Cep Telefonu PCB Şematik Diyagramı





Cep Telefonu PCB Şematik Diyagramı: Teknik Servis Uzmanları İçin Kapsamlı Rehber 2026

İçindekiler

1. Cep Telefonu PCB Şematik Diyagramına Giriş

Cep telefonu PCB şematik diyagramı, modern akıllı telefonların elektronik altyapısını anlamak ve teknik servis operasyonlarını başarıyla yürütmek için vazgeçilmez bir dokümandır. Bu diyagram, cihaz üzerindeki tüm aktif ve pasif bileşenlerin, entegre devrelerin, bağlantı hatlarının ve arabirimlerin sembolik temsilini içerir. Teknik servis uzmanları için cep telefonu PCB şematik diyagramı, sadece bir referans kaynağı değil; aynı zamanda karmaşık arızaların teşhisi, bileşen değişimi ve devre onarımı süreçlerinde bir rehber niteliği taşır.

Günümüzde akıllı telefonlar, onlarca farklı entegre devre, yüzlerce pasif bileşen ve kilometrelerce bakır yol içeren çok katmanlı baskılı devre kartları (PCB) üzerine kuruludur. Cep telefonu PCB şematik diyagramı, bu karmaşık yapının mantıksal akışını göstererek teknisyenin hangi bileşenin hangi veri yoluna bağlı olduğunu, hangi voltaj hatlarının hangi entegreyi beslediğini ve sinyallerin cihaz içinde nasıl dolaştığını anlamasını sağlar. Bu makalede, tipik bir mobil telefon PCB şemasının tüm bileşenlerini, fonksiyonlarını ve teknik servis uygulamalarını akademik bir derinlikte ele alacağız.

Teknik Not: Cep telefonu PCB şematik diyagramı okuma becerisi, SMT (Surface Mount Technology) montaj, BGA (Ball Grid Array) rework ve mikroskobik devre onarımı gibi ileri seviye tamir teknikleri için temel ön koşuldur.

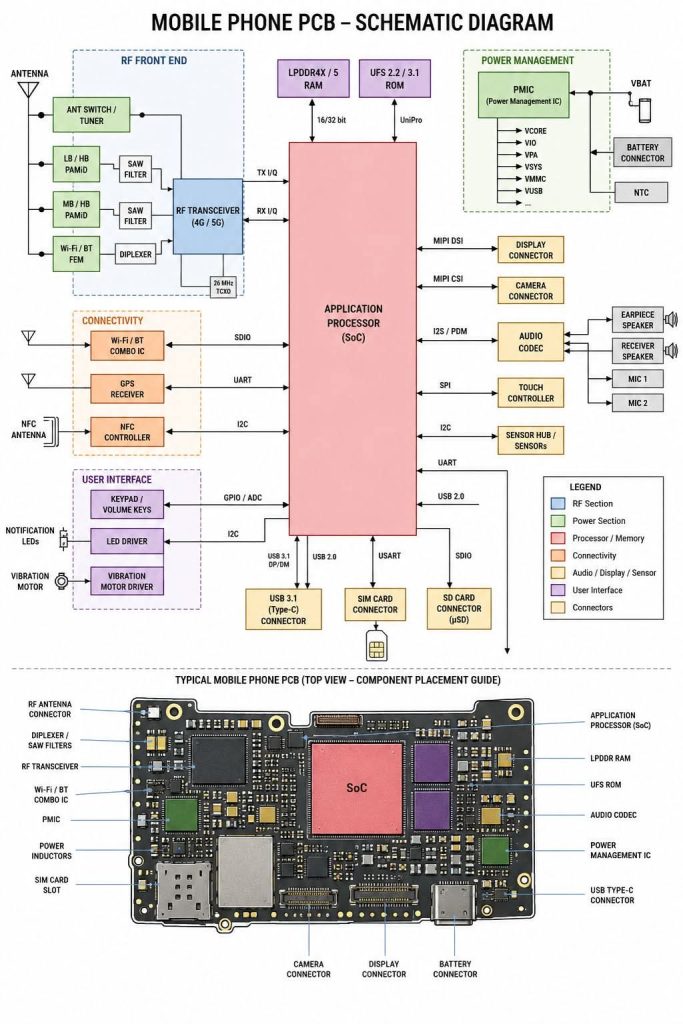

FB IMG 1778406537209 Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi

2. PCB Mimarisi ve Katman Yapısı

Modern akıllı telefon PCB’leri genellikle 8 ila 12 katman arasında değişen HDI (High Density Interconnect) yapısına sahiptir. Cep telefonu PCB şematik diyagramı, bu katmanlar arasındaki bağlantıları ve sinyal bütünlüğünü korumak için kullanılan yöntemleri gösterir. PCB’nin temel katmanları şunlardır:

  • Sinyal Katmanları: Yüksek hızlı veri hatları (MIPI, USB, SDIO) ve kontrol sinyalleri
  • Güç Katmanları: VCORE, VIO, VPA, VSYS, VMMC, VUSB gibi voltaj dağıtım hatları
  • Toprak (GND) Katmanları: EMİ bastırma ve referans potansiyel için kullanılan geniş bakır alanlar
  •  Katmanlar arası bağlantı için kullanılan pinler

Cep telefonu PCB şematik diyagramı incelenirken, sinyal bütünlüğü (signal integrity) ve güç bütünlüğü (power integrity) kavramlarının anlaşılması kritik öneme sahiptir. Özellikle RF sinyalleri, yüksek hızlı bellek arabirimleri (LPDDR4X/5) ve görüntü aktarım hatları (MIPI DSI), katman planlaması ve empedans kontrolü gerektiren hassas hatlardır.

3. Uygulama İşlemcisi (SoC) ve Bellek Sistemi

Uygulama İşlemcisi (SoC – System on Chip), cep telefonu PCB şematik diyagramının merkezinde yer alan ve cihazın tüm işlevsel birimlerini kontrol eden ana entegre devredir. SoC, CPU, GPU, NPU, ISP ve modem gibi alt sistemleri tek bir silikon üzerinde birleştirir. Şematik diyagramda SoC, diğer tüm bileşenlerle olan bağlantılarıyla birlikte merkezi konumda gösterilir.

web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız
Bileşen Arayüz Türü Veri Hızı / Genişliği Fonksiyonu Servis Önemi
LPDDR4X / LPDDR5 RAM 16/32 bit veri yolu 4266 MT/s – 6400 MT/s Sistem belleği, çoklu görev ve uygulama çalıştırma Kritik – Bellek arızaları boot döngüsüne neden olur
UFS 2.2 / UFS 3.1 ROM UniPro / M-PHY 1200 MB/s – 2100 MB/s Kalıcı depolama, işletim sistemi ve kullanıcı verileri Kritik – Depolama arızası veri kaybına yol açar
RF Transceiver TX / IQ, RX / IQ Değişken (bant bağımlı) 4G/5G sinyal iletimi ve alımı Yüksek – Ağ bağlantısı sorunları
Audio Codec I2S / PDM 48 kHz – 192 kHz örnekleme Ses işleme, analog-dijital dönüşüm Yüksek – Ses arızaları
Touch Controller SPI 10 MHz – 50 MHz Dokunmatik ekran veri aktarımı Yüksek – Dokunmatik hassasiyet sorunları
Sensor Hub I2C / UART 100 kHz – 400 kHz (I2C) İvmeölçer, jiroskop, yakınlık sensörleri Orta – Sensör arızaları

Cep telefonu PCB şematik diyagramı üzerinde SoC’un bellek arabirimleri (LPDDR ve UFS), yüksek pin sayılı ve ince hat aralıklı BGA paketlerle gerçekleştirilir. Bu bağlantılardaki herhangi bir kopma, kısa devre veya lehim hatası, cihazın açılmamasına veya bellek hatalarına neden olabilir. Teknik servis operasyonlarında, SoC ve bellek entegreleri arasındaki bağlantıların mikroskop altında kontrol edilmesi ve gerekirse BGA rework işlemi uygulanması gerekebilir.

4. RF Ön Uç ve İletişim Altyapısı

RF (Radio Frequency) ön uç, cep telefonu PCB şematik diyagramının en hassas ve karmaşık bölümlerinden biridir. Bu bölüm, cihazın hücresel ağ (4G/5G), Wi-Fi ve Bluetooth iletişimini sağlayan tüm bileşenleri içerir. RF ön uç, anten sisteminden başlayarak RF transceiver’a kadar uzanan bir sinyal zincirinden oluşur.

web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız
Bileşen Teknik Tanım Fonksiyonu Arıza Belirtileri
ANT Switch / Tuner Anten anahtarlama ve ayarlama devresi Anten sinyalinin farklı bantlara yönlendirilmesi ve empedans uyumu Zayıf sinyal, düşük veri hızı
LB / HB PAMID Low Band / High Band Power Amplifier Module with Integrated Duplexer Düşük ve yüksek frekans bantlarında sinyal güçlendirme Bant bağımlı ağ kaybı
MB / HB PAMID Mid Band / High Band PAMID Orta ve yüksek frekans bantlarında güç amplifikasyonu Şebeke düşmesi, arama sorunları
SAW Filter Surface Acoustic Wave Filtre İstenmeyen frekansların filtrelenmesi ve sinyal kalitesinin artırılması Gürültülü iletişim, interferans
Diplexer Frekans ayırıcı Farklı frekans bantlarının tek antende birleştirilmesi Çift bant arızası
RF Transceiver (4G/5G) RF alıcı-verici entegresi Analog RF sinyallerinin dijital baz band sinyallerine dönüştürülmesi Hiç şebeke yok, baseband hatası
Wi-Fi / BT FEM Wi-Fi / Bluetooth Front End Module Kablosuz iletişim sinyallerinin güçlendirilmesi ve filtrelenmesi Wi-Fi veya Bluetooth çalışmaması
26 MHz TCXO Temperature Compensated Crystal Oscillator RF sistemi için referans saat sinyali üretimi Tüm RF fonksiyonlarında arıza

Cep telefonu PCB şematik diyagramı RF bölümünü incelerken, sinyal yollarının karakteristik empedanslarının (genellikle 50 Ohm) korunması gerektiği unutulmamalıdır. RF yollarındaki herhangi bir fiziksel hasar, bileşen değişimi sonrası uyumsuz lehim veya anten kontak sorunları, cihazın iletişim yeteneklerini ciddi şekilde etkileyebilir. Teknik servis uzmanlarının, RF bileşenlerini değiştirirken spektrum analizörü ve ağ analizörü gibi ölçüm cihazları kullanması önerilir.

5. Güç Yönetimi ve Batarya Sistemi

Güç yönetimi alt sistemi, cep telefonu PCB şematik diyagramının kritik bir parçasını oluşturur. PMIC (Power Management Integrated Circuit), bataryadan gelen ham voltajı (VBAT) cihazın farklı bileşenlerinin ihtiyaç duyduğu çeşitli voltaj seviyelerine dönüştüren merkezi bir entegredir. Güç yönetimi sisteminin doğru çalışması, cihazın tüm fonksiyonları için zorunludur.

web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız
Voltaj Hattı Tipik Değer Beslenen Bileşenler Arıza Etkisi
VBAT 3.7V – 4.4V (Li-Ion / Li-Po) Tüm sistem için ham batarya voltajı Cihaz hiç açılmaz
VCORE 0.5V – 1.2V (adaptif) SoC CPU çekirdekleri Boot döngüsü, donma
VIO 1.8V Giriş/çıkış mantık seviyesi, bellek arabirimi Bellek hataları, I/O arızaları
VPA 3.4V – 4.3V RF güç amplifikatörü Zayıf iletişim sinyali
VSYS 3.3V – 3.6V Sistem alt bileşenleri, harici entegreler Alt sistem arızaları
VMMC 2.9V – 3.3V SD kart arabirimi, depolama kontrolcüsü SD kart okumama
VUSB 5V (input), 3.3V (output) USB Type-C konnektör ve şarj devresi Şarj olmama, USB bağlantı sorunu

Cep telefonu PCB şematik diyagramı üzerinde güç yönetimi bölümü, NTC (Negative Temperature Coefficient) termistörü, batarya konnektörü ve çeşitli buck/boost dönüştürücüleri de içerir. PMIC entegresi genellikle BGA paketindedir ve termik yönetim için PCB üzerinde özel bakır alanlara (thermal vias) bağlanır. Teknik servis operasyonlarında, güç yollarındaki kısa devrelerin tespiti için termal kamera kullanımı yaygın bir yöntemdir.

6. Ses ve Görüntü Alt Sistemleri

Ses ve görüntü alt sistemleri, kullanıcı deneyiminin temelini oluşturan ve cep telefonu PCB şematik diyagramında önemli bir yer tutan bileşen gruplarıdır. Bu alt sistemler, analog ve dijital sinyallerin karmaşık bir şekilde işlendiği alanlardır.

web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız
Bileşen Arabirim Fonksiyonu Yaygın Arızalar
Display Connector MIPI DSI (4 lane) Ekran paneline görüntü verisi aktarımı Görüntü yok, çizgili ekran, dokunmatik çalışmama
Camera Connector MIPI CSI (2-4 lane) Kamera modülünden görüntü verisi alımı Kamera açılmama, siyah ekran, bulanık görüntü
Audio Codec I2S / PDM (SoC ile) Analog ses sinyallerinin dijitalleştirilmesi ve işlenmesi Ses yok, çatırtılı ses, mikrofon çalışmama
Earpiece Speaker Analog (Audio Codec çıkışı) Görüşme sesinin iletilmesi Karşı taraf sesi duyulmama
Receiver Speaker Analog (Audio Codec çıkışı) Zil ve medya sesi çıkışı Zil sesi yok, düşük ses
MIC 1 / MIC 2 Analog (Audio Codec girişi) Ses kaydı ve görüşme girişi (birincil ve ikincil mikrofon) Karşı taraf sizi duyamama, gürültülü kayıt

Cep telefonu PCB şematik diyagramı üzerinde MIPI DSI ve MIPI CSI hatları, yüksek hızlı diferansiyel sinyal çiftleri olarak tasarlanır ve empdeans kontrolü gerektirir. Bu hatlardaki herhangi bir kopma veya kısa devre, ekran veya kamera arızalarına neden olabilir. Ses devresinde ise Audio Codec entegresi, analog ses yollarını yönetir ve bu yollardaki ESD (Electrostatic Discharge) koruma diyotları, teknik servis sırasında kontrol edilmesi gereken kritik bileşenlerdir.

7. Bağlantı ve Sensör Modülleri

Bağlantı ve sensör modülleri, cihazın çevresiyle etkileşimini sağlayan ve çevresel verileri toplayan bileşenlerdir. Cep telefonu PCB şematik diyagramı bu bölümde, Wi-Fi/BT Combo IC, GPS alıcısı ve NFC kontrolcüsü gibi bileşenleri gösterir.

web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız
Bileşen Arabirim Fonksiyonu Teknik Servis Notu
Wi-Fi / BT Combo IC SDIO (Wi-Fi), UART (BT) Kablosuz internet ve Bluetooth iletişimi Anten bağlantısı ve kristal osilatör kontrol edilmeli
GPS Receiver UART Küresel konumlama sistemi sinyali alımı GPS anteni ve RF yolu önemlidir
NFC Controller I2C Yakın alan iletişimi (temassız ödeme, veri aktarımı) NFC anten bobini ve kontrolcü entegresi kontrol edilmeli
USB 3.1 Type-C Connector USB 3.1 DP/DM, USB 2.0 Veri aktarımı, şarj, DisplayPort çıkışı Konnektör fiziksel hasarı ve CC pin kontrolü
SIM Card Connector USIM arabirimi SIM kart okuma ve kimlik doğrulama Konnektör pin bükülmesi ve VSIM voltajı
SD Card Connector (μSD) SDIO Hafıza kartı genişletme Pin oksidasyonu ve VMMC voltaj kontrolü
Sensor Hub / Sensors I2C / UART İvmeölçer, jiroskop, pusula, yakınlık, ortam ışığı I2C hat çekme dirençleri ve besleme voltajı

Cep telefonu PCB şematik diyagramı üzerinde bağlantı modülleri, genellikle SoC’a düşük hızlı seri arabirimler (I2C, UART, SDIO) üzerinden bağlanır. Bu bağlantılardaki arızalar, genellikle pull-up dirençlerinin hasar görmesi, hatların kırılması veya entegre besleme voltajlarının eksikliğinden kaynaklanır. Özellikle USB Type-C konnektörü, yüksek akım taşıyan VBUS hattı ve veri hatları nedeniyle fiziksel hasara en açık bileşenlerden biridir.

8. Kullanıcı Arayüzü Bileşenleri

Kullanıcı arayüzü bileşenleri, cihaz ile kullanıcı arasındaki fiziksel etkileşimi sağlayan elemanlardır. Cep telefonu PCB şematik diyagramı bu bölümde, tuş takımı, LED sürücü ve titreşim motoru sürücü gibi bileşenleri içerir.

web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız
Bileşen Kontrol Arabirimi Fonksiyonu Arıza Tespiti
Keypad / Volume Keys GPIO / ADC Güç ve ses tuşlarının algılanması Buton matrisi ve ADC voltaj seviyeleri ölçülmeli
LED Driver I2C Bildirim LED’lerinin sürülmesi ve parlaklık kontrolü I2C haberleşme ve LED besleme hattı kontrolü
Vibration Motor Driver GPIO / PWM Titreşim motorunun kontrolü Motor sürücü entegresi ve motor bobini direnci

Cep telefonu PCB şematik diyagramı üzerinde kullanıcı arayüzü bileşenleri, genellikle basit GPIO ve ADC hatları üzerinden kontrol edilir. Ancak modern cihazlarda, titreşim motorları için LRA (Linear Resonant Actuator) sürücüleri ve LED’ler için programlanabilir sürücü entegreleri kullanılır. Bu bileşenlerin arızaları, genellikle sürücü entegrelerinin hasar görmesi veya bağlantı hatlarının kopmasından kaynaklanır.

9. PCB Bileşen Yerleşim Rehberi

Tipik bir cep telefonu PCB şematik diyagramı, bileşenlerin kart üzerindeki fiziksel yerleşimini gösteren bir “Top View – Component Placement Guide” içerir. Bu yerleşim rehberi, teknik servis uzmanlarının kart üzerindeki bileşenleri hızlı bir şekilde tespit etmesini ve arıza tespiti yapmasını sağlar.

web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız
PCB Bölgesi Bulunan Bileşenler Teknik Özellikler Servis Erişimi
Üst Sol (RF Bölgesi) RF Antenna Connector, Diplexer/SAW Filters, RF Transceiver, Wi-Fi/BT Combo IC Yüksek frekans hassasiyeti, kalkanlama gerektirir Koruyucu kalkan sökülerek erişim
Merkez (SoC Bölgesi) Application Processor (SoC), LPDDR RAM, UFS ROM BGA paketler, termal macun, kalkan Isı tablası ve BGA rework istasyonu gerekli
Üst Sağ (Güç Bölgesi) PMIC, Power Inductors, Battery Connector, USB Type-C Connector Yüksek akım hatları, bobinler, kapasitörler Konnektör değişimi kolay, PMIC için rework gerekli
Alt Sol (Konnektörler) SIM Card Slot, Camera Connector, Display Connector FPC konnektörleri, hassas pinler Konnektör değişimi ve FPC kablo kontrolü
Alt Sağ (Ses/Güç) Audio Codec, Power Management IC, USB Type-C Connector Analog ses yolları, güç dağıtımı Entegre değişimi ve konnektör onarımı

Şekil 1: Tipik Mobil Telefon PCB Bileşen Yerleşim Rehberi (Üst Görünüm)

Cep telefonu PCB şematik diyagramı ve yerleşim rehberi birlikte kullanıldığında, teknisyen kart üzerindeki herhangi bir bileşeni hem fonksiyonel hem de fiziksel olarak konumlandırabilir. Özellikle SoC ve bellek entegrelerinin bulunduğu merkezi bölge, en yoğun ısı üreten ve en karmaşık bağlantılara sahip alandır. Bu bölgedeki arızalar, genellikle cihazın açılmaması, donması veya bellek hataları şeklinde kendini gösterir.

10. Teknik Servis Uygulamaları ve Arıza Tespiti

Cep telefonu PCB şematik diyagramı, teknik servis operasyonlarının her aşamasında kullanılan temel bir araçtır. Aşağıda, en yaygın servis senaryoları ve şematik diyagramın bu süreçlerdeki rolü açıklanmaktadır:

10.1. Güç Açılmama Arızaları

Cihazın hiç tepki vermemesi durumunda, cep telefonu PCB şematik diyagramı üzerinden VBAT hattından başlanarak PMIC çıkışlarına kadar olan güç zinciri kontrol edilir. Multimetre ile voltaj ölçümleri yapılır ve kısa devre tespiti için termal kamera kullanılır.

10.2. Şarj Sorunları

USB Type-C konnektöründen başlayarak VBUS hattı, şarj IC ve batarya konnektörü arasındaki yol izlenir. CC (Configuration Channel) pinlerinin doğru çalışıp çalışmadığı ve VUSB voltajının PMIC’e ulaşıp ulaşmadığı kontrol edilir.

10.3. Ekran ve Dokunmatik Arızalar

MIPI DSI ve MIPI CSI hatlarının bütünlüğü, konnektör pinlerinin durumu ve ilgili voltaj hatlarının (VDDI, VCI, AVDD) ölçülmesi gerekir. Dokunmatik kontrolcü için SPI hattı ve kesme (interrupt) pini kontrol edilir.

10.4. Ses Arızaları

Audio Codec entegresi çıkışlarında hoparlör ve mikrofon yolları izlenir. Analog ses yollarındaki DC offset değerleri ölçülür ve ESD koruma bileşenleri kontrol edilir.

10.5. Ağ ve İletişim Sorunları

RF ön uç bileşenleri, anten yolları ve RF transceiver bağlantıları incelenir. Baseband işlemci ile RF transceiver arasındaki IQ hatları ve kontrol hatları (SPI/I2C) kontrol edilir.

Uzman Tavsiyesi: Cep telefonu PCB şematik diyagramı ile çalışırken, her zaman güncel ve cihaz modeline özgü şematikleri kullanın. Farklı revizyonlar arasındaki bileşen farklılıkları, yanlış teşhis ve onarıma yol açabilir.

11. Sonuç ve Öneriler

Cep telefonu PCB şematik diyagramı, modern akıllı telefonların karmaşık elektronik yapısını anlamak ve teknik servis operasyonlarını başarıyla yürütmek için vazgeçilmez bir kaynaktır. Bu makalede, tipik bir mobil telefon PCB şemasının temel bileşenlerini, arabirimlerini ve teknik servis uygulamalarını akademik bir derinlikte ele aldık. SoC ve bellek sistemi, RF ön uç, güç yönetimi, ses ve görüntü alt sistemleri, bağlantı modülleri ve kullanıcı arayüzü bileşenlerinin her biri, kendi içinde uzmanlık gerektiren karmaşık alt sistemlerdir.

Teknik servis uzmanları için temel prensipler:

  • Cep telefonu PCB şematik diyagramı okuma becerisini sürekli geliştirmek
  • Her onarım işleminden önce şematik üzerinde ilgili devreyi analiz etmek
  • Uygun ölçüm cihazları (osiloskop, multimetre, termal kamera) kullanmak
  • BGA rework ve mikro lehimleme tekniklerinde uzmanlaşmak
  • Güncel şematik ve servis dokümanlarına erişimi sürdürmek

Cep telefonu PCB şematik diyagramı konusundaki bilgi birikiminizi artırmak ve profesyonel teknik servis eğitimi almak için www.ceptelefonutamirkursu.com adresini ziyaret edebilirsiniz. Bu platform, cep telefonu tamir teknisyenleri için kapsamlı eğitim materyalleri, şematik analiz teknikleri ve güncel servis bilgileri sunmaktadır.

Dış Bağlantılar ve Kaynaklar

Kaynakça ve Referanslar

Bu makaledeki teknik bilgiler, aşağıdaki kaynaklardan derlenmiştir:

© 2026 Cep Telefonu PCB Şematik Diyagramı Teknik Rehber. Tüm hakları saklıdır.

Bu makale teknik servis uzmanları ve eğitim amaçlı hazırlanmıştır.
