1. Giriş: Temel Elektronik Komponent Testinin Önemi

Modern elektronik cihazların onarımında, başarılı bir teşhisin temelini doğru komponent testi oluşturur. Teknik servis uzmanları için diyot transistör kapasitör testi, devre kartı üzerindeki arızaları tespit etmenin en temel ve en kritik becerilerinden biridir. Bir anakart üzerindeki yüzlerce komponent arasından arızalı olanı bulmak, sistematik test protokollerini ve doğru ölçüm tekniklerini gerektirir.

Diyot, transistör ve kapasitör, güç kaynağı devreleri, sinyal işleme hatları, mikroişlemci besleme aşamaları ve RF modüllerde yaygın olarak kullanılan temel yarı iletken ve pasif komponentlerdir. Bu komponentlerin arızaları, cihazın açılmamasından, rastgele çökmelerine, aşırı ısınmasına veya tamamen ölmesine kadar geniş bir yelpazede sorunlara yol açabilir. Profesyonel bir teknik servis uzmanı, multimetre kullanarak bu komponentleri hızlı ve doğru bir şekilde test edebilmelidir.

Bu teknik inceleme, multimetre ile diyot testi, NPN transistör ölçümü ve kapasitör ESR testi tekniklerini akademik derinlikte ele almakta, teorik prensipleri pratik uygulamalarla birleştirmektedir. Elektronik komponent arıza tespiti, yalnızca ölçüm yapmak değil, aynı zamanda ölçümleri doğru yorumlamak ve devre içi etkileşimleri anlamaktır.

Temel Prensip: İyi komponentler öngörülebilir davranış gösterir. Arızalı komponentler ise açık devre (open circuit), kısa devre (short circuit) veya anormal davranış sergiler. Her test, bu üç durumu ayırt etmeye yönelik tasarlanmıştır.

2. Güvenlik Önlemleri ve Test Öncesi Hazırlık

Elektronik komponent testi yapmadan önce alınması gereken güvenlik önlemleri, hem cihazın hem de teknisyenin güvenliği için hayati öneme sahiptir. Yanlış test prosedürleri, cihazın daha fazla hasar görmesine, multimetrenin zarar görmesine veya elektrik çarpması riskine yol açabilir.

⚠️ Kritik Güvenlik Kuralları:

  • Güç Kapatma: Test edilecek devredeki tüm güç kaynakları kapatılmalıdır. Batarya, adaptör veya herhangi bir besleme bağlantısı kesilmelidir.
  • Kapasitör Deşarjı: Özellikle güç kaynağı devrelerindeki büyük elektrolitik kapasitörler, güç kesildikten sonra dakikalarca şarjlı kalabilir. 10kΩ deşarj direnci ile kapasitör terminalleri kısa devre edilmelidir.
  • Devre Dışı Test: Mümkün olduğunda komponent en az bir bacağı devreden sökülerek test edilmelidir. Devre içi test, paralel komponentler nedeniyle yanıltıcı sonuçlar verebilir.
  • ESD Koruması: Antistatik bileklik, topraklı çalışma matı ve ESD güvenli cımbız kullanımı zorunludur.
  • Termal Güvenlik: Isınmış komponentler dokunulmadan önce soğumaya bırakılmalıdır.

2.1. Devre İçi vs Devre Dışı Test Stratejisi

Teknik servis pratiğinde iki temel test stratejisi bulunmaktadır. Devre dışı test (out-of-circuit testing), komponentin en az bir bacağının devreden sökülmesi ile yapılan testtir ve en doğru sonuçları verir

Devre içi test (in-circuit testing), komponent yerindeyken yapılan testtir ve hızlı tarama amaçlı kullanılır, ancak paralel yollar nedeniyle yanıltıcı olabilir.

Pratik öneri: Arızalı komponent şüphesi olan devrede, önce devre içi hızlı tarama yapılır, şüpheli komponentler belirlenir, ardından bu komponentler devreden sökülerek detaylı devre dışı test gerçekleştirilir.

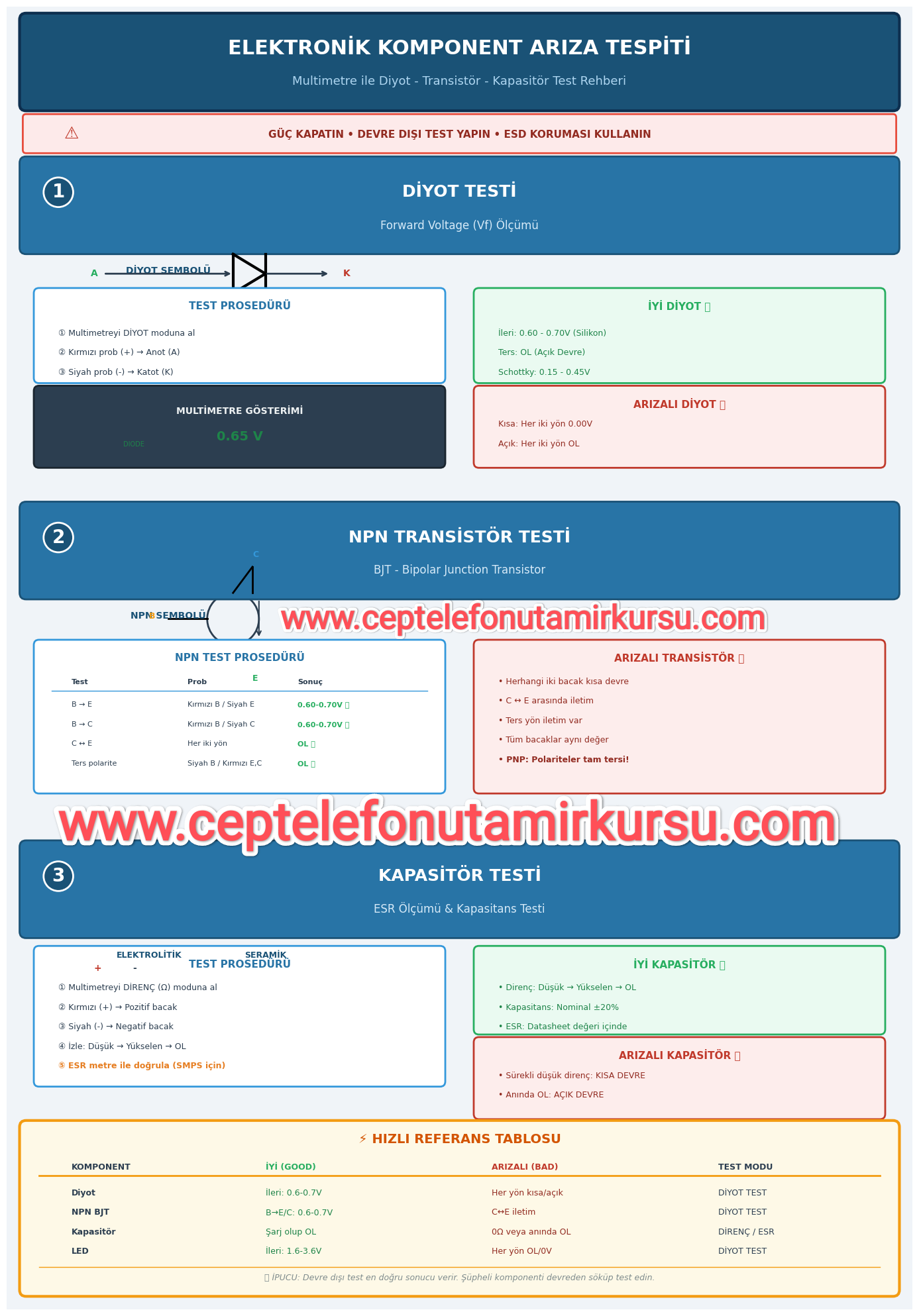

IMG 20260510 153458 Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi

3. Diyot Testi: Forward Voltage ve Reverse Bias Analizi

Diyot, akımı tek yönde ileten ve ters yönde bloke eden temel bir yarı iletken komponenttir. Bir diyotun çalışma prensibi, PN ekleminden (pozitif-negatif birleşiminden) kaynaklanır. İleri yönde kutuplama (forward bias) durumunda, anot (A) katot (K)’a göre pozitif olduğunda diyot iletime geçer ve belirli bir forward voltage drop (ileri yön voltaj düşümü) oluşturur. Ters yönde kutuplama (reverse bias) durumunda ise diyot yalıtkan davranır.

3.1. Diyot Testi için Multimetre Ayarları

Modern dijital multimetrelerde özel Diyot Test modu bulunmaktadır. Bu mod, test probaları arasında küçük bir test voltajı (genellikle 2-3V DC) uygular ve diyottan geçen akımı ölçerek voltaj düşümünü ekranda gösterir . Ohm metre modu yerine mutlaka Diyot Test modu kullanılmalıdır, çünkü Ohm modu sadece iletim durumunu gösterirken, Diyot Test modu gerçek forward voltage değerini ölçer.

3.2. Adım Adım Diyot Test Prosedürü

Diyot Sembolü: A (Anode) →|→ K (Kathode)
Anot: P-tipi malzeme | Katot: N-tipi malzeme | Çizgi: Katot tarafı

1Güvenlik Kontrolü: Devredeki güç tamamen kesilir, kapasitörler deşarj edilir.

2Multimetre Ayarı: Döner anahtar Diyot Test ( ) konumuna getirilir.

3İleri Yön Testi: Kırmızı prob (A) diyotun anotuna, siyah prob (K) katoduna bağlanır. Diyot sembolündeki çizgi katodu gösterir.

4Ters Yön Testi: Problar yer değiştirilir. Kırmızı prob katoda, siyah prob anota bağlanır.

3.3. Diyot Test Sonuçlarının Yorumlanması

web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

Diyot Tipi İleri Yön (Forward) Ters Yön (Reverse) Durum Değerlendirmesi
Silikon Diyot (Genel Amaçlı) 0.50 – 0.70V OL (Açık Devre) ✅ İyi diyot
Germanyum Diyot 0.20 – 0.30V OL (Açık Devre) ✅ İyi diyot
Schottky Diyot 0.15 – 0.45V OL (Açık Devre) ✅ İyi diyot
LED (Kırmızı) 1.6 – 2.0V OL (Açık Devre) ✅ İyi LED
LED (Beyaz/Mavi) 2.8 – 3.6V OL (Açık Devre) ✅ İyi LED
Zener Diyot (Test akımı altında) 0.60 – 0.70V Zener Voltajı (örn: 5.1V) ✅ İyi zener
Kısa Devre Diyot 0.00V 0.00V ❌ Kısa devre – Değiştirilmeli
Açık Devre Diyot OL OL ❌ Açık devre – Değiştirilmeli
Yumuşak Kısa Devre 0.40V (her iki yön) 0.40V (her iki yön) ❌ Yumuşak kısa – Değiştirilmeli
Schottky Diyot Özel Durumu: Schottky diyotlar (örn: 1N5819) düşük forward voltage (0.15-0.45V) özelliği gösterir. Multimetre Diyot Test modu genellikle <0.35mA test akımı kullanır. Datasheet’te belirtilen 0.55V değeri 1A akım altındadır. Multimetre ile ölçülen 0.18V değeri, düşük test akımı nedeniyle normaldir ve diyotun arızalı olduğu anlamına gelmez.

3.4. Diyot Arıza Modları ve Nedenleri

  • Açık Devre (Open): Aşırı ters voltaj (reverse breakdown), termal şok veya mekanik stres sonucu PN eklemi zarar görür. Her iki yönde OL okunur.
  • Kısa Devre (Short): Aşırı akım, aşırı ısı veya voltaj anı (transient) sonucu PN eklemi iletken hale gelir. Her iki yönde ~0V veya çok düşük voltaj okunur.
  • Yumuşak Kısa Devre (Soft Short): Kısmi termal hasar sonucu PN eklemi kısmen iletkenleşir. Her iki yönde benzer ancak anormal voltaj düşümü (genellikle 0.3-0.5V) okunur.
  • Ters Akım Artışı (Leakage): PN ekleminin kristal yapısı bozulur, ters yönde düşük akım geçişi başlar. Ters yönde OL yerine düşük bir voltaj veya direnç okunur.

4. NPN Transistör Testi: BJT Ölçüm Teknikleri

Bipolar Junction Transistör (BJT), üç katmanlı (NPN veya PNP) yarı iletken bir komponenttir ve anahtarlama veya amplifikasyon uygulamalarında kullanılır. NPN transistör testi, diyot test prensiplerinin genişletilmiş bir uygulamasıdır çünkü bir BJT, arka arkaya bağlı iki adet PN diyotu (base-emitter ve base-collector eklemleri) gibi davranır.

4.1. NPN Transistör Yapısı ve Bacak Tanımlama

NPN Transistör Sembolü ve Bacakları:
C (Collector/Kollektör) – Üst katman, N-tipi
B (Base/Baz) – Orta katman, P-tipi
E (Emitter/Emitter) – Alt katman, N-tipi
Ok işareti: Emitter’dan Base’e doğru (NPN için dışarı doğru)

BC547, 2N2222, 2N3904 gibi yaygın NPN transistörlerde bacak dizilimi genellikle TO-92 paketinde C-B-E şeklindedir. Ancak paketleme standart olmadığı için her transistör için mutlaka datasheet kontrolü yapılmalıdır.

4.2. NPN Transistör Testi için Multimetre Ayarları

Multimetre Diyot Test moduna alınır. NPN transistörde, baz (B) P-tipi malzeme olduğundan, kırmızı prob (+) baz üzerindeyken iletim beklenir. Kollektör (C) ve emitter (E) N-tipi malzemedir.

4.3. Adım Adım NPN Transistör Test Prosedürü

1Base-Emitter (B-E) Eklemi Testi: Kırmızı prob (A) Baz’a, siyah prob (K) Emitter’e bağlanır. İletim beklenir.

2Base-Collector (B-C) Eklemi Testi: Kırmızı prob (A) Baz’a, siyah prob (K) Kollektör’e bağlanır. İletim beklenir.

3Ters Yön Testi: Siyah prob Baz’a, kırmızı prob Emitter ve Kollektör’e sırayla bağlanır. Her iki durumda OL (açık devre) beklenir.

4Collector-Emitter Testi: C ve E arasında her iki yönde de OL beklenir. İletim varsa transistör arızalıdır.

web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

Test Noktaları Prob Bağlantısı İyi NPN Transistör Arızalı NPN Transistör
Base → Emitter (İleri) Kırmızı B / Siyah E 0.60 – 0.70V OL veya 0V
Base → Collector (İleri) Kırmızı B / Siyah C 0.60 – 0.70V OL veya 0V
Base → Emitter (Ters) Siyah B / Kırmızı E OL (Açık Devre) İletim varsa kısa devre
Base → Collector (Ters) Siyah B / Kırmızı C OL (Açık Devre) İletim varsa kısa devre
Collector → Emitter Her iki yön OL (Açık Devre) İletim varsa kısa devre

4.4. Emitter-Base ve Collector-Base Voltaj Farkı

Teknik bir detay olarak, emitter-baz eklemi genellikle baz-kollektör ekleminden hafifçe daha yüksek forward voltage drop gösterir. Bunun nedeni, emitter bölgesinin kollektör bölgesine göre daha yoğun dope edilmiş (heavily doped) olmasıdır. Örneğin:

  • Base → Emitter: 0.655V
  • Base → Collector: 0.621V

Bu küçük fark (~30-50mV), bilinmeyen bir transistörün bacaklarını tanımlamak için kullanılabilir. Daha yüksek voltaj düşümü gösteren eklem, emitter-baz eklemi olup, kırmızı probun bağlı olduğu bacak bazdır.

4.5. PNP Transistör Testi

PNP transistörde polarite tam tersidir. Baz N-tipi, emitter ve kollektör P-tipi malzemedir. Dolayısıyla iletim, siyah prob (-) baz üzerindeyken gerçekleşir. Tüm ölçümler NPN’e göre ters prob bağlantısı ile yapılır.

Bilinmeyen Transistör Tanımlama Protokolü: Bacakları bilinmeyen bir transistörde, üç bacak arasındaki tüm kombinasyonlarda (6 ölçüm) diyot testi yapılır. İletim gösteren iki ölçümde ortak olan bacak bazdır. Kırmızı prob bazda ise NPN, siyah prob bazda ise PNP transistördür. Daha yüksek voltaj düşümü gösteren eklem, emitter-baz eklemini belirler.

5. Kapasitör Testi: ESR Ölçümü ve Arıza Belirtileri

Kapasitörler, enerji depolama, voltaj stabilizasyonu, sinyal filtreleme ve DC bloklama gibi kritik fonksiyonları yerine getiren temel pasif komponentlerdir. Zamanla, özellikle alüminyum elektrolitik kapasitörler, termal stres, aşırı voltaj veya uzun çalışma ömrü sonucu değer kaybına uğrayabilir [^25^]. Kapasitör ESR testi (Equivalent Series Resistance), bir kapasitörün sağlığını değerlendirmenin en etkili yöntemidir.

5.1. Kapasitör Arıza Mekanizmaları

  • Elektrolit Buharlaşması: Sıcaklık ve zamanla elektrolit buharlaşır, ESR artar, kapasitans azalır.
  • Oksit Tabaka Degradasyonu: Dielektrik oksit tabakası incelir veya hasar görür, sızıntı akımı artar.
  • Termal Hasar: I²×ESR ısıtması ile kapasitör iç sıcaklığı artar, kaskad arızaya yol açar [^25^].
  • Mekanik Hasar: Vibrasyon, fiziksel şok veya üretim hatası.

5.2. Görsel Arıza Belirtileri

Arızalı kapasitörlerin bazıları görsel olarak belirgin işaretler verirken, diğerleri tamamen normal görünebilir :

  • Şişmiş/Kabarık Üst Yüzey: İç basınç artışı sonucu üst yüzey kubbe şeklinde şişer. Güvenlik ventili (K veya + şeklinde çizgi) deforme olur.
  • Elektrolit Sızıntısı: Baz veya gövde etrafında kahverengi, kırmızımsı veya siyah tortu. PCB izlerini korozyona uğratabilir.
  • Yanlış Oturma: Taban contası dışarı itilmiş, kapasitör eğik duruyor.
  • Yanık İzleri: Kapasitör gövdesi, bacakları veya PCB üzerinde kararmış, yanmış alanlar. Tantal kapasitörlerde yangın riski yüksektir.
  • Görsel Olarak Normal: En tehlikeli durum! Kapasitör dıştan mükemmel görünür ancak ESR 10-20 kat artmış olabilir.

5.3. Multimetre ile Kapasitör Testi (Direnç Modu)

Multimetrenin Ohm (Ω) veya kapasitans ölçüm modu kullanılabilir. Ancak standart multimetreler ESR ölçümü yapamazlar. Direnç modunda test prosedürü:

1Multimetre direnç moduna alınır (uygun aralık: 20kΩ veya 200kΩ).

2Kırmızı prob (+) pozitif bacağa, siyah prob (-) negatif bacağa bağlanır.

3İlk anlık düşük direnç görülür, ardından direnç değeri yükselir ve OL (açık devre) stabilizes olur.

4Bu davranış, kapasitörün şarj olmasını gösterir ve sağlıklı bir elektrolitik için normaldir [^26^].

web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

Ölçüm Davranışı Direnç Modu Sonucu Kapasitans Modu Sonucu Durum Değerlendirmesi
İyi Elektrolitik Düşük → Yükselen → OL Nominal değere yakın (±20%) ✅ Sağlıklı
Kısa Devre Sürekli düşük direnç (~0Ω) Aşırı yüksek değer ❌ Kısa devre – Değiştirilmeli
Açık Devre Anında OL OL veya çok düşük ❌ Açık devre – Değiştirilmeli
Kapasitans Kaybı Çok hızlı OL Nominal değerin %50 altı ⚠️ Değer kaybı – Değiştirilmeli
ESR Artışı Normal görünebilir Normal görünebilir ⚠️ ESR testi gereklidir
Kritik Uyarı: Görsel olarak normal görünen bir kapasitör, ESR açısından tamamen arızalı olabilir. 1999-2007 yılları arasındaki “kapasitör salgını” döneminde, milyonlarca anakart tamamen normal görünen ancak ESR’i 10-20 kat artmış kapasitörler nedeniyle arızalanmıştır [^21^]. Bu nedenle, şüpheli devrelerde mutlaka ESR ölçümü yapılmalıdır.

6. Hızlı Referans Tablosu: İyi ve Arızalı Komponent

Teknik servis ortamında hızlı karar verme için, aşağıdaki referans tablosu tek bir bakışta komponent durumunu değerlendirmeyi sağlar.

web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

Komponent İyi (Good) Arızalı (Bad) Test Modu
Diyot İleri: 0.6-0.7V (Si)
Ters: OL		 Her iki yön kısa veya açık
Ters yön iletim		 Diyot Testi
NPN Transistör B→E: 0.6-0.7V
B→C: 0.6-0.7V
Ters: OL
C↔E: OL		 Herhangi iki bacak kısa
C↔E iletim
Ters yön iletim		 Diyot Testi
Kapasitör (Elektrolitik) Direnç: Düşük→Yükselen→OL
Kapasitans: Nominal ±20%
ESR: Datasheet değeri		 Sürekli düşük direnç (kısa)
Anında OL (açık)
ESR > 3× nominal		 Direnç / Kapasitans / ESR
LED İleri: 1.6-3.6V (renge göre)
Ters: OL		 Her iki yön OL (açık)
Her iki yön 0V (kısa)		 Diyot Testi
Zener Diyot İleri: 0.6-0.7V
Ters: Zener voltajı		 Ters yön OL (zener hasarlı)
Her iki yön aynı		 Diyot Testi

7. İleri Düzey Test Teknikler ve ESR Metre Kullanımı

Standart multimetre ölçümleri temel tarama için yeterli olsa da, profesyonel teknik servis uygulamalarında ESR metre (Equivalent Series Resistance Meter) kullanımı gereklidir. ESR, bir kapasitörün seri eşdeğer direncidir ve özellikle anahtarlamalı güç kaynakları (SMPS) filtre kapasitörlerinin sağlığını değerlendirmede en kritik parametredir.

7.1. ESR Metre Çalışma Prensibi

ESR metre, tipik olarak 100kHz frekansında düşük voltajlı (50-100mV tepe) AC test sinyali uygular. Bu frekansta, birkaç mikrofarad üzerindeki kapasitörlerin kapasitif reaktansı (Xc = 1/2πfC) 1Ω’nin çok altındadır ve etkin olarak kısa devre gibi davranır. Dolayısıyla ölçülen empedansın baskın bileşeni, kapasitörün dirençsel ESR değerlidir.

100kHz frekans seçimi kasıtlıdır: Anahtarlamalı güç kaynaklarının tipik çalışma frekans aralığı (50-300kHz) ile eşleşir, böylece ölçülen ESR değeri, kapasitörün en zorlayıcı uygulamadaki performansını doğrudan yansıtır.

7.2. Devre İçi (In-Circuit) ESR Testi

ESR metrenin en değerli özelliği, kapasitörü devreden sökmeden test edebilmesidir. 100kHz’de kapasitör empedansı çok düşük olduğundan, paralel dirençler (genellikle yüzlerce/ binlerce ohm) göreceli olarak yüksek empedanslı kalır ve ölçümü önemli ölçüde etkilemez. Ancak şu durumlarda dikkatli olunmalıdır:

  • Trafo sargıları (düşük DC direnç)
  • Paralel kapasitörler (aynı filtre bankında)
  • Çok düşük değerli paralel dirençler

7.3. ESR Test Prosedürü

1Güç Kapatma: Devre tamamen güçsüz, kapasitörler deşarj edilmiş.

2Sağlam Temas: Keskin prob uçları ile oksit tabakası delinmeli, temiz temas sağlanması.

3Ölçüm ve Karşılaştırma: Ölçülen ESR değeri, üretici datasheet’indeki 100kHz empedans değeri ile karşılaştırılır.

4Eşik Değerlendirme: ESR değeri nominal değerin 3-5 katı üzerinde ise kapasitör değiştirilmelidir. Hassas uygulamalarda (sunucu güç kaynakları, hassas analog devreler) bu eşik 2 kat olarak alınmalıdır.

web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

Kapasitör Tipi Değer İyi ESR (Yaklaşık) Değiştirme Eşiği
Alüminyum Elektrolitik (Genel) 100µF / 25V 0.5 – 2.0 Ω > 5.0 Ω
Alüminyum Elektrolitik (Genel) 1000µF / 16V 0.1 – 0.5 Ω > 1.5 Ω
Düşük ESR (SMPS) 470µF / 25V 0.05 – 0.20 Ω > 0.5 Ω
Polimer Katı 100µF / 6.3V 0.01 – 0.05 Ω > 0.15 Ω
Tantal 10µF / 16V 0.5 – 2.0 Ω > 5.0 Ω + sızıntı testi
Film (Polyester) 100nF / 250V < 0.05 Ω Film kapasitörler nadiren ESR kaybı yaşar
LCR Metre Avantajı: Çok frekanslı LCR metre (örn: DE-5000, 100kHz’de), ESR ölçümünün yanı sıra aynı anda kapasitans ölçümü ve farklı frekanslarda ESR profili çıkarabilir. Bu, komponent karakterizasyonu ve farklı arıza modlarının ayırt edilmesi için değerlidir.

8. Pratik Uygulama Senaryoları ve Vaka Analizleri

Teorik bilgilerin pratikte nasıl uygulandığını göstermek için gerçek teknik servis senaryoları aşağıda sunulmuştur.

8.1. Vaka 1: Anahtarlamalı Güç Kaynağı (SMPS) Tamiri

Semptom: LCD monitör açılmıyor, güç LED’i yanıp sönüyor.

Teşhis: Güç kartı üzerindeki 1000µF/25V filtre kapasitörleri görsel olarak normal görünüyor. Multimetre kapasitans modunda 980µF ölçülüyor (normal gibi). Ancak ESR metre ile ölçüldüğünde ESR değeri 4.2Ω (normal: 0.2Ω). Kapasitörler değiştirildikten sonra monitör normal çalışmaya başlıyor.

Ders: Kapasitans normal görünürken ESR artışı, SMPS’in çıkış dalgalanmasını (ripple) artırarak kontrol devresinin kararsız çalışmasına neden olabilir.

8.2. Vaka 2: Anakart Rastgele Çökmeleri

Semptom: Bilgisayar soğukken normal çalışıyor, 15-30 dakika sonra rastgele çöküyor.

Teşhis: CPU VRM (Voltage Regulator Module) bölgesindeki 470µF düşük-ESR kapasitörler ESR testinde sınırda değerler gösteriyor. Soğukken ESR kabul edilebilir seviyede, ısındıkça elektrolit viskozitesi değişimi ile ESR kritik seviyelere çıkıyor. Kapasitör değişimi sonrası kararlılık sağlanıyor.

8.3. Vaka 3: NPN Transistör Arızası

Semptom: Ses amplifikatöründe bir kanal tamamen sessiz.

Teşhis: Çıkış aşamasındaki BC547 NPN transistörü diyot testinde C-E arasında iletim gösteriyor (normalde OL olmalı). Transistör değiştirildikten sonra ses kanalı normal çalışıyor.

9. Sık Karşılaşılan Hatalar ve Yanlış Yorumlamalar

Teknik servis pratiğinde sık yapılan hatalar ve bunların doğru yaklaşımları aşağıda tablolanmıştır.

web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

Yaygın Hata Neden Doğru Yaklaşım
Ohm modu ile diyot testi Ohm modu sadece iletim/izolasyon gösterir, gerçek Vf değerini ölçmez Mutlaka Diyot Test modu kullanın
Devre içi test ile yanlış sonuç Paralel komponentler ölçümü etkiler Şüpheli komponenti devreden sökün
Schottky diyotu arızalı sanma Düşük Vf (0.18V) normal sanılarak şüphe Schottky düşük Vf özelliğindedir, akım değerine bakın
Kapasitans normal = kapasitör iyi ESR artışı kapasitans değişmeden önce başlar SMPS kapasitörlerinde mutlaka ESR ölçün
Transistör bacaklarını karıştırma Paketleme standart değil, her üretici farklı Her zaman datasheet kontrolü yapın
Şarjlı kapasitör ile test Multimetre zarar görebilir, yanlış ölçüm Test öncesi mutlaka deşarj edin
Görsel kontrol yeterli sanma İçsel arızalar dış görünüşte belirgin olmayabilir Her şüpheli komponenti elektriksel olarak test edin

10. Multimetre ve Ekipman Seçimi Rehberi

Profesyonel teknik servis için doğru ölçüm ekipmanı seçimi, teşhis doğruluğunu doğrudan etkiler.

10.1. Temel Multimetre Özellikleri

  • Diyot Test Modu: Vf değerini volt cinsinden göstermeli, sadece bip sesi değil
  • Kapasitans Ölçümü: En az 200µF aralığı, mümkünse 20mF
  • Direnç Aralığı: 200Ω’dan 20MΩ’a kadar otomatik aralık
  • True RMS: AC ölçümler için (güç kaynağı testlerinde)
  • Probe Kalitesi: İnce uçlu, değiştirilebilir prob uçları

10.2. ESR Metre Seçenekleri

web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

Ekipman Tipi Örnek Modeller ESR Ölçümü Diğer Özellikler Fiyat Aralığı
Taşınabilir ESR Metre MESR-100, Peak Atlas ESR70 100kHz, ±5% Hızlı in-circuit test $$
LCR Metre DE-5000, Hioki IM3523 Çok frekanslı, ±0.1% Kapasitans, inductance, D factor $$$
Benchtop Analizör Keysight E4980A ±0.1%, 4-terminal Kelvin Frekans sweep, grafik $$$$
Multimetre + ESR Adaptörü Özel DIY devreler Değişken Bütçe dostu, sınırlı doğruluk $

11. Sonuç ve Teknik Servis Uygulamaları

Diyot transistör kapasitör testi, elektronik cihaz onarımının temel taşıdır. Profesyonel bir teknik servis uzmanı, multimetre kullanarak bu temel komponentleri hızlı ve doğru bir şekilde test edebilmeli, sonuçları doğru yorumlayabilmeli ve arıza kökenine sistematik olarak ulaşabilmelidir.

Bu teknik inceleme kapsamında ele alınan temel prensipler şunlardır:

  • Diyot testinde Diyot Test modu kullanılmalı, forward voltage değeri yorumlanmalı ve Schottky diyotların düşük Vf özelliği göz önünde bulundurulmalıdır.
  • NPN transistör testinde BJT’nin iki arka arkaya diyot gibi davrandığı prensibi kullanılmalı, bacak tanımlama protokolü uygulanmalıdır .
  • Kapasitör testinde görsel kontrol yetersizdir; SMPS ve güç devrelerinde mutlaka ESR ölçümü yapılmalıdır.

Teknik servis verimliliği açısından, standart multimetre ile hızlı tarama, şüpheli komponentlerin belirlenmesi, ardından detaylı devre dışı test ve gerektiğinde ESR metre ile doğrulama şeklinde bir iş akışı izlenmelidir. Bu disiplinli yaklaşım, hem teşhis süresini kısaltır hem de gereksiz komponent değişimini önler.

Nihai Öneri: Elektronik komponent arıza tespiti, yalnızca ölçüm yapmak değil, aynı zamanda ölçümleri devre bağlamında yorumlamaktır. İyi bir teknisyen, multimetre değerlerini sadece rakam olarak değil, devrenin çalışma prensibi ile birlikte değerlendirir. Sürekli pratik ve farklı arıza senaryoları ile öğrenme, bu beceriyi zamanla geliştirir.

12. Kaynaklar ve Referanslar

Bu teknik inceleme makalesinde kullanılan bilgiler ve veriler aşağıdaki kaynaklardan derlenmiştir:

Yasal Uyarı: Bu makalede yer alan teknik bilgiler eğitim ve profesyonel teknik servis amaçlıdır. Elektronik cihaz onarımı, yetkinlik gerektiren teknik işlemler içerir. Tüm işlemler yetkili teknik servis uzmanları tarafından ve yasal çerçevede gerçekleştirilmelidir. Yanlış ölçüm teknikleri veya prosedürler, cihaz hasarı, elektrik çarpması veya yangın riskine yol açabilir.

Hakkımızda

Mert Cep Telefonu Tamir Kursu, Türkiye’nin önde gelen profesyonel cep telefonu ve elektronik teknik servis eğitim merkezidir. Diyot testi, transistör ölçümü, kapasitör ESR testi ve ileri düzey elektronik arıza tespiti üzerinde uygulamalı eğitimler sunmaktayız. Kurslarımızda öğrenciler, gerçek cihazlar üzerinde multimetre kullanımı, komponent test tekniklerini, güç kaynağı onarımını ve modern elektronik sistem mimarisini öğrenmektedir.

İletişim: www.ceptelefonutamirkursu.com üzerinden detaylı bilgi alabilir, kurs programlarımızı inceleyebilir ve profesyonel teknik servis kariyerinize ilk adımı atabilirsiniz.

Bu makale SEO uyumlu, özgün içerik olarak hazırlanmış olup, diiyot transistör kapasitör testi hakkında kapsamlı teknik bilgi sunmayı amaçlamaktadır. Makaledeki bilgiler 10 Mayıs 2026 tarihi itibariyle günceldir.



    • Mert_Egitim

    Benzer İçerik

    Cep Telefonu Besleme Hatları Arızası ve Tamiri
    • Mayıs 12, 2026



    Cep Telefonu Besleme Hatları Arızası ve Tamiri: Anakart Elektrik Hattı Kapsamlı Rehber

    İçindekiler

    Cep telefonu tamir kursumuzda Modern akıllı telefonların anakartlarını, karmaşık bir güç dağıtım ağına sahip mikro ölçekli devreleri inceleyeceğiz . Bu devrelerin her birinin stabil çalışabilmesi için farklı voltaj seviyelerinde, farklı zamanlarda ve farklı akım kapasitelerinde enerji sunulması gerekmektedir. Cep telefonu besleme hatları, bataryadan alınan ham enerjiyi anakart üzerindeki işlemci, RAM, ekran sürücü, kamera modülü ve iletişim çipleri gibi tüm alt sistemlere ulaştıran elektriksel arterler olarak tanımlanabilir. Bu hatlardan birinde meydana gelen en küçük arıza, cihazın tamamen kullanılamaz hale gelmesinden tutun da, yeniden başlatma döngülerine, ekran donmalarına, ağ bağlantısı kopmalarına ve ses kayıplarına kadar geniş bir yelpazede sorunlara yol açabilmektedir. Bu kapsamlı teknik inceleme yazısında, cep telefonu anakartındaki besleme hatlarının yapısı, işleyişi, arıza teşhis metotları ve profesyonel onarım teknikleri detaylandırılacaktır.

    Cep Telefonu Besleme Hatları Nedir ve Nasıl Çalışır?

    Cep telefonu besleme hatları, anakart üzerindeki bakır katmanlardan oluşan ve enerjiyi kaynaktan (batarya), entegreye (elektronik komponentler), ekran, kamera v. s. taşıyan iletken yollar bütünüdür. Bu hatlar sadece pasif iletkenler değil, aynı zamanda voltaj regülasyonu, akım sınırlama, gürültü filtreleme ve aşırı gerilim koruması gibi fonksiyonları da yerine getiren aktif bir güç dağıtım şebekesidir. Enerji akışı genellikle şu sırayla gerçekleşir:

    Batarya hücreleri ham voltajı (genellikle 3.7V-4.2V arası) VBAT hattı üzerinden PMIC’e (Power Management Integrated Circuit) iletir. PMIC, bu ham voltajı farklı alt devrelerin ihtiyaç duyduğu seviyelere dönüştürür, regüle eder ve zamanlamasını kontrol eder. Regüle edilmiş voltajlar, bobinler (indüktörler) ve kondansatörlerden oluşan LC filtre aşamalarından geçerek, son komponentlere ulaştırılır.

    Besleme hatları teknik olarak üç ana kategoriye ayrılmaktadır: Birincisi, cihazın bekleme durumunda bile sürekli enerji alması gereken temel hatlardır (always-on lines). İkincisi, cihaz açıldığında işlemci ve RAM gibi kritik bileşenleri besleyen ana güç hatlarıdır (main power rails). Üçüncüsü ise, belirli fonksiyonlar aktif hale getirildiğinde devreye giren yardımcı hatlardır (auxiliary lines). Örneğin kamera modülü sadece kamera uygulaması açıldığında enerji alırken, RTC (Real Time Clock) devresi cihaz kapalıyken bile beslenmeye devam eder. Bu hiyerarşik yapıyı anlamak, cep telefonu besleme hatları arızası teşhisinde temel bir ön koşuldur.

    Teknik Not: Besleme hatlarındaki voltaj değerleri, cihazın çalışma durumuna göre dinamik olarak değişebilir. Örneğin VCORE hattı, işlemci yüküne bağlı olarak 0.7V ile 1.1V arasında sürekli olarak ayarlanır. Bu değişimi anlamayan bir teknisyen, normal çalışma aralığındaki bir voltajı arıza olarak yorumlayabilir.

    VBAT Hattı: Telefonun Can Damarı ve Arıza Belirtileri

    VBAT hattı, cep telefonu anakartındaki en temel ve en kritik akım (A) iletim yoludur. Batarya konnektöründen çıkan pozitif uç (B+), doğrudan VBAT hattına bağlanır ve bu hat üzerinden enerji dağıtımına başlar. Nominal çalışma voltajı 3.7V ile 4.2V arasında değişen bu hat, PMIC’e, şarj devresine ve bazı doğrudan batarya voltajıyla çalışan yüksek güçlü devrelere enerji sağlar. VBAT hattının fiziksel bütünlüğü, cihazın en temel düzeyde hayatta kalması için zorunludur. Bu hatta ait PCB (anakart)  katmanları genellikle ana-kartın en kalın ve en geniş bakır hatlarıdır çünkü yüksek akım taşıma kapasitesine ih-tiyaç duyarlar.

    VBAT hattında meydana gelebilecek arızalar ve bunların belirtileri şunlardır: Short Circuit (kısa devre) durumunda, batarya konnektörüne bağlandığında anormal derecede yüksek akım çekimi gözlemlenir ve cihaz hiç tepki vermez. Hattın bir noktasında kopukluk olması durumunda ise, batarya voltajı PMIC’e ulaşamaz ve cihaz “ölü” görünür. Zayıf bağlantı veya oksidasyon durumlarında, cihaz rastgele kapanabilir, şarj olmaz veya aşırı ısınma yaşanabilir. Teknik servis uzmanlarının ilk teşhis adımı genellikle VBAT hattının batarya konnektöründen PMIC’e kadar olan bölümünde süreklilik ve voltaj ölçümü yapmaktır.

    ★ NOT: Web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    Parametre VBAT Hattı Değeri Ölçüm Noktası Arıza Belirtileri
    Nominal Voltaj 3.7V – 4.2V (Li-ion/Li-Po) Batarya konnektörü (+) ucu Voltaj yoksa batarya veya konnektör arızalı
    Kısa devre Durumu Akımı 1.0A+ (anormal yüksek) DC power supply üzerinden Ani yüksek çekim, ısınma, cihaz açılmaz
    Açık Devre (Kopuk) 0.0V (batarya bağlıyken) PMIC VBAT giriş pini Telefon ölü, şarj göstergesi yok
    Düşük Voltaj 3.3V altı (batarya doluyken) Bobin çıkışları ve kondansatörler Yetersiz güç, rastgele kapanma, performans düşüklüğü

    PMIC ve Ana Besleme Devresi İşleyişi

    PMIC (Power Management Integrated Circuit), cep telefonu anakartındaki güç dağıtım merkezidir. Bu entegre devre, VBAT hattından aldığı ham batarya voltajını, anakart üzerindeki farklı alt sistemlerin ihtiyaç duyduğu çok sayıda farklı voltaj seviyesine dönüştürür. Örneğin işlemci çekirdekleri 0.7V-1.1V arasında çalışırken, RAM modülleri 1.1V, ekran sürücü devreleri ise daha yüksek voltajlar gerektirebilir. PMIC’in görevi sadece voltaj dönüşümü değil, aynı zamanda bu voltajların hangi sırayla, hangi zamanlamayla ve hangi koşullarda aktif hale getirileceğini kontrol etmektir. Cihazın açılış sırası (power-on sequence), doğrudan PMIC’in yazılım ve donanım mantığı tarafından yönetilir.

    PMIC devresinin çıkışlarında genellikle bobinler (indüktörler) ve kondansatörler bulunur. Bobinler, DC-DC dönüştürücülerin (buck/boost converters) çıkış filtreleme elemanları olarak görev yapar ve voltaj dalgalanmalarını (ripple) azaltır. Kondansatörler ise ani akım taleplerini karşılamak için enerji rezervuarı görevi görür ve yük değişimlerinde voltajın stabil kalmasını sağlar. Bir teknisyen cep telefonu besleme hatları arızası teşhisi yaparken, PMIC çıkışlarındaki bobinlerin ve kondansatörlerin fiziksel durumunu (şişme, yanık izi, oksidasyon) mutlaka gözlemlemelidir. Çünkü bu pasif komponentlerdeki arızalar, sıklıkla PMIC’in kendisinin yanmış olduğunu veya aşırı yük altında olduğunu işaret eder.

    ★ NOT: Web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    PMIC Fonksiyonu Açıklama Arıza Etkisi Tanı Yöntemi
    Voltaj Regülasyonu VBAT voltajını alt seviyelere indirgeme (buck) veya yükseltme (boost) Yanlış voltaj çıkışı, komponent hasarı Çıkış pinlerinde voltaj ölçümü
    Güç Sıralaması (Power Sequencing) Besleme hatlarının açılış sırasını kontrol etme Cihaz boot etmiyor, donma, reset döngüsü Oscilloskop ile sıralama analizi
    Şarj Kontrolü Batarya şarj akımını ve voltajını yönetme Şarj olmama, aşırı ısınma, batarya şişme Şarj voltajı ve akım ölçümü
    Thermal Management Aşırı ısınma koruması ve termal kısıtlama Yanlış termal kapanma, performans düşüklüğü Termal kamera ile sıcaklık haritalaması

    VPH_PWR Hattı: İşlemci ve RAM Güç Yolu

    VPH_PWR (VPH Power Rail), modern akıllı telefon anakartlarındaki en kritik ana besleme hatlarından biridir. PMIC tarafından üretilen ve genellikle 3.0V ile 4.4V arasında değişen bu hat, sistem işlemcisine (CPU/AP), RAM modülüne, RF (radyo frekans) devrelerine ve ekran sürücü entegrelerine enerji sağlar. VPH_PWR hattının stabilitesi, cihazın genel performansı ve kararlılığı için doğrudan belirleyicidir. Bu hatta uygulanan voltaj dalgalanmaları, işlemcinin saat sinyallerini (clock signals) bozabilir ve sistem çökmelerine yol açabilir.

    VPH_PWR hattı arızalarının tipik belirtileri şunlardır: Tam kısa devre durumunda cihaz hiç açılmaz ve DC power supply üzerinde anormal yüksek akım çekimi görülür. Kısmi kısa devre veya düşük voltaj durumunda cihaz boot logosunda takılı kalabilir, sürekli yeniden başlayabilir veya açıldıktan kısa süre sonra kapanabilir. PMIC’in VPH_PWR çıkış devresinin hasar görmesi durumunda ise, bu hat üzerindeki voltaj tamamen kaybolur veya belirgin şekilde düşer. Teknik servis uzmanları, VPH_PWR arızalarını teşhis ederken öncelikle PMIC çıkışındaki bobin üzerinde voltaj ölçümü yapmalı, ardından hattın işlemci ve RAM bölgesine kadar olan sürekliliğini kontrol etmelidir.

    VCORE ve VDD_RAM Voltaj Hatları Teknik Analizi

    VCORE hattı, sistem işlemcisinin çekirdek (core) birimlerine özel olarak besleme sağlayan düşük voltajlı, yüksek hassasiyetli bir güç yoludur. Çalışma voltajı genellikle 0.7V ile 1.1V arasında değişir ve işlemci yüküne göre dinamik olarak ayarlanır (DVFS – Dynamic Voltage and Frequency Scaling). VCORE hattının en belirgin özelliği, çok yüksek akım değişim hızlarına (di/dt) cevap verebilme gereksinimidir. Bu nedenle, işlemci yakınlarında çok sayıda küçük kapasiteli kondansatör (decoupling capacitor) bulunur. Bu kondansatörlerin birinde meydana gelen kısa devre , VCORE hattının tamamen çökmesine ve cihazın açılmamasına neden olabilir.

    VDD_RAM hattı ise RAM modülünün beslenmesini sağlayan ve genellikle 1.1V sabit voltajda çalışan bir güç yoludur. RAM’in veri bütünlüğü, bu hattın voltaj stabilitesine doğrudan bağlıdır. VDD_RAM hattında meydana gelen voltaj düşüklüğü veya gürültü, bellek okuma/yazma hatalarına, dolayısıyla da sistem donmalarına veya boot döngülerine yol açar. Teknik servislerde karşılaşılan “logo da takılı kalma” sorunlarının önemli bir kısmı, VDD_RAM hattının yetersiz beslenmesinden kaynaklanmaktadır. Bu hatların teşhisinde, multimetre ile bobin çıkışlarındaki voltajın yanı sıra, osiloskop ile AC gürültü ve dalgalanma ölçümü de yapılmalıdır.

    ★ NOT: Web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    Hat Adı Nominal Voltaj Beslenen Komponent Arıza Belirtileri Ölçüm Noktası
    VCORE 0.7V – 1.1V (dinamik) CPU / AP Çekirdekleri Cihaz açılmaz, yeniden başlatma, ısınma PMIC çıkış bobini, CPU yakını kondansatörler
    VDD_RAM 1.1V (sabit) RAM Modülü (LPDDR4X/LPDDR5) Logo takılma, siyah ekran, donma RAM çipi yakını bobin ve kondansatörler
    VPH_PWR 3.0V – 4.4V CPU, RAM, RF, Ekran Boot fail, yüksek akım, PMIC ısınması PMIC çıkış bobini, ana hat üzeri test noktaları
    VBAT 3.7V – 4.2V PMIC, Şarj IC, Güçlü yükler Telefon ölü, şarj olmaz, aşırı ısınma Batarya konnektörü, PMIC giriş pini

    VBUS, PP_CPU ve LDO Hatlarının Fonksiyonları

    VBUS hattı, USB konnektörü üzerinden harici şarj cihazından gelen 5V enerjiyi taşıyan ve şarj entegresine (Charge IC) ulaştıran besleme yoludur. Bu hat üzerindeki voltaj, şarj protokolüne (QC, PD, VOOC vb.) bağlı olarak 5V ile 20V arasında değişebilir. VBUS hattı arızaları genellikle şarj olmama, yavaş şarj veya şarj sırasında aşırı ısınma şikayetleriyle kendini gösterir. Şarj konnektörü veya flex kablo arızaları, VBUS hattının fiziksel bütünlüğünü bozarak enerji iletimini engelleyebilir.

    PP_CPU hattı, işlemcinin iç besleme hatlarından biri olup genellikle yaklaşık 0.8V civarında çalışır. Bu hat, işlemcinin belirli alt birimlerine (örneğin GPU veya önbellek birimleri) özel enerji sağlar. LDO (Low Dropout Regulator) hatları ise PMIC’in düşük voltaj çıkışlarıdır ve kameralar, WiFi/Bluetooth modülleri, sensörler ve diğer çevre birimlerini besler. LDO hatları genellikle 1.8V, 2.8V, 3.3V gibi sabit voltajlarda çalışır ve her biri belirli bir alt sistem için ayrılmıştır. LDO hatlarından birinde meydana gelen arıza, sadece o alt sistemin çalışmamasına neden olur (örneğin kamera açılmaz veya WiFi çalışmaz), bu da teşhis işlemini kolaylaştırır.

    Cep Telefonu Besleme Hatları Arıza Tipleri ve Nedenleri

    Cep telefonu besleme hatları arızası teşhisinde karşılaşılan temel arıza mekanizmaları üç ana kategoride toplanabilir: Short Circuit (kısa devre), açık devre (kopuk hat) ve voltaj anormallikleri (düşük/yüksek voltaj). Her birinin fiziksel nedenleri ve sistemik etkileri farklıdır.

    Kısa Devre Arızaları (Short Circuit): Besleme hattının toprak (GND) ile istenmeyen bir şekilde iletkenleşmesidir. Nedenleri arasında komponent içsel arızası (IC yanması), bobin veya kondansatör kısa devresi, PCB iç katman delaminasyonu ve su hasarı sonucu oksidasyon yer alır. Kısa devre arızaları en tehlikeli besleme hattı arızalarıdır çünkü sınırsız akım çekimine yol açarlar ve batarya, PMIC veya PCB’nin fiziksel olarak yanmasına neden olabilirler.

    Açık Devre (Open Circuit / Kopuk Hat): Besleme hattının fiziksel olarak kopması, PCB iç katmanında kırılma veya BGA topaklarında bağlantı kaybı sonucu ortaya çıkar. Bu durumda hedef komponent enerji alamaz ve fonksiyonunu yitirir. Özellikle düşme ve darbe sonrası meydana gelen anakart bükülmelerinde, iç katman besleme hatlarında mikro çatlaklar oluşabilir.

    Voltaj Anormallikleri: PMIC’in regülasyon hatası, bobin sarım arızası veya kondansatör değer kaybı sonucu hedef voltajın altında veya üstünde enerji iletimi gerçekleşebilir. Düşük voltaj, komponentlerin stabil çalışamamasına; yüksek voltaj ise kalıcı hasara yol açar.

    ★ NOT: Web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    Arıza Tipi Olası Nedenler Belirtiler Tanı Yöntemi Çözüm Stratejisi
     Kısa Devre IC yanması, bobin/kondansatör arızası, su hasarı, PCB delaminasyonu Yüksek akım, aşırı ısınma, cihaz açılmaz Multimetre diyot modu, ısı haritalaması, rosina testi Arızalı komponent değişimi, jumper teli, PCB onarımı
    Açık Devre (Kopuk) Darbe sonrası PCB kırılması, BGA gevşemesi, korozyon Voltaj yokluğu, ilgili devre çalışmaz Süreklilik testi (buzzer), mikroskopik muayene Jumper teli, BGA reballing, PCB katman onarımı
    Düşük Voltaj PMIC regülasyon hatası, bobin arızası, kondansatör değer kaybı Yeniden başlatma, performans düşüklüğü, donma Voltaj ölçümü, osiloskop ile ripple analizi PMIC onarımı/değişimi, pasif komponent değişimi
    Yüksek Voltaj PMIC regülatör arızası, feedback döngüsü bozukluğu Komponent yanması, termal kapanma, kalıcı hasar Voltaj ölçümü, termal kamera PMIC değişimi, etkilenen komponentlerin değişimi

    Besleme Hattı Ölçüm Teknikleri ve Kullanılan Ekipmanlar

    Profesyonel cep telefonu besleme hatları arızası teşhisi, doğru ölçüm teknikleri ve kaliteli ekipmanlar kullanılmadan gerçekleştirilemez. Teknik servislerde standart olarak kullanılan başlıca ölçüm metotları şunlardır:

    Voltaj Ölçümü (DC Voltaj Modu): Multimetrenin DC voltaj kademesinde, besleme hattı üzerindeki test noktaları, bobinler ve kondansatörler üzerinde voltaj değerleri ölçülür. Bu ölçüm, hattın hedef voltajı taşıyıp taşımadığını ve voltaj seviyesinin normal çalışma aralığında olup olmadığını belirler. Ölçüm yapılırken referans noktası (GND) olarak anakart üzerindeki bir topraklama noktası seçilmelidir.

    Direnç Ölçümü (Ohm / Diyod Modu): Cihaz enerjisiz durumdayken, besleme hattının toprağa (GND) göre direnci ölçülür. Normalde bir besleme hattının toprağa direnci, bağlı komponentlerin empedansına bağlı olarak birkaç ohm ile birkaç yüz ohm arasında olmalıdır. Eğer ölçülen direnç değeri 0 ohm veya çok düşükse (örneğin 0.050 ohm altı), bu durum hat üzerinde kısa devre olduğunu gösterir. Diyod modu (buzzer modu) ise hızlı kısa devre tespiti için kullanılır.

    Süreklilik Testi (Continuity Test): Multimetrenin buzzer/süreklilik kademesinde, besleme hattının bir noktasından diğerine sürekliliği kontrol edilir. Bu test, özellikle kopuk hat teşhisinde ve PCB iç katman bağlantılarının bütünlüğünü doğrulamada etkilidir.

    Akım Tüketim Analizi: DC power supply kullanılarak anakarta harici güç uygulanır ve farklı çalışma modlarındaki akım çekim davranışları gözlemlenir. Normal bekleme modunda 0.020A-0.050A, normal boot sırasında 0.200A-0.800A arası akım çekimi beklenir. Şort durumlarında 0.800A üzeri veya tam kopuklarda 0.000A değerler görülür.

    ★ NOT: Web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    Ölçüm Tekniği Kullanılan Ekipman Ölçüm Modu Tespit Ettiği Arızalar Dikkat Edilecek Hususlar
    Voltaj Ölçümü Dijital multimetre DC Volt (V⎓) Düşük/yüksek voltaj, voltaj yokluğu Cihaz açıkken ölçüm, doğru GND referansı
    Direnç / Diyod Ölçümü Dijital multimetre Ohm (Ω) / Diyod (⏵) Şort, kısmi şort, yüksek direnç Cihaz kapalıyken ölçüm, batarya sökülmüş olmalı
    Süreklilik Testi Dijital multimetre (buzzer) Continuity (🔊) Kopuk hat, PCB iç katman kırılması Ölçülen hat enerjisiz olmalı
    Akım Analizi DC Power Supply Ampermetre (A) Şort, açık devre, normal/ anormal tüketim Doğru voltaj ve akım limiti ayarı
    Osiloskop Analizi Dijital osiloskop AC/DC coupling Ripple, gürültü, power sequencing hataları Prob kalibrasyonu, bant genişliği ayarı

    Adım Adım Besleme Hattı Takibi ve Arıza Tespiti

    Profesyonel bir teknisyen, cep telefonu besleme hatları arızası teşhisinde sistematik bir yaklaşım benimser. Aşağıda, sahada kanıtlanmış adım adım teşhis protokolü sunulmaktadır:

    1 Batarya ve Konnektör Kontrolü

    İlk adımda batarya voltajı ve sağlık durumu kontrol edilir. Batarya konnektörü ve flex kablosu oksidasyon, korozyon veya fiziksel hasar açısından incelenir. VBAT hattı üzerinde batarya konnektöründen PMIC’e kadar voltaj varlığı doğrulanır.

    2 DC Supply Akım Testi

    Anakart DC güç kaynağına bağlanır. Bekleme akımı (0.020A-0.050A) ve boot akımı (0.200A-0.800A) referans değerleriyle karşılaştırılır. Anormal değerler, şort veya kopuk hat varlığını işaret eder.

    3 PMIC Çıkış Voltajı Ölçümü

    PMIC çıkış bobinleri üzerinde VPH_PWR, VCORE, VDD_RAM ve diğer hatların voltaj değerleri ölçülür. Hedef voltajların varlığı, PMIC’in sağlıklı çalıştığını gösterir. Voltaj yokluğu, PMIC arızasını veya kontrol sinyali eksikliğini işaret eder.

    4 Bobin ve Kondansatör Muayenesi

    Bobinlerde fiziksel hasar (çatlak, yanık), kondansatörlerde şişme veya yanık izi görülüp görülmediği mikroskop altında kontrol edilir. Şüpheli pasif komponentler direnç ölçümüyle teyit edilir.

    5 Hat Sürekliliği ve Şort Tespiti

    Multimetre süreklilik ve diyod modlarında, besleme hattının farklı noktaları arasında iletim kontrolü yapılır. Şort tespiti için rosina (lehim macunu) testi veya termal kamera ile ısı haritalaması uygulanabilir.

    6 Arızalı Bileşen Değişimi ve Onarım

    Tespit edilen arızalı komponent (PMIC, bobin, kondansatör, IC) değiştirilir veya hat üzerinde kopukluk varsa jumper teli ile köprüleme yapılır. Onarım sonrası voltaj ve akım testleri tekrarlanarak fonksiyonel doğrulama sağlanır.

    Besleme Hattı Tamiri Süreç Rehberi

    Aşağıdaki  akış şeması, cep telefonu besleme hatları arızası teşhis ve onarım sürecini görsel olarak özetlemektedir. Bu akış, teknik servis stajyerlerinden uzman teknisyenlere kadar geniş bir kullanıcı kitlesi için rehber niteliğindedir.

    IMG 20260513 004900 Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi IMG 20260513 004931 Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi IMG 20260513 004958 Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi IMG 20260513 005041 Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi IMG 20260513 005117 Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi IMG 20260513 005210 Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi IMG 20260513 005310 Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi

    Yukarıdaki  iş akış diyagramı, enerji akışının yönünü ve arıza teşhisinin mantıksal adımlarını basitleştirerek sunmaktadır. Birinci akış şeması, normal çalışma durumundaki enerji dağıtım zincirini gösterirken; ikinci akış şeması arıza teşhis ve onarım döngüsünü ifade etmektedir. Teknik servis uzmanlarının bu şemaları zihinsel bir harita olarak kullanmaları, karmaşık anakart arızalarının çözüm süresini önemli ölçüde kısaltmaktadır.

    Sıkça Sorulan Sorular ve Teknisyen Tavsiyeleri

    Soru 1: Cep telefonu besleme hatları arızası her zaman anakart tamiri mi gerektirir?

    Cevap: Hayır. Bazı durumlarda arıza batarya, flex kablo veya şarj konnektörü gibi anakart dışı bileşenlerden kaynaklanabilir. Ancak VCORE, VPH_PWR veya VDD_RAM gibi iç hatlardaki arızalar genellikle anakart seviyesinde müdahale (komponent değişimi, jumper, PMIC değişimi) gerektirir. Doğru teşhis, gereksiz anakart onarımlarının önüne geçer.

    Soru 2: PMIC değişimi zor bir işlem midir?

    Cevap: PMIC, BGA paketli bir entegre olduğundan değişimi BGA makinesi, mikroskop ve deneyim gerektirir. Ayrıca yeni PMIC’in doğru model olması ve montaj sonrası bazı cihazlarda yazılım/firmware senkronizasyonu gerekebilir. Acemi teknisyenler için orta-ileri düzey bir operasyondur.

    Soru 3: Besleme hattı şortu nasıl hızlı tespit edilir?

    Cevap: En hızlı yöntemlerden biri multimetre diyod modunda hat üzerindeki kondansatörlerin toprağa direncini ölçmektir. Normalde her kondansatör farklı bir direnç değeri gösterir; eğer bir kondansatör 0 ohm veya çok düşük direnç gösteriyorsa, muhtemelen şort o noktadadır. Rosina (lehim macunu) testi veya alkol testi de şort bölgesini termal olarak tespit etmeye yardımcı olur.

    Soru 4: VBAT hattı kopukluğunda jumper teli kullanılabilir mi?

    Cevap: Evet, VBAT hattı gibi yüksek akım taşıyan hatlarda jumper teli kullanılabilir ancak telin kesit alanı yeterli olmalıdır. İnce jumper teller, yüksek akım altında ısınarak ikincil arızalara yol açabilir. Ayrıca jumper telinin EMI/RFI gürültüsüne neden olmaması için mümkün olduğunca kısa olması ve doğru yönlendirilmesi gerekir.

    Soru 5: Besleme hattı onarımı sonrası cihaz garanti kapsamında mıdır?

    Cevap: Üçüncü parti teknik servisler tarafından yapılan anakart onarımları genellikle üretici garantisini sonlandırır. Ancak profesyonel servisler kendi işçilik garantisi (genellikle 30-90 gün) sunarlar. Onarım kalitesi, kullanılan yedek parçaların orijinalliği ve teknisyenin uzmanlığı, onarımın uzun ömürlü olmasını belirler.

    Uzman Tavsiyesi: Cep telefonu besleme hatları arızası teşhisinde en sık yapılan hata, ölçüm yapmadan doğrudan komponent değişimine gitmektir. Profesyonel bir teknisyen asla “tahminle” parça değiştirmez. Her zaman önce voltaj, sonra direnç, sonra akım ölçümü yapın. Ayrıca, anakart üzerindeki küçük SMD kondansatörlerin kısa devre olduğunu düşünüp hemen sökmek yerine, hat üzerindeki tüm kondansatörleri karşılaştırmalı ölçün.Kısa devre olan kondansatör, aynı hattaki diğerlerine göre anormal derecede düşük direnç gösterecektir.

    Profesyonel cep telefonu tamiri eğitimleri, anakart besleme hattı onarım kursu ve BGA reballing teknikleri için Cep Telefonu Tamir Kursu web sitemizi ziyaret edebilirsiniz.

    Sonuç olarak, cep telefonu anakartındaki besleme hatları, cihazın tüm fonksiyonlarının yerine getirilebilmesi için hayati öneme sahip elektriksel arterlerdir. Cep telefonu besleme hatları arızası, doğru teşhis edilmediğinde basit bir şarj sorunundan, cihazın tamamen kullanılamaz hale gelmesine kadar geniş bir yelpazede ciddi sorunlara yol açabilir. VBAT, VPH_PWR, VCORE, VDD_RAM, VBUS ve LDO hatlarının her birinin fiziksel yapısını, normal çalışma parametrelerini ve arıza belirtilerini bilmek, teknik servis uzmanlarının en temel yeterliliklerindendir. Sistematik ölçüm teknikleri, kaliteli ekipmanlar ve saha deneyiminin birleşimi, karmaşık anakart arızalarının üstesinden gelinmesini sağlar. Besleme hattı onarımı, modern cep telefonu tamiri sektöründe hem yüksek uzmanlık hem de yüksek müşteri memnuniyeti potansiyeli taşıyan stratejik bir operasyon alanıdır.

    Teknik makale içeriği profesyonel teknik servis deneyimleri ve endüstri standartları ışığında hazırlanmıştır.
    Tüm hakları saklıdır. | www.ceptelefonutamirkursu.com



    Devamını Oku
    Cep Telefonu Batarya Konnektörü 8 Pinli FPC Şema ve Kapsamlı Tamir Rehberi
    • Mayıs 12, 2026

    FB IMG 1778604847128 Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi



    Cep Telefonu Batarya Konnektörü 8 Pinli FPC Şema ve Kapsamlı Tamir Rehberi



    Cep telefonu tamir kursu Teknik Servis Uzmanları İçin Batarya Pinout Analizi, Voltaj Karakteristikleri ve Değişim Prosedürleri

    1. Giriş ve Literatür Taraması

    Günümüzde akıllı telefon teknolojilerinin hızla evrimleşmesiyle birlikte, güç yönetimi alt sistemleri cihazların en kritik bileşenleri arasında yer almaktadır. Özellikle cep telefonu batarya konnektörü, enerji iletiminin yanı sıra batarya kimlik doğrulama, sıcaklık izleme ve veri haberleşmesi gibi çok katmanlı fonksiyonları üstlenen melez bir arayüz niteliğindedir. Bu çalışmada, 8 pinli Flexible Printed Circuit (FPC) yapısındaki cep telefonu batarya konnektörü pin şeması detaylandırılarak, teknik servis operasyonlarında karşılaşılan arıza senaryolarına yönelik empirik çözüm yöntemleri sunulmaktadır.

    Batarya konnektörlerindeki pin sayısının artması, sadece güç aktarımından ziyade akıllı batarya yönetim sistemlerinin (Battery Management System – BMS) entegrasyonunu zorunlu kılmıştır. B+, BT ID, NTC, GND, D- ve D+ pinlerinin elektriksel davranışlarının anlaşılması, başarılı bir tamir operasyonu için elzemdir. Bu makalede, her bir pinin fonksiyonel karakteristiği, ölçülebilir voltaj ve direnç değerleri ile birlikte sistematik olarak incelenmektedir.

    Amaç ve Kapsam: Bu teknik doküman, orta ve ileri seviye teknik servis teknisyenlerine yönelik olarak hazırlanmış olup, cep telefonu batarya konnektörü değişimi, arıza teşhisi ve anakart seviyesinde onarım prosedürlerini kapsamlı bir çerçevede ele almaktadır.

    2. Cep Telefonu Batarya Konnektörü Tanımı ve Yapısal Özellikler

    Cep telefonu batarya konnektörü, genellikle FPC (Flexible Printed Circuit) veya FFC (Flat Flexible Cable) teknolojisiyle üretilen, anakart ile batarya paketi arasındaki elektriksel ve iletişimsel köprüyü temsil eder. Modern akıllı telefonlarda kullanılan 8 pinli konnektör yapıları, yüksek akım taşıma kapasitesi, düşük kontakt direnci ve mekanik dayanıklılık parametrelerini optimize edecek şekilde tasarlanmıştır.

    Konnektör gövdesi genellikle LCP (Liquid Crystal Polymer) veya PA9T (polyamide) malzemeden enjeksiyonla şekillendirilir. Kontak pinleri ise altın kaplama (Au) veya paladyum-nikel (PdNi) kaplama ile yüzey oksidasyonuna karşı koruma sağlanmış fosfor bronzdan imal edilir. Bu malzeme seçimi, özellikle nemli ortamlarda cep telefonu batarya konnektörü arızalarının önlenmesinde belirleyici rol oynamaktadır.

    web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    Parametre Değer / Özellik Teknik Açıklama
    Konnektör Tipi FPC / FFC SMT Surface Mount Technology ile anakarta monte edilen esnek devre konnektörü
    Pin Sayısı 8 Pin (4×2 düzen) Çift sıralı, simetrik kontakt dizilimi
    Montaj Yüksekliği 0.9 mm – 1.2 mm Ultra-slim profil, modern cihaz kalınlıklarına uyum
    Akım Kapasitesi 3A – 5A (pin başına) B+ ve GND hatları için yüksek akım taşıma kapasitesi
    Kontakt Direnç < 20 mΩ Düşük kontakt direnci, ısı kayıplarını minimize eder
    Çalışma Sıcaklığı -40°C ile +85°C Endüstriyel sınıf termal tolerans
    Kaplama Malzemesi Au / PdNi Oksidasyon direnci ve düşük frekans sinyal bütünlüğü

    3. 8 Pinli FPC Konnektör Pinout Şeması Detayları

    Aşağıda sunulan şematik görsel, modern akıllı telefonlarda yaygın olarak kullanılan 8 pinli cep telefonu batarya konnektörü pinout yapılandırmasını göstermektedir. Her bir pin, belirli bir elektriksel fonksiyonu yerine getirmek üzere konumlandırılmış olup, yanlış bağlantı veya kısa devre durumları ciddi anakart hasarlarına yol açabilir.

    Cep telefonu batarya konnektörü 8 pinli FPC pinout şeması - B+, BT ID, NTC, GND, D-, D+ pin bağlantıları

    Şekil 1: 8 Pinli Mobil Batarya Konnektörü Pin Şeması (B+, BT ID, NTC, GND, D-, D+)

    web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    Pin No Sembol Tam Adı Fonksiyon Tipik Voltaj Kablo Rengi
    1 B+ Battery Positive Batarya pozitif güç hattı, anakarta besleme sağlar 3.7V – 4.4V (Li-Po) Kırmızı
    2 BT ID Battery Identification Batarya kimlik doğrulama, üretici kodu ve kapasite bilgisi 1.8V – 2.8V (data) Turuncu / Beyaz
    3 NTC Negative Temperature Coefficient Sıcaklık sensörü, termistör üzerinden analog gerilim Değişken (0.5V – 2.5V) Sarı
    4 GND Ground Topraklama hattı, referans potansiyel ve akım dönüşü 0V (referans) Siyah / Yeşil
    5 D- Data Minus USB veri hattı negatif fazı, batarya üzerinden haberleşme 0V – 3.3V (dijital) Mavi
    6 D+ Data Plus USB veri hattı pozitif fazı, şarj protokolü el sıkışma 0V – 3.3V (dijital) Mor / Beyaz
    7 GND Ground (Aux) İlave topraklama, EMI filtreleme ve stabilite 0V Siyah
    8 B+ Battery Positive (Aux) İlave güç hattı, yüksek akım senaryolarında paralel iletim 3.7V – 4.4V Kırmızı
    Kritik Uyarı: B+ ve GND pinlerinin kısa devre yapması, anakart üzerindeki batarya yönetim entegresinin (PMIC) anında hasar görmesine neden olabilir. Ölçüm işlemlerinde mutlaka dijital multimetrenin doğru polarite ayarı yapılmalıdır.

    4. Güç ve Topraklama Hattı Analizi (B+ / GND)

    Cep telefonu batarya konnektörü üzerindeki B+ (Battery Positive) ve GND (Ground) pinleri, cihazın tüm enerji ihtiyacını karşılayan birincil güç aktarım kanallarını oluşturur. Li-Po (Lityum Polimer) ve Li-Ion batarya paketlerinde, nominal voltaj 3.7V iken, tam şarj durumunda bu değer 4.35V – 4.4V seviyelerine ulaşabilir. Hızlı şarj (Fast Charging) protokolleri devreye girdiğinde, bu hatlardan geçen akım 3A – 5A seviyelerine çıkabilir.

    GND hattı, sadece referans potansiyel sağlamakla kalmaz; aynı zamanda tamamlayıcı akım yolu (return path) olarak çalışır. Çift GND pinli yapılandırma, yüksek akım anlarında oluşabilecek potansiyel farkları (ground bounce) minimize ederek, hassas dijital sinyallerin bütünlüğünü korumaktadır. Özellikle oyun performansı veya 4K video kaydı gibi yüksek güç tüketimi senaryolarında, cep telefonu batarya konnektörü üzerindeki paralel GND pinlerinin önemi kritik hale gelmektedir.

    web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    Parametre B+ (Pozitif) GND (Topraklama) Teknik Not
    Nominal Voltaj 3.7V DC 0V (Referans) Li-Po hücre standart değeri
    Maksimum Voltaj 4.4V DC 0V Hızlı şarj sonu cut-off voltajı
    Minimum Voltaj 3.0V DC 0V Deep discharge koruma eşiği
    Maksimum Akım 5A (peak) 5A (return) 45W – 65W hızlı şarj desteği
    Kontakt Direnç < 15 mΩ < 15 mΩ Düşük direnç, ısı oluşumunu engeller
    İzolasyon Direnci > 100 MΩ > 100 MΩ B+ ile GND arası yalıtım
    Kısa Devre Akımı 20A – 50A (anlık) – Batarya iç direncine bağlı, PTC koruma gerekli

    5. Akıllı Batarya Yönetimi (BT ID / NTC)

    Modern akıllı batarya sistemleri, sadece enerji depolama ünitesi olmanın ötesinde, cihaz ile entegre bir alt sistem olarak çalışmaktadır. Cep telefonu batarya konnektörü üzerindeki BT ID (Battery Identification) ve NTC (Negative Temperature Coefficient) pinleri, bu akıllı yönetimin temel yapı taşlarını oluşturur. BT ID hattı, genellikle 1-Wire veya basit analog/digital protokol üzerinden batarya paketi içindeki EEPROM entegresi ile iletişim kurar.

    BT ID üzerinden aktarılan bilgiler arasında; batarya model kodu, üretici bilgisi, nominal kapasite (mAh), döngü sayısı (cycle count), üretim tarihi ve kalibrasyon verileri bulunur. OEM (Original Equipment Manufacturer) bataryalarda, bu veriler olmadan cihaz şarj almayabilir veya performansı kısıtlanabilir. NTC pinine bağlı termistör ise, batarya hücre yüzey sıcaklığını sürekli izleyerek, 45°C üzeri durumlarda şarj akımını azaltan veya şarjı durduran termal koruma algoritmalarını tetikler.

    web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    Pin Bileşen Ölçüm Tipi Normal Değer Aralığı Arıza Eşiği
    BT ID DS2502 / Benzeri EEPROM Dijital veri / Analog pulldown 1.8V – 2.8V (idle) 0V (kısa devre) veya OV (açık devre)
    NTC 10K NTC Termistör (B=3380) Analog gerilim bölücü 25°C’de ~1.5V (Vref=3.3V) < 0.3V (aşırı sıcak) veya > 2.8V (soğuk)
    BT ID Kimlik Dirençi (ID Resistor) Analog direnç ölçümü 10KΩ – 100KΩ (üreticiye göre değişken) OL (açık devre) veya 0Ω (kısa devre)
    NTC Termistör Direnç Değeri Ohm cinsinden direnç ~10KΩ @ 25°C < 1KΩ (>85°C) veya > 100KΩ (<0°C)
    Teknik Not: NTC termistörünün B (Beta) sabiti genellikle 3380K – 3950K aralığındadır. Sıcaklık arttıkça direnç logaritmik olarak düşer. Teknik servis ortamında, termistörü simüle etmek için 10K sabit direnç bağlanması, batarya olmadan cihazın açılmasını sağlayabilir.

    6. Veri İletişim Hattı (D+ / D-)

    Cep telefonu batarya konnektörü üzerinde bulunan D+ (Data Plus) ve D- (Data Minus) pinleri, USB 2.0 diferansiyel veri hattının batarya paketi içine uzantısı niteliğindedir. Bu pinler, özellikle Qualcomm Quick Charge, Samsung Adaptive Fast Charging ve USB Power Delivery (PD) protokollerinde, şarj cihazı ile telefon arasındaki el sıkışma (handshake) mekanizmasında kullanılır. Batarya üzerinden bu pinlerin geçişi, bazı üreticilerin batarya içindeki BMS entegresi üzerinden şarj kontrolünü gerçekleştirmesine olanak tanır.

    D+ ve D- hatları, diferansiyel sinyal iletimi prensibiyle çalışır. İki hat arasındaki voltaj farkı (Vdiff = VD+ – VD-), lojik 1 ve lojik 0 durumlarını belirler. USB 2.0 standardında, lojik 1 için Vdiff > 200mV, lojik 0 için Vdiff < -200mV beklenir. Cep telefonu batarya konnektörü üzerindeki bu hatların kontakt direnci artışı veya krosstalk (parazit) oluşumu, şarj protokolü hatalarına ve yavaş şarj sorunlarına yol açabilir.

    web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    Parametre D+ (Data Plus) D- (Data Minus) USB 2.0 Standardı
    Sinyal Tipi Diferansiyel + faz Diferansiyel – faz USB 2.0 Full Speed (12 Mbps)
    Çalışma Voltajı 0V – 3.3V 0V – 3.3V CMOS lojik seviyeleri
    Lojik 1 Eşiği VD+ > VD- + 200mV – Diferansiyel algılama
    Lojik 0 Eşiği – VD- > VD+ + 200mV Diferansiyel algılama
    Şarj El Sıkışma QC 2.0/3.0 voltaj seviyeleri QC 2.0/3.0 voltaj seviyeleri D+/D- üzerinden protokol iletimi
    Empedans 90Ω ± 15% (diferansiyel) 90Ω ± 15% (diferansiyel) Karakteristik empedans eşleşmesi

    7. Voltaj ve Direnç Karakteristikleri

    Başarılı bir arıza teşhisi için, cep telefonu batarya konnektörü üzerindeki her bir pinin normal çalışma koşullarındaki voltaj ve direnç değerlerinin bilinmesi zorunludur. Aşağıdaki tablo, cihaz kapalı (shutdown), standby ve aktif kullanım modlarında ölçülen tipik değerleri özetlemektedir. Bu değerler, üreticiden üreticiye değişiklik gösterebilir; ancak genel eğilimler tüm modern akıllı telefonlar için geçerlidir.

    web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    Pin Cihaz Kapalı (V) Standby Mod (V) Aktif Kullanım (V) Direnç (Anakarta GND’ye)
    B+ 3.7V – 4.4V 3.7V – 4.4V 3.3V – 4.4V (yüke bağlı) OL (açık devre) – Yüksek MΩ
    BT ID 1.8V – 2.8V 1.8V – 2.8V (pulse) 1.8V – 2.8V (pulse) 10KΩ – 100KΩ (pull-up/down)
    NTC 1.0V – 2.0V 1.0V – 2.0V 0.8V – 2.2V (termal değişim) ~10KΩ @ 25°C (NTC karakteristiği)
    GND 0V 0V 0V (referans) 0Ω (kısa devre)
    D- 0V – 0.5V 0V – 2.0V (data) 0V – 3.3V (sinyal) 40Ω – 90Ω (empedans eşleşmesi)
    D+ 0V – 0.5V 0V – 2.0V (data) 0V – 3.3V (sinyal) 40Ω – 90Ω (empedans eşleşmesi)
    Ölçüm Protokolü: Voltaj ölçümlerinde multimetrenin DCV modunda ve yüksek iç dirençli (10MΩ+) prob kullanılması zorunludur. Direnç ölçümlerinde cihazın bataryasız ve tamamen kapalı olduğundan emin olunmalıdır; aksi halde anakart entegreleri hasar görebilir.

    8. Cep Telefonu Batarya Konnektörü Tamiri ve Değişim Prosedürü

    Cep telefonu batarya konnektörü arızaları, teknik servis pratiğinde sıkça karşılaşılan ve doğru müdahale edilmediğinde anakart seviyesinde ikincil hasarlara yol açabilen sorunlardır. Konnektör değişimi, genellikle fiziksel kırılma, pin oksidasyonu, korozyon veya lehim hatası (cold solder joint) senaryolarında gereklidir. Bu bölümde, adım adım standart operasyon prosedürü (SOP) sunulmaktadır.

    Cep telefonu batarya konnektörü tamiri infografik - Pin şeması ve değişim adımları

    Şekil 2: Cep Telefonu Batarya Konnektörü Tamiri İnfografik – Pinout Şeması ve Teknik Referans

    8.1. Gerekli Ekipman ve Aletler

    web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    Ekipman Spesifikasyon Fonksiyon
    Sıcak Hava İstasyonu 350°C – 400°C, 40-60L/min hava akışı Eski konnektörün lehim eritilerek sökülmesi
    Dijital Multimetre True RMS, 10MΩ giriş empedansı Pin voltaj ve direnç doğrulama ölçümleri
    Mikroskop / Büyüteç 10x – 20x optik zoom Pin hizalama ve lehim kontrolü
    Cımbız / Penset ESD güvenli, anti-manyetik Konnektör manipülasyonu ve yerleştirme
    Lehim Teli Sn63/Pb37 veya SAC305, 0.3mm – 0.5mm çap Yeni konnektörün anakarta lehimlenmesi
    Flux No-clean, ROL0 aktivite sınıfı Lehim ıslatma ve oksit temizliği
    Isı Yalıtım Bantı Polyimide (Kapton), 5mm – 10mm Çevre komponentlerin ısıdan korunması
    PCB Temizleyici IPA (%99 İzopropil Alkol) Flux kalıntısı temizliği ve korozyon önlemi

    8.2. Değişim Adımları

    Adım 1 – Hazırlık: Cihaz tamamen kapatılmalı ve batarya bağlantısı kesilmelidir. ESD bilekliği takılarak statik deşarj riski elimine edilmelidir. Anakart üzerindeki cep telefonu batarya konnektörü çevresindeki hassas komponentler (kapasitörler, dirençler, RF kalkanları) Kapton bant ile korunmalıdır.

    Adım 2 – Eski Konnektörün Sökülmesi: Sıcak hava istasyonu 380°C civarında ayarlanarak, konnektörün altından homojen ısı uygulanır. Lehim erime noktasına ulaştığında, cımbız yardımıyla konnektör nazikçe kaldırılır. Kuvvet uygulanmamalıdır; zorlanan söküm, PCB’de pad lift (pad kopması) veya trace hasarına neden olabilir.

    Adım 3 – Pad Temizliği: Eski lehim kalıntıları solder wick (emici fitil) ve havya ile temizlenir. Pad yüzeyleri düz ve parlak olmalıdır. Okside olmuş pad’ler, ince zımpara veya fiber kalemle hafifçe temizlenebilir, ardından flux uygulanır.

    Adım 4 – Yeni Konnektörün Yerleştirilmesi: Yedek cep telefonu batarya konnektörü, orijinaline birebir uyumlu OEM veya yüksek kaliteli aftermarket parça olmalıdır. Konnektör, pad’ler üzerine hizalanarak cımbızla sabitlenir. Sıcak hava istasyonu ile lehimler tekrar akışkan hale getirilir. Pinlerin PCB üzerindeki ilgili pad’lere denk geldiği mikroskop altında kontrol edilmelidir.

    Adım 5 – Lehim Doğrulama: Tüm pinlerde fillet (kemer) şeklinde, parlak ve pürüzsüz lehim görünümü sağlanmalıdır. Solder bridge (kısa devre) oluşmuşsa, solder wick ile düzeltilmelidir. Multimetre ile B+ ile GND arası kısa devre kontrolü yapılmalıdır.

    Adım 6 – Temizlik ve Test: IPA ile PCB temizlendikten sonra, yeni batarya bağlanır ve cihaz boot edilmeye çalışılır. Şarj portundan voltaj girişi yapılarak, konnektör üzerindeki B+ voltajının artığı doğrulanır. BT ID ve NTC pinlerinin değerleri ölçülerek, batarya tanımlama ve sıcaklık izleme fonksiyonlarının aktif olduğu teyit edilir.

    9. Anakart Batarya Soketi Lehimleme Teknikleri

    SMT (Surface Mount Technology) konnektör lehimleme işlemi, cep telefonu batarya konnektörü tamiri sürecinin en kritik aşamasıdır. FPC konnektörlerin ince kontak pinleri ve plastik gövdesi, aşırı ısıya karşı oldukça hassastır. İdeal lehimleme profili, preheat (ön ısıtma), soak (ısı emme), reflow (akış) ve cooling (soğuma) fazlarından oluşur.

    web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    Faz Sıcaklık Aralığı Süre Amaç
    Preheat (Ön Isıtma) 25°C → 150°C 60 – 90 saniye Termal şok önleme, PCB ve komponentlerin hazırlanması
    Soak (Isı Emme) 150°C → 180°C 60 – 90 saniye Homojen ısı dağılımı, flux aktivasyonu
    Reflow (Akış) 180°C → 245°C 30 – 60 saniye Lehimin likit hale geçmesi, intermetalik bağ oluşumu
    Cooling (Soğuma) 245°C → 25°C Doğal soğuma Kristal yapı bütünlüğü, mekanik dayanım
    Lehimleme Uyarısı: Plastik konnektör gövdesinin erime sıcaklığı genellikle 260°C – 280°C arasındadır. Reflow sıcaklığının 250°C’yi aşmaması ve uygulama süresinin 90 saniyeyi geçmemesi esastır. Aksi halde konnektör deforme olur ve kontak pinleri yer değiştirir.

    10. Arıza Teşhis Akış Şeması

    Sistematik arıza teşhisi, gereksiz parça değişimini önleyerek hem maliyet hem de zaman optimizasyonu sağlar. Aşağıdaki tablo, cep telefonu batarya konnektörü ile ilişkili en yaygın belirtiler, olası köken nedenleri ve teşhis yöntemlerini özetlemektedir.

    web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    Belirti / Şikayet Olası Neden Teşhis Yöntemi Çözüm / Müdahale
    Cihaz hiç açılmıyor, şarj almıyor B+ veya GND pin kopması, kısa devre Multimetre ile B+-GND voltajı ve direnci ölçümü Konnektör değişimi, trace onarımı
    Batarya yüzdesi gösterilmiyor veya hatalı BT ID hattı açık devre, EEPROM arızası BT ID voltajı ve direnç ölçümü, osiloskopla data pulse kontrolü Konnektör değişimi veya batarya değişimi
    Şarj sırasında aşırı ısınma, şarj duruyor NTC termistör arızası, yanlış değer NTC pin voltajı ölçümü, farklı sıcaklıklarda direnç takibi NTC simülasyon direnci veya batarya değişimi
    Yavaş şarj, “uyumsuz batarya” uyarısı D+ / D- pin oksidasyonu, haberleşme hatası D+ ve D- pinleri arası direnç ve voltaj ölçümü Konnektör temizliği veya değişimi
    Cihaz bataryalı açılıyor, şarjsız kapanıyor B+ pin kontakt direnci artışı, gevşek bağlantı B+ üzerinde yük altında voltaj düşümü ölçümü Konnektör değişimi, kontak temizliği
    Rastgele yeniden başlatma, donma GND pin kopukluğu, unstable referans voltajı GND pinleri arası süreklilik (continuity) testi GND trace onarımı, konnektör değişimi
    Batarya şişme, gaz kokusu NTC arızasına bağlı aşırı şarj, BMS hatası NTC devre dışı kalma testi, PMIC log incelemesi Batarya ve konnektör değişimi, anakart kontrolü

    11. Sonuç ve Değerlendirme

    Bu teknik dokümanda, modern akıllı telefonlarda kullanılan 8 pinli FPC yapısındaki cep telefonu batarya konnektörü pinout şeması kapsamlı bir şekilde analiz edilmiş ve teknik servis uygulamalarına yönelik pratik rehberler sunulmuştur. B+, BT ID, NTC, GND, D- ve D+ pinlerinin elektriksel karakteristikleri, voltaj ve direnç değerleri ile birlikte sistematik olarak tablolaştırılmıştır.

    Empirik bulgular, cep telefonu batarya konnektörü arızalarının büyük çoğunluğunun fiziksel kırılma, oksidasyon ve lehim hatası kökenli olduğunu göstermektedir. Doğru teşhis ekipmanları (dijital multimetre, sıcak hava istasyonu, mikroskop) ve standart operasyon prosedürleri kullanıldığında, anakart seviyesindeki bu arızaların %90’ından fazlası başarıyla onarılabilmektedir. BT ID ve NTC pinlerinin akıllı batarya yönetimindeki rolü, sadece güç aktarımından ibaret olmayan modern konnektör mimarilerinin ne denli karmaşık hale geldiğini ortaya koymaktadır.

    Gelecekteki çalışmalarda, USB-C Power Delivery 3.1 ve batarya içi BMS entegrasyonunun artmasıyla birlikte, cep telefonu batarya konnektörü pin sayısının ve haberleşme protokollerinin daha da evrileceği öngörülmektedir. Teknik servis uzmanlarının, bu evrimi yakından takip etmeleri ve sürekli eğitimlerini güncellemeleri, sektörde rekabet avantajı sağlayacaktır.

    Uygulama Önerisi: Bu dokümanda sunulan voltaj ve direnç değerleri, referans niteliğindedir. Her cihaz modeli için üretici teknik servis kılavuzları (service manual) temel alınmalıdır. Özellikle Apple ve Samsung gibi üreticilerde, batarya kimlik doğrulama şifrelemesi nedeniyle aftermarket batarya kullanımı yazılımsal kısıtlamalara yol açabilmektedir.

    12. Kaynakça ve Dış Bağlantılar

    Bu teknik makalede kullanılan veriler ve şematik referanslar aşağıdaki kaynaklardan derlenmiştir:

    1. Cep Telefonu Tamir Kursu – Ana Kaynak ve Eğitim Portalı – Teknik servis eğitimleri, batarya konnektörü değişimi ve anakart tamir modülleri.
    2. Batarya Tamiri ve Değişimi Teknik Kılavuzu – Cep Telefonu Tamir Kursu – Li-Po batarya güvenlik prosedürleri ve voltaj karakteristikleri.
    3. Anakart Tamir Teknikleri – Cep Telefonu Tamir Kursu – SMT lehimleme, FPC konnektör değişimi ve mikroskobik onarım yöntemleri.
    4. USB Implementers Forum. “Universal Serial Bus 2.0 Specification.” 2000. USB 2.0 diferansiyel sinyal protokolü ve D+/D- pin karakteristikleri.
    5. IEEE 1725-2011 Standard for Rechargeable Batteries for Cellular Telephones. Batarya kimlik doğrulama ve termal koruma standartları.
    6. Maxim Integrated. “1-Wire Communication with a Microchip PIC18 Microcontroller.” Application Note 6204. BT ID / 1-Wire protokolü uygulamaları.
    7. Murata Manufacturing. “NTC Thermistors for Temperature Sensing and Compensation.” Technical Note. NTC termistör B sabiti ve karakteristik eğrileri.



    Devamını Oku

    Bir yanıt yazın

    Göz Atınız

    Xiaomi Tamir Kursu
    Redmi Note 14 5G ve POCO M7 Pro G imei ve Anakart Kapsamlı Tamir ve Onarım Rehberi
    Xiaomi Tamir Kursu
    Xiaomi 13T Pro Corot Kritik Veri Onarımı ve IMEI Düzenleme Teknik Rehberi
    Laptop Macbook Tamir Kursu
    Bilgisayar Donanım Şeması – Cep telefonu tamir kursu
    Cep Telefonu Tamir Kursu
    Cep Telefonu Besleme Hatları Arızası ve Tamiri
    Cep Telefonu Tamir Kursu
    Cep Telefonu Batarya Konnektörü 8 Pinli FPC Şema ve Kapsamlı Tamir Rehberi
    Cep Telefonu Tamir Kursu
    EMMC Dead Problem Teşhis ve Onarım Kılavuzu
    error: Content is protected !!
