IC Nedir? Entegre Devre Çalışma Prensibi ve Teknik Servis Uygulamaları

Özet: Günümüz elektronik cihazlarının vazgeçilmez yapı taşı olan entegre devre (IC – Integrated Circuit), milyarlarca transistörün silisyum bir wafer üzerinde nanometrik ölçekte bir araya getirilmesiyle oluşur. Bu makalede; IC’nin fiziksel yapısı, çalışma prensibi, paketleme çeşitleri, üretim teknolojileri, teknik servis ortamında karşılaşılan IC arızaları, tespit yöntemleri ve profesyonel IC rework – reballing süreçleri akademik düzeyde, uygulamalı örneklerle incelenmektedir. Özellikle cep telefonu anakart tamiri ve BGA entegre devre uygulamaları üzerine odaklanılmıştır.

Bölüm 1

IC Nedir? Entegre Devre Tanımı ve Tarihsel Gelişim

Entegre devre (Integrated Circuit – IC), yarı iletken malzeme (genellikle silisyum) üzerine litografik yöntemlerle üretilmiş, binlerce hatta milyarlarca aktif ve pasif elektronik bileşeni (transistör, diyot, direnç, kapasitör) tek bir küçük çip üzerinde birleştiren mikroelektronik yapıdır. 1958 yılında Jack Kilby tarafından icat edilen IC teknolojisi, elektronik endüstrisinde devrim niteliğinde bir dönüşüm başlatmış ve Moore Yasası çerçevesinde her iki yılda bir transistör sayısının ikiye katlanması trendini doğurmuştur.

IC’lerin en temel avantajı; boyut küçültme, güç tüketimi optimizasyonu, hız artışı ve maliyet düşürme gibi dört kritik parametreyi aynı anda sağlamasıdır. Teknik servis perspektifinden bakıldığında, modern bir akıllı telefon anakartında 50’den fazla farklı IC bulunabilir. Bu entegre devreler; merkezi işlem birimi (CPU), grafik işlem birimi (GPU), güç yönetimi IC’si (PMIC), Wi-Fi/BT kombinasyon modülü, ses kodlayıcı (Audio Codec), şarj IC’si ve dokunmatik kontrolcü gibi hayati fonksiyonları yönetir.

Bölüm 2

Entegre Devre Çalışma Prensibi: Fiziksel ve Elektriksel Temeller

IC’nin çalışma prensibini anlamak için yarı iletken fizikğinin temel kavramlarına hakim olmak gerekir. Silisyum atomu, periyodik tabloda dört değerlikli bir element olarak kristal yapı içinde dört komşu atomla kovalent bağ oluşturur. Bu yapıya katkı maddeleri (dopant) eklenerek iki farklı bölge elde edilir: n-tip (negatif yük taşıyıcıları – elektronlar fazlalığı) ve p-tip (pozitif yük taşıyıcıları – delikler fazlalığı). Bu iki bölgenin birleşim noktasına p-n bağlantısı (diyot) denir ve transistörlerin temelini oluşturur.

2.1. Transistörün Anahtarlama Fonksiyonu

Modern IC’lerde kullanılan MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) yapıları, kapı (gate) ucuna uygulanan voltajla kaynak (source) ve lavabo (drain) uçları arasındaki akışı kontrol eder. Bu anahtarlama mekanizması, dijital mantık kapılarının (AND, OR, NOT, NAND, XOR) temelini oluşturur. Milyarlarca bu tür transistörün bir araya gelmesiyle bellek hücreleri, aritmetik mantık birimleri (ALU) ve işlemci çekirdekleri oluşturulur.

2.2. IC İçindeki Katmanlar ve İletişim Yolları

Bir entegre devre, yalnızca transistörlerden ibaret değildir. Üst üste binen metal katmanlar (interconnect layers), transistörleri birbirine bağlayan iletken yolları oluşturur. Günümüzde üretilen ileri düzey IC’lerde 15’in üzerinde metal katman bulunabilir. Bu katmanlar arasındaki bağlantılar vias (dikey iletim kanalları) aracılığıyla sağlanır. Teknik servis bağlamında, bu ince metal yolların termal şok veya fiziksel stres sonucu kopması (open circuit) veya kısa devre yapması, cihazda fonksiyon kaybına neden olan en zor tespit edilebilen arıza türlerindendir.

2.3. Güç Tüketimi ve Termal Yönetim

IC’ler çalışırken dinamik güç (P = C × V² × f) ve statik sızıntı gücü olmak üzere iki temel kaynakla ısı üretir. Burada C kapasitans, V çalışma voltajı ve f saat frekansıdır. Yüksek performanslı bir akıllı telefon işlemcisi (SoC) yoğun yük altında 5–10 Watt arası ısı çıkışı yapabilir. Bu ısının anakart üzerindeki IC’ler arasında dengeli dağıtılamaması durumunda; termal genleşme farkları nedeniyle BGA lehim toplarında çatlaklar (microfractures) oluşabilir. İşte bu nedenle teknik servis uzmanları, IC arızalarını incelerken termal profili mutlaka göz önünde bulundurmalıdır.

Bölüm 3

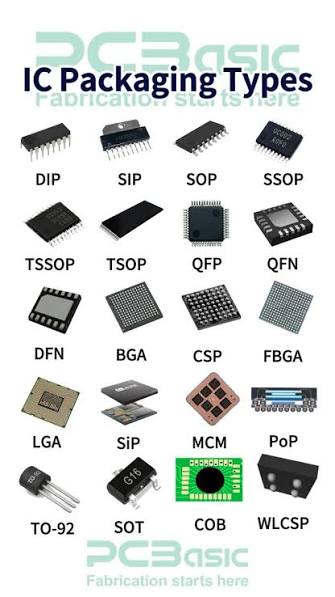

IC Paket Çeşitleri ve Teknik Özellikler

Entegre devrenin fiziksel şekli, anakartla olan bağlantısını ve teknik serviste uygulanacak yöntemi doğrudan belirler. IC paketleme teknolojisi, cihazların küçülmesiyle birlikte dramatik evrim geçirmiştir.

3.1. Geleneksel THT (Through-Hole Technology) Paketler

DIP (Dual In-line Package) en bilinen THT paketidir. Bacakları (pin) anakart üzerinden geçerek alt yüzeyde lehimlenir. Günümüzde cep telefonu gibi kompakt cihazlarda neredeyse hiç kullanılmaz; ancak bazı güç transistörü ve eski nesil devrelerde karşılaşılabilir.

3.2. SMD (Surface Mount Device) Paketler

Yüzey montaj teknolojisi, modern tüketici elektroniğinin temelini oluşturur. SOIC, SOP, SSOP, TSSOP, QFP, QFN gibi çeşitler, pinlerin anakart yüzeyine yatay olarak lehimlenmesini sağlar. Teknik serviste bu paketlerin değişimi için hot air gun ve precision soldering station kullanılır.

3.3. BGA (Ball Grid Array) ve Gelişmiş Paketler

BGA, pinlerin çip altında lehim topu (solder ball) şeklinde dizilmesiyle anakart üzerindeki pad’lere bağlanır. Yüksek pin sayısı (500+), kısa sinyal yolları ve kompakt yapı avantajları nedeniyle akıllı telefon CPU, RAM ve PMIC gibi kritik IC’lerde yaygın olarak kullanılır. Teknik servis açısından BGA değişimi, en karmaşık ve donanım gerektiren işlemdir; çünkü lehim topları görsel olarak erişilemez durumdadır.

Bölüm 4

Entegre Devre Üretim Teknolojisi: Silisyumdan Çipe

IC(Chip-çip-entegre) üretimi, insan elinin değmediği, nanometrik hassasiyet gerektiren bir süreçtir. Bu süreci anlamak, teknik servis uzmanının IC’nin fiziksel sınırlarını ve termal hassasiyetini kavraması açısından kritiktir.

4.1. Wafer Üretimi ve Litografi

Üretim, silisyum yüzeyin ince dilimler halinde kesilmesiyle elde edilen wafer (genellikle 300 mm çapında) ile başlar. Wafer yüzeyine fotolitografi (photolithography) teknikleriyle devre deseni aktarılır. Günümüzde en ileri üretim tesislerinde (TSMC, Samsung Foundry) 3 nm ve 2 nm süreç node’ları kullanılmaktadır. Bu ölçekte bir transistörün kapı uzunluğu, bir insan saç telinin kalınlığının yaklaşık 50.000’de biri kadardır.

4.2. Katman Biriktirme ve İletim Yolları

Transistörlerin üzerine, kimyasal buhar biriktirme (CVD) ve fiziksel buhar biriktirme (PVD) yöntemleriyle yalıtkan (SiO₂, low-k dielectric) ve iletken (bakır, alüminyum, tungsten) katmanlar eklenir. Her katman arasında kimyasal-mekanik parlatma (CMP) işlemi uygulanarak düzlemlik sağlanır. Teknik serviste IC’ye uygulanan aşırı ısı (örneğin 350°C üzeri hot air gun ayarları), bu ince katmanlar arasındaki CTE (Thermal Expansion Coefficient) uyumsuzluğundan dolayı delaminasyon (katman ayrışması) riskini artırır.

4.3. Dicing, Wire Bonding ve Flip-Chip

Wafer üzerindeki binlerce çip, dicing işlemiyle birbirinden ayrılır. Sonrasında çip, paket içine yerleştirilir ve anakartla bağlantısı sağlanır. Geleneksel wire bonding yönteminde altın veya bakır tellerle çip pad’leri paket pinlerine bağlanırken; yüksek performanslı IC’lerde (CPU, GPU) flip-chip ve Controlled Collapse Chip Connection (C4) teknolojisi kullanılır. Flip-chip yapısında çip ters çevrilerek lehim topları doğrudan anakart veya interposer üzerine oturtulur. Bu yapı, teknik serviste reballing işleminin zorunlu olduğu senaryoları doğurur.

Bölüm 5

Teknik Serviste IC Arıza Tespit Yöntemleri

Bir teknik servis uzmanı, anakart üzerindeki IC’lerin arızalı olup olmadığını belirlemek için sistematik bir yaklaşım benimsemelidir. Rastgele IC değişimi, hem ekonomik kayıp hem de anakart hasarı riski taşır.

5.1. Görsel İnceleme ve Mikroskopik Analiz

İlk adım her zaman stereo mikroskop (10x–40x büyütme) altında fiziksel incelemedir. Uzman, IC paketinde çatlak, yanma izi, korozyon, lehim topu çatlağı (BGA durumunda), çevre bileşenlerde deformasyon gibi belirtileri arar. Özellikle su hasarı (liquid damage) durumlarında IC pinleri ve pad’leri arasında beyaz veya yeşil oksitlenme (korozyon) görülebilir.

5.2. Termal Kamera ile Sıcak Nokta Tespiti

Termal kamera (infrared thermal imager), çalışan anakart üzerindeki anormal ısı dağılımlarını görselleştirir. Kısa devre yapmış bir IC, normalden çok daha yüksek sıcaklıkta (hot spot) görünür. Örneğin; bir PMIC IC’si normalde 40–50°C arasında çalışırken, iç kısa devre durumunda 80°C üzerine çıkabilir. Termal kamera, bu tür anomalileri anında tespit ederek teşhisi hızlandırır.

5.3. X-Ray Görüntüleme

BGA, QFN ve CSP paketli IC’ler için X-Ray cihazı vazgeçilmezdir. X-Ray sayesinde; lehim toplarının dağılımı, köprüleme (bridging), açık devre (open), top eksikliği ve çip altındaki delaminasyon görülebilir. Özellikle çift katmanlı BGA (PoP – Package on Package) yapılarında, üst katman (örneğin RAM) ve alt katman (örneğin CPU) arasındaki bağlantıların sağlığı X-Ray ile değerlendirilir.

5.4. Elektriksel Ölçüm ve Protokol Analizi

Multimetre, osiloskop ve mantık analizörü ile IC’nin besleme voltajları (V_CC, V_DD), saat sinyalleri (CLK), veri hatları (DATA) ve kontrol sinyallerinin (ENABLE, RESET, INTERRUPT) doğruluğu ölçülür. Örneğin bir I²C haberleşme protokolü kullanan sensör IC’sinde; SDA ve SCL hatlarında pull-up dirençleri sağlamken, IC’nin ACK (acknowledge) sinyali vermemesi, IC’nin haberleşme biriminde hasar olduğunu gösterir.

5.5. Boot Log ve Yazılım Tabanlı Teşhis

Bazı durumlarda anakart kısmen çalışır durumdadır ve seri konsol (UART) üzerinden boot log okunabilir. Log’daki hata mesajları (örneğin “PMIC failure”, “CPU stuck”, “DDR training failed”), arızalı IC’yi işaret edebilir. Bu yöntem, özellikle anakart onarımında zaman kazandıran bir teşhis aracıdır.

Bölüm 6

IC Değişim ve Rework (Reballing) Süreci

Arızalı IC’nin tespitinden sonra, doğru rework (yeniden işleme) prosedürü uygulanmalıdır. Bu süreç, anakartın diğer bileşenlerine zarar vermeden, yeni IC’nin güvenilir şekilde monte edilmesini hedefler.

6.1. BGA IC Sökümü (Desoldering)

BGA IC’nin sökümünde pre-heater (alt ısıtıcı) ve hot air gun (üst ısıtıcı) birlikte kullanılır. Pre-heater, anakartın genel termal profilini yükselterek termal şok riskini azaltır (genellikle 150–180°C). Hot air gun ise IC’nin üzerine odaklanarak lehim toplarının erimesini sağlar (kurşunsuz lehim için 217–221°C eutectic nokta). Sıcaklık profili, IC’nin datasheet‘inde belirtilen maksimum paket sıcaklığını (genellikle 245–260°C) aşmamalıdır.

6.2. Pad Temizliği ve Reballing

IC söküldükten sonra anakart üzerindeki pad’lerde eski lehim kalıntıları bulunur. Lehim emme teli (solder wick) ve uygun flux ile pad’ler düzleştirilir. Yeni IC’nin montajı için iki yol vardır: (1) Anakart üzerine yeni lehim pastası (solder paste) baskısı yapılarak yeni IC yerleştirilmesi; (2) Arızalı IC’nin yerine reballing yapılmış (altına yeni lehim topları eklenmiş) bir IC kullanılması. Reballing işlemi, reballing şablonu (stencil) ve solder paste kullanılarak hassas şekilde gerçekleştirilir.

6.3. Yeniden Lehimleme (Reflow) Profili

Yeni IC’nin anakarta lehimlenmesi, belirli bir termal profil (thermal profile) izlenerek yapılır. Kurşunsuz lehim (SAC305 – Sn96.5/Ag3.0/Cu0.5) için tipik profil:

• Pre-heat: 150°C’ye kadar yavaş ısıtma (60–90 saniye)
• Soak: 150–180°C arasında dengelenme (60–90 saniye)
• Reflow: 217°C üzerine çıkış, peak 235–245°C (30–40 saniye)
• Cooling: Kontrollü soğuma (≤4°C/saniye)

Bu profilin dışına çıkılması; pad çekirdeklenmesi (pad lifting), anakart katman ayrışması (delamination) veya IC paket çatlağı riskini artırır.

6.4. Sonrası Test ve Doğrulama

Montaj tamamlandıktan sonra; görsel kontrol, X-Ray doğrulama, elektriksel ölçüm ve fonksiyonel test (cihazı çalıştırma) aşamaları sırasıyla uygulanır. Özellikle RAM IC’si (PoP yapıda) değişimlerinde, cihazın boot etmesi ve bellek testlerini geçmesi, başarılı rework’ün en kesin kanıtıdır.

Bölüm 7

Cep Telefonu Anakartında IC Uygulamaları

Modern bir akıllı telefon anakartı (PCB), onlarca farklı fonksiyona sahip IC’lerin karmaşık bir dansıdır. Her IC’nin arızası, farklı bir semptom demetine yol açar.

7.1. SoC (System on Chip) – Merkezi İşlem Birimi

Qualcomm Snapdragon, Apple A-serisi, Samsung Exynos, MediaTek Dimensity gibi SoC’ler; CPU, GPU, ISP (Image Signal Processor), NPU (Neural Processing Unit) ve modem alt birimlerini tek bir çip içinde barındırır. SoC arızalarında cihaz genellikle hiç boot etmez, ekranda logo takılı kalır veya aşırı ısınır. SoC değişimi, en yüksek teknik beceri ve ekipman gerektiren işlemdir; çünkü genellikle PoP RAM üzerinde bulunur ve anakartın merkezindedir.

7.2. PMIC (Power Management IC)

PMIC, batarya voltajını (3.7–4.4V) anakart üzerindeki farklı alt devrelere (1.8V, 3.3V, 5V, vb.) dönüştüren, şarj kontrolünü yöneten ve güç sıralamasını (power sequencing) kontrol eden kritik bir IC’dir. PMIC arızalarında; cihaz şarj olmaz, hiç açılmaz, aniden kapanır veya belirli bir voltaj hattı kaynaklı fonksiyon kaybı (örneğin kamera güç hattı) görülür.

7.3. RF ve Modem IC’leri

Transceiver (TRX), Power Amplifier (PA), Antenna Switch Module (ASM) gibi RF zinciri IC’leri, cihazın şebeke (2G/3G/4G/5G), Wi-Fi, Bluetooth ve GPS bağlantısını sağlar. Bu IC’lerdeki arızalar; “Şebeke Yok”, “Arama Yapılamıyor”, “Wi-Fi Açılmıyor” gibi belirgin semptomlara neden olur. RF IC’lerin değişiminde, ESD koruma ve kalibrasyon konularına özellikle dikkat edilmelidir.

7.4. Ses ve Dokunmatik IC’leri

Audio Codec (WCD/Cirrus Logic) ve Touch IC (Synaptics/Goodix), kullanıcı deneyimini doğrudan etkileyen bileşenlerdir. Audio Codec arızalarında hoparlör, mikrofon veya kulaklık çıkışında bozulma görülürken; Touch IC arızalarında dokunmatik ekran tepkisiz kalabilir veya hayalet dokunuşlar (ghost touches) oluşabilir. Bu IC’ler genellikle QFN veya küçük BGA paketindedir ve değişimi orta düzey teknik bilgi gerektirir.

Bölüm 8

Sık Karşılaşılan IC Arızaları ve Çözüm Stratejileri

Teknik servis pratiğinde belirli arıza modelleri tekrarlayan desenler oluşturur. Bu desenleri tanımak, teşhis süresini kısaltır ve başarı oranını artırır.

8.1. Termal Arıza (Thermal Cycling) Hasarı

Cihazın günlük kullanımda sıcak-soğuk döngülerine maruz kalması, BGA lehim toplarında intermetallic compound (IMC) büyümesine ve sonunda çatlaklara neden olur. Bu durum, özellikle eski nesil cihazlarda “reflow” (anakart ısıtma) onarımıyla geçici olarak çözülebilir; ancak kalıcı çözüm IC reballing veya değişimidir.

8.2. ESD (Electrostatic Discharge) Hasarı

Elektrostatik deşarj, IC içindeki ince gate oksitini (genellikle 1–3 nm kalınlığında SiO₂) delerek kalıcı hasar oluşturur. ESD korumasız ortamda çalışmak, IC’lerin anında veya gecikmeli olarak arızalanmasına yol açar. Teknik servis ortamında antistatik bileklik, ESD mat, iyonize fan kullanımı zorunludur.

8.3. Aşırı Voltaj ve Güç Sıralama Hatası

Yanlış şarj aleti kullanımı, batarya arızası veya regülatör IC arızası sonucu anakart üzerindeki bir hatta aşırı voltaj (overvoltage) uygulanabilir. Bu durum, hassas IC’lerin (özellikle SoC ve RAM) iç yapısında delinme (punch-through) ve kalıcı kısa devreye neden olur. Çözüm genellikle arızalı IC’nin değişimidir; çünkü iç yapı hasarı onarılamaz.

8.4. Su ve Sıvı Hasarı (Liquid Damage)

Sıvı teması, IC pinleri arasında elektrolitik korozyon başlatır. Özellikle tuzlu su veya asitli içecekler, bakır iletken yolları ve IC pad’lerini hızla aşındırır. Erken müdahale (ultrasonik temizlik, tüm board wash) bazen korozyonu durdurabilir; ancak IC içine nüfuz eden sıvı, uzun vadede delaminasyon ve fonksiyon kaybına yol açar.

8.5. Yazılımsal Arıza ile Donanımsal Arızanın Ayırt Edilmesi

Bazı semptomlar (örneğin “kamera açılmıyor”) yazılımsal kökenli olabilir. Teknik servis uzmanı, yazılım güncellemesi, factory reset veya firmware reflash işlemlerini deneyerek donanım arızasını dışlamalıdır. Ancak boot log’da donanım hatası mesajları varsa veya ilgili IC’nin besleme voltajı/sinyali yoksa, sorun donanımsal olarak ele alınmalıdır.

Bölüm 9

Sonuç ve Teknik Servis Uzmanına Öneriler

Entegre devreler, modern elektronik cihazların beyni ve kalbi konumundadır. Bir teknik servis uzmanı için IC teknolojisini anlamak, yalnızca bir onarım becerisi değil; aynı zamanda sistematik düşünme, analitik teşhis ve hassas el becerisi gerektiren bir uzmanlık alanıdır. Bu makalede ele alınan prensipler ışığında, teknik servis uzmanlarına aşağıdaki stratejik öneriler sunulabilir:

• Tanı koymadan IC değişmeyin: Rastgele IC değişimi, anakart hasarı ve ekonomik kayıp riskini artırır. Sistematik teşhis protokolü (görsel → termal → X-Ray → elektriksel → boot log) her zaman uygulanmalıdır.
• Termal profil disiplinidir: Hot air gun ve pre-heater ayarları, her IC’nin datasheet değerlerine göre optimize edilmelidir. Aşırı ısı, anakartın tamamını riske atar.
• ESD koruması opsiyonel değildir: Antistatik çalışma alanı, hem IC’yi hem de uzmanın kariyerini korur. ESD hasarı, geri dönüşü olmayan bir arıza tipidir.
• X-Ray yatırımı zorunludur: BGA rework yapacak bir servis için X-Ray cihazı, multimetre kadar temel bir araç haline gelmiştir.
• Sürekli öğrenme: IC teknolojisi (3 nm üretim, yeni paketleme standartları, gelişmiş SoC mimarileri) hızla evrilmektedir. Teknik servis uzmanının bu evrimi takip etmesi, rekabet avantajı sağlar.

Entegre devre çalışma prensibinin derinlemesine anlaşılması, bir teknik servis uzmanının sadece arızalı parçayı değiştiriken değil; aynı zamanda arızanın kök nedenini analiz ederek kalıcı ve güvenilir çözümler üretmesini sağlar. Bu bilgi birikimi, uzmanın hem müşteri memnuniyetini hem de teknik servis operasyonunun sürdürülebilirliğini doğrudan etkiler.
