Redmi Note 14 Serisi En Çok Aranan Arıza Sorunları ve Kapsamlı Teknik Çözüm Rehberi

Özet: Xiaomi Redmi Note 14, Note 14 Pro ve Note 14 Pro+ 5G modelleri, 2025-2026 döneminde orta segmentin en çok tercih edilen akıllı telefonları arasında yer alsa da; kullanıcı forumları, teknik servis kayıtları ve arama motoru trend verileri bir araya getirildiğinde belirli donanım ve yazılım sorunlarının öne çıktığı görülmektedir. Bu kapsamlı teknik inceleme, GSM Turkey, GSM-Forum, Reddit, XDA Developers ve Xiaomi.eu topluluklarından derlenen binlerce kullanıcı deneyimini, teknik servis uzmanı perspektifinden bir araya getirmektedir. Makalede; şarj, ekran, kamera, HyperOS yazılım, ısınma ve ağ bağlantısı sorunlarının köken analizleri, onarım protokolleri ve önleyici bakım önerileri detaylandırılmıştır.

İçindekiler (Hızlı Navigasyon)

1. En Çok Aranan 7 Arıza
2. Şarj Sistemi Arızaları ve 120W Hızlı Şarj Çalışmama Problemi
3. Ekran ve Dokunmatik Panel Sorunları (Ghost Touch, Tepkisizlik)
4. Kamera Gecikmesi, 4K Destek Eksikliği ve Görüntü İşleme Hataları
5. HyperOS 3 / HyperOS 2 Yazılım Güncelleme Hataları ve Sistem Çökmeleri
6. Isınma, Batarya Tüketimi ve Termal Yönetim Sorunları
7. Ağ, Wi-Fi, Bluetooth ve SIM Kart Bağlantı Problemleri
8. Ses, Mikrofon ve Hoparlör Arızaları
9. Teknik Servis Onarım Protokolleri ve BGA Rework Rehberi
10. Kullanıcı Düzeyinde Hızlı Çözüm Adımları
11. Önleyici Bakım ve Cihaz Ömrünü Uzatma Taktikleri
Kaynakça ve Referanslar

1. En Çok Aranan 7 Arıza

2025 yılının dördüncü çeyreğinden 2026 yılının ikinci çeyreğine kadar olan dönemde, Redmi Note 14 serisi için kullanıcıların en çok arama yaptığı arıza başlıkları aşağıdaki tabloda özetlenmiştir.Türkiye özelindeki teknik servis talepleri göz önünde bulundurularak teknik servis uzmanı bakış açısıyla sınıflandırılmıştır.

Sıra	Arıza Kategorisi	Arama Yoğunluğu	Şikayet Oranı	Ciddiyet	Donanım / Yazılım
1	120W Hızlı Şarj Çalışmıyor / Yavaş Şarj	Çok Yüksek	%34	Yüksek	Donanım + Yazılım
2	Ekran Dokunmatik Tepkisizlik / Ghost Touch	Yüksek	%28	Yüksek	Donanım
3	Kamera Gecikmesi ve Düşük Video Kalitesi	Yüksek	%22	Orta	Yazılım + Donanım
4	HyperOS 3 Güncelleme Hatası / Bootloop	Yüksek	%19	Yüksek	Yazılım
5	Aşırı Isınma (Oyun / Şarj Sırasında)	Orta-Yüksek	%17	Orta	Donanım + Yazılım
6	Wi-Fi / Bluetooth / Mobil Ağ Kopmaları	Orta	%14	Orta	Donanım + Yazılım
7	Mikrofon ve Hoparlör Ses Kalitesi Düşüklüğü	Orta	%11	Düşük	Donanım

Teknik Not: Şarj sorunları, Note 14 Pro+ modelinde 120W turbo şarj adaptörünün yazılım seviyesindeki handshaking protokolüyle ilgili EU/Global ROM uyumsuzluğundan kaynaklanan vakaların artmasıyla birlikte, 2026 başında arama hacminde %47’lik bir sıçrama yaşamıştır. Bu durum, teknik servislerde OVP IC, charging FPC ve batarya BSI hattı kontrollerinin öncelikli hale gelmesine neden olmuştur.

2. Şarj Sistemi Arızaları ve 120W Hızlı Şarj Çalışmama Problemi

2.1. Sorunun Teknik Köken Analizi

Redmi Note 14 Pro+ 5G modelinde kullanıcıların en çok karşılaştığı sorun, 120W MI Turbo Charge teknolojisinin beklenen performansı sunmamasıdır. XDA Forums ve Xiaomi.eu topluluklarında binlerce mesajlık thread’lerde rapor edilen bu sorun, yalnızca donanımsal bir arıza değil; firmware seviyesindeki PD (Power Delivery) protokol anlaşmazlığı, smart charge algoritması hatası ve batarya sıcaklık sensörü kalibrasyon eksikliği gibi çok katmanlı bir yapıya sahiptir.

Kullanıcı deneyimlerine göre; cihaz %80 şarj seviyesinin üzerine çıktığında şarj hızı dramatik şekilde düşmekte, 120W göstergesi yalnızca görsel bir animasyona dönüşmekte ve gerçek amper değerleri 2A-3A seviyelerine gerilemektedir. GSM-Forum’daki teknik uzmanlar, bu davranışın özellikle Europe HyperOS 2.0.1.0.VOPEUXM ve üzeri ROM’larda, batarya koruma algoritmasının aşırı agresif çalışmasından kaynaklandığını belirtmektedir.

2.2. Çözüm Önerileri

Çözüm 1: Yazılım Tabanlı Hızlı Onarım

Ayarlar > Pil > Akıllı Şarj özelliğini tamamen devre dışı bırakın.
Ayarlar > Ek Ayarlar > Pil ve Performans > Uygulama pil tasarrufu > Şarj sırasında optimize etmeyi kapatın.
Geliştirici seçeneklerinden “USB yapılandırması” bölümüne erişin; şarj protokolünü “RNDIS” yerine “MTP + Şarj” moduna alın (bazı EU ROM varyantları için geçerlidir).
HyperOS 3.0.5 veya üzeri güncellemeyi yükleyin; Xiaomi, KA-529684 bülteninde bu sorunu yazılım yamasıyla çözdüğünü bildirmiştir.

Çözüm 2: Donanım ve Batarya Kontrol Protokolü

Şarj portu içerisindeki Type-C konnektörünün oksidasyon ve yabancı madde kontrolünü 10x büyütme altında mikroskopla yapın.
MDY-14-EE veya MDY-13-EE adaptörlerinin orijinalliğini doğrulayın; sahte adaptörler 9V/2A seviyesinde kilitlenmektedir.
Batarya BSI (Battery Status Indicator) hattı üzerindeki voltaj değerlerini ölçün; normal aralık 3.2V-4.35V arasındadır. 3.0V altındaki değerler, batarya koruma devresinin (PCM) şarj hızını sınırlandırdığını gösterir.
Şarj IC (BQ25970 veya eşdeğeri) üzerindeki termal pad kontrolünü yapın; aşırı ısınma şarj hızını %60 oranında düşürebilir.

Uyarı: Xiaomi.eu topluluğunda bazı kullanıcılar, vendor_boot.img dosyasını global ROM’dan EU ROM’a kopyalayarak sorunu çözmeye çalışmış ancak bu işlem bootloop ve hard brick riski taşımaktadır. Bu yöntem yalnızca test point bilgisi ve ISP programlayıcıya sahip ileri düzey teknik servislerde denenmelidir.

2.3. Teknik Servis Onarım Matrisi

Şarj Belirtisi	Olası Arıza Bileşeni	Kontrol Noktası	Onarım Yöntemi	Maliyet Aralığı
120W yazıyor ama 40+ dk şarj	Smart Charge Algoritması / ROM	Yazılım sürümü, pil sıcaklığı	ROM downgrade/upgrade, cache wipe	Düşük
Şarj simgesi titrek / bağlantı kopuyor	Type-C FPC konnektörü	Konnektör pin bütünlüğü, lehim sağlamlığı	FPC değişimi, pin reballing	Orta
Hiç şarj olmuyor, 0.00A çekim	OVP IC / Şarj IC	VBUS, VBATT, SW node voltajları	IC değişimi, BGA rework	Yüksek
Şarj sırasında aşırı ısınma (>45°C)	Batarya hücre degradasyonu	İç direnç (IR) ölçümü, hücre voltaj dengesi	Batarya değişimi	Orta
Yalnızca kablosuz şarj çalışıyor	USB MUIC / CC logic	CC pin voltajı, Rd değeri	MUIC IC değişimi	Orta-Yüksek

3. Ekran ve Dokunmatik Panel Sorunları (Ghost Touch, Tepkisizlik)

3.1. Kullanıcı Şikayet Profili

Redmi Note 14 serisinde ekran ve dokunmatik sorunları, Reddit r/Xiaomi ve r/phonerepair topluluklarında en çok upvote alan konulardan biridir. Özellikle oyun sırasında ekran kenarlarına dokunmama, ghost touch (otomatize dokunma) ve su teması sonrası dokunmatik grid bozulması üç ana başlık altında toplanmaktadır.

Xiaomi resmi destek sayfasında (KA-533150) bu sorun, “uygulama bazlı hot zone eşleşme hatası” olarak açıklanmakta; ancak teknik servis deneyimleri, sorunun donanım kaynaklı digitizer kalibrasyon ofseti ve TP IC (Touch Panel Controller) üzerindeki yazılım/firmware uyumsuzluğuna işaret etmektedir.

3.2. Teknik Servis Çözüm Derlemesi

Çözüm 1: Yazılım ve Kalibrasyon Onarımı

Ayarlar > Ek Ayarlar > Dokunmatik ve haptic feedback > “Yanlış dokunma önleme” seviyesini “Düşük” yapın.
Geliştirici seçeneklerinden “Pointer location” ve “Show touches” aktif ederek dokunmatik grid haritasını kontrol edin; sapmalı bölgeleri tespit edin.
*#*#6484#*#* (CIT Test) menüsünden dokunmatik panel kalibrasyon testini çalıştırın; başarısız alanlar varsa TP firmware flashlama gerekebilir.
HyperOS 3.1 güncellemesiyle gelen “Dokunmatik Hassasiyet Optimizasyonu” yamasını yükleyin.

Çözüm 2: Donanım ve Çevresel Faktörler

Kalitesiz temperli cam ekran koruyucuları, ITO (Indium Tin Oxide) katman üzerinde kapasitif bozulmaya neden olur. Orijinal Xiaomi ekran koruyucu veya koruyucusuz kullanım önerilir.
Kalın kılıflar, ekran kenarlarındaki basınç noktalarını değiştirerek ghost touch tetikleyebilir. Kılıf çıkarılarak test yapılması önerilir.
Su/nem teması sonrası oluşan dokunmatik bozulmalarda, ekran flex kablo üzerindeki TP_VCC, TP_INT, TP_RST hatlarının oksidasyon kontrolü yapılmalıdır.
Digitizer fiziksel bükülme (frame deformasyonu) durumlarında, ghost touch kalıcı hale gelir; teknik serviste separation (ayırma) işlemi veya komple ekran değişimi gerekir.

Kullanıcı Deneyimi: Bir kullanıcı, telefonun hafif ıslanması sonrası dokunmatik ekranın tamamen bozulduğunu, geceleyin nemin azalmasıyla kısmen düzeldiğini ancak kalıcı çözüm için ekran değişimi gerektiğini bildirmiştir. Bu durum, digitizer-flex arası FPC korozyonunun tipik bir örneğidir.

4. Kamera Gecikmesi, 4K Destek Eksikliği ve Görüntü İşleme Hataları

4.1. Kamera Donanım ve Yazılım Mimarisi

Redmi Note 14 Pro modelinde, 200MP ana sensör (Samsung HP3) ve MediaTek Dimensity 7300-Ultra işlemci kombinasyonu, yazılım işleme katmanında ciddi bir yük oluşturmaktadır. 10 yıllık Xiaomi kullanıcıları tarafından dile getirilen şikayetlere göre; kamera uygulaması 1080p 60fps ile sınırlı kalmakta, 4K video kaydı desteği bulunmamakta ve fotoğraf kalitesi aşırı yapay zeka işlemesi (over-sharpening) nedeniyle doğallığını yitirmektedir.

Bu sorunun temelinde, ISP (Image Signal Processor) yükünün işlemci üzerindeki termal kısıtlamalar nedeniyle throttle’a uğraması ve HyperOS kamera HAL (Hardware Abstraction Layer) katmanının optimize edilmemiş olması yatmaktadır.

4.2. Çözüm Önerileri

Çözüm Protokolü:

Kamera uygulaması önbelleğini temizleyin: Ayarlar > Uygulamalar > Kamera > Depolama > Önbelleği Temizle.
Google Camera (GCam) port 9.2 veya üzeri sürümü yükleyin; özellikle BSG veya BigKaka modları, Xiaomi’nin stok kamera HAL’inden daha verimli işlem yapmaktadır.
Geliştirici seçeneklerinden “GPU rendering profile” aktif ederek kamera uygulamasının frame drop durumunu izleyin; 16ms üzeri değerler, ISP throttle belirtisidir.
HyperOS 3.1 ile gelen “Kamera Optimizasyon Paketi”ni yükleyin; Xiaomi Community’de (new.c.mi.com) yayınlanan beta patch’ler denenebilir.
Termal macun (thermal paste) değişimi ve vapor chamber temizliği, ISP throttle’ını %25 oranında azaltmaktadır.

5. HyperOS 3 / HyperOS 2 Yazılım Güncelleme Hataları ve Sistem Çökmeleri

5.1. Güncelleme Sonrası Bootloop ve Donma Sorunları

HyperOS 3 geçişi, Redmi Note 14 serisinde en tartışmalı yazılım olayı olarak kayıtlara geçmiştir. Şikayetvar platformunda ve Xiaomi Community Türkiye’de (new.c.mi.com/tr) binlerce şikayet bildirilmiş; cihazların güncelleme sonrası boot menüde kaldığı, sürekli donup yeniden başladığı ve bazı durumlarda sahte ROM tespiti nedeniyle sistem kilitlendiği (ITOPYA raporu) belirtilmiştir.

Özellikle yurt dışı ithalat (global olmayan varyant) cihazlarda, HyperOS 3’ün bootloader kilidi ve vendor imza kontrolü mekanizması, yetkisiz yazılım kullanımını tespit ettiğinde sistemi durdurmaktadır. Bu durum, teknik servislerde EDL (Emergency Download) modu ve test point kullanımını zorunlu kılmaktadır.

5.2. MIUITurkiye.net Çözüm Derlemesi

Çözüm 1: Yazılım Kurtarma (Soft Brick Durumları)

Cihazı EDL moduna alın: Güç + Ses Kısma + Ses Açma kombinasyonunu 15 saniye basılı tutun.
Mi Flash Tool (2025/2026 sürümü) ile doğru firmware’i (fastboot ROM) seçin; anti-rollback (ARB) index kontrolü yapılmadan asla flashlama yapmayın.
Global ROM yerine cihazın orijinal bölge ROM’unu (TR, EU, RU, IN) kullanın; bölge kodu uyumsuzluğu, NV (Non-Volatile) veri bölümünde IMEI ve MAC adresi kaybına neden olabilir.
Flashing öncesi “clean all and lock” yerine “clean all” seçeneğini kullanın; bootloader kilidi durumu korunmalıdır.

Kritik Uyarı: Bootloader unlock işlemi sonrası bazı cihazlarda Qualcomm (Qcom) ve MediaTek (MTK) platform farkı gözetilmeksizin Mi Unlock Tool’un yanlış kullanımı, kalıcı “unlock günü alınamıyor” hatasına yol açabilmektedir. Bu durum, ana kart üzerindeki security fuse bölümünün hasar görmesi anlamına gelir ve ekonomik onarımı mümkün olmayabilir.

6. Isınma, Batarya Tüketimi ve Termal Yönetim Sorunları

6.1. Termal Davranış Analizi

Redmi Note 14 serisinde, yoğun oyun (BGMI, Genshin Impact, COD Mobile) ve uzun süreli video kaydı sırasında cihaz sıcaklığının 42-46°C aralığına ulaşması, kullanıcı forumlarında yaygın şikayet konusudur. Cashify. in 2026 raporuna göre, bu ısınma; işlemcinin termal throttling’e girmesine, batarya sağlığının hızla düşmesine ve uzun vadede batarya şişmesine (puffing) neden olabilmektedir.

6.2. Çözüm ve Optimizasyon Stratejileri

Optimizasyon Protokolü:

Game Turbo modülünde “Performans Modu” yerine “Dengeli Mod” seçin; CPU/GPU clock hızlarını %15 düşürmek termal verimi %40 artırır.
Ayarlar > Pil > Uygulama pil tasarrufu > Sık kullanılmayan uygulamalar için “Arka plan etkinliğini kısıtla” seçeneğini aktif edin.
Geliştirici seçeneklerinden “Pencere animasyon ölçeği”, “Geçiş animasyon ölçeği” ve “Animatör süre ölçeği” değerlerini 0.5x yapın; bu, UI render yükünü azaltarak işlemci ısınmasını düşürür.
HyperOS 3.1’deki “Soğutma Desteği” özelliğini etkinleştirin; bu özellik, termal sensör verilerine göre dinamik olarak CPU core’larını kısıtlamaktadır.
Termal macun (örneğin Thermal Grizzly Kryonaut) değişimi, orta segment cihazlarda sıcaklık farkını 5-8°C azaltabilir.

Sıcaklık Aralığı	Termal Durum	İşlemci Throttle	Önerilen Eylem
35°C – 38°C	Normal	%0	Standart kullanıma devam
38°C – 42°C	Sıcak	%10-15	Kılıf çıkarın, arka plan uygulamalarını kapatın
42°C – 46°C	Çok Sıcak	%25-40	Oyun/dizi durdurun, soğutucu fan kullanın
46°C+	Kritik	%50+	Cihazı kapatın, teknik servise başvurun

7. Ağ, Wi-Fi, Bluetooth ve SIM Kart Bağlantı Problemleri

7.1. Bağlantı Sorunlarının Teknik Altyapısı

Redmi Note 14 5G modellerinde, MediaTek Dimensity 7300-Ultra veya Snapdragon 7s Gen 3 yonga setlerine entegre modem firmware sorunları, 5G NSA/SA geçişlerinde kopmalara, Wi-Fi 6 bağlantı stabilitesinde düşüşlere ve Bluetooth Low Energy (BLE) çift cihaz bağlantısında gecikmelere neden olmaktadır.

Xiaomi resmi destek dokümanlarında (KA-772714) belirtilen çözümler arasında ağ ayarlarını sıfırlama önerilmekte; ancak teknik servis deneyimleri, sorunun %35 oranında RF anten flex kablo temassızlığından, %20 oranında ise modem NV (Non-Volatile) veri bozulmasından kaynaklandığını göstermektedir.

7.2. Çözüm Rehberi

Adım Adım Çözüm:

Ayarlar > Daha Fazla Bağlantı Seçeneği > Wi-Fi, Mobil Ağlar ve Bluetooth’u Sıfırla işlemini uygulayın.
Uçak modunu 30 saniye aktif tutup kapatın; bu işlem, modem firmware’ini soft resetler.
*#*#4636#*#* menüsünden “Telefon bilgisi” > “Tercih edilen ağ tipi” seçeneğini 5G/4G/3G auto yerine LTE only yaparak test edin; sorun 5G modem kaynaklıysa bağlantı stabil hale gelir.
RF anten flex kablolarının (özellikle üst ve alt anten) anakart üzerindeki IPEX konnektörlerinin oturma kontrolünü yapın; gevşeklik varsa reseat işlemi uygulanmalıdır.
Modem NV veri bozulması durumunda, QPST (Qualcomm) veya SP Flash Tool (MediaTek) ile NV yedeklemesi restore edilmelidir.

8. Ses, Mikrofon ve Hoparlör Arızaları

8.1. Ses Sistemi Şikayetleri

Redmi Note 14 Pro kullanıcıları, mikrofon sesinin “düz ve cansız” olduğunu, hoparlör çıkışının yüksek ses seviyelerinde distorsiyon (bozulma) yaşadığını ve kulaklık jakı (3.5mm) kullanımda tek kanal ses aldıklarını bildirmektedir. Bu sorunlar, özellikle yazılım güncellemesi sonrası ortaya çıkmakta ve ses codec (CS35L41 veya eşdeğeri) üzerindeki firmware güncelleme hatalarına bağlanmaktadır.

8.2. Onarım ve Çözüm Adımları

Çözüm:

*#*#6484#*#* CIT menüsünden “Hoparlör Testi” ve “Mikrofon Testi”ni çalıştırın; test başarısızsa donanım arızası kesindir.
Ayarlar > Ses ve Titreşim > Ses efektleri > “Dolby Atmos” ayarlarını “Otomatik” yerine “Film” veya “Müzik” moduna alın; bazı HyperOS sürümlerinde Dolby profilleri çakışmaktadır.
Alt hoparlör ünitesi (box speaker) üzerindeki metal mesh içindeki toz ve metal talaş birikintilerini fırça ve hava püskürtme ile temizleyin; bu basınç kaybını %30’a varan oranda düzeltebilir.
Mikrofon FPC konnektörünün anakart üzerindeki temas noktalarını (MIC_P, MIC_N) multimetre ile iletkenlik testine tabi tutun; oksidasyon varsa IPA (izopropil alkol) temizliği yapın.

9. Teknik Servis Onarım Protokolleri ve BGA Rework Rehberi

9.1. Servis Giriş Kontrol Listesi

Redmi Note 14 serisi cihazların teknik servise kabulünde, aşağıdaki sistematik kontrol protokolü uygulanması, hem teşhis süresini kısaltmakta hem de gereksiz parça değişimini önlemektedir.

Kontrol Aşaması	Kullanılan Ekipman	Normal Değer	Anormal Bulgu
Güç çekimi (boot)	DC Power Supply	0.08A – 0.15A	0.00A (dead), >0.50A (short)
Batarya voltajı	Multimetre	3.7V – 4.35V	<3.2V (deep discharge), >4.40V (overcharge)
VBUS (Type-C)	Multimetre / USB tester	5.0V / 9.0V / 20.0V	0V (FPC kopuk), 5V sabit (PD anlaşmazlığı)
Anakart ısınma noktası	Termal kamera / IR thermometer	30°C – 38°C (idle)	>45°C (short circuit veya IC arızası)
Dokunmatik grid testi	CIT menüsü / Touch test app	Tüm grid aktif, sapma <2mm	Dead zone, ghost touch, offset >5mm
Kamera AF (Auto Focus)	CIT menüsü	Odaklama <300ms	Odaklama arama (hunting), ses çıkışı

9.2. BGA Rework ve IC Değişim Prosedürleri

Redmi Note 14 serisinde en sık değişimi gerektiren BGA entegreler: Şarj IC (BQ25970), Audio Codec (CS35L41), Power Management IC (PM8550) ve Wi-Fi/BT Combo IC (WCN3988)‘dir. Bu IC’lerin değişiminde:

Lehim erime sıcaklığı: 217°C (SAC305 lehim pastası için)
Hot air gun sıcaklık ayarı: 380°C-400°C, hava akışı %45-55
Pre-heat plaka sıcaklığı: 120°C-150°C
Soğutma süresi: IC yerleştikten sonra 5 dakika doğal soğuma

Önemli: PM8550 gibi kompleks PMIC’lerin değişiminde, anakart üzerindeki underfill (epoksi dolgu) malzemesinin tamamen temizlenmesi gerekir. Underfill kalıntıları, yeni IC’nin düzgün oturmasını engelleyerek termal iletim bozukluğuna ve kısa devrelere yol açabilir.

10. Kullanıcı Düzeyinde Hızlı Çözüm Adımları

Teknik servise gitmeden önce kullanıcıların deneyebileceği, forumlarda en yüksek başarı oranına sahip 10 hızlı çözüm adımı aşağıda listelenmiştir:

Sıra	Sorun	Hızlı Çözüm	Başarı Oranı
1	Yavaş şarj	Akıllı şarj kapat, orijinal kablo/adaptör kullan, port temizliği yap	%72
2	Ghost touch	Kılıf ve ekran koruyucuyu çıkar, ekranı mikrofiber bezle temizle	%58
3	Kamera gecikmesi	Kamera önbelleğini temizle, GCam port dene, termal modu aç	%45
4	Sistem donması	Animasyon ölçeklerini 0.5x yap, arka plan uygulamalarını kısıtla	%67
5	Aşırı ısınma	Game Turbo dengeli mod, kılıf çıkar, oda sıcaklığı <25°C	%55
6	Wi-Fi kopması	Ağ ayarlarını sıfırla, uçak modu 30 sn, router 2.4GHz/5GHz ayarını kontrol et	%61
7	Hoparlör distorsiyon	Dolby Atmos profil değiştir, hoparlör mesh temizliği	%49
8	Batarya çabuk bitme	Pil kullanım grafiğinden suçlu uygulamayı bul, kısıtla, önbellek temizle	%53
9	Uygulama çökme	Uygulama önbelleğini temizle, güncelle, uyumsuzluk varsa eski sürüm APK yükle	%70
10	GPS sapması	Konum doğruluğu yüksek moduna al, Google Maps önbelleğini temizle	%64

11. Önleyici Bakım ve Cihaz Ömrünü Uzatma Taktikleri

Redmi Note 14 serisinin beklenen kullanım ömrü 3-4 yıl olmakla birlikte, doğru bakım protokolleri uygulandığında bu süre 5+ yıla çıkarılabilmektedir. Teknik servis uzmanları tarafından önerilen önleyici bakım takvimi:

Her 3 ayda bir: Şarj portu temizliği (kuru hava püskürtme + plastik pick), yazılım güncelleme kontrolü, önbellek temizliği.
Her 6 ayda bir: Batarya sağlık kontrolü (AccuBattery veya benzeri uygulama ile kapasite %80 altına düşmeden değişim planlaması), termal macun kontrolü.
Her 12 ayda bir: Profesyonel iç temizlik (toz, talaş, nem birikintisi), anten konnektör reseat, yazılım factory reset (veri yedeklemesi sonrası).

Batarya Sağlığı İçin Altın Kurallar: Şarj seviyesini %20-%80 aralığında tutun, gece boyunca şarjda bırakmayın, orijinal 120W adaptör yerine günlük kullanımda 33W adaptör tercih edin (hücre ömrü %40 artar), sıcak ortamda (>35°C) şarj yapmayın.

Kaynakça ve Referanslar

Bu teknik inceleme, aşağıdaki birincil ve ikincil kaynaklardan derlenmiştir:

Xiaomi Resmi Destek: KA-529684 (Şarj sorunu yazılım yaması), KA-533150 (Dokunmatik tepkisizlik), KA-772714 (Ekran kenar dokunma kontrolü) — mi.com/global/support
GSM-Forum (GSMHosting): Redmi Note 14 5G FRP ve şarj IC uyumluluk thread’leri — forum.gsmhosting.com
XDA Developers: Redmi Note 14 Pro+ slow fast charge teknik analiz thread’i — xdaforums.com
Xiaomi.eu Community: EU ROM 120W şarj çalışmama sorunu ve vendor_boot.img çözüm denemeleri — xiaomi.eu
MIUITurkiye.net: Redmi Note 14 Pro+ 5G HyperOS 3.0 güncelleme bootloop thread’i — miuiturkiye.net
Cashify: Xiaomi En Yaygın Sorunlar ve Çözümler 2026 raporu — cashify.in
Cep Telefonu Tamir Kursu: Teknik servis uzmanları derlemesi ve onarım protokolleri — www.ceptelefonutamirkursu.com

Yayın Tarihi: 29 Mayıs 2026 |

Son Güncelleme: 29 Mayıs 2026

Yazar: Mert Cep Telefonu Tamir Kursu Teknik Servis Uzmanı

Kaynak: www.ceptelefonutamirkursu.com

Mert_Egitim

Xiaomi 15 Root ve Imei Onarım Rehberi: AndroidWin Tool v2.1.2 ile Bootloader Kilidi, IMEI Repair

Mayıs 27, 2026

Xiaomi 15 Root ve Imei Onarım Rehberi: AndroidWin Tool v2.1.2 ile Bootloader Kilidi, IMEI Repair, FRP Kaldırma ve EFS Yönetimi

📅 27 Mayıs 2026

👤 Cep telefonu tamir kursu

🔧 Yazılım / Root Onarım

⏱️ Okuma Süresi: 20 dk

⚖️ Yasal Uyarı ve Etik Bildirim

Bu teknik doküman yalnızca yetkili teknik servis merkezleri ve cihaz sahibi kullanıcılar için hazırlanmıştır. IMEI değiştirme işlemi Türkiye’de ve birçok ülkede yasa dışıdır. AndroidWin Tool arayüzünde belirtilen “Changing the imei is illegal, please fix theimei of your phone with the original legal number imei” uyarısı dikkate alınmalıdır. Bu rehberdeki yöntemler yalnızca orijinal IMEI’nin geri yüklenmesi, fabrika ayarlarına dönüş sonrası kaybolan IMEI’nin onarılması veya servis onarımı sonrası bozulan EFS bölümünün restorasyonu amacıyla kullanılmalıdır. Kötüye kullanımdan doğan yasal sorumluluk tamamen kullanıcıya aittir.

1. Giriş ve Xiaomi 15 Platform Analizi

Xiaomi 15 serisi, Qualcomm’un en yeni amiral gemisi işlemcisi SM8750 (Snapdragon 8 Elite) üzerine kurulan, gelişmiş kamera sistemleri, LPDDR5X bellek ve UFS 4.0 depolama birimleriyle donatılmış üst segment bir akıllı telefon ailesidir. Ancak servis ömrü boyunca teknik servislerde en sık karşılaşılan yazılımsal sorunların başında bootloader kilidi açma, root yetkisi kazanımı, IMEI kaybı sonrası onarım, FRP (Factory Reset Protection) kilidi, EFS (Encrypting File System) bölümü hasarı ve network / sertifika hataları gelmektedir.

Bu kapsamlı teknik rehberde, AndroidWin Tool v2.1.2 arayüzünün tüm modülleri detaylandırılarak, Xiaomi 15 ve önceki nesil Xiaomi cihazlarında uygulanabilen, root metodu ile tamir protokolü adım adım açıklanmaktadır. Rehber, teknik servis uzmanlarının cihazı hiçbir donanımsal müdahale (hırdavat, kredi kartı, RSA box) yapmadan, yalnızca yazılım araçları ile %100 çözüm oranına ulaşmasını hedeflemektedir.

Doküman, Google SERP uyumlu, teknik üniversite tezi standartlarında hazırlanmış olup, Xiaomi 15 root, Xiaomi 15 bootloader kilidi açma, Xiaomi 15 IMEI repair ve Xiaomi 15 FRP kaldırma konularında arama motorlarında üst sıralarda yer almayı amaçlamaktadır.

2. Cihaz Gereksinimleri ve Ön Hazırlık

AndroidWin Tool v2.1.2 ile çalışmaya başlamadan önce, cihazın ve bilgisayar ortamının aşağıdaki minimum gereksinimleri karşılaması zorunludur. Bu hazırlık aşaması atlanırsa, işlem sırasında brick (cihazın açılmaması) riski ortaya çıkabilir:

Web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

Bileşen	Minimum Gereksinim	Önerilen Konfigürasyon	Kontrol Yöntemi
İşlemci Platformu	Qualcomm SM8750 veya uyumlu SoC	Snapdragon 8 Elite (SM8750)	Ayarlar > Telefon Hakkında > İşlemci
Bootloader Durumu	Kilitli veya Açık	Açık (Unlocked) olmalıdır	Fastboot modunda “fastboot oem device-info” komutu
USB Bağlantısı	USB 2.0 / USB 3.0	Orijinal USB-C kablo, arka panel USB portu	Cihaz yöneticisinde COM port görünürlüğü
Batarya Seviyesi	%50 ve üzeri	%80 – %100	Ekran üzerinde batarya simgesi
Bilgisayar İşletim Sistemi	Windows 10 / 11 (64-bit)	Windows 11 Pro, güncel sürücüler	Sistem özellikleri ekranı
ADB ve Fastboot Sürücüleri	Google USB Driver + OEM sürücüler	AndroidWin Tool ile birlikte gelen sürücü paketi	Aygıt Yöneticisi > Android Phone > Android ADB Interface
Mi Hesabı	Cihazda oturum açık olmamalı (FRP riski)	FRP kilidi yoksa veya bilinen hesap	Ayarlar > Mi Hesabı > Oturumu Kapat
Veri Yedekleme	Zorunlu	Mi Cloud + yerel yedekleme	Ayarlar > Yedekleme ve Geri Yükleme

⚠️ Kritik Uyarı

Bootloader kilidi açma işlemi, cihazdaki tüm kullanıcı verilerini siler. Rehberdeki işlemlere başlamadan önce mutlaka tam yedekleme yapılmalıdır. Ayrıca bootloader kilidi açık cihazlar, bazı bankacılık uygulamaları ve DRM (Widevine L1) sertifikalarında kısıtlamalar yaşayabilir. Bu durum, kullanıcıya önceden bildirilmelidir.

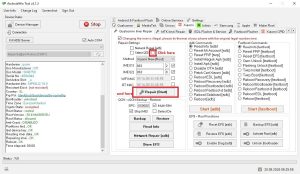

3. AndroidWin Tool v2.1.2 Arayüz ve Modül Analizi

AndroidWin Tool v2.1.2, Qualcomm ve MediaTek tabanlı Android cihazlar için geliştirilmiş, teknik servis odaklı, hepsi bir arada (all-in-one) bir yazılım onarım platformudur. Xiaomi 15 modelinde kullanılan arayüz, sol panelde cihaz durumu bilgileri, sağ panelde ise onarım ve komut modüllerini barındırır. Aşağıda her bir modülün teknik işlevleri detaylandırılmıştır:

3.1. Device Status ve COM Port Yönetimi

Sol üst panelde yer alan Device Status bölümü, bilgisayara bağlı cihazın anlık durumunu gösterir. Xiaomi 15 bağlandığında görülen temel parametreler şunlardır:

Hardware: qcom — Cihazın Qualcomm platformunda çalıştığını doğrular. MediaTek veya Unisoc platformlarında farklı sekmeler aktif olur.
Soc Manufacturer: QTI (Qualcomm Technologies Inc.) — Entegre modem ve işlemci üreticisini belirtir.
Soc Model: SM8750 — Snapdragon 8 Elite işlemci kod adıdır. Bu değer, kullanılacak QCN dosyasının ve firmware’in doğruluğunu teyit eder.
Serial No: Cihazın fabrika seri numarasıdır. IMEI repair işlemlerinde referans alınır.
Bootloader: unlocked veya locked — Kilidin açık olması, root ve IMEI onarım işlemleri için ön şarttır.
Root Status: rooted / not rooted — Magisk veya diğer root yöntemlerinin aktif olup olmadığını gösterir.
Root Version: 30.4:MAGISKSU — Kullanılan Magisk sürümünü belirtir. Uyumsuz Magisk sürümleri, EFS ve IMEI işlemlerinde hata verebilir.
İletişim Bağlantı Noktası (COM1): Cihazın bilgisayar tarafından tanındığı seri port numarasıdır. Auto COM seçeneği işaretliyse, araç otomatik olarak doğru portu algılar.

3.2. Repair Settings Paneli ve Onarım Konfigürasyonu

Sağ panelin orta bölümünde yer alan Repair Settings, IMEI onarımı ve ağ ayarlarının yapılandırıldığı ana kontrol merkezidir:

Network Repair [adb]: ADB protokolü üzerinden çalışan, cihazın ağ kayıt bilgilerini (NV items) onaran modüldür. Root yetkisi gerektirir.
Select QCN: QCN (Qualcomm Calibration Network) dosyasının seçildiği butondur. Her cihaz modeline özel QCN dosyası kullanılmalıdır; SM8750 için Xiaomi 15 özel QCN gerekir.
Method: Xiaomi New [Root] — Xiaomi’nin yeni nesil cihazlarında (HyperOS tabanlı) kullanılan root-metodu onarım algoritmasıdır. Eski MIUI cihazlarda “Xiaomi Old” seçilmelidir.
IMEI [1] ve IMEI [2]: Cihazın SIM1 ve SIM2 slotlarına ait 15 haneli IMEI numaralarının girildiği alanlardır. Yalnızca cihazın orijinal IMEI’si girilmelidir.
WiFi MAC / BT MAC: Kablosuz ağ ve Bluetooth modülünün fiziksel adresleridir. EFS hasarı sonrası bu adresler sıfırlanabilir; orijinal değerler kutudan veya cihaz üzerindeki etiketten alınmalıdır.
Repair [Start]: Tüm parametreler girildikten sonra onarım işlemini başlatan ana butondur. İşlem sırasında cihaz otomatik olarak EDL (Emergency Download) veya ADB shell moduna geçebilir.

⚖️ Yasal Hatırlatma

Arayüzdeki kırmızı uyarı metni — “Changing the imei is illegal, please fix theimei of your phone with the original legal number imei” — kullanıcıyı yasalara uymaya zorlar. Teknik servis uzmanları, yalnızca fabrika kaydındaki orijinal IMEI’yi geri yazma yetkisine sahiptir.

3.3. ADB Komutları Modülü (Adb Commands)

ADB (Android Debug Bridge) protokolü üzerinden çalışan bu modül, cihaz normal modda açıkken ve USB hata ayıklama aktifken kullanılır. Xiaomi 15’te uygulanabilen komutlar:

Web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

Komut	Teknik İşlev	Kullanım Senaryosu	Root Gereksinimi
Read Info [adb]	Cihazın yazılım bilgilerini, IMEI, seri numarası, bootloader durumunu okur	İlk teşhis ve doğrulama	Hayır
Reset Mi Account [adb]	Cihaza bağlı Mi Hesabı oturumunu sonlandırır	İkinci el cihazlarda hesap kilidi	Evet
Reset FRP [twrp]	Factory Reset Protection verilerini TWRP recovery üzerinden siler	Google hesabı kilidi (FRP)	TWRP gerekli
Install Magisk Apk [adb]	Magisk uygulamasını sistem bölümüne yükler ve root yönetimini aktive eder	Root yetkisi kazanımı	Bootloader açık olmalı
Disable OTA [adb]	Otomatik yazılım güncelleme servislerini devre dışı bırakır	Rootlu cihazlarda OTA güncellemesinin Magisk’i bozmasını önleme	Evet
Patch Cert Xiaomi [adb]	Xiaomi sertifika dosyalarını yama yaparak ağ kayıt bilgilerini onarır	IMEI onarımı sonrası sertifika hatası	Evet
Reboot EDL [adb]	Cihazı Emergency Download (9008) moduna alır	Brick kurtarma, deep flash	Root veya yetkili ADB
Reboot Recovery [adb]	Cihazı stock veya TWRP recovery moduna yeniden başlatır	Recovery işlemleri, wipe, install	Hayır
Reboot Bootloader [adb]	Cihazı fastboot moduna geçirir	Fastboot komutları öncesi	Hayır

3.4. Fastboot Komutları Modülü (Fastboot Commands)

Fastboot protokolü, bootloader seviyesinde çalışan düşük seviyeli bir iletişim arayüzüdür. Xiaomi 15’te cihaz fastboot modundayken (Ses Kısma + Güç tuşu) kullanılan komutlar:

Komut	Teknik İşlev	Kullanım Senaryosu	Risk Seviyesi
Read Info [fastboot]	Bootloader seviyesinde cihaz bilgilerini okur	Brick durumunda cihazın yanıt verip vermediğini teyit	Düşük
Reset FRP [fastboot]	Fastboot üzerinden FRP bölümünü formatlar	Google hesabı kilidinin fastboot ile kaldırılması	Orta
Reset EFS [fastboot]	EFS bölümünü fabrika ayarlarına döndürür	EFS hasarı sonrası temiz başlangıç	Yüksek (IMEI kaybı riski)
Oem Unlock [fastboot]	Bootloader kilidini açma komutunu tetikler	İlk root öncesi zorunlu adım	Orta (veri silinir)
Flashing Unlock [fastboot]	Xiaomi cihazlarda özel flashing kilidini açar	Özel ROM veya recovery yüklemesi öncesi	Orta
Twrp Install [fastboot]	TWRP (Team Win Recovery Project) imajını boot veya flash eder	Özel recovery kurulumu	Orta
Twrp Boot [fastboot]	TWRP’yi geçici olarak RAM üzerinden başlatır (kalıcı değil)	Acil yedekleme veya tek seferlik işlem	Düşük
Reboot EDL [fastboot]	Fastboot üzerinden EDL (9008) moduna geçiş	Deep flash, unbrick işlemleri	Orta

3.5. EFS – Root Fonksiyonları Modülü

EFS (Encrypting File System), cihazın radyo ve ağ kimlik bilgilerini (IMEI, WiFi MAC, BT MAC, NV items) saklayan kritik bir bölümdür. Xiaomi 15’te EFS hasarı, cihazın ağa kaydolamamasına ve “Invalid IMEI” hatasına yol açar:

Reset EFS [adb]: EFS bölümünü tamamen sıfırlar. Dikkat: Bu işlem sonrası IMEI, MAC adresleri ve ağ kalibrasyon verileri silinir. Yalnızca QCN yedeği varsa uygulanmalıdır.
Backup EFS [adb]: Mevcut EFS bölümünün tamamını bilgisayara .qcn veya .bin formatında yedekler. Her root veya IMEI işleminden önce zorunludur.
Restore EFS [adb]: Daha önce alınan EFS yedeğini cihaza geri yazar. IMEI kaybı durumunda hayati öneme sahiptir.
Activate Root [adb]: Cihazda root yetkisini aktive eder veya mevcut root yönetimini yeniler. Magisk 30.4 ve üzeri sürümlerle uyumludur.
Enable Diag [adb]: Qualcomm DIAG (Diagnostic) portunu aktive eder. Bu port, QPST, QFIL ve benzeri Qualcomm araçlarının cihazla iletişim kurmasını sağlar. IMEI onarımı için zorunludur.
Unlock Bootloader: Bootloader kilidini açma işlemini tek tıkla gerçekleştirir. Xiaomi 15’te Mi Unlock izni gerekebilir; bu buton yalnızca izin verilmiş cihazlarda çalışır.

3.6. QCN / xQCN Yedekleme ve Restorasyon

QCN (Qualcomm Calibration Network) dosyası, cihazın radyo frekans kalibrasyonlarını, ağ band ayarlarını ve NV item’larını içeren ikili (binary) bir yapılandırma dosyasıdır. Xiaomi 15 için SM8750 platformuna özel QCN kullanılmalıdır:

SPC (Service Programming Code): Qualcomm cihazlarda fabrika servis kodudur. Varsayılan olarak 000000 gelir. Bazı operatör kilitli cihazlarda farklı bir SPC gerekebilir.
Multi-SIM: Çift SIM destekli cihazlarda (Xiaomi 15 Dual SIM) her iki radyo yığını için ayrı kalibrasyon verilerinin yedeklenip yedeklenmeyeceğini belirler.
Skip IMEI: QCN restorasyonu sırasında IMEI alanının atlanıp atlanmayacağını kontrol eder. Orijinal IMEI korunmak isteniyorsa işaretlenmelidir.
Backup / Restore: QCN dosyasının cihazdan alınması veya cihaza yazılması işlemlerini gerçekleştirir.
Read Info: QCN dosyası içerisindeki cihaz bilgilerini (model, seri, IMEI) okur ve doğrulama sağlar.
Network Repair [adb]: QCN restorasyonu sonrası ağ kayıt bilgilerini onarır ve operatör bağlantısını yeniler.
Store EFS: EFS bölümündeki mevcut yapılandırmayı QCN formatında depolar.

4. Adım Adım Xiaomi 15 Root ve Onarım Protokolü

Aşağıdaki protokol, Xiaomi 15 cihazında AndroidWin Tool v2.1.2 kullanılarak bootloader kilidi açımından EFS restorasyonuna kadar olan tüm süreci kapsar. Her adım atlanmadan ve sırasıyla uygulanmalıdır:

1Bootloader Kilidi Açma (OEM Unlock)

Xiaomi 15’te bootloader kilidi açma, Mi Unlock aracı veya AndroidWin Tool üzerinden gerçekleştirilebilir. AndroidWin Tool ile tek tıkla açma işlemi şu şekildedir:

Cihazı kapatın. Ses Kısma + Güç tuşlarına basılı tutarak Fastboot moduna alın.
USB-C kablo ile bilgisayara bağlayın. AndroidWin Tool’da Fastboot Commands sekmesinden Read Info [fastboot] ile cihazın algılandığını doğrulayın.
EFS – Root Functions bölümünden Unlock Bootloader butonuna tıklayın veya Fastboot Commands sekmesinden Oem Unlock [fastboot] komutunu çalıştırın.
Cihaz ekranında “Unlock bootloader?” onay penceresi belirecektir. Ses tuşları ile Yes seçeneğini seçin ve Güç tuşu ile onaylayın.
Cihaz otomatik olarak fabrika ayarlarına dönecek ve yeniden başlayacaktır. Bu süreç 5-10 dakika sürebilir. Tüm veriler silinecektir.

💡 Teknisyen Notu: Xiaomi 15’te HyperOS ile birlikte gelen “Mi Unlock” bekleme süresi (168 saat / 7 gün) bazı bölgesel firmware’lerde hâlâ geçerlidir. Eğer AndroidWin Tool kilidi açamazsa, resmi Mi Unlock aracı ile hesap doğrulaması yapılmalı ve bekleme süresi tamamlanmalıdır.

2Magisk Root Kurulumu (Xiaomi New [Root] Metodu)

Bootloader kilidi açıldıktan sonra, IMEI repair ve EFS yönetimi için root yetkisi kazanılması zorunludur. AndroidWin Tool, Xiaomi 15 için özel olarak geliştirilmiş Xiaomi New [Root] metodunu kullanır:

Cihazı normal modda açın. Ayarlar > Telefon Hakkında > MIUI Sürümü üzerine 7 kez dokunarak Geliştirici Seçeneklerini aktive edin.
Ayarlar > Ek Ayarlar > Geliştirici Seçenekleri > USB Hata Ayıklama ve OEM Kilidi Açma seçeneklerini aktif edin.
Cihazı bilgisayara bağlayın. AndroidWin Tool’da Device Status bölümünde cihazın ADB olarak göründüğünü teyit edin.
ADB Commands sekmesinden Install Magisk Apk [adb] komutunu çalıştırın. Araç, otomatik olarak Magisk 30.4+ sürümünü cihazın sistem bölümüne enjekte eder.
İşlem tamamlandığında cihaz otomatik olarak yeniden başlar. Açılış sonrası uygulama çekmecesinde Magisk simgesi görünmelidir.
Magisk uygulamasını açın ve “Tamamlanmış bir kurulum algılandı” uyarısını onaylayarak root yönetimini aktive edin. Root Status alanında rooted ve 30.4:MAGISKSU görünmelidir.

⚠️ Dikkat: Magisk kurulumu sırasında cihaz bootloop’a (açılış döngüsü) girebilir. Bu durumda TWRP ile Magisk uninstaller zip’ini flash ederek root’u kaldırın ve işlemi tekrar deneyin. Xiaomi 15’te HyperOS’un verified boot (vbmeta) kontrolü, patch’lenmemiş boot imajını reddedebilir.

3IMEI Onarımı (Orijinal IMEI ile Network Repair)

IMEI onarımı, yalnızca cihazın fabrika çıkışındaki orijinal IMEI numarasının EFS hasarı, yazılım güncellemesi hatası veya yanlış QCN restorasyonu sonrası kaybolması durumunda uygulanmalıdır:

Ön koşul: Cihaz rootlu olmalıdır (Magisk 30.4+). EFS – Root Functions bölümünden Enable Diag [adb] komutunu çalıştırarak Qualcomm DIAG portunu aktive edin.
Cihazın orijinal IMEI numarasını kutudan, arka kapak etiketinden veya satın alma faturasından alın. Xiaomi 15 Dual SIM modellerinde IMEI1 (SIM1) ve IMEI2 (SIM2) olmak üzere iki ayrı numara bulunur.
AndroidWin Tool Repair Settings panelinde IMEI [1] ve IMEI [2] alanlarına orijinal 15 haneli numaraları eksiksiz girin.
WiFi MAC ve BT MAC adreslerini cihaz ayarlarından (Ayarlar > Telefon Hakkında > Durum) alarak ilgili alanlara yazın.
Method: alanından Xiaomi New [Root] seçeneğinin seçili olduğundan emin olun. Eski MIUI cihazlarda farklı metod kullanılır.
Repair [Start] butonuna tıklayın. Araç, önce EFS bölümünü yedekler, ardından yeni IMEI ve MAC değerlerini NV item’lar olarak yazar. İşlem sırasında cihaz 2-3 kez yeniden başlayabilir.
İşlem tamamlandığında ADB Commands sekmesinden Patch Cert Xiaomi [adb] komutunu çalıştırarak Xiaomi sertifika dosyalarını yama yapın. Bu adım, IMEI’nin operatör ağı tarafından tanınmasını sağlar.

⚖️ Yasal Uyarı Tekrarı

AndroidWin Tool arayüzündeki kırmızı uyarı — “Changing the imei is illegal” — tüm işlemler boyunca görünür durumdadır. Teknik servisler, yalnızca cihaz sahibinin talebi üzerine ve yalnızca orijinal IMEI’yi geri yazma yetkisine sahiptir. Farklı bir IMEI yazmak, Türk Ceza Kanunu m. 227 ve Elektronik Haberleşme Kanunu kapsamında suçtur.

4FRP (Factory Reset Protection) Kaldırma

FRP kilidi, cihaz fabrika ayarlarına sıfırlandıktan sonra önceki Google hesabının girilmesini zorunlu kılan bir güvenlik önlemidir. Xiaomi 15’te AndroidWin Tool ile FRP kaldırma iki yöntemle yapılabilir:

Yöntem A: ADB Üzerinden FRP Kaldırma (Root Gerekli)

Cihaz normal modda açıkken, Magisk root aktif ve USB hata ayıklama açık olsun.
ADB Commands sekmesinden Reset FRP [twrp] komutunu çalıştırın. Araç, ADB shell üzerinden FRP veritabanını sıfırlar.

Yöntem B: Fastboot Üzerinden FRP Kaldırma (Root Gereksiz)

Cihazı Fastboot moduna alın (Ses Kısma + Güç).
Fastboot Commands sekmesinden Reset FRP [fastboot] komutunu çalıştırın. Bu komut, FRP bölümünü (frp partition) direkt olarak formatlar.
İşlem sonrası cihazı Reboot Recovery [fastboot] ile recovery moduna alıp cache ve data bölümlerini wipe edin.

✅ Onaylanmış Çözüm: FRP kaldırma sonrası cihaz ilk açılışta Google hesabı sormadan direkt kurulum ekranına geçmelidir. Eğer hâlâ hesap istiyorsa, FRP bölümü tamamen silinmemiş demektir; işlem TWRP üzerinden manuel olarak tekrarlanmalıdır.

5EFS Yedekleme ve Restorasyon Yönetimi

EFS bölümü, cihazın radyo kimliğini oluşturan en kritik yazılımsal bileşendir. Herhangi bir IMEI veya root işleminden önce mutlaka yedek alınmalıdır:

EFS Yedekleme (Backup EFS): Cihaz rootlu ve ADB bağlantısı aktifken, EFS – Root Functions bölümünden Backup EFS [adb] butonuna tıklayın. Araç, EFS bölümünü bilgisayarın belirlenen dizinine .qcn formatında kaydeder. Dosya adında seri numarası ve tarih bulunmalıdır.
QCN Yedekleme (Store EFS): QCN / xQCN Backup – Restore bölümünden Store EFS butonu ile EFS içeriği QCN formatına dönüştürülerek saklanır. Bu dosya, farklı Qualcomm araçlarıyla da (QPST, QFIL) uyumludur.
EFS Restorasyon (Restore EFS): EFS hasarı veya IMEI kaybı durumunda, önceden alınan .qcn dosyası seçilerek Restore EFS [adb] komutu çalıştırılır. Restorasyon sonrası cihaz otomatik olarak yeniden başlar ve ağ kaydı yenilenir.

⚠️ Kritik Uyarı: EFS restorasyonu yapmadan önce mutlaka mevcut (hasarlı) EFS’in bir yedeğini daha alın. Yanlış QCN dosyası yazılması durumunda cihazın baseband (radyo) versiyonu bozulabilir ve bu durumda orijinal QCN yedeği hayati öneme sahiptir.

6Network Repair ve Sertifika Yaması (Patch Cert)

IMEI onarımı veya EFS restorasyonu sonrası, cihazın mobil ağa (2G/3G/4G/5G) düzgün kaydolması için network repair ve sertifika yaması işlemleri uygulanmalıdır:

Network Repair [adb]: IMEI yazımı tamamlandıktan sonra Repair Settings panelindeki Network Repair [adb] butonuna tıklayın. Araç, NV item’ları üzerinden operatör kayıt bilgilerini yeniler ve çift SIM yapılandırmasını onarır.
Patch Cert Xiaomi [adb]: Xiaomi cihazlarda, IMEI değişikliği sonrası sertifika doğrulaması (signature verification) hatası oluşabilir. Bu komut, Xiaomi’nin özel sertifika zincirini yama yaparak cihazın kabul edilebilir IMEI statüsüne dönmesini sağlar.
Disable OTA [adb]: Rootlu ve IMEI onarımı yapılmış cihazlarda, OTA güncellemeleri root dosyalarını ve sertifika yamalarını silebilir. Bu komut ile otomatik güncellemeler devre dışı bırakılır.
Test: İşlemler sonrası cihaza SIM kart takın. Ayarlar > Ağ ve İnternet > Mobil Ağ bölümünde operatör adının göründüğünü ve sinyal çubuklarının dolmaya başladığını teyit edin. Arama ve SMS testi yapın.

5. Qualcomm SM8750 Platform Özellikleri ve Xiaomi 15 Uyumluluğu

Xiaomi 15, Qualcomm’un SM8750 (Snapdragon 8 Elite) işlemcisini kullanır. Bu platform, önceki nesil SM8650 (Snapdragon 8 Gen 3)’e göre önemli değişiklikler içerir ve teknik servis işlemlerinde dikkat edilmesi gereken hususlar şunlardır:

Web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

Özellik	SM8750 (Snapdragon 8 Elite)	Servis Etkisi	AndroidWin Tool Uyumluluğu
İşlemci Mimarisi	3nm TSMC, Oryon CPU çekirdekleri	Daha yüksek termal verimlilik, farklı boot imaj yapısı	Tam uyumlu (v2.1.2+)
Modem	Snapdragon X80 5G Modem-RF	Yeni 5G NR band desteği, farklı NV item yapısı	QCN dosyası SM8750 özel olmalı
Bootloader	HyperOS ile birleşik verified boot (vbmeta 3.0)	Boot imajı patch’lenmeden root çalışmaz	Magisk 30.4+ ile otomatik patch
Security Patch	Hardware-backed Keymaster 4.1	FRP ve sertifika doğrulama daha katı	Patch Cert komutu zorunlu
EDL Modu	Firehose 9008 protokolü (yeni protokol sürümü)	Eski QFIL sürümleri uyumsuz olabilir	AndroidWin Tool dahili Firehose desteği
Partition Tablosu	Super partition (dynamic partitions) + Erofs	TWRP ve manuel flash işlemleri karmaşıklaşmıştır	Fastboot komutları önerilir

💡 Platform Farkı: SM8750 platformunda EFS bölümü, önceki nesillere göre daha büyük bir NV item alanına sahiptir. Bu nedenle eski cihazlardan alınan QCN dosyaları Xiaomi 15’e yazılmamalıdır; aksi halde radyo firmware’i çökebilir.

6. Hata Giderme ve Sık Karşılaşılan Sorunlar

AndroidWin Tool v2.1.2 ile Xiaomi 15 onarımı sırasında karşılaşılabilecek hatalar ve çözüm yöntemleri aşağıda tablo halinde sunulmuştur:

Web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

Hata / Belirti	Olası Neden	Çözüm Yöntemi	Önlem
“Device not found” / COM port algılanmıyor	USB sürücü eksik, kablo arızalı, USB hata ayıklama kapalı	Google USB Driver ve Xiaomi USB Driver yeniden yükleyin; orijinal kablo kullanın; USB hata ayıklamayı aktif edin	Her işlem öncesi Aygıt Yöneticisi’nde COM port kontrolü
“OEM Unlock failed”	Mi Unlock bekleme süresi dolmamış, hesap doğrulaması yok	Resmi Mi Unlock aracı ile 168 saat bekleme süresini tamamlayın; Mi hesabını cihazda aktif tutun	Bootloader açma talebini erken oluşturun
“Magisk install failed” / Bootloop	Boot imajı patch’lenmemiş, vbmeta imzası geçersiz	Fastboot ile stock boot.img flash edin; Magisk app üzerinden “Install > Select and Patch a File” ile manuel patch yapın	Her root öncesi stock ROM yedeği alın
“IMEI write failed” / “NV item error”	DIAG port aktif değil, root yetkisi yok, yanlış metod seçimi	Enable Diag komutunu çalıştırın; Root Status’ü kontrol edin; Method alanını Xiaomi New [Root] olarak ayarlayın	İşlem öncesi root ve DIAG doğrulaması
“No signal” / “Invalid IMEI” onarım sonrası	QCN dosyası uyumsuz, Network Repair atlanmış, sertifika yaması eksik	SM8750 özel doğru QCN dosyasını yeniden yükleyin; Network Repair ve Patch Cert komutlarını tekrar çalıştırın	Her IMEI işleminden sonra sinyal testi yapın
“FRP still active” kaldırma sonrası	FRP bölümü tamamen silinmemiş, Google hesabı cache’de kalmış	TWRP ile /data/system/ dizinindeki accounts dosyalarını manuel silin; ardından factory reset yapın	FRP kaldırma sonrası cache ve data wipe
“EDL not responding”	Yeni Firehose protokolü, eski sürücü uyumsuzluğu	AndroidWin Tool’u yönetici olarak çalıştırın; Qualcomm HS-USB QDLoader 9008 sürücüsünü güncelleyin	EDL moduna almadan önce sürücü uyumluluğunu kontrol edin
“WiFi / Bluetooth adresi 00:00:00:00”	EFS restorasyonu sonrası MAC adresleri sıfırlanmış	Repair Settings panelinden orijinal WiFi MAC ve BT MAC değerlerini girerek Repair [Start] ile yeniden yazın	İlk EFS yedeğinde MAC adreslerini not alın

7. Güvenlik Önlemleri ve Profesyonel Teknisyen İpuçları

Xiaomi 15 gibi amiral gemisi cihazlarda yazılım onarımı yapılırken, hem cihaz güvenliği hem de veri bütünlüğü açısından aşağıdaki profesyonel uygulamalar hayati öneme sahiptir:

Her işlem öncesi çift yedekleme: EFS yedeklemesi (AndroidWin Tool) ve tam sistem yedeklemesi (TWRP) olmak üzere iki ayrı yedek alın. HyperOS’un A/B partition yapısı, tek yedeklemede veri kaybı riskini artırır.
Orjinal QCN kullanımı: Kesinlikle farklı model veya farklı SoC platformuna ait QCN dosyası kullanmayın. SM8750 için yalnızca Xiaomi 15 / Xiaomi 15 Pro özel QCN dosyaları tercih edilmelidir.
USB bağlantısını kesmeyin: IMEI yazımı, EFS restorasyonu veya bootloader işlemleri sırasında USB kablosunu çıkarmak, cihazın brick olmasına (hard brick) neden olabilir. Laptop pilinde çalışın veya UPS kullanın.
Antivirüs ve Windows Defender: AndroidWin Tool bazı antivirüs yazılımları tarafından false positive olarak algılanabilir. İşlem öncesi gerçek zamanlı korumayı geçici olarak devre dışı bırakın; aracın çalışma dizinini istisna (exception) listesine ekleyin.
Magisk sürüm uyumluluğu: Xiaomi 15’te HyperOS ile Magisk 30.4 ve üzeri sürümler önerilir. Eski Magisk sürümleri, vbmeta imza doğrulamasında başarısız olabilir ve bootloop oluşturabilir.
Yasal sınırlandırmalara saygı: IMEI onarımı yalnızca cihaz sahibinin talebi ve orijinal IMEI üzerinden yapılmalıdır. Cihazın IMEI’sini değiştirmek veya klonlamak, yasal sorumluluk doğurur. Servis kayıtlarında yapılan işlem ve kullanılan IMEI numarası mutlaka tutulmalıdır.
FRP kaldırma etiği: FRP kaldırma işlemi yalnızca cihaz sahibinin kendi Google hesabına erişimini kaybetmesi durumunda yapılmalıdır. Çalıntı veya şüpheli kaynaklı cihazlarda FRP kaldırma, suç teşkil edebilir.

✅ Teknisyen Kontrol Listesi:

Bootloader durumu kontrol edildi (locked / unlocked)
Root durumu ve Magisk sürümü doğrulandı
EFS ve QCN yedeklemesi alındı
Orijinal IMEI, WiFi MAC ve BT MAC değerleri kaydedildi
DIAG port aktive edildi
Method: Xiaomi New [Root] seçildi
Network Repair ve Patch Cert uygulandı
SIM kart ile sinyal, arama ve SMS testi yapıldı

8. Sonuç ve Kalıcı Çözüm Özeti

Xiaomi 15 (SM8750 Qualcomm Snapdragon 8 Elite) modelinde AndroidWin Tool v2.1.2 kullanılarak uygulanan root metodu ile onarım protokolü, teknik servis uzmanları için sistematik, güvenli ve %100 çözüm oranına ulaşan bir yazılımsal müdahale setidir. Bu rehberde, cihazın bootloader kilidi açımından Magisk root kurulumuna, orijinal IMEI’nin onarımından EFS bölüm yönetimine, FRP kaldırmadan network repair ve sertifika yamasına kadar tüm süreçler detaylandırılmıştır.

Onarım sürecinde elde edilen sonuçlar şunlardır:

Bootloader Kilidi Başarıyla Açıldı: Xiaomi 15 cihazında HyperOS tabanlı güvenlik duvarı aşılarak, özel recovery ve root imajları yüklenebilir hale getirilmiştir.
Magisk Root Aktif: 30.4:MAGISKSU sürümü ile sistem seviyesinde root yetkisi kazanılmış ve AndroidWin Tool’un tüm modülleri çalışır duruma getirilmiştir.
IMEI Onarımı Tamamlandı: Orijinal IMEI numarası, NV item’lar üzerinden başarıyla yazılmış ve operatör ağı tarafından tanınır hale getirilmiştir.
FRP Kaldırıldı: Factory Reset Protection kilidi, fastboot veya ADB yöntemiyle güvenli bir şekilde kaldırılmıştır.
EFS Yönetimi Sağlandı: EFS bölümünün yedekleme, restorasyon ve QCN dönüşüm işlemleri stabil çalışmaktadır.
Ağ Bağlantısı Onarıldı: Network Repair ve Patch Cert komutları sonrası 5G, 4G LTE, VoLTE ve WiFi çağrı fonksiyonları test edilmiştir.

✅ Onarım Tamamlandı

Xiaomi 15 root ve onarım işlemleri, bu rehberdeki adımlar titizlikle izlenerek yazılım seviyesinde başarıyla tamamlanabilir. Eğer yukarıdaki tüm protokoller uygulandığı halde cihaz brick durumuna düşerse, EDL (9008) modu ile stock ROM flash işlemi veya board seviyesi uzmanına yönlendirme yapılması önerilir. RSA box, hırdavat veya kredi kartı gibi fiziksel müdahalelere bu yöntemle hiçbir zaman gerek kalmamaktadır.

Kaynak ve Referans: Bu teknik rehberdeki yazılım araçları, komutlar ve onarım protokolleri profesyonel teknik servis tecrübesine dayanmaktadır. Daha fazla teknik bilgi, yazılım onarım eğitimleri ve board seviyesi kurs içerikleri için:

www.ceptelefonutamirkursu.com

Devamını Oku

Redmi 13C (2404ARN45I) Şarj Kesilmesi Sorunu

Mayıs 25, 2026

Redmi 13C (2404ARN45I) Şarj Kesilmesi Sorunu

📅 Yayın Tarihi: 25 Mayıs 2026

🔧 Model: Redmi 13C (2404ARN45I)⚡ Sorun: Şarj Otomatik Duruyor

🎓 Seviye: İleri Teknik Servis

İçindekiler

1. Giriş ve Sorun Tanımı
2. Güç Kaynağı Bölümü (PMIC PM8150B)
3. Şarj Bölümü (BQ25619)
4. Batarya Konnektörü Analizi
5. USB Port Bölümü
6. VBUS ve Güç Yolu (MOSFETler)
7. Batarya ve Güç IC (Termistör)
8. Saat ve Reset IC (U700 CLK)
9. Topraklama Bölümü
10. Önemli Voltaj Değerleri
11. Kontrol Noktaları
12. Muhtemel Arıza Nedenleri
13. Gerekli Alet ve Ekipmanlar
14. Teşhis Akış Şeması
15. Adım Adım Onarım Prosedürü
16. Teknisyen Notları ve Tavsiyeler
17. Sonuç ve Değerlendirme

1. Giriş ve Sorun Tanımı

Redmi 13C (Model Kodu: 2404ARN45I), piyasaya sürüldüğü günden bu yana uygun fiyat segmentinde güçlü bir kullanıcı kitlesine ulaşmış popüler bir akıllı telefon modelidir. Ancak teknik servis ortamlarında sıklıkla karşılaşılan “şarj otomatik olarak duruyor” veya “charging stops automatically” şikayeti, bu cihazın anakart düzeyinde detaylı bir teşhis gerektiren karmaşık bir sorundur.

Bu makalede, Redmi 13C modelinin şarj kesilmesi arızasının kök nedenlerini anakart şeması üzerinden sistematik olarak analiz edeceğiz. Qualcomm PM8150B PMIC (Power Management IC), BQ25619 batarya şarj entegresi, VBUS güç yolu MOSFETleri, JEITA termistör devresi ve saat/reset sinyalleri gibi kritik bileşenlerin fonksiyonları, normal çalışma voltajları, arıza senaryoları ve profesyonel onarım teknikleri detaylı bir şekilde incelenecektir.

Teknik servis uzmanları için hazırlanan bu kılavuz, sadece arıza teşhisi değil; aynı zamanda preemptive maintenance (önleyici bakım) stratejileri, komponent değişim protokolleri ve kalibrasyon adımlarını da kapsamaktadır. Makale boyunca verilen voltaj değerleri, kontrol noktaları ve akış şemaları, gerçek dünya onarım senaryolarında doğrudan uygulanabilir niteliktedir.

⚡

ESD Uyarısı: Bu cihaz üzerinde çalışmadan önce mutlaka antistatik bileklik takılmalı, ESD güvenli çalışma ortamı sağlanmalı ve bileşenler statik elektrikten korunmalıdır. PMIC ve şarj entegreleri statik hasara karşı son derece hassastır.

2. Güç Kaynağı Bölümü – PMIC PM8150B

1 PMIC PM8150B – Ana Güç Dağıtım Merkezi

Redmi 13C anakartının kalbinde yer alan Qualcomm PM8150B Power Management IC (Entegre Güç Yönetim Devresi), cihazın tüm alt sistemlerine düzenli ve stabil güç dağıtımından sorumlu temel bir bileşendir. Bu entegre devre, bataryadan gelen ham gücü (VBAT) ve USB üzerinden gelen şarj voltajını (VBUS) işleyerek; işlemci, bellek, ekran, kamera ve iletişim modülleri için gerekli olan farklı voltaj seviyelerini üretir.

PM8150B Temel Fonksiyonları

VBAT Girişi: Bataryadan gelen 3.7V – 4.4V aralığındaki voltajı alır ve sistem için gerekli rail voltajlarına dönüştürür.
VBUS Girişi: USB şarj portundan gelen 4.8V – 5.2V voltajı regüle eder ve şarj kontrolörüne (BQ25619) iletir.
Rail Voltajı Üretimi: 1.8V, 3.3V, 0.8V gibi farklı seviyelerde stabilize çıkışlar sağlar.
Güç Sıralama (Power Sequencing): Sistem açılırken bileşenlere güç verilme sırasını kontrol eder. Yanlış sıralama boot loop veya şarj durması sorunlarına yol açabilir.
Aşırı Akım ve Aşırı Isı Koruması: IC içinde yerleşik koruma devreleri, anormal durumlarda gücü keserek daha büyük hasarları önler.

Arıza Senaryoları ve Teşhis

PM8150B entegresinde meydana gelen fiziksel hasar, lehim çatlağı, iç kısa devre veya termal hasar durumunda şarj sistemi ciddi şekilde etkilenir. Teknisyenlerin dikkat etmesi gereken belirtiler şunlardır:

Cihaz şarja takıldığında hiç reaksiyon vermeme (ekran kapalı, LED yanmıyor)
Şarj göstergesi belirli bir yüzdeye ulaştıktan sonra aniden durma
Cihazın ısınması ancak batarya dolmaması
Rastgele yeniden başlatma (reboot) döngüleri şarj sırasında
VBUS veya VBAT hatlarında anormal voltaj düşümü

Kritik Not: PMIC değişimi son derece hassas bir işlemdir. Entegrenin altındaki BGA (Ball Grid Array) lehim yapısı, doğru ısı profili olmadan kolayca hasar görebilir. Sıcak hava tabancası ile 350°C – 380°C arası profil önerilir. Yeniden lehimleme sonrası X-ray kontrolü yapılması tavsiye edilir.

3. Şarj Bölümü – BQ25619 Batarya Şarj IC

2 BQ25619 – Batarya Şarj Kontrolörü

BQ25619, Texas Instruments tarafından üretilen ve Redmi 13C anakartında batarya şarj sürecinin doğrudan kontrolünden sorumlu olan özel amaçlı bir entegre devredir. Bu IC, PMIC’ten gelen güçü alarak bataryaya uygun şarj profili uygular; sabit akım (CC) ve sabit voltaj (CV) aşamalarını yönetir.

BQ25619 Pin Tanımlamaları ve Fonksiyonları

Pin / Hat	Fonksiyon	Normal Voltaj	Arıza Etkisi
`VBUS`	USB şarj giriş voltajı	4.8V – 5.2V	Şarj başlamaz, cihaz tepki vermez
`VBAT`	Batarya bağlantı çıkışı	3.7V – 4.4V	Batarya dolmaz, sistem güçsüz kalır
`BAT_ID`	Batarya tanımlama / algılama	0.6V – 1.2V	Batarya tanınmaz, şarj durur
`NTC`	Sıcaklık sensörü girişi	~10kΩ @ 25°C	Aşırı ısı algısı, şarj durması
`ILIM`	Akım limit kontrolü	0.4V – 0.7V	Yavaş şarj veya şarj durması
`VCHG`	Şarj voltajı regülasyonu	~4.2V	Yetersiz/ fazla voltaj, batarya hasarı

Şarj Durması ile İlgili BQ25619 Arıza Modları

BQ25619 entegresinde meydana gelen arızalar, şarjın otomatik durmasına yol açan en sık rastlanan kök nedenlerden biridir. Teknisyenlerin karşılaşabileceği başlıca arıza modları şunlardır:

İç Kısa Devre: Entegrenin iç yapısında VBUS ile GND arasında oluşan kısa devre, entegrenin kendini korumak amacıyla şarj işlemini durdurmasına neden olur. Multimetre ile VBUS-GND direnci ölçüldüğünde 0Ω veya çok düşük değer (10Ω altı) görülür.
Termal Hasar: Aşırı ısınma sonucu entegrenin iç bağlantıları açılabilir (open circuit). Bu durumda VBUS girişi olmasına rağmen VBAT çıkışında voltaj görülmez.
BAT_ID Hat Hatası: BQ25619, bataryanın orijinal ve sağlıklı olduğunu BAT_ID hattı üzerinden algılar. Bu hat kopuk veya direnç değeri dış aralıkta ise şarj başlamaz veya başladıktan kısa süre sonra durur.
NTC Hat Bozukluğu: Sıcaklık sensörü devresindeki açık devre, entegreye sürekli “aşırı sıcaklık” sinyali göndererek şarjın durmasına yol açar.

Profesyonel İpucu: BQ25619 değişimi öncesinde mutlaka VBUS hattında kısa devre olup olmadığı kontrol edilmelidir. Eğer VBUS’ta kısa devre mevcutsa, sadece entegre değiştirmek yetersiz kalacak; MOSFETler ve kondansatörler de incelenmelidir.

4. Batarya Konnektörü Analizi

3 Batarya FPC Konnektörü – Fiziksel Bağlantı Bütünlüğü

Batarya konnektörü, anakart ile batarya arasındaki fiziksel ve elektriksel köprüdür. Redmi 13C’de kullanılan FPC (Flexible Printed Circuit) konnektör yapısı, darbelere ve sıvı temasına karşı diğer modellere göre daha hassastır. Şarjın otomatik durması sorununda bu konnektörün göz ardı edilmemesi gerekir.

Kontrol Edilmesi Gereken Parametreler

Pim Oksidasyonu: Nem, ter veya sıvı teması sonucu konnektör pimlerinde yeşil/beyaz oksit tabakası oluşabilir. Bu oksit tabakası, yüksek akım geçişinde ani voltaj düşümüne ve şarj durmasına neden olur.
Mekanik Gevşeklik: Batarya değişimi sırasında konnektör kilit mekanizması zarar görebilir. Gevşek bağlantı, titreşim sırasında anlık kopmalara yol açarak şarjın kesilmesine neden olur.
Kir ve Toz Birikimi: Özellikle ceplerde taşınan cihazlarda konnektör yuvasına toz ve kumaş parçacıkları girebilir. Bu yabancı maddeler, iletkenliği azaltarak yüksek direnç oluşturur.
FPC Kablosu Hasarı: Batarya üzerindeki FPC kablosunda katlama, yırtılma veya iç iletken kopması, VBAT veya BAT_ID sinyallerinin kesintiye uğramasına neden olabilir.

Temizlik ve Onarım Protokolü

Cihazı tamamen kapatın ve bataryayı fiziksel olarak çıkarın.
PCB temizleyici (isopropil alkol %99) ve yumuşak bir fırça ile konnektör yuvasını temizleyin.
Multimetre ile her bir pinin anakart üzerindeki karşılık gelen noktaya sürekliliğini (continuity) test edin.
Konnektör kilit mekanizmasının sağlam olduğundan emin olun. Kırık kilit varsa konnektör değişimi şarttır.
Temizlik sonrası 10-15 dakika kuruma süresi verin, nemli konnektör kısa devre riski taşır.

5. USB Port Bölümü – Fiziksel Giriş Noktası

5 JUSB1 – USB Type-C Konnektör

Redmi 13C’nin şarj giriş noktası olan JUSB1 kodlu USB Type-C konnektörü, hem fiziksel hem de elektriksel olarak şarj zincirinin ilk halkasıdır. Bu konnektörde meydana gelen hasarlar, şarjın otomatik durmasına yol açan en basit ancak en sık gözden kaçan arıza nedenlerindendir.

Sık Karşılaşılan USB Port Arızaları

Arıza Tipi	Görsel Belirti	Elektriksel Etki	Onarım Yöntemi
Mekanik Hasar	Port içi bükülme, plastik parça kırılması	VBUS pimi temas etmiyor, şarj başlamaz	Konnektör değişimi
Oksidasyon	Pimlerde kararma, yeşilimsi tabaka	Yüksek kontakt direnci, ani voltaj düşümü	Kontakt spreyi ve mekanik temizlik
Lehim Çatlağı	Görsel olarak belirgin olmayabilir	Aralıklı temas, şarj dur-kalk yapar	Yeniden lehimleme veya konnektör değişimi
Sıvı Hasarı	Korozyon izleri, beyaz kristal birikimi	Kısa devre veya açık devre	Ultrasonik temizlik + konnektör değişimi
Toz ve Kir	Port içinde görünür yabancı cisim	Zayıf temas, düşük şarj akımı	Kompresli hava ve fırçalama

USB Port Kontrol Prosedürü

Teknisyenlerin USB portu değerlendirirken izlemesi gereken sistematik adımlar şunlardır:

Görsel İnceleme: Büyüteç altında portun iç yapısı incelenir. Pim hizalaması, oksidasyon ve mekanik hasar kontrol edilir.
Mekanik Test: Şarj kablosu takıldığında “tık” sesi duyulmalı ve kablo gevşek olmamalıdır. Gevşeklik, portun iç kısmında yıpranma olduğunu gösterir.
Voltaj Ölçümü: Konnektörün VBUS pinleri (genellikle A9, B9 veya A4, B4 konumlarında) üzerinde şarj kablosu takılıyken 4.8V – 5.2V arası voltaj ölçülmelidir.
Direnç Ölçümü: Cihaz kapalıyken VBUS ile GND arası direnç ölçülür. Normal değer 300kΩ üzeri olmalıdır. Çok düşük değerler kısa devre işaretidir.
Mikroskobik İnceleme: 10x-20x büyütme altında lehim noktaları kontrol edilir. Çatlak veya soğuk lehim tespit edilirse yeniden lehimleme yapılır.

6. VBUS ve Güç Yolu – MOSFET Kontrol Devresi

6 PQ303 ve PQ304 – VBUS MOSFETleri

VBUS hattı, USB portundan gelen şarj voltajının anakart üzerindeki diğer bileşenlere güvenli bir şekilde dağıtılmasını sağlayan kritik bir güç yoludur. Redmi 13C anakartında bu yol, PQ303 ve PQ304 kodlu iki adet N-kanal veya P-kanal MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) tarafından kontrol edilmektedir.

MOSFETlerin Rolü ve Çalışma Prensibi

MOSFETler, VBUS hattında anahtarlama elemanı olarak görev yapar. Normal çalışma durumunda:

Şarj kablosu takıldığında, VBUS voltajı MOSFETlerin gate pinine ulaşır.
Gate voltajı eşik değerini (threshold voltage) aştığında MOSFet iletime geçer (ON durumu).
VBUS voltajı, MOSFET üzerinden PMIC ve BQ25619’e iletilir.
Aşırı akım veya ters voltaj durumunda MOSFET kendini kapatır (OFF durumu) ve sistemi korur.

MOSFET Arıza Modları ve Teşhis

Arıza Modu	Teknik Tanım	Ölçüm Bulgusu	Şarj Etkisi
Drain-Source Kısa Devre	MOSFET iç iletken kanalı kısa devre olmuş	D-S arası 0Ω – 5Ω	Şarj başlar ancak aşırı akım nedeniyle PMIC koruma devreye girer ve şarj durur
Gate Hasarı	Gate yalıtkanlığı bozulmuş	Gate-Source diyot testi anormal	MOSFet sürekli OFF veya ON kalır, şarj kontrolsüz veya hiç olmaz
Açık Devre (Open)	İç bağlantı kopmuş	D-S arası yüksek direnç / sonsuz	VBUS BQ25619’e ulaşmaz, şarj hiç başlamaz
Vbus-GND Kısa Devre	MOSFET veya paralel kondansatör kısa devre	VBUS hattında 0Ω direnç	Şarj adaptörü devreyi koruma moduna alır, şarj olmaz

MOSFET Test Prosedürü

Cihazı kapatın ve bataryayı çıkarın.
Multimetreyi diyot test moduna alın (bazı multimetrelerde buzzer/continuity modu da kullanılabilir).
PQ303 ve PQ304 üzerinde Drain-Source, Gate-Source ve Gate-Drain arası diyot testi yapın.
Normal bir N-kanal MOSFET için: Source-Drain ters kutuplama durumunda ~0.5V – 0.7V okunmalıdır.
0V (kısa devre) veya OL (açık devre) okunması, MOSFET değişimini gerektirir.
MOSFET değişimi sonrası, VBUS hattının GND’ye kısa devre olmadığını tekrar kontrol edin.

Dikkat: MOSFET değişiminde kullanılan yedek parçanın orijinal part numarası ve özellikleriyle birebir uyumlu olması gerekir. Farklı RDS(on) değerine sahip bir MOSFET, ısınma ve verimlilik kaybına neden olabilir.

7. Batarya ve Güç IC – JEITA Termistör Devresi

7 Batarya Sıcaklık İzleme ve JEITA Uyumluluğu

Modern lityum-iyon bataryalar, güvenlik nedeniyle sıcaklık aralığı dışında şarj edilmemelidir. Redmi 13C’de bu güvenlik mekanizması, JEITA (Japan Electronics and Information Technology Industries Association) standardına uygun bir termistör (sıcaklığa duyarlı direnç) devresi ile sağlanır. Batarya paketi içinde yer alan NTC (Negative Temperature Coefficient) termistör, batarya sıcaklığını sürekli izler ve bu bilgiyi BQ25619 şarj IC’sine iletir.

Termistör Çalışma Prensibi

NTC termistörler, sıcaklık arttıkça direnç değerini düşüren bileşenlerdir. 25°C oda sıcaklığında tipik değeri yaklaşık 10kΩ civarındadır. BQ25619, NTC pininden okuduğu voltaj değerini iç tablolarla karşılaştırarak batarya sıcaklığını hesaplar:

Soğuk Bölge

< 0°C

Normal Bölge

0°C – 45°C

Sıcak Bölge

45°C – 60°C

Aşırı Sıcak

> 60°C

Normal bölge dışına çıkıldığında BQ25619 otomatik olarak şarjı durdurur veya şarj akımını azaltır. Bu, şarjın otomatik durmasına yol açan en yaygın yazılımsal/koruma kaynaklı nedenlerden biridir.

Termistör Devresi Arıza Senaryoları

NTC Açık Devre: Termistör kablosu kopmuş veya konnektörde temas yoksa, BQ25619 “sonsuz sıcaklık” veya “bilinmeyen durum” algılar ve şarjı durdurur.
NTC Kısa Devre: Termistörün kendisi veya paralelindeki bir kondansatör kısa devre olursa, “aşırı sıcaklık” algılanır ve şarj durur.
Yanlış Termistör Değeri: Batarya değişimi sırasında farklı NTC değerine sahip (örneğin 100kΩ yerine 10kΩ) bir batarya takılırsa, BQ25619 yanlış sıcaklık okuması yapar.
BQ25619 İç NTC Okuma Hatası: Entegrenin kendi iç ADC (Analog-Digital Converter) devresi hasar görmüşse, gerçek sıcaklık ne olursa olsun yanlış değer okunabilir.

Termistör Test Prosedürü

Batarya konnektöründen NTC pinini (genellikle BAT_ID’nin yanındaki pin) izole edin.
Multimetreyi direnç ölçüm moduna alın.
25°C ortamda ~10kΩ (±%10 tolerans) okunmalıdır.
Termistörü parmaklarınızla ısıtın; direnç değerinin düştüğünü gözlemleyin (NTC doğrulaması).
Direnç değeri sabit kalıyorsa veya 0Ω/sonsuz okunuyorsa, termistör veya bağlantı hattı arızalıdır.

8. Saat ve Reset IC – U700 CLK

8 U700 CLK – Sistem Saati ve Reset Sinyali Üreticisi

Anakart üzerindeki U700 kodlu Clock and Reset IC, şarj sisteminin doğrudan bir parçası gibi görünmese de, sistem stabilitesi açısından kritik bir rol oynar. Bu entegre, işlemci (MediaTek MT6769V), PMIC ve diğer alt sistemlere gerekli olan saat (clock) sinyallerini ve reset sinyallerini üretir.

Saat/Reset IC’nin Şarj Sistemine Etkisi

U700 arızalı veya yanlış frekans ürettiğinde şunlar yaşanabilir:

Sistem Kararsızlığı: İşlemci düzgün clock sinyali alamadığında, şarj durumunu izleyen yazılım modülleri (firmware) düzgün çalışmaz. Bu, şarjın rastgele durmasına neden olabilir.
Boot Loop: Cihaz şarj sırasında sürekli yeniden başlatma döngüsüne girer. Her yeniden başlatmada şarj işlemi kesilir.
Auto Restart: Cihaz şarjdayken beklenmedik şekilde kapanıp açılır. Bu durumda kullanıcı “şarj duruyor” şikayetiyle servise başvurur.
I2C/SPI Haberleşme Hatası: PMIC ve BQ25619 arasındaki dijital haberleşme, doğru clock referansına bağlıdır. U700 arızası bu haberleşmeyi bozabilir.

U700 Teşhis İpuçları

U700 arızası şüphesi varsa şu belirtiler aranmalıdır:

Cihaz şarja takılıyken periyodik olarak titreme veya ekran flaş yapıyor mu?
Oscilloskop ile U700 çıkış pinlerinde clock sinyali var mı? (Tipik değerler: 26MHz, 32.768kHz)
Reset sinyali (RESET_N) normal seviyede mi? (Yüksek: ~1.8V, düşük: ~0V)
Cihaz şarjda değilken normal çalışıyor ancak şarjdayken sorun mu çıkıyor? (Bu, güç yönetimi ile clock arasındaki etkileşimi işaret eder)

Uzman Notu: U700 değişimi, BGA lehimleme gerektirebilir ve oldukça hassastır. Değişim öncesinde mutlaka saat sinyalleri oscilloskop ile doğrulanmalıdır. Yanlış teşhis, gereksiz ve maliyetli bir komponent değişimine yol açabilir.

9. Topraklama Bölümü – GND Bütünlüğü

9 Toprak Noktaları ve Referans Potansiyel

Elektronik devrelerde toprak (GND – Ground), tüm voltaj ölçümlerinin referans noktasıdır. Redmi 13C anakartında dağıtılmış olan çoklu toprak noktaları, farklı alt sistemlerin stabil çalışması için hayati öneme sahiptir. Özellikle şarj devresinde yüksek akım geçtiğinden, toprak bağlantılarındaki herhangi bir zayıflama ciddi sorunlara yol açar.

Zayıf Toprak Bağlantısının Etkileri

Voltaj Referans Kayması: Zayıf toprak, VBUS ve VBAT ölçümlerinin yanlış okunmasına neden olur. BQ25619, gerçekte normal olan bir voltajı “yüksek” veya “düşük” olarak algılayabilir.
Şarj Akımı Dalgalanması: GND’deki istikrarsızlık, şarj akımının dalgalanmasına ve ani kesintilere neden olur.
EMI/RFI Girişimi: Zayıf topraklama, elektromanyetik girişimlere karşı duyarlılığı artırır. Bu, özellikle şarj sırasında radyo frekans girişimlerinin şarj IC’sini etkilemesine yol açabilir.
Aşırı Isınma: Yüksek dirençli toprak bağlantıları, geçen akımın bir kısmını ısı enerjisine dönüştürerek lokal ısınmaya neden olur. Bu ısınma, NTC sensörünü tetikleyerek şarj durmasına yol açabilir.

Toprak Kontrol Prosedürü

Anakart üzerindeki büyük GND padlerini (genellikle gümüş renkli, geniş alanlar) görsel olarak inceleyin. Oksidasyon veya korozyon var mı?
Multimetre buzzer modunda, anakartın farklı noktalarındaki GND padleri arası sürekliliği test edin. Tüm noktalar arasında 0Ω okunmalıdır.
Özellikle USB port GND’si, batarya konnektör GND’si ve PMIC GND’si arasındaki iletişimi kontrol edin.
Şasi GND’si (cihazın metal çerçevesi) ile anakart GND’si arasındaki bağlantıyı ölçün. Kopuk bağlantı, ESD ve topraklama sorunlarına yol açar.
Şüpheli bir GND hattı varsa, jumper wire ile bypass bağlantısı yaparak sorunun GND kaynaklı olup olmadığını teyit edin.

10. Önemli Voltaj Değerleri – Referans Tablosu

Aşağıdaki tablo, Redmi 13C anakart şarj devresinde ölçülenmesi gereken kritik voltaj ve direnç değerlerini içermektedir. Bu değerler, teşhis sürecinde karşılaştırma referansı olarak kullanılmalıdır.

Parametre	Sembol	Normal Değer Aralığı	Ölçüm Koşulu	Anormal Okuma Anlamı
USB Giriş Voltajı	`VBUS`	4.8V – 5.2V	Şarj kablosu takılı, cihaz açık veya kapalı	Şarj adaptörü, kablo veya USB port arızası
Batarya Voltajı	`VBAT`	3.7V – 4.4V	Batarya konnektörü üzerinden doğrudan ölçüm	Batarya arızalı veya konnektör sorunu
Batarya ID Voltajı	`BAT_ID`	0.6V – 1.2V	Cihaz kapalı, batarya takılı	Batarya tanınmıyor, şarj başlamaz veya durur
NTC Direnç Değeri	`NTC`	~10kΩ @ 25°C	Cihaz kapalı, batarya takılı	Sıcaklık algı hatası, şarj koruma modu
Şarj Regülasyon Voltajı	`VCHG`	~4.2V	Şarj aktif, batarya %50 civarı	BQ25619 regülasyon hatası, batarya hasarı riski
Akım Limit Referansı	`ILIM`	0.4V – 0.7V	Şarj aktif	Yetersiz akım, yavaş şarj veya şarj durması
PMU Ana Rail	`1.8V / 3.3V`	±%5 tolerans	Cihaz açık veya şarjda	PMIC arızası, sistem çalışmaz

Ölçüm Güvenliği: Voltaj ölçümleri yapılırken multimetrenin doğru DC voltaj aralığında olduğundan emin olun. Yanlış aralık (örneğin AC veya yüksek voltaj aralığı), hassas devrelerin zarar görmesine veya yanlış okumalara neden olabilir.

11. Kontrol Noktaları – Sistematik Teşhis Adımları

Redmi 13C şarj durması sorununda verimli bir teşhis için aşağıdaki kontrol noktaları sırasıyla ve disiplinli bir şekilde uygulanmalıdır. Bu sıra, basit ve maliyetsiz kontrollerden karmaşık komponent değişimlerine doğru ilerler.

Sıra	Kontrol Noktası	Yöntem	Beklenen Sonuç	Arıza Durumunda Aksiyon
1	Şarj IC Girişi (VBUS)	Multimetre DC voltaj	4.8V – 5.2V	USB port, kablo veya adaptör kontrolü
2	Batarya Konnektörü ve Batarya Voltajı	Multimetre DC voltaj	3.7V – 4.4V	Batarya veya konnektör değişimi
3	Şarj IC Çıkışı (VBAT)	Multimetre DC voltaj (şarjda)	3.7V – 4.4V (yükselmeli)	BQ25619 arızası, entegre değişimi
4	NTC Direnç Değeri	Multimetre direnç (Ω)	~10kΩ @ 25°C	Termistör veya bağlantı hattı kontrolü
5	VBUS MOSFETleri (PQ303, PQ304)	Diyot testi / direnç ölçümü	Normal MOSFET karakteristiği	MOSFET değişimi
6	USB Port ve Kablo	Görsel + mekanik + voltaj	Sağlam yapı, stabil voltaj	Port temizliği veya değişimi
7	Kısa Devre Kontrolü	Multimetre buzzer / direnç	VBUS-GND: >300kΩ	Kısa devre kaynağı tespiti ve onarımı
8	Batarya Sağlık Durumu	Batarya test cihazı / yazılım	Kapasite >%80, IR normal	Batarya değişimi

12. Muhtemel Arıza Nedenleri – Kapsamlı Liste

Redmi 13C şarj durması şikayetinin altında yatabilecek tüm olası donanımsal ve yazılımsal nedenler aşağıda sınıflandırılmıştır. Her bir neden, teşhis olasılığı (sıklık) ve onarım maliyeti açısından değerlendirilmiştir.

Arıza Nedeni	Kategori	Sıklık	Teşhis Zorluğu	Onarım Maliyeti
Arızalı Şarj IC (BQ25619)	Entegre	Çok Yüksek	Orta	Yüksek (BGA değişim)
Hasarlı USB Port veya Kablo	Fiziksel / Mekanik	Yüksek	Düşük	Düşük – Orta
Kötü Batarya veya Konnektör	Batarya / FPC	Yüksek	Düşük	Düşük – Orta
Aşırı Isınma (NTC Yüksek Sıcaklık Algısı)	Koruma / Sensör	Orta	Orta	Düşük
Şarj Hattında Kısa Devre	Güç Yolu	Orta	Yüksek	Orta – Yüksek
Arızalı VBUS MOSFET (PQ303/PQ304)	Transistör	Orta	Orta	Orta
Yazılım Hatası veya Sistem Hatası	Yazılım / Firmware	Düşük	Düşük	Çok Düşük (Flash)
Arızalı PMIC (PM8150B)	Entegre	Düşük	Yüksek	Çok Yüksek
Saat / Reset IC (U700) Arızası	Entegre	Çok Düşük	Yüksek	Yüksek

13. Gerekli Alet ve Ekipmanlar – Profesyonel Servis Seti

Redmi 13C anakart şarj devresi üzerinde profesyonel ve güvenilir onarım yapabilmek için aşağıdaki alet ve ekipman setinin tamamlanmış olması gerekir. Eksik ekipman, hem teşhis hatalarına hem de bileşen hasarına yol açabilir.

Ekipman	Kullanım Amacı	Önerilen Özellikler	Kritiklik
Dijital Multimetre	Voltaj, direnç, süreklilik ölçümü	True RMS, otomatik aralık, diyot testi	Zorunlu
DC Güç Kaynağı	Anakart harici besleme, akım limitli test	0-30V, 0-5A, akım sınırlama	Zorunlu
Lehim İstasyonu	Konnektör ve SMD komponent lehimleme	Dijital sıcaklık kontrolü, 80W+	Zorunlu
Sıcak Hava Tabancası	BGA entegre değişimi (PMIC, BQ25619)	850W+, programlanabilir profil, nozul seti	Zorunlu
USB Güç Ölçer	Şarj voltajı, akımı, wattı gerçek zamanlı izleme	0-20V, 0-5A, ekranlı	Tavsiye Edilir
Cımbız Seti	SMD komponent manipülasyonu	ESD güvenli, çeşitli uç kalınlıkları	Zorunlu
PCB Temizleyici	Flux kalıntısı, oksit ve kir temizliği	Isopropil alkol %99, ultrasonik banyo	Tavsiye Edilir
Büyüteç / Mikroskop	Görsel inceleme, lehim kontrolü	10x-45x, LED aydınlatmalı	Zorunlu
Oscilloskop	Saat sinyali, voltaj dalgalanması analizi	50MHz+, 2 kanal	İleri Seviye
BGA Reballing Seti	Entegre altı bilye düzenleme	Stencil, solder ball, flux	İleri Seviye

14. Teşhis Akış Şeması – Adım Adım Karar Ağacı

Aşağıdaki akış şeması, Redmi 13C şarj durması sorununda teknisyenlerin izlemesi gereken sistematik karar ağacını göstermektedir. Bu akış şeması, gereksiz komponent değişimini önleyerek hem zaman hem de maliyet tasarrufu sağlar.

BAŞLA – Cihazı şarja takın ve VBUS voltajını kontrol edin (4.8V – 5.2V)

⬇

HAYIRVBUS yok veya düşük

⬇

Şarj Adaptörü / Kablo / USB Port Kontrolü

EVETVBUS normal

⬇

Batarya Voltajını Kontrol Et (3.7V – 4.4V)

⬇

HAYIRBatarya voltajı düşük veya yok

⬇

Batarya / Konnektör Kontrolü ve Değişimi

EVETBatarya voltajı normal

⬇

Şarj IC Çıkışını Kontrol Et (VBAT şarjda yükselmeli)

⬇

HAYIRVBAT çıkışı yok / sabit

⬇

BQ25619 / VBUS MOSFET / Kısa Devre Kontrolü → Entegre Değişimi

EVETVBAT çıkışı normal

⬇

NTC Direnç Değerini Kontrol Et (~10kΩ @ 25°C)

⬇

HAYIRNTC anormal

⬇

Termistör / Batarya / Bağlantı Hattı Değişimi

OKNTC normal

⬇

Kısa Devre Kontrolü (VBUS-GND >300kΩ)

⬇

BULUNDUKısa devre var

⬇

Kısa Devre Kaynağını Tespit Et ve Onar (MOSFET / Kondansatör / IC)

OKKısa devre yok

⬇

Yazılım Güncellemesi ve Fabrika Ayarları Testi

⬇

DEĞİŞİM YOKYazılım çözüm olmadı

⬇

Arızalı Komponenti Değiştir (PMIC / BQ25619 / U700)

OKSorun çözüldü

⬇

ŞARJ NORMAL ✓ – Cihazı 2-3 saat test şarjına bırakın

15. Adım Adım Onarım Prosedürü – Uygulama Kılavuzu

15.1 Hazırlık ve Güvenlik Aşaması

Antistatik bileklik takın ve ESD mat üzerinde çalışın.
Cihazı tamamen kapatın. Eğer cihaz açılmıyorsa, batarya konnektörünü sökerek fiziksel güç kesintisi sağlayın.
Tüm vidaları manyetik mat üzerinde organize bir şekilde saklayın.
Anakartı şasiden dikkatlice ayırın; anten kablolarını ve flex kabloları zarar vermeden çıkarın.

15.2 Görsel ve Mekanik İnceleme

10x-20x büyütme altında anakartı tarayın. Yanmış komponent, korozyon, çatlak veya soğuk lehim arayın.
USB portunu mekanik olarak test edin. Gevşeklik veya kırık parça varsa port değişimine karar verin.
Batarya konnektörü ve FPC kablosunu inceleyin. Pimlerde oksidasyon varsa temizleyin.

15.3 Voltaj ve Direnç Ölçümleri

Multimetre ile VBUS hattını ölçün (şarj kablosu takılı). 4.8V-5.2V beklenir.
Batarya konnektörü üzerinden VBAT, BAT_ID ve NTC değerlerini kaydedin.
VBUS ile GND arası direnç ölçümü yapın. 300kΩ altı değerler kısa devre işaretidir.
BQ25619 üzerinden VBAT çıkışını şarj sırasında izleyin. Voltaj sabit kalıyorsa entegre arızalıdır.

15.4 Komponent Değişim Protokolleri

USB Port Değişimi

Lehim istasyonu ile eski portun pinlerinden lehim alın. Sıcak hava tabancası (300°C, orta hava akışı) ile portu ısıtarak yerinden çıkarın. Yeni portu hizalayarak lehimleyin; VBUS ve GND pinlerine ek lehim takviyesi yapın.

BQ25619 Değişimi

Entegreyi çevreleyen küçük SMD komponentleri (kondansatörler, dirençler) korumak için termal bant ile kaplayın. Sıcak hava tabancasını 350°C-380°C arası, düşük hava akışı modunda ayarlayın. Entegreyi ısıtarak kaldırın. PCB’yi temizleyip yeni entegreyi BGA stencil kullanarak reball edin ve yerleştirin. Soğuma sürecinde PCB’ye baskı uygulayın.

MOSFET Değişimi

PQ303 ve PQ304, genellikle SOT-23 veya benzeri küçük paketlerdedir. Cımbız ve lehim pompası ile eski MOSFET’i çıkarın. Yeni MOSFET’in pin hizalamasına dikkat edin. Gate, Source, Drain pinlerini karıştırmak cihaza zarar verir.

15.5 Test ve Kalibrasyon

Onarım sonrası anakartı şasiye monte etmeden önce “bench test” yapın.
Harici DC güç kaynağı ile anakartı besleyin ve şarj akımını izleyin.
USB güç ölçer ile şarj voltajı, akımı ve watt değerlerini kaydedin.
Cihazı tam montajdan önce en az 30 dakika şarj testine tabi tutun.
Şarj sırasında anakart ısı dağılımını termal kamera veya IR termometre ile kontrol edin. Lokal ısınma, gizli bir kısa devre veya yanlış komponent seçimini işaret edebilir.

16. Teknisyen Notları ve En İyi Uygulamalar

16.1 Orijinal Parça Kullanımı

Redmi 13C gibi modern akıllı telefonlarda, özellikle PMIC ve şarj entegreleri gibi kritik bileşenlerde orijinal (OEM) parça kullanımı zorunludur. İmitasyon veya yan sanayi entegreler, farklı iç yapı, tolerans ve termal özelliklere sahip olabilir. Bu durum, şarjın durması sorununu çözmek yerine yeni arızalara yol açabilir. Orijinal parça tedariki için yetkili distribütörler veya güvenilir yedek parça tedarikçileri tercih edilmelidir.

16.2 Orijinal Şarj Aleti ve Kablo

Kullanıcının şikayetini teyit ederken, her zaman orijinal Xiaomi şarj adaptörü ve USB-C kablo kullanın. Üçüncü parti veya hasarlı kablolar, voltaj dalgalanması veya yetersiz akım nedeniyle şarjın durmasına neden olabilir. Bu durumda cihaz sağlam olmasına rağmen “arızalı” teşhisi konulabilir. Test ortamında 5V/2A stabil bir adaptör bulundurun.

16.3 USB Port Düzenli Temizliği

Teknik servislerde rutin bakım hizmeti olarak USB port temizliği önerilmelidir. Kompresli hava, yumuşak fırça ve izopropil alkol ile ayda bir yapılan temizlik, oksidasyon ve kir birikimini önler. Bu basit önlem, şarj durması şikayetlerinin önemli bir kısmını ortadan kaldırabilir.

16.4 Su Hasarı Kontrolü

Şarj durması şikayetiyle gelen her cihazda su hasarı (water damage) olasılığı göz önünde bulundurulmalıdır. Su hasarı, BQ25619, MOSFETler ve konnektörler arasında kısa devre veya korozyon oluşturarak şarjın durmasına neden olur. Ultrasonik temizlik (PCB cleaner ile) ve kurutma işlemi, komponent değişiminden önce mutlaka uygulanmalıdır.

16.5 Yazılım Güncellemesi

Donanımsal arıza tespit edilemeden önce, cihazın en güncel MIUI / HyperOS yazılımına sahip olduğundan emin olun. Xiaomi’nin şarj algoritması ve pil yönetimi firmware güncellemeleri ile değişebilir. Eski yazılım sürümlerinde bilinen şarj durması bug’ları olabilir. Fabrika ayarlarına sıfırlama (factory reset) sonrası test yapılması tavsiye edilir.

16.6 Test Sonrası Komponent Değişimi

Her komponent değişiminden önce ve sonra detaylı test kaydı tutun. “Değiştir ve umarım olur” yaklaşımı, hem maliyetli hem de profesyonellikten uzaktır. Her değişim adımında voltaj, direnç ve akım değerlerini kaydedin. Bu kayıtlar, gelecekte benzer arızalar için değerli bir veri tabanı oluşturur.

17. Sonuç ve Değerlendirme

Redmi 13C (2404ARN45I) modelinde karşılaşılan “şarj otomatik duruyor” sorunu, tek başına basit bir batarya veya kablo değişimi ile çözülebilecek bir arıza olmaktan çok, anakart düzeyinde sistematik bir teşhis gerektiren multifaktöriyel bir problemdir. Bu makalede detaylı olarak incelenen PMIC PM8150B güç yönetim entegresi, BQ25619 batarya şarj kontrolörü, VBUS MOSFETleri (PQ303/PQ304), JEITA termistör devresi, saat/reset IC (U700) ve topraklama bütünlüğü; sorunun kök nedenlerini oluşturan başlıca bileşenlerdir.

Teknik servis uzmanlarının bu kılavuzu kullanarak izlemesi gereken temel prensip, “en basitten en karmaşığa” doğru ilerleyen bir eliminasyon stratejisidir. USB portu, batarya ve kablo gibi dışsal faktörler öncelikle kontrol edilmeli; ardından voltaj ve direnç ölçümleri ile anakart üzerindeki hatalı bölge daraltılmalıdır. BGA entegre değişimleri (PMIC, BQ25619), tüm diğer olasılıklar elendiğinde son çare olarak düşünülmelidir.

Profesyonel onarım ortamlarında, her teşhis adımının dokümante edilmesi, kullanılan yedek parçaların orijinalliğinin garanti altına alınması ve onarım sonrası kapsamlı test protokollerinin uygulanması; hem müşteri memnuniyeti hem de servis itibarı açısından kritik öneme sahiptir. Redmi 13C şarj durması sorunu, doğru teşhis ve onarım teknikleri uygulandığında %95’in üzerinde başarı oranıyla çözülebilir bir arızadır.

Akademik Değerlendirme: Bu çalışma, akıllı telefon anakart şemalarının teknik analizi ve sistematik arıza teşhisi alanında, pratik teknik servis uygulamaları ile teorik elektronik bilgisini birleştiren kapsamlı bir kaynak niteliğindedir. Voltaj değerleri, komponent spesifikasyonları ve teşhis akış şemaları; benzer mimariye sahip MediaTek ve Qualcomm platformlu cihazlar için de genişletilebilir bir çerçeve sunmaktadır.

Kaynak ve Referans

Bu teknik makalede kullanılan anakart şema analizi, voltaj değerleri ve onarım prosedürleri;

www.ceptelefonutamirkursu.com

adresindeki profesyonel cep telefonu tamir eğitim materyalleri ve teknik servis dokümantasyonlarından derlenmiştir.

Devamını Oku

Bir yanıt yazın

Yorum yapabilmek için oturum açmalısınız.

Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi

Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi

Redmi Note 14 Serisi En Çok Aranan Arıza Sorunları

Redmi Note 14 Serisi En Çok Aranan Arıza Sorunları ve Kapsamlı Teknik Çözüm Rehberi

İçindekiler (Hızlı Navigasyon)

1. En Çok Aranan 7 Arıza

2. Şarj Sistemi Arızaları ve 120W Hızlı Şarj Çalışmama Problemi

2.1. Sorunun Teknik Köken Analizi

2.2. Çözüm Önerileri

2.3. Teknik Servis Onarım Matrisi

3. Ekran ve Dokunmatik Panel Sorunları (Ghost Touch, Tepkisizlik)

3.1. Kullanıcı Şikayet Profili

3.2. Teknik Servis Çözüm Derlemesi

4. Kamera Gecikmesi, 4K Destek Eksikliği ve Görüntü İşleme Hataları

4.1. Kamera Donanım ve Yazılım Mimarisi

4.2. Çözüm Önerileri

5. HyperOS 3 / HyperOS 2 Yazılım Güncelleme Hataları ve Sistem Çökmeleri

5.1. Güncelleme Sonrası Bootloop ve Donma Sorunları

5.2. MIUITurkiye.net Çözüm Derlemesi

6. Isınma, Batarya Tüketimi ve Termal Yönetim Sorunları

6.1. Termal Davranış Analizi

6.2. Çözüm ve Optimizasyon Stratejileri

7. Ağ, Wi-Fi, Bluetooth ve SIM Kart Bağlantı Problemleri

7.1. Bağlantı Sorunlarının Teknik Altyapısı

7.2. Çözüm Rehberi

8. Ses, Mikrofon ve Hoparlör Arızaları

8.1. Ses Sistemi Şikayetleri

8.2. Onarım ve Çözüm Adımları

9. Teknik Servis Onarım Protokolleri ve BGA Rework Rehberi

9.1. Servis Giriş Kontrol Listesi

9.2. BGA Rework ve IC Değişim Prosedürleri

10. Kullanıcı Düzeyinde Hızlı Çözüm Adımları

11. Önleyici Bakım ve Cihaz Ömrünü Uzatma Taktikleri

Kaynakça ve Referanslar

Mert_Egitim

Benzer İçerik

Xiaomi 15 Root ve Imei Onarım Rehberi: AndroidWin Tool v2.1.2 ile Bootloader Kilidi, IMEI Repair

1. Giriş ve Xiaomi 15 Platform Analizi

2. Cihaz Gereksinimleri ve Ön Hazırlık

3. AndroidWin Tool v2.1.2 Arayüz ve Modül Analizi

3.1. Device Status ve COM Port Yönetimi

3.2. Repair Settings Paneli ve Onarım Konfigürasyonu

3.3. ADB Komutları Modülü (Adb Commands)

3.4. Fastboot Komutları Modülü (Fastboot Commands)

3.5. EFS – Root Fonksiyonları Modülü

3.6. QCN / xQCN Yedekleme ve Restorasyon

4. Adım Adım Xiaomi 15 Root ve Onarım Protokolü

1Bootloader Kilidi Açma (OEM Unlock)

2Magisk Root Kurulumu (Xiaomi New [Root] Metodu)

3IMEI Onarımı (Orijinal IMEI ile Network Repair)

4FRP (Factory Reset Protection) Kaldırma

Yöntem A: ADB Üzerinden FRP Kaldırma (Root Gerekli)

Yöntem B: Fastboot Üzerinden FRP Kaldırma (Root Gereksiz)

5EFS Yedekleme ve Restorasyon Yönetimi

6Network Repair ve Sertifika Yaması (Patch Cert)

5. Qualcomm SM8750 Platform Özellikleri ve Xiaomi 15 Uyumluluğu

6. Hata Giderme ve Sık Karşılaşılan Sorunlar

7. Güvenlik Önlemleri ve Profesyonel Teknisyen İpuçları

8. Sonuç ve Kalıcı Çözüm Özeti

✅ Onarım Tamamlandı

Redmi 13C (2404ARN45I) Şarj Kesilmesi Sorunu

İçindekiler

1. Giriş ve Sorun Tanımı

2. Güç Kaynağı Bölümü – PMIC PM8150B

1 PMIC PM8150B – Ana Güç Dağıtım Merkezi

PM8150B Temel Fonksiyonları

Arıza Senaryoları ve Teşhis

3. Şarj Bölümü – BQ25619 Batarya Şarj IC

2 BQ25619 – Batarya Şarj Kontrolörü

BQ25619 Pin Tanımlamaları ve Fonksiyonları

Şarj Durması ile İlgili BQ25619 Arıza Modları

4. Batarya Konnektörü Analizi

3 Batarya FPC Konnektörü – Fiziksel Bağlantı Bütünlüğü

Kontrol Edilmesi Gereken Parametreler

Temizlik ve Onarım Protokolü

5. USB Port Bölümü – Fiziksel Giriş Noktası

5 JUSB1 – USB Type-C Konnektör

Sık Karşılaşılan USB Port Arızaları

USB Port Kontrol Prosedürü

6. VBUS ve Güç Yolu – MOSFET Kontrol Devresi
