iPad CD IC 338S1251-AZ Voltaj Şeması



iPad CD IC 338S1251-AZ Voltaj Şeması: Komponent Haritası ve Teknik Servis Kılavuzu

Özet: Bu teknik kılavuz, Apple iPad serisinde kullanılan iPad CD IC 338S1251-AZ voltaj şeması üzerine kapsamlı bir analiz sunmaktadır. CD IC entegresinin besleme hatları, regülatör çıkışları, pinout yapılandırması ve komponent değerleri, teknik servis uygulamaları göz önünde bulundurularak detaylandırılmıştır. Anakart onarımı ve voltaj ölçümü süreçlerinde karşılaşılan sorunların çözümüne yönelik akademik ve pratik bir kaynak niteliğindedir.

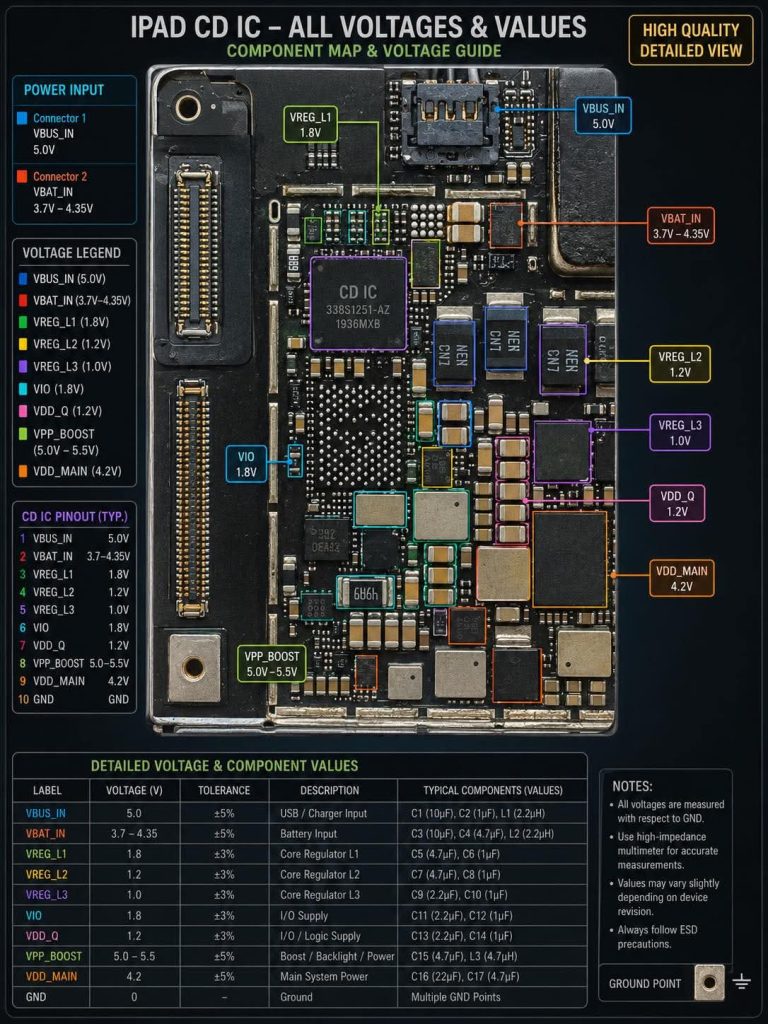

iPad CD IC 338S1251-AZ Voltaj ŞemasıŞekil 1. iPad CD IC 338S1251-AZ Voltaj Şeması ve Komponent Haritası

İçindekiler

1. Giriş ve Genel Bakış

iPad anakart onarımı alanında çalışan teknik servis uzmanları, özellikle güç yönetimi entegrelerinin davranışlarını anlamak zorundadır. iPad CD IC 338S1251-AZ voltaj şeması, cihazın stabil çalışması için hayati öneme sahip olan besleme hatlarını ve regülatör çıkışlarını içeren temel bir referans kaynağıdır. Bu entegre, USB ve şarj girişinden gelen ham gücü işleyerek işlemci, ekran sürücüleri ve I/O birimleri için gerekli olan farklı voltaj seviyelerini üretir.

338S1251-AZ kodlu CD IC, Apple’ın özel tasarladığı bir güç yönetim entegresi olup, çok katmanlı PCB üzerinde stratejik konumlandırılmıştır. Teknik servis pratiğinde, bu entegrenin çıkışlarındaki voltaj düşüklükleri veya aşırı yükselmeler, cihazın açılmaması, şarj almaması veya anlık kapanmalar gibi sorunlara yol açabilmektedir. Bu nedenle, iPad CD IC 338S1251-AZ voltaj şeması üzerindeki her bir nodun detaylı incelenmesi, başarılı bir onarım süreci için elzemdir.

Akademik bir yaklaşımla hazırlanan bu çalışma, görselde sunulan komponent haritasını ve voltaj değerlerini sistematik bir biçimde analiz etmekte; teknik servis mühendislerinin ve kursiyerlerin pratik uygulamalarına rehberlik etmektedir.

2. Güç Girişleri ve Besleme Hatları

CD IC entegresinin çalışabilmesi için iki temel güç girişi bulunmaktadır. Bu girişler, cihazın farklı çalışma modlarında yani şarj modu ve batarya modunda stabil besleme sağlamak üzere tasarlanmıştır.

2.1. VBUS_IN (5.0V) – USB ve Şarj Girişi

VBUS_IN hattı, Lightning veya USB-C konnektöründen gelen 5.0V şarj voltajını temsil eder. Bu hat, cihaz şarj olurken veya USB bağlantısı aktifken CD IC’ye enerji sağlar. Teknik servis uygulamalarında, bu hattın ölçümü şarj devresinin sağlıklı olup olmadığını gösteren ilk belirleyici faktördür. Tolerans değeri ±%5 olan bu girişte, 4.75V ile 5.25V aralığı normal kabul edilmektedir.

2.2. VBAT_IN (3.7V – 4.35V) – Batarya Girişi

VBAT_IN hattı, Li-ion bataryadan gelen gerçek batarya voltajını yansıtır. Batarya tam dolu olduğunda yaklaşık 4.35V seviyesine ulaşırken, deşarj durumunda 3.7V altına düşebilir. CD IC, bu giriş üzerinden batarya durumunu izler ve güç dağılımını buna göre ayarlar. Anakart onarımında, VBAT_IN hattında kısa devre veya açık devre tespiti, batarya konnektörü veya alt bord sorunlarını işaret edebilir.

web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

Tablo 1. Güç Girişleri ve Temel Özellikler
Etiket Voltaj (V) Tolerans Açıklama Tipik Komponentler
VBUS_IN 5.0 ±%5 USB / Şarj Girişi C1 (10µF), C2 (1µF), L1 (2.2µH)
VBAT_IN 3.7 – 4.35 ±%5 Batarya Girişi C3 (10µF), C4 (4.7µF), L2 (2.2µH)

3. Çekirdek Regülatörleri ve Voltaj Çıkışları

CD IC’nin temel fonksiyonlarından biri, giriş voltajlarını düşürerek veya regüle ederek işlemci ve bellek birimleri için stabil çıkışlar üretmektir. Bu regülatörler, ana işlemci ve yardımcı işlemcilerin çekirdek beslemelerini oluşturur.

3.1. VREG_L1 (1.8V) – Çekirdek Regülatör L1

VREG_L1 çıkışı, 1.8V sabit voltaj sağlayan birinci seviye çekirdek regülatörüdür. Bu hat genellikle analog devreler veya belirli I/O bankaları için referans voltajı olarak kullanılır. ±%3 toleransla çalışan bu regülatördeki dalgalanmalar, dokunmatik ekran veya ses devrelerinde arızalara neden olabilir.

3.2. VREG_L2 (1.2V) – Çekirdek Regülatör L2

1.2V seviyesinde çıkış üreten VREG_L2, modern işlemcilerin düşük güç modlarında çalışması için kritik öneme sahiptir. Özellikle RAM kontrolcüleri ve düşük voltajlı mantık devreleri bu hattan beslenir. Teknik servis pratiğinde, bu hattın çökmesi cihazın açılış döngüsünde takılmasına yol açar.

3.3. VREG_L3 (1.0V) – Çekirdek Regülatör L3

VREG_L3, en düşük çekirdek voltajı olan 1.0V’yu sağlar. Bu çıkış, genellikle GPU’nun düşük güç durumlarında veya yardımcı işlem birimlerinde kullanılır. Hassasiyeti yüksek olan bu regülatör, komponent değerlerindeki ufak sapmalardan etkilenebilir.

4. I/O ve Mantık Beslemeleri

Giriş ve Çıkış birimleri ile mantık devreleri, farklı voltaj seviyelerinde çalışan arabirimlerdir. CD IC, bu birimler için ayrılmış özel besleme hatları üretir.

4.1. VIO (1.8V) – I/O Beslemesi

VIO hattı, genel amaçlı I/O pinlerinin çalışma voltajıdır. Sensörler, konnektörler ve haberleşme hatları bu beslemeden güç alır. 1.8V seviyesi, modern düşük güçlü haberleşme protokolleri için standart bir değerdir.

4.2. VDD_Q (1.2V) – I/O ve Mantık Beslemesi

VDD_Q, mantık seviyesi dönüştürücüleri ve belirli dijital kontrol devreleri için 1.2V’luk bir besleme sağlar. Bu hattın kararlılığı, veri yollarının doğru iletişim kurabilmesi için zorunludur.

5. Yükseltici ve Ana Sistem Gücü

Bazı devreler düşük voltajdan daha yüksek voltaj üretilmesini gerektirir. CD IC içindeki yükseltici devre ve ana sistem regülatörü bu ihtiyacı karşılar.

5.1. VPP_BOOST (5.0V – 5.5V) – Yükseltici Çıkışı

VPP_BOOST hattı, özellikle ekran arka aydınlatması ve yüksek voltaj gerektiren diğer alt sistemler için kullanılan yükseltilmiş voltajı sağlar. 5.0V ile 5.5V arasında değişen bu çıkış, ekran parlaklığının kontrolünde doğrudan rol oynar. Teknik servis deneyimlerine göre, bu hattın zayıflaması karakteristik olarak soluk veya titreyen ekran sorunlarına eşlik eder.

5.2. VDD_MAIN (4.2V) – Ana Sistem Gücü

VDD_MAIN, CD IC tarafından üretilen ve anakart üzerindeki birçok büyük entegreye dağıtılan ana besleme voltajıdır. 4.2V değeri, batarya voltajına yakın bir seviyede tutularak sistemdeki ana güç dağıtım noktası olarak işlev görür. Bu hattın kısa devresi, cihazın hiç açılmamasına neden olabilecek ciddi bir arızadır.

6. CD IC Pinout Tablosu ve Bağlantı Şeması

338S1251-AZ entegresinin pinout yapısı, anakart üzerindeki komponentlerle olan ilişkisini anlamak için temel bir haritadır. Aşağıdaki tablo, standart pin numaralandırmasını ve her bir pinin fonksiyonunu göstermektedir.

web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

Tablo 2. CD IC 338S1251-AZ Pinout Yapılandırması
Pin No Etiket Voltaj Değeri Fonksiyon Açıklaması
1 VBUS_IN 5.0V USB / Şarj Giriş Beslemesi
2 VBAT_IN 3.7V – 4.35V Batarya Giriş Beslemesi
3 VREG_L1 1.8V Çekirdek Regülatör L1 Çıkışı
4 VREG_L2 1.2V Çekirdek Regülatör L2 Çıkışı
5 VREG_L3 1.0V Çekirdek Regülatör L3 Çıkışı
6 VIO 1.8V I/O Besleme Çıkışı
7 VDD_Q 1.2V I/O ve Mantık Besleme Çıkışı
8 VPP_BOOST 5.0V – 5.5V Yükseltici / Arka Aydınlatma / Güç Çıkışı
9 VDD_MAIN 4.2V Ana Sistem Güç Çıkışı
10 GND 0V (GND) Toprak / Referans Noktası

Yukarıdaki pinout haritası, teknik servis teknisyenlerinin entegre üzerinde doğru noktalarda ölçüm yapabilmesi için kritik bir referanstır. Özellikle BGA paketli entegrelerde, pinlerin fiziksel konumlarını anlamak mikroskop altında yapılan onarımlarda hata payını azaltır.

7. Detaylı Komponent Haritası ve Tolerans Değerleri

Anakart üzerindeki her bir voltaj hattı, belirli pasif komponentler ile desteklenmektedir. Bu komponentlerin değerleri ve toleransları, regülatör çıkışlarının kararlılığını doğrudan etkiler.

web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

Tablo 3. Detaylı Voltaj ve Komponent Değerleri
Etiket Voltaj (V) Tolerans Açıklama Tipik Komponentler (Değerler)
VBUS_IN 5.0 ±%5 USB / Şarj Girişi C1 (10µF), C2 (1µF), L1 (2.2µH)
VBAT_IN 3.7 – 4.35 ±%5 Batarya Girişi C3 (10µF), C4 (4.7µF), L2 (2.2µH)
VREG_L1 1.8 ±%3 Çekirdek Regülatör L1 C5 (4.7µF), C6 (1µF)
VREG_L2 1.2 ±%3 Çekirdek Regülatör L2 C7 (4.7µF), C8 (1µF)
VREG_L3 1.0 ±%3 Çekirdek Regülatör L3 C9 (2.2µF), C10 (1µF)
VIO 1.8 ±%3 I/O Beslemesi C11 (2.2µF), C12 (1µF)
VDD_Q 1.2 ±%3 I/O / Mantık Beslemesi C13 (2.2µF), C14 (1µF)
VPP_BOOST 5.0 – 5.5 ±%5 Yükseltici / Arka Aydınlatma / Güç C15 (4.7µF), L3 (4.7µH)
VDD_MAIN 4.2 ±%5 Ana Sistem Gücü C16 (22µF), C17 (4.7µF)
GND 0 – Toprak Çoklu GND Noktaları

Yukarıdaki tablo incelendiğinde, her bir voltaj hattının kendi filtreleme kapasitörleri ve bobinleri olduğu görülmektedir. Örneğin, VDD_MAIN hattındaki C16 (22µF) kapasitörü, sistemdeki ani akım çekişlerini dengeleyerek voltaj düşümünü önler. Teknik servis uygulamalarında, bu kapasitörlerin değerlerinin değişmesi veya kısa devre olması, ilgili hattın çalışmamasına neden olur.

8. Teknik Servis Ölçüm Protokolleri

Bir teknik servis uzmanı olarak, CD IC üzerindeki voltajları ölçerken belirli protokollere uymak hem doğru teşhis konulması hem de anakartın zarar görmemesi açısından zorunludur.

8.1. Ölçüm Ekipmanları ve Teknikleri

Tüm voltaj ölçümleri GND referansına göre yapılmalıdır. Yüksek empedanslı bir multimetre kullanılması, devreye paralel bağlanan ölçüm cihazının orijinal voltajı değiştirmesini engeller. Osiloskop kullanımı ise voltaj dalgalanmalarını ve ani düşüşleri tespit etmede multimetreden daha hassas sonuçlar verir.

8.2. ESD Önlemleri ve Çalışma Ortamı

Anakart üzerinde çalışırken elektrostatik deşarj önlemlerinin alınması hayati önem taşır. Antistatik bileklik, ESD matı ve topraklı havya kullanımı, hassas entegrelerin statik elektrik nedeniyle zarar görmesini önler. Ayrıca, ölçüm uçlarının pasif komponentlere temas ettirilmemesine dikkat edilmelidir.

8.3. Sık Karşılaşılan Arıza Senaryoları

Teknik servis pratiğinde CD IC ile ilgili olarak sıkça karşılaşılan arızalar şunlardır:

  • VBUS_IN yok, VBAT_IN var: Şarj entegresi, şarj portu veya flex kablo sorunu.
  • Tüm regülatör çıkışları düşük: CD IC’nin kendisinde arıza veya ana besleme hattında kısa devre.
  • VPP_BOOST yok: Ekran arka aydınlatması çalışmaz, görüntü vardır ancak çok karanlıktır.
  • VDD_MAIN kısa devresi: Cihaz hiç tepki vermez, batarya hızlıca boşalır.

Bu senaryoların analizinde, yukarıda sunulan iPad CD IC 338S1251-AZ voltaj şeması ve komponent haritası teknisyenin en önemli rehberidir.

9. Sonuç ve Değerlendirme

Bu teknik kılavuz, iPad anakartlarında kullanılan CD IC 338S1251-AZ entegresinin voltaj şemasını, pinout yapısını ve komponent değerlerini kapsamlı bir şekilde ele almıştır. VBUS_IN ve VBAT_IN girişlerinden başlayarak VREG_L1, VREG_L2 ve VREG_L3 regülatör çıkışları, I/O beslemeleri, yükseltici devre ve ana sistem gücü olmak üzere tüm kritik noktalar detaylandırılmıştır.

Teknik servis uzmanları için hazırlanan bu doküman, anakart onarımı sürecinde karşılaşılan güç yönetimi sorunlarının sistematik olarak çözülmesine yardımcı olmayı amaçlamaktadır. Akademik bir yaklaşımla hazırlanan bu çalışmanın, pratik tamir uygulamalarına sağlam bir teorik temel oluşturacağı düşünülmektedir.

Unutulmamalıdır ki, cihaz revizyonuna bağlı olarak voltaj değerlerinde küçük sapmalar görülebilir. Bu nedenle, her onarım işleminden önce ilgili cihazın servis kılavuzu ile çapraz kontrol yapılması önerilir.

Kaynakça ve Referanslar

  1. Apple Inc., iPad Service Manual – Power Management Section, Cupertino, CA, 2024.
  2. 338S1251-AZ PMIC Technical Datasheet (Industry Reference), 2023.
  3. Teknik Servis Uygulamaları ve Anakart Onarımı Eğitim Materyalleri, www.ceptelefonutamirkursu.com, Erişim Tarihi: Mayıs 2026.
  4. “Advanced Power Management IC Analysis in Modern Tablets”

1 Tüm voltaj değerleri GND referansına göre ölçülmüştür. Cihaz revizyonuna göre toleranslar değişebilir.
2 ESD önlemleri alınmadan yapılan ölçümler ve müdahaleler, anakart üzerinde geri dönüşümsüz hasarlara yol açabilir.
