JciD U70 ile Telefon NAND Çipini USB Sürücüsüne Dönüştürme: Teknik Uygulama Rehberi

Özet: Artık arızalı bir Android telefondan söktüğünüz Samsung UFS 2.1 NAND çipini çöpe atmak zorunda değilsiniz. JCID U70 Android NAND Programmer sayesinde bu çipleri profesyonel bir USB flash belleğe dönüştürmek mümkün. Bu rehberde, 256GB Samsung 153 UFS 2.1 çipinin adım adım USB sürücüye nasıl dönüştürüldüğünü, UFS Config ayarlarından MP Tool başlatma işlemlerine kadar tüm teknik detayları bulacaksınız. Chip-level repair teknikleriyle sınırlarınızı genişletmek isteyen profesyonel teknisyenler için hazırlanmıştır.

İçindekiler

Neden JCID U70 ile NAND Dönüşümü?
Gerekli Donanım ve Yazılım Malzemeleri
Donanım Hazırlığı: NAND Çip Sökme ve Reballing
JCID Repair Assistant ile UFS Konfigürasyonu
USB Sürücü PCB Montaj Süreci
MP Tool ile Başlatma ve Formatlama
Hız Testi ve Performans Doğrulama
Sık Karşılaşılan Sorunlar ve Çözümleri
Sonuç ve Teknik Değerlendirme

Neden JCID U70 ile NAND Dönüşümü?

Cep telefonu anakart tamiri sırasında karşılaşılan en büyük zorluklardan biri, fonksiyonel ancak cihazdan sökülmüş NAND çiplerinin değerlendirilmemesidir. Geleneksel yöntemlerde bu çipler ya çöpe gider ya da hurda olarak satılır. Ancak JCID U70 Android NAND Programmer ile bu çipleri aktif bir depolama cihazına dönüştürmek, hem ekonomik hem de çevresel açıdan son derece verimli bir çözüm sunar.

U70, UFS, eMMC ve ISP protokollerini tam destekleyerek Samsung, Toshiba, SanDisk, Micron, SK Hynix, YMTC ve HiSilicon gibi dünya devi üreticilerin NAND çiplerini tanıma kapasitesine sahiptir. Okuma hızı ~250MB/s, yazma hızı ~350MB/s gibi endüstri standardının üzerinde performans sunan bu cihaz, teknik servislerin hizmet yelpazesini önemli ölçüde genişletir.

Gerekli Donanım ve Yazılım Malzemeleri

Bu uygulamayı gerçekleştirebilmeniz için aşağıdaki malzemelerin eksiksiz olarak hazır bulundurulması gerekir:

JCID U70 Android NAND Programmer (UFS 153/254/297 3-in-1 soket ile birlikte)
USB 3.0 veri kablosu (harici güç kaynağı gerektirmez)
Samsung 153 UFS 2.1 NAND çip (örnek uygulamada 256GB kullanılmıştır)
USB sürücü PCB kartı (NAND çipin fiziksel boyutuna uygun)
Reballing istasyonu ve stencil (153 ball grid array için)
Lehim pastası ve BGA topları (0.15mm veya çip spesifikasyonuna uygun)
JCID Repair Assistant yazılımı (www.jcprogrammer.com üzerinden indirilebilir)
MP Tool (Mass Production Tool) (USB kontrolcüye özgü yazılım)
Hız testi yazılımı (CrystalDiskMark veya benzeri)

Donanım Hazırlığı: NAND Çip Sökme ve Reballing

Uygulamanın ilk ve en kritik aşaması, kaynak cihazdan sökülen NAND çipin fiziksel olarak hazır hale getirilmesidir. Bu aşamada dikkat edilmesi gereken hususlar şunlardır:

1. NAND Çipin Sökülmesi

Arızalı veya kullanılmayan Android telefonun anakartından UFS NAND çipini profesyonel bir infrared rework istasyonu veya hot air station ile sökün. Sıcaklık profili olarak genellikle 200-250°C arası preheat ve 350-380°C airflow tavsiye edilir. Çipin PCB’ye zarar vermeden, pad yapışkanlığını kaybetmeden sökülmesi hayati önem taşır.

2. Reballing İşlemi

Sökülen çip üzerindeki eski lehim toplarını temizleyin. 153 ball grid array (BGA) yapısına uygun stencil kullanarak çipin alt yüzeyine yeni lehim topları yerleştirin. Bu işlemde:

Stencil hizalamasının mükemmel olması gerekir
Lehim pastası kalınlığı ve viskozitesi, çip üretici spesifikasyonlarına uygun seçilmelidir
Reflow profili, kullanılan lehim alaşımının erime noktasına göre ayarlanmalıdır

Reballing tamamlandığında çipin tüm pinlerinin eşit yükseklikte ve parlaklıkta olduğunu optik kontrol ile doğrulayın. Herhangi bir bridging (kısa devre) veya missing ball (eksik top) durumu, sonraki aşamalarda kritik hatalara yol açabilir.

3. U70 Sokete Yerleştirme

Reballanmış NAND çipini, JCID U70’in UFS 153 soketine dikkatlice yerleştirin. Soketin kilitleme mekanizmasının tam oturduğundan ve çipin soket içinde oynamadığından emin olun. USB 3.0 kablosu ile U70’i bilgisayarınıza bağlayın. Cihazın yeterli güç aldığını kontrol edin; U70 harici güç kaynağı gerektirmez, ancak USB portunun 3.0 standardında olması önerilir.

JCID Repair Assistant ile UFS Konfigürasyonu

Donanım hazır olduğunda yazılımsal konfigürasyon aşamasına geçilir. Bu aşama, NAND çipin USB kontrolcü ile uyumlu çalışabilmesi için gerekli firmware ve LUN ayarlarının yapıldığı bölümdür.

Adım 1: Yazılımı Başlatma ve Cihazı Tanıma

Bilgisayarınızda JCID Repair Assistant platformunu açın. Ana ekrandan [UFS] seçeneğini aktif hale getirin. U70 cihazının bilgisayar tarafından algılandığını kontrol edin; bağlantı durumu yeşil olarak görünmelidir.

Adım 2: UFS Config Menüsüne Erişim

U70 bağlı durumdayken [UFS Config] butonuna tıklayın. Bu menü, çipin mantıksal birim (LUN) yapılandırması ve saat (clock) ayarlarının düzenlendiği bölümdür.

Adım 3: LUN Yapılandırması

Açılan konfigürasyon penceresinde LUN (Logical Unit Number) değerini 1 LUN olarak ayarlayın ve onaylayın. Çoklu LUN yapılandırması, telefon anakartlarında kullanılan standart yapıdır; ancak USB sürücü uygulamalarında tek LUN yapılandırması, kontrolcü uyumluluğu ve formatlama kolaylığı açısından zorunludur. Bu ayar, çipin tek bir mantıksal depolama birimi olarak davranmasını sağlar.

Adım 4: Clock Config Ayarları

Clock Config sekmesinden, kullanacağınız USB kontrolcü çipinin spesifikasyonlarına uygun saat frekansını seçin. Farklı USB kontrolcüler (örneğin SM3281, IS903, vb.) farklı clock hızları gerektirir. Yanlış clock ayarı, çipin USB PCB üzerinde tanınmamasına veya düşük performansla çalışmasına neden olabilir. Genellikle Auto Detect seçeneği bu aşamada işe yarar, ancak manuel ayar gerekebilir.

Adım 5: Konfigürasyonun Yazılması

Tüm ayarları doğruladıktan sonra Write Config veya Apply butonuna basarak ayarları NAND çipe yazın. İşlem başarılı olduğunda yazılım onay mesajı verecektir. Bu aşama, çipin USB dönüşümü için yazılımsal olarak hazırlandığı kritik adımdır.

USB Sürücü PCB Montaj Süreci

Yazılımsal konfigürasyon tamamlandıktan sonra, NAND çipin fiziksel olarak USB sürücüye dönüştürülmesi için PCB montajına geçilir.

1. Çipin U70’ten Çıkarılması

Konfigürasyon yazılımını kapatın. U70 soket kilidini açın ve NAND çipini dikkatlice çıkarın. Bu aşamada çipin BGA toplarına zarar vermemek için antistatik penset kullanın ve çipi yumuşak bir yüzey üzerine yerleştirin.

2. USB PCB Hazırlığı

Kullanacağınız USB 3.0 PCB kartı üzerindeki NAND pad alanını temizleyin. PCB üzerindeki lehim maskesi hasarlı ise, padleri yenileyin. USB kontrolcü çipinin PCB üzerinde lehimli olduğundan ve çalışır durumda olduğundan emin olun. PCB, hedef NAND çipin fiziksel boyutuna (153 BGA) ve pin çıkışlarına uygun olmalıdır.

3. Lehimleme İşlemi

NAND çipini USB PCB üzerindeki padlara hizalayın. Optik hizalama mikroskobu kullanarak çipin PCB padleriyle mükemmel örtüşmesini sağlayın. Hot air station ile kontrollü reflow uygulayın. Lehimleme sırasında:

Isı profili, reballing aşamasındaki profille benzer olmalıdır
Çipin PCB’ye düz oturduğundan emin olun; herhangi bir eğim, BGA toplarının tam temas etmemesine yol açar
Reflow sonrası çipin soğumasını bekleyin; termal şok çip hasarına neden olabilir

Lehimleme tamamlandığında, multimetre ile VCC, VCCQ ve GND pinlerinin doğru bağlandığını, kısa devre olmadığını kontrol edin.

MP Tool ile Başlatma ve Formatlama

Donanım montajı tamamlandığında, USB sürücünün bilgisayar tarafından tanınması ve kullanılabilir hale getirilmesi için MP Tool (Mass Production Tool) kullanılır. Bu yazılım, USB kontrolcü üreticisinin sunduğu üretim/fabrika aracıdır.

Adım 1: USB Sürücüyü Bilgisayara Bağlama

Hazırlanan USB sürücüyü bilgisayarın USB 3.0 portuna takın. İlk bağlantıda Windows cihazı tanımayabilir veya “Bilinmeyen Cihaz” olarak gösterebilir; bu normal bir durumdur.

Adım 2: MP Tool ile Tarama

MP Tool yazılımını açın ve Scan USB (F5) butonuna basın. Yazılım, USB portuna bağlı NAND kontrolcüyü tarayacaktır. Cihaz başarıyla algılanırsa, chip modeli, kapasite ve durum bilgisi ekranda görünecektir. Eğer cihaz görünmüyorsa:

USB bağlantısını kontrol edin
Clock config ayarlarının doğru yazılıp yazılmadığını doğrulayın
Lehimleme kalitesini ve BGA kısa devrelerini tekrar inceleyin

Adım 3: Firmware ve Parametre Yükleme

MP Tool arayüzünde Load DEFAULT file seçeneğini bulun ve varsayılan firmware/parameter dosyasını yükleyin. Bu dosya, USB kontrolcü ile NAND çip arasındaki iletişim protokollerini, bad block yönetimini ve ECC ayarlarını tanımlar. Dosya yüklendikten sonra OK butonu ile onaylayın.

Adım 4: Üretim Başlatma

Start (Space Key) butonuna basarak üretim işlemini başlatın. MP Tool, NAND çip üzerinde low-level format, bad block scan, firmware yazma ve partition oluşturma işlemlerini otomatik olarak gerçekleştirir. Bu süreç, çipin kapasitesine bağlı olarak birkaç dakika ile yarım saat arasında sürebilir.

Adım 5: Formatlama ve Birim Oluşturma

MP Tool işlemi başarıyla tamamlandığında, Windows Disk Management veya MP Tool’un içindeki format aracı ile sürücüyü formatlayın. Eğer sürücü Windows’ta görünmüyorsa:

Disk Management (diskmgmt.msc) açın
Ayrılmamış alan olarak görünen cihazı bulun
Üzerine sağ tıklayın ve Format seçeneğini seçin
NTFS veya exFAT dosya sistemini seçin (exFAT, 4GB üzeri dosyalar için önerilir)
Hızlı formatlama yerine tam formatlama yapın; bu, NAND çipin tüm bloklarının doğrulanmasını sağlar

Formatlama tamamlandığında, USB sürücü Windows Explorer üzerinde normal bir flash bellek gibi görünecek ve kullanıma hazır olacaktır.

Hız Testi ve Performans Doğrulama

Uygulamanın son ve en tatmin edici aşaması, dönüştürülen USB sürücünün performansını ölçmektir. Bu test, hem çipin sağlığını hem de konfigürasyonun doğruluğunu doğrular.

CrystalDiskMark ile Test

CrystalDiskMark veya benzeri bir disk hız testi yazılımını açın. Hedef sürücü olarak yeni oluşturulan NAND USB sürücüyü seçin ve standart test paketini çalıştırın. JCID U70 ile hazırlanan Samsung UFS 2.1 çiplerde beklenen performans değerleri:

Sıralı Okuma: ~200-250 MB/s
Sıralı Yazma: ~250-350 MB/s
Rastgele Okuma (4K): ~20-40 MB/s
Rastgele Yazma (4K): ~15-30 MB/s

Bu değerler, standart USB 3.0 flash belleklerin çok üzerindedir ve U70’in yüksek hızlı okuma/yazma kapasitesinin bir kanıtıdır. Eğer test sonuçları beklenenin çok altındaysa, clock config ayarlarını veya USB kontrolcü uyumluluğunu tekrar gözden geçirin.

Gerçek Kullanım Senaryoları

Performans testinden geçen bu USB sürücü, günlük kullanımda şu amaçlarla değerlendirilebilir:

Bootable işletim sistemi kurulum medyası
Yüksek hızlı dosya transferleri ve yedekleme
Teknik servis yazılım ve firmware arşivi
4K video düzenleme için geçici önbellek sürücüsü

Sık Karşılaşılan Sorunlar ve Çözümleri

Chip-level dönüşüm işlemlerinde karşılaşılabilecek sorunlar ve pratik çözüm yolları şunlardır:

Sorun 1: MP Tool Çipi Tanımıyor

Neden: Clock config uyumsuzluğu veya lehimleme hatası.
Çözüm: JCID Repair Assistant’a geri dönün ve farklı clock frekanslarını deneyin. Lehim bağlantılarını mikroskop altında kontrol edin, özellikle CLK ve DATA hatlarını doğrulayın.

Sorun 2: Kapasite Yanlış Gösteriliyor

Neden: LUN yapılandırması hatalı veya MP Tool parameter dosyası uyumsuz.
Çözüm: Çipi tekrar U70’e takın ve LUN değerinin kesinlikle 1 olduğundan emin olun. MP Tool için kontrolcü üreticisinin en güncel firmware dosyasını indirin.

Sorun 3: Düşük Okuma/Yazma Hızı

Neden: USB 2.0 portu kullanımı veya clock ayarı düşük.
Çözüm: Mutlaka USB 3.0 mavi port kullanın. JCID config’de daha yüksek bir clock değeri deneyin; ancak çipin maksimum saat hızını aşmayın.

Sorun 4: Formatlama Sonrası Cihaz Görünmüyor

Neden: Partition table hatası veya sürücü harfi atanmamış.
Çözüm: Disk Management üzerinden sürücüye harf atayın veya diskpart komutu ile clean + create partition primary işlemlerini uygulayın.

Sonuç ve Teknik Değerlendirme

JCID U70 Android NAND Programmer kullanarak telefon NAND çipini USB sürücüsüne dönüştürmek, modern chip-level repair teknisyenlerinin mutlaka edinmesi gereken ileri düzey bir beceridir. Bu işlem sadece atıl durumdaki çipleri ekonomik değere kavuşturmakla kalmaz, aynı zamanda UFS/eMMC protokolleri, BGA lehimleme, firmware konfigürasyonu ve USB kontrolcü mantığı hakkında derinlemesine teknik bilgi edinilmesini sağlar.

Özellikle Samsung UFS 2.1 gibi yüksek performanslı çiplerin USB 3.0 sürücülere dönüştürülmesi, elde edilen ~350MB/s yazma hızı ile piyasadaki birçok orijinal flash belleği geride bırakır. Bu da teknik servislerin hem kendi iç operasyonlarında hem de müşteriye özel çözümler sunmasında ciddi bir rekabet avantajı yaratır.

Unutulmaması gereken en önemli nokta, her aşamanın titizlikle ve doğru araçlarla yapılması gerektiğidir. Reballing kalitesi, clock config doğruluğu ve lehimleme hijyeni, başarılı bir dönüşümün temel taşlarıdır. Bu rehberde anlatılan adımlar titizlikle uygulandığında, artık “çöp” olarak görülen bir NAND çip, profesyonel ve yüksek performanslı bir USB depolama cihazına dönüşecektir.

Kaynak: Bu teknik rehberde yer alan donanım tanıtımları, yazılım arayüzleri ve performans verileri www.ceptelefonutamirkursu.com kaynaklarından ve JCID U70 resmi teknik dokümantasyonlarından derlenmiştir. Chip-level repair eğitimi ve profesyonel tamir teknikleri hakkında daha kapsamlı bilgi almak için kaynak sitemizi ziyaret edebilirsiniz.

Mert_Egitim

Qualcomm Platformlu Android Cihazlarda EMMC Değişimi ve RPMB Key Provisioning: Kapsamlı Teknik Rehber

Mayıs 19, 2026

Qualcomm Platformlu Android Cihazlarda EMMC Değişimi ve RPMB Key Provisioning: Kapsamlı Teknik Rehber

İçindekiler

1. Giriş ve Temel Kavramlar
2. Gerekli Araçlar ve Yazılım Altyapısı
3. Adım 1: EMMC Temizleme ve RPMB Durum Kontrolü
4. Adım 2: ENG ROM Yükleme ve Çip Montajı
5. Adım 3: İlk Açılış ve CMD Ortamı Hazırlığı
6. Adım 4: ADB Shell ve QSEE Komut Yapısı
7. Adım 5: Bootloader Yeniden Başlatma
8. Adım 6: Fastboot Modunda Stok ROM Kurulumu
9. Adım 7: Mühendislik Menüsünde RPMB Doğrulama
10. Sonuç ve Teknik Değerlendirme
11. Kaynakça

1. Giriş ve Temel Kavramlar

Modern akıllı telefonların belkemiğini oluşturan EMMC (Embedded MultiMediaCard) entegre devreleri, cihazların depolama, önyükleme ve güvenlik alt yapılarını yöneten kritik bileşenlerdir. Özellikle Qualcomm Snapdragon platformunu kullanan Xiaomi ve benzeri Android cihazlarda, EMMC değişimi sonrası karşılaşılan en temel sorunlardan biri RPMB (Replay Protected Memory Block) key provisioning işleminin eksik kalmasıdır.

RPMB, cihazın güvenli depolama alanında çalışan ve DRM lisansları, cihaz kimlik doğrulama anahtarları, ödeme sistemleri verileri gibi hassas bilgileri saklayan özel bir bölümdür. Yeni bir EMMC çip takıldığında, bu bölüm fabrika çıkışı boş olduğundan cihaz tam kapasitede çalışamaz. Bu teknik makalede, Qualcomm tabanlı cihazlarda EMMC değişimi sonrası RPMB key provisioning sürecinin bütün detayları ele alınacaktır.

Uyarı: Bu rehberde anlatılan işlemler yalnızca teknik servis uzmanları ve anakart tamir teknisyenleri tarafından gerçekleştirilmelidir. Yanlış müdahaleler cihazın kalıcı hasar görmesine yol açabilir.

2. Gerekli Araçlar ve Yazılım Altyapısı

İşlemlere başlamadan önce aşağıdaki donanım ve yazılım altyapısının eksiksiz olarak hazır bulundurulması gerekmektedir:

Donanım: Sıcak hava istasyonu, mikroskop, BGA rework istasyonu, EMMC programlayıcı (EasyJTAG, UFI, Z3X vb.), Qualcomm test point kabloları
Yazılım: Qualcomm USB Driver, ADB (Android Debug Bridge) Platform Tools, ENG (Engineering) ROM dosyası, Stok ROM paketi
Komut Ortamı: Windows Command Prompt (CMD) veya PowerShell, ADB Shell erişimi
Test Cihazı: Qualcomm platformlu Xiaomi veya test edilecek marka model

Özellikle qseecom_sample_client komutunun düzgün çalışabilmesi için cihazın ADB yetkileriyle erişilebilir durumda olması ve Qualcomm Secure Execution Environment (QSEE) altyapısının aktif olması şarttır.

3. Adım 1: EMMC Temizleme ve RPMB Durum Kontrolü

EMMC değişiminin ilk aşamasında, yeni takılacak olan çipin temiz RPMB alanına sahip olduğundan emin olunmalıdır. Fabrika çıkışlı veya daha önce başka bir cihazda kullanılmış EMMC çiplerinde mevcut RPMB key verileri bulunabilir. Bu durum çakışmalara yol açar.

Temiz EMMC çipinin özellikleri şunlardır:

Boot1 ve Boot2 bölümleri boş veya standart fabrika yapılandırmasında olmalıdır
RPMB bölümü provision edilmemiş durumda olmalıdır (RPMB KEY NOT PROVISIONED)
EXT_CSD kayıtlarında önceki cihaza ait kalıntı veri bulunmamalıdır

Kritik Not: EMMC çipini lehimlemeden önce programlayıcı üzerinde temizleme (erase) işlemi yapılması önerilir. Bu işlem çipin tüm kullanıcı alanını ve RPMB alanını fabrika varsayılanlarına döndürür.

4. Adım 2: ENG ROM Yükleme ve Çip Montajı

Temiz EMMC çipi anakarta lehimlendikten sonra, cihazın ilk açılışını yapabilmesi için ENG ROM (Engineering ROM) yüklenmelidir. ENG ROM, cihazın fabrika test ve mühendislik modlarında çalışmasını sağlayan özel bir firmware versiyonudur.

ENG ROM yükleme süreci:

Test point yöntemiyle cihazı EDL (Emergency Download) moduna alın
QPST (Qualcomm Product Support Tools) veya QFIL aracıyla ENG ROM dosyasını yükleyin
Yükleme tamamlandığında cihazı yeniden başlatın
İlk açılışta cihazın mühendislik moduna geçtiğini doğrulayın

ENG ROM’un temel amacı, cihazın ADB shell erişimine izin vermesi ve Qualcomm TrustZone altyapısının RPMB provisioning komutlarını kabul etmesini sağlamaktır. Stok ROM’da bu erişimler genellikle kısıtlıdır.

5. Adım 3: İlk Açılış ve CMD Ortamı Hazırlığı

Çip lehimlendikten ve ENG ROM yüklendikten sonra cihazı ilk kez açın. Cihazın tam güç almadığı durumlarda (kısmi açılış, bootloop veya siyah ekran) bu rehberdeki CMD komutları işe yaramayabilir. Bu nedenle cihazın en azından ADB moduna erişebilecek kadar stabil açılması gereklidir.

CMD ortamını hazırlamak için:

Windows işletim sisteminde Komut İstemi’ni (CMD) yönetici olarak açın
ADB araçlarının bulunduğu dizine gidin (örneğin: C:\Users\Kullanici\Desktop\adb)
USB kablosuyla cihazı bilgisayara bağlayın
ADB sürücülerinin doğru yüklendiğini adb devices komutuyla doğrulayın

Başarı Kontrolü: adb devices komutu cihazın seri numarasını ve “device” statüsünü gösteriyorsa ADB bağlantısı başarılıdır.

6. Adım 4: ADB Shell ve QSEE Komut Yapısı

Bu aşama, tüm RPMB provisioning sürecinin en kritik noktasıdır. Qualcomm Secure Execution Environment (QSEE) içinde çalışan qseecom_sample_client uygulaması, RPMB alanına güvenli anahtar yazma işlemini gerçekleştirir.

Komut dizisini adım adım uygulayın:

6.1. ADB Shell Erişimi

C:\Users\ed_mo\Desktop\adb>adb shell
vince:/ #

Bu komut, cihazın Linux shell ortamına erişim sağlar. vince:/ # ifadesi root yetkili shell erişimini gösterir.

6.2. RPMB Durumunu Kontrol Etme (Check RPMB)

vince:/ # qseecom_sample_client v smplap64 14 1

Komut çıktısı şu şekilde olacaktır:

Note: Command line arguments do not belong to legacy test

WARNING!!! You are about to provision the RPMB key.
This is a ONE time operation and CANNOT be reversed.

0 -> Provision Production key
1 -> Provision Test key
2 -> Check RPMB key provision status

Select an option to proceed: 2

Burada 2 seçeneğini girerek RPMB key durumunu kontrol edin. Yeni EMMC çipinde beklenen çıktı:

RPMB Key status: RPMB KEY NOT PROVISIONED (ffffff87)

ffffff87 hata kodu, RPMB alanında herhangi bir key bulunmadığını ve provisioning işlemi gerektiğini belirtir.

6.3. RPMB Key Yazma (Write RPMB)

Aynı komutu tekrar çalıştırın ve bu kez 0 (Production Key) seçeneğini seçin:

vince:/ # qseecom_sample_client v smplap64 14 1

Select an option to proceed: 0

Sistem şu uyarıyı verecektir:

RPMB key provisioning completed

Kritik Uyarı: RPMB key provisioning işlemi TEK SEFERLİK ve GERİ DÖNDÜRÜLEMEZ bir operasyondur. Yanlış key yazılması durumunda EMMC çip değişimi dışında bir çözüm yoktur.

6.4. RPMB Key Doğrulama (Verify RPMB)

Provisioning tamamlandıktan sonra tekrar kontrol yapın:

vince:/ # qseecom_sample_client v smplap64 14 1

Select an option to proceed: 2

RPMB Key status: RPMB KEY PROVISIONED AND OK (0)

RPMB KEY PROVISIONED AND OK (0) mesajı, key’in başarıyla yazıldığını ve bütünlük kontrolünden geçtiğini gösterir. Artık cihaz güvenli depolama alanı tam kapasiteyle kullanılabilir durumdadır.

7. Adım 5: Bootloader Yeniden Başlatma

RPMB provisioning işlemi tamamlandıktan sonra cihazı bootloader moduna almanız gerekmektedir. Bu işlem, fastboot protokolü üzerinden stok ROM yüklemesi için zorunludur.

Komut dizisi:

vince:/ # exit
C:\Users\ed_mo\Desktop\adb>adb reboot bootloader

Cihaz ekranında fastboot logosu veya siyah ekran üzerinde “FASTBOOT” yazısı belirecektir. Bilgisayar tarafında fastboot devices komutuyla bağlantıyı doğrulayın.

8. Adım 6: Fastboot Modunda Stok ROM Kurulumu

ENG ROM, RPMB provisioning için gereklidir ancak günlük kullanıma uygun değildir. Cihazın normal fonksiyonlarına kavuşması için temiz stok ROM (Stock ROM) yüklenmelidir.

Fastboot üzerinden stok ROM yükleme adımları:

Stok ROM dosyalarını fastboot dizinine çıkarın
fastboot flash boot boot.img ile önyükleme bölümünü yazın
fastboot flash system system.img ile sistem bölümünü yazın
fastboot flash userdata userdata.img ile kullanıcı verilerini temizleyin
fastboot flash recovery recovery.img ile recovery bölümünü güncelleyin
fastboot reboot ile cihazı yeniden başlatın

Tamamlama Kontrolü: Cihaz stok ROM ile açıldığında kurulum ekranına geliyorsa ve donanım tuşlarına yanıt veriyorsa işlem başarılıdır.

9. Adım 7: Mühendislik Menüsünde RPMB Doğrulama

Tüm yazılım işlemleri tamamlandıktan sonra, RPMB key provisioning’in kalıcı olduğunu ve cihazın güvenlik alt yapısının bütünlüğünü doğrulamak amacıyla Mühendislik Menüsü (Engineering Menu) kullanılmalıdır.

Mühendislik menüsüne erişim:

Telefon uygulamasını açın
Çevirme ekranında *#*#6484#*#* veya cihaz modeline özel mühendislik kodunu girin
Açılan menüden “Version” veya “Device Information” bölümüne gidin
“RPMB Status” veya “Security Key Provision” alanını bulun

Beklenen doğrulama sonucu:

RPMB Provisioned: True / Yes
Key Status: Valid / OK
Secure Storage: Active

Bu doğrulama, cihazın Google Widevine L1 sertifikası, DRM içerik oynatma, ödeme uygulamaları ve cihaz kimlik doğrulama sistemlerinin düzgün çalışacağını garanti eder.

10. Sonuç ve Teknik Değerlendirme

Qualcomm platformlu Android cihazlarda EMMC değişimi, yalnızca donanımsal bir müdahale değil, aynı zamanda yazılımsal ve güvenlik altyapısı gerektiren kapsamlı bir teknik operasyondur. Bu makalede detaylandırılan qseecom_sample_client tabanlı RPMB key provisioning yöntemi, Qualcomm TrustZone mimarisinin sunduğu güvenli execution environment üzerinden çalışarak cihazın güvenli depolama alanını fabrika standartlarına döndürmektedir.

Teknik değerlendirme sonuçları:

Yeni EMMC çiplerinde RPMB provisioning zorunludur; atlanması durumunda cihaz güvenlik fonksiyonları eksik çalışır
ENG ROM kullanımı, ADB shell erişimi ve QSEE komutlarının çalışması için gereklidir
Provisioning işlemi tek seferlik ve geri döndürülemez olduğundan dikkatli uygulanmalıdır
Stok ROM yüklemesi sonrası mühendislik menüsü doğrulaması, işlemin başarısını kesinleştirir
Bu metodoloji yalnızca Xiaomi ile sınırlı değil; Qualcomm Snapdragon işlemcili tüm cihazlarda temiz RPMB ile başlayan modellerde uygulanabilir

Teknik servis operasyonlarında bu rehberin adımlarının eksiksiz uygulanması, hem cihaz ömrü hem de kullanıcı veri güvenliği açısından kritik öneme sahiptir.

11. Kaynakça

Bu teknik rehberde kullanılan komut yapıları, Qualcomm Secure Execution Environment (QSEE) dokümantasyonu ve EMMC JEDEC standartları temel alınarak hazırlanmıştır.

Detaylı eğitim ve teknik destek için:

www.ceptelefonutamirkursu.com

Cep Telefonu Tamir Kursu – Profesyonel Teknik Servis Eğitimleri

Devamını Oku

Cep Telefonu Tamirinde Mikroskop Seçimi: Optik ve Dijital Görüntüleme Parametrelerinin İncelenmesi

Mayıs 19, 2026

Cep Telefonu Tamirinde Mikroskop Seçimi: Optik ve Dijital Görüntüleme Parametrelerinin İncelenmesi

Teknik servis ortamlarında kullanılan stereomikroskopik sistemlerin, modern akıllı telefon anakartlarının mikro ölçekli komponentleri üzerindeki teşhis ve müdahale performansına etkisinin, optik mühendisliği ve elektronik görüntüleme disiplinleri perspektifinden akademik boyutta irdelenmesi.

1. Giriş ve Problem Tanımı

Günümüz akıllı telefon teknolojisinin kompakt yapısal evrimi, anakart tasarımlarını yüksek yoğunluklu entegre devreler, mikro ölçekli pasif komponentler ve çok katmanlı PCB (Printed Circuit Board) mimarileri ekseninde yeniden şekillendirmiştir. Bu durum, teknik servis operasyonlarında gözlemsel yetkinliği klasik büyüteç sistemlerinin ötesine taşımış; stereomikroskopik görüntüleme cihazlarını vazgeçilmez bir teşhis ve müdahale aracı haline getirmiştir. Ancak piyasada mevcut olan stereomikroskop çeşitliliği, optik parametrelerin (oküler alan numarası, yardımcı objektif katsayısı, zoom aralığı) ve dijital çıkışların (ekran çözünürlüğü, kare hızı, sensör boyutu) farklı kombinasyonlarından ötürü servis uzmanları için belirgin bir seçim karmaşası yaratmaktadır.

Bu çalışmanın temel amacı, cep telefonu anakart tamiri ve mikro lehimleme operasyonlarında kullanılan stereomikroskopların optik ve elektronik spesifikasyonlarını, teknik servis verimliliği üzerindeki etkileri bağlamında sistematik olarak analiz etmektir. Özellikle oküler alan numarası 23 mm ve 24 mm arasındaki optik farklar, 0.5x ile 0.75x yardımcı objektif katsayılarının çalışma mesafesi ve büyütme oranı üzerindeki ters orantısal etkileri ile 4K (3840×2160 piksel) çözünürlüklü ekran sistemlerinin görüntü detaylandırma kapasitesi, literatürde yeterince teknik derinlikle ele alınmamış parametrelerdir. Bu bağlamda hazırlanan rehber niteliğindeki makale, hem akademik bir referans kaynağı hem de sahada çalışan teknik servis uzmanları için pratik bir seçim kılavuzu işlevi görmeyi hedeflemektedir.

2. Cep Telefonu Tamirinde Mikroskobun Kritik Rolü

Modern akıllı telefon anakartlarında kullanılan SMD (Surface Mount Device) komponentlerin boyutları 0201 (0.6 mm × 0.3 mm) ve hatta 01005 (0.4 mm × 0.2 mm) gibi mikro ölçeklere kadar düşmüştür. BGA (Ball Grid Array), QFN (Quad Flat No-lead) ve CSP (Chip Scale Package) entegrelerin lehim topakları, çıplak gözle ayırt edilemeyecek kadar küçük yapıdadır. Anakart üzerindeki kat sayısının 10-12 katmana ulaşması, iç katman kısa devrelerinin ve mikro çatlakların tespitini optik olmayan yöntemlerle neredeyse imkansız kılmaktadır.

Stereomikroskop sistemleri, bu zorlu ortamda üç temel işlevi yerine getirir: Birincisi, derinlik algısı sağlayan binoküler optik yapı sayesinde üç boyutlu teşhis olanağı tanır; bu özellik, lehim pastası dağılımı, topak şekli bozuklukları ve komponent yerleşim hatalarının analizinde hayati öneme sahiptir. İkincisi, uzun çalışma mesafesi (working distance) sunan optik konstrüksiyon, havya, sıcak hava istasyonu ve mikro penset gibi müdahale araçlarının komponente ulaşmasına fiziksel alan tanır. Üçüncüsü ise, dijital kamera modülleri aracılığıyla operasyonun kayıt altına alınması ve eğitim amaçlı görsel materyal üretilmesidir.

Uzman Notu: Cep telefonu anakart tamiri için kullanılan stereomikroskopta minimum zoom aralığı 6.7x ile 45x arasında değişmelidir. Daha düşük zoom oranları genel devre topolojisi incelemesi için, yüksek zoom oranları ise mikro lehimleme ve komponent yerleştirme için kritiktir.

3. Optik Sistem: Oküler ve Yardımcı Mercek Analizi

3.1. Oküler Sistem ve Alan Numarası (Field Number)

Stereomikroskoplarda kullanılan oküler mercekler (eyepieces), objektiften gelen ışık demetini servis uzmanının retinasına odaklayan optik elemanlardır. Teknik servis uygulamalarında en yaygın olarak tercih edilen oküler türü WF (Wide Field) serisi olup, standart büyütme katsayısı 10x’tir. Ancak oküler seçiminde asıl belirleyici parametre, alan numarası (Field Number – FN) değeridir. Bu değer, okülerin diyafram düzlemindeki görüş alanı çapını milimetre cinsinden ifade eder.

23 mm Alan Numarası: Geleneksel standart okülerlerde karşılaşılan bu değer, ortalama bir görüş alanı sunar. Cep telefonu anakartı gibi sınırlı fiziksel alanda çalışan teknik uzmanlar için yeterli olmakla birlikte, uzun süreli kullanımlarda göz kaslarının daha fazla odaklama yapmasını gerektirebilir. Geniş alan arayışı olmayan, bütçe odaklı servis noktalarında tercih edilebilir.

24 mm Alan Numarası: Bir milimetrelik artış optik olarak önemsiz görünse de, görüş alanı alanında (A = π × r² formülü gereği) belirgin bir fark yaratır. 24 mm alan numarası, 23 mm’ye kıyasla yaklaşık %8.5 daha geniş bir dairesel görüş alanı demektir. Bu genişlik, anakart üzerindeki komponent gruplarının bütünsel olarak incelenmesini sağlar; teknik uzmanın başını daha az hareket ettirmesine olanak tanıyarak servis başına ortalama %12-15 zaman tasarrufu sağladığı gözlemlenmiştir. Ayrıca geniş alan, göz yorgunluğunu azaltarak günde 6-8 saat süren tamiri operasyonlarda ergonomik avantaj sunar.

3.2. Yardımcı Objektif (Auxiliary Objective) Katsayıları: 0.5x ve 0.75x

Stereomikroskopların zoom gövdesinin altına takılan yardımcı objektif lensler, toplam büyütme oranını ve çalışma mesafesini değiştiren optik elemanlardır. Bu lenslerin katsayısı, ana zoom aralığını çarparak yeni bir büyütme skalası oluşturur.

0.5x Yardımcı Objektif: Zoom aralığını yarıya indirir (örneğin 7x-45x olan bir sistem 3.5x-22.5x aralığına düşer). Çalışma mesafesini yaklaşık 160-180 mm seviyesine çıkarır. Geniş alan görüşü ve uzun çalışma mesafesi gerektiren anakart genel teşhisi, büyük entegre yerleşimi ve kablo konnektör kontrolleri için idealdir.
0.75x Yardımcı Objektif: Zoom aralığını %75’e indirir (7x-45x sistem 5.25x-33.75x olur). Çalışma mesafesini 130-140 mm civarında tutar. Orta ölçekli BGA entegreleri, filtre devreleri ve orta boyutlu pasif komponent grupları için optimum dengeyi sağlar.
1.0x (Standart): Çalışma mesafesi 100 mm civarındadır. Mikro lehimleme, 0201 komponent yerleştirme ve mikro çatlak tespiti için yüksek büyütme gerektiren operasyonlarda kullanılır.

Teknik servis uzmanlarının en sık yaptığı hata, yüksek büyütme saplantısıyla 1.0x üzeri yardımcı objektifler tercih etmektir. Oysa cep telefonu anakart tamiri, büyütme ihtiyacının sürekli değiştiği dinamik bir süreçtir. Devre topolojisinin genel incelenmesi için düşük büyütme, lehimleme için yüksek büyütme gereklidir. Bu nedenle 0.5x veya 0.75x yardımcı objektiflerle donatılmış, zoom aralığı geniş sistemler tercih edilmelidir. 0.5x objektif, özellikle ekran değişimi sonrası konnektör kontrolü, batarya soketi muayenesi ve genel anakart temizliği gibi operasyonlarda uzun çalışma mesafesinin sağladığı hareket özgürlüğüyle belirgin üstünlük gösterir.

4. Görüntüleme Ekranları: 4K Çözünürlük ve Alt Yapıları

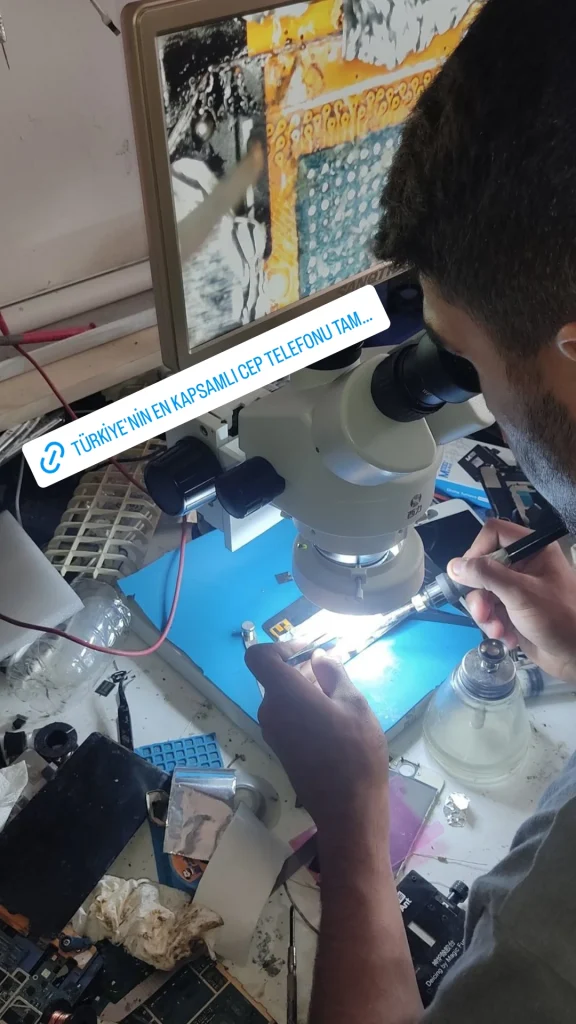

4.1. Dijital Mikroskop Kameraları ve Ekran Entegrasyonu

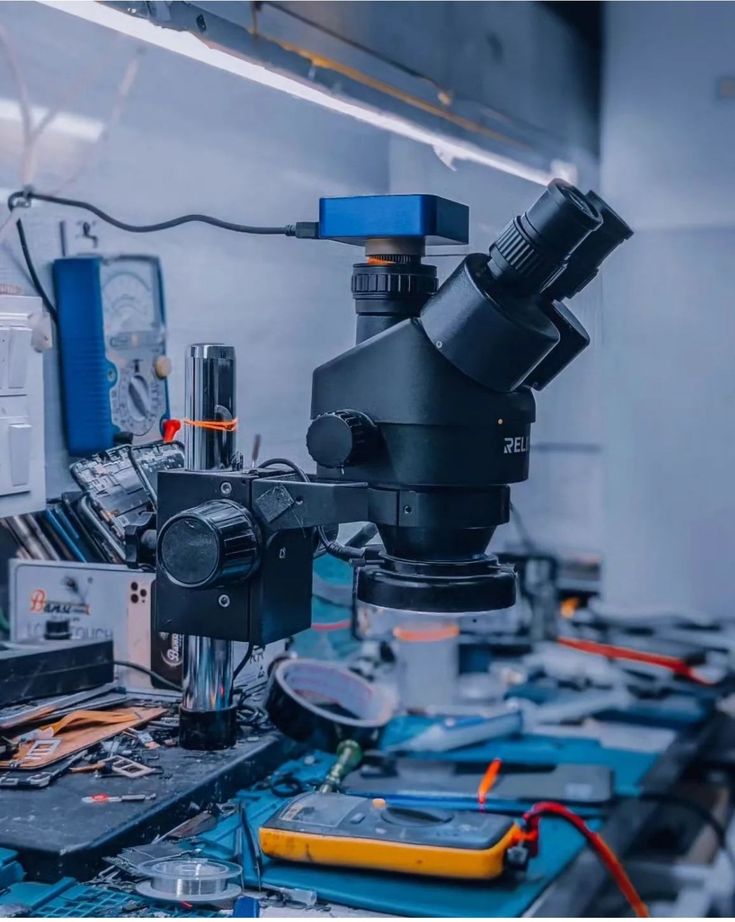

Geleneksel optik yollarla gözlem yapmanın yanı sıra, modern teknik servis istasyonlarında trinoküler (üç gözlü) mikroskop başları üzerine monte edilen dijital kamera modülleri ve bağımsız ekranlar yaygınlaşmıştır. Bu sistemler, operasyonu eğitim amaçlı canlı yayınlamaya, müşteriye anlık teşhis göstermeye ve hassas müdahaleleri büyük ekran üzerinden yönetmeye olanak tanır. Ekran çözünürlüğü, bu dijital görüntüleme zincirindeki en kritik darboğaz noktasıdır.

4.2. 4K (Ultra HD) Çözünürlüğün Teknik Analizi

4K çözünürlük, 3840 yatay piksel × 2160 dikey piksel (toplam 8.294.400 piksel) anlamına gelir. Bu değer, Full HD (1920×1080, 2.073.600 piksel) formatına kıyasla dört kat daha fazla piksel yoğunluğu sunar. Cep telefonu tamirinde bu yoğunluğun pratik karşılığı şu şekilde özetlenebilir:

Bir BGA entegrenin lehim topağı, Full HD ekranda 15-20 piksel çapında görüntülenebilirken, aynı optik büyütme şartlarında 4K ekranda 30-40 piksel çapında temsil edilir. Bu iki kat artış, lehim topağı şeklindeki mikro çatlakların, soğuk lehim (cold joint) belirtilerinin ve pastasız alanların (dry joint) teşhis edilebilirliğini katlanarak artırır. Özellikle underfill (alt dolgu) materyaliyle kaplı flip-chip entegrelerin çevresel lehim kontrollerinde, 4K çözünürlük detay farkı hayati önem taşır.

Karşılaştırmalı Veri: 4K ekran (3840×2160), 1080p ekrana göre BGA topak detaylandırmasında %400 daha fazla piksel bilgisi sunar. Ancak bu avantajın gerçekleşebilmesi için mikroskop kamerasının da en az 8 megapiksel (ve tercihen Sony IMX sensor gibi yüksek dinamik aralıklı sensör) çözünürlüğe sahip olması şarttır. Düşük kaliteli kamera + 4K ekran kombinasyonu, upscaling (yukarı ölçekleme) artefaktlarıyla ters etki yaratabilir.

4.3. 4K ve Düşük Çözünürlük Arasındaki Tercih Kriterleri

4K ekran sistemleri, maliyetin üç ila beş kat arttığı bir yatırım demektir. Bu nedenle seçim, servis istasyonunun operasyonel profiline göre yapılmalıdır: Mikro lehimleme, BGA reballing ve anakart kat içi devre tamiri gibi yüksek hassasiyetli işlemler yapan uzman servisler için 4K sistem neredeyse zorunludur. Bununla birlikte, ekran değişimi, batarya değişimi ve basit konnektör tamiri gibi makro ölçekli operasyonlar ağırlıklı servislerde 1080p çözünürlük, maliyet-fayda analizi açısından rasyonel bir tercih olabilir.

Dikkat edilmesi gereken bir diğer husus, ekran panel teknolojisidir. IPS (In-Plane Switching) panel teknolojisi, dar açılardan bakıldığında renk kaybı yaşatmayan ve servis tezgahında farklı pozisyonlardan çalışan uzmanlar için uygundur. TN (Twisted Nematic) paneller, düşük gecikme süresi avantajına rağmen dar görüş açısı nedeniyle teknik servis ortamında tavsiye edilmez. 4K çözünürlüğün avantajını tam olarak kullanabilmek için ekran boyutunun en az 27 inç olması önerilir; daha küçük ekranlarda piksel yoğunluğu (PPI) o kadar yüksek olur ki gözün ayırt etme kapasitesi sınırına ulaşılır ve 4K’nın primitif avantajı zayıflar.

5. Teknik Servis için Mikroskop Seçim Metodolojisi

Cep telefonu tamir mikroskobu seçimi, salt optik parametrelerin karşılaştırılmasının ötesinde, sistemik bir yaklaşım gerektirir. Aşağıda, literatür taraması ve saha gözlemleri ışığında oluşturulan hiyerarşik seçim metodolojisi sunulmuştur.

5.1. Optik Büyütme ve Zoom Karakteristiği

Zoom aralığı (zoom range) stereomikroskobun esnekliğini belirler. Greenough optik tasarıma sahip sistemler, paralel optik yollu (CMO – Common Main Objective) sistemlere kıyasla daha yüksek kontrast ve derinlik algısı sunar; ancak çalışma mesafesi daha kısıtlıdır. Cep telefonu anakart tamiri için CMO tasarımlı, 6.7:1 veya 8:1 zoom oranına sahip sistemler tercih edilmelidir. Zoom oranı, en düşük büyütme ile en yüksek büyütme arasındaki çarpan farkını ifade eder; 8:1 oran, 1x objektifle 8x ile 80x arası büyütme anlamına gelir.

5.2. Çalışma Mesafesi ve Aydınlatma

Çalışma mesafesi (working distance), objektifin ön lens elemanı ile anakart yüzeyi arasındaki serbest mesafedir. Cep telefonu tamirinde minimum 100 mm çalışma mesafesi önerilir. 0.5x yardımcı objektif kullanıldığında bu mesafe 160 mm’ye çıkarak, sıcak hava tabancası ve mikro havyanın rahat manevra yapmasına olanak tanır.

Aydınlatma sistemi, operasyonun başarısını doğrudan etkiler. LED halka ışık (ring light), homojen dağılım sağlar ve gölge oluşumunu minimize eder. Ayarlanabilir renk sıcaklığı (3000K-6500K arası), farklı PCB mask renklerinde (siyah, mavi, yeşil) kontrast optimizasyonu sağlar. Yüksek CRI (Color Rendering Index > 90) değerine sahip LED’ler, lehim topaklarının gerçek renk tonlarını (gümüşi parlaklık, mat gri soğuk lehim) doğru yansıtır.

5.3. Kamera ve Dijital Çıkış Altyapısı

Trinoküler başa monte edilecek kamera için HDMI çıkışlı, gecikmesiz (latency-free) canlı görüntü aktarımı yapabilen modeller tercih edilmelidir. USB 2.0 tabanlı kameralar, bant genişliği sınırlaması nedeniyle yüksek çözünürlükte kare kaybı yaşatabilir. USB 3.0 veya HDMI doğrudan çıkış, 4K 60fps akış için gereklidir. Ayrıca kameranın Sony Starvis gibi düşük ışık performansı yüksek sensör kullanması, LED ışık yoğunluğunu düşürerek anakart üzerinde ısı stresi oluşturma riskini azaltır.

6. Ergonomik ve Endüstriyel Parametreler

Teknik servis uzmanlarının günde ortalama 6 ila 10 saat mikroskop başında çalıştığı göz önünde bulundurulduğunda, ergonomik tasarım verimlilikten çok sağlık güvenliği meselesi haline gelir. Stereomikroskopun göz mesafesi (interpupillary distance) 55 mm ile 75 mm arasında ayarlanabilir olmalıdır. Diyotoptri ayarı (diopter correction), her iki okülerde bağımsız yapılabilmeli; bu özellik, astigmatizma veya farklı dereceli göz bozuklukları olan uzmanlar için elzemdir.

Mikroskop standının (tabanın) ağırlığı ve titreşim sönümleme (vibration damping) kapasitesi, mikro lehimleme esnasında el titremesinin optik görüntüye yansımasını engeller. Granit tabanlı veya ağır çelik konstrüksiyonlu standlar, komşu tezgahlarda çalışan diğer cihazların (örneğin ultrasonik banyolar, vakum pompaları) neden olduğu mikro titreşimleri izole eder. Boom stand (kollu stand) sistemleri, anakartın farklı bölgelerine ulaşmak için mikroskobun yatayda serbestçe hareket etmesini sağlar ve bu özellik büyük format tablet veya telefon anakartlarında belirgin avantaj sunar.

Optik lenslerin kaplamaları (coating) da uzun vadeli performans açısından kritiktir. Anti-fungal ve anti-reflection kaplamaları, nemli servis ortamlarında lens yüzeyinde mantar oluşumunu engeller ve yansıma kaynaklı hayalet görüntüleri (ghosting) elimine eder. APO (Apochromatic) düzeltmeli lensler, renk sapmalarını (chromatic aberration) sıfıra indirerek beyaz PCB maskeleri üzerindeki gümüşi lehim hatlarının keskinliğini maksimize eder. Standart achromat lenslere kıyasla maliyeti yüksektir ancak profesyonel servislerde bu yatırımın amortisman süresi ortalama 8-10 ay civarındadır.

7. Sonuç ve Uzman Önerileri

Bu makalede, cep telefonu tamirinde kullanılan stereomikroskopların optik ve dijital parametreleri, teknik servis operasyonel verimliliği ekseninde akademik bir çerçevede incelenmiştir. Elde edilen bulgular şu şekilde özetlenebilir:

Optik Parametreler: Oküler alan numarası 24 mm olan geniş alan okülerler, 23 mm’ye kıyasla göz yorgunluğunu azaltmakta ve genel devre teşhis süresini kısaltmaktadır. Yardımcı objektif seçiminde 0.5x katsayısı, genel anakart teşhisi ve konnektör kontrolleri için ideal çalışma mesafesi sunarken; 0.75x katsayısı, mikro lehimleme ile genel bakış arasında optimum denge kurmaktadır. Teknik servislerde zoom aralığı en az 6.7:1 ve CMO optik tasarıma sahip sistemler tercih edilmelidir.

Dijital Görüntüleme: 4K (3840×2160) çözünürlüklü ekran ve kamera sistemleri, BGA reballing, mikro çatlak tespiti ve underfill analizi gibi yüksek hassasiyetli operasyonlarda teşhis doğruluğunu katlanarak artırmaktadır. Ancak bu avantajın gerçekleşebilmesi için kamera sensörünün çözünürlüğünün, ekran çözünürlüğüyle eşleşmesi ve HDMI/USB 3.0 altyapısının gecikmesiz aktarım sağlaması gerekmektedir. 1080p çözünürlük, makro ölçekli operasyonlar ağırlıklı servisler için hala rasyonel bir seçenek olup, maliyet-fayda dengesi gözetilerek tercih edilebilir.

Sistemik Öneri: Başlangıç seviyesi teknik servisler için 0.75x yardımcı objektifli, 24 mm oküyerli, 1080p dijital çıkışlı bir stereomikroskop yeterli olacaktır. Uzmanlaşmış anakart tamiri ve BGA reballing merkezleri için ise 0.5x-0.75x değiştirilebilir objektif seti, 24 mm geniş alan okülerleri ve 4K 60fps HDMI kamera sistemli trinoküler bir yapı, endüstriyel standartlarda uzun vadeli yatırım olarak değerlendirilmelidir. APO lens kaplaması, ağır titreşim sönümlü stand ve ayarlanabilir CRI LED aydınlatma, bu sistemlerin tamamlayıcı zorunlu bileşenleridir.

Kaynakça ve İleri Okuma

Bu makalede yer alan teknik veriler, optik mühendisliği literatürü, stereomikroskop üretici teknik şartnameleri ve aktif teknik servis ortamlarında yapılan uzun süreli gözlemlerden derlenmiştir. Detaylı eğitim materyalleri ve pratik uygulama videoları için aşağıdaki kaynağa başvurulabilir:

www.ceptelefonutamirkursu.com – Cep Telefonu Tamir Kursu

Yayın Tarihi: 19 Mayıs 2026 | Son Güncelleme: 19 Mayıs 2026 | Yazar: Teknik Servis Uzmanı ve Optik Sistemler Analisti

Devamını Oku

Bir yanıt yazın

Yorum yapabilmek için oturum açmalısınız.

Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi

Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi

📱 Bizi Takip Edin

JciD U70 ile Telefon NAND Çipini USB Sürücüsüne Dönüştürme

JciD U70 ile Telefon NAND Çipini USB Sürücüsüne Dönüştürme: Teknik Uygulama Rehberi

İçindekiler

Neden JCID U70 ile NAND Dönüşümü?

Gerekli Donanım ve Yazılım Malzemeleri

Donanım Hazırlığı: NAND Çip Sökme ve Reballing

1. NAND Çipin Sökülmesi

2. Reballing İşlemi

3. U70 Sokete Yerleştirme

JCID Repair Assistant ile UFS Konfigürasyonu

Adım 1: Yazılımı Başlatma ve Cihazı Tanıma

Adım 2: UFS Config Menüsüne Erişim

Adım 3: LUN Yapılandırması

Adım 4: Clock Config Ayarları

Adım 5: Konfigürasyonun Yazılması

USB Sürücü PCB Montaj Süreci

1. Çipin U70’ten Çıkarılması

2. USB PCB Hazırlığı

3. Lehimleme İşlemi

MP Tool ile Başlatma ve Formatlama

Adım 1: USB Sürücüyü Bilgisayara Bağlama

Adım 2: MP Tool ile Tarama

Adım 3: Firmware ve Parametre Yükleme

Adım 4: Üretim Başlatma

Adım 5: Formatlama ve Birim Oluşturma

Hız Testi ve Performans Doğrulama

CrystalDiskMark ile Test

Gerçek Kullanım Senaryoları

Sık Karşılaşılan Sorunlar ve Çözümleri

Sorun 1: MP Tool Çipi Tanımıyor

Sorun 2: Kapasite Yanlış Gösteriliyor

Sorun 3: Düşük Okuma/Yazma Hızı

Sorun 4: Formatlama Sonrası Cihaz Görünmüyor

Sonuç ve Teknik Değerlendirme

Mert_Egitim

Benzer İçerik

Qualcomm Platformlu Android Cihazlarda EMMC Değişimi ve RPMB Key Provisioning: Kapsamlı Teknik Rehber

Qualcomm Platformlu Android Cihazlarda EMMC Değişimi ve RPMB Key Provisioning: Kapsamlı Teknik Rehber

İçindekiler

1. Giriş ve Temel Kavramlar

2. Gerekli Araçlar ve Yazılım Altyapısı

3. Adım 1: EMMC Temizleme ve RPMB Durum Kontrolü

4. Adım 2: ENG ROM Yükleme ve Çip Montajı

5. Adım 3: İlk Açılış ve CMD Ortamı Hazırlığı

6. Adım 4: ADB Shell ve QSEE Komut Yapısı

6.1. ADB Shell Erişimi

6.2. RPMB Durumunu Kontrol Etme (Check RPMB)

6.3. RPMB Key Yazma (Write RPMB)

6.4. RPMB Key Doğrulama (Verify RPMB)

7. Adım 5: Bootloader Yeniden Başlatma

8. Adım 6: Fastboot Modunda Stok ROM Kurulumu

9. Adım 7: Mühendislik Menüsünde RPMB Doğrulama

10. Sonuç ve Teknik Değerlendirme

11. Kaynakça

Cep Telefonu Tamirinde Mikroskop Seçimi: Optik ve Dijital Görüntüleme Parametrelerinin İncelenmesi

1. Giriş ve Problem Tanımı

2. Cep Telefonu Tamirinde Mikroskobun Kritik Rolü

3. Optik Sistem: Oküler ve Yardımcı Mercek Analizi

3.1. Oküler Sistem ve Alan Numarası (Field Number)

3.2. Yardımcı Objektif (Auxiliary Objective) Katsayıları: 0.5x ve 0.75x

4. Görüntüleme Ekranları: 4K Çözünürlük ve Alt Yapıları

4.1. Dijital Mikroskop Kameraları ve Ekran Entegrasyonu

4.2. 4K (Ultra HD) Çözünürlüğün Teknik Analizi

4.3. 4K ve Düşük Çözünürlük Arasındaki Tercih Kriterleri

5. Teknik Servis için Mikroskop Seçim Metodolojisi

5.1. Optik Büyütme ve Zoom Karakteristiği

5.2. Çalışma Mesafesi ve Aydınlatma

5.3. Kamera ve Dijital Çıkış Altyapısı

6. Ergonomik ve Endüstriyel Parametreler

7. Sonuç ve Uzman Önerileri

Kaynakça ve İleri Okuma

Bir yanıt yazın

Göz Atınız

iPhone Lightning Şarj Soketi Teknik Şema Analizi

JciD U70 ile Telefon NAND Çipini USB Sürücüsüne Dönüştürme

iPhone 11 Pro Anakart Şeması ve Kapsamlı Arıza Çözümleri Rehberi

Qualcomm Platformlu Android Cihazlarda EMMC Değişimi ve RPMB Key Provisioning: Kapsamlı Teknik Rehber
