LUBO L17B Graphic IC
LCM BIAS Devresi — Voltaj Haritası ve
Teknik Servis Analizi
Bölüm LCD-BIAS-0412 · Cep telefonu LCD panel sürücü devresi ·
11 ölçüm noktası · Pozitif/Negatif Bias ve VGH Gate çıkış analizi ·
PCB seviyesinde arıza tespiti ve ölçüm protokolü
Öncelikle BIAS Nedir?
Teknik olarak **BIAS**, bir elektroniğin doğru çalışması için önceden ayarlanmış sabit bir DC gerilim veya akım seviyesidir.
LCD ekranlar özelinde konuşursak:
Bir sıvı kristal hücre, içindeki molekülleri döndürmek için belirli bir elektrik alan farkına ihtiyaç duyar. Bu farkı üretebilmek için panelin farklı katmanlarına farklı referans gerilimler uygulanmak zorundadır. İşte bu referans gerilimlerin tamamına **bias** denir. Pil tek bir voltaj üretir; bias IC bu tek kaynaktan panel için gereken birden fazla farklı seviyeyi türetir.
**Pozitif bias** (VPOS), sıvı kristal hücresinin bir tarafını çekerek molekülü döndürür — bu sayede piksel açılır ve ışık geçer.
**Negatif bias** (VNEG), diğer tarafı iter; molekül tam kapanır, piksel siyah üretir. Negatif bias olmazsa siyah seviyesi kirli kalır, ekran “yıkanmış” görünür.
**Gate bias (VGH)**, TFT katmanındaki her transistörün kapı terminaline uygulanan açma/kapama gerilimdir. Bu olmadan piksel matrisi adreslenemez, hiçbir piksel anahtarlanamaz.
Özetle bias, LC molekülünün hem açık hem kapalı konumunu fiziksel olarak zorlamak için gereken gerilim altyapısının tamamıdır. Doğru bias yoksa panel en iyi ihtimalle soluk beyaz görüntü üretir, kötü ihtimalle hiç görüntü vermez.
Genel Bakış: LCM BIAS IC Nedir?
Bir cep telefonu ekranı düzgün görüntü üretebilmek için birden fazla farklı voltaj seviyesine ihtiyaç duyar. Bu voltajların hiçbiri pil voltajından (VBAT: 3.7V – 4.4V) doğrudan kullanılamaz. İşte tam bu noktada LCM BIAS IC devreye girer: pilin verdiği voltajı alır, yükseltir, gerektiğinde tersine çevirir ve LCD panelin farklı katmanlarının beklediği seviyelere dönüştürür.

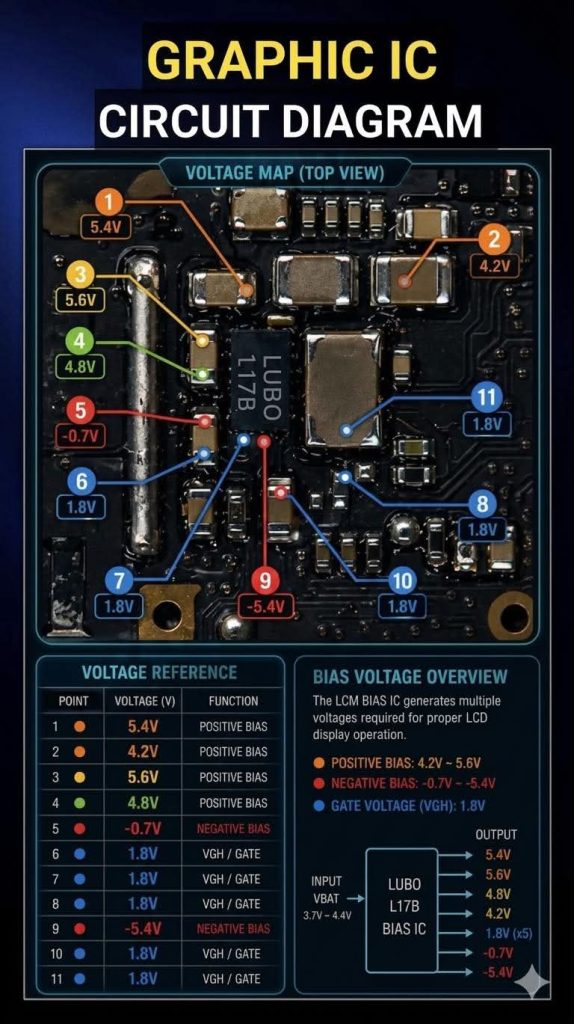

Görseldeki şemada incelediğimiz entegre, LUBO L17B markasıyla üretilmiş bir LCM (Liquid Crystal Module) BIAS devresinin PCB üzerindeki üstten görünüş fotoğrafı ve ölçüm haritasıdır. VBAT girişini alarak toplamda 9 farklı voltaj çıkışı üretir: dört pozitif bias, iki negatif bias ve beş adet 1.8V VGH gate hattı.
LUBO L17B tabanlı graphic IC kullanan tüm Qualcomm ve MediaTek platformlu cep telefonu modelleri. PCB üzerindeki 11 ölçüm noktasının tamamı belgelenmiştir.
IC Yapısı ve Giriş Parametreleri
IC’nin çalışması için gereken giriş voltajı, pil bağlantısından besleme yolu üzerinden doğrudan sağlanır. Şarj seviyesine göre değişen 3.7V ile 4.4V arasındaki bu aralık, L17B’nin tasarlandığı nominal çalışma bandını oluşturur. Giriş bu aralığın dışında olduğunda çıkış voltajları sapma gösterir ve LCD’de belirtiler ortaya çıkar.
3.7V – 4.4V
→
→
+4.2V / +4.8V / +5.4V / +5.6V
↘
-0.7V / -5.4V
↘
1.8V × 5
PCB Voltaj Haritası – 11 Ölçüm Noktası
Şemada işaretlenen 11 ölçüm noktası, LCD panelin çalışması için üretilen voltajların PCB üzerindeki dağılımını gösterir. Renk kodlaması şu şekildedir: turuncu noktalar pozitif bias hatlarını, kırmızı noktalar negatif bias hatlarını, mavi noktalar ise VGH gate hatlarını temsil eder. Yeşil nokta ise 4.8V pozitif bias çıkışıdır.
Aşağıdaki tablo, her ölçüm noktasının nominal voltaj değerini, fonksiyonunu ve tipik tolerans aralığını içermektedir. Multimetre ile yapılan ölçümlerde bu aralığın dışına çıkan değerler, IC arızasına veya besleme yolu problemine işaret eder.
| Nokta | Voltaj (V) | Fonksiyon | Tolerans | Sinyal Grubu |
|---|---|---|---|---|
| 1 | +5.4V | VPOS – Piksel katodu üst bias | ±0.15V | POZİTİF BIAS |
| 2 | +4.2V | VPOS – İkincil pozitif bias | ±0.15V | POZİTİF BIAS |
| 3 | +5.6V | VPOS – Ana pozitif bias (en yüksek) | ±0.15V | POZİTİF BIAS |
| 4 | +4.8V | VPOS – Orta seviye pozitif bias | ±0.15V | POZİTİF BIAS |
| 5 | -0.7V | VNEG – Düşük negatif bias | ±0.10V | NEGATİF BIAS |
| 6 | 1.8V | VGH – Gate yüksek voltaj | ±0.10V | VGH GATE |
| 7 | 1.8V | VGH – Gate yüksek voltaj | ±0.10V | VGH GATE |
| 8 | 1.8V | VGH – Gate yüksek voltaj | ±0.10V | VGH GATE |
| 9 | -5.4V | VNEG – Ana negatif bias (en düşük) | ±0.10V | NEGATİF BIAS |
| 10 | 1.8V | VGH – Gate yüksek voltaj | ±0.10V | VGH GATE |
| 11 | 1.8V | VGH – Gate yüksek voltaj | ±0.10V | VGH GATE |
Çıkış Gruplarının Teknik Analizi
§4.1 Pozitif Bias Grubu (VPOS)
Pozitif bias voltajları, LCD piksel matrisindeki sıvı kristal hücrelerini aktive etmek için kullanılır. Her bir voltaj seviyesi, LCD panelin farklı bir katmanına veya farklı bir işleve tahsis edilmiştir. LUBO L17B bu grubun en yüksek çıkışı olan +5.6V’u (Nokta 3) üretebilmek için VBAT’ı boost converter üzerinden yükseltir; bu değer nominal pil voltajının yaklaşık 1.3–1.5 katıdır.
Pozitif bias hattında sag (voltaj çöküşü) oluşması durumunda ekranda tipik olarak soluk görüntü, renk bozukluğu veya parlaklık dalgalanması gözlemlenir. +4.2V hattı çoğunlukla gama devre katlarına, +4.8V ve +5.4V ise op-amp sürücü katlarına besleme sağlar.
Pozitif bias hatlarını ölçerken multimetrenin kırmızı ucu ilgili noktaya, siyah ucu VBAT negatifine (toprak) temas etmelidir. Ölçüm doğruluğu için cihaz açık ve ekran aktif durumda olmalıdır.
§4.2 Negatif Bias Grubu (VNEG)
İki negatif bias hattı, sıvı kristal hücrelerinin tam anlamıyla kapanabilmesi — yani siyah seviyesinin doğru üretilmesi — için zorunludur. -0.7V hattı (Nokta 5) kontrol geçiş voltajına yakın kritik bir eşik değer olup çok dar toleransa sahiptir. -5.4V hattı (Nokta 9) ise en yüksek mutlak değerli negatif gerilimdir ve panelin kapı sürücü katmanlarını besler.
Bu hatlardan birinin kaybolması veya doğru değerden sapması, pratikte ekranın tamamen kararmasına, gelişigüzel çizgilere ya da “yatay band” olarak bilinen yatay bozulma şeritlerinin belirmesine yol açar. L17B’nin inverter bloğu bozulduğunda negatif bias çıkışları sıfıra çökebilir; bu durum multimetre ile kolayca doğrulanabilir.
Negatif bias hatlarını ölçerken multimetre DC voltaj modunda olmalı ve ölçüm yönü doğru biçimde kurulmalıdır. Yanlış yönde bağlantı, IC’ye zarar vermez; ancak yanıltıcı pozitif okuma üretir. Beklenen değer kesinlikle negatif işaretli olmalıdır.
§4.3 VGH Gate Grubu (1.8V × 5)
Şemada mavi renk ile işaretlenen beş adet 1.8V hattı, LCD’nin TFT (Thin Film Transistor) katmanındaki her satır transistörünün açılıp kapanmasını kontrol eden gate sinyalinin çalışma voltajını sağlar. Gate sürücüsü doğru voltajı almadan piksel matrisi adreslenemez ve ekranda görüntü oluşmaz.
1.8V gate hatları, PCB üzerindeki birden fazla kondansatörün çevresine dağıtılmış biçimde gözlemlenmektedir; bu tasarım, geçici yük değişimlerine karşı hat stabilitesini artırır. Bir veya birkaç gate hattının düşmesi genellikle kısmi görüntü kaybı veya ekranın bir bölümünün donuk kalması şeklinde kendini gösterir.
1.8V VGH hatları aynı değeri taşıdığı için PCB üzerindeki farklı noktalarda okunması, özellikle yol kesikliğinden kaynaklanan bölgesel sorunların tespitinde faydalıdır.
Tam Sistem Sinyal Akış Diyagramı
Aşağıdaki diyagram, VBAT kaynağından LCD paneline ulaşana kadar voltajların LUBO L17B içinde nasıl işlendiğini ve hangi düğümlerden çıktığını sistematik biçimde göstermektedir.
→
// IC etkinleştirme sinyali (SoC / PMIC’ten)
→
→
→
→
→
→
// VPOS’tan türetilir
→
// N6, N7, N8, N10, N11
←
// Panel flex konnektörü üzerinden
PCB Üzerinde Ölçüm Protokolü
LUBO L17B çıkışlarını PCB üzerinde doğru ölçebilmek için belirli bir sırayı takip etmek, hem hatalı teşhisi önler hem de zamandan tasarruf sağlar. Aşağıdaki protokol, önce giriş beslemesini doğrulayan, ardından çıkış gruplarını sırayla kontrol eden bir yaklaşım izler.
| Adım | Ölçüm Noktası | Beklenen Değer | Araç | Not |
|---|---|---|---|---|
M-01 | VBAT besleme pini | 3.7V – 4.4V | Multimetre DC | Giriş voltajı yetersizse devam etme |
M-02 | N3 – Ana Pozitif Bias | +5.6V ±0.15V | Multimetre DC | Boost dönüştürücü çıkışı |
M-03 | N1 – İkincil VPOS | +5.4V ±0.15V | Multimetre DC | N3’ten türetilir |
M-04 | N4 – Orta VPOS | +4.8V ±0.15V | Multimetre DC | — |
M-05 | N2 – Alt VPOS | +4.2V ±0.15V | Multimetre DC | — |
M-06 | N9 – Ana VNEG | -5.4V ±0.10V | Multimetre DC | Negatif işaret beklenir |
M-07 | N5 – Düşük VNEG | -0.7V ±0.10V | Multimetre DC | Hassas eşik – dikkatli ölç |
M-08 | N6, N7, N8, N10, N11 | 1.8V ±0.10V | Multimetre DC | Her birini ayrı ayrı ölç |
PCB’nin küçük pad yüzeyleri nedeniyle probların doğrudan IC pinine değil; hattaki kondansatör veya direnç paklarına dokundurulması önerilir. Bu yaklaşım kaçak akım riskini de minimize eder.
Arıza Tespiti – Belirti ve Köken Analizi
LCD ekran sorunlarının önemli bir kısmı, yanlışlıkla panel arızası olarak teşhis edilir ve panel değişimiyle sonuçlanır. Oysa LUBO L17B’nin bias voltajlarından herhangi birinin sapması veya kaybolması, yeni bir panelde de aynı belirtiyi üretecektir. Bu nedenle panel değiştirmeden önce bias devresi mutlaka kontrol edilmelidir.
LUBO L17B arızası doğrulandığında IC’yi BGA yeniden lehimleme ile onarmak çoğunlukla kalıcı sonuç vermez. Doğrudan IC değişimi tercih edilmelidir. Değiştirme öncesinde besleme yolu kondansatörlerini diyot modunda kontrol edin; kısa devreli pasif bileşen IC’yi de yakabilir.
