VBUS Hattı Nedir?



VBUS Hattı Nedir?
Teknik Servis Analiz Kılavuzu

USB bağlantı standardından gelen +5V besleme hattının cep telefonu şarj sistemi içindeki konumu, sinyal akışı ve saha ölçüm protokolleri.

Kapsam: Şarj Devresi / PMIC / USB Konnektör
Temel Seviye

// İçindekiler — Bölüm Dizini
  1. VBUS Hattı Nedir? — Temel Tanım
  2. USB Konnektör Pinout Tablosu
  3. Şemada VBUS Nasıl Görünür?
  4. Sinyal Akış Diyagramı
  5. Saha Ölçüm Protokolü
  6. Arıza Senaryoları ve Teşhis Tablosu
  7. Cep Telefonu Tamir Kursu

// SEC-01 — TEMEL TANIM

VBUS Hattı Nedir? — Temel Tanım

Bir cep telefonunu şarj cihazına ya da bilgisayara bağladığınız anda, USB kablosunun içinden akmaya başlayan ilk ve en kritik sinyal VBUS‘tur. Bu hat, USB standardının birinci pinidir ve kablonun fiziksel bağlantı kurulur kurulmaz +5V doğru gerilim taşımaya başlar. Servis belgelerinde genellikle VBUS (+5V) ya da kısaca VBUS_5V olarak etiketlenir.



Peki bu isim nereden geliyor? “VBUS” ifadesindeki V, voltaj anlamına gelirken BUS, USB veri yoluna atıfta bulunur. Yani VBUS, USB veri yolu üzerindeki besleme geriliminin kısa adıdır. Teknik serviste bu hattı doğru okuyamamak, şarj sorunlarını çözmekte en büyük engellerden biri haline gelir.

VBUS’un ayırt edici özelliği şudur: kablo takıldığı anda aktif hale gelir, hiçbir yazılım komutu ya da güç tuşu gerekmez. Bu yüzden cihaz tamamen kapalı olsa bile VBUS hattında +5V ölçmeniz normaldir. Cihazın “şarjda olduğunu anlaması” ise VBUS’un PMIC üzerindeki algılama girişine ulaşması ve bu gerilimi onaylaması ile başlar.

// Teknik Not
VBUS hattı, USB 2.0 standardında maksimum 500 mA, USB 3.0’da 900 mA akım sağlayabilir. Hızlı şarj protokollerinde (Qualcomm Quick Charge, USB-PD) ise gerilim 5V üzerine çıkabilir; ancak bu durumda VBUS hattı artık sabit 5V değil, protokol tarafından müzakere edilmiş dinamik bir değer taşır.

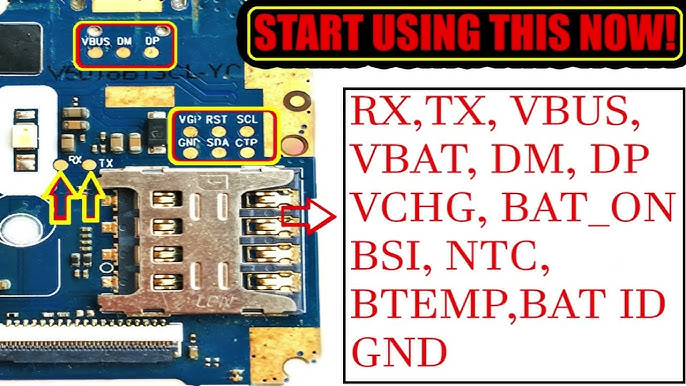

VBUS Hattı Nedir? hq720 Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi

// SEC-02 — PINOUT

USB Konnektör Pinout Tablosu

Cep telefonu şemalarında USB konnektörü genellikle 4 ila 5 pin üzerinden gösterilir. Her pinin işlevi birbirinden tamamen farklıdır ve serviste hangisini ölçtüğünüzü bilmek, arıza tespitini doğrudan etkiler. Aşağıdaki tablo, standart Micro-USB ve USB Type-C konnektörlerinin temel pin atamasını özetlemektedir.

PIN
AD
İŞLEV
1
VBUS
+5V Güç Girişi — Şarj ve OTG besleme hattı
2
D−
USB Veri − (diferansiyel veri çifti)
3
D+
USB Veri + (diferansiyel veri çifti)
4
ID
OTG Tanımlama — Host/Device rolünü belirler
5
GND
Toprak — Tüm devre için referans gerilimi (0V)

Şarj işlemi söz konusu olduğunda yalnızca iki pin kritik öneme sahiptir: Pin 1 (VBUS) ve Pin 5 (GND). Veri pinleri şarj akımını taşımaz; yalnızca şarj protokolü müzakeresi (örneğin Qualcomm QC) için kullanılır. ID pini ise cihazın şarj cihazına mı yoksa başka bir cihaza mı bağlı olduğunu ayırt etmesini sağlar.

// SEC-03 — ŞEMADAKİ KONUM

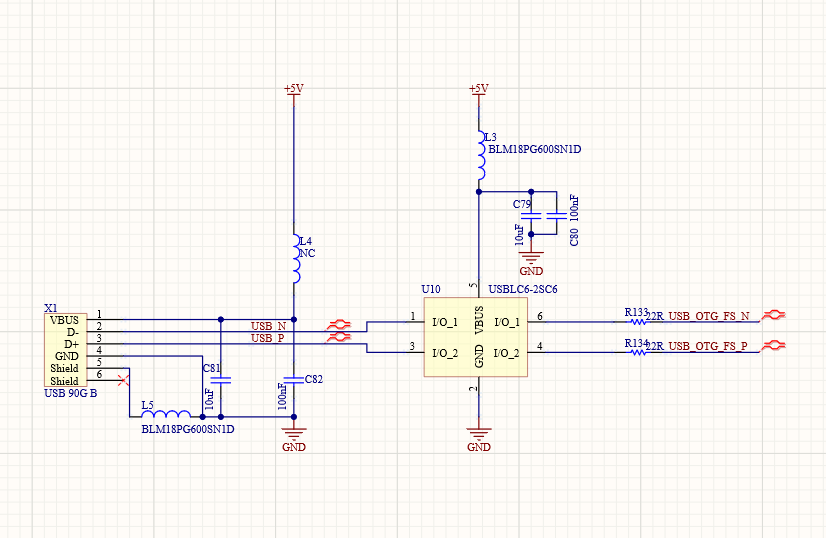

Şemada VBUS Nasıl Görünür?

Telefon şemalarına ilk kez bakan teknisyenler için VBUS hattını tanımak başlangıçta kafa karıştırıcı olabilir. Farklı marka şemalarda yazım biçimi farklılık gösterse de genel kural şudur: USB konnektörünün çıkışından çekilen, üzerinde VBUS, USB_VBUS ya da VBUS_5V yazan ve +5V referansına bağlanan herhangi bir hat, aynı sinyali temsil eder.

Samsung şemalarında bu hat sıklıkla USB_VBUS olarak adlandırılırken Apple ürünlerinde PP5V0_USB gibi bir isimle karşımıza çıkabilir. Qualcomm referans tasarımlarında ise VBUS etiketi doğrudan kullanılır. Bu etiket farklılıklarına rağmen hepsinin ortak noktası, doğrudan USB konnektörünün 1. pininden beslenmeleri ve PMIC’e girmeleridir.

Şema Üzerinde İzleme Yöntemi

VBUS hattını şemada takip etmek için USB konnektör sembolünden başlayın. Konnektörün üst kısmındaki ilk pin çıkışı genellikle bir diyot (D1 ya da VBUS_OVP gibi etiketli) ve ardından bir MOSFET anahtarına bağlanır. Bu MOSFET, tersine akım koruması sağlar. Onun çıkışından geçen hat doğrudan PMIC’in (Güç Yönetim Entegresi) VBUS ya da CHGIN girişine bağlanır. Şemada bu yolu kaybederseniz net listede “VBUS” yazarak aynı ağa bağlı tüm noktaları listeleyebilirsiniz.

// Dikkat — Yaygın Hata
Bazı teknisyenler D+ ve D− hatlarını VBUS hattıyla karıştırır. Bu hatlar birbirinden tamamen farklı işlev görür. D+ ve D− üzerinde asla yüksek DC gerilim beklemeyin; bu pinlerde voltmetre ile 5V görmek şema üzerinde yanlış noktada olduğunuzun işaretidir.

// SEC-04 — SİNYAL AKIŞ DİYAGRAMI

Sinyal Akış Diyagramı

VBUS sinyali, USB konnektöründen cihaz bataryasına ulaşana kadar birkaç kritik düğümden geçer. Bu düğümlerin her biri hem koruma hem de dönüşüm amacı taşır. Aşağıdaki akış şeması, sinyalin izlediği yolu aşama aşama göstermektedir.

Kaynak
Şarj Adaptörü
→
Giriş
USB Konnektör (Pin 1)
→
Koruma
OVP Diyot / MOSFET
→
Regülasyon
PMIC / Şarj IC
→
Çıkış
Batarya (3.7–4.2V)

Şarj adaptöründen gelen +5V, konnektörün birinci pininden girir ve önce aşırı gerilim koruma (OVP) devresinden geçer. Bu aşama, adaptörden gelebilecek gerilim dalgalanmalarının PMIC’e zarar vermesini engeller. Ardından PMIC içindeki şarj kontrolörü devreye girer: 5V’u alır, pil voltajına ve şarj eğrisine göre düzenleyerek bataryaya iletir. Bu süreçte PMIC, pil sıcaklığını, gerilimini ve akımını sürekli izler; güvenli sınırların dışına çıkıldığında şarjı otomatik olarak keser.

// SEC-05 — ÖLÇÜM PROTOKOLÜ

Saha Ölçüm Protokolü

Sahada VBUS hattını doğru ölçmek, arıza tespitinin temel taşıdır. Yanlış prob konumu ya da yanlış multimetre modu, sizi tamamen farklı bir sonuca yönlendirebilir. Aşağıdaki adımlar, standart teknik servis prosedürüne göre hazırlanmıştır.

ADIM 01
Multimetre Hazırlığı
DC Volt moduna alın. 20V aralığı yeterlidir. Kırmızı prob VBUS, siyah prob GND.
ADIM 02
GND Referansı
Siyah probu anakart üzerindeki herhangi bir açık GND noktasına (toprak panosuna) bağlayın.
ADIM 03
VBUS Ölçümü
Kırmızı probu USB konnektörün 1. pinine ya da şemada VBUS etiketi gören herhangi bir test noktasına dokundуrun.
Beklenen: +4.75 – +5.25V
ADIM 04
Dinamik Test
Şarj kablosu takılı haldeyken ölçün. Kablo takılmadan önce VBUS’ta 0V görmeniz normaldir.
Not:Web sitemizdeki Tabloları daha sağlıklı inlememek için telefonunuzu yatay konuma alınız.
Test Noktası Beklenen Değer Kablo Takılıyken Durum
USB Konnektör Pin 1 (VBUS) 0V (kablo yok) +5V DC NORMAL
PMIC VBUS Giriş Pini +4.75 – +5.25V +4.75 – +5.25V NORMAL
OVP Diyot Çıkışı VBUS − 0.3V ~+4.7V KABUL EDİLEBİLİR
PMIC VBUS Giriş Pini 0V (kablo takılıyken) 0V ARIZA

// SEC-06 — ARIZA TEŞHİS MATRİSİ

Arıza Senaryoları ve Teşhis Tablosu

VBUS hattında gözlemlenen her anormal durum, farklı bir fiziksel arızaya işaret eder. Serviste en çok karşılaşılan VBUS kaynaklı problemler ve bunların olası nedenleri aşağıdaki tabloda derlenmiştir. Her arıza senaryosu için sırasıyla şu soruyu sorun: adaptörde sorun var mı, konnektörde sorun var mı, OVP devresinde sorun var mı, PMIC’te sorun var mı?

Belirti Ölçüm Sonucu Olası Neden Öncelikli Kontrol
Şarj olmuyor, ikon çıkmıyor VBUS = 0V (kablo takılıyken) Hasar görmüş USB konnektör, kopuk VBUS izi Konnektör pini ve iz sürekliliği
Şarj başlıyor sonra kesiliyor VBUS dalgalı (1–5V arası) Gevşek konnektör, kötü adaptör, OVP titreşimi Konnektör lehimi, adaptör değişimi
Şarj yok, konnektörde ısı VBUS = +5V ama PMIC girişi 0V OVP MOSFET ya da diyot arızası OVP bileşeni değişimi
Cihaz sürekli yeniden başlıyor VBUS normal ama PMIC sıcak PMIC iç regülatör sorunu PMIC değişimi veya reballing
Şarj var ama çok yavaş VBUS = +5V, akım düşük D+/D− sinyal zayıflığı, şarj protokolü müzakere hatası D+ D− hat direnci ölçümü
// Kritik Uyarı — Güvenlik
VBUS hattında kısa devre durumunda adaptör ve cihaz ciddi hasar görebilir. Arızalı bir VBUS hattı üzerine asla direkt akım uygulamayın. Önce direnci (ohm) ölçerek kısa devre kontrolü yapın: GND’ye karşı sıfır ohm ya da çok düşük direnç gösteren VBUS hattı, kısa devre işaretidir ve bu durum PMIC dahil birden fazla bileşeni kapsayabilir.

// SEC-07 — EĞİTİM KAYNAĞI

Cep Telefonu Tamir Kursu ile Derinlemesine Öğrenin

VBUS hattı, cep telefonu onarımında öğrenilmesi gereken onlarca kritik sinyalden yalnızca biridir. Güç devreleri, şarj IC programlama, baseband sinyalleri, CPU güç sekansı ve ekran sürücü hatları gibi konuları sistematik biçimde ele almak istiyorsanız doğru adres Türkiye’nin en kapsamlı cep telefonu tamir eğitim platformudur.

Şemadan onarıma, komponent seviyesi tamirden mikroişlemci yenilemeye kadar uzanan geniş müfredat, teorik bilgiyi sahaya taşıyan pratik içeriklerle desteklenmektedir. Temel elektronik bilgisinden bağımsız olarak başlangıç düzeyinden ileri seviyeye kadar her aşamada destek bulabilirsiniz.

Türkiye’nin en kapsamlı cep telefonu tamir kursu için:
www.ceptelefonutamirkursu.com

ceptelefonutamirkursu.com — Türkiye’nin En Kapsamlı Cep Telefonu Tamir Eğitim Platformu
