Dell Latitude 5580 Anakart Tamiri

Dell Latitude 5580 Anakart Tamiri Dell Latitude 5580 Anakart Tamiri Dell Latitude 5580 Anakart Tamiri Dell Latitude 5580 Anakart Tamiri Dell Latitude 5580 Anakart Tamiri





Teknik Servis Olay Analizi

Dell Latitude 5580 Anakart Tamiri: AC Dedektör Devresi ve Güç Sekansı Arızası

Kart: LA-E082P / LA-E081P
|
Kategori: Laptop Anakart Tamiri
|
Zorluk: İleri Düzey



1. Başlangıç Belirtileri ve Tanı Gözlemleri

Bu vaka, Dell Latitude 5580 serisinde (LA-E082P / LA-E081P anakart) karşılaşılan çok katmanlı ve yanıltıcı bir arızayı ele almaktadır. Standart Dell mimarisinde, adaptör takıldığında CMOS ve ana batarya çıkartılmış olsa bile otomatik güç açılışı (BIOS sıfırlama aşaması) tetiklenmesi beklenir. Bu cihazda söz konusu süreç başarısız oluyordu.

Kritik Bulgu: Hem 3V hem de 5V Standby (bekleme) gerilim hatları tamamen kayıptı. PSID hattı (şarj cihazının watt değerini tanımlayan hat) bu gerilim hatlarına bağımlı olduğundan sistem hiçbir şekilde otomatik olarak başlamıyordu.

Dikkat Çekici Paradoks

Güç düğmesine manuel olarak basıldığında laptop tetikleniyordu; tüm gerilimler beliriyordu ve cihaz başarıyla açılıyordu. Bu durum, sorunun SIO (Süper I/O) yongasından değil, önceki tetikleme koşullarından kaynaklandığına işaret ediyordu.

  • Adaptör takıldığında otomatik BIOS tetiklemesi gerçekleşmiyor.
  • 3V ve 5V Standby hatları ölçüldüğünde gerilim yok.
  • PSID hattı fiziksel olarak yanmış hâlde, ancak önce Standby sorunu çözülmeli.
  • Güç butonuyla manuel tetiklemede sistem normal açılıyor; anakart ve SIO sağlam görünüyor.

2. Temel Kontrollerin Yapılması

3V ve 5V Standby hatları için Enable (etkinleştirme) sinyalleri SIO yongasından gelmektedir. Hatlar manuel tetiklemeden sonra ortaya çıktığından SIO ve ilgili yongaların büyük ihtimalle işlevsel olduğu değerlendirildi. Sorun, ön tetikleme koşullarında gizleniyordu.

Teknik Not: Dell bu nesil dizüstü bilgisayarlarda, SIO’nun Standby sırasını başlatabilmesi için AC adaptöründen özel bir “el sıkışma” sinyali alması gerekmektedir. Bu sinyal gelmediğinde SIO otomatik başlatma sürecini tamamen durdurur.

PSID hattının yanmış olması şüphe çekici görünse de karar verildi: Standby rail sorunu tam olarak çözülmeden PSID tamiri yapılmayacaktır. Zira PSID hattı onarılsa bile asıl sorun (Standby eksikliği) devam edeceğinden kararlı bir diagnoz yapılamaz.

3. AC Dedektör Devresi Gizemi

Dell Latitude 5580 serisinde AC Dedektör devresi, adaptörün bağlandığını sisteme bildiren kritik bir işlev üstlenmektedir. Bu devre; bir gerilim regülatörü (PU2) ve bir karşılaştırıcı (PU1201 / Intersil ISL9241) içermektedir.

İlk Yanılgı: Bu devrenin başlangıçta şüpheli olmamasının nedeni, 19V ana hattının Şarj IC’ye ulaşıyor olmasıydı. Ancak şematik incelendiğinde şaşırtıcı bir gerçek ortaya çıktı.

19V Neden Geçiyor?

Şematikte DC-in MOSFET’lerine paralel bağlı bir diyot (PD5) bulunmaktadır. Bu diyot, AC Dedektör devresi MOSFET kapılarını resmen açmadan bile 19V’un sisteme “atlamasına” izin veriyordu. Bu nedenle Şarj IC çalışıyor gibi görünse de arka plandaki güç sekansı hiç başlamamıştı.

AC Adaptör 19V
→
DC-in MOSFET (Kapalı)
→
PD5 Diyot (Bypass)
→
Şarj IC’ye 19V Ulaşıyor

Bu “bypass” durumu, arızanın gizlenmesine yol açıyordu. Teknisyen, 19V’u gördüğü için AC Dedektör devresini şüphe listesinin dışında tutmuştu. Oysa sorunun tam ortasında bu devre bulunuyordu.

4. Karşılaştırıcı Lojik Derinlemesine İnceleme

AC Dedektör devresi şu mantıkla çalışmaktadır: Regülatör 3,3V üretir; bu gerilim bölünür ve adaptör geriliminin bölünmüş bir örneğiyle karşılaştırılır. Karşılaştırıcı, Pin 1 üzerinde ACAV_IN_NB etiketiyle 3,3V çıktı üretmesi gerekir.

Arızanın Tespiti

Ölçüm yapıldığında regülatör çıkışında 3,3V yerine 7V ölçüldü. Bu hatalı gerilim, karşılaştırıcıyı bir arıza algılamış gibi davranmaya iterek çıkışını susturuyordu.

Kalıcı Sorun: Regülatör değiştirilerek 3,3V yeniden sağlandıktan sonra bile karşılaştırıcı sinyali üretmeyi reddetti. Pin 1’de doğrudan kısa devre yoktu (1,7 kΩ ölçüldü) ama sinyal hâlâ bastırılıyordu.

Bu durum başka bir sorunun varlığına işaret ediyordu: Sinyal, devre üzerinde başka bir noktada baskılanıyordu. Şematik üzerinde izleme çalışması başlatıldı.

5. Gizli Kısa Devrenin Tespiti ve Çözümü

Şematik üzerinde sinyal takip edildiğinde karşılaştırıcı çıkışının bir diyot izolasyon noktasından geçerek bir AND Kapısı IC’sine (PU903) bağlandığı görüldü. Bu AND Kapısı; karşılaştırıcı sinyalini alarak ACAV_IN sinyalini üretmekte ve DC-in MOSFET’lerini resmi olarak kontrol etmektedir.

  • Karşılaştırıcı çıkışı (ACAV_IN_NB) şematik üzerinde izlendi.
  • Sinyalin diyot izolasyon noktasına ulaştığı doğrulandı.
  • AND Kapısı IC (PU903) şüpheli olarak belirlendi.
  • AND Kapısı devreden çıkarıldı; çıkış anında normale döndü.
  • Defolu AND Kapısı yeni birimiyle değiştirildi.

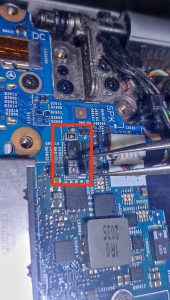

Çözüm Bulundu: AND Kapısı IC içeride kısa yaparak ACAV_IN_NB sinyalini bastırıyordu. Bu nedenle karşılaştırıcı düzgün çalışıyor olsa dahi sinyal SIO’ya hiçbir zaman ulaşamıyordu.

SIO Neden Standby’ı Başlatmıyordu?

Karşılaştırıcının çıkışı doğrudan SIO’ya gitmektedir. ACAV_IN sinyali olmadan SIO, adaptörün bağlı olduğunu anlayamaz ve otomatik güç sekansını başlatmayı reddeder. Bu, Dell’in tasarım güvenliğinin bir parçasıdır; ancak bir arıza durumunda teşhisi son derece zorlaştırmaktadır.

6. Arıza Sinyal Akış Diyagramı

Aşağıdaki diyagram, arızanın nasıl ilerlediğini ve hangi noktada sinyalin kesildiğini özetlemektedir:

AC Adaptör Takılı
→
Regülatör PU2 (7V Üretiyor – ARIZA)
↓
Karşılaştırıcı PU1201 (Çıkış Yok)
→
AND Kapısı PU903 (İç Kısa – ARIZA)
↓
ACAV_IN Sinyali Yok
→
SIO Otomatik Başlatmıyor
↓
3V / 5V Standby Yok
→
Cihaz Açılmıyor

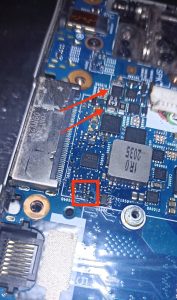

Onarım Sonrası Akış: Regülatör (PU2) ve AND Kapısı (PU903) değiştirildikten sonra ACAV_IN sinyali SIO’ya düzgün ulaştı. SIO otomatik sekansı başlattı, 3V/5V Standby hatları normale döndü ve PSID hattı da onarılarak sistem tamamen işler hâle getirildi.

7. Değiştirilen Parçalar ve Teknik Veriler

Bileşen Referans Arıza Durumu Değer / Tip
Gerilim Regülatörü PU2 3,3V yerine 7V üretiyor 3,3V LDO Regülatör
AND Kapısı IC PU903 İç kısa – sinyal bastırıyor Lojik AND Gate
PSID Hattı — Fiziksel yanık iz Pad / Hat onarımı

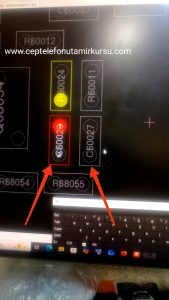

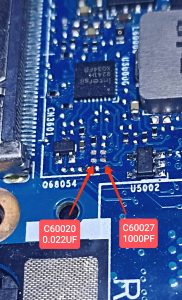

Filtre Kondansatörü C60020 C60020 Kontrol edildi 0,022 µF
Filtre Kondansatörü C60027 C60027 Kontrol edildi 1000 pF
Şarj IC: Bu anakart, Intersil ISL9241 (X034FB damgalı) şarj yönetim IC’sini kullanmaktadır. Hem MOSFET kontrolü hem de batarya şarj algoritması bu yonga tarafından yönetilmektedir.

8. Sonuç ve Öğrenilen Dersler

Bu Dell Latitude 5580 vakası, laptop anakart tamirinde yalnızca basit ölçümlere güvenmenin yetersiz kalabileceğini açıkça ortaya koymaktadır. İki farklı IC’nin ardışık arızası, sinyalin birden fazla noktada bastırılmasına yol açmış ve olayı hem olağandışı hem de öğretici kılmıştır.

Teknik Servis Uzmanlarına Notlar

  • Standby hattı yoksa doğrudan regülatörlere ya da şarj IC’ye atlamayın; AC Dedektör devresini şematikte izleyin.
  • 19V’un Şarj IC’ye ulaşması, AC Dedektör devresinin sağlıklı çalıştığı anlamına gelmez; bypass diyotları ölçümü yanıltabilir.
  • AND Kapısı gibi lojik IC’ler, ölçümde doğrudan kısa göstermese bile sinyali bastırabilir; devreden çıkararak test edin.
  • PSID arızasının her zaman önce Standby sorununu çözmeden müdahale gerektirmediğini unutmayın.
  • Şematik olmadan bu tür karmaşık vakalarda doğru tanı koymak neredeyse imkânsızdır; LA-E082P şematiklerini mutlaka edinin.
Sonuç: Regülatör (PU2) ve AND Kapısı (PU903) değiştirildikten, PSID hattı onarıldıktan sonra Dell Latitude 5580 tamamen işler hâle getirildi. Cihaz HP BIOS ekranına değil, doğal olarak kendi BIOS’una açıldı ve tüm gerilim hatları normaldir.
Dell Latitude 5580 Tamir
LA-E082P Şematik
AC Dedektör Devresi
Standby Rail Arızası
ISL9241 Şarj IC
AND Kapısı Arızası
PSID Hattı Tamiri
SIO Güç Sekansı
Laptop Anakart Onarımı
Karşılaştırıcı IC Tamiri



Dell Latitude 5580 Anakart Tamiri – LA-E082P / LA-E081P Vaka Analizi

Teknik Servis | Laptop Anakart Tamiri | Gelişmiş Devre Analizi
