RCC (Ringing Choke Converter) tipi kendiliğinden osilasyonlu flyback dönüştürücü devre analizi, teknik servis perspektifiyle detaylı inceleme ve kapsamlı tamir rehberi.

SMPS Teknik Servis
19V Çıkış
5.5V Yardımcı
RCC Konverter

📋 Adaptör Genel Özellikleri ve Teknik Veriler

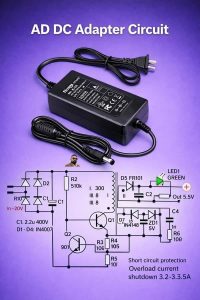

Görseldeki devre şeması, AC-DC RCC (Ringing Choke Converter) tipi bir anahtarlamalı güç kaynağıdır. Bu tip adaptörler özellikle laptop şarj cihazlarında, monitör beslemelerinde ve düşük güçlü DC cihazlarda yaygın olarak kullanılır.

🔧 Teknik Servis Notu: Bu şema kendiliğinden osilasyonlu (self-oscillating) flyback topolojisini kullanır. PWM kontrol entegresi yerine transistörlerle oluşturulan pozitif geri besleme mekanizması sayesinde daha basit ve maliyet-etkin bir yapı sunar.
Parametre Değer Açıklama
Giriş Voltajı ~20V AC (Doğrultulmuş) Köprü diyot sonrası DC bus voltajı yaklaşık 28V
Ana Çıkış 5.5V DC Regüle edilmiş ana çıkış voltajı
Maksimum Akım 3.2 – 3.5A Aşırı akım koruma limiti
Topoloji RCC Flyback Ringing Choke Converter
Anahtarlama Freq. 20-50 kHz Trafo doyumuna bağlı değişken frekans
Verimlilik %75-85 Tipik RCC verimlilik aralığı

⚡ Çalışma Prensibi ve Enerji Akışı

RCC (Ringing Choke Converter) devreleri, kendiliğinden osilasyonlu yapılarıyla dikkat çeker. PWM kontrol entegresi kullanmadan, transistörler ve trafo sargıları arasındaki pozitif geri besleme ile anahtarlama işlemi gerçekleştirilir.

1. Giriş Aşaması ve Doğrultma

AC şebeke voltajı (220V) önce transformatörle düşürülür (görselde ~20V). Ardından D1-D4 (1N4007) köprü diyotlarla tam dalga doğrultulur. C1 (2.2uF 400V) kondansatör bu dalgalanmayı filtreleyerek DC bus voltajı oluşturur.

2. Başlangıç ve Osilasyon Mekanizması

1
Start-up: R2 (510kΩ) direnci üzerinden Q1 transistörünün bazına akım gelir ve Q1 iletime geçer.
2
Manyetik Depolama: Q1 iletimdeyken trafo birincil sargısından akım geçer, manyetik alan enerjisi depolanır.
3
Pozitif Geri Besleme: Trafo yardımcı sargısı (III-8) üzerinden Q1’e pozitif geri besleme uygulanır, doyuma kadar iletim devam eder.
4
Doyum ve Kesim: Trafo çekirdeği doyuma ulaşınca sargı voltajı çöker, Q1 kesime girer.
5
Enerji Transferi: Q1 kapalıyken trafo ikincil sargısındaki D5 (FR101) iletime geçer, depolanan enerji yük aktarılır.

3. Regülasyon Mekanizması

Q2 (9014) transistörü ve R3-R4-R5 geri besleme ağı, çıkış voltajını izler. Voltaj yükseldiğinde Q2 iletime geçerek Q1’in baz akımını azaltır ve doyum süresini kısaltır. Bu mekanizma darbe genişlik modülasyonu (PWM) görevi görür.

✅ Teknik Servis İpucu: RCC devrelerinde anahtarlama frekansı yük değişimlerine göre otomatik ayarlanır. Yük arttıkça frekans düşer, yük azaldıkça frekans yükselir. Bu özellik verimliliği optimize eder.

🔍 Kritik Bileşenler ve Arıza Eğilimleri

🔌 D1-D4: Köprü Diyot (1N4007)

Değer: 1N4007 (1000V, 1A)

Görev: AC-DC dönüşümü

Arıza: Açık devre (çıkış yok), kısa devre (sigorta atar)

Test: Diyot test modunda 0.5-0.7V göstermeli

⚡ C1: Filtre Kondansatör

Değer: 2.2uF / 400V

Görev: Giriş DC dalgalanmasını filtreleme

Arıza: Değer düşmesi, ESR artışı, şişme

Test: ESR metre ile 10Ω altında olmalı

🔄 Q1: Ana Anahtarlama Transistörü

Tip: NPN Power Transistor (MJE13003/13005 benzeri)

Görev: Yüksek frekans anahtarlama

Arıza: CE kısa devre, açık devre, yavaş anahtarlama

Test: C-E arası kısa devre olmamalı

🎛️ Q2: Regülasyon Transistörü (9014)

Değer: 9014 (NPN, 45V, 100mA)

Görev: Geri besleme kontrolü

Arıza: Yüksek çıkış voltajı (Q2 ölünce)

Test: hFE değeri normal transistör testi

🧲 T1: Anahtarlama Trafo

Sargı Oranı: 300:8:8 (Primer:İkincil:Yardımcı)

Görev: İzolasyon ve voltaj dönüşümü

Arıza: Sargı açık devre, kısa devre, çekirdek çatlağı

Test: Sargı dirençleri ölçülmeli, kısa devre yok

💡 D5: Çıkış Diyotu (FR101)

Değer: FR101 (50V, 1A, Fast Recovery)

Görev: İkincil taraf doğrultma

Arıza: Açık devre (çıkış yok), kısa devre (aşırı akım)

Test: Diyot testi, ters direnç yüksek olmalı

🔒 ZD1: Zener Diyot (5V)

Değer: 5V Zener

Görev: Çıkış voltajı regülasyon referansı

Arıza: Değer kayması, açık devre (yüksek voltaj)

Test: Zener test modunda 5V göstermeli

🛡️ D7: Geri Besleme Diyotu (1N4148)

Değer: 1N4148 (75V, 150mA)

Görev: Geri besleme yolu izolasyonu

Arıza: Açık devre (regülasyon kaybı)

Test: Standart diyot testi

Direnç Ağı Analizi

Bileşen Değer Görev Arıza Etkisi
R2 510kΩ Start-up direnci Açık devre: Adaptör çalışmaz
R3 10Ω (106 kodu) Q1 emiter stabilizasyonu Açık devre: Osilasyon durur
R4 1MΩ (105 kodu) Q2 kolektör yükü Değişim: Regülasyon bozulur
R5 100Ω (101 kodu) Q2 emiter geri besleme Açık devre: Yüksek çıkış voltajı
R6 10Ω Çıkış akım sınırlama Açık devre: Kısa devre koruması çalışmaz
R10 Direnç Giriş sınırlama/filtre Değişim: Giriş dalgalanması artar

📐 Devre Şeması Bölüm Analizi

📷 Referans Şema: Görseldeki RCC Flyback Converter Şeması

Aşağıdaki analiz görseldeki şemaya göre hazırlanmıştır.

Birincil Taraf (Primer) Devre Analizi

Birincil taraf üç ana bölümden oluşur:

  1. Giriş Doğrultma: D1-D4 köprü diyotlar ve C1 filtre kondansatörü ~20V AC girişi düzgün DC’ye çevirir. C1’in 400V değeri, 220V şebeke girişli adaptörlerde de kullanılabileceğini gösterir (görselde düşük voltaj girişi gösterilmiştir).
  2. Osilatör Hücresi: Q1 ana transistör, T1 trafo birincil sargısı ve yardımcı sargı (III-8) pozitif geri besleme döngüsü oluşturur. R2 start-up direnci ilk baz akımını sağlar.
  3. Regülasyon Ağı: Q2 (9014), R3-R4-R5 geri besleme dirençleri çıkış voltajını izler. Voltaj yükseldiğinde Q2 iletime geçerek Q1’in baz akımını şantlar.

İkincil Taraf (Sekonder) Devre Analizi

⚡ Teknik Detay: İkincil tarafta iki çıkış hattı vardır:

  • Ana Çıkış: D5 (FR101) hızlı diyot üzerinden C2 filtre kondansatörüne -> 5.5V çıkış
  • Geri Besleme: D7 (1N4148) ve ZD1 (5V Zener) üzerinden regülasyon devresine geri besleme

Koruma Devreleri

Şemada üç koruma mekanizması göze çarpar:

Koruma Tipi Bileşenler Çalışma Mantığı
Kısa Devre Koruması R6 (10Ω), C4 Aşırı akım durumunda R6 üzerinde voltaj düşümü artar, bu durum regülasyon devresini etkileyerek çıkışı sınırlar
Aşırı Akım Koruması Tüm devre entegre 3.2-3.5A limitinde devre kendini kapatır (shutdown)
Aşırı Voltaj Koruması ZD1 (5V Zener) Çıkış 5V üzerine çıkarsa Zener iletime geçerek regülasyonu tetikler
⚠️ Dikkat: Şemada LED1 (GREEN) gösterge çıkışın aktif olduğunu belirtir. LED yanmıyorsa primer taraf osilasyon yapmıyor demektir.

🔧 Arıza Teşhis Yöntemleri ve Teşhis Akış Şeması

Teknik servis perspektifiyle sistematik arıza teşhisi, zaman kaybını önler ve doğru müdahaleyi sağlar. RCC adaptörlerde en yaygın arızalar ve teşhis yöntemleri aşağıdadır.

Sistematik Teşhis Adımları

1
Görsel Muayene: Şişmiş kondansatör, yanmış direnç, kırık PCB izi, lehim çatlağı arayın. C1 kondansatörü şişmişse değiştirin.
2
Giriş Voltajı Kontrolü: C1 kondansatör uçlarında ~28V DC (20V AC giriş için) ölçün. Voltaj yoksa D1-D4 köprü diyotları kontrol edin.
3
Osilasyon Kontrolü: LED1 yanmıyorsa primer osilasyon yok demektir. Q1 transistör CE voltajını ölçün (sürekli 28V ise Q1 iletime geçmiyordur).
4
Trafo Sargı Kontrolü: Trafo sargı dirençlerini ölçün. Birincil sargı (300 tur) ~2-5Ω, ikincil (8 tur) ~0.5Ω, yardımcı (8 tur) ~1-2Ω olmalıdır.
5
Çıkış Bileşenleri: D5 (FR101) diyot ve C2 kondansatör sağlamlığını kontrol edin. ZD1 zener değerini ölçün (5V zener ters kutuplama testinde 5V göstermeli).

Sık Karşılaşılan Arızalar ve Çözümleri

❌ Adaptör Hiç Çalışmıyor (LED Yanmıyor)

Olası Nedenler:

  • Köprü diyotlarda (D1-D4) açık devre
  • C1 kondansatör tamamen arızalı
  • R2 start-up direnci açık devre
  • Q1 transistör CE kısa devre veya açık devre
  • Trafo birincil sargı açık devre
✅ Çözüm: Önce C1 voltajını ölçün (olmalı). Sonra Q1 baz-emetir arası 0.6V ölçülürse R2 sağlamdır. Q1 CE kısa devre testi yapın. Trafo direnç ölçümü yapın.

⚡ Çıkış Voltajı Çok Yüksek (6V+)

Olası Nedenler:

  • Q2 (9014) transistör arızalı (açık devre)
  • R4 veya R5 geri besleme dirençleri değişmiş
  • ZD1 zener diyot arızalı (değer kayması)
  • D7 (1N4148) geri besleme diyodu açık devre
✅ Çözüm: Q2 transistörünü değiştirin (9014 yerine 2N2222 veya BC547 kullanılabilir). ZD1 değerini kontrol edin (tam olarak 5V olmalı). R4-R5 direnç değerlerini ölçün.

🔄 Çıkış Voltajı Dalgalı (Ripple Yüksek)

Olası Nedenler:

  • C2 çıkış filtre kondansatörü değer kaybetmiş (ESR artışı)
  • D5 (FR101) diyot yavaş anahtarlama yapıyor
  • Trafo ikincil sargı yalıtımı zayıflamış
  • C4 kondansatör arızalı
✅ Çözüm: C2 kondansatörünü değiştirin (100-470uF/16V arası bir değer olabilir, orijinal değere bakın). D5’ı FR107 veya daha hızlı bir diyotla değiştirin.

🔥 Adaptör Aşırı Isınıyor

Olası Nedenler:

  • Q1 transistör yavaş anahtarlama yapıyor (sürüklenme kaybı yüksek)
  • Trafo çekirdek doyuma ulaşıyor (hava aralığı daralmış)
  • C1 ESR değeri yükselmiş (güç faktörü bozuk)
  • Yüksek çıkış akımı (kısa devre koruması çalışmıyor)
✅ Çözüm: Q1’i orijinal eşdeğer veya daha güçlü bir transistörle değiştirin (MJE13003/13005). Trafo çekirdeğini kontrol edin. C1 kondansatörünü mutlaka değiştirin.

🎵 “Tık Tık” Sesli Çalışma (Intermittent)

Olası Nedenler:

  • Kısa devre koruması sürekli tetikleniyor
  • Çıkışta aşırı yük veya kısa devre
  • C1 kondansatör değer kaybetmiş (enerji depolama yetersiz)
  • Regülasyon devresi stabilite kaybetmiş (osilasyon)
✅ Çözüm: Çıkışı izole edip test edin (yoksa yük arızalıdır). C1’i değiştirin. Q2 ve geri besleme dirençlerini kontrol edin. R2 değerini %20 artırarak deneyin.

📉 Çıkış Voltajı Düşük (4V altı)

Olası Nedenler:

  • ZD1 zener değeri düşmüş (4V civarı)
  • Q2 transistör sızıntılı (yarı iletimde)
  • R3 değeri artmış (Q1 baz akımı sınırlanıyor)
  • Trafo ikincil sargı kısa devre (tur sayısı azalmış etkisi)
✅ Çözüm: ZD1’i 5V zener ile değiştirin. Q2’yi kontrol edin. R3 değerini ölçün (10Ω olmalı). Trafo sargı direncini ölçün (normalden düşükse kısa devre vardır).

Ölçüm Değerleri Referans Tablosu

Test Noktası Normal Değer Arızalı Durum
C1 (+) – Toprak ~28V DC 0V (giriş arızası), dalgalı (C1 arızalı)
Q1 Kolektör ~28V (sürekli) 0V (kısa devre), dalgalı (osilasyon var)
Q1 Emiter ~0.5V (sürgü dalgalı) 0V (Q1 kapalı), 28V (Q1 doyumda kalmış)
Q1 Baz ~0.6V (sürgü) 0V (R2 açık), 28V (Q2 kısa)
Trafo Yardımcı Sargı ~10-15V AC 0V (osilasyon yok), düşük (zayıf osilasyon)
Çıkış (+) – Toprak 5.5V ±0.2V 0V (D5/C2 arızalı), >6V (regülasyon bozuk)

🛠️ Adım Adım Tamir Rehberi

Profesyonel teknik servis standartlarında güvenli ve etkili tamir işlemi için aşağıdaki prosedürü takip edin.

⚠️ GÜVENLİK UYARISI: Adaptör tamirine başlamadan önce C1 kondansatörünün tamamen boşaldığından emin olun. 400V kondansatör ölümcül voltaj taşır! 10kΩ direnç ile kondansatör uçlarını kısa devre edin.

Standart Tamir Prosedürü

1
Güvenlik Hazırlığı: Adaptörü şebekeden çekin, 10 dakika bekleyin, C1 kondansatörünü 10kΩ dirençle deşarj edin. İzole çalışma matı kullanın.
2
Görsel İnceleme: PCB üzerinde karartma, şişme, yanma izleri arayın. Şişmiş kondansatörleri işaretleyin. Lehim çatlaklarını büyüteçle kontrol edin.
3
Giriş Bölümü Testi: Multimetre ile D1-D4 köprü diyotları diyot test modunda kontrol edin (0.5-0.7V göstermeli). C1 kondansatörü ESR metre ile test edin (10Ω altında olmalı).
4
Primer Osilatör Testi: R2 direncini ölçün (510kΩ ±%5). Q1 transistör CE, CB, EB dirençlerini ölçün (hiçbiri kısa devre olmamalı). Trafo sargı dirençlerini ölçün.
5
Regülasyon Devresi: Q2 (9014) transistörünü çıkarıp test edin (hFE 100-300 arası). ZD1 zeneri 5V zener test modunda kontrol edin. R3-R4-R5 değerlerini ölçün.
6
İkincil Taraf: D5 (FR101) diyot testi yapın. C2 kondansatör ESR ölçümü yapın. R6 akım sınırlama direncini ölçün (10Ω).
7
Bileşen Değişimi: Arızalı bileşenleri orijinal değerlerde veya bir üst dayanımlı eşdeğerleriyle değiştirin. Lehimlemeleri temiz yapın, soğuk lehim bırakmayın.
8
İlk Enerjilendirme: Seri ampul (60W) ile şebekeye bağlayın. Ampul yanarsa kısa devre vardır. LED yanıp sönüyorsa osilasyon başlamıştır.
9
Voltaj Ayarı: Çıkış voltajını yük altında ölçün. 5.5V ±0.2V dışındaysa R4 veya R5 değerlerini %10 değiştirerek ayar yapın (düşük voltaj için R4 artırın).
10
Yük Testi: Nominal akımın %80’i kadar yük bağlayın (örn: 5.5V/2.5A = 2.2Ω direnç). 30 dakika çalıştırın, ısınma ve voltaj stabilitesini kontrol edin.

Sık Değiştirilen Bileşenler ve Alternatifleri

Orijinal Alternatif 1 Alternatif 2 Not
1N4007 (D1-D4) 1N5408 (3A) BY255 Daha yüksek akım kapasitesi
MJE13003 (Q1) MJE13005 2SC2625 Daha yüksek güç
9014 (Q2) 2N2222 BC547 Pinout farklı olabilir
FR101 (D5) FR107 UF4007 Daha hızlı recovery
2.2uF/400V (C1) 4.7uF/400V 10uF/400V Daha iyi filtreleme
💡 Pro İpucu: RCC devrelerinde en kritik bileşen trafo çekirdeğidir. Çekirdek hava aralığı daralırsa doyum erken gerçekleşir, verimlilik düşer ve ısınma artar. Trafo değiştirirken aynı hava aralıklı çekirdek kullanın.

🛡️ Güvenlik Prosedürleri ve Risk Yönetimi

Laptop adaptör tamiri yüksek voltaj ve güçlü manyetik alanlar içerdiğinden ciddi güvenlik riskleri taşır. Aşağıdaki prosedürlere mutlaka uyulmalıdır.

Elektrik Güvenliği

⚡ Yüksek Voltaj Riskleri:

  • C1 kondansatörü 400V taşır ve uzun süre şarj kalır
  • Şebeke voltajı (220V AC) ölümcüldür
  • Trafo primer sargısı anahtarlama sırasında 300V+ spike üretir
  • Isınan Q1 transistörü 100°C+ sıcaklığa ulaşır

Zorunlu Güvenlik Ekipmanları

Ekipman Kullanım Amacı Risk
İzole Çalışma Matı Şasi topraklamasından koruma Elektrik çarpması
Ceramic Vida Tornavida Kondansatör deşarjı Arka plana sıçrama
10kΩ/5W Deşarj Direnç C1 güvenli deşarjı Direnç aşırı ısınması
Seri Ampul (60-100W) İlk enerjilendirme koruması Kısa devre tespiti
İzole Eldiven Canlı devre dokunma koruması Yüksek voltaj

Deşarj Prosedürü (Kritik!)

1
Fişi Çekin: Adaptörü tamamen şebekeden ayırın, kabloyu görsel olarak kontrol edin.
2
Bekleyin: En az 5-10 dakika bekleyin (kondansatörlerin kendi kendine deşarjı için).
3
Ölçün: Voltmetre ile C1 uçlarında voltaj olmadığını doğrulayın.
4
Deşarj Edin: 10kΩ direnci kondansatör uçlarına tutun (izole pensetle), kıvılcım yoksa güvenlidir.
5
Kısa Devre Yapın: Tornavida ucuyla kondansatör uçlarını kısa devre edin (son kontrol).

Test Aşaması Güvenliği

🔬 Seri Ampül Kullanımı: Tamir edilmiş adaptörü ilk kez enerjilendirirken şebeke hattına seri bağlı 60W ampul kullanın. Ampul yanarsa ciddi kısa devre vardır, adaptörü hemen ayırın. Ampul loş yanarsa veya sönükse osilasyon başlamış demektir.

Manyetik ve Termal Riskler

  • Trafo Manyetik Alanı: Çalışan trafo güçlü manyetik alan yayar. Kalp pili kullananlar uzak durmalıdır.
  • Sıcak Bileşenler: Q1 transistörü ve trafo 80°C+ sıcaklığa ulaşır. Dokunmadan önce termal kamera veya termometre kullanın.
  • Kapasitif Geri Tepme: Kondansatör deşarjı sırasında geri tepme oluşabilir. Yüzü koruyun.
  • Lehim Dumanı: Kurşunlu lehim kullanıyorsanız aspiratör kullanın. Kurşunsuz lehim florür içerir, zehirlidir.
✅ Acil Durum Hazırlığı: Çalışma alanında yangın söndürücü bulundurun (CO2 tipi, tozlu değil). İlk yardım çantasının yanında olması şart. Şebeke anahtarına hızlı erişim sağlayın.

📊 Teknik Özet ve SEO Anahtar Kelimeler

Bu teknik rehberde laptop adaptörü çalışma mantığı, RCC flyback converter devre analizi, SMPS arıza teşhisi ve anahtarlamalı güç kaynağı tamiri konuları detaylandırılmıştır. Görseldeki 5.5V çıkışlı, 3.2-3.5A korumalı, kendiliğinden osilasyonlu RCC topolojisi, teknik servis perspektifiyle incelenmiştir.

🔍 Arama Terimleri: Laptop adaptörü tamiri, 19V adaptör şeması, switching power supply repair, SMPS devre analizi, flyback converter arıza, laptop şarj aleti çalışmıyor, RCC converter tamir, 5V adaptör şeması, anahtarlamalı güç kaynağı arızaları, adapter devre şeması.

Hızlı Başvuru Kartı

Sorun İlk Kontrol Hızlı Çözüm
Hiç çalışmıyor C1 voltajı, sigorta Köprü diyot, C1 değişimi
Yüksek voltaj Q2, ZD1 9014 ve 5V zener değişimi
Düşük voltaj C2, D5 Çıkış kondansatör/diyot
Tık tık ses Kısa devre koruması Yük izolasyonu, C1 kontrolü
Aşırı ısınma Q1, trafo Transistör/trafo değişimi
© 2026 SMPS Teknik Servis Rehberi | Laptop Adaptörü Tamiri ve Anahtarlamalı Güç Kaynağı Teknik Dokümantasyonu

Bu doküman teknik eğitim amaçlı hazırlanmıştır. Yüksek voltaj riski nedeniyle deneyimsiz kullanıcıların tamir işlemi yapması önerilmez.



    • Mert_Egitim

    Benzer İçerik

    RJ45 Pin Konfigürasyonu, Kablo Standartları





    RJ45 Pin Konfigürasyonu, Kablo Standartları ve Uygulama Rehberi

    📘 Teknik Servis Uzmanı Notu: Bu makale, RJ45 bağlayıcılar, T568A ve T568B pin standartları, straight-through ve crossover kablolar, CAT5e ile CAT6 arasındaki farklar ve profesyonel kablo hazırlama adımlarını kapsamlı şekilde ele almaktadır. Ağ mühendisliği ve saha uygulamaları için temel başvuru kaynağıdır.

    Ethernet ağlarının fiziksel katmanında en kritik noktalardan biri, RJ45 konnektörlerin doğru pin konfigürasyonudur. Hatalı renk sırası, bağlantı sorunlarına, hız düşüşlerine ve hatta donanım hasarına yol açabilir. Bu makalede, T568A ve T568B standartlarını, hangi durumda hangi kablo tipinin (straight-through veya crossover) kullanılacağını, CAT5e ve CAT6 kablolarının teknik farklarını ve adım adım RJ45 kablo hazırlama sürecini detaylandırıyoruz.

    📌 RJ45 Pin Standartları: T568A ve T568B

    RJ45 Pin Konfigürasyonu, Kablo Standartları

    RJ45 bağlantılarında iki ana renk düzeni standardı bulunur: T568A ve T568B. Her iki standart da 8 pinli konnektörde aynı pin numaralarını kullanır ancak renk atamaları farklıdır. T568B, özellikle Amerika ve dünya genelinde en yaygın kullanılan standarttır.

    Pin No T568A Renk T568B Renk (Yaygın)
    1 Beyaz/Yeşil Beyaz/Turuncu
    2 Yeşil Turuncu
    3 Beyaz/Turuncu Beyaz/Yeşil
    4 Mavi Mavi
    5 Beyaz/Mavi Beyaz/Mavi
    6 Turuncu Yeşil
    7 Beyaz/Kahverengi Beyaz/Kahverengi
    8 Kahverengi Kahverengi

    T568B standardı, mevcut tesisatların büyük çoğunluğunda kullanıldığı için tercih edilir. T568A ise belirli kamu kurumlarında veya eski sistemlerde görülebilir. Hangi standardı seçerseniz seçin, aynı ağda her iki uçta aynı standardı kullanmaya özen gösterin.

    RJ45 Pin Konfigürasyonu, Kablo Standartları

    🔗 Straight-Through ve Crossover Kablolar

    İki temel kablo tipi vardır: Straight-through (düz) ve Crossover (çapraz). Fark, her iki uçtaki pin standartlarının aynı mı yoksa farklı mı olduğuna göre belirlenir.

    ✅ Straight-throughHer iki uçta aynı standart (T568B-T568B veya T568A-T568A)
    🔄 CrossoverBir uç T568A, diğer uç T568B
    • Straight-through kullanım alanları: PC ↔ Switch, PC ↔ Router, Switch ↔ Router (modern cihazlar genellikle Auto-MDI/X desteklediği için crossover’a gerek kalmaz).
    • Crossover kullanım alanları (eski cihazlar): PC ↔ PC, Switch ↔ Switch (Auto-MDI/X olmayan eski cihazlarda).

    Günümüzde çoğu ağ cihazı otomatik algılama (Auto-MDI/X) özelliğine sahiptir, bu nedenle crossover kablo ihtiyacı azalmıştır. Ancak sınavlar ve eski ekipmanlar için bilinmesi gereklidir.

    🛠️ RJ45 Kablo Hazırlama Adımları (T568B Örneği)

    RJ45 Pin Konfigürasyonu, Kablo Standartları9

    Aşağıda, profesyonel bir kablo hazırlama sürecini adım adım açıklıyoruz. Bu adımlar, sağlam ve yüksek performanslı bir Ethernet kablosu oluşturmanızı sağlar.

    1. Dış kılıfı sıyırın: Yaklaşık 2-3 cm (1 inç) dış yalıtımı bir kablo sıyırıcı ile dikkatlice çıkarın. İç tellere zarar vermemeye özen gösterin.
    2. Bükülü çiftleri çözün: Ethernet kablosu 4 bükülü çiftten oluşur: Turuncu, Yeşil, Mavi ve Kahverengi. Her bir çifti yavaşça çözün.
    3. Telleri T568B sırasına göre düzenleyin:
      1. Beyaz/Turuncu 2. Turuncu 3. Beyaz/Yeşil 4. Mavi 5. Beyaz/Mavi 6. Yeşil 7. Beyaz/Kahverengi 8. Kahverengi
    4. Eşit uzunlukta kesin: Tüm telleri, konnektörün içine tam oturacak şekilde düz ve eşit boyda kesin.
    5. RJ45 konnektöre takın: Konnektörün klipsi aşağıda olacak şekilde tutun. Telleri sırasıyla pinlere itin. Tellerin konnektörün ucuna kadar ulaştığından ve dış kılıfın konnektör içine girdiğinden emin olun.
    6. Krimpleyin: Krimp aletini sıkıca bastırarak konnektörü kablo üzerine sabitleyin.
    7. Test edin: Bir LAN kablosu test cihazı (tester) kullanarak tüm 8 pinin doğru şekilde bağlandığını kontrol edin.
    ⚡ Kritik Uyarı

    Bükülü çiftleri 1,3 cm’den (0,5 inç) fazla çözmeyin. Aşırı çözme, çapraz konuşma (crosstalk) ve sinyal kaybına neden olur. Ayrıca kablo kılıfının konnektör içinde olduğundan emin olun; bu, mekanik dayanıklılık için hayati önem taşır.

    100 m Maks. Mesafe (1 Gbps)

    📊 CAT5e ve CAT6 Karşılaştırması

    RJ45 Pin Konfigürasyonu, Kablo Standartları

    CAT5e ve CAT6, günümüzde en sık kullanılan iki kablo kategorisidir. Aşağıdaki tabloda temel farklarını görebilirsiniz.

    Özellik CAT5e CAT6
    Hız (Maks.) 1 Gbps 1-10 Gbps
    Frekans 100 MHz 250 MHz
    Çapraz Konuşma Koruması İyi Daha İyi
    1 Gbps’de Maks. Mesafe 100 m 100 m
    10 Gbps’de Maks. Mesafe Önerilmez ~55 m

    CAT6, daha yüksek frekans ve daha iyi koruma sunar ancak fiyatı CAT5e’ye göre biraz daha yüksektir. Ev ve küçük ofis ağları için CAT5e genellikle yeterliyken, veri merkezleri veya yüksek bant genişliği gerektiren uygulamalar için CAT6 tercih edilmelidir.

    📋 Hızlı Başvuru: T568B Renk Sırası

    1. Beyaz/Turuncu 2. Turuncu 3. Beyaz/Yeşil 4. Mavi 5. Beyaz/Mavi 6. Yeşil 7. Beyaz/Kahverengi 8. Kahverengi

    Bu sıralamayı ezberlemek, saha çalışmalarında işinizi kolaylaştıracaktır. Kartvizit boyutunda bir referans olarak telefonunuza kaydedebilirsiniz.

    ❓ Sıkça Sorulan Sorular (SSS)

    Soru 1: T568A mı T568B mi kullanmalıyım?
    T568B, dünya genelinde en yaygın standarttır. Yeni bir ağ kuruyorsanız T568B kullanmanızı öneririz. T568A, eski veya özel kurum ağlarında karşılaşabilirsiniz.
    Soru 2: Straight-through ile crossover arasındaki farkı nasıl anlarım?
    Straight-through’da her iki uçta da aynı pin düzeni (örneğin T568B-T568B) kullanılır. Crossover’da ise bir uç T568A, diğer uç T568B’dir. Günümüz cihazları auto-MDI/X ile otomatik olarak algılar.
    Soru 3: CAT5e kabloyla 10 Gbps alabilir miyim?
    CAT5e, 10 Gbps hızı desteklemez (sadece 1 Gbps). 10 Gbps için CAT6 veya CAT6a kullanmanız gerekir.
    Soru 4: Kablo test cihazı (tester) olmadan kablonun çalıştığını nasıl anlarım?
    Test cihazı en güvenilir yöntemdir. Alternatif olarak kabloyu doğrudan iki cihaza bağlayıp link ışıklarını kontrol edebilirsiniz ancak bu pin hatalarını tespit etmez.
    Soru 5: Kabloyu kırptıktan sonra neden bağlantı olmuyor?
    En yaygın nedenler: teller yanlış sırada, teller konnektör ucuna tam oturmamış, konnektör iyi krimp edilmemiş veya kablo kılıfı konnektör içine girmemiş. Her adımı kontrol edin.

    🎯 Sonuç ve Profesyonel Tavsiyeler

    RJ45 kablo hazırlama, ağ kurulumlarının temel taşıdır. Doğru pin standardını seçmek, kaliteli malzeme kullanmak ve adımlara titizlikle uymak, uzun ömürlü ve hatasız bağlantılar sağlar. Özellikle büküm açma mesafesi (1,3 cm) ve kılıfın konnektör içine girmesi gibi küçük detaylar, performansı doğrudan etkiler.

    Mert Cep Telefonu Tamir Kursu olarak, bu rehberin hem sınavlara hazırlanan adaylara hem de saha teknisyenlerine yol göstermesini amaçlıyoruz. Unutmayın, her kabloyu kırptıktan sonra test edin ve sonuçları kaydedin.

    Sorularınızı veya deneyimlerinizi paylaşmak için yorum bırakabilirsiniz.

    🔍 Not: Bu makalede verilen bilgiler, IEEE 802.3 standartları ve Cisco ağ akademisi müfredatıyla uyumludur. Uygulamalarınızda yerel yönetmelikleri ve üretici önerilerini dikkate alınız.

    ↑ Başa dön

    Devamını Oku
    İki Cisco Switch Arasında VLAN Yapılandırması ve Trunk Bağlantısı



    İki Cisco Switch Arasında VLAN Yapılandırması ve Trunk Bağlantısı

    📘 Teknik Servis Uzmanı Notu: Bu kapsamlı rehber, Cisco IOS tabanlı iki switch arasında VLAN oluşturma, access port atama, trunk link kurulumu ve native VLAN yapılandırmasını adım adım anlatmaktadır. Ağ mühendisliği temellerine uygun, sınanmış komutlarla hazırlanmıştır.

    Günümüz ağ topolojilerinde VLAN’lar (Sanal Yerel Ağlar) ağ trafiğini mantıksal olarak bölümlendirmek için vazgeçilmezdir. İki veya daha fazla switch arasında bu VLAN’ları taşımak için trunk bağlantıları kullanılır. Bu makalede,

    Sw-1 ve Sw-2 isimli iki Cisco switch üzerinde VLAN 20, 40, 50 ve 80 oluşturma, access portları ilgili VLAN’lara atama ve trunk üzerinden bu VLAN’ları geçirecek şekilde yapılandırma adımlarını detaylıca ele alacağız.

    İki Cisco Switch Arasında VLAN Yapılandırması ve Trunk Bağlantısı

    📋 Senaryo Özeti

    Aşağıdaki senaryo üzerinden ilerleyeceğiz:

    • Sw-1 üzerinde VLAN 20, 40, 80 ve 50 oluşturulacak. VLAN 50 native VLAN olarak atanacak.
    •
    • Sw-2 üzerinde VLAN 50 ve 80 oluşturulacak (VLAN 20 ve 40 da trunk üzerinden gelecek).
    •
    • Sw-1’in fa0/1-2 portları VLAN 20’ye, fa0/3 portu VLAN 40’a atanacak.
    •
    • Sw-2’nin fa0/3 portu VLAN 80’e atanacak (resimde fa0/4 de belirtilmiş ancak komutlarda net değil, düzenleyeceğiz).
    •
    • Sw-1 ve Sw-2 arasındaki gi0/1 trunk olarak yapılandırılacak, native VLAN 50, allowed VLAN’lar 20,40,50,80 olacak.

    🔧 Topoloji ve VLAN Tablosu

    VLAN ID İsim Switch Kullanım Amacı
    20 Muhasebe Sw-1 Access portlar (fa0/1-2)
    40 Satış Sw-1 Access port (fa0/3)
    50 NativeVLAN Sw-1 & Sw-2 Native VLAN (trunk üzerinde etiketlenmez)
    80 Yönetim Sw-2 Access port (fa0/3)
    🔹 Sw-1VLAN 20,40,50,80
    🔹 Sw-2VLAN 50,80
    🔹 Trunkgi0/1 – allowed 20,40,50,80
    🔹 NativeVLAN 50

    ⚙️ Sw-1 Yapılandırması (Adım Adım)

    Sw-1 üzerinde VLAN’ları oluşturup, access portları atayalım ve trunk’u yapılandıralım.

    Sw-1> enable
    Sw-1# configure terminal
    Sw-1(config)# hostname Sw-1
    Sw-1(config)# vlan 20
    Sw-1(config-vlan)# name Muhasebe Sw-1(config-vlan)# vlan 40
    Sw-1(config-vlan)# name Satis
    Sw-1(config-vlan)# vlan 80
    Sw-1(config-vlan)# name Yonetim Sw-1(config-vlan)# vlan 50
    Sw-1(config-vlan)# name NativeVLAN
    Sw-1(config-vlan)# exit Sw-1(config)# interface range fa0/1-2 Sw-1(config-if-range)# switchport mode access
    Sw-1(config-if-range)# switchport access vlan 20
    Sw-1(config-if-range)# exit
    Sw-1(config)# interface fa0/3
    Sw-1(config-if)# switchport mode access
    Sw-1(config-if)# switchport access vlan 40
    Sw-1(config-if)# exit
    Sw-1(config)# interface gi0/1
    Sw-1(config-if)# switchport mode trunk
    Sw-1(config-if)# switchport trunk native vlan 50
    Sw-1(config-if)# switchport trunk allowed vlan 20,40,50,80
    Sw-1(config-if)# exit
    Sw-1(config)# end
    Sw-1# write memory

    ⚙️ Sw-2 Yapılandırması (Adım Adım)

    Sw-2 üzerinde VLAN’lar oluşturulur, access port atanır ve trunk bağlantısı tamamlanır.

    Sw-2> enable
    Sw-2# configure terminal
    Sw-2(config)# hostnameSw-2
    Sw-2(config)# vlan 50
    Sw-2(config-vlan)# name NativeVLAN
    Sw-2(config-vlan)# vlan 80
    Sw-2(config-vlan)# name Yonetim Sw-2(config-vlan)# exit
    Sw-2(config)# interface fa0/3
    Sw-2(config-if)# switchport mode access
    Sw-2(config-if)# switchport access vlan 80
    Sw-2(config-if)# exit
    Sw-2(config)# interface gi0/1
    Sw-2(config-if)# switchport mode trunk
    Sw-2(config-if)# switchport trunk native vlan 50
    Sw-2(config-if)# switchport trunk allowed vlan 20,40,50,80 Sw-2(config-if)# exit
    Sw-2(config)# end
    Sw-2# write memory
    📌 Trunk Üzerinden Geçen VLAN’lar

    Sw-1 ↔ Sw-2 arasındaki trunk linki üzerinden VLAN 20, 40, 50 ve 80 trafiği taşınır. Native VLAN 50 etiketsiz olarak iletilir.

    4 VLAN Taşınır

    ✅ Doğrulama Komutları

    Yapılandırmaları kontrol etmek için aşağıdaki show komutlarını kullanabilirsiniz.

    Sw-1# show vlan brief
    Sw-1# show interfaces trunk
    Sw-1# show interfaces gi0/1 switchport
    Sw-2# show vlan brief
    Sw-2# show interfaces trunk

    Beklenen çıktı: VLAN listesinde 20,40,50,80 görülmeli, trunk portu gi0/1 “Trunk” modunda, native VLAN 50, allowed VLAN’lar 20,40,50,80 olmalıdır.

    ❓ Sıkça Sorulan Sorular (SSS)

    Soru 1: Native VLAN nedir ve neden kullanılır?
    Native VLAN, trunk üzerinde gönderilen etiketsiz (untagged) trafiğin ait olduğu VLAN’dır. Genellikle yönetim veya varsayılan VLAN olarak kullanılır. Aynı native VLAN her iki uçta da eşleşmelidir.
    Soru 2: “switchport trunk allowed vlan” komutu neden gereklidir?
    Varsayılan olarak trunk tüm VLAN’ları taşır. Bu komutla hangi VLAN’ların geçeceğini kısıtlayarak ağ güvenliğini artırır ve gereksiz yayın trafiğini engeller.
    Soru 3: Sw-2’de VLAN 20 ve 40 oluşturulmazsa ne olur?
    Trunk üzerinden gelen VLAN 20 ve 40 paketleri Sw-2’de tanımlı olmadığı için drop edilir. VLAN’ların her iki switch’te de tanımlı olması gerekir (en azından VLAN veritabanında).
    Soru 4: Access port ile trunk port arasındaki fark nedir?
    Access port tek bir VLAN’a atanır ve sadece o VLAN’ın trafiğini taşır. Trunk port birden fazla VLAN’ı etiketli olarak taşır, birden çok VLAN’ı switchler arasında iletebilir.
    Soru 5: Hangi Cisco IOS sürümleri bu komutları destekler?
    Bu komutlar Cisco IOS 12.2 ve sonrası, Catalyst serisi switch’lerde (2960, 3560, 3750 vb.) standarttır. NX-OS veya diğer platformlarda farklılık olabilir.

    🎯 Sonuç ve Öneriler

    Bu rehberde, iki Cisco switch arasında başarılı bir VLAN ve trunk yapılandırması gerçekleştirdik. VLAN’ların doğru isimlendirilmesi, access port atamaları ve trunk parametrelerinin (native VLAN, allowed VLAN) dikkatle ayarlanması, kesintisiz ve güvenli bir ağ altyapısı için kritik öneme sahiptir.

    Ağ mühendisliği uygulamalarında, show komutları ile yapılandırmaları teyit etmek ve write memory ile kaydetmek unutulmamalıdır. Bu adımlar, hem CCNA sınavlarına hazırlık hem de gerçek dünya ağ kurulumları için temel teşkil etmektedir.

    Sorularınız veya derinlemesine bilgi için lütfen yorum bırakın. Ağ uzmanı ekibimiz size yardımcı olmaktan mutluluk duyar.

    🔍 Not: Bu makalede kullanılan komutlar, Cisco IOS 15.x sürümü ile test edilmiştir. Donanım modeline göre arayüz isimleri (fa, gi, te) değişebilir. Uygulama öncesinde mevcut yapılandırmayı yedekleyin.

    ↑ Başa dön

    Devamını Oku

    Bir yanıt yazın

    Göz Atınız

    Cep Telefonu Tamir Kursu
    MediaTek Telefonlara SP Flash Tool v5.1916 ile Yazılım Yükleme
    Cep Telefonu Tamir Kursu
    Kristal Osilatör (Crystal IC) – Mobil Telefonlarda Çalışma Prensibi
    Laptop Macbook Tamir Kursu
    RJ45 Pin Konfigürasyonu, Kablo Standartları
    iPhone Tamir Kursu
    iPhone 13 Pro Beyaz Ekran Sorunu
    Laptop Macbook Tamir Kursu
    İki Cisco Switch Arasında VLAN Yapılandırması ve Trunk Bağlantısı
    Oppo Tamir Kursu
    OPPO A16 Şarj Girişi Değişimi — Uyumlu Modeller ve Teknik Servis Rehberi
    error: İçerik korumalıdır.Bilgi için MERT CEP TELEFONU TAMİR KURSU !!
