Samsung Galaxy S22 SM-S901B Anakart Tamiri ve CPU RAM UFS Voltaj Şeması Detaylı Rehber
Samsung Galaxy S22 SM-S901B modelinin anakart şemasını en ince detayına kadar ele alacağız. Özellikle CPU (Snapdragon 8 Gen 1), RAM (LPDDR5) ve UFS (Depolama) entegrelerinin voltaj değerleri, arıza durumlarında karşılaşılan belirtiler ve hem yazılımsal hem de donanımsal çözüm yöntemlerini paylaşacağım. Yıllardır cep telefonu tamiriyle uğraşan bir teknik servis uzmanı olarak, pratikte karşılaştığımız sorunları ve bunların çözümlerini aktarmaya çalıştım.
İçindekiler
- 1. Samsung Galaxy S22 SM-S901B Anakart Şeması ve Teknik Özellikler
- 2. Entegrelerin Görevleri ve Çalışma Prensipleri
- 3. Voltaj Değerleri ve Test Noktaları
- 4. Sık Karşılaşılan Arızalar ve Belirtileri
- 5. Arıza Tespit Yöntemleri Adım Adım
- 6. Yazılımsal ve Donanımsal Çözüm Yöntemleri
- 7. Reball ve Entegre Değişimi Rehberi
- 8. Gerekli Ekipmanlar ve Profesyonel Tamir İpuçları

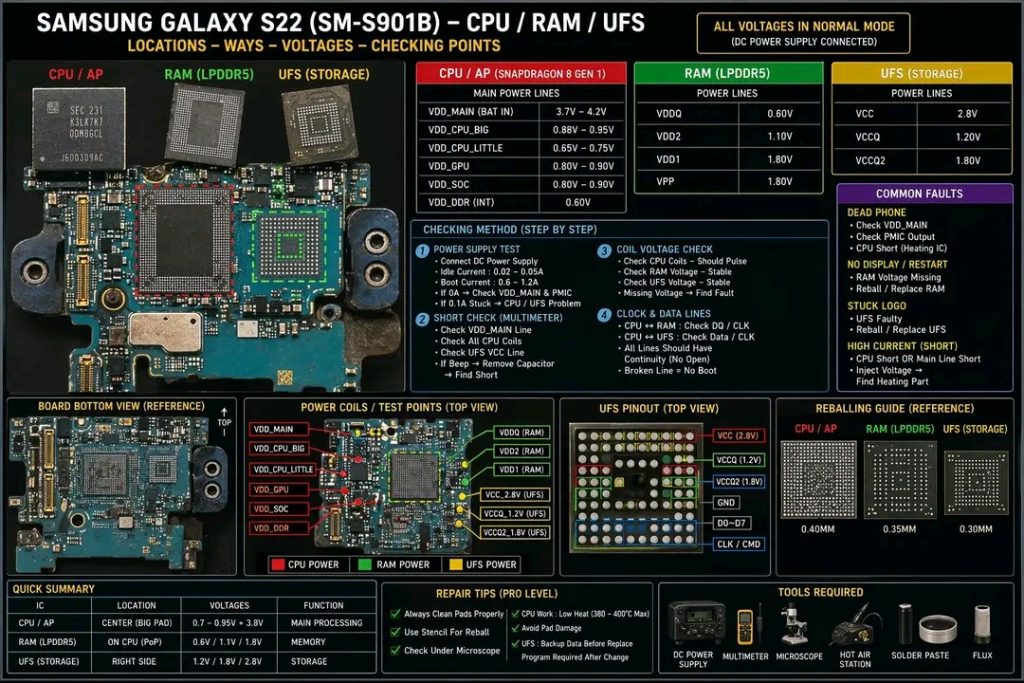

1. Samsung Galaxy S22 SM-S901B Anakart Şeması ve Teknik Özellikler
Samsung Galaxy S22 SM-S901B modeli, gücünü Qualcomm Snapdragon 8 Gen 1 işlemcisinden alıyor. Bu işlemci, 4nm üretim teknolojisiyle üretilmiş ve oldukça yüksek performans sunuyor. Ancak bu yüksek performans, beraberinde ısınma problemlerini de getiriyor. Anakart üzerinde üç ana entegre dikkat çekiyor: CPU/AP, RAM (LPDDR5) ve UFS depolama birimi.
Anakartın üst yüzeyinde (top view) CPU merkezde büyük bir pad üzerinde yer alıyor. RAM entegresi ise CPU üzerinde PoP (Package on Package) yapıda konumlanmış durumda. Bu yapı, RAM’in doğrudan CPU üzerine monte edildiği anlamına geliyor. UFS depolama entegresi ise anakartın sağ tarafında yer alıyor. Bu üçlü, telefonun beyni ve hafızası olarak düşünülebilir. Birinde meydana gelecek en ufak sorun, cihazı tamamen kullanılamaz hale getirebilir.
2. Entegrelerin Görevleri ve Çalışma Prensipleri
2.1 CPU / AP (Snapdragon 8 Gen 1) Entegresi
CPU, telefonun ana işlem merkezi olarak görev yapıyor. Snapdragon 8 Gen 1, sekiz çekirdekli bir yapıya sahip. Büyük çekirdekler (BIG) yüksek performanslı işlemleri, küçük çekirdekler (LITTLE) ise düşük güç tüketimli günlük işlemleri yönetiyor. GPU ise grafik işlemlerinden sorumlu.
CPU üzerinde entegre edilmiş olan PMIC (Power Management IC) ve diğer regülatörler, farklı birimlere farklı voltaj seviyelerinde güç sağlıyor. İşlemci merkezde büyük bir pad üzerinde yer aldığı için ısı dağılımı ve soğutma kritik öneme sahip. Özellikle oyun ve yoğun kullanımda bu bölgede ciddi ısınma meydana geliyor.
2.2 RAM (LPDDR5) Entegresi
LPDDR5, telefonun çalışan belleği olarak görev yapıyor. CPU üzerinde PoP yapıda yer alması, veri iletişim hızını artırıyor ancak tamir zorluğunu da beraberinde getiriyor. RAM entegresi, işletim sisteminin ve uygulamaların geçici olarak saklandığı alan. Telefon açıldığında işletim sistemi RAM’e yükleniyor ve burada çalıştırılıyor.
LPDDR5, önceki nesle göre daha düşük voltajda çalışıyor ve bu da enerji verimliliğini artırıyor. Ancak düşük voltaj, sinyal bütünlüğü açısından daha hassas bir yapı demek. Lehim bağlantılarında oluşacak en ufak bir kopukluk veya kısa devre, bellek hatalarına yol açabiliyor.
2.3 UFS (Universal Flash Storage) Depolama Entegresi
UFS entegresi, telefonun kalıcı depolama alanı. İşletim sistemi, kullanıcı verileri, uygulamalar ve fotoğraflar burada saklanıyor. Samsung Galaxy S22’de UFS 3.1 standardı kullanılıyor. Bu entegre, anakartın sağ tarafında bağımsız bir şekilde yer alıyor ve CPU ile yüksek hızlı veri hatları üzerinden iletişim kuruyor.
UFS entegresi, boot dosyalarını ve firmware’i barındırdığı için bu entegrede meydana gelecek bir arıza, telefonun hiç açılmamasına (dead phone) neden olabilir. Ayrıca eMMC’ye göre çok daha hızlı olan UFS yapısı, veri hatlarının da daha hassas olmasını gerektiriyor.
3. Voltaj Değerleri ve Test Noktaları
Normal çalışma modunda (DC power supply bağlıyken) ölçülen voltaj değerleri, arıza tespitinde en önemli referans noktalarıdır. Aşağıdaki tabloda, şemada belirtilen voltaj değerlerini ve test noktalarını bulabilirsiniz:
3.1 CPU / AP Güç Hatları
Not: Web sitemizdeki tabloları daha sağlıklı görmek için telefonunuzu yatay konuma alınız.
| Güç Hattı | Voltaj Değeri | Açıklama |
|---|---|---|
| VDD_MAIN (BAT IN) | 3.7V – 4.2V | Ana batarya voltaj hattı, tüm sistemin beslendiği ana hat |
| VDD_CPU_BIG | 0.88V – 0.95V | Büyük çekirdeklerin besleme voltajı |
| VDD_CPU_LITTLE | 0.65V – 0.75V | Küçük çekirdeklerin besleme voltajı |
| VDD_GPU | 0.80V – 0.90V | Grafik işlemci besleme voltajı |
| VDD_SOC | 0.80V – 0.90V | Sistem on chip genel besleme voltajı |
| VDD_DDR (INT) | 0.60V | Dahili RAM arayüzü besleme voltajı |
3.2 RAM (LPDDR5) Güç Hatları
| Güç Hattı | Voltaj Değeri | Açıklama |
|---|---|---|
| VDDQ | 0.60V | Veri hattı referans voltajı |
| VDD2 | 1.10V | RAM çekirdek besleme voltajı |
| VDD1 | 1.80V | RAM I/O besleme voltajı |
| VPP | 1.80V | Pompa devresi besleme voltajı |
3.3 UFS (Depolama) Güç Hatları
| Güç Hattı | Voltaj Değeri | Açıklama |
|---|---|---|
| VCC | 2.8V | UFS ana besleme voltajı |
| VCCQ | 1.20V | UFS kontrol hattı besleme voltajı |
| VCCQ2 | 1.80V | UFS I/O besleme voltajı |
4. Sık Karşılaşılan Arızalar ve Belirtileri
Serviste en çok karşılaştığımız arızaları dört ana başlıkta toplayabiliriz. Her birinin altında yatan nedenler ve belirtiler farklılık gösteriyor:
4.1 Ölü Telefon (Dead Phone)
Telefon hiç tepki vermiyor, ekran kararık, şarj göstergesi yanmıyor. Bu durumda şüphelenmemiz gerekenler:
- VDD_MAIN hattında kısa devre: Ana besleme hattında oluşan kısa devre, sistemin hiç enerji alamamasına neden olur.
- PMIC arızası: Güç yönetim entegresi arızalandığında voltaj regülasyonu yapılamaz.
- CPU kısa devresi: İşlemci içindeki ısınma sonucu oluşan kısa devre, ana hattı çekebilir.
- UFS arızası: Boot dosyalarına ulaşılamaması telefonun hiç açılmamasına yol açar.
4.2 Ekran Gitmeme ve Sürekli Yeniden Başlama (No Display / Restart)
Telefon titreşim veriyor ancak ekran gelmiyor veya Samsung logosunda takılıp kalıyor, ardından kendini yeniden başlatıyor:
- RAM voltaj kaybı: LPDDR5 besleme voltajlarından biri kesildiğinde bellek erişimi sağlanamaz.
- RAM reball ihtiyacı: CPU ile RAM arasındaki PoP bağlantılarında soğuk lehim oluşmuş olabilir.
- VDD_CPU_BIG veya VDD_CPU_LITTLE regülasyon hatası: Çekirdek voltajları stabil değilse sistem boot edemez.
4.3 Logo Takılması (Stuck Logo)
Telefon Samsung logosuna geliyor ancak orada donuyor veya boot animation’da takılıyor:
- UFS arızası: Depolama birimindeki bad sector veya kontrol hatası, sistem dosyalarının okunamamasına neden olur.
- UFS firmware bozukluğu: Yazılımsal olarak UFS kontrolcüsü hasar görmüş olabilir.
- Veri hattı kopukluğu: CPU ile UFS arasındaki veri hatlarında (DQ/CLK) kopukluk varsa iletişim kesilir.
4.4 Yüksek Akım Çekimi (High Current / Short)
DC power supply üzerinden batarya konnektörüne voltaj uygulandığında normalden çok daha yüksek akım çekiliyor (örneğin 1A üzeri):
- Ana hat kısa devresi: VDD_MAIN hattında bir kondansatör veya entegre kısa devre yapmış olabilir.
- CPU iç kısa devre: İşlemci yongasının altında kısa devre varsa ciddi akım çekimi olur.
- Kondansatör arızası: Özellikle CPU çevresindeki küçük SMD kondansatörler kısa devre yapabilir.
5. Arıza Tespit Yöntemleri Adım Adım
Doğru teşhis, başarılı tamirin yarısıdır. Aşağıdaki adımları sırasıyla uygulayarak arızanın kaynağını tespit edebilirsiniz:
DC power supply’i telefonun batarya konnektörüne bağlayın. 4.2V sabit voltaj verin ve akım değerlerini gözlemleyin:
- Idle (boşta) akım: 0.01A DC çoklu güç kablo kutusunun çektiği voltaj dır.
- Boot akımı: 0.6 – 1.2A arası olmalıdır. Bu değerlerin üzerine aniden çıkılıyorsa sorun vardır.
- Eğer akım 0.06A’da takılı kalıyorsa yazılım moduna almayı deneyin. Girmiyorsa CPU veya UFS problemi şüphesi vardır.
- On off butonuna basmadan akım çekmesi kısa devreden şüphelenmeyi gerektirir. BU durumda ısınan entegre veya elemanı bulunuz. Termal kamera veya çakmak gazı yöntemlerini anlattım
Multimetreyi diyot (buzzer) moduna alarak aşağıdaki hatları kontrol edin:
- VDD_MAIN hattında kısa devre var mı?
- Tüm CPU coil’lerini (bobinleri) tek tek ölçün.
- UFS VCC hattını kontrol edin.
- Eğer buzzer ötüyorsa kısa devre vardır. Kısa devre olan bölgedeki kondansatörleri inceleyin.
Telefonu çalışır durumdayken (DC supply bağlı) bobinler üzerinden voltaj ölçün:
- CPU coil’lerinde pulse (dalgalanma) gözlemleyin. Sabit voltaj veya 0V, regülasyon sorunu demektir.
- RAM voltajları stabil olmalıdır. Dalgalanma varsa RAM iletişiminde hata olabilir.
- UFS voltajları sabit kalmalıdır. Eksik voltaj varsa ilgili regülatör veya hat arızalıdır.
Osiloskop veya mantık analizörü ile veri hatlarını kontrol edin:
- CPU ile RAM arasındaki DQ ve CLK hatlarında veri akışı var mı?
- CPU ile UFS arasındaki Data ve CLK hatlarında sinyal var mı?
- Tüm hatlarda süreklilik (continuity) olmalıdır. Kopuk hat varsa boot olmaz.
6. Yazılımsal ve Donanımsal Çözüm Yöntemleri
Bir arıza ile karşılaştığınızda önce yazılımsal çözümleri denemenizi, ardından donanımsal müdahalelere geçmenizi öneririm. Çünkü bazen basit bir yazılım güncellemesi veya format, karmaşık bir anakart tamiri işleminden daha etkili olabiliyor.
Z3xbox, octopusbox, chimera Tool derslerimizde anlatılıyor.
6.1 Yazılımsal Çözüm Yöntemleri
Firmware Yeniden Yükleme: Telefon download moduna girebiliyorsa (Ses Kısma + Güç tuşu), Odin veya Samsung Flash Tool kullanarak orijinal firmware’i yeniden yükleyin. Özellikle yazılım güncellemesi sonrası oluşan boot problemlerinde bu yöntem çoğu zaman işe yarıyor.
Factory Reset (Hard Reset): Recovery moduna girip wipe data/factory reset işlemi uygulayın. Yazılımsal çakışma veya bozuk cache dosyaları nedeniyle oluşan takılmaları bu şekilde çözebilirsiniz.
EFS ve IMEI Yedekleme: Eğer UFS entegresi değişecekse, mutlaka önce EFS bölümünü ve IMEI bilgilerini yedekleyin. UFS değişimi sonrası bu bilgiler kaybolabilir.
UFS Firmware Güncellemesi: Bazı durumlarda UFS kontrolcüsünün firmware’i bozulabilir. Profesyonel box cihazları (örneğin EasyJTAG, Z3X) ile UFS firmware’i yeniden yazılabilir. Ancak bu işlem oldukça teknik bilgi gerektirir.
6.2 Donanımsal Çözüm Yöntemleri
Kısa Devre Giderme: Multimetre ile tespit ettiğiniz kısa devreli hatta, büyük akım çeken bileşeni bulana kadar kondansatörleri tek tek kaldırın. Genellikle küçük SMD kondansatörler suçlu oluyor. Kısa devre giderildiğinde telefon normal akım çekmeye başlar.
CPU Reball (Yeniden Lehimleme): Snapdragon 8 Gen 1 işlemcisi, ısınma sonucu altındaki lehim toplarında (solder balls) çatlaklar oluşturabiliyor. Bu durumda CPU’yu sıcak hava tabancası ile kaldırıp, altını temizleyerek yeni solder balls ile yeniden lehimlemeniz gerekiyor. Reball işlemi için 0.40mm pitch kullanılıyor.
RAM (LPDDR5) Reball veya Değişimi: RAM, CPU üzerinde PoP yapıda olduğu için CPU’yu kaldırdıktan sonra RAM’i de değiştirebilir veya reball yapabilirsiniz. RAM reball için 0.35mm pitch kullanılıyor. RAM değişimi sonrası telefonun ekran gelmeme veya restart problemleri çözülebilir.
UFS Değişimi: UFS entegresi arızalıysa ve yazılımsal çözümler işe yaramadıysa, entegreyi değiştirmeniz gerekebilir. UFS için 0.30mm pitch kullanılıyor. UFS değişimi sonrası mutlaka firmware yeniden yüklenmeli ve EFS bilgileri restore edilmelidir.
Kırık-kopuk Hat Tamiri: Mikroskop altında anakart üzerindeki ince bakır hatları kontrol edin. Özellikle CPU çevresindeki katmanlar arası geçişlerde (via) kopukluklar olabilur. Jumper teli ile bu kopuk hatları köprüleyebilirsiniz. Ancak bu işlem çok dikkat ve mikroskop gerektirir.
PMIC Değişimi: Eğer voltaj regülasyonunda sorun varsa ve coil’lerden birinde pulse yoksa, güç yönetim entegresini (PMIC) değiştirmeniz gerekebilir. Bu entegre genellikle CPU’nun yakınında yer alır.
7. Reball ve Entegre Değişimi Rehberi
Reball işlemi, anakart tamirinde en hassas ve en kritik aşamalardan biridir. Özellikle Samsung Galaxy S22 gibi modern amiral gemisi cihazlarda entegrelerin altındaki binlerce lehim topu, en ufak hatada telefonu tamamen kullanılamaz hale getirebilir.
7.1 Reball (Kalıplama) Öncesi Hazırlık
- Anakartı komple sökün ve üzerindeki tüm koruyucu kaplamaları (konformal coating) temizleyin.
- Isıya duyarlı plastik parçaları (konnektörler, kamera soketleri) kaplayın veya sökün.
- Stencil kullanarak yeni solder balls’ları yerleştirin. CPU için 0.40mm, RAM için 0.35mm, UFS için 0.30mm pitch stencil kullanın.
- Kaliteli solder paste ve flux kullanın. Kalitesiz malzeme, soğuk lehim veya bridged balls (birleşmiş toplar) sorununa yol açar.
7.2 Sıcak Hava İstasyonu Ayarları
- Hava akışı: Orta seviye (çok yüksek hava akışı entegreyi uçurabilir)
- Isı: 380-400°C maksimum
- Ön ısıtma (preheater): Anakartı 150-180°C arası ön ısıtın. Bu, anakartın termal şok geçirmesini önler.
- Isıyı dairesel hareketlerle eşit dağıtın. Tek bir noktaya odaklanmayın.
7.3 Entegre Montajı Sonrası Kontroller
- Mikroskop altında tüm lehim toplarının düzgün oturduğundan emin olun.
- Bridged balls (yan yana birleşmiş toplar) varsa mutlaka düzeltin.
- Entegrenin düzgün hizalandığından emin olun. Hafif bir kayma bile iletişim hatlarının yanlış bağlanmasına neden olur.
- Tamir sonrası anakartı ultrasonic cleaner ile temizleyin. Flux kalıntıları, zamanla iletkenlik yaparak kısa devrelere neden olabilir.
7.4 Programlama Notları
UFS entegresi değiştirildikten sonra, cihazın IMEI ve seri numarası gibi bilgileri kaybolabilir. Bu nedenle:
- Tamir öncesi mutlaka orijinal UFS’ten veri yedeklemesi yapın.
- Yeni UFS entegresi yüklendikten sonra firmware yeniden yükleyin.
- EFS bölümünü restore edin.
8. Gerekli Ekipmanlar ve Profesyonel Tamir İpuçları
Bu tür hassas tamir işlemlerinde kullandığınız ekipmanın kalitesi, başarı oranınızı doğrudan etkiler. İşte bu işlem için olmazsa olmaz araçlar:
| Ekipman | Görevi | Öneri |
|---|---|---|
| DC Power Supply | Akım ve voltaj ölçümü, kısa devre tespiti | Dijital ekranlı, hassas ayarlı model tercih edin |
| Multimeter | Voltaj, direnç ve kısa devre kontrolü | Diyot (buzzer) modu olan, True RMS özellikli |
| Mikroskop | Entegre kontrolü, hat takibi, lehim kalitesi | En az 10x-40x zoom, LED aydınlatmalı stereo mikroskop |
| Sıcak Hava İstasyonu | Entegre kaldırma ve montaj | Hava akışı ve ısı ayarlı, hassas nozullu |
| Solder Paste | Reball ve lehimleme | Sn63/Pb37 veya lead-free kaliteli marka |
| Flux | Lehim akışkanlığı ve temizliği | No-clean tip, kaliteli ürün kullanın |
Profesyonel Tamir İpuçları
- Pad Temizliği: Entegreyi kaldırdıktan sonra PCB üzerindeki pad’leri mutlaka düzgün temizleyin. Eski lehim kalıntıları, yeni entegrenin düzgün oturmasını engeller.
- Stencil Kullanımı: Reball işleminde stencil kullanmadan yapılan çalışmalar genellikle başarısız olur. Stencil, solder balls’ların düzgün hizalanmasını sağlar.
- Mikroskop Kontrolü: Lehimleme işlemi bittikten sonra mutlaka mikroskop altında kontrol edin. Gözle görülemeyecek kadar küçük bridged balls, büyük sorunlara yol açar.
- Düşük Isı Prensibi: Yüksek ısıda hızlı işlem yapmak yerine, düşük ısıda uzun süreli ve sabırlı çalışmak her zaman daha sağlıklıdır.
- Veri Yedekleme: UFS değişimi öncesi müşterinin verilerini kurtarmaya çalışın. Eğer UFS tamamen ölüyse, veri kurtarma şansı maalesef çok düşüktür. Bu nedenle müşteriyi önceden bilgilendirin.
gösterebilir, ancak altında yatan neden farklı olabilir. Sistematik bir yaklaşım, doğru teşhis ve kaliteli ekipman ile bu tür zor tamirleri de başarıyla tamamlayabilirsiniz. Başarılar dilerim.
