Teknik serviste mutlaka bilmen gereken 9 farklı BGA tipi, derinlemesine açıklandı. Tamir ustasına giden yolun başlangıcı burada.
BÖLÜM 01
eMMC IC Nedir? Neden Bu Kadar Kritik?
Bir Android cihazı elinize aldığınızda içinde dönen her şey, yani fotoğraflarınız, uygulamalarınız, sistem dosyalarınız, hatta telefonun açılmasını sağlayan önyükleme kodu bile küçücük bir çipin içinde yaşar. Bu çipin adı eMMC’dir: embedded MultiMediaCard, yani “gömülü çok ortamlı kart.”
eMMC, hem kontrolcüyü hem de flash belleği tek bir pakette birleştirir. Yani bilgisayardaki sabit disk ile SSD’nin görevini üstlenir, hem de çok daha küçük bir alanda. Android akıllı telefonların, tabletlerin, TV kutularının ve onlarca farklı gömülü sistemin kalbinde bu çip atar.
Teknik Servis Notu: Bir cihaz açılmıyorsa, sürekli bootloop’ta kalıyorsa ya da depolama alanı aniden sıfırlanıyorsa ilk şüphelenilen bileşen, yazılım soketler, batarya ve sonrasında eMMC çipidir. Bu yüzden cep telefonu tamir kursunun temel taşlarından biri bu çipin tanınması ve değiştirilmesidir.
Peki eMMC çipi arızalandığında ne olur? Telefon açılmaz, flaş bellek tanınmaz, cihaz sürekli yeniden başlar ya da depolama bölümü tamamen kaybolur. İşte bu noktada devreye giren teknisyen, doğru BGA tipini tanıyarak müdahale etmek zorundadır.
BÖLÜM 02
BGA Paket Tipi Ne Anlama Gelir?
BGA, yani Ball Grid Array, yüzey montaj teknolojisinde çiplerin anakarta bağlanma biçimini tanımlar. Geleneksel bacaklı entegre devrelerin aksine BGA çipler, altlarındaki küçük lehim topları aracılığıyla devre kartına yapışır. Bu sayede hem çok daha fazla bağlantı noktası sığar hem de daha az yer kaplar.
BGA tipinin yanındaki rakam ise o çipin kaç adet bağlantı noktasına yani kaç “topa” sahip olduğunu gösterir. BGA-153 dediğimizde 153 lehim bağlantı noktası olan bir çipten söz ediyoruz. Bu sayı arttıkça çipin kapasitesi ve çalışma hızı genellikle artıyor.
Dikkat: BGA tipleri birbiriyle karıştırılmamalıdır. Yanlış tip bir eMMC çipi takmak, cihazın hiç açılmamasına veya kalıcı veri kaybına neden olabilir. Cep telefonu tamir eğitimi almadan bu işlemlere girişmek cihazı kurtarmak yerine tamamen mahvedebilir.
BÖLÜM 03

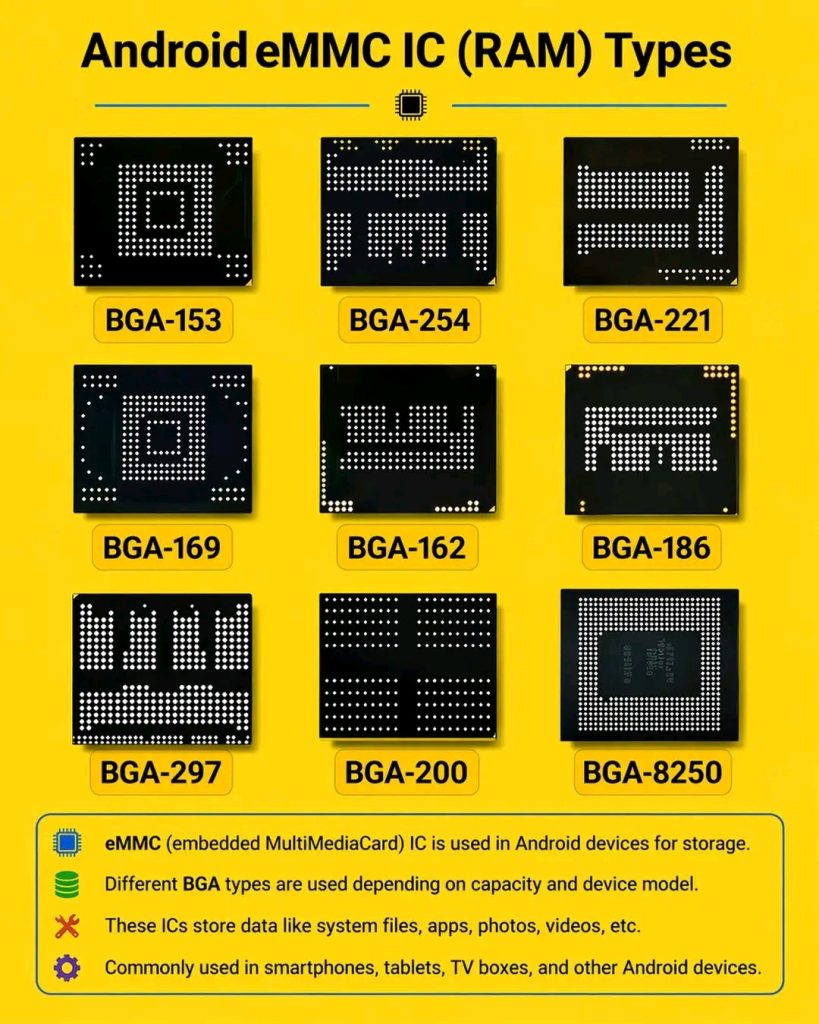

9 Farklı BGA Tipi Detaylı İnceleme
Android ekosistemi onlarca farklı eMMC çip boyutu kullanır. Ancak sahadaki teknik servis ustalarının en sık karşılaştığı 9 tip vardır. Aşağıda her biri ayrı ayrı ele alındı.
BGA-153
153 Pin
En yaygın kullanılan eMMC formatlarından biridir. Giriş ve orta segment Android telefonlarda sıklıkla karşınıza çıkar. 11.5 × 13 mm boyutunda kompakt yapısıyla montaj kolaylığı sağlar. 4 GB ile 64 GB arasındaki kapasitelerle üretilir.
BGA-254
254 Pin
Daha yüksek pin sayısı sayesinde artırılmış veri yolu genişliği sunar. Orta ve üst segment cihazlarda tercih edilir. Özellikle yüksek kapasiteli depolama gerektiren modellerde BGA-153’ün yerini alır. Hızlı veri transferi için optimize edilmiştir.
BGA-221
221 Pin
BGA-153 ile BGA-254 arasında bir köprü görevi üstlenir. Bazı üreticiler bu formatı ısıl yönetim avantajı için tercih eder. Yüksek yoğunluklu pin dizilimi sayesinde daha stabil bir elektriksel bağlantı sunar.
BGA-169
169 Pin
Kare formatlı bu tip, geniş pin aralığı sayesinde üretim sürecindeki tolerans hatalarına karşı daha dayanıklıdır. Özellikle Çin yapımı tablet ve TV kutularında yaygın olarak kullanılır. Tamir teknisyenleri için tanıma açısından kritik bir tiptir.
BGA-162
162 Pin
eMMC 5.0 ve 5.1 standardını destekleyen bu format, özellikle MediaTek işlemcili cihazlarda sık görülür. Düşük güç tüketimiyle öne çıkar ve pil ömrü kritik olan tasarımlarda tercih edilir.
BGA-186
186 Pin
Geniş yüzey alanı sayesinde ısı dağılımı diğer tiplere göre daha verimlidir. Işlemci yoğun işlemler sırasında ısınan cihazlarda tercih edilen bir formattır. Montaj hassasiyeti diğer tiplere göre daha yüksek gerektirir.
BGA-297
297 Pin
En yüksek pin sayılı eMMC formatlarından biridir. Çok yüksek kapasiteli depolama çözümleri sunar. Genellikle 128 GB ve üzeri kapasiteli depolama birimlerinde kullanılır. UFS’e geçiş öncesi en güçlü eMMC seçeneği olarak öne çıkmıştır.
BGA-200
200 Pin
Orta-üst segment cihazlarda dengeli performans ve düşük güç tüketimini bir arada sunar. eMMC 5.1 standardını tam olarak destekler. Bazı Qualcomm işlemcili cihazlarda bu format tercih edilmektedir.
BGA-8250
Özel Format
Bu format özellikle yüksek kapasiteli depolama çözümleri için tasarlanmış, daha büyük gövde boyutuna sahip bir tiptir. Saha teknisyenlerinin en az rastladığı ancak doğru tanındığında en kritik müdahaleyi gerektiren formattır.
BÖLÜM 04
BGA Tipi Karşılaştırma Tablosu
Sahadaki teknisyen için en pratik araç, tipleri yan yana görüp anında karar verebilmektir. Aşağıdaki tablo bu ihtiyacı karşılıyor.
Not: Web sitemizdeki tabloları daha sağlıklı görmek için telefonunuzu yatay konuma getiriniz.
BGA Tipi
Pin Sayısı
Tipik Kapasite
Kullanıldığı Cihazlar
eMMC Standardı
BGA-153
153
4 – 64 GB
Giriş segment telefonlar
4.5 / 5.0
BGA-254
254
32 – 128 GB
Orta-üst segment telefonlar
5.0 / 5.1
BGA-221
221
16 – 128 GB
Çeşitli Android modeller
5.0 / 5.1
BGA-169
169
8 – 64 GB
Tablet, TV kutusu
4.5 / 5.0
BGA-162
162
16 – 64 GB
MediaTek cihazlar
5.0 / 5.1
BGA-186
186
32 – 128 GB
Isı yönetimli tasarımlar
5.1
BGA-297
297
128 – 256 GB
Üst segment telefonlar
5.1
BGA-200
200
32 – 128 GB
Qualcomm cihazlar
5.1
BGA-8250
Özel
64 – 256 GB
Yüksek kapasiteli modeller
5.1+
BÖLÜM 05
Teknik Serviste eMMC Tamir Süreci
eMMC değişimi, mobil tamir alanında en gelir getiren ve en fazla uzmanlık gerektiren işlemler arasındadır. Sıradan bir ekran değişiminden çok farklı bir beceri seti ister. İşte adım adım süreç:
Arıza Tespiti: Cihaz davranışı analiz edilir. Bootloop, açılmama, depolama hatası gibi belirtiler eMMC arızasına işaret eder. JTAG veya ISP testbench ile çip doğrudan sorgulanır.
BGA Tipinin Belirlenmesi: Cihaz modeli ve anakart üzerindeki baskı kodu incelenerek hangi BGA formatının kullanıldığı tespit edilir. Hatalı tip seçimi işlemi baştan mahveder.
Sıcak Hava İstasyonuyla Söküm: BGA rework istasyonu kullanılarak eski çip anakartten ayrılır. Doğru ısı profili uygulanmazsa hem çip hem de kart zarar görür.
Pad Temizliği ve Reballing: Anakart yüzeyi izopropil alkol ile temizlenir. Yeni çipin altına uygun çaplı kalay toplar yerleştirilir (reballing).
Yeni Çipin Montajı: Aynı BGA tipi ve uygun kapasite ile yeni eMMC anakata yerleştirilir. Hizalama optik büyütme altında kontrol edilir.
Programlama ve Test: Gerekli durumlarda eMMC programlanır; önyükleyici ve sistem bölümleri yazılır. Cihaz açılarak depolama testi yapılır.
Hangi Ekipmanlar Gerekli?
Profesyonel bir eMMC tamiri için sıcak hava rework istasyonu, BGA reballing kiti, JTAG / ISP adaptörleri, eMMC programlama kutusu (örneğin Easy JTAG, UFi Box veya Medusa Pro), optik büyüteceniz ve kaliteli kalay eriyiği olması gerekir. Bu ekipmanlara nasıl hâkim olunacağı ise ancak doğru bir eğitimle öğrenilir.
Pro İpucu: eMMC tamiri sırasında yapılan en sık hata, ısı profilini yanlış ayarlamaktır. Çok düşük ısı çipin tam olarak çözülmemesine, çok yüksek ısı ise anakart katmanlarının yanmasına neden olur. Bu kritik dengeyi öğrenmenin en etkili yolu, deneyimli bir eğitmenle uygulamalı çalışmaktan geçer.
eMMC değişimini, BGA tiplerini ve sahada karşılaşacağın her arızayı birebir uygulamalı olarak öğren. Teoriden sıkılanlar için tamamen sahaya yönelik eğitim programı seni bekliyor.
