Android Güvenlik Dosyaları: Teknik Servis Uzmanları İçin Kapsamlı Rehber 2026

İçindekiler

1. Android Güvenlik Dosyalarına Giriş

Android güvenlik dosyaları, modern akıllı telefonların temel yapı taşlarını oluşturan ve cihazın kimlik doğrulama, şifreleme, ağ bağlantıları ve sistem bütünlüğü gibi kritik fonksiyonlarını yöneten özel bölümlerdir. Bu dosyalar, teknik servis uzmanları için hem büyük önem taşır hem de doğru müdahale gerektirir. Android güvenlik dosyaları, her üretici ve işlemci platformu için farklı isimlerde ve yapılarda bulunur. Bu makalede, MediaTek, Qualcomm, Samsung, SPD, Kirin ve OPPO platformlarındaki güvenlik dosyalarını detaylı bir şekilde inceleyeceğiz.

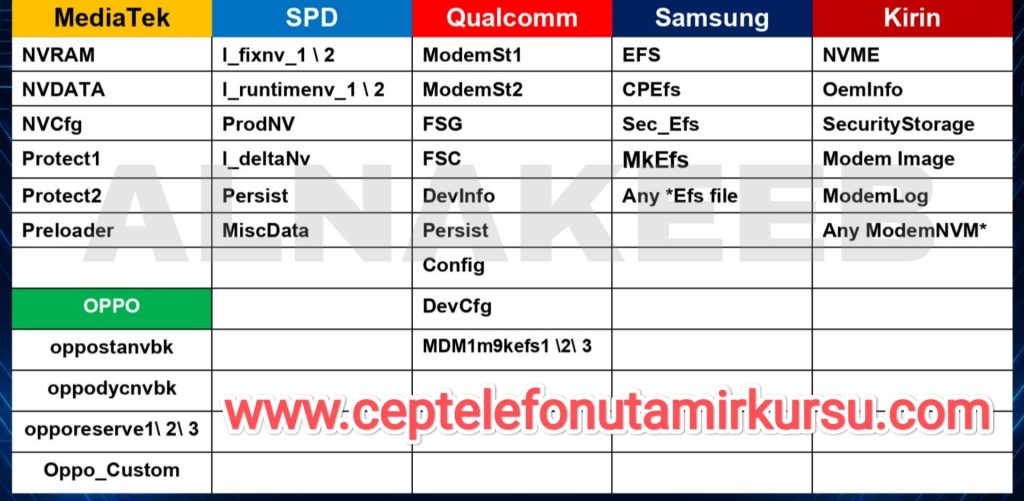

IMG 20260510 122651 Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi

Android güvenlik dosyaları genellikle cihazın fabrika ayarlarında saklanan ve kullanıcı tarafından doğrudan erişilemeyen bölümlerde bulunur. Bu bölümler, IMEI numarası, seri numarası, WiFi MAC adresi, Bluetooth adresi ve çeşitli şifreleme anahtarlarını içerir. Teknik servis operasyonları sırasında bu dosyaların yedeklenmesi, geri yüklenmesi veya onarılması gerekebilir. Android güvenlik dosyaları hakkında doğru bilgi sahibi olmak, başarılı bir tamir süreci için elzemdir.

Teknik Not: Android güvenlik dosyaları ile ilgili yapılan herhangi bir hatalı müdahale, cihazın kalıcı olarak hasar görmesine veya garanti dışı kalmasına neden olabilir. Bu nedenle, yalnızca uzman teknisyenler tarafından işlem yapılmalıdır.

2. Android Güvenlik Dosyalarının Önemi

Android güvenlik dosyaları, cihazın güvenlik altyapısının temelini oluşturur. Bu dosyalar olmadan veya bozulduğunda cihaz, ağ operatörleri tarafından tanınmayabilir, WiFi bağlantısı kuramayabilir veya çeşitli güvenlik hataları alabilir. Özellikle IMEI onarımı, seri numarası düzeltme veya cihazın yazılımsal olarak yeniden yapılandırılması gerektiğinde, bu dosyaların bilinmesi ve doğru şekilde yönetilmesi şarttır.

Teknik servis uzmanları için Android güvenlik dosyalarının önemi şu noktalarda kendini gösterir:

  • IMEI Onarımı: Bozulan veya silinen IMEI numarasının geri yüklenmesi
  • Ağ Bağlantısı Sorunları: Baseband ve modem yapılandırmalarının düzeltilmesi
  • Güvenlik Sertifikaları: Cihazın orijinallik ve güvenlik sertifikalarının yönetimi
  • Yazılım Güncellemeleri: OTA güncellemelerinin düzgün çalışması için gerekli dosyaların korunması
  • Cihaz Kimliği: Seri numarası, MAC adresleri ve diğer benzersiz tanımlayıcıların yönetimi

Android güvenlik dosyaları, cihazın “dijital parmak izi” olarak düşünülebilir. Bu dosyaların her biri, cihazın belirli bir güvenlik fonksiyonunu yerine getirmesini sağlar ve birbirleriyle sıkı bir entegrasyon içinde çalışır.

3. MediaTek Platformu Güvenlik Dosyaları

MediaTek (MTK), dünya genelinde en yaygın kullanılan mobil işlemci platformlarından biridir. Özellikle orta segment ve giriş seviyesi cihazlarda tercih edilen MediaTek işlemciler, kendine özgü güvenlik dosyası yapısına sahiptir. Android güvenlik dosyaları MediaTek platformunda NVRAM, NVDATA, NVCFG, Protect1, Protect2 ve Preloader gibi temel bölümlerden oluşur.

web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız
Dosya Adı Teknik Açıklama Fonksiyonu Servis Önemi
NVRAM Non-Volatile Random Access Memory bölümü IMEI, WiFi MAC, Bluetooth adresi ve kalibrasyon verilerini saklar Yüksek – IMEI onarımı için kritik
NVDATA NVRAM veri bölümü Kullanıcı yapılandırmaları ve ağ ayarlarını içerir Orta – Yazılım sonrası geri yükleme
NVCFG NVRAM yapılandırma bölümü NVRAM yapılandırma parametrelerini saklar Orta – Yapılandırma hatalarında kullanılır
Protect1 Koruma bölümü 1 Güvenlik anahtarları ve koruma verilerini içerir Yüksek – Güvenlik ihlallerinde
Protect2 Koruma bölümü 2 Ek güvenlik katmanı ve yedekleme verileri Yüksek – Çift katmanlı koruma
Preloader Ön yükleyici bölümü Cihazın başlatılması ve flaş işlemleri için gerekli Kritik – Boot sorunlarında

MediaTek platformunda Android güvenlik dosyaları, SP Flash Tool gibi özel yazılımlar aracılığıyla yönetilir. NVRAM bölümü, cihazın kimlik bilgilerinin saklandığı en kritik bölümdür ve bu bölümün hasar görmesi durumunda cihazın ağ bağlantısı tamamen kesilebilir. Teknik servis uzmanlarının, MediaTek cihazlarda işlem yapmadan önce mutlaka NVRAM yedeği alması önerilir.

MediaTek tabanlı Samsung cihazlarda da benzer yapılar görülür. Bu cihazlarda NVRAM, NVDATA, Protect1 ve Protect2 bölümlerinin yanı sıra EFS ve SEC_EFS bölümleri de bulunur. Android güvenlik dosyaları MediaTek platformunda, cihazın fabrika çıkışındaki tüm kimlik bilgilerini korumak üzere tasarlanmıştır.

4. SPD (Spreadtrum/Unisoc) Platformu Güvenlik Dosyaları

SPD (Spreadtrum/Unisoc) platformu, özellikle bütçe dostu cihazlarda ve bazı Samsung modellerinde kullanılan bir işlemci mimarisidir. Android güvenlik dosyaları SPD platformunda, MediaTek ve Qualcomm’a göre farklı bir yapıya sahiptir. SPD cihazlarda güvenlik dosyaları genellikle L_fixnv, L_runtimenv, ProdNV, Persist ve MiscData gibi bölümlerden oluşur.

web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız
Dosya Adı Teknik Açıklama Fonksiyonu Servis Önemi
L_fixnv_1 / L_fixnv_2 Sabit NV (Non-Volatile) bölümleri IMEI ve kalibrasyon verilerinin saklandığı sabit bölümler Kritik – IMEI onarımı için temel
L_runtimenv_1 / L_runtimenv_2 Çalışma zamanı NV bölümleri Geçici yapılandırma ve çalışma zamanı verileri Orta – Yazılım sonrası ayarlar
ProdNV Üretim NV bölümü Fabrika üretim ayarları ve test verileri Orta – Üretim bilgileri
L_deltaNv Delta NV bölümü Yapılandırma değişiklikleri ve güncellemeler Düşük – Sistem güncellemeleri
Persist Kalıcı veri bölümü Kalıcı sistem verileri ve yapılandırmalar Orta – Kalıcı ayarların korunması
MiscData Çeşitli veri bölümü Seri numarası ve çeşitli sistem verileri Orta – Seri numarası yönetimi

SPD platformunda Android güvenlik dosyaları, Research Download Tool veya SPD Upgrade Tool gibi yazılımlar ile yönetilir. L_fixnv bölümleri, cihazın IMEI ve temel kimlik bilgilerini sakladığı için en kritik bölümlerdir. Bu bölümlerin hasar görmesi durumunda cihazın ağ kaydının yapılması mümkün olmayabilir.

Samsung’un SPD tabanlı bazı modellerinde, bu dosyaların yanı sıra EFS ve Vendor EFS bölümleri de bulunur. Android güvenlik dosyaları SPD platformunda, cihazın düşük maliyetli olmasına rağmen güvenlik standartlarını koruması için optimize edilmiştir. Teknik servis uzmanlarının SPD cihazlarda işlem yaparken, L_fixnv bölümlerinin mutlaka yedeklenmesi gerekmektedir.

5. Qualcomm Platformu Güvenlik Dosyaları

Qualcomm, Android ekosisteminin en güçlü ve yaygın işlemci platformlarından biridir. Özellikle üst segment cihazlarda tercih edilen Qualcomm işlemciler, gelişmiş güvenlik yapısıyla öne çıkar. Android güvenlik dosyaları Qualcomm platformunda ModemSt1, ModemSt2, FSG, FSC, DevInfo, Persist, Config ve DevCfg gibi bölümlerden oluşur.

web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız
Dosya Adı Teknik Açıklama Fonksiyonu Servis Önemi
ModemSt1 Modem depolama bölümü 1 Modem yapılandırması ve ağ ayarlarının birincil saklama alanı Kritik – Ağ bağlantısı için zorunlu
ModemSt2 Modem depolama bölümü 2 Modem yapılandırmasının yedek bölümü Kritik – Yedekleme ve kurtarma
FSG Factory Storage Group Fabrika ayarları ve kalibrasyon verileri Yüksek – Fabrika ayarlarının korunması
FSC Factory Storage Configuration Fabrika depolama yapılandırması Yüksek – Yapılandırma yönetimi
DevInfo Cihaz bilgisi bölümü Cihaz kimliği, seri numarası ve üretim bilgileri Yüksek – Cihaz kimlik doğrulama
Persist Kalıcı veri bölümü Kalıcı sistem verileri ve sensör kalibrasyonları Orta – Sensör ve donanım ayarları
Config Yapılandırma bölümü Sistem yapılandırma parametreleri Orta – Sistem ayarları
DevCfg Cihaz yapılandırma bölümü Cihaz özel yapılandırmaları Orta – Özel ayarların yönetimi
MDM1m9kefs1/2/3 MDM modem dosya sistemi bölümleri Modem dosya sistemi ve ek yapılandırmalar Yüksek – Eski modellerde kritik

Qualcomm platformunda Android güvenlik dosyaları, QPST (Qualcomm Product Support Tools), QFIL (Qualcomm Flash Image Loader) veya MiFlash gibi araçlarla yönetilir. ModemSt1 ve ModemSt2 bölümleri, cihazın baseband ve modem fonksiyonlarının çalışması için hayati öneme sahiptir. Bu bölümlerin hasar görmesi durumunda cihazda “Bilinmeyen Baseband” veya “IMEI Null” hataları ortaya çıkar.

Qualcomm tabanlı Xiaomi cihazlarda, MDM1m9kefs bölümleri özellikle önemlidir. Bu bölümler, cihazın modem dosya sistemi yapılandırmasını içerir ve IMEI onarımı sırasında dikkatli bir şekilde yönetilmelidir. Android güvenlik dosyaları Qualcomm platformunda, cihazın yüksek performanslı ve güvenli çalışması için optimize edilmiş karmaşık bir yapıya sahiptir.

6. Samsung Platformu Güvenlik Dosyaları

Samsung, kendi Exynos işlemcilerinin yanı sıra Qualcomm ve MediaTek platformlarını da kullanan dünyanın en büyük akıllı telefon üreticisidir. Samsung cihazlarda Android güvenlik dosyaları, kullanılan işlemci platformuna göre değişiklik gösterir. Ancak genel olarak EFS, CPEfs, Sec_Efs ve MkEfs gibi bölümler Samsung’un güvenlik yapısının temelini oluşturur.

web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız
Dosya Adı Teknik Açıklama Fonksiyonu Servis Önemi
EFS Encrypted File System IMEI, seri numarası ve ağ anahtarlarının şifreli saklandığı bölüm Kritik – Tüm kimlik bilgileri burada
CPEfs CP (Communication Processor) EFS İletişim işlemcisi için şifreli dosya sistemi Yüksek – Modem ve iletişim ayarları
Sec_Efs Güvenlik EFS bölümü Seri numarası ve güvenlik sertifikalarının saklandığı bölüm Kritik – Seri numarası ve sertifikalar
MkEfs Make EFS bölümü EFS bölümünün oluşturulması ve yönetimi için gerekli Yüksek – EFS kurtarma işlemleri
Any *Efs file EFS ile başlayan tüm dosyalar Çeşitli EFS varyantları ve yedeklemeler Orta – Yedekleme ve varyant yönetimi

Samsung cihazlarda EFS bölümü, Android güvenlik dosyaları içinde en kritik yere sahiptir. Bu bölüm, cihazın tüm kimlik bilgilerini ve şifreleme anahtarlarını içerir. EFS bölümünün hasar görmesi durumunda cihazda “IMEI Invalid” veya “Network Not Registered” hataları oluşur. Samsung cihazlarda EFS yedeği almak, teknik servis operasyonlarının en önemli adımlarından biridir.

Samsung’un eski modellerinde M9KEFS1, M9KEFS2 ve M9KEFS3 gibi ek bölümler de bulunur. Android güvenlik dosyaları Samsung platformunda, cihazın hem Exynos hem de Qualcomm/MTK varyantlarında farklı yapılar gösterebilir. Teknik servis uzmanlarının, Samsung cihazlarda işlem yapmadan önce cihazın işlemci platformunu doğru tespit etmesi ve buna göre güvenlik dosyalarını yönetmesi gerekmektedir.

7. Kirin (Huawei/HiSilicon) Platformu Güvenlik Dosyaları

Kirin işlemciler, Huawei ve Honor cihazlarda kullanılan HiSilicon tarafından geliştirilen özel bir işlemci mimarisidir. Android güvenlik dosyaları Kirin platformunda, diğer platformlara göre daha kapalı ve özel bir yapıya sahiptir. Bu platformda NVME, OemInfo, SecurityStorage, Modem Image, ModemLog ve ModemNVM gibi bölümler bulunur.

web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız
Dosya Adı Teknik Açıklama Fonksiyonu Servis Önemi
NVME Non-Volatile Memory Express bölümü Huawei cihazlarda IMEI ve temel kimlik bilgilerini saklar Kritik – IMEI ve kimlik yönetimi
OemInfo OEM bilgi bölümü Üretici bilgileri, model kodu ve bölge ayarları Yüksek – Bölge kilidi ve model bilgisi
SecurityStorage Güvenlik depolama bölümü Şifreleme anahtarları ve güvenlik verileri Kritik – Şifreleme ve güvenlik
Modem Image Modem görüntü bölümü Modem firmware ve yapılandırması Yüksek – Modem fonksiyonları
ModemLog Modem kayıt bölümü Modem aktivite kayıtları ve hata günlükleri Düşük – Tanı ve hata ayıklama
Any ModemNVM* Modem NVM dosyaları Modem Non-Volatile Memory yapılandırmaları Yüksek – Modem ayarlarının yönetimi

Kirin platformunda Android güvenlik dosyaları, Huawei’nin kendi geliştirdiği araçlar ve yöntemlerle yönetilir. Bu platform, diğerlerine göre daha kapalı bir ekosisteme sahip olduğu için teknik servis işlemleri daha karmaşık olabilir. NVME bölümü, cihazın IMEI ve temel kimlik bilgilerini sakladığı için en kritik bölümdür.

Huawei Mate 40 Pro gibi Kirin 9000 işlemcili cihazlarda, OEM INFO, NVME, MODEM SECURE, CERTIFICATION, MODEMNVM_FACTORY, MODEMNVM_BACKUP ve MODEMNVM_IMG gibi ek bölümler bulunur. Android güvenlik dosyaları Kirin platformunda, cihazın yüksek güvenlik standartlarını koruması için çok katmanlı bir yapıya sahiptir. Teknik servis uzmanlarının, Kirin cihazlarda işlem yaparken Huawei’nin özel araçlarını ve yöntemlerini bilmesi gerekmektedir.

8. OPPO Özel Güvenlik Dosyaları

OPPO, kendi özel güvenlik dosyası yapısına sahip olan bir üreticidir. Özellikle Qualcomm tabanlı UFS depolama kullanan OPPO cihazlarda, Android güvenlik dosyaları diğer platformlardan farklı bölümler içerir. OPPO cihazlarda oppostanvbk, oppodycnvbk, opporeserve1/2/3 ve Oppo_Custom gibi özel bölümler bulunur.

web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız
Dosya Adı Teknik Açıklama Fonksiyonu Servis Önemi
oppostanvbk OPPO statik NV yedekleme OPPO cihazlarda statik IMEI ve kimlik bilgileri Kritik – OPPO IMEI yönetimi
oppodycnvbk OPPO dinamik NV yedekleme Dinamik yapılandırma ve ağ ayarları Yüksek – Ağ yapılandırması
opporeserve1/2/3 OPPO rezerv bölümleri Sistem rezerv alanları ve yedekleme verileri Orta – Sistem yedekleme
Oppo_Custom OPPO özel bölümü Üretici özel ayarları ve yapılandırmalar Orta – Özel fonksiyonlar

OPPO cihazlarda Android güvenlik dosyaları, MSM Download Tool veya OPPO’nun özel servis araçları ile yönetilir. OPPO cihazlarda ayrıca Qualcomm platformunun standart ModemSt1, ModemSt2, FSG ve FSC bölümleri de bulunur. OPPO’nun özel bölümleri, cihazın markaya özgü güvenlik ve yapılandırma ayarlarını içerir.

OPPO MTK tabanlı cihazlarda ise NVRAM, NVDATA, Protect1, Protect2, OPPO RESERVE 1/2/3 ve OPPO_CUSTOM bölümleri bulunur. Android güvenlik dosyaları OPPO platformunda, cihazın marka kimliğini ve özel fonksiyonlarını korumak üzere tasarlanmıştır. Teknik servis uzmanlarının, OPPO cihazlarda işlem yaparken bu özel bölümlerin varlığını bilmesi ve gerekli yedeklemeleri yapması önemlidir.

9. Platformlar Arası Karşılaştırma

Android güvenlik dosyaları farklı platformlarda farklı isimlerde ve yapılarda bulunsa da, temel fonksiyonları benzerdir. Tüm platformlarda IMEI saklama, modem yapılandırması, güvenlik anahtarları ve cihaz kimliği yönetimi gibi ortak görevler bulunur. Aşağıdaki tablo, platformlar arasındaki benzerlikleri ve farklılıkları göstermektedir.

web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız
Fonksiyon MediaTek SPD Qualcomm Samsung Kirin OPPO
IMEI Saklama NVRAM L_fixnv_1/2 ModemSt1/2 EFS NVME oppostanvbk
Modem Yapılandırma NVDATA L_runtimenv_1/2 FSG/FSC CPEfs Modem Image ModemSt1/2
Güvenlik Anahtarları Protect1/2 ProdNV DevInfo Sec_Efs SecurityStorage oppodycnvbk
Seri Numarası NVRAM MiscData DevInfo Sec_Efs OemInfo oppostanvbk
Kalıcı Veriler Preloader Persist Persist MkEfs ModemNVM* opporeserve1/2/3

Bu karşılaştırma, Android güvenlik dosyalarının platformlar arasındaki benzerliklerini ortaya koymaktadır. Her platform kendi terminolojisini kullanmakla birlikte, temel güvenlik fonksiyonları ortaktır. Teknik servis uzmanlarının, bu benzerlikleri anlaması, farklı platformlarda çalışırken adaptasyonu kolaylaştırır.

10. Teknik Servis Uygulamaları ve Çözümler

Android güvenlik dosyaları ile ilgili teknik servis uygulamaları, cihazın durumuna ve sorunun niteliğine göre değişiklik gösterir. En yaygın senaryolar ve çözümler şunlardır:

10.1. IMEI Onarımı ve Yenileme

IMEI kaybı veya bozulması, Android güvenlik dosyaları ile ilgili en yaygın sorundur. Çözüm için:

  • İlgili platformun güvenlik dosyalarının yedeğinin alınması
  • Hex editör veya özel araçlarla NVRAM/EFS/ModemSt düzenlenmesi
  • Yedek dosyaların geri yüklenmesi
  • IMEI yenileme araçlarının kullanılması (Chimera, Octoplus, UMT vb.)

10.2. Yazılım Sonrası Güvenlik Dosyası Kurtarma

Yazılım güncellemesi veya yenilemesi sonrası güvenlik dosyalarının kaybolması durumunda:

  • Yazılım öncesi alınan yedeğin geri yüklenmesi
  • Fabrika yazılımı içindeki orijinal güvenlik dosyalarının çıkarılması
  • Benzer modelden alınan yedeğin adaptasyonu (dikkatli olunmalı)

10.3. Ağ Bağlantısı Sorunları

Baseband veya ağ bağlantısı sorunlarında:

  • ModemSt/FSG/EFS bölümlerinin kontrol edilmesi
  • Modem firmware’in yeniden yüklenmesi
  • Ağ yapılandırma dosyalarının onarılması

10.4. Güvenlik Dosyası Yedekleme Stratejileri

Profesyonel teknik servisler için önerilen yedekleme stratejisi:

  • Her işlem öncesi tam güvenlik dosyası yedeği alınması
  • Yedeklerin şifrelenmiş olarak saklanması
  • Çeşitli platformlar için standart yedekleme prosedürlerinin oluşturulması
  • Düzenli yedekleme arşivinin tutulması
Uzman Tavsiyesi: Android güvenlik dosyaları ile çalışırken her zaman orijinal ve test edilmiş araçları kullanın. Güvenilir olmayan araçlar, cihazın kalıcı olarak hasar görmesine neden olabilir.

11. Sonuç ve Öneriler

Android güvenlik dosyaları, modern akıllı telefonların vazgeçilmez bir parçasıdır ve teknik servis uzmanları için derin bir bilgi birikimi gerektirir. Bu makalede MediaTek, Qualcomm, Samsung, SPD, Kirin ve OPPO platformlarındaki güvenlik dosyalarını detaylı bir şekilde inceledik. Her platformun kendine özgü yapısı ve terminolojisi olsa da, temel prensipler benzerdir.

Teknik servis uzmanları için en önemli noktalar:

  • Android güvenlik dosyaları hakkında sürekli güncel bilgi sahibi olunması
  • Her işlem öncesi mutlaka yedekleme yapılması
  • Platforma özgü araç ve yöntemlerin doğru kullanılması
  • Güvenilir ve test edilmiş kaynaklardan bilgi edinilmesi
  • Yasal sınırlar içinde çalışılması ve kullanıcı gizliliğine saygı gösterilmesi

Android güvenlik dosyaları konusundaki bilgi birikiminizi artırmak ve profesyonel teknik servis eğitimi almak için www.ceptelefonutamirkursu.com adresini ziyaret edebilirsiniz. Bu platform, cep telefonu tamir teknisyenleri için kapsamlı eğitim materyalleri ve güncel teknik bilgiler sunmaktadır.

Kaynakça ve Referanslar

Bu makaledeki teknik bilgiler, aşağıdaki kaynaklardan derlenmiştir:

© 2026 Android Güvenlik Dosyaları Teknik Rehber. Tüm hakları saklıdır.

Bu makale teknik servis uzmanları ve eğitim amaçlı hazırlanmıştır.
