iPad Air 5 A2588 SPI EEPROM USB-C Pinout








Tarih :10.05.2026
● DOĞRULANMIŞ /
⚠ APPLE A15 — İLERİ DÜZEY

iPad Air 5 A2588
SPI EEPROM USB-C Pinout &
CD3217B13 Onarım Kılavuzu

iPad Air 5 A2588 SPI EEPROM test noktaları (CLK, MISO/CIPO, MOSI/COPI, CS, 3.3V, GND), Texas Instruments CD3217B13 USB-C PD denetleyicisinin işlevi, USB-C şarj ve veri iletimi arızalarının kök neden analizi ve A2696’dan aktarım dahil eksiksiz onarım prosedürü.

iPad Air 5 A2588 SPI EEPROM
CD3217B13 Pinout
USB-C Şarj Arızası
SPI EEPROM Yazma
iPad Air 5 USB-C Onarım
A2696 Uyumu
Texas Instruments
ceptelefonutamirkursu.com

§1 / CTK-A2588-SPI

Giriş ve Kapsam

Masanıza gelen bir iPad Air 5 A2588, USB-C kablosunu tanımıyor. Şarj almıyor, bilgisayara bağlandığında herhangi bir tepki vermiyor, aksesuar tanımıyor. Fiziksel incelemede konektör temiz, anakart sağlam. Sorun daha derinlerde: iPad Air 5 A2588 SPI EEPROM içeriği bozulmuş ya da USB-C PD denetleyicisi olan CD3217B13 entegresi devre dışı kalmış.

Bu kılavuz, görselde belgelenen gerçek bir saha çalışmasını —A2696 modelinden sökülen CD3217B13’ün A2588’e başarıyla aktarılması— temel alarak hazırlanmıştır. İçerik; pinout haritası, entegre kimliği, arıza mantığı ve adım adım onarım prosedürünü kapsar. Döküman, ceptelefonutamirkursu.com ileri düzey Apple tablet teknik servis müfredatının bir parçasıdır.

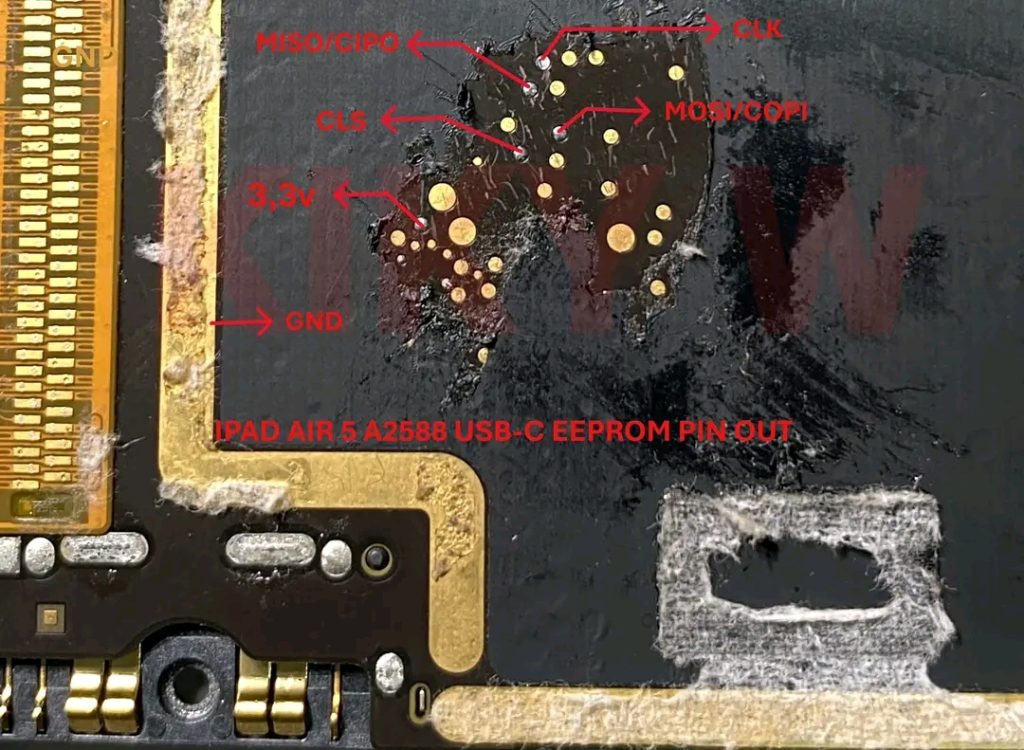

GÖRSEL 01 — iPad Air 5 A2588 SPI EEPROM Test Pad Bölgesi (Gerçek Saha Fotoğrafı)

Görsel 1: iPad Air 5 A2588 anakartında USB-C EEPROM SPI test noktaları. Koruyucu bant kaldırılmış; CLK, MISO/CIPO, MOSI/COPI, CS (CLS), 3.3V ve GND pad’leri kırmızı etiketle işaretlenmiş. USB-C konektörü sol alt köşede görülmektedir.
1778394453270 Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi Ipad şarj olmuyor

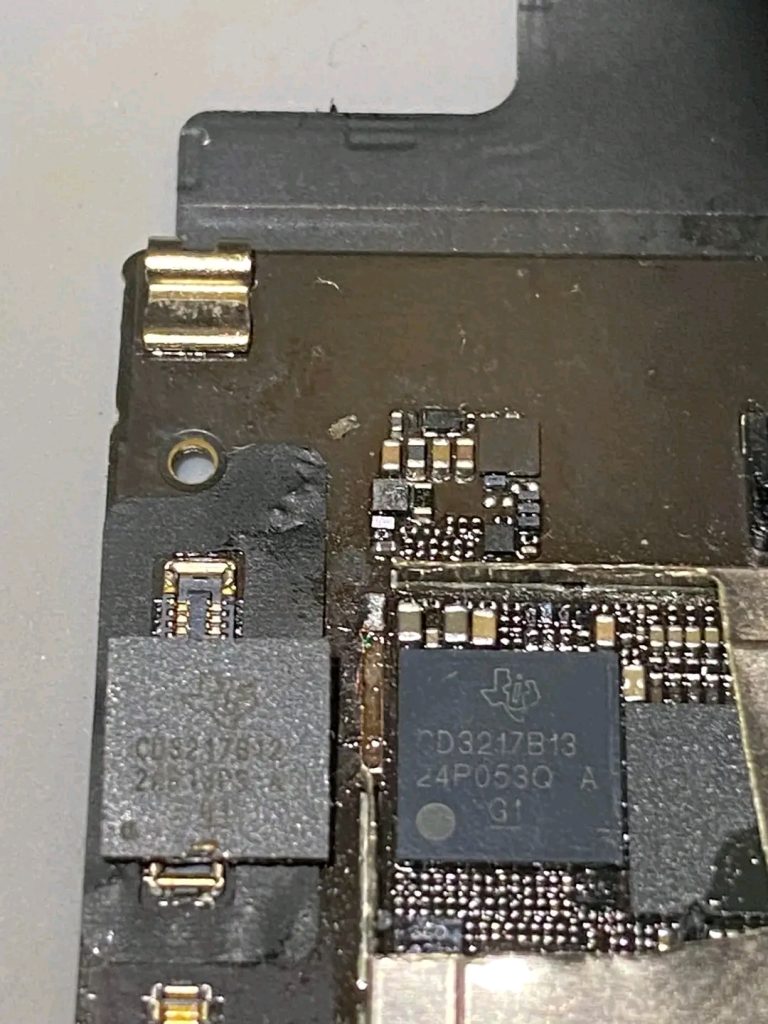

GÖRSEL 02 — CD3217B13 Entegresi (A2696’dan Sökülen, A2588’e Takılan)

Görsel 2: CD3217B13 entegresi. Sol üstte CD3217B12 (hasarlı/eski), sağda CD3217B13 (A2696’dan sökülen, çalışan). “Big dot” olarak bilinen büyük pad referans noktası belirgin şekilde görülmektedir.
// Neden Bu İki Bileşen Birlikte İnceleniyor?

SPI EEPROM, CD3217B13 entegresinin başlangıç konfigürasyonunu ve USB-C güç dağıtımı (PD) protokol parametrelerini saklar. Entegre bozulduğunda EEPROM içeriği kaybolabilir; EEPROM bozulduğunda entegre doğru başlatılamaz. İki bileşen işlevsel olarak birbirine bağımlıdır.

§2 / CTK-A2588-SPI

iPad Air 5 A2588 SPI EEPROM Pinout Haritası

Apple, iPad Air 5 A2588 SPI EEPROM bağlantı noktalarını anakart üzerinde gizli test pad’leri olarak bırakır. Bu pad’ler standart 4 telli SPI protokolünü izler ve üzerine güç hattı (3.3V) ile GND eklenmiştir. Toplam altı kritik nokta bulunur.

// A2588 SPI EEPROM Pinout — 6 Hat / Saha Doğrulamalı
CLK
Serial Clock — Saat Hattı
SPI saat sinyali. Master (programlayıcı) tarafından üretilir. EEPROM bu sinyale senkronize olarak veri okur/yazar.
Max 3.3V · Çift yönlü saat
MISO
CIPO — Peripheral Out, Controller In
EEPROM’dan programlayıcıya veri akışı. Okuma işleminde bu hat aktiftir; yeni JEDEC adıyla CIPO (Controller In, Peripheral Out).
3.3V logic · Output from EEPROM
MOSI
COPI — Controller Out, Peripheral In
Programlayıcıdan EEPROM’a veri akışı. Yazma ve komut iletiminde bu hat aktiftir. Yeni adıyla COPI (Controller Out, Peripheral In).
3.3V logic · Input to EEPROM
CS
CLS — Chip Select / Slave Select
Chip Select: aktif-düşük (active-low) sinyal. Bu hat LOW olduğunda EEPROM iletişime açılır; HIGH’ta devre dışıdır. Birden fazla SPI cihazı varsa seçici olarak çalışır.
Active LOW · 3.3V nominal
3.3V
VCC — EEPROM Güç Beslemesi
EEPROM’un çekirdek besleme voltajı. SPI standart arayüz voltajıyla uyumludur. Bu hat izole edilmeden ölçüm yapılmamalıdır.
3.3V ±5% · Max 100mA
GND
Ground — Ortak Referans Toprağı
Tüm sinyal hatları için referans potansiyeli. Programlayıcı GND’si ile cihaz GND’si ortak noktada bağlanmalıdır; aksi halde voltaj kayması okuma hatalarına yol açar.
0V referans · Her zaman önce bağla
⚠ Web sitemizdeki tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız.
Pin Adı Yeni Adı (JEDEC) Yön Voltaj Fonksiyon Aktif Durum
CLK SCLK Master → Slave 3.3V Saat sinyali Her zaman
MISO / CIPO CIPO Slave → Master 3.3V Veri çıkışı (EEPROM→) Okuma sırasında
MOSI / COPI COPI Master → Slave 3.3V Veri girişi (→EEPROM) Yazma sırasında
CS / CLS SS / CS Master → Slave 3.3V Chip Select Aktif LOW
3.3V VCC Güç 3.3V ±5% Besleme Her zaman
GND GND / VSS Referans 0V Toprak referansı Her zaman
// Saha Notu: Pad Konumu Tespiti

A2588 anakartında SPI EEPROM test padleri, USB-C konektörünün hemen sağ üst köşesinde, bantın altında gizlidir. Bant kaldırma işlemi için 70°C ısıtılmış bıçak ucu ya da spesifik flux ile ısı uygulanabilir. Görselde görüldüğü üzere pad’ler küçük ve hassastır; mikro lehimleme becerisi gerektirir.

§3 / CTK-A2588-SPI

CD3217B13 Entegresi: Kimlik, Görev ve Mimari

Texas Instruments tarafından üretilen CD3217B13, Apple tabletlerinde USB-C güç dağıtımını (USB Power Delivery) ve müzakere protokolünü yöneten özel bir entegredir. Apple onu bağımsız bir satın alınan bileşen olarak değil, kendi sistem tasarımının ayrılmaz parçası olarak entegre etmiştir. Bu nedenle entegre hem donanım hem yazılım (EEPROM) konfigürasyonuna ihtiyaç duyar.

CD3217B13
Texas Instruments — USB-C PD Controller / Retimer

SAHA DOĞRULAMALI

Üretici
Texas Instruments
Seri
CD3217Bxx
Paket
BGA (düz yüzeyli)
Besleme
3.3V
Arayüz
SPI + I²C + USB-C
USB PD Versiyonu
USB PD 3.0
Referans Nokta
Büyük dot (Big Dot)
Uyumlu Modeller
A2588, A2589, A2696+

CD3217B13’ün Cihaz İçindeki Görevi

Bu entegre, USB-C konektörü ile A15 Bionic işlemcisi arasında bir köprü işlevi görür. Sadece şarj protokolünü değil; DisplayPort sinyalini, USB veri transferini ve konnektör yönelimini (flipping) de yönetir. Başlangıç konfigürasyonunu SPI EEPROM’dan okur ve buna göre sistem komponentleriyle anlaşma yapar.

// CD3217B13 — Sistem İçi Sinyal Akışı
USB-C Konektör
──CC1/CC2──▶
CD3217B13
──PD Müzakere──▶
Şarj IC
(USB-PD 3.0 güç sözleşmesi)
USB-C Konektör
──USB 3.2──▶
CD3217B13
──Retimed──▶
A15 USB Hub
(veri hızı yeniden zamanlama)
SPI EEPROM
──Boot Config──▶
CD3217B13
──Init──▶
Tüm USB-C Blokları
(başlangıç konfigürasyonu)
EEPROM BOZUK
──Hatalı Config──▶
CD3217B13
──BOOT FAIL──▶
USB-C ÖLÜM
(şarj ve veri yok)
// CD3217B12 — Eski / Hasarlı
ModelCD3217B12
DurumDevre dışı / hasarlı
Kaynak cihazA2588 (orijinal)
Pin uyumuDoğrula
EEPROM konfigürasyonuOkunamıyor
// CD3217B13 — Aktarılan / Çalışan
ModelCD3217B13
DurumAktif / çalışıyor
Kaynak cihazA2696 (iPad Pro)
Pin uyumuOnaylandı
EEPROM konfigürasyonuYazıldı & çalışıyor
// Büyük Dot (Big Dot) Referansı

BGA paketi olan CD3217B13’te “büyük dot” olarak bilinen büyük pad, pin 1 referans noktasıdır. Sökme ve lehimleme sırasında bu noktanın şemadaki konumla eşleştirilmesi zorunludur. Yanlış yönlendirme entegrenin tüm hatlarını ters bağlar ve anında hasar oluşabilir.

§4 / CTK-A2588-SPI

Arıza Kök Neden Analizi

iPad Air 5 A2588’de USB-C şarj veya veri iletimi arızalarının iki temel kaynağı vardır: EEPROM içeriğinin bozulması ya da CD3217B13 entegresinin devre dışı kalması. Bu iki neden birbirini tetikleyebilir ve çoğu zaman birlikte görülür. Aşağıda tanımlanan arıza belirtileri, kök nedene doğrudan işaret eder.

KRİTİK BELIRTI 01
Şarj Hiç Başlamıyor
USB-C kablo takılı iken batarya şarj göstergesi hiç görünmüyor. Şarj cihazı tanınmıyor. Güç kaynağı akım çekimi sıfır. EEPROM PD konfigürasyonu okunamıyor ya da CD3217B13 başlatılamamış demektir.
KRİTİK BELİRTİ 02
Bilgisayar Cihazı Görmüyor
USB bağlantısında cihaz hiçbir bilgisayarda listede görünmüyor. iTunes/Finder tanımıyor. Retimer (CD3217B13) USB 3.2 sinyal yeniden zamanlama işlevi durmakta; bu doğrudan USB bağlantı hattının kesilmesine yol açar.
İKİNCİL BELİRTİ 03
Sadece Belirli Kabloda Şarj
Bazı kablolarda şarj çalışıyor, bazılarında çalışmıyor. PD müzakeresi kısmen başarısız; 5W sabit voltajla çalışıyor ama hızlı şarj (20W) devreye giremiyor. EEPROM konfigürasyonu bozuk ama tamamen yok değil.
İKİNCİL BELİRTİ 04
Aksesuar Tanımıyor
Apple Pencil 2, Magic Keyboard veya USB-C hub bağlandığında cihaz tepki vermiyor. USB-C çoklayıcı protokolü CD3217B13 üzerinden yürütülür; entegre yanıt vermediğinde tüm aksesuarlar pasif kalır.
OLUMLU İŞARET 05
Ekran Çalışıyor, Sistem Açılıyor
Cihaz pil varken açılıyor, ekran çalışıyor. Bu durum A15 Bionic işlemcisinin sağlıklı olduğunu ve sorunun yalnızca USB-C alt sisteminde olduğunu gösterir. EEPROM/CD3217B13 onarımı ile tam kurtarım yüksek ihtimalle mümkündür.
KRİTİK BELİRTİ 06
DFU/Recovery Modu Bağlanmıyor
iTunes veya 3UTools üzerinden DFU moduna geçmeye çalışıldığında bağlantı kurulamıyor. Hem veri hem şarj hattı tamamen kesilmiş demektir. Bu durumda önce SPI EEPROM sorununu çözmeden yazılım müdahalesi yapılamaz.

Kök Nedenin Belirlenmesi: EEPROM mu, IC mi?

Teknisyen olarak en kritik soru şudur: önce mi EEPROM bozuldu, yoksa CD3217B13 mı yandı? Bu soruyu cevaplamak onarım yolunu belirler. Eğer EEPROM bozulmuşsa IC sağlıklıdır ve sadece yeniden yazma yeterlidir. Eğer IC yanmışsa önce IC değişimi, ardından EEPROM yazımı gerekir.

⚠ Web sitemizdeki tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız.
Test EEPROM Bozuksa CD3217B13 Yanmışsa Her İkisi de Sorunluysa
SPI Okuma denemesi Hatalı / bozuk veri döner Hiç yanıt yok Hiç yanıt yok
3.3V hat ölçümü Mevcut (3.2–3.4V) Düşük ya da 0V 0V ya da kısa devre
CLK sinyali Salınım mevcut Salınım yok Salınım yok
CS (CLS) tepkisi LOW’da yanıt var Yanıt yok Yanıt yok
IC ısısı Normal (oda sıcaklığı) Aşırı ısınma Ölü soğuk ya da yanık
Onarım yolu Sadece EEPROM yeniden yaz IC değiştir + EEPROM yaz IC değiştir + EEPROM yaz

§5 / CTK-A2588-SPI

Onarım Prosedürü: EEPROM Yazımı ve IC Aktarımı

Görseldeki çalışma, A2696 modelinden sökülen CD3217B13’ün A2588’e başarıyla aktarılmasını ve ardından SPI EEPROM’un doğru dosyayla yeniden yazılmasını kapsamaktadır. Bu iki adımlı prosedür, USB-C işlevini tamamen restore etmiştir.

5.1 — SPI EEPROM Yeniden Yazma Prosedürü

// Prosedür P-A2588-EEPROM-01 — SPI EEPROM Yazımı
1

Cihazı hazırla: iPad Air 5 anakartını söküp temizle. USB-C konektörünün yakınındaki bant bölgesini 70°C ısı ile yumuşatarak pad’leri açığa çıkar. Pad’lere zarar vermeme konusunda dikkatli ol.

2

SPI programlayıcıyı bağla: CH341A, FT232H veya uyumlu bir SPI programlayıcı kullan. Bağlantı sırası:

GND → CLK → CS → MOSI → MISO → 3.3V
3

Mevcut içeriği oku: Yazılım aracılığıyla (flashrom, AsProgrammer vb.) mevcut içeriği oku. EEPROM tanınıyorsa içeriği yedekle. Tamamen tanınmıyorsa IC değişimine geç.

4

Doğru dosyayı edin: A2588 modeline ait orijinal EEPROM dump dosyasını kullan. Linke bakınız: drive.google.com bağlantısı görselde paylaşılmıştır. Yanlış model dosyası USB-C’yi tamamen devre dışı bırakır.

5

Sil ve yaz: Önce EEPROM’u tamamen sil (Erase), ardından doğru dosyayı yaz (Write). Yazma sonrası verify adımıyla içeriği doğrula.

Erase → Write → Verify → ✓ Eşleşme beklenir
6

Test et: Anakartı cihaza tak, USB-C kablo ile şarj ve iTunes bağlantısını test et. Başarılıysa pad’lere bant uygula ve kapat.

5.2 — CD3217B13 IC Aktarım Prosedürü (A2696 → A2588)

⚠ BGA Sökme — Kritik Uyarı

CD3217B13, BGA (Ball Grid Array) paketli bir entegredir. Sökme işlemi için infrared ya da hot air rework istasyonu gereklidir. Yanlış sıcaklık profili komşu bileşenleri hasar gösterir ya da BGA pad’lerini kalıcı olarak kaldırır. Bu işlemi deneyimsiz olarak uygulamayın.

// Prosedür P-A2588-IC-02 — CD3217B13 Aktarımı (A2696 → A2588)
1

Kaynak cihazı belirle: iPad Pro A2696 modelinden CD3217B13 entegresini çıkar. Önce görsel referans alarak “büyük dot” konumunu işaretle. Bu referans, montaj yönünü belirler.

2

Sıcaklık profili: A2696’dan sökme için önce flux uygula. IR rework istasyonunda alt ısıtma 150°C, üst 320–340°C. BGA kürelerinin erimesini bekle; asla zorla çekme.

3

Reballing: Sökülen CD3217B13’ün pad’lerini temizle. Uygun BGA reballing stencil kullanarak yeni lehim toplarını yerleştir. Düzgün küresel form beklenir.

4

A2588’e montaj: Hedef anakart pad’lerini flux ile hazırla. Entegrenin büyük dot’unu şema referansıyla hizala. Yavaş ısıtarak (alt ısı 130°C) lehim kürelerini eritip oturttur.

5

EEPROM yazımı: IC montajı tamamlandıktan sonra yukarıdaki §5.1 prosedürüne göre EEPROM’u sil ve A2588’e ait doğru dump dosyasıyla yaz.

6

Fonksiyon testi: Şarj, USB veri, DFU modu ve aksesuar (Apple Pencil 2) testlerini yap. Tümü çalışıyorsa onarım başarılı.

// Doğrulanan Sonuç

Görseldeki saha çalışmasında A2696’dan sökülen CD3217B13 (big dot), A2588 anakartına başarıyla aktarılmış ve doğru EEPROM dosyasının yazılmasının ardından USB-C şarj, veri transferi ve aksesuar tanıma işlevleri tamamen restore edilmiştir.

§6 / CTK-A2588-SPI

Saha Ölçüm Protokolü

SPI EEPROM okuma denemesinden önce anakart üzerinde belirli voltaj ve direnç ölçümleri yapılmalıdır. Bu ön testler hem EEPROM’un durumunu netleştirir hem de CD3217B13’ün güç aldığını doğrular.

⚠ Web sitemizdeki tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız.
Ölçüm Noktası Ölçüm Türü Beklenen Değer Güç Durumu Sapma → Sonuç
3.3V Pad — GND Voltaj DC 3.1V – 3.4V Güç açıkken 0V ise regülatör arızası; >3.5V ise aşırı voltaj
3.3V Pad — GND Direnç (Ω) > 2 kΩ Güç kapalıyken <100Ω ise EEPROM ya da IC kısa devre
CLK Pad Osiloskopta Kare dalga, 1–10 MHz Programlayıcı bağlı Sinyal yoksa kablo ya da programlayıcı sorunu
CS Pad — GND Direnç (Ω) 5 kΩ – 50 kΩ Güç kapalıyken 0Ω → kısa devre; MΩ → pull-up kopuk
MISO Pad Voltaj DC 3.3V (okuma sırasında) Okuma komutu varken Hep 0V ise EEPROM yanıt vermiyor
CD3217B13 — GND Diyod modu (ön yön) 0.4V – 0.7V Güç kapalı 0V → kısa; OL → açık devre (yanık)
// CH341A Kullanıcıları İçin Kritik Not

CH341A programlayıcı, standart 5V I/O çıkışıyla gelir. Bu programlayıcıyı 3.3V adaptör modülü olmadan kullanmak EEPROM’a 5V uygular ve kalıcı hasar verebilir. İşlem yapmadan önce 3.3V modunu aktif edin ya da FT232H/RP2040 tabanlı alternatif kullanın.

§7 / CTK-A2588-SPI

Hata Tanılama Tablosu

SPI programlayıcı yazılımlarında ve fonksiyon testlerinde karşılaşılan en yaygın hatalar, olası kök nedenleri ve çözüm yolları aşağıda sistematik biçimde ele alınmıştır.

⚠ Web sitemizdeki tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız.
Hata / Belirti En Olası Neden İlk Adım İkinci Adım Risk
EEPROM tanınmıyor Yanlış kablo bağlantısı Pinleri şemayla karşılaştır CS ve CLK’yı özellikle kontrol et ORTA
Verify hatası (yazma sonrası) Hatalı dump dosyası ya da temas sorunu Doğru model dosyasını kullan Pad’leri temizle, tekrar yaz ORTA
Şarj hâlâ çalışmıyor EEPROM doğru ama IC hâlâ bozuk CD3217B13’ü ısı kamerasıyla kontrol et IC değişimine geç YÜKSEK
EEPROM okuyor ama hata veriyor Pad’de lehim köprüsü ya da bant kalıntısı Mikroskopla pad bölgesini incele Flux ile temizle, yeniden temas kur ORTA
Yalnızca 5W şarj çalışıyor EEPROM kısmen bozuk, PD müzakeresi hatalı EEPROM içeriğini A2588 dump ile karşılaştır Tam silme + yeniden yazma ORTA
IC montaj sonrası aşırı ısınma Big dot yanlış hizalanmış Hemen güç kes IC sök, yeniden hizala KRİTİK
DFU bağlantısı yok Her iki sorun da mevcut SPI EEPROM’u oku ve IC’yi diyot test et Tam prosedürü baştan uygula KRİTİK

§8 / CTK-A2588-SPI

Sık Sorulan Sorular

iPad Air 5 A2588 SPI EEPROM dosyasını nereden bulabilirim?
Görselde paylaşılan Google Drive bağlantısı (drive.google.com/…/1YJVbBOCbSREFO5SON7n6Xt0PDlqkfPnW) A2588’e ait test edilmiş EEPROM dump dosyasını içermektedir. Ayrıca NSFW Lab, GSM Forum ve uzman Apple servis toplulukları bu dosyaları paylaşmaktadır. Her zaman model numarasını (A2588) doğrulayın; A2589 veya A2696 dosyaları uyumsuz olabilir.
CD3217B13 yerine CD3217B12 kullanılabilir mi?
İki entegre arasındaki minor revizyon farkı dolayısıyla doğrudan değiştirme çalışabilir, ancak garanti edilmez. Saha raporlarında B12’den B13’e geçişin sorunsuz çalıştığı görülmüştür. Tersi yönde (B13 → B12) daha az test edilmiştir. EEPROM dosyasının her koşulda yeniden yazılması gerektiğini unutmayın.
CH341A ile bu EEPROM yazılabilir mi?
Evet, yazılabilir; ancak CH341A’nın varsayılan I/O voltajı 5V’tur. 3.3V dönüştürücü modül eklemeden kullanmak EEPROM’u kalıcı olarak bozar. Modül eklendiğinde ve flashrom yazılımıyla doğru IC modeli seçildiğinde başarılı yazma mümkündür.
EEPROM yazıldı ama USB-C hâlâ çalışmıyor, ne yapmalıyım?
Bu durumda sorun CD3217B13 entegresindedir. EEPROM yazımı yalnızca konfigürasyon sorununu çözer; fiziksel arıza olan IC’yi düzeltemez. §5.2 prosedürünü izleyerek A2696 modelinden sağlıklı bir CD3217B13 aktarın ve ardından EEPROM’u yeniden yazın.
Bu onarım sonrası Apple Pencil 2 çalışır mı?
Evet. CD3217B13 ve EEPROM düzgün çalıştığında USB-C üzerinden yürütülen tüm aksesuar protokolleri restore olur; Apple Pencil 2, Magic Keyboard ve USB-C hub’lar dahil tüm aksesuarlar normal çalışır.

§9 / CTK-A2588-SPI

Dış Kaynaklar ve Referanslar

Bu kılavuzda kullanılan teknik veriler ve saha doğrulaması aşağıdaki dış kaynaklara dayanmaktadır. EEPROM dump dosyası ile ilgili kaynağa doğrudan erişim sağlanabilir.

📁
iPad Air 5 A2588 — SPI EEPROM Dump Dosyası
drive.google.com · Saha doğrulamalı, CD3217B13 ile test edildi

İNDİR



TI
Texas Instruments — CD3217B13 Ürün Sayfası
ti.com · USB-C PD Controller datasheet ve teknik dökümanlar

DATASHEET



🎓
ceptelefonutamirkursu.com — Apple Servis Eğitimleri
ceptelefonutamirkursu.com · iPad, iPhone ileri düzey onarım kılavuzları

EĞİTİM



🔧
GSM Forum — Teknik Servis Topluluğu
gsm-forum.com · Apple tablet EEPROM ve IC onarım tartışmaları

TOPLULUK

    • Mert_Egitim

    Benzer İçerik

    Cep Telefonu Besleme Hatları Arızası ve Tamiri
    • Mayıs 12, 2026



    Cep Telefonu Besleme Hatları Arızası ve Tamiri: Anakart Elektrik Hattı Kapsamlı Rehber

    İçindekiler

    Cep telefonu tamir kursumuzda Modern akıllı telefonların anakartlarını, karmaşık bir güç dağıtım ağına sahip mikro ölçekli devreleri inceleyeceğiz . Bu devrelerin her birinin stabil çalışabilmesi için farklı voltaj seviyelerinde, farklı zamanlarda ve farklı akım kapasitelerinde enerji sunulması gerekmektedir. Cep telefonu besleme hatları, bataryadan alınan ham enerjiyi anakart üzerindeki işlemci, RAM, ekran sürücü, kamera modülü ve iletişim çipleri gibi tüm alt sistemlere ulaştıran elektriksel arterler olarak tanımlanabilir. Bu hatlardan birinde meydana gelen en küçük arıza, cihazın tamamen kullanılamaz hale gelmesinden tutun da, yeniden başlatma döngülerine, ekran donmalarına, ağ bağlantısı kopmalarına ve ses kayıplarına kadar geniş bir yelpazede sorunlara yol açabilmektedir. Bu kapsamlı teknik inceleme yazısında, cep telefonu anakartındaki besleme hatlarının yapısı, işleyişi, arıza teşhis metotları ve profesyonel onarım teknikleri detaylandırılacaktır.

    Cep Telefonu Besleme Hatları Nedir ve Nasıl Çalışır?

    Cep telefonu besleme hatları, anakart üzerindeki bakır katmanlardan oluşan ve enerjiyi kaynaktan (batarya), entegreye (elektronik komponentler), ekran, kamera v. s. taşıyan iletken yollar bütünüdür. Bu hatlar sadece pasif iletkenler değil, aynı zamanda voltaj regülasyonu, akım sınırlama, gürültü filtreleme ve aşırı gerilim koruması gibi fonksiyonları da yerine getiren aktif bir güç dağıtım şebekesidir. Enerji akışı genellikle şu sırayla gerçekleşir:

    Batarya hücreleri ham voltajı (genellikle 3.7V-4.2V arası) VBAT hattı üzerinden PMIC’e (Power Management Integrated Circuit) iletir. PMIC, bu ham voltajı farklı alt devrelerin ihtiyaç duyduğu seviyelere dönüştürür, regüle eder ve zamanlamasını kontrol eder. Regüle edilmiş voltajlar, bobinler (indüktörler) ve kondansatörlerden oluşan LC filtre aşamalarından geçerek, son komponentlere ulaştırılır.

    Besleme hatları teknik olarak üç ana kategoriye ayrılmaktadır: Birincisi, cihazın bekleme durumunda bile sürekli enerji alması gereken temel hatlardır (always-on lines). İkincisi, cihaz açıldığında işlemci ve RAM gibi kritik bileşenleri besleyen ana güç hatlarıdır (main power rails). Üçüncüsü ise, belirli fonksiyonlar aktif hale getirildiğinde devreye giren yardımcı hatlardır (auxiliary lines). Örneğin kamera modülü sadece kamera uygulaması açıldığında enerji alırken, RTC (Real Time Clock) devresi cihaz kapalıyken bile beslenmeye devam eder. Bu hiyerarşik yapıyı anlamak, cep telefonu besleme hatları arızası teşhisinde temel bir ön koşuldur.

    Teknik Not: Besleme hatlarındaki voltaj değerleri, cihazın çalışma durumuna göre dinamik olarak değişebilir. Örneğin VCORE hattı, işlemci yüküne bağlı olarak 0.7V ile 1.1V arasında sürekli olarak ayarlanır. Bu değişimi anlamayan bir teknisyen, normal çalışma aralığındaki bir voltajı arıza olarak yorumlayabilir.

    VBAT Hattı: Telefonun Can Damarı ve Arıza Belirtileri

    VBAT hattı, cep telefonu anakartındaki en temel ve en kritik akım (A) iletim yoludur. Batarya konnektöründen çıkan pozitif uç (B+), doğrudan VBAT hattına bağlanır ve bu hat üzerinden enerji dağıtımına başlar. Nominal çalışma voltajı 3.7V ile 4.2V arasında değişen bu hat, PMIC’e, şarj devresine ve bazı doğrudan batarya voltajıyla çalışan yüksek güçlü devrelere enerji sağlar. VBAT hattının fiziksel bütünlüğü, cihazın en temel düzeyde hayatta kalması için zorunludur. Bu hatta ait PCB (anakart)  katmanları genellikle ana-kartın en kalın ve en geniş bakır hatlarıdır çünkü yüksek akım taşıma kapasitesine ih-tiyaç duyarlar.

    VBAT hattında meydana gelebilecek arızalar ve bunların belirtileri şunlardır: Short Circuit (kısa devre) durumunda, batarya konnektörüne bağlandığında anormal derecede yüksek akım çekimi gözlemlenir ve cihaz hiç tepki vermez. Hattın bir noktasında kopukluk olması durumunda ise, batarya voltajı PMIC’e ulaşamaz ve cihaz “ölü” görünür. Zayıf bağlantı veya oksidasyon durumlarında, cihaz rastgele kapanabilir, şarj olmaz veya aşırı ısınma yaşanabilir. Teknik servis uzmanlarının ilk teşhis adımı genellikle VBAT hattının batarya konnektöründen PMIC’e kadar olan bölümünde süreklilik ve voltaj ölçümü yapmaktır.

    ★ NOT: Web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    Parametre VBAT Hattı Değeri Ölçüm Noktası Arıza Belirtileri
    Nominal Voltaj 3.7V – 4.2V (Li-ion/Li-Po) Batarya konnektörü (+) ucu Voltaj yoksa batarya veya konnektör arızalı
    Kısa devre Durumu Akımı 1.0A+ (anormal yüksek) DC power supply üzerinden Ani yüksek çekim, ısınma, cihaz açılmaz
    Açık Devre (Kopuk) 0.0V (batarya bağlıyken) PMIC VBAT giriş pini Telefon ölü, şarj göstergesi yok
    Düşük Voltaj 3.3V altı (batarya doluyken) Bobin çıkışları ve kondansatörler Yetersiz güç, rastgele kapanma, performans düşüklüğü

    PMIC ve Ana Besleme Devresi İşleyişi

    PMIC (Power Management Integrated Circuit), cep telefonu anakartındaki güç dağıtım merkezidir. Bu entegre devre, VBAT hattından aldığı ham batarya voltajını, anakart üzerindeki farklı alt sistemlerin ihtiyaç duyduğu çok sayıda farklı voltaj seviyesine dönüştürür. Örneğin işlemci çekirdekleri 0.7V-1.1V arasında çalışırken, RAM modülleri 1.1V, ekran sürücü devreleri ise daha yüksek voltajlar gerektirebilir. PMIC’in görevi sadece voltaj dönüşümü değil, aynı zamanda bu voltajların hangi sırayla, hangi zamanlamayla ve hangi koşullarda aktif hale getirileceğini kontrol etmektir. Cihazın açılış sırası (power-on sequence), doğrudan PMIC’in yazılım ve donanım mantığı tarafından yönetilir.

    PMIC devresinin çıkışlarında genellikle bobinler (indüktörler) ve kondansatörler bulunur. Bobinler, DC-DC dönüştürücülerin (buck/boost converters) çıkış filtreleme elemanları olarak görev yapar ve voltaj dalgalanmalarını (ripple) azaltır. Kondansatörler ise ani akım taleplerini karşılamak için enerji rezervuarı görevi görür ve yük değişimlerinde voltajın stabil kalmasını sağlar. Bir teknisyen cep telefonu besleme hatları arızası teşhisi yaparken, PMIC çıkışlarındaki bobinlerin ve kondansatörlerin fiziksel durumunu (şişme, yanık izi, oksidasyon) mutlaka gözlemlemelidir. Çünkü bu pasif komponentlerdeki arızalar, sıklıkla PMIC’in kendisinin yanmış olduğunu veya aşırı yük altında olduğunu işaret eder.

    ★ NOT: Web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    PMIC Fonksiyonu Açıklama Arıza Etkisi Tanı Yöntemi
    Voltaj Regülasyonu VBAT voltajını alt seviyelere indirgeme (buck) veya yükseltme (boost) Yanlış voltaj çıkışı, komponent hasarı Çıkış pinlerinde voltaj ölçümü
    Güç Sıralaması (Power Sequencing) Besleme hatlarının açılış sırasını kontrol etme Cihaz boot etmiyor, donma, reset döngüsü Oscilloskop ile sıralama analizi
    Şarj Kontrolü Batarya şarj akımını ve voltajını yönetme Şarj olmama, aşırı ısınma, batarya şişme Şarj voltajı ve akım ölçümü
    Thermal Management Aşırı ısınma koruması ve termal kısıtlama Yanlış termal kapanma, performans düşüklüğü Termal kamera ile sıcaklık haritalaması

    VPH_PWR Hattı: İşlemci ve RAM Güç Yolu

    VPH_PWR (VPH Power Rail), modern akıllı telefon anakartlarındaki en kritik ana besleme hatlarından biridir. PMIC tarafından üretilen ve genellikle 3.0V ile 4.4V arasında değişen bu hat, sistem işlemcisine (CPU/AP), RAM modülüne, RF (radyo frekans) devrelerine ve ekran sürücü entegrelerine enerji sağlar. VPH_PWR hattının stabilitesi, cihazın genel performansı ve kararlılığı için doğrudan belirleyicidir. Bu hatta uygulanan voltaj dalgalanmaları, işlemcinin saat sinyallerini (clock signals) bozabilir ve sistem çökmelerine yol açabilir.

    VPH_PWR hattı arızalarının tipik belirtileri şunlardır: Tam kısa devre durumunda cihaz hiç açılmaz ve DC power supply üzerinde anormal yüksek akım çekimi görülür. Kısmi kısa devre veya düşük voltaj durumunda cihaz boot logosunda takılı kalabilir, sürekli yeniden başlayabilir veya açıldıktan kısa süre sonra kapanabilir. PMIC’in VPH_PWR çıkış devresinin hasar görmesi durumunda ise, bu hat üzerindeki voltaj tamamen kaybolur veya belirgin şekilde düşer. Teknik servis uzmanları, VPH_PWR arızalarını teşhis ederken öncelikle PMIC çıkışındaki bobin üzerinde voltaj ölçümü yapmalı, ardından hattın işlemci ve RAM bölgesine kadar olan sürekliliğini kontrol etmelidir.

    VCORE ve VDD_RAM Voltaj Hatları Teknik Analizi

    VCORE hattı, sistem işlemcisinin çekirdek (core) birimlerine özel olarak besleme sağlayan düşük voltajlı, yüksek hassasiyetli bir güç yoludur. Çalışma voltajı genellikle 0.7V ile 1.1V arasında değişir ve işlemci yüküne göre dinamik olarak ayarlanır (DVFS – Dynamic Voltage and Frequency Scaling). VCORE hattının en belirgin özelliği, çok yüksek akım değişim hızlarına (di/dt) cevap verebilme gereksinimidir. Bu nedenle, işlemci yakınlarında çok sayıda küçük kapasiteli kondansatör (decoupling capacitor) bulunur. Bu kondansatörlerin birinde meydana gelen kısa devre , VCORE hattının tamamen çökmesine ve cihazın açılmamasına neden olabilir.

    VDD_RAM hattı ise RAM modülünün beslenmesini sağlayan ve genellikle 1.1V sabit voltajda çalışan bir güç yoludur. RAM’in veri bütünlüğü, bu hattın voltaj stabilitesine doğrudan bağlıdır. VDD_RAM hattında meydana gelen voltaj düşüklüğü veya gürültü, bellek okuma/yazma hatalarına, dolayısıyla da sistem donmalarına veya boot döngülerine yol açar. Teknik servislerde karşılaşılan “logo da takılı kalma” sorunlarının önemli bir kısmı, VDD_RAM hattının yetersiz beslenmesinden kaynaklanmaktadır. Bu hatların teşhisinde, multimetre ile bobin çıkışlarındaki voltajın yanı sıra, osiloskop ile AC gürültü ve dalgalanma ölçümü de yapılmalıdır.

    ★ NOT: Web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    Hat Adı Nominal Voltaj Beslenen Komponent Arıza Belirtileri Ölçüm Noktası
    VCORE 0.7V – 1.1V (dinamik) CPU / AP Çekirdekleri Cihaz açılmaz, yeniden başlatma, ısınma PMIC çıkış bobini, CPU yakını kondansatörler
    VDD_RAM 1.1V (sabit) RAM Modülü (LPDDR4X/LPDDR5) Logo takılma, siyah ekran, donma RAM çipi yakını bobin ve kondansatörler
    VPH_PWR 3.0V – 4.4V CPU, RAM, RF, Ekran Boot fail, yüksek akım, PMIC ısınması PMIC çıkış bobini, ana hat üzeri test noktaları
    VBAT 3.7V – 4.2V PMIC, Şarj IC, Güçlü yükler Telefon ölü, şarj olmaz, aşırı ısınma Batarya konnektörü, PMIC giriş pini

    VBUS, PP_CPU ve LDO Hatlarının Fonksiyonları

    VBUS hattı, USB konnektörü üzerinden harici şarj cihazından gelen 5V enerjiyi taşıyan ve şarj entegresine (Charge IC) ulaştıran besleme yoludur. Bu hat üzerindeki voltaj, şarj protokolüne (QC, PD, VOOC vb.) bağlı olarak 5V ile 20V arasında değişebilir. VBUS hattı arızaları genellikle şarj olmama, yavaş şarj veya şarj sırasında aşırı ısınma şikayetleriyle kendini gösterir. Şarj konnektörü veya flex kablo arızaları, VBUS hattının fiziksel bütünlüğünü bozarak enerji iletimini engelleyebilir.

    PP_CPU hattı, işlemcinin iç besleme hatlarından biri olup genellikle yaklaşık 0.8V civarında çalışır. Bu hat, işlemcinin belirli alt birimlerine (örneğin GPU veya önbellek birimleri) özel enerji sağlar. LDO (Low Dropout Regulator) hatları ise PMIC’in düşük voltaj çıkışlarıdır ve kameralar, WiFi/Bluetooth modülleri, sensörler ve diğer çevre birimlerini besler. LDO hatları genellikle 1.8V, 2.8V, 3.3V gibi sabit voltajlarda çalışır ve her biri belirli bir alt sistem için ayrılmıştır. LDO hatlarından birinde meydana gelen arıza, sadece o alt sistemin çalışmamasına neden olur (örneğin kamera açılmaz veya WiFi çalışmaz), bu da teşhis işlemini kolaylaştırır.

    Cep Telefonu Besleme Hatları Arıza Tipleri ve Nedenleri

    Cep telefonu besleme hatları arızası teşhisinde karşılaşılan temel arıza mekanizmaları üç ana kategoride toplanabilir: Short Circuit (kısa devre), açık devre (kopuk hat) ve voltaj anormallikleri (düşük/yüksek voltaj). Her birinin fiziksel nedenleri ve sistemik etkileri farklıdır.

    Kısa Devre Arızaları (Short Circuit): Besleme hattının toprak (GND) ile istenmeyen bir şekilde iletkenleşmesidir. Nedenleri arasında komponent içsel arızası (IC yanması), bobin veya kondansatör kısa devresi, PCB iç katman delaminasyonu ve su hasarı sonucu oksidasyon yer alır. Kısa devre arızaları en tehlikeli besleme hattı arızalarıdır çünkü sınırsız akım çekimine yol açarlar ve batarya, PMIC veya PCB’nin fiziksel olarak yanmasına neden olabilirler.

    Açık Devre (Open Circuit / Kopuk Hat): Besleme hattının fiziksel olarak kopması, PCB iç katmanında kırılma veya BGA topaklarında bağlantı kaybı sonucu ortaya çıkar. Bu durumda hedef komponent enerji alamaz ve fonksiyonunu yitirir. Özellikle düşme ve darbe sonrası meydana gelen anakart bükülmelerinde, iç katman besleme hatlarında mikro çatlaklar oluşabilir.

    Voltaj Anormallikleri: PMIC’in regülasyon hatası, bobin sarım arızası veya kondansatör değer kaybı sonucu hedef voltajın altında veya üstünde enerji iletimi gerçekleşebilir. Düşük voltaj, komponentlerin stabil çalışamamasına; yüksek voltaj ise kalıcı hasara yol açar.

    ★ NOT: Web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    Arıza Tipi Olası Nedenler Belirtiler Tanı Yöntemi Çözüm Stratejisi
     Kısa Devre IC yanması, bobin/kondansatör arızası, su hasarı, PCB delaminasyonu Yüksek akım, aşırı ısınma, cihaz açılmaz Multimetre diyot modu, ısı haritalaması, rosina testi Arızalı komponent değişimi, jumper teli, PCB onarımı
    Açık Devre (Kopuk) Darbe sonrası PCB kırılması, BGA gevşemesi, korozyon Voltaj yokluğu, ilgili devre çalışmaz Süreklilik testi (buzzer), mikroskopik muayene Jumper teli, BGA reballing, PCB katman onarımı
    Düşük Voltaj PMIC regülasyon hatası, bobin arızası, kondansatör değer kaybı Yeniden başlatma, performans düşüklüğü, donma Voltaj ölçümü, osiloskop ile ripple analizi PMIC onarımı/değişimi, pasif komponent değişimi
    Yüksek Voltaj PMIC regülatör arızası, feedback döngüsü bozukluğu Komponent yanması, termal kapanma, kalıcı hasar Voltaj ölçümü, termal kamera PMIC değişimi, etkilenen komponentlerin değişimi

    Besleme Hattı Ölçüm Teknikleri ve Kullanılan Ekipmanlar

    Profesyonel cep telefonu besleme hatları arızası teşhisi, doğru ölçüm teknikleri ve kaliteli ekipmanlar kullanılmadan gerçekleştirilemez. Teknik servislerde standart olarak kullanılan başlıca ölçüm metotları şunlardır:

    Voltaj Ölçümü (DC Voltaj Modu): Multimetrenin DC voltaj kademesinde, besleme hattı üzerindeki test noktaları, bobinler ve kondansatörler üzerinde voltaj değerleri ölçülür. Bu ölçüm, hattın hedef voltajı taşıyıp taşımadığını ve voltaj seviyesinin normal çalışma aralığında olup olmadığını belirler. Ölçüm yapılırken referans noktası (GND) olarak anakart üzerindeki bir topraklama noktası seçilmelidir.

    Direnç Ölçümü (Ohm / Diyod Modu): Cihaz enerjisiz durumdayken, besleme hattının toprağa (GND) göre direnci ölçülür. Normalde bir besleme hattının toprağa direnci, bağlı komponentlerin empedansına bağlı olarak birkaç ohm ile birkaç yüz ohm arasında olmalıdır. Eğer ölçülen direnç değeri 0 ohm veya çok düşükse (örneğin 0.050 ohm altı), bu durum hat üzerinde kısa devre olduğunu gösterir. Diyod modu (buzzer modu) ise hızlı kısa devre tespiti için kullanılır.

    Süreklilik Testi (Continuity Test): Multimetrenin buzzer/süreklilik kademesinde, besleme hattının bir noktasından diğerine sürekliliği kontrol edilir. Bu test, özellikle kopuk hat teşhisinde ve PCB iç katman bağlantılarının bütünlüğünü doğrulamada etkilidir.

    Akım Tüketim Analizi: DC power supply kullanılarak anakarta harici güç uygulanır ve farklı çalışma modlarındaki akım çekim davranışları gözlemlenir. Normal bekleme modunda 0.020A-0.050A, normal boot sırasında 0.200A-0.800A arası akım çekimi beklenir. Şort durumlarında 0.800A üzeri veya tam kopuklarda 0.000A değerler görülür.

    ★ NOT: Web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    Ölçüm Tekniği Kullanılan Ekipman Ölçüm Modu Tespit Ettiği Arızalar Dikkat Edilecek Hususlar
    Voltaj Ölçümü Dijital multimetre DC Volt (V⎓) Düşük/yüksek voltaj, voltaj yokluğu Cihaz açıkken ölçüm, doğru GND referansı
    Direnç / Diyod Ölçümü Dijital multimetre Ohm (Ω) / Diyod (⏵) Şort, kısmi şort, yüksek direnç Cihaz kapalıyken ölçüm, batarya sökülmüş olmalı
    Süreklilik Testi Dijital multimetre (buzzer) Continuity (🔊) Kopuk hat, PCB iç katman kırılması Ölçülen hat enerjisiz olmalı
    Akım Analizi DC Power Supply Ampermetre (A) Şort, açık devre, normal/ anormal tüketim Doğru voltaj ve akım limiti ayarı
    Osiloskop Analizi Dijital osiloskop AC/DC coupling Ripple, gürültü, power sequencing hataları Prob kalibrasyonu, bant genişliği ayarı

    Adım Adım Besleme Hattı Takibi ve Arıza Tespiti

    Profesyonel bir teknisyen, cep telefonu besleme hatları arızası teşhisinde sistematik bir yaklaşım benimser. Aşağıda, sahada kanıtlanmış adım adım teşhis protokolü sunulmaktadır:

    1 Batarya ve Konnektör Kontrolü

    İlk adımda batarya voltajı ve sağlık durumu kontrol edilir. Batarya konnektörü ve flex kablosu oksidasyon, korozyon veya fiziksel hasar açısından incelenir. VBAT hattı üzerinde batarya konnektöründen PMIC’e kadar voltaj varlığı doğrulanır.

    2 DC Supply Akım Testi

    Anakart DC güç kaynağına bağlanır. Bekleme akımı (0.020A-0.050A) ve boot akımı (0.200A-0.800A) referans değerleriyle karşılaştırılır. Anormal değerler, şort veya kopuk hat varlığını işaret eder.

    3 PMIC Çıkış Voltajı Ölçümü

    PMIC çıkış bobinleri üzerinde VPH_PWR, VCORE, VDD_RAM ve diğer hatların voltaj değerleri ölçülür. Hedef voltajların varlığı, PMIC’in sağlıklı çalıştığını gösterir. Voltaj yokluğu, PMIC arızasını veya kontrol sinyali eksikliğini işaret eder.

    4 Bobin ve Kondansatör Muayenesi

    Bobinlerde fiziksel hasar (çatlak, yanık), kondansatörlerde şişme veya yanık izi görülüp görülmediği mikroskop altında kontrol edilir. Şüpheli pasif komponentler direnç ölçümüyle teyit edilir.

    5 Hat Sürekliliği ve Şort Tespiti

    Multimetre süreklilik ve diyod modlarında, besleme hattının farklı noktaları arasında iletim kontrolü yapılır. Şort tespiti için rosina (lehim macunu) testi veya termal kamera ile ısı haritalaması uygulanabilir.

    6 Arızalı Bileşen Değişimi ve Onarım

    Tespit edilen arızalı komponent (PMIC, bobin, kondansatör, IC) değiştirilir veya hat üzerinde kopukluk varsa jumper teli ile köprüleme yapılır. Onarım sonrası voltaj ve akım testleri tekrarlanarak fonksiyonel doğrulama sağlanır.

    Besleme Hattı Tamiri Süreç Rehberi

    Aşağıdaki  akış şeması, cep telefonu besleme hatları arızası teşhis ve onarım sürecini görsel olarak özetlemektedir. Bu akış, teknik servis stajyerlerinden uzman teknisyenlere kadar geniş bir kullanıcı kitlesi için rehber niteliğindedir.

    IMG 20260513 004900 Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi IMG 20260513 004931 Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi IMG 20260513 004958 Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi IMG 20260513 005041 Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi IMG 20260513 005117 Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi IMG 20260513 005210 Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi IMG 20260513 005310 Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi

    Yukarıdaki  iş akış diyagramı, enerji akışının yönünü ve arıza teşhisinin mantıksal adımlarını basitleştirerek sunmaktadır. Birinci akış şeması, normal çalışma durumundaki enerji dağıtım zincirini gösterirken; ikinci akış şeması arıza teşhis ve onarım döngüsünü ifade etmektedir. Teknik servis uzmanlarının bu şemaları zihinsel bir harita olarak kullanmaları, karmaşık anakart arızalarının çözüm süresini önemli ölçüde kısaltmaktadır.

    Sıkça Sorulan Sorular ve Teknisyen Tavsiyeleri

    Soru 1: Cep telefonu besleme hatları arızası her zaman anakart tamiri mi gerektirir?

    Cevap: Hayır. Bazı durumlarda arıza batarya, flex kablo veya şarj konnektörü gibi anakart dışı bileşenlerden kaynaklanabilir. Ancak VCORE, VPH_PWR veya VDD_RAM gibi iç hatlardaki arızalar genellikle anakart seviyesinde müdahale (komponent değişimi, jumper, PMIC değişimi) gerektirir. Doğru teşhis, gereksiz anakart onarımlarının önüne geçer.

    Soru 2: PMIC değişimi zor bir işlem midir?

    Cevap: PMIC, BGA paketli bir entegre olduğundan değişimi BGA makinesi, mikroskop ve deneyim gerektirir. Ayrıca yeni PMIC’in doğru model olması ve montaj sonrası bazı cihazlarda yazılım/firmware senkronizasyonu gerekebilir. Acemi teknisyenler için orta-ileri düzey bir operasyondur.

    Soru 3: Besleme hattı şortu nasıl hızlı tespit edilir?

    Cevap: En hızlı yöntemlerden biri multimetre diyod modunda hat üzerindeki kondansatörlerin toprağa direncini ölçmektir. Normalde her kondansatör farklı bir direnç değeri gösterir; eğer bir kondansatör 0 ohm veya çok düşük direnç gösteriyorsa, muhtemelen şort o noktadadır. Rosina (lehim macunu) testi veya alkol testi de şort bölgesini termal olarak tespit etmeye yardımcı olur.

    Soru 4: VBAT hattı kopukluğunda jumper teli kullanılabilir mi?

    Cevap: Evet, VBAT hattı gibi yüksek akım taşıyan hatlarda jumper teli kullanılabilir ancak telin kesit alanı yeterli olmalıdır. İnce jumper teller, yüksek akım altında ısınarak ikincil arızalara yol açabilir. Ayrıca jumper telinin EMI/RFI gürültüsüne neden olmaması için mümkün olduğunca kısa olması ve doğru yönlendirilmesi gerekir.

    Soru 5: Besleme hattı onarımı sonrası cihaz garanti kapsamında mıdır?

    Cevap: Üçüncü parti teknik servisler tarafından yapılan anakart onarımları genellikle üretici garantisini sonlandırır. Ancak profesyonel servisler kendi işçilik garantisi (genellikle 30-90 gün) sunarlar. Onarım kalitesi, kullanılan yedek parçaların orijinalliği ve teknisyenin uzmanlığı, onarımın uzun ömürlü olmasını belirler.

    Uzman Tavsiyesi: Cep telefonu besleme hatları arızası teşhisinde en sık yapılan hata, ölçüm yapmadan doğrudan komponent değişimine gitmektir. Profesyonel bir teknisyen asla “tahminle” parça değiştirmez. Her zaman önce voltaj, sonra direnç, sonra akım ölçümü yapın. Ayrıca, anakart üzerindeki küçük SMD kondansatörlerin kısa devre olduğunu düşünüp hemen sökmek yerine, hat üzerindeki tüm kondansatörleri karşılaştırmalı ölçün.Kısa devre olan kondansatör, aynı hattaki diğerlerine göre anormal derecede düşük direnç gösterecektir.

    Profesyonel cep telefonu tamiri eğitimleri, anakart besleme hattı onarım kursu ve BGA reballing teknikleri için Cep Telefonu Tamir Kursu web sitemizi ziyaret edebilirsiniz.

    Sonuç olarak, cep telefonu anakartındaki besleme hatları, cihazın tüm fonksiyonlarının yerine getirilebilmesi için hayati öneme sahip elektriksel arterlerdir. Cep telefonu besleme hatları arızası, doğru teşhis edilmediğinde basit bir şarj sorunundan, cihazın tamamen kullanılamaz hale gelmesine kadar geniş bir yelpazede ciddi sorunlara yol açabilir. VBAT, VPH_PWR, VCORE, VDD_RAM, VBUS ve LDO hatlarının her birinin fiziksel yapısını, normal çalışma parametrelerini ve arıza belirtilerini bilmek, teknik servis uzmanlarının en temel yeterliliklerindendir. Sistematik ölçüm teknikleri, kaliteli ekipmanlar ve saha deneyiminin birleşimi, karmaşık anakart arızalarının üstesinden gelinmesini sağlar. Besleme hattı onarımı, modern cep telefonu tamiri sektöründe hem yüksek uzmanlık hem de yüksek müşteri memnuniyeti potansiyeli taşıyan stratejik bir operasyon alanıdır.

    Teknik makale içeriği profesyonel teknik servis deneyimleri ve endüstri standartları ışığında hazırlanmıştır.
    Tüm hakları saklıdır. | www.ceptelefonutamirkursu.com



    Devamını Oku
    Cep Telefonu Batarya Konnektörü 8 Pinli FPC Şema ve Kapsamlı Tamir Rehberi
    • Mayıs 12, 2026

    FB IMG 1778604847128 Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi



    Cep Telefonu Batarya Konnektörü 8 Pinli FPC Şema ve Kapsamlı Tamir Rehberi



    Cep telefonu tamir kursu Teknik Servis Uzmanları İçin Batarya Pinout Analizi, Voltaj Karakteristikleri ve Değişim Prosedürleri

    1. Giriş ve Literatür Taraması

    Günümüzde akıllı telefon teknolojilerinin hızla evrimleşmesiyle birlikte, güç yönetimi alt sistemleri cihazların en kritik bileşenleri arasında yer almaktadır. Özellikle cep telefonu batarya konnektörü, enerji iletiminin yanı sıra batarya kimlik doğrulama, sıcaklık izleme ve veri haberleşmesi gibi çok katmanlı fonksiyonları üstlenen melez bir arayüz niteliğindedir. Bu çalışmada, 8 pinli Flexible Printed Circuit (FPC) yapısındaki cep telefonu batarya konnektörü pin şeması detaylandırılarak, teknik servis operasyonlarında karşılaşılan arıza senaryolarına yönelik empirik çözüm yöntemleri sunulmaktadır.

    Batarya konnektörlerindeki pin sayısının artması, sadece güç aktarımından ziyade akıllı batarya yönetim sistemlerinin (Battery Management System – BMS) entegrasyonunu zorunlu kılmıştır. B+, BT ID, NTC, GND, D- ve D+ pinlerinin elektriksel davranışlarının anlaşılması, başarılı bir tamir operasyonu için elzemdir. Bu makalede, her bir pinin fonksiyonel karakteristiği, ölçülebilir voltaj ve direnç değerleri ile birlikte sistematik olarak incelenmektedir.

    Amaç ve Kapsam: Bu teknik doküman, orta ve ileri seviye teknik servis teknisyenlerine yönelik olarak hazırlanmış olup, cep telefonu batarya konnektörü değişimi, arıza teşhisi ve anakart seviyesinde onarım prosedürlerini kapsamlı bir çerçevede ele almaktadır.

    2. Cep Telefonu Batarya Konnektörü Tanımı ve Yapısal Özellikler

    Cep telefonu batarya konnektörü, genellikle FPC (Flexible Printed Circuit) veya FFC (Flat Flexible Cable) teknolojisiyle üretilen, anakart ile batarya paketi arasındaki elektriksel ve iletişimsel köprüyü temsil eder. Modern akıllı telefonlarda kullanılan 8 pinli konnektör yapıları, yüksek akım taşıma kapasitesi, düşük kontakt direnci ve mekanik dayanıklılık parametrelerini optimize edecek şekilde tasarlanmıştır.

    Konnektör gövdesi genellikle LCP (Liquid Crystal Polymer) veya PA9T (polyamide) malzemeden enjeksiyonla şekillendirilir. Kontak pinleri ise altın kaplama (Au) veya paladyum-nikel (PdNi) kaplama ile yüzey oksidasyonuna karşı koruma sağlanmış fosfor bronzdan imal edilir. Bu malzeme seçimi, özellikle nemli ortamlarda cep telefonu batarya konnektörü arızalarının önlenmesinde belirleyici rol oynamaktadır.

    web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    Parametre Değer / Özellik Teknik Açıklama
    Konnektör Tipi FPC / FFC SMT Surface Mount Technology ile anakarta monte edilen esnek devre konnektörü
    Pin Sayısı 8 Pin (4×2 düzen) Çift sıralı, simetrik kontakt dizilimi
    Montaj Yüksekliği 0.9 mm – 1.2 mm Ultra-slim profil, modern cihaz kalınlıklarına uyum
    Akım Kapasitesi 3A – 5A (pin başına) B+ ve GND hatları için yüksek akım taşıma kapasitesi
    Kontakt Direnç < 20 mΩ Düşük kontakt direnci, ısı kayıplarını minimize eder
    Çalışma Sıcaklığı -40°C ile +85°C Endüstriyel sınıf termal tolerans
    Kaplama Malzemesi Au / PdNi Oksidasyon direnci ve düşük frekans sinyal bütünlüğü

    3. 8 Pinli FPC Konnektör Pinout Şeması Detayları

    Aşağıda sunulan şematik görsel, modern akıllı telefonlarda yaygın olarak kullanılan 8 pinli cep telefonu batarya konnektörü pinout yapılandırmasını göstermektedir. Her bir pin, belirli bir elektriksel fonksiyonu yerine getirmek üzere konumlandırılmış olup, yanlış bağlantı veya kısa devre durumları ciddi anakart hasarlarına yol açabilir.

    Cep telefonu batarya konnektörü 8 pinli FPC pinout şeması - B+, BT ID, NTC, GND, D-, D+ pin bağlantıları

    Şekil 1: 8 Pinli Mobil Batarya Konnektörü Pin Şeması (B+, BT ID, NTC, GND, D-, D+)

    web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    Pin No Sembol Tam Adı Fonksiyon Tipik Voltaj Kablo Rengi
    1 B+ Battery Positive Batarya pozitif güç hattı, anakarta besleme sağlar 3.7V – 4.4V (Li-Po) Kırmızı
    2 BT ID Battery Identification Batarya kimlik doğrulama, üretici kodu ve kapasite bilgisi 1.8V – 2.8V (data) Turuncu / Beyaz
    3 NTC Negative Temperature Coefficient Sıcaklık sensörü, termistör üzerinden analog gerilim Değişken (0.5V – 2.5V) Sarı
    4 GND Ground Topraklama hattı, referans potansiyel ve akım dönüşü 0V (referans) Siyah / Yeşil
    5 D- Data Minus USB veri hattı negatif fazı, batarya üzerinden haberleşme 0V – 3.3V (dijital) Mavi
    6 D+ Data Plus USB veri hattı pozitif fazı, şarj protokolü el sıkışma 0V – 3.3V (dijital) Mor / Beyaz
    7 GND Ground (Aux) İlave topraklama, EMI filtreleme ve stabilite 0V Siyah
    8 B+ Battery Positive (Aux) İlave güç hattı, yüksek akım senaryolarında paralel iletim 3.7V – 4.4V Kırmızı
    Kritik Uyarı: B+ ve GND pinlerinin kısa devre yapması, anakart üzerindeki batarya yönetim entegresinin (PMIC) anında hasar görmesine neden olabilir. Ölçüm işlemlerinde mutlaka dijital multimetrenin doğru polarite ayarı yapılmalıdır.

    4. Güç ve Topraklama Hattı Analizi (B+ / GND)

    Cep telefonu batarya konnektörü üzerindeki B+ (Battery Positive) ve GND (Ground) pinleri, cihazın tüm enerji ihtiyacını karşılayan birincil güç aktarım kanallarını oluşturur. Li-Po (Lityum Polimer) ve Li-Ion batarya paketlerinde, nominal voltaj 3.7V iken, tam şarj durumunda bu değer 4.35V – 4.4V seviyelerine ulaşabilir. Hızlı şarj (Fast Charging) protokolleri devreye girdiğinde, bu hatlardan geçen akım 3A – 5A seviyelerine çıkabilir.

    GND hattı, sadece referans potansiyel sağlamakla kalmaz; aynı zamanda tamamlayıcı akım yolu (return path) olarak çalışır. Çift GND pinli yapılandırma, yüksek akım anlarında oluşabilecek potansiyel farkları (ground bounce) minimize ederek, hassas dijital sinyallerin bütünlüğünü korumaktadır. Özellikle oyun performansı veya 4K video kaydı gibi yüksek güç tüketimi senaryolarında, cep telefonu batarya konnektörü üzerindeki paralel GND pinlerinin önemi kritik hale gelmektedir.

    web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    Parametre B+ (Pozitif) GND (Topraklama) Teknik Not
    Nominal Voltaj 3.7V DC 0V (Referans) Li-Po hücre standart değeri
    Maksimum Voltaj 4.4V DC 0V Hızlı şarj sonu cut-off voltajı
    Minimum Voltaj 3.0V DC 0V Deep discharge koruma eşiği
    Maksimum Akım 5A (peak) 5A (return) 45W – 65W hızlı şarj desteği
    Kontakt Direnç < 15 mΩ < 15 mΩ Düşük direnç, ısı oluşumunu engeller
    İzolasyon Direnci > 100 MΩ > 100 MΩ B+ ile GND arası yalıtım
    Kısa Devre Akımı 20A – 50A (anlık) – Batarya iç direncine bağlı, PTC koruma gerekli

    5. Akıllı Batarya Yönetimi (BT ID / NTC)

    Modern akıllı batarya sistemleri, sadece enerji depolama ünitesi olmanın ötesinde, cihaz ile entegre bir alt sistem olarak çalışmaktadır. Cep telefonu batarya konnektörü üzerindeki BT ID (Battery Identification) ve NTC (Negative Temperature Coefficient) pinleri, bu akıllı yönetimin temel yapı taşlarını oluşturur. BT ID hattı, genellikle 1-Wire veya basit analog/digital protokol üzerinden batarya paketi içindeki EEPROM entegresi ile iletişim kurar.

    BT ID üzerinden aktarılan bilgiler arasında; batarya model kodu, üretici bilgisi, nominal kapasite (mAh), döngü sayısı (cycle count), üretim tarihi ve kalibrasyon verileri bulunur. OEM (Original Equipment Manufacturer) bataryalarda, bu veriler olmadan cihaz şarj almayabilir veya performansı kısıtlanabilir. NTC pinine bağlı termistör ise, batarya hücre yüzey sıcaklığını sürekli izleyerek, 45°C üzeri durumlarda şarj akımını azaltan veya şarjı durduran termal koruma algoritmalarını tetikler.

    web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    Pin Bileşen Ölçüm Tipi Normal Değer Aralığı Arıza Eşiği
    BT ID DS2502 / Benzeri EEPROM Dijital veri / Analog pulldown 1.8V – 2.8V (idle) 0V (kısa devre) veya OV (açık devre)
    NTC 10K NTC Termistör (B=3380) Analog gerilim bölücü 25°C’de ~1.5V (Vref=3.3V) < 0.3V (aşırı sıcak) veya > 2.8V (soğuk)
    BT ID Kimlik Dirençi (ID Resistor) Analog direnç ölçümü 10KΩ – 100KΩ (üreticiye göre değişken) OL (açık devre) veya 0Ω (kısa devre)
    NTC Termistör Direnç Değeri Ohm cinsinden direnç ~10KΩ @ 25°C < 1KΩ (>85°C) veya > 100KΩ (<0°C)
    Teknik Not: NTC termistörünün B (Beta) sabiti genellikle 3380K – 3950K aralığındadır. Sıcaklık arttıkça direnç logaritmik olarak düşer. Teknik servis ortamında, termistörü simüle etmek için 10K sabit direnç bağlanması, batarya olmadan cihazın açılmasını sağlayabilir.

    6. Veri İletişim Hattı (D+ / D-)

    Cep telefonu batarya konnektörü üzerinde bulunan D+ (Data Plus) ve D- (Data Minus) pinleri, USB 2.0 diferansiyel veri hattının batarya paketi içine uzantısı niteliğindedir. Bu pinler, özellikle Qualcomm Quick Charge, Samsung Adaptive Fast Charging ve USB Power Delivery (PD) protokollerinde, şarj cihazı ile telefon arasındaki el sıkışma (handshake) mekanizmasında kullanılır. Batarya üzerinden bu pinlerin geçişi, bazı üreticilerin batarya içindeki BMS entegresi üzerinden şarj kontrolünü gerçekleştirmesine olanak tanır.

    D+ ve D- hatları, diferansiyel sinyal iletimi prensibiyle çalışır. İki hat arasındaki voltaj farkı (Vdiff = VD+ – VD-), lojik 1 ve lojik 0 durumlarını belirler. USB 2.0 standardında, lojik 1 için Vdiff > 200mV, lojik 0 için Vdiff < -200mV beklenir. Cep telefonu batarya konnektörü üzerindeki bu hatların kontakt direnci artışı veya krosstalk (parazit) oluşumu, şarj protokolü hatalarına ve yavaş şarj sorunlarına yol açabilir.

    web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    Parametre D+ (Data Plus) D- (Data Minus) USB 2.0 Standardı
    Sinyal Tipi Diferansiyel + faz Diferansiyel – faz USB 2.0 Full Speed (12 Mbps)
    Çalışma Voltajı 0V – 3.3V 0V – 3.3V CMOS lojik seviyeleri
    Lojik 1 Eşiği VD+ > VD- + 200mV – Diferansiyel algılama
    Lojik 0 Eşiği – VD- > VD+ + 200mV Diferansiyel algılama
    Şarj El Sıkışma QC 2.0/3.0 voltaj seviyeleri QC 2.0/3.0 voltaj seviyeleri D+/D- üzerinden protokol iletimi
    Empedans 90Ω ± 15% (diferansiyel) 90Ω ± 15% (diferansiyel) Karakteristik empedans eşleşmesi

    7. Voltaj ve Direnç Karakteristikleri

    Başarılı bir arıza teşhisi için, cep telefonu batarya konnektörü üzerindeki her bir pinin normal çalışma koşullarındaki voltaj ve direnç değerlerinin bilinmesi zorunludur. Aşağıdaki tablo, cihaz kapalı (shutdown), standby ve aktif kullanım modlarında ölçülen tipik değerleri özetlemektedir. Bu değerler, üreticiden üreticiye değişiklik gösterebilir; ancak genel eğilimler tüm modern akıllı telefonlar için geçerlidir.

    web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    Pin Cihaz Kapalı (V) Standby Mod (V) Aktif Kullanım (V) Direnç (Anakarta GND’ye)
    B+ 3.7V – 4.4V 3.7V – 4.4V 3.3V – 4.4V (yüke bağlı) OL (açık devre) – Yüksek MΩ
    BT ID 1.8V – 2.8V 1.8V – 2.8V (pulse) 1.8V – 2.8V (pulse) 10KΩ – 100KΩ (pull-up/down)
    NTC 1.0V – 2.0V 1.0V – 2.0V 0.8V – 2.2V (termal değişim) ~10KΩ @ 25°C (NTC karakteristiği)
    GND 0V 0V 0V (referans) 0Ω (kısa devre)
    D- 0V – 0.5V 0V – 2.0V (data) 0V – 3.3V (sinyal) 40Ω – 90Ω (empedans eşleşmesi)
    D+ 0V – 0.5V 0V – 2.0V (data) 0V – 3.3V (sinyal) 40Ω – 90Ω (empedans eşleşmesi)
    Ölçüm Protokolü: Voltaj ölçümlerinde multimetrenin DCV modunda ve yüksek iç dirençli (10MΩ+) prob kullanılması zorunludur. Direnç ölçümlerinde cihazın bataryasız ve tamamen kapalı olduğundan emin olunmalıdır; aksi halde anakart entegreleri hasar görebilir.

    8. Cep Telefonu Batarya Konnektörü Tamiri ve Değişim Prosedürü

    Cep telefonu batarya konnektörü arızaları, teknik servis pratiğinde sıkça karşılaşılan ve doğru müdahale edilmediğinde anakart seviyesinde ikincil hasarlara yol açabilen sorunlardır. Konnektör değişimi, genellikle fiziksel kırılma, pin oksidasyonu, korozyon veya lehim hatası (cold solder joint) senaryolarında gereklidir. Bu bölümde, adım adım standart operasyon prosedürü (SOP) sunulmaktadır.

    Cep telefonu batarya konnektörü tamiri infografik - Pin şeması ve değişim adımları

    Şekil 2: Cep Telefonu Batarya Konnektörü Tamiri İnfografik – Pinout Şeması ve Teknik Referans

    8.1. Gerekli Ekipman ve Aletler

    web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    Ekipman Spesifikasyon Fonksiyon
    Sıcak Hava İstasyonu 350°C – 400°C, 40-60L/min hava akışı Eski konnektörün lehim eritilerek sökülmesi
    Dijital Multimetre True RMS, 10MΩ giriş empedansı Pin voltaj ve direnç doğrulama ölçümleri
    Mikroskop / Büyüteç 10x – 20x optik zoom Pin hizalama ve lehim kontrolü
    Cımbız / Penset ESD güvenli, anti-manyetik Konnektör manipülasyonu ve yerleştirme
    Lehim Teli Sn63/Pb37 veya SAC305, 0.3mm – 0.5mm çap Yeni konnektörün anakarta lehimlenmesi
    Flux No-clean, ROL0 aktivite sınıfı Lehim ıslatma ve oksit temizliği
    Isı Yalıtım Bantı Polyimide (Kapton), 5mm – 10mm Çevre komponentlerin ısıdan korunması
    PCB Temizleyici IPA (%99 İzopropil Alkol) Flux kalıntısı temizliği ve korozyon önlemi

    8.2. Değişim Adımları

    Adım 1 – Hazırlık: Cihaz tamamen kapatılmalı ve batarya bağlantısı kesilmelidir. ESD bilekliği takılarak statik deşarj riski elimine edilmelidir. Anakart üzerindeki cep telefonu batarya konnektörü çevresindeki hassas komponentler (kapasitörler, dirençler, RF kalkanları) Kapton bant ile korunmalıdır.

    Adım 2 – Eski Konnektörün Sökülmesi: Sıcak hava istasyonu 380°C civarında ayarlanarak, konnektörün altından homojen ısı uygulanır. Lehim erime noktasına ulaştığında, cımbız yardımıyla konnektör nazikçe kaldırılır. Kuvvet uygulanmamalıdır; zorlanan söküm, PCB’de pad lift (pad kopması) veya trace hasarına neden olabilir.

    Adım 3 – Pad Temizliği: Eski lehim kalıntıları solder wick (emici fitil) ve havya ile temizlenir. Pad yüzeyleri düz ve parlak olmalıdır. Okside olmuş pad’ler, ince zımpara veya fiber kalemle hafifçe temizlenebilir, ardından flux uygulanır.

    Adım 4 – Yeni Konnektörün Yerleştirilmesi: Yedek cep telefonu batarya konnektörü, orijinaline birebir uyumlu OEM veya yüksek kaliteli aftermarket parça olmalıdır. Konnektör, pad’ler üzerine hizalanarak cımbızla sabitlenir. Sıcak hava istasyonu ile lehimler tekrar akışkan hale getirilir. Pinlerin PCB üzerindeki ilgili pad’lere denk geldiği mikroskop altında kontrol edilmelidir.

    Adım 5 – Lehim Doğrulama: Tüm pinlerde fillet (kemer) şeklinde, parlak ve pürüzsüz lehim görünümü sağlanmalıdır. Solder bridge (kısa devre) oluşmuşsa, solder wick ile düzeltilmelidir. Multimetre ile B+ ile GND arası kısa devre kontrolü yapılmalıdır.

    Adım 6 – Temizlik ve Test: IPA ile PCB temizlendikten sonra, yeni batarya bağlanır ve cihaz boot edilmeye çalışılır. Şarj portundan voltaj girişi yapılarak, konnektör üzerindeki B+ voltajının artığı doğrulanır. BT ID ve NTC pinlerinin değerleri ölçülerek, batarya tanımlama ve sıcaklık izleme fonksiyonlarının aktif olduğu teyit edilir.

    9. Anakart Batarya Soketi Lehimleme Teknikleri

    SMT (Surface Mount Technology) konnektör lehimleme işlemi, cep telefonu batarya konnektörü tamiri sürecinin en kritik aşamasıdır. FPC konnektörlerin ince kontak pinleri ve plastik gövdesi, aşırı ısıya karşı oldukça hassastır. İdeal lehimleme profili, preheat (ön ısıtma), soak (ısı emme), reflow (akış) ve cooling (soğuma) fazlarından oluşur.

    web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    Faz Sıcaklık Aralığı Süre Amaç
    Preheat (Ön Isıtma) 25°C → 150°C 60 – 90 saniye Termal şok önleme, PCB ve komponentlerin hazırlanması
    Soak (Isı Emme) 150°C → 180°C 60 – 90 saniye Homojen ısı dağılımı, flux aktivasyonu
    Reflow (Akış) 180°C → 245°C 30 – 60 saniye Lehimin likit hale geçmesi, intermetalik bağ oluşumu
    Cooling (Soğuma) 245°C → 25°C Doğal soğuma Kristal yapı bütünlüğü, mekanik dayanım
    Lehimleme Uyarısı: Plastik konnektör gövdesinin erime sıcaklığı genellikle 260°C – 280°C arasındadır. Reflow sıcaklığının 250°C’yi aşmaması ve uygulama süresinin 90 saniyeyi geçmemesi esastır. Aksi halde konnektör deforme olur ve kontak pinleri yer değiştirir.

    10. Arıza Teşhis Akış Şeması

    Sistematik arıza teşhisi, gereksiz parça değişimini önleyerek hem maliyet hem de zaman optimizasyonu sağlar. Aşağıdaki tablo, cep telefonu batarya konnektörü ile ilişkili en yaygın belirtiler, olası köken nedenleri ve teşhis yöntemlerini özetlemektedir.

    web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    Belirti / Şikayet Olası Neden Teşhis Yöntemi Çözüm / Müdahale
    Cihaz hiç açılmıyor, şarj almıyor B+ veya GND pin kopması, kısa devre Multimetre ile B+-GND voltajı ve direnci ölçümü Konnektör değişimi, trace onarımı
    Batarya yüzdesi gösterilmiyor veya hatalı BT ID hattı açık devre, EEPROM arızası BT ID voltajı ve direnç ölçümü, osiloskopla data pulse kontrolü Konnektör değişimi veya batarya değişimi
    Şarj sırasında aşırı ısınma, şarj duruyor NTC termistör arızası, yanlış değer NTC pin voltajı ölçümü, farklı sıcaklıklarda direnç takibi NTC simülasyon direnci veya batarya değişimi
    Yavaş şarj, “uyumsuz batarya” uyarısı D+ / D- pin oksidasyonu, haberleşme hatası D+ ve D- pinleri arası direnç ve voltaj ölçümü Konnektör temizliği veya değişimi
    Cihaz bataryalı açılıyor, şarjsız kapanıyor B+ pin kontakt direnci artışı, gevşek bağlantı B+ üzerinde yük altında voltaj düşümü ölçümü Konnektör değişimi, kontak temizliği
    Rastgele yeniden başlatma, donma GND pin kopukluğu, unstable referans voltajı GND pinleri arası süreklilik (continuity) testi GND trace onarımı, konnektör değişimi
    Batarya şişme, gaz kokusu NTC arızasına bağlı aşırı şarj, BMS hatası NTC devre dışı kalma testi, PMIC log incelemesi Batarya ve konnektör değişimi, anakart kontrolü

    11. Sonuç ve Değerlendirme

    Bu teknik dokümanda, modern akıllı telefonlarda kullanılan 8 pinli FPC yapısındaki cep telefonu batarya konnektörü pinout şeması kapsamlı bir şekilde analiz edilmiş ve teknik servis uygulamalarına yönelik pratik rehberler sunulmuştur. B+, BT ID, NTC, GND, D- ve D+ pinlerinin elektriksel karakteristikleri, voltaj ve direnç değerleri ile birlikte sistematik olarak tablolaştırılmıştır.

    Empirik bulgular, cep telefonu batarya konnektörü arızalarının büyük çoğunluğunun fiziksel kırılma, oksidasyon ve lehim hatası kökenli olduğunu göstermektedir. Doğru teşhis ekipmanları (dijital multimetre, sıcak hava istasyonu, mikroskop) ve standart operasyon prosedürleri kullanıldığında, anakart seviyesindeki bu arızaların %90’ından fazlası başarıyla onarılabilmektedir. BT ID ve NTC pinlerinin akıllı batarya yönetimindeki rolü, sadece güç aktarımından ibaret olmayan modern konnektör mimarilerinin ne denli karmaşık hale geldiğini ortaya koymaktadır.

    Gelecekteki çalışmalarda, USB-C Power Delivery 3.1 ve batarya içi BMS entegrasyonunun artmasıyla birlikte, cep telefonu batarya konnektörü pin sayısının ve haberleşme protokollerinin daha da evrileceği öngörülmektedir. Teknik servis uzmanlarının, bu evrimi yakından takip etmeleri ve sürekli eğitimlerini güncellemeleri, sektörde rekabet avantajı sağlayacaktır.

    Uygulama Önerisi: Bu dokümanda sunulan voltaj ve direnç değerleri, referans niteliğindedir. Her cihaz modeli için üretici teknik servis kılavuzları (service manual) temel alınmalıdır. Özellikle Apple ve Samsung gibi üreticilerde, batarya kimlik doğrulama şifrelemesi nedeniyle aftermarket batarya kullanımı yazılımsal kısıtlamalara yol açabilmektedir.

    12. Kaynakça ve Dış Bağlantılar

    Bu teknik makalede kullanılan veriler ve şematik referanslar aşağıdaki kaynaklardan derlenmiştir:

    1. Cep Telefonu Tamir Kursu – Ana Kaynak ve Eğitim Portalı – Teknik servis eğitimleri, batarya konnektörü değişimi ve anakart tamir modülleri.
    2. Batarya Tamiri ve Değişimi Teknik Kılavuzu – Cep Telefonu Tamir Kursu – Li-Po batarya güvenlik prosedürleri ve voltaj karakteristikleri.
    3. Anakart Tamir Teknikleri – Cep Telefonu Tamir Kursu – SMT lehimleme, FPC konnektör değişimi ve mikroskobik onarım yöntemleri.
    4. USB Implementers Forum. “Universal Serial Bus 2.0 Specification.” 2000. USB 2.0 diferansiyel sinyal protokolü ve D+/D- pin karakteristikleri.
    5. IEEE 1725-2011 Standard for Rechargeable Batteries for Cellular Telephones. Batarya kimlik doğrulama ve termal koruma standartları.
    6. Maxim Integrated. “1-Wire Communication with a Microchip PIC18 Microcontroller.” Application Note 6204. BT ID / 1-Wire protokolü uygulamaları.
    7. Murata Manufacturing. “NTC Thermistors for Temperature Sensing and Compensation.” Technical Note. NTC termistör B sabiti ve karakteristik eğrileri.



    Devamını Oku

    Bir yanıt yazın

    Göz Atınız

    Xiaomi Tamir Kursu
    Redmi Note 14 5G ve POCO M7 Pro G imei ve Anakart Kapsamlı Tamir ve Onarım Rehberi
    Xiaomi Tamir Kursu
    Xiaomi 13T Pro Corot Kritik Veri Onarımı ve IMEI Düzenleme Teknik Rehberi
    Laptop Macbook Tamir Kursu
    Bilgisayar Donanım Şeması – Cep telefonu tamir kursu
    Cep Telefonu Tamir Kursu
    Cep Telefonu Besleme Hatları Arızası ve Tamiri
    Cep Telefonu Tamir Kursu
    Cep Telefonu Batarya Konnektörü 8 Pinli FPC Şema ve Kapsamlı Tamir Rehberi
    Cep Telefonu Tamir Kursu
    EMMC Dead Problem Teşhis ve Onarım Kılavuzu
    error: Content is protected !!
