Decoupling (Ayırma) Kondansatörü: Cep Telefonu Anakart Tamiri ve Güç Stabilizasyonunun Temel Taşı

Cep telefonu tamir kursu eğitimlerinde ve profesyonel anakart onarımında, decoupling capacitor (ayırma kondansatörü) veya bypass kondansatörü olarak bilinen bu küçük ama kritik bileşen, modern mobil cihazların stabil çalışmasının sırrını oluşturur. Güç kaynağı hatlarındaki gürültüyü filtreleyen ve IC’lere temiz enerji sağlayan bu kondansatörler, akıllı telefonların kararsız çalışması, resetlenmesi veya ani kapanması gibi sorunların temel çözüm noktalarıdır.

1. Decoupling Kondansatörün Cep Telefonu Anakartlarındaki Kritik Önemi

Mobil cihazların kompakt yapısında, yüksek hızlı işlemciler (AP – Application Processor), RAM, güç yönetimi IC’leri (PMIC) ve haberleşme modülleri sürekli switching işlemleri gerçekleştirir. Bu switching anlarında ani akım çekimleri (transient currents) meydana gelir ve VCC hatlarında voltaj dalgalanmalarına (ripple) neden olur.

Bypass kondansatörü olarak da adlandırılan bu bileşen, IC’nin hemen yanında yerel bir enerji deposu görevi görür. İşlemci ani akıma ihtiyaç duyduğunda, güç kaynağından ve bataryadan uzun PCB izleri üzerinden akım gelmesi yerine (ki bu yüksek endüktans ve gecikme yaratır), kondansatör anında bu enerjiyi sağlar. Bu mekanizma, IC pinlerindeki voltajın stabil kalmasını garanti altına alır.

2. Teknik Çalışma Prensibi ve Akım Dinamikleri

Cep telefonu tamiri teknikerleri için decoupling kondansatörünün iki temel fonksiyonu vardır:

2.1. Yerel Enerji Rezervi ve Transient Akım Tedariki

Dijital IC’lerin clock geçişlerinde (switching) çektiği ani akım (di/dt) oldukça yüksektir. PCB izlerinin parasitic endüktansı (L), bu hızlı akım değişimlerine karşı reaksiyon gösterir ve V = L(di/dt) formülüne göre voltaj düşüşleri oluşturur. Decoupling kondansatörü, bu ani akım taleplerini karşılayarak IC’nin besleme voltajını (VCC/VDD) nominal değerinde tutar.

2.2. Yüksek Frekanslı Gürültü Bypass’ı

Kondansatör, yüksek frekanslı gürültü için düşük empedanslı bir yol (low impedance path) oluşturur. Güç hattındaki RF gürültüsü ve switching noise, kondansatör üzerinden GND’ye yönlendirilerek IC’ye ulaşması engellenir. İşte bu yüzden bypass terimi kullanılır; gürültü kaynağı bypass edilir.

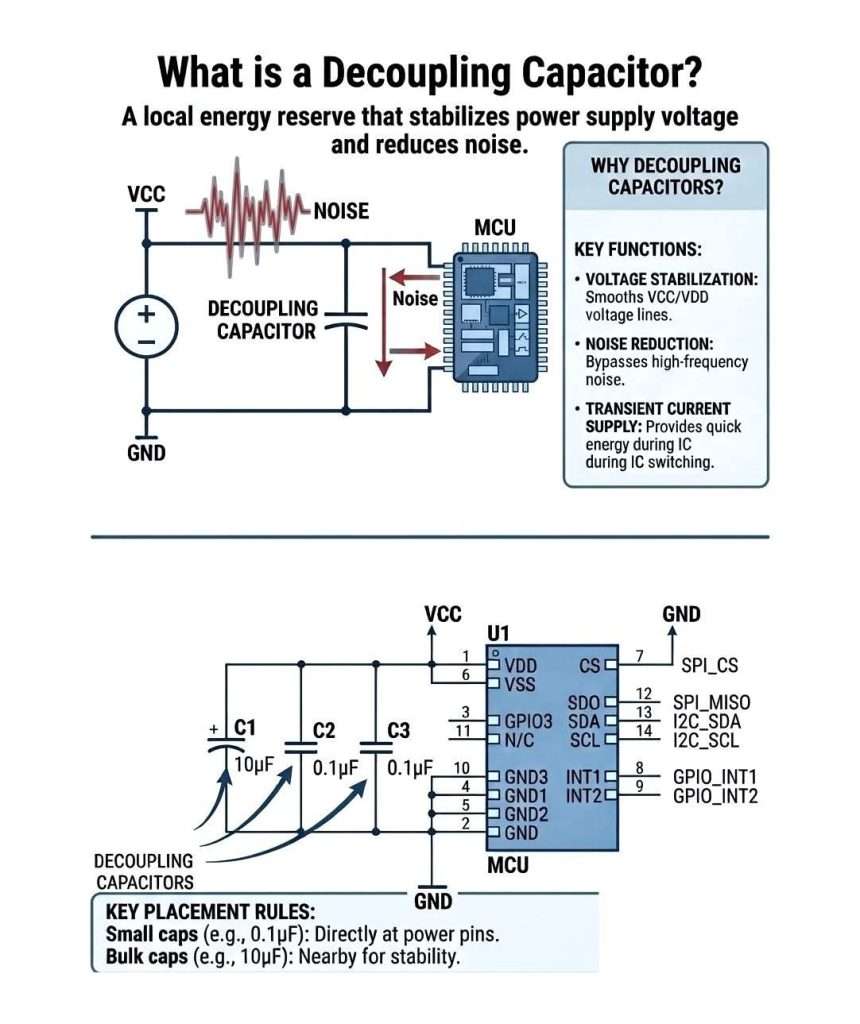

3. 0.1µF ve 10µF Kombinasyonu: Değer Seçimi ve Frekans Yanıtı

Profesyonel cep telefonu tamir kursu eğitimlerinde öğretilen önemli bir konu, çoklu kondansatör kullanımıdır. Tek bir değer yerine farklı kapasite değerlerinin paralel kullanımı, geniş frekans spektrumunda etkili filtreleme sağlar:

• Küçük Kapasite (0.1µF): Seramik kondansatörler (X7R/X5R dielektrik) tercih edilir. SMD 0402, 0603 paketlerinde cep telefonu anakartlarında yer alır. Yüksek frekanslı (10MHz-100MHz) gürültüleri bastırır.
• Büyük Kapasite (10µF): Tantal veya seramik MLCC kondansatörler. Yavaş değişen voltaj varyasyonlarını (line transients) absorbe eder. Batarya bağlantısına yakın yerleştirilir.
• Paralel Kombinasyon: İki kondansatör birlikte, hem ani akım taleplerini karşılar hem de geniş bant gürültü spektrumunu filtreler.

4. SMD Yerleştirme Teknikleri ve PCB İzolasyonu

Cep telefonu tamiri yapılırken, kondansatör değişimi veya yenileme (reballing) işlemlerinde yerleştirme kritik öneme sahiptir. İndüktansı minimize etmek için:

4.1. Yerleştirme Kuralları

• Vias Kullanımı: Kondansatörün GND bacağı, vias (delik) ile ground plane’e bağlanmalıdır. Mümkünse her bacak için ayrı vias kullanılmalıdır.
• Trace Uzunluğu: Kondansatör ile IC arasındaki bakır iz (trace) mümkün olduğunca kısa ve kalın tutulmalıdır.
• Toplu Kondansatör: 10µF kondansatör biraz daha uzakta (5-10mm) konulabilir ancak yine de IC’nin yakın çevresinde olmalıdır.
• SMD Paket Seçimi: Cep telefonlarında 0201, 0402 gibi küçük paketler tercih edilir. Daha küçük paket = daha düşük parasitik endüktans.

5. Cep Telefonu Tamiri Arıza Teşhisi: Kondansatör Ölçümü ve Değişimi

Profesyonel teknik servislerde, şüpheli bir IC’nin çevresindeki decoupling kondansatörlerinin arızası sık görülür. Kısa devre, açık devre veya değer değişimi gibi sorunlar:

5.1. Arıza Belirtileri

• Kısa devre durumunda: Batarya tüketimi artışı, ısınma, boot etmeme
• Açık devre durumunda: Sistem instabiliteti, donma, resetlenme, ekran çizgileri
• Değer kaybı: ESD hassasiyeti, rastgele kapanmalar, performans düşüklüğü

5.2. Ölçüm Teknikleri

Diyot modu testi: Multimetre ile kondansatörün kısa devre olup olmadığı kontrol edilir. Sağlıklı bir kondansatörde kısa devre olmamalıdır (belirli bir yükleme sonrası açık devre göstermeli).

Kapasite ölçümü: SMD kondansatörü devreden sökmeden (in-circuit) ölçüm genellikle yanlış sonuç verir. Isıtma/kaynak ile kaldırılıp LCR metre ile değer kontrolü yapılmalıdır. 0.1µF için %20 tolerans kabul edilebilir sınırdadır.

6. Mikrodenetleyici ve Güç Yönetim IC’lerinde Pratik Uygulama

Cep telefonu anakartlarında PMIC (Power Management IC), CPU, RAM ve diğer kritik bileşenlerin her birinin VCC pinlerinde bu kondansatörler bulunur:

Reballing ve Rework İşlemleri: IC değişimi (reballing) yapılırken, eski kondansatörlerin yenileriyle değiştirilmesi önerilir. Isı döngüleri kondansatörlerin dielektrik özelliklerini bozabilir.

7. Profesyonel Cep Telefonu Tamir Kursu Kaynağı

Decoupling kondansatörleri ve anakart güç stabilizasyonu konularında daha detaylı teknik bilgi, SMD lehimleme teknikleri ve arıza teşhis yöntemleri için profesyonel eğitim kaynaklarına başvurulmalıdır. Cep telefonu tamiri alanında uzmanlaşmak isteyenler için kapsamlı teorik ve pratik eğitimler büyük önem taşır.
