iPhone 13 Pro Max
RFFE Test Noktaları
RFFE Nedir? Temel Kavramlar
RFFE, İngilizce “Radio Frequency Front End” ifadesinin kısaltmasıdır ve Türkçede Radyo Frekansı Ön Uç devresi olarak adlandırılır. Modern akıllı telefon anakartlarında RFFE bloğu; baz band işlemcisinden gelen komutları alarak güç yükselteçlerini (PA), düşük gürültülü yükselteçleri (LNA), bant geçirgen filtreleri (BPF) ve anten anahtarlama modüllerini (ASM) denetleyen kritik bir kontrol arabirimidir.
MIPI Alliance tarafından tanımlanan RFFE protokolü, düşük pin sayısı ile yüksek bant genişliği sağlaması nedeniyle Apple, Qualcomm ve MediaTek gibi üreticiler tarafından evrensel olarak benimsenmiştir. İki tel üzerinden çalışır: CLK (saat sinyali) ve DATA (çift yönlü veri hattı). Bu iki sinyal bir araya gelerek her bir RFFE kanalını oluşturur.
iPhone 13 Pro Max’te birden fazla bağımsız RFFE kanalı bulunmaktadır. Bu kanallar SDR_RFFE1, SDR_RFFE2, SDR_RFFE3 gibi isimler alır ve her biri farklı frekans bantlarına veya anten kollarına hizmet eder. Örneğin bir kanal yalnızca 5G mmWave modülüne bağlıyken bir diğeri LTE bantlarını yönetebilir.
SDR kısaltması “Software Defined Radio” anlamına gelir. Apple’ın baz band mimarisinde yazılım tanımlı radyo yaklaşımı, esneklik ve güncelleme kolaylığı sağlar. Bu nedenle sinyal hatlarının önünde SDR öneki kullanılmaktadır.
iPhone 13 Pro Max Anakart Yapısı
iPhone 13 Pro Max, Apple’ın dikey entegrasyon stratejisinin zirvesini temsil eden çift katmanlı (stacked) bir anakart tasarımına sahiptir. Bu yaklaşım sayesinde anakart yüzey alanı yüzde otuz oranında küçültülmüş, kazanılan alan ise büyük pil kapasitesine aktarılmıştır. Üst plaka ve alt plaka olmak üzere iki fiziksel bölümden oluşan anakart, birbirine yüksek yoğunluklu interposer konnektörler aracılığıyla bağlanır.
Üst plakada A15 Bionic SoC, LPDDR5 RAM yığını ve UFS tabanlı depolama IK’ları yer alır. RF bileşenleri ağırlıklı olarak alt plakaya dağıtılmıştır; ancak şemadan görüldüğü üzere her iki plakanın üst ve alt yüzeylerinde de RFFE test noktaları mevcuttur.
Plaka Düzeni ve Bileşen Bölgeleri

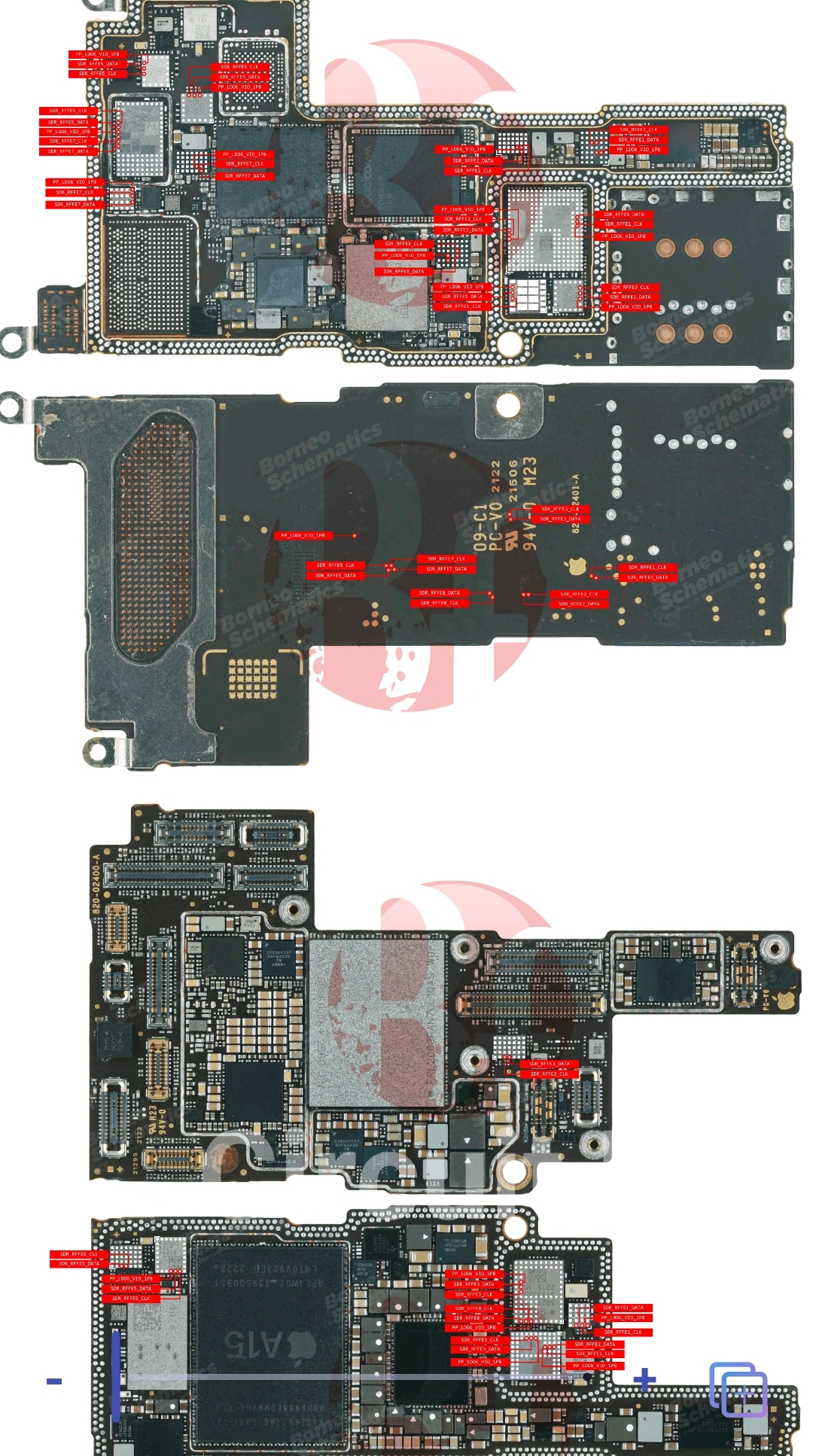

Görselde dört farklı görünümden oluşan bir kompozisyon sunulmaktadır. En üstteki görünüm üst plakanın komponent yüzeyidir; SIM kart yuvası, dokunmatik ekran kontrolcüsü ve RF modülleri bu bölgededir. İkinci görünüm üst plakanın solder yüzeyidir ve interposer pedi ile anten bağlantı noktaları içerir. Alt iki görünüm ise alt plakanın her iki yüzüne karşılık gelir; burada A15 Bionic çipinin BGA padleri açıkça görülebilmektedir.
Stacked anakart yani çift katman onarımında üst ve alt plakayı birbirinden ayırmak için ısı tabancası kullanmak yerine kesinlikle uzmanlaşmış interposer sökme istasyonu tercih edilmelidir. Düzensız ısı uygulaması BGA altlıklarını kalıcı olarak deforme eder.
SDR RFFE Sinyal Hatları ve İşlevleri
iPhone 13 Pro Max’teki baz band sistemi, Qualcomm Snapdragon X60 modemden türetilmiş Apple özel silikon üzerine inşa edilmiştir. Bu modem katmanı, şemada görülen SDR önekli RFFE sinyal gruplarını üretir. Her grup iki zorunlu sinyalden oluşur:
CLK – Saat Sinyali
CLK hattı, RFFE veriyolunun referans saatini taşır. Nominal frekansı 26 MHz olup RFFE protokolüne göre veri transferi sırasında frekans 52 MHz’e kadar çıkabilir. CLK sinyalinin yokluğunda bağlı tüm köle cihazlar (PA, LNA, filtre modülleri) komut alamaz ve ağ bağlantısı tamamen kesilir. Multimetre ile ölçüm yapıldığında bu hatta 800 mV ile 1.2 V arasında değişen AC bileşen gözlemlenmesi beklenir.
DATA – Çift Yönlü Veri Hattı
DATA hattı tam çift yönlü (full-duplex değil, yarı çift yönlü) çalışır; baz band işlemcisi komut gönderir, köle cihazlar durum bilgisini aynı hat üzerinden geri iletir. Sinyal bütünlüğü bozulduğunda cihaz ağa kaydolabilir fakat belirli bantlarda iletişim kuramaz veya çağrı sırasında çekme kayıpları yaşanır.
RFFE Kanallarının Bant Eşleşmesi
Şemada etiketlenen kanalların tahmini bant atamalarına aşağıdaki tabloda yer verilmiştir. Apple resmî şemayı kamuya açıklamamaktadır; bu nedenle aşağıdaki bilgiler sektörde yaygın kabul görmüş tersine mühendislik çalışmalarına dayanmaktadır.
| Kanal | Hizmet Ettiği Sistem | Frekans Aralığı |
|---|---|---|
| SDR_RFFE1 | Alt bant LTE (B1/B3/B5/B8) | 700 MHz – 2.1 GHz |
| SDR_RFFE2 | Orta-üst bant LTE + 5G Sub-6 | 2.1 GHz – 3.7 GHz |
| SDR_RFFE3 | 5G Sub-6 ikincil hücre + Wi-Fi yardımcı | 3.3 GHz – 4.2 GHz |
| SDR_RFFE4 | mmWave (varsa) / GPS L5 | 5 GHz – 6 GHz |
| SDR_RFFE5 | Alıcı çeşitlilik (diversity RX) | Çoklu bant |
Test Noktaları Tam Referans Tablosu

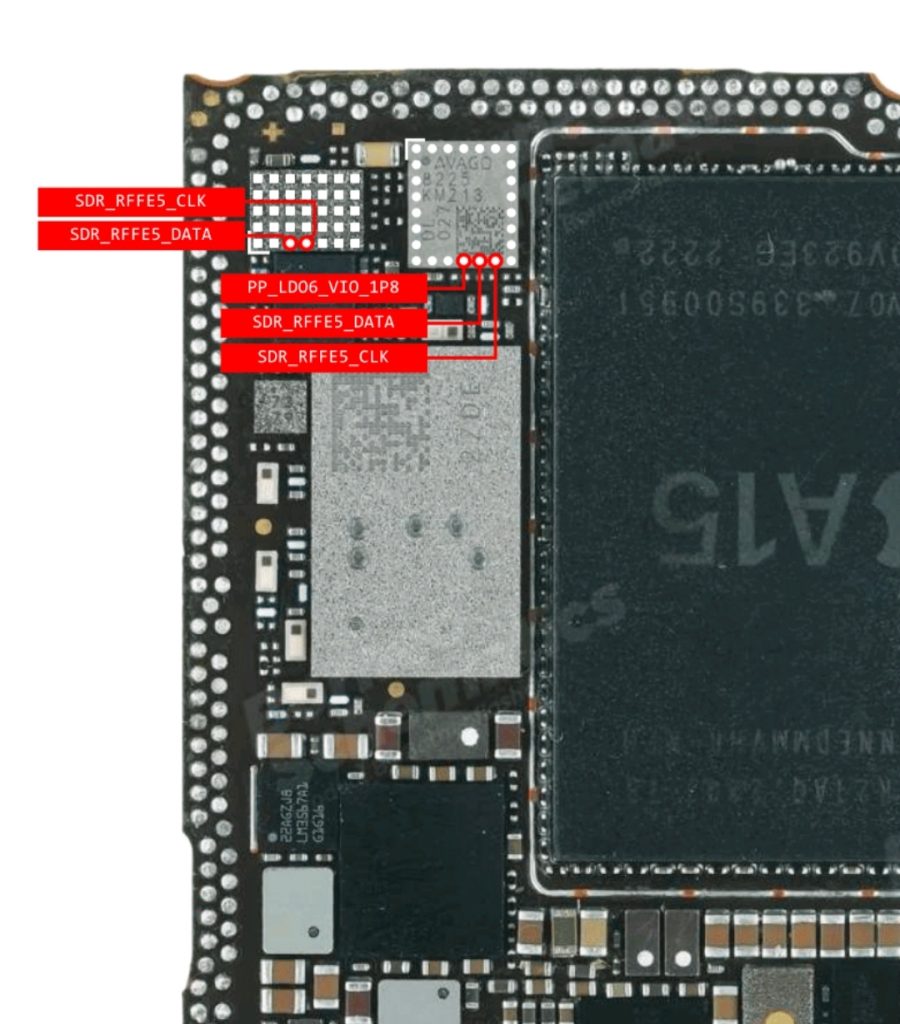

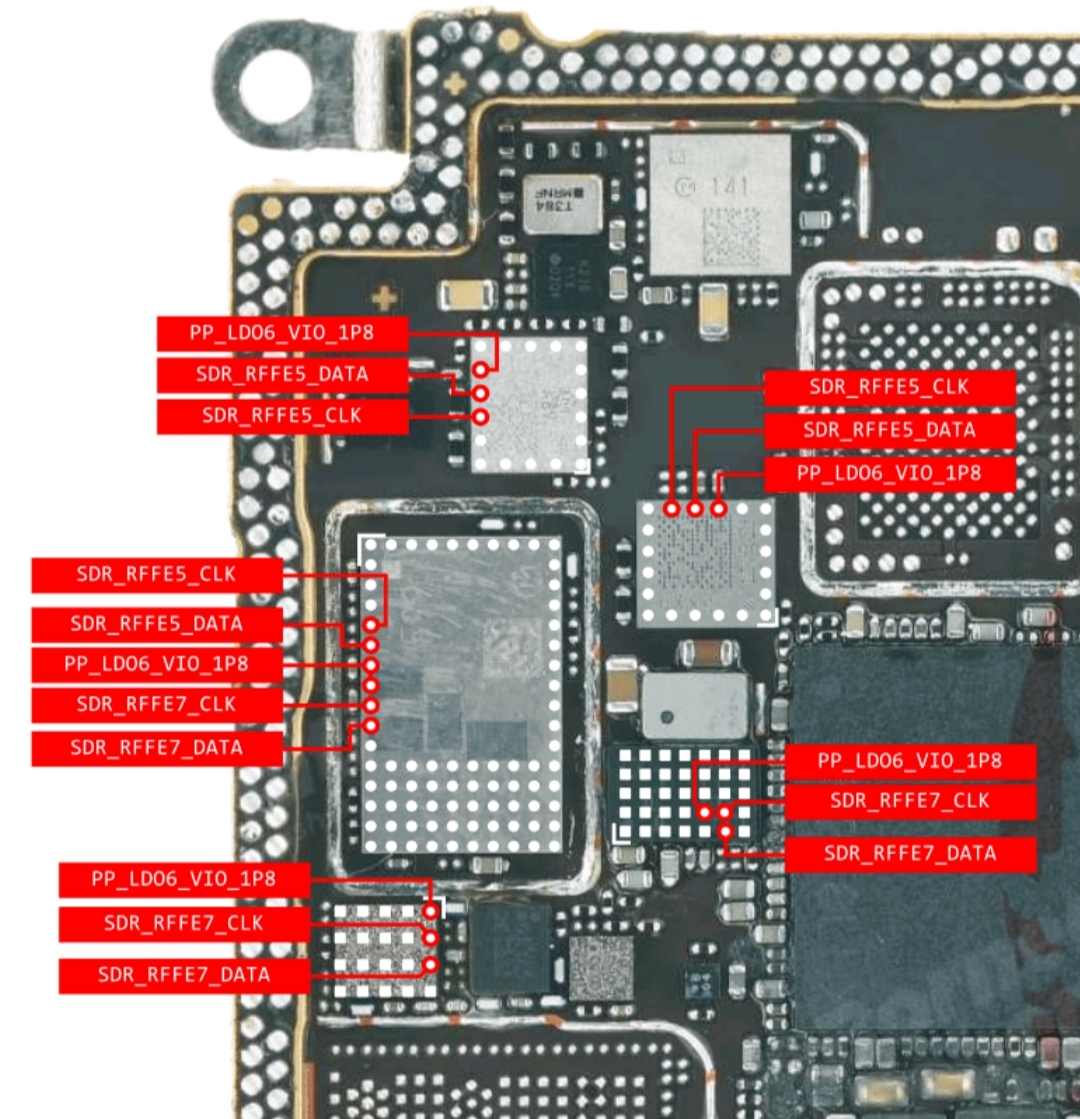

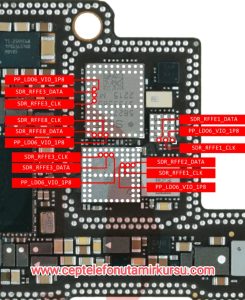

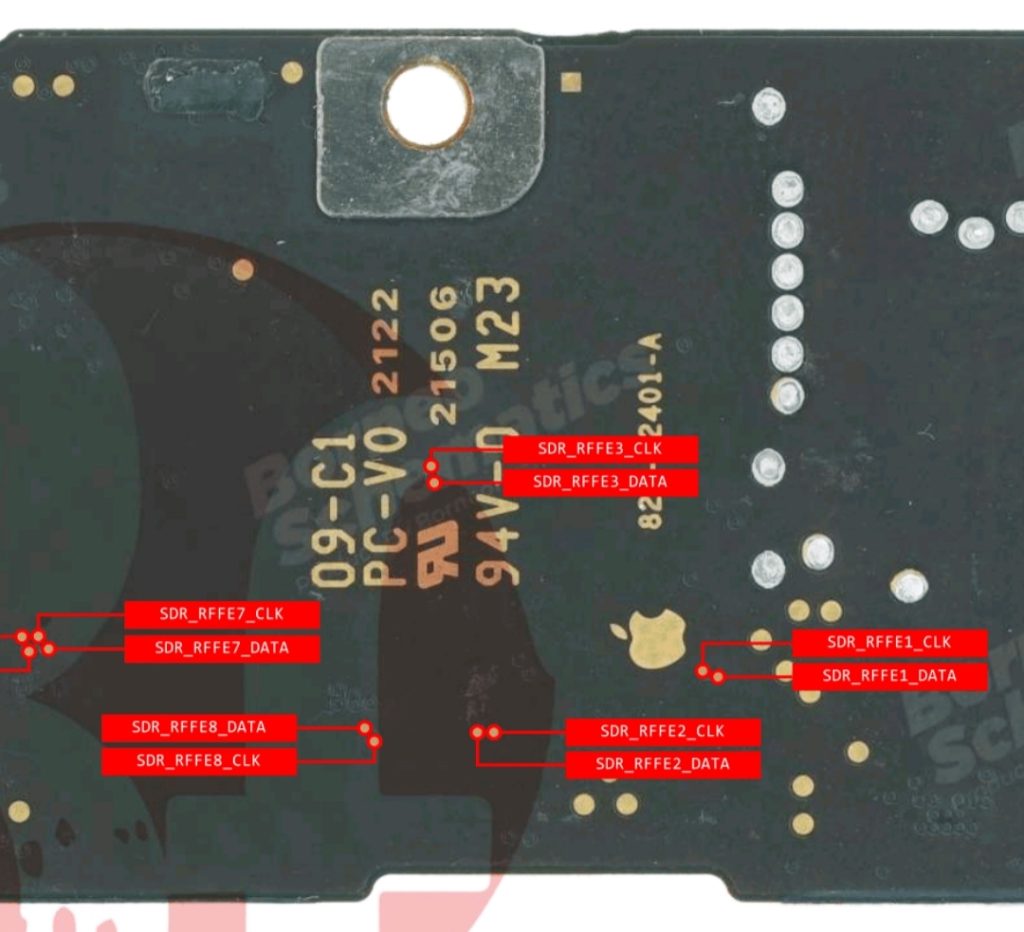

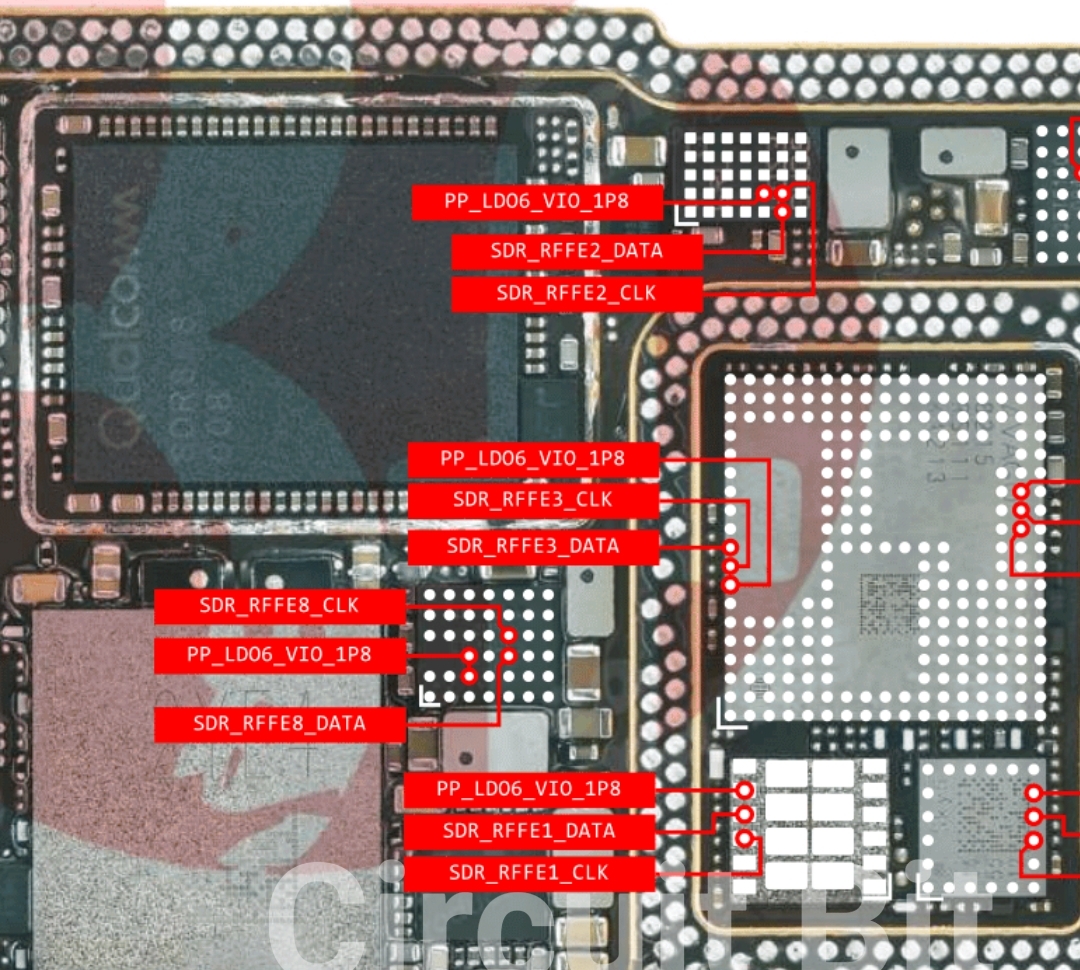

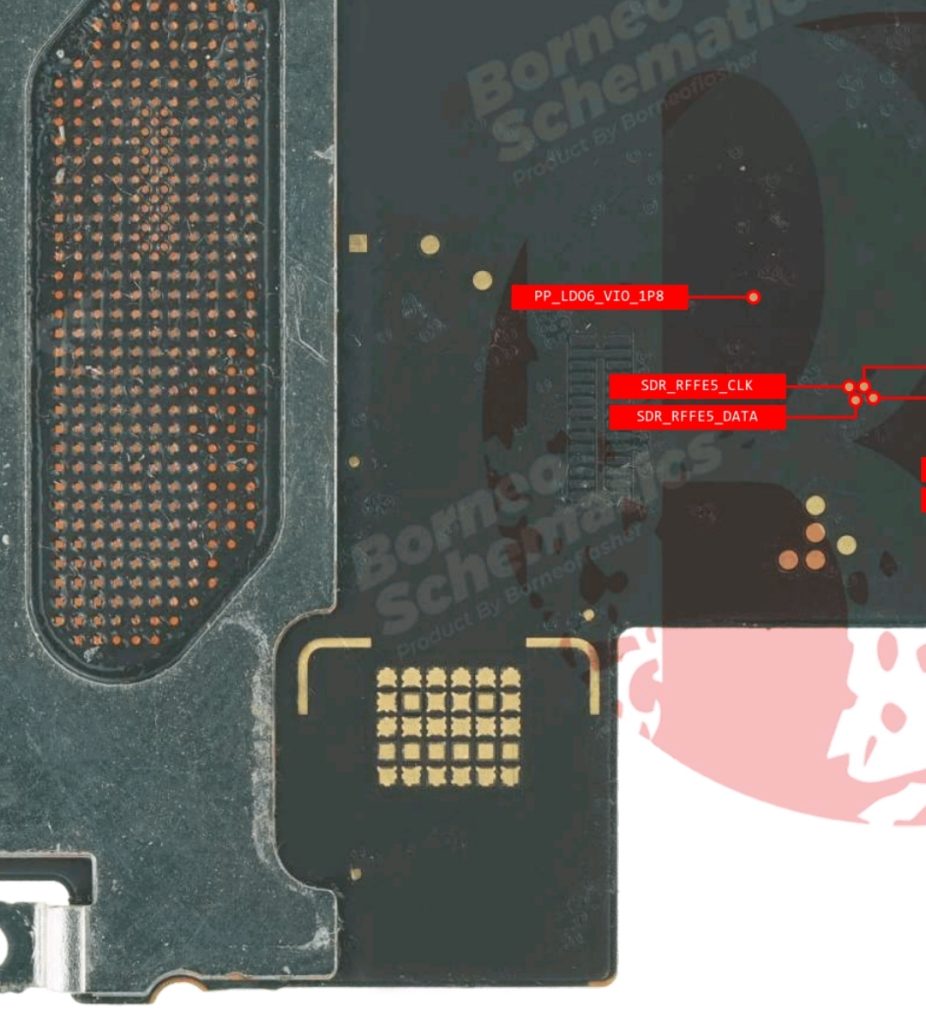

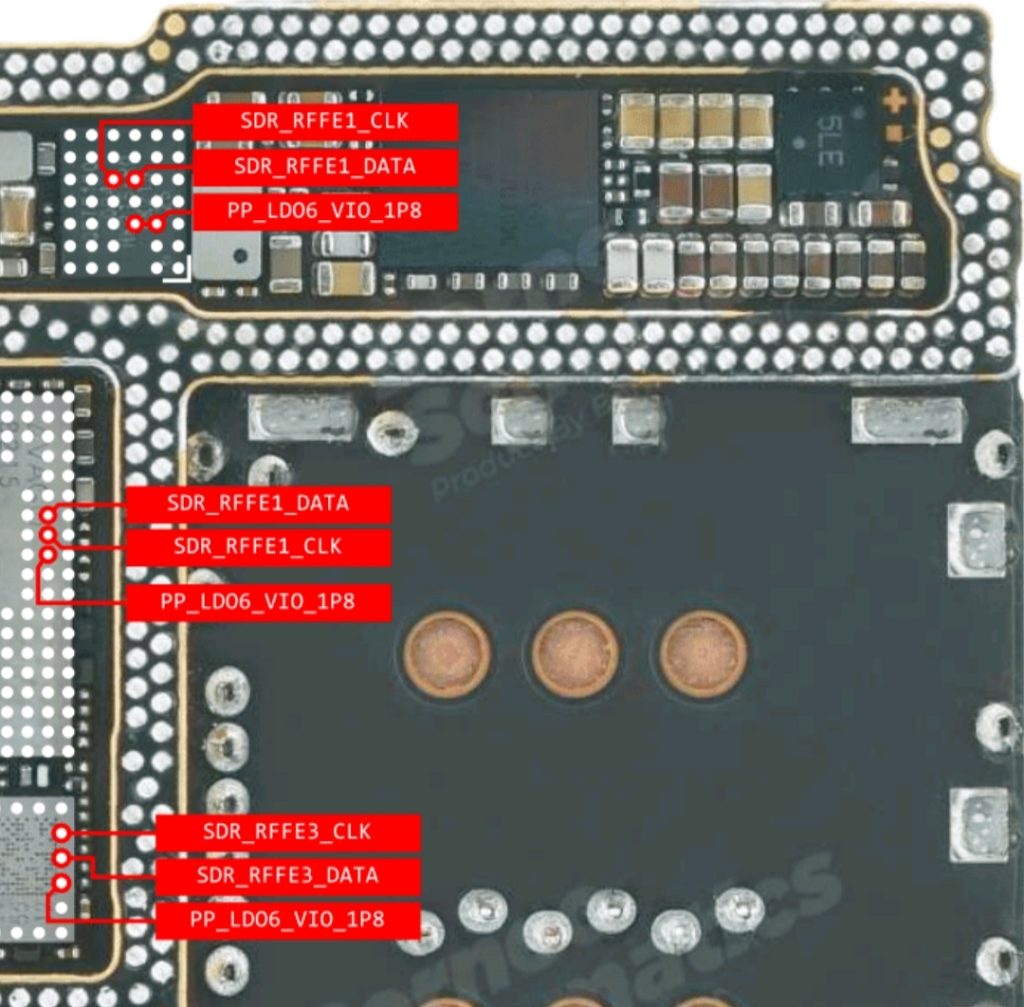

Aşağıdaki tablo, görselden elde edilen etiket bilgilerini içermektedir. Her test noktasının sinyal adı, beklenen voltaj seviyesi, plaka konumu ve pratik servis notu yer almaktadır.
| Test Noktası | Sinyal Türü | Beklenen Voltaj | Plaka Yüzey | Not |
|---|---|---|---|---|
| SDR_RFFE1_CLK | CLK | 1.8 V (AC) | Üst / Ön | 26 MHz referans saat; sinyal yoksa RF ön uç komut almaz |
| SDR_RFFE1_DATA | DATA | 1.8 V (AC) | Üst / Ön | Veri yoksa bant atamalar gerçekleşmez |
| SDR_RFFE2_CLK | CLK | 1.8 V (AC) | Üst / Ön | 5G Sub-6 kanalı saat kaynağı |
| SDR_RFFE2_DATA | DATA | 1.8 V (AC) | Üst / Ön | 5G bağlantı sorunlarında öncelikli kontrol edilmesi önerilen hat |
| SDR_RFFE3_CLK | CLK | 1.8 V (AC) | Alt / Ön | Üçüncü anten kolunun saat sinyali |
| SDR_RFFE3_DATA | DATA | 1.8 V (AC) | Alt / Ön | Çeşitlilik alıcısı veri hattı |
| SDR_RFFE4_CLK | CLK | 1.8 V (AC) | Alt / Arka | Opsiyonel kanal; mmWave donanımında aktif |
| SDR_RFFE4_DATA | DATA | 1.8 V (AC) | Alt / Arka | mmWave modül haberleşme hattı |
| SDR_RFFE5_CLK | CLK | 1.8 V (AC) | Alt / Arka | Yardımcı alıcı saat; çekme kalitesi düşüklüğünde test edilir |
| SDR_RFFE5_DATA | DATA | 1.8 V (AC) | Alt / Arka | Yardımcı alıcı veri; hat kısa devrese gitmiş olabilir |
| PP_LOAD_VCC_1V8 | VCC | 1.8 V (DC) | Üst / Ön | RFFE mantık besleme voltajı; düşük voltajda tüm kanal devre dışı |
| PP_LOAD_VCC_2V8 | VCC | 2.8 V (DC) | Üst / Ön | PA ve modül ön besleme; 2.8 V yok ise yükselteçler çalışmaz |
| PP_LOAD_VCC_2V75 | VCC | 2.75 V (DC) | Alt / Arka | Bazı PA modülleri için ayrı besleme rayı |
Üretici onaylı olmayan şema bilgileri tersine mühendislik çalışmalarına dayanır. Test noktası voltajları cihazdan cihaza ±5% sapma gösterebilir. Baskı devre kartına doğrudan lehim uygulamadan önce mutlaka orijinal şema kaynağını doğrulayın.
Voltaj Seviyeleri ve Güç Rayları
RFFE sisteminin doğru çalışması iki farklı voltaj düzeyine bağımlıdır. Mantık seviyesi sinyaller 1.8 V ray üzerinde çalışırken güç kuvvetlendirici modülleri 2.75 V ile 2.8 V aralığında beslenir. Bu iki ray herhangi birinde gerilim düşümü yaşandığında belirtiler birbirinden önemli ölçüde farklılaşır.
1.8 V Rayı Sorunları
Bu ray tamamen çöktüğünde cihaz donanımsal olarak ağa kayıt olmayı dener ancak modem hata kodu üretir. iOS “Ağ Yok” ya da “Arama Yok” uyarısı gösterir. Rayın tamamen sıfırlanmadığı kısmi düşüş senaryolarında cihaz ağa kayıt olabilir fakat belirli frekans bantlarında iletişim kuramaz; bu durum zaman zaman yazılım sorunu olarak yanlış teşhis edilmektedir.
2.8 V Rayı Sorunları
Güç kuvvetlendirici besleme voltajı eksik olduğunda cihaz alıcı modda kısmen çalışabilir. Ses aramaları bağlanabilir fakat çekme sinyal çubuklarının gerçeği yansıtmadığı, veri aktarım hızının son derece düşük kaldığı gözlemlenir. Bu tabloyla karşılaşıldığında öncelikle ilgili PMIC çıkışı ve sırasındaki filtre kondansatörleri incelenmelidir.
Ölçüm Prosedürü ve Donanım Gereksinimleri
RFFE test noktalarını doğru biçimde ölçmek için hem DC hem AC ölçüm yapabilen ekipmana ihtiyaç duyulur. Yalnızca DC ölçüm yapılan kontroller yetersiz kalır çünkü CLK ve DATA hatlarındaki sorunlar çoğunlukla AC bileşende kendini gösterir.
Bu cihazların kullanımı detaylı bir şekilde kursumuzda ele alınmaktadır.
Gerekli Ekipman
- 1Dijital osiloskop – En az 100 MHz bant genişliği, tercihen 200 MHz. RFFE protokol analizi için MIPI RFFE kod çözücü yazılımı büyük kolaylık sağlar.
- 2DC güç kaynağı – Akım sınırlama özellikli, 0–5 V çıkışlı. Anakart boot sırasında ani akım geçişleri gözlemlemek için kullanılır.
- 3Hassas multimetre – 4 haneli, AC/DC voltaj ölçüm kapasiteli. Frekans ölçüm özelliği olan modeller CLK hattında çok kullanışlıdır.
- 4Vias iğne probları – SMD sıra aralığı 0.2 mm altına düşen test noktaları için dik uçlu iğne prob setleri zorunludur. Standart multimetre probu anakart bileşenlerine zarar verebilir.
- 5Isıtmalı büyüteç ya da dijital mikroskop – Tüm RFFE test noktaları çıplak gözle zor görülen küçük PCB padleridir. En az 45× büyütme önerilir.
Adım Adım DC Voltaj Ölçümü
Güç Ver → Anakart aktif durumda olmalı// 2. PP_LOAD_VCC_1V8 test noktasına multimetre prob uygulayın
Beklenen: 1.78 V – 1.82 V DC
// 3. PP_LOAD_VCC_2V8 test noktasını ölçün
Beklenen: 2.75 V – 2.85 V DC
// 4. Voltajlar doğruysa AC ölçüme geçin
Osiloskobu SDR_RFFE1_CLK noktasına bağlayın
Beklenen: 26 MHz kare dalga, 1.0–1.4 V tepe-tepe
// 5. SDR_RFFE1_DATA hattını ölçün
Beklenen: Aktif burst paketler; sessiz dönemlerde HIGH idle
CLK hattını ölçerken osiloskobu tetiklenmiş modda değil serbest koşuşturma (free run) modunda çalıştırın. RFFE saati modem uykuya geçtiğinde duraklar; tetiklenmiş modda bekleme süresi uzun görünebilir ve sinyal kaybı izlenimi uyandırabilir.
Sinyal Kaybı ve Ağ Sorunları Giderme
iPhone 13 Pro Max’te ağ sorunları çok çeşitli biçimlerde karşımıza çıkabilir. Aşağıdaki tanı ağacı, semptomdan olası RFFE sorununa ulaşmanızı kolaylaştırmak amacıyla hazırlanmıştır.
| Belirti | Olası Neden | Kontrol Edilecek Test Noktası |
|---|---|---|
| Hiç ağ sinyali yok | 1.8 V ray tamamen yok veya tüm CLK hatları ölü | PP_LOAD_VCC_1V8 → SDR_RFFE1_CLK |
| Ağa kayıt olmuyor, SIM okunuyor | CLK varken DATA yok ya da kesintili | SDR_RFFE1_DATA, SDR_RFFE2_DATA |
| LTE var, 5G yok | 5G kanalı CLK/DATA hataları | SDR_RFFE2_CLK, SDR_RFFE2_DATA |
| Ses araması yapılamıyor | 2.8 V besleme düşük, PA çalışmıyor | PP_LOAD_VCC_2V8 |
| Çekme zayıf, çubuklar düşük | Çeşitlilik alıcısı RFFE sorunu | SDR_RFFE3_CLK/DATA, SDR_RFFE5_CLK/DATA |
| Isınma + batarya tükenmesi | PA modülünde kısa devre, 2.8 V üzerinde fazla akım | PP_LOAD_VCC_2V8 akım ölçümü |
Kısa Devre Tespiti
RFFE hatlarında kısa devre tespiti için termal kamera yöntemi son derece etkilidir. Anakarta düşük voltajlı (0.3–0.6 V) besleme bağlandığında kısa devreli yol üzerindeki bileşen ısı üretir ve termal görüntüde parlak nokta olarak görünür. Bu yöntem hem bileşen tahribatını hem de tespit süresini minimize eder.
BGA Bileşen ve Modüler Onarım İpuçları
RFFE sinyallerini üreten baz band modemi ve bağlı PA modülleri BGA paketinde çıkarılmıştır. BGA onarımı yüksek hassasiyet gerektiren bir süreçtir ve aşağıdaki noktalara dikkat edilmelidir.
- 1Reballing öncesi komponent çevresindeki PCB alanını bariyer yapıştırıcı (kapton bantı) ile koruyun. A15 Bionic’in ısı kapasitesi düşük çevre bileşenlerini hasar görmekten korur.
- 2PA modüllerini sökerken ısıl profil 210–220 °C tepe sıcaklığı ile sınırlandırılmalıdır. Aşırı ısı PCB laminasyonunu kaldırabilir ve altın kaplı hatlarda delaminasyon oluşturabilir.
- 3Reballing sonrası alaşım cinsi mutlaka orijinal komponent ile aynı olmalıdır. Apple anakartlarında kurşunsuz SAC305 alaşımı (Sn96.5/Ag3/Cu0.5) standart olarak kullanılmaktadır.
- 4Yeniden lehimleme sonrasında X-Ray kontrolü imkânı varsa mutlaka kullanılmalıdır. BGA altında görünmeyen boşluklar uzun vadede termal açılma ve RFFE sinyal bütünlüğü sorunlarına yol açar.
- 5Onarım tamamlandıktan sonra tüm RFFE hatlarını yeniden ölçün ve sonuçları servis kaydına işleyin. Özellikle SDR_RFFE2_CLK ve SDR_RFFE2_DATA hatları 5G performansını doğrudan etkiler.
Güvenlik Uyarıları ve ESD Koruması
Akıllı telefon anakartları üzerinde çalışırken elektrostatik deşarj (ESD) en büyük tehditlerden birini oluşturur. RFFE hat sürücüleri genellikle küçük boyutlu ve ESD toleransı düşük CMOS transistörlerden üretilmektedir.
ESD hasarı çoğunlukla anında görünmez; bileşen zayıflar ve günler ila haftalar içinde arıza ortaya çıkar. Bu nedenle istatistiksel ESD hasarı (latent failure) teknik servislerde kaçınılması gereken birincil risktir.
Güvenli çalışma ortamı için anti-statik bilek bandı ve ESD sertifikalı çalışma matı zorunludur. Anakart ile temas eden tüm metal aletler topraklanmış olmalıdır. Havyaların ESD sertifikalı olması ve havya ucunun topraklanmasına özel dikkat gösterilmelidir.
Sonuç ve Profesyonel Değerlendirme
iPhone 13 Pro Max RFFE test noktaları, cihazın radyo frekansı altyapısına erişim sağlayan kritik ölçüm ve müdahale noktalarıdır. Bu noktalar sayesinde deneyimli teknisyenler; ağ sorunlarını yazılım seviyesinde değil donanım düzeyinde teşhis edebilir, hatalı PA modüllerini tespit edebilir, voltaj ray problemlerini milisaniyeler içinde lokalize edebilir ve zaman kaybettiren kör tamir denemelerinin önüne geçebilir.
SDR_RFFE1 ile SDR_RFFE5 arasındaki her kanalın hem CLK hem de DATA hattının sağlıklı olması, iPhone 13 Pro Max’in 5G başta olmak üzere tüm hücresel bantlarda tam performanslı çalışabilmesi için zorunludur. Voltaj raylarının PP_LOAD_VCC_1V8 ve PP_LOAD_VCC_2V8 noktalarından doğrulanması ise her RF onarımının vazgeçilmez ilk adımı olmalıdır.
Bu rehber; tersine mühendislik verilerine ve geniş topluluk deneyimine dayanan bir referans kaynağı niteliğindedir. Ticari servis ortamlarında Apple Servis Programı şema kütüphanelerine sahip olunması halinde bu kütüphanelerin kullanılması yasal ve teknik açıdan her zaman daha güvenilir sonuçlar verecektir.
Teknik servis camiasında yaygın olarak kullanılan Zxw Tool, Martview, iPhone 13 Pro Max için belirlenen RFFE Test Noktaları, cihazın performansını optimize etmek amacıyla kritik öneme sahiptir. Bu test noktalarının doğru bir şekilde kullanılması, teknik servis süreçlerinde büyük bir avantaj sağlamaktadır. Wuxinji, Borneo schematic gibi ücretli şema platformları iPhone 13 Pro Max için onaylı ve daha ayrıntılı test noktası koordinatları sunmaktadır. Yoğun servis kullanımında bu platformlardan yararlanmak verimliliği önemli ölçüde artırır.Eğitimlerimizle katılarak nokta atışı arıza bulma tekniklerini öğrenebilirsiniz.
