FNIRSI 1014D Osiloskop
FNIRSI 1014D Osiloskop: Her Şeyi Öğren
Kurulumdan MHz ölçümüne, her butonu ve ekran fonksiyonunu açıklıyoruz.
İçindekiler
Osiloskop Nedir? Neden Kullanılır?
Osiloskop, elektrik sinyallerini gözle görülür hale getiren bir cihazdır. Voltaj değerinin zaman içinde nasıl değiştiğini ekranda dalga şeklinde gösterir.
Elektronik Tamir
Bozuk bir devre kartında sorunun tam nerede olduğunu bulmak için kullanılır.
Sinyal Analizi
Radyo, ses ve haberleşme devrelerindeki sinyalleri incelemek için tercih edilir.
Üretim Testi
Fabrikadan çıkan elektronik ürünlerin kalite kontrolünde kritik rol oynar.
Eğitim ve Araştırma
Elektronik mühendisliği öğrencileri ve araştırmacıların vazgeçilmez aletidir.
FNIRSI 1014D Teknik Özellikleri

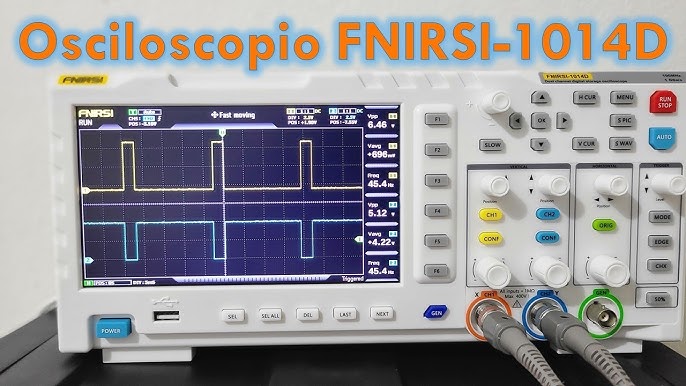

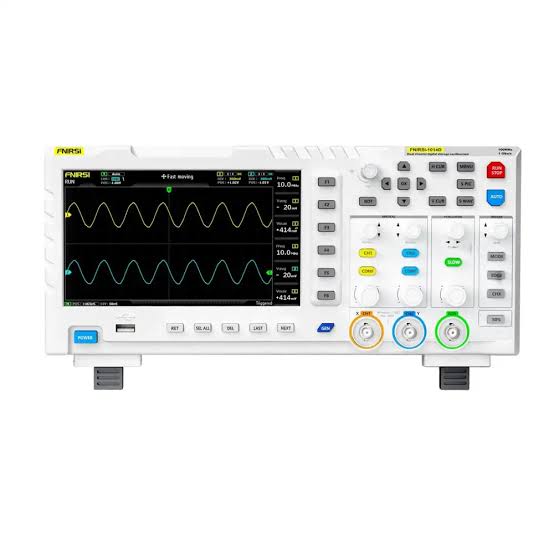

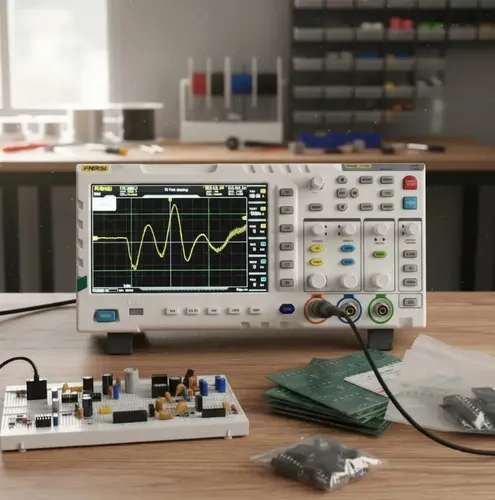

Görüntüdeki cihaz, FNIRSI markasının 1014D modelidir. İki kanallı, 100 MHz bant genişliğine sahip dijital bir osiloskopdur.
100 MHz
1 GSa/s
2 + GEN
7″ TFT
Dahili
Kenar / Nabız
İlk Kurulum ve Bağlantı Adımları

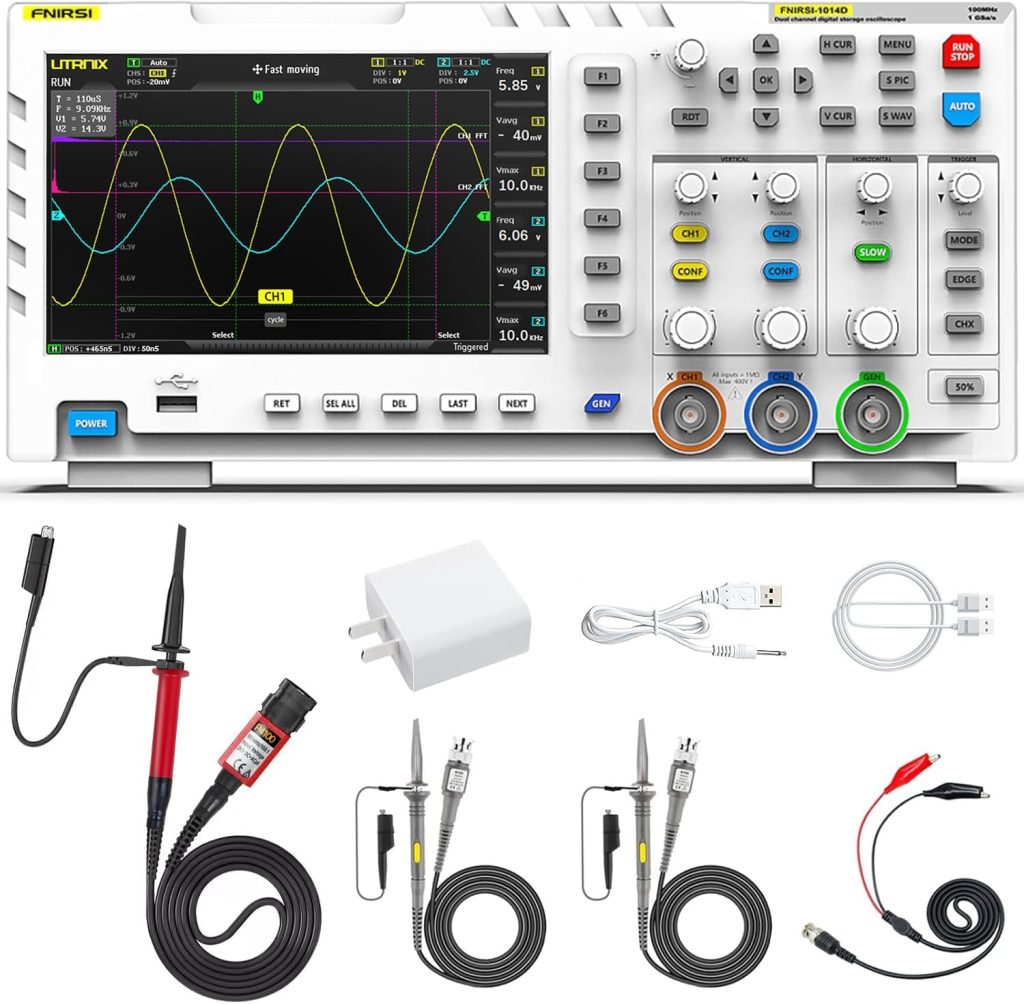

Osiloskop kutusundan çıktığında birkaç basit adımla kullanıma hazır hale gelir. Aşağıdaki sırayı takip edin.
- Probe KalibrasyonuGelen probları CH1 ve CH2 girişlerine takın. Probun ucunu cihazın ön yüzündeki “CAL” (kalibrasyon) noktasına dokundurarak 1 kHz kare dalga ile kalibrasyonu yapın.
- Probe Oranını AyarlayınProbun üzerindeki küçük dişliden 1X veya 10X modunu seçin. 10X modu, yüksek frekanslı veya yüksek voltajlı ölçümler için idealdir.
- Cihazı AçınSol alt köşedeki mavi POWER (Güç) tuşuna basın. Cihaz açılış ekranını gösterdikten sonra otomatik ayarlara geçer.
- AUTO Butonuna BasınProbe ölçüm noktasına değdiğinde AUTO tuşuna basın. Cihaz, sinyal türünü otomatik algılar ve en uygun ölçek ayarını yapar.
- Ölçüm Noktasını BağlayınProbun küçük kancasını (toprak klipsi) ölçeceğiniz devrenin GND (toprak) noktasına, iğne ucunu ise sinyal noktasına değdirin.
Ekranda Ne Görüyorsunuz?

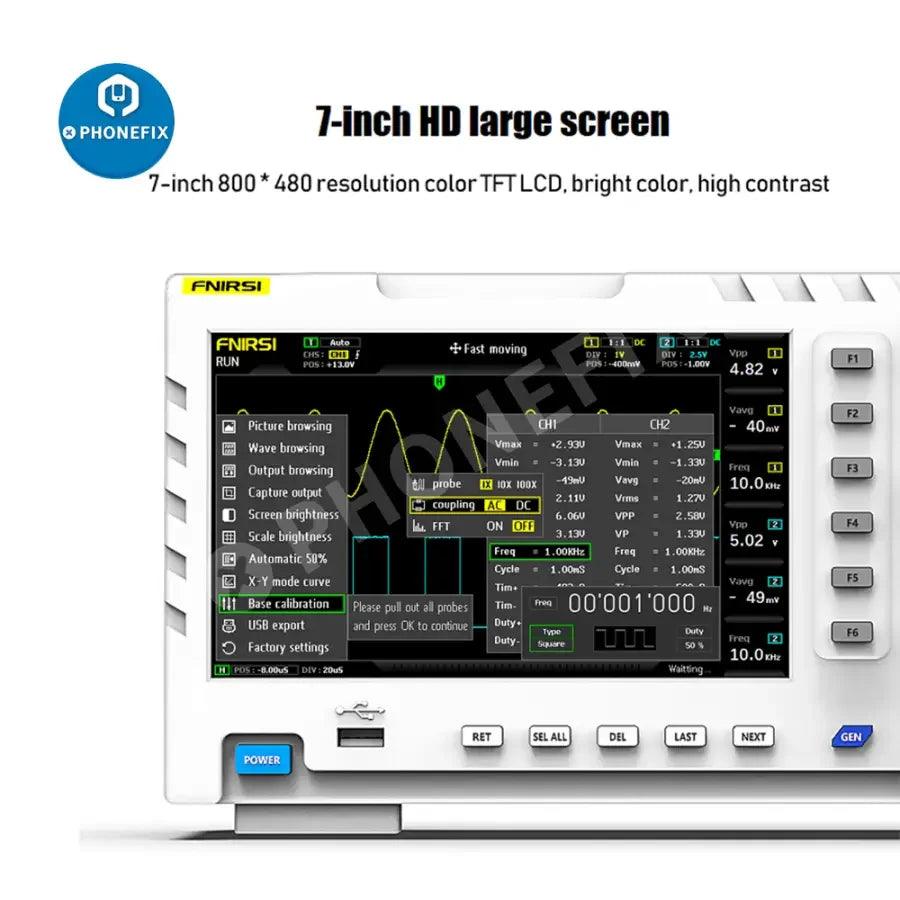

FNIRSI 1014D’nin 7 inçlik TFT ekranı, sinyaller hakkında onlarca bilgiyi aynı anda gösterir. Bu bilgileri gruplara ayıralım.
Ekranın Sol Kenarı
Sol tarafta CH1 ve CH2 için volt/div (bölüm başına voltaj) değerleri gösterilir. Sarı rakamlar CH1’e, mavi rakamlar CH2’ye aittir. Bu değer ne kadar küçükse, sinyalin detaylarını o kadar büyütülmüş görürsünüz.
Ekranın Üst Şeridi
En üstte RUN / STOP durumu, tetikleme seviyesi (Trigger), zaman tabanı (Time/Div) ve ölçüm modu yer alır. “RUN” yazısı yeşil yanıyorsa cihaz canlı ölçüm yapıyor demektir.
Ekranın Altı – Ölçüm Tablosu
Alt kısımda otomatik hesaplanan değerler listelenir: Vpp (tepe-tepe voltaj), Vrms (etkin değer voltaj), frekans (Hz veya MHz), periyot, duty cycle (görev döngüsü) ve daha fazlası.
Dalga Renkleri
Ekranda sarı renkli dalga CH1 kanalına, mavi-yeşil dalga ise CH2 kanalına aittir. Bu renk kodlaması karışıklığı önler.
Tüm Buton ve Kontroller
FNIRSI 1014D üzerinde iki bölge vardır: sol taraftaki ekran kontrol butonları ve sağ taraftaki kanal/tetikleme kontrolleri. Hepsini tek tek inceleyelim.
Sol Panel – Ekran ve Gezinme Butonları
| Buton | Türkçe Adı | Ne İşe Yarar? |
|---|---|---|
| POWER | Güç | Cihazı açar ve kapatır. Mavi ışıkla aydınlanır. |
| RET | Geri | Menüde bir önceki ekrana döner. |
| RE ALL | Tümünü Sıfırla | Tüm ayarları fabrika değerlerine döndürür. |
| DIL | Sil / Temizle | Ekrandaki mevcut dalgayı siler, yeni ölçüm için hazırlar. |
| LAST | Önceki | Kaydedilen önceki ölçüme geri döner. |
| NEXT | Sonraki | Kaydedilen sonraki ölçüme geçer. |
Sağ Panel – Kanal ve Tetikleme Kontrolleri
| Buton / Kontrol | Türkçe Adı | Ne İşe Yarar? |
|---|---|---|
| RUN / STOP | Çalıştır / Durdur | Kırmızı düğme. Ölçümü dondurur veya başlatır. Detaylı inceleme için STOP basın. |
| AUTO | Otomatik | Sinyali otomatik analiz eder, voltaj ve zaman ölçeğini en uygun değere ayarlar. |
| F1 – F6 | Fonksiyon Tuşları | Ekranın sağındaki bu tuşlar, o an aktif olan menünün seçeneklerini değiştirir. |
| CH1 / CH2 | Kanal 1 / Kanal 2 | İlgili kanalın menüsünü açar; kuple (DC/AC/GND), voltaj aralığı ve prob oranı burada ayarlanır. |
| COUP | Kuplaj | DC, AC veya GND kuplajı arasında geçiş yapar. AC kuplaj, DC bileşeni filtreler. |
| GLOW | Parlama / Iz | Dalganın geçmiş izlerini ekranda görünür tutar; geçici sinyalleri yakalamak için kullanılır. |
| MODE | Mod | Tetikleme modunu değiştirir: Normal, Auto, Single. |
| EDGE | Kenar Tetikleme | Sinyalin yükselen veya alçalan kenarında tetiklemeyi ayarlar. |
| CH (Trigger) | Tetik Kanalı | Tetiklemenin hangi kanaldan (CH1 veya CH2) yapılacağını seçer. |
| 1MS (Menü) | Ölçüm Menüsü | Otomatik ölçüm listesini açar; frekans, voltaj, periyot gibi değerler buradan seçilir. |
| X (Zaman Knob) | Zaman Tabanı | Sarı büyük topuz. Çevirerek Time/Div (ns–s arası) ayarlanır. Sinyal sıkışıyor mu? Bu topuzu çevirin. |
| Y (Voltaj Knob) | Voltaj Ölçeği | Yeşil büyük topuz. Volt/Div değerini değiştirir. Dalga ekrandan çıkıyorsa bunu azaltın. |
| GEN | Jeneratör Çıkışı | Dahili fonksiyon jeneratörünün çıkış konektörüdür; test sinyali buradan alınır. |
MHz (Frekans) Ölçümü Nasıl Yapılır?
Frekans, bir sinyalin saniyede kaç kez tekrarlandığını gösterir. Örneğin 1 MHz, saniyede bir milyon tekrar demektir. FNIRSI 1014D bu değeri otomatik olarak hesaplar.
Basitleştirilmiş Anlatım
Bir salıncakta ileri geri gidiyorsunuz. Bir dakikada 20 kez gidip geliyorsanız frekansınız “dakikada 20” demektir. Elektrikte bunu saniye bazında ölçeriz ve birimine Hz (Hertz) deriz. 1.000.000 Hz ise 1 MHz olur.
- Probu Sinyal Noktasına BağlayınÖlçülecek devrenin sinyal noktasına probu değdirin, toprak klipsini GND’ye bağlayın.
- AUTO Tuşuna BasınCihaz sinyali otomatik algılayıp ekranda stabil bir dalga şekli oluşturacaktır.
- 1MS Menüsünü AçınSağ paneldeki “1MS” butonuna basın. Ekranın alt kısmında ölçüm değerleri listesi açılır.
- “Freq” Değerini OkuyunListede “Freq” olarak yazan değer, sinyalin frekansıdır. Hz, kHz veya MHz cinsinden gösterilir.
Voltaj Ölçümü Nasıl Yapılır?
Osiloskop voltajı iki farklı biçimde gösterir: Vpp (tepe-tepe değeri) ve Vrms (etkin değer). İkisini karıştırmamak çok önemlidir.
- Kanalı ve Kuplajı SeçinCH1 veya CH2 butonuna basın. DC voltaj ölçümü için kuplajı “DC” yapın. AC sinyaller için “AC” kuplaj seçin.
- Volt/Div Ayarını YapınY (yeşil) topuzu çevirerek dalganın ekranın yaklaşık 3-6 karesi yüksekliğinde görünmesini sağlayın. Çok küçük dalga = hassas okuma imkânı; çok büyük = klipping hatası.
- Otomatik Ölçümü Aktifleştirin1MS menüsünden “Vpp”, “Vmax”, “Vmin” veya “Vrms” değerlerini seçerek ekrana sabitleyin.
- Değeri OkuyunEkranın alt tablosunda anlık olarak güncellenen voltaj değerini okuyun. RUN/STOP ile dondurarak daha rahat okuma yapabilirsiniz.
Cursor ile Manuel Voltaj Ölçümü
Otomatik ölçüm yerine cursor (imleç) kullanmak isteyenler, menüden “Cursor” modunu aktifleştirip iki yatay çizgiyi dalgaya hizalayabilir. İki çizgi arasındaki fark, delta-V (voltaj farkı) olarak gösterilir.
Profesyonel İpuçları
Tetiklemeyi İyi Ayarlayın
Dalga ekranda kayıyorsa tetikleme seviyesini sinyalin orta noktasına getirin. Kenar tetiklemeyi “yükselen kenar” olarak seçin.
Single Mod Kullanın
Tek seferlik veya anlık sinyalleri yakalamak için “Single” tetikleme moduna alın. Sinyal geldiğinde otomatik donacaktır.
Zemin Hattını Tanıyın
Ekrandaki küçük “1” ve “2” sembolleri, kanalların zemin (0V) noktasını gösterir. Ölçmeden önce bu noktayı ekran ortasına alın.
Dahili Jeneratörü Test Edin
GEN çıkışından 1 kHz kare dalga üretip CH1’e bağlayın. Bu hem cihazı test eder hem de prob kalibrasyonunu doğrular.
Periyot ve Frekans İlişkisi
Periyot (T) ve frekans (f) birbirinin tersidir: f = 1/T. 10 ms periyot = 100 Hz frekans. Cihaz ikisini de gösterir.
Ekranı Kaydedin
USB portuna bellek takarak mevcut ekranı PNG olarak kaydedebilirsiniz. Servis raporlaması için idealdir.
Güvenlik Uyarıları
Osiloskop güçlü bir cihazdır ama yanlış kullanımda hem cihaza hem de kullanıcıya zarar verebilir. Bu kurallara mutlaka uyun.
