: Teknik Servis Uzmanından Detaylı T-CON Board ve TFT Panel Rehberi

LCD / TFT Panel Tamiri İçin En Kritik Voltaj Değerleri ve Arıza Teşhis Yöntemleri (2026 Güncel Servis Bilgisi)

Giriş ve Şema Genel Bakış

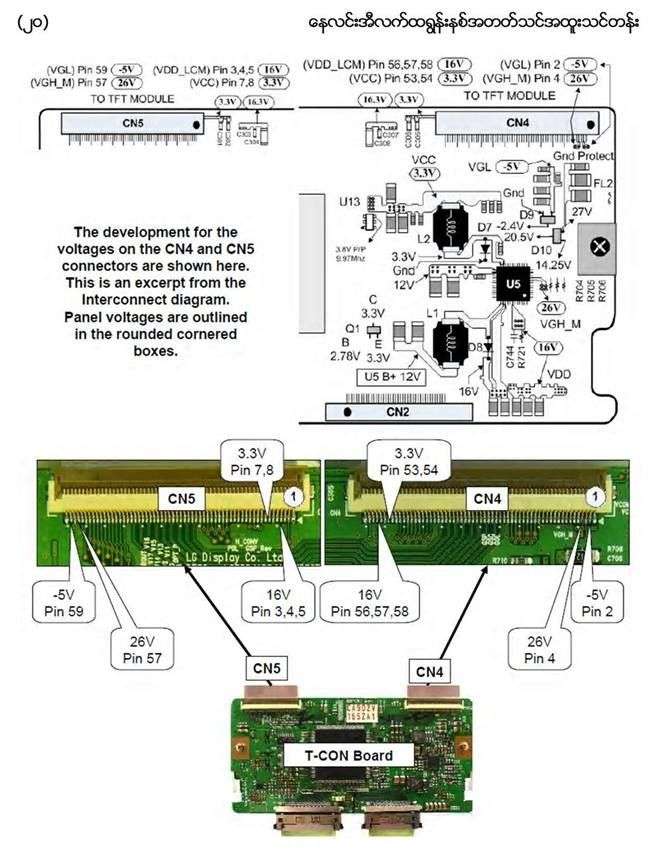

Görseldeki interconnect diyagramı, LG Display Co., Ltd. tarafından üretilen TFT LCD panellerin CN4 ve CN5 konnektörlerine ait voltaj dağılımını net bir şekilde göstermektedir. Bu şema, orijinal interconnect diyagramından alınmış resmi bir alıntıdır ve panel voltajları yuvarlak köşeli kutular içinde belirtilmiştir.

Teknik servis uzmanı olarak yıllardır LG, Samsung ve diğer markaların panel onarımlarında bu şemayı referans alıyoruz. Özellikle T-CON board arızalarında, gate-source sürücü voltaj kayıplarında ve “ekran açılmıyor”, “çizgili görüntü”, “renk bozulması” gibi klasik arızalarda CN4 ve CN5 pinout ölçümleri hayat kurtarır.

Şemada solda CN5, sağda CN4 konnektörü ve alt kısımda T-CON Board fotoğrafları yer almaktadır. Tüm voltajlar fabrika spesifikasyonuna göre etiketlenmiştir.

CN5 Konnektörü ve Voltaj Pinout Detayları

CN5, panelin sol tarafında yer alan ana güç ve sinyal konnektörüdür. Aşağıdaki fotoğrafta net olarak görülen pinler ve voltaj değerleri şöyledir:

Pin Numarası Voltaj Değeri Açıklama (Teknik Servis Notu)
Pin 7, 8 3.3V VCC – Mantık besleme gerilimi. T-CON ve source driver’lar için temel besleme.
Pin 57 26V VGH_M / Gate High voltajı (pozitif gate sürücü beslemesi).
Pin 59 -5V VGL – Gate Low voltajı. TFT transistorları kapatmak için kritik negatif gerilim.
Ölçüm İpucu: Multimetre ile CN5 Pin 7-8 arası 3.3V, Pin 57 26V, Pin 59 -5V ölçülmelidir. Herhangi biri eksik veya düşükse T-CON board veya panel bağlantı sorunu vardır.

CN4 Konnektörü ve Voltaj Pinout Detayları

CN4, panelin sağ tarafında bulunan ikinci ana konnektördür. Simetrik olarak CN5 ile birlikte panelin her iki yanındaki gate ve source sürücülerini besler:

Pin Numarası Voltaj Değeri Açıklama (Teknik Servis Notu)
Pin 53, 54 3.3V VCC – Mantık besleme gerilimi (CN5 ile paralel).
Pin 56, 57, 58 16V VDD_LCM / Analog besleme gerilimi. Source driver’lar için kullanılır.
Pin 2 -5V VGL – Gate Low voltajı (CN5 ile ortak).
Pin 4 26V VGH_M / Gate High voltajı (CN5 ile ortak).
Ölçüm İpucu: CN4 Pin 53-54 arası 3.3V, Pin 56-58 arası 16V, Pin 4 26V, Pin 2 -5V olmalıdır. 16V’un eksik olması genellikle sağ tarafta dikey çizgi veya yarım ekran sorununa yol açar.

T-CON Board ve Voltaj Üretim Devresi

Şemanın alt kısmında görülen T-CON Board (Timing Controller Kartı), CN4 ve CN5’e giden tüm voltajları üreten ana devredir. Üst interconnect diyagramında U5, L1, L2, D7, D8, D9, D10 gibi DC-DC converter ve indüktörler net olarak görünmektedir.

  • 3.3V ve 12V → U5B üzerinden üretilir.
  • 16V ve 26V → Boost converter’lar ile yükseltilir.
  • -5V (VGL) → Negatif charge pump devresi ile elde edilir.
  • -2.4V ve diğer yardımcı gerilimler → U13 ve çevresindeki devre ile üretilir.

Teknik servis pratiği: T-CON board üzerindeki 27V, 20.5V, 14.25V test noktalarını kontrol edin. Kapasitör şişmesi veya lehim soğukluğu en sık rastlanan arızalardır.

Arıza Teşhisi ve Pratik Onarım İpuçları

En Sık Karşılaşılan Arızalar ve Çözümleri:

  • Ekran hiç açılmıyor → CN4/CN5’te 3.3V veya 26V yok → T-CON board değiştirin veya voltaj üreten bobinleri kontrol edin.
  • Dikey çizgiler → 16V veya -5V düşük → Sağ taraftaki CN4 bağlantısını kontrol edin.
  • Yarım ekran veya sol/sağ renk sorunu → CN5 veya CN4’ün 26V pini açık devre.
  • Beyaz ekran / negatif görüntü → VGL (-5V) gerilimi eksik veya ters polarite.

Servis sırasında mutlaka izole mat kullanın. 26V ve -5V yüksek gerilim farkı nedeniyle kısa devre riski yüksektir. Multimetre DC modunda, toprak olarak şasi veya GND pinini referans alın.

Panel Genel Voltajları ve Teknik Notlar

Şemada yuvarlak köşeli kutularda belirtilen panel voltajları şunlardır:

  • VGL: -5V (Pin 59 CN5 / Pin 2 CN4)
  • VGH_M: 26V (Pin 57 CN5 / Pin 4 CN4)
  • VDD_LCM: 3.4V / 5V / 16V aralığı
  • VCC: 3.3V (CN5 Pin 7-8 ve CN4 Pin 53-54)

Bu değerler LG Display’in standart TFT modüllerinde kullanılır. Farklı model panellerde minör farklar olabilir ancak temel pinout aynıdır. Interconnect diyagramındaki U5 ve L1-L2 devreleri, giriş 12V’tan tüm bu gerilimleri türetir.

Sonuç ve Servis Tavsiyeleri

CN4 ve CN5 konnektör voltajlarını doğru ölçmek, LG Display panellerinde %80 oranında arızayı teşhis etmenizi sağlar. T-CON board değişimi veya voltaj üreten komponent tamiri ile birçok panel kurtarılabilir. Bu şema, teknik servis teknisyenleri için vazgeçilmez bir referanstır.

Tavsiye: Her onarımdan önce orijinal interconnect diyagramını indirin ve voltajları not ederek ölçüm yapın. Güvenlik için statik elektrik önlemleri alın.

Daha fazla LG / Samsung panel şeması ve onarım videosu için sitemizi takip edin.
