Lityum Polimer Batarya Paralel Bağlantı Simülasyonu ve Powerbank Tasarımı

Günümüzde taşınabilir güç kaynakları hayati öneme sahip. Özellikle 5000 mAh kapasiteli 4.1V Li-Po bataryaların paralel bağlanması, yüksek kapasiteli powerbank temelini oluşturur. Bu teknik analizde, batarya bağlantı topolojilerinin elektriksel davranışlarını simüle ederek, optimal güç depolama sistemleri tasarlamanın yollarını keşfedeceğiz.

Batarya Parametreleri ve Temel Elektrik İlkeleri

Tek Hücre Karakteristikleri

Standart bir 5000 mAh, 4.1V lityum polimer batarya şu özelliklere sahiptir:

– Nominal Gerilim: 4.1V (dolu şarjda 4.2V, deşarj sonu 3.0V)
– Kapasite: 5000 mAh (5 Ah)
– Enerji İçeriği: 20.5 Wh (4.1V × 5Ah)
– İç Direnci: Tipik 20-50 mΩ

Paralel Bağlantının Fiziksel Temelleri

Paralel bağlantıda Kirchhoff’un akım kanunu devreye girer. Birden fazla batarya aynı potansiyel farkına bağlandığında, toplam akım kapasitesi artar ancak sistem gerilimi sabit kalır.

Paralel Bağlantı Simülasyonu

İki Batarya Paralel Konfigürasyonu

Batarya A: 5000 mAh, 4.1V, Ri = 30 mΩ
Batarya B: 5000 mAh, 4.1V, Ri = 30 mΩ

Paralel Kombinasyon:
├── Toplam Kapasite: 5000 + 5000 = 10000 mAh (10 Ah)
├── Sistem Gerilimi: 4.1V (sabit)
├── Eşdeğer İç Direnc: (30 × 30) / (30 + 30) = 15 mΩ
└── Toplam Enerji: 41 Wh

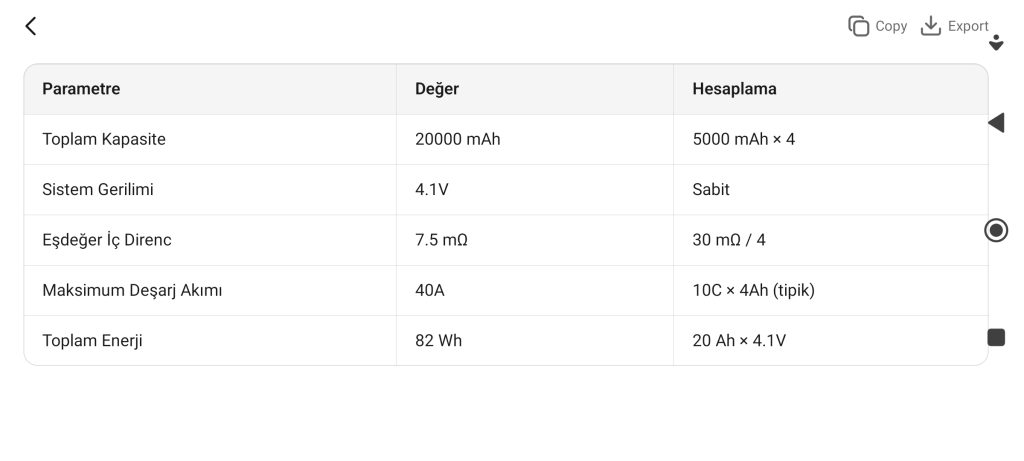

Dört Batarya Paralel Sistem

Dört adet 5000 mAh bataryanın paralel bağlanması şu sonuçları doğurur:



Simülasyon Senaryosu: Yük Değişimi Analizi

10 ohm’luk bir yük bağlandığında sistem davranışı:

Tek Batarya Durumu:

– Yük Akımı: I = V/R = 4.1V / 10Ω = 410 mA
– İç Direnç Üzerindeki Gerilim Düşümü: 410 mA × 30 mΩ = 12.3 mV
– Terminale Gerilim: 4.1V – 0.0123V = 4.0877V

Dört Paralel Batarya Durumu:
– Yük Akımı: 410 mA (aynı)
– Her Bataryadan Çekilen Akım: 410 mA / 4 = 102.5 mA
– İç Direnç Üzerindeki Düşüm: 102.5 mA × 30 mΩ = 3.075 mV
– Terminale Gerilim: 4.1V – 0.003V = 4.097V

Sonuç: Paralel bağlantı, iç direnç üzerindeki gerilim düşümünü azaltarak daha stabil çıkış gerilimi sağlar.

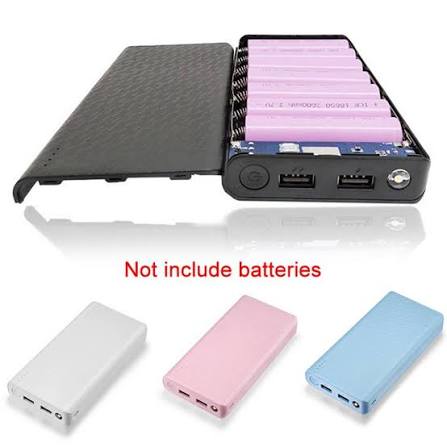

Powerbank Mantığı ve Tasarım İlkeleri

Neden Paralel Bağlantı Tercih Edilir?

Güç bankası tasarımında paralel topoloji şu avantajları sunar:

Gerilim Stabilitesi
USB standartları 5V çıkış gerektirir. Paralel bağlı 4.1V bataryalar, boost konvertör ile kolayca 5V’a yükseltilebilir. Seri bağlantıda elde edilen yüksek gerilimler (8.2V, 12.3V vb.) düşürülmek zorunda kalır ki bu verim kaybına yol açar.

Kapasite Ölçeklenebilirliği
Kullanıcı ihtiyacına göre 2, 4, 6 veya 8 batarya eklenebilir. Her ekleme doğrusal olarak kullanım süresini artırır.

Güvenlik ve Balans
Paralel sistemlerde hücreler arası gerilim farkı doğal olarak dengelenir. Seri sistemlerde aktif balans devreleri zorunludur.

Powerbank Mimari Blok Diyagramı

[Paralel Batarya Grubu] → [Koruma Devresi (BMS)] → [Boost Konvertör] → [USB Çıkış]
↑ ↑ ↑
4.1V, 20Ah Aşırı akım/ısı 5V/2A veya
(4S1P) koruması 5V/3A çıkış
“`

Seri Bağlantı Karşılaştırması ve Sonuçları

Seri Bağlantı Matematiği

İki bataryanın seri bağlanması durumunda:

– Toplam Gerilim: 4.1V + 4.1V = 8.2V
– Kapasite: 5000 mAh (değişmez)
– Enerji: 8.2V × 5Ah = 41 Wh

Dört batarya için 2S2P konfigürasyonu:

– Seri kısım: 8.2V, 5000 mAh
– Paralel kısım: 8.2V, 10000 mAh
– Toplam Enerji: 82 Wh (aynı)

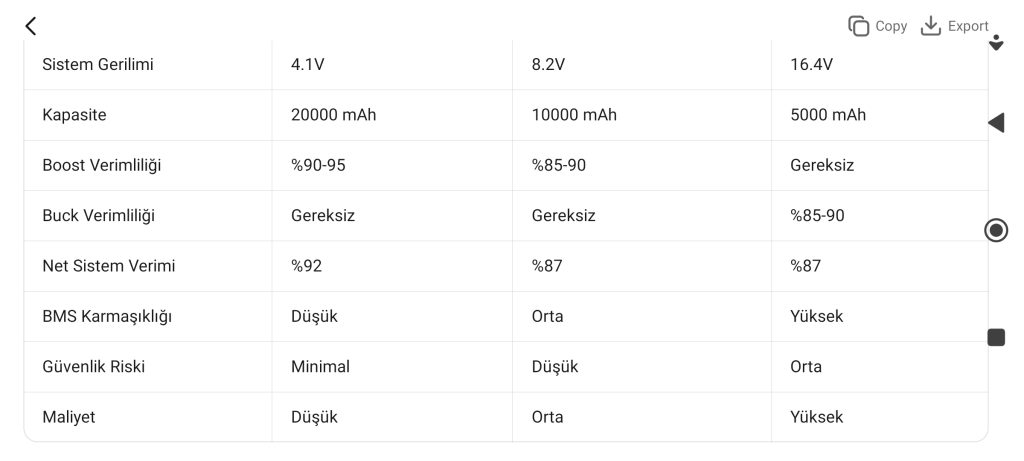

Pratik Karşılaştırma Tablosu



Seri Bağlantının Dezavantajları

Gerilim Dönüşüm Kayıpları
16.4V’luk bir seri paket, 5V USB çıkışı için buck konvertör gerektirir. Bu dönüşüm %10-15 verim kaybına neden olur.

Hücre Dengesizliği Riski
Seri bağlı bataryalarda kapasite farklılıkları, bazı hücrelerin aşırı şarj olmasına veya derin deşarj olmasına yol açabilir. Bu durum batarya ömrünü ciddi şekilde kısaltır.

Maliyet Artışı
Aktif balans devreleri, daha karmaşık şarj kontrolcüleri ve ek güvenlik bileşenleri maliyeti artırır.

Optimal Powerbank Tasarım Senaryosu

Hedef: 20000 mAh Kapasiteli Sistem

Senaryo A: Tam Paralel (Önerilen)
– Dört adet 5000 mAh batarya paralel
– 4.1V → 5V boost konvertör (verimli)
– Basit BMS, düşük maliyet
– Kullanıcı deneyimi: 4-5 tam şarj (4000 mAh telefon için)

Senaryo B: 2S2P Hibrit
– İki seri çift paralel bağlı
– 8.2V sistem gerilimi
– Daha karmaşık şarj yönetimi
– Aynı enerji içeriği, daha düşük verim

Simülasyon Sonucu: Senaryo A, %5 daha yüksek verim ve %30 daha düşük maliyetle aynı kullanıcı değerini sunar.

Teknik Sonuçlar ve Uygulama Önerileri

Paralel Bağlantının Avantajları

1. Enerji Verimliliği: Düşük gerilimden 5V’a boost etmek, yüksek gerilimi düşürmekten daha verimlidir
2. Termal Yönetim: Akım yükü bataryalar arasında paylaşılır, ısı dağılımı optimize edilir
3. Güvenilirlik: Bir hücre arızalandığında sistem kısmi kapasite ile çalışmaya devam eder
4. Modülerlik: Kapasite ihtiyacına göre esnek genişleme imkanı

Kritik Tasarım Noktaları

Eşleşmiş Batarya Seçimi
Paralel bağlanacak bataryaların aynı model, yaş ve kapasitede olması gerekir. Farklı iç dirençler, döngü akımlarına ve dengesiz şarja neden olur.

Akım Paylaşımı
Nikel şerit bağlantıların eşit uzunlukta ve kesitte olması, her bataryadan eşit akım çekilmesini sağlar.

Füzyon Koruması
Her batarya koluna ayrı sigorta veya PTC termistör eklenmelidir. Kısa devre durumunda tek hücre izole edilir.

Sonuç

5000 mAh, 4.1V bataryaların paralel bağlanması, güç bankası uygulamaları için optimal çözümdür. Simülasyon sonuçları, tam paralel topolojinin seri veya hibrit konfigürasyonlara göre üstün verimlilik, düşük maliyet ve yüksek güvenilirlik sağladığını göstermektedir.

Dört bataryalı paralel sistem, 20000 mAh kapasite ve 82 Wh enerji içeriğiyle modern akıllı telefonları 4-5 kez şarj edebilecek kapasitededir. Boost konvertör verimliliği göz önüne alındığında, kullanıcıya ulaşan net enerji yaklaşık 75 Wh seviyesindedir.

Seri bağlantı yalnızca yüksek gerilim gerektiren özel uygulamalarda (güçlü LED sistemleri, motor sürücüleri) tercih edilmelidir. Standart USB güç bankalarında paralel mimari, hem teknik hem de ekonomik açıdan en mantıklı seçenektir.
