Samsung Galaxy S23 Ultra İç Yapısı ve Entegre Devre Katmanları Detaylı İncelemesi

Samsung Galaxy S23 Ultra, amiral gemisi segmentinde sunduğu üst düzey donanım özellikleriyle dikkat çeken bir akıllı telefon modelidir. Cihazın iç yapısı ve kullanılan entegre devreler (IC), performans ve dayanıklılık açısından kritik öneme sahiptir. İşte Samsung Galaxy S23 Ultra’nın iç katman yapısı ve ana bileşenleri hakkında detaylı teknik analiz.

Ana İşlemci ve Bellek Mimarisi

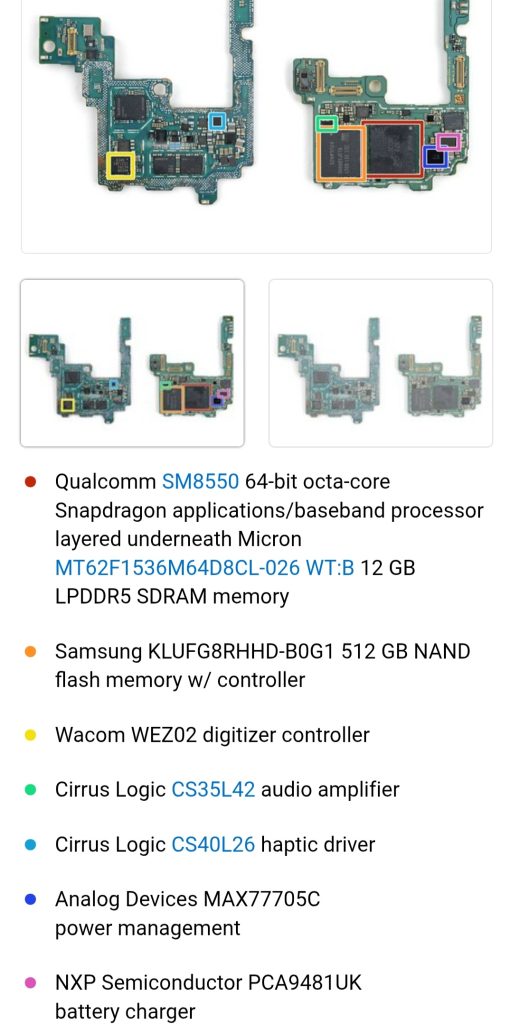

Samsung Galaxy S23 Ultra’nın kalbinde Qualcomm SM8550 kod adlı 64-bit sekiz çekirdekli Snapdragon 8 Gen 2 for Galaxy işlemci yer almaktadır. Bu işlemci, standart Snapdragon 8 Gen 2’ye göre daha yüksek saat hızına sahip olup, 3.36 GHz hızında çalışan ana çekirdek ile birlikte gelir. İşlemci üzerinde katmanlı yapıda Micron MT62F1536M64D8CL-026 WT:B 12 GB LPDDR5 SDRAM bellek bulunmaktadır. Bu yapı, işlemci ve belleğin aynı paket içinde yer aldığı bir PoP (Package on Package) konfigürasyonudur. Ayrıca Samsung KLUFG8RHHD-B0G1 512 GB kapasiteli NAND flash bellek ve kontrolcü entegresi kullanılmıştır. Bu üçlü yapı, cihazın veri işleme hızını ve depolama performansını doğrudan etkileyen temel bileşenlerdir.

Güç Yönetimi ve Şarj Sistemleri

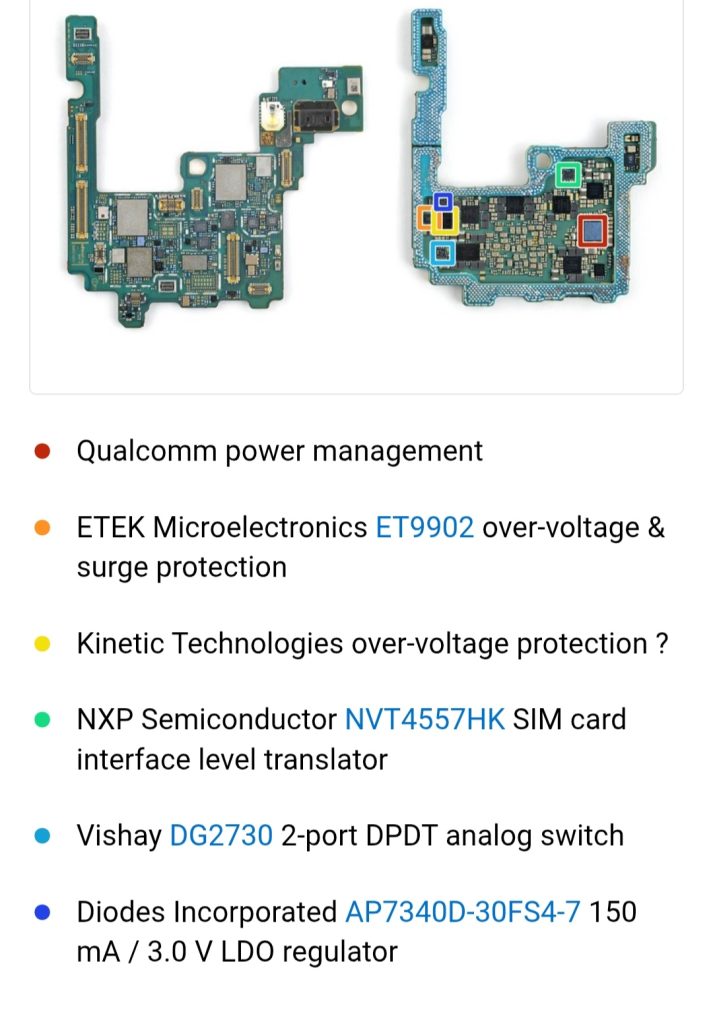

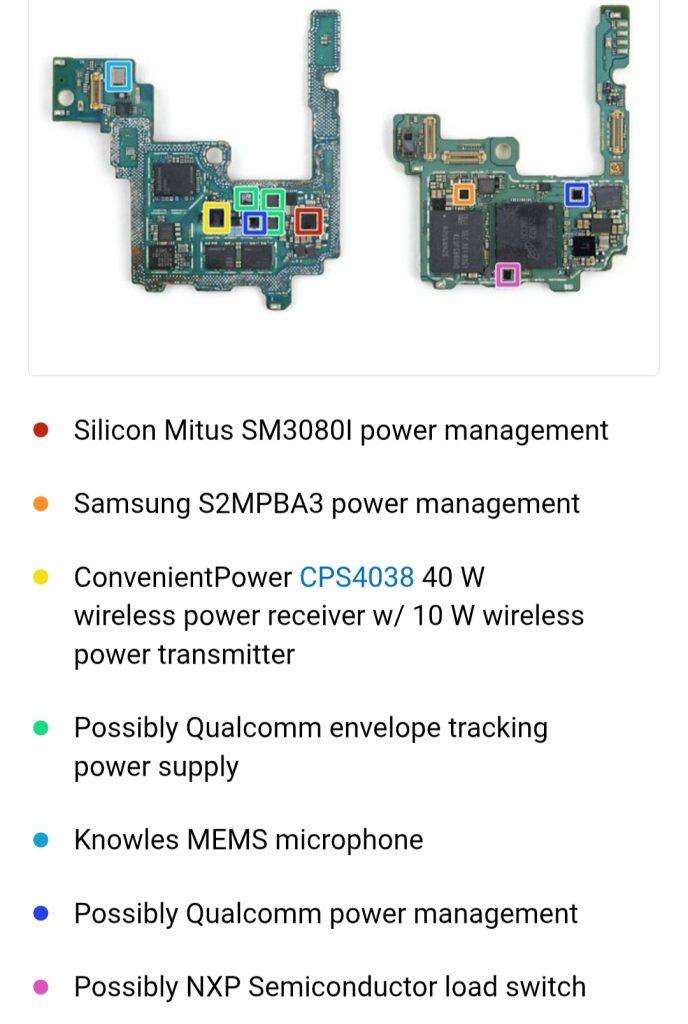

Cihazın güç yönetimi için birden fazla özel entegre devre kullanılmıştır. Analog Devices MAX77705C güç yönetim entegresi, NXP Semiconductor PCA9481UK batarya şarj kontrolcüsü ve Silicon Mitus SM3080I güç yönetim çipi bu sistemin parçalarıdır. Ayrıca Samsung S2MPBA3 ve S2MPB02 güç yönetim entegreleri de ana kart üzerinde yer almaktadır. Kablosuz şarj özelliği için ConvenientPower CPS4038 40 Watt kapasiteli kablosuz güç alıcı ve 10 Watt kablosuz güç verici entegre kullanılmıştır.

Bağlantı ve İletişim Bileşenleri

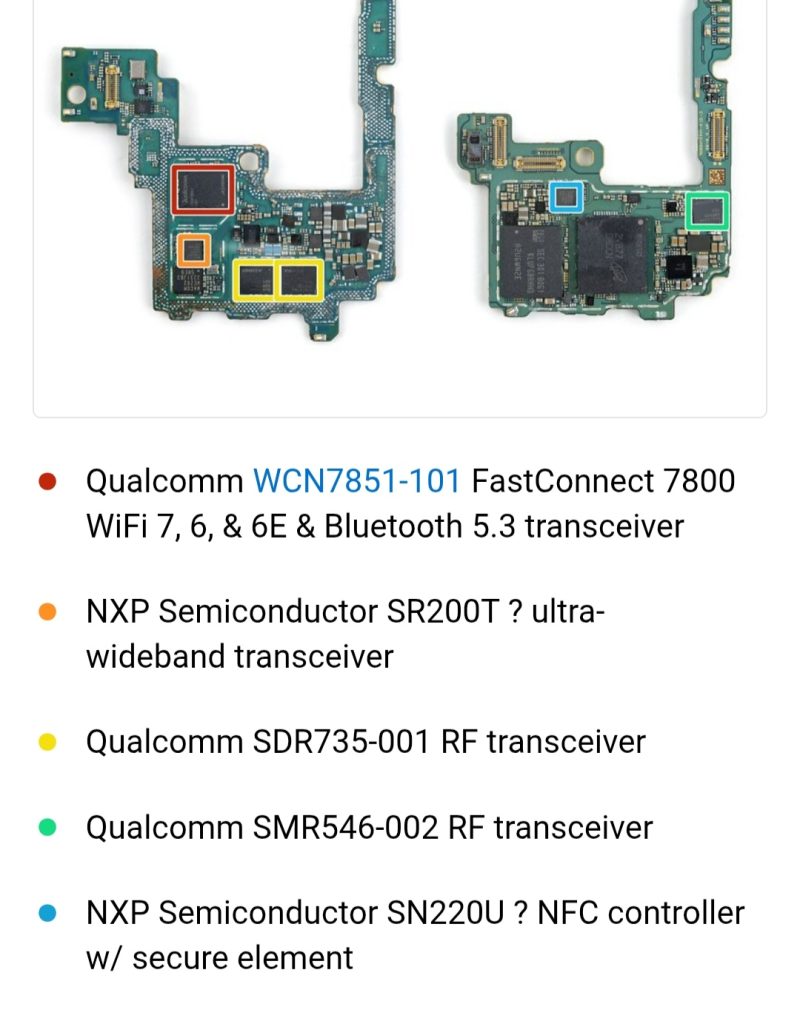

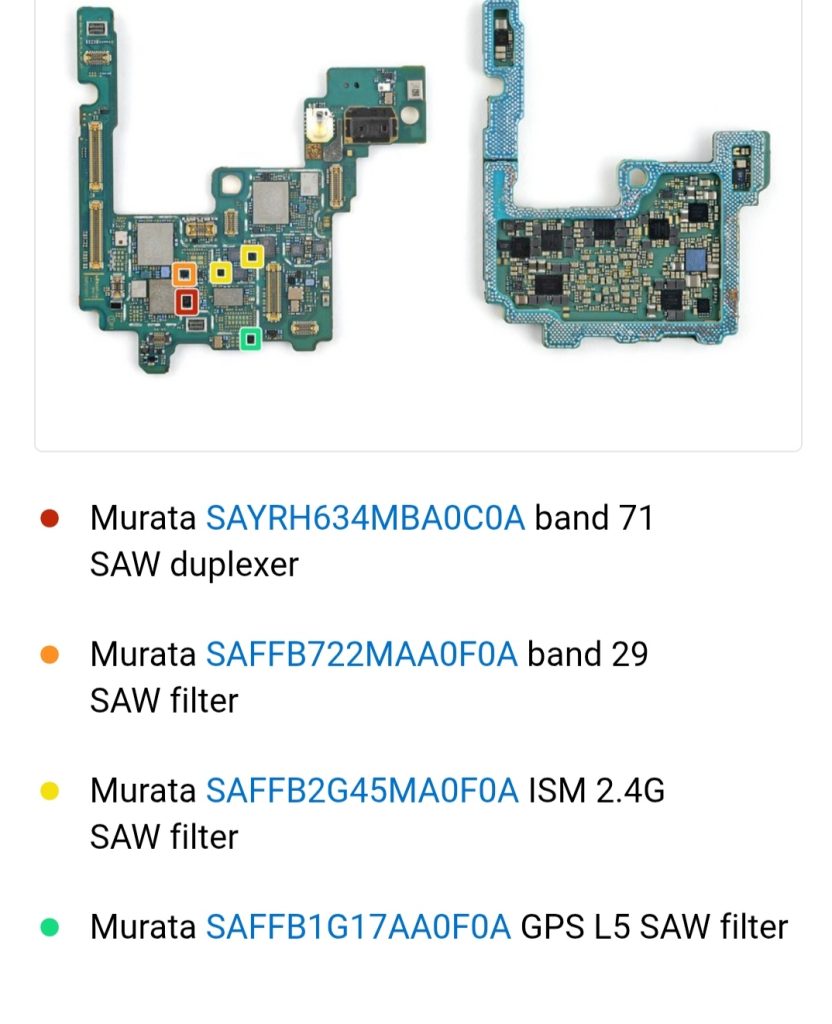

Samsung Galaxy S23 Ultra’da kablosuz bağlantı için Qualcomm WCN7851-101 FastConnect 7800 entegresi bulunmaktadır. Bu entegre WiFi 7, WiFi 6, WiFi 6E ve Bluetooth 5.3 desteği sunmaktadır. Ultra geniş bant (UWB) iletişimi için NXP Semiconductor SR200T alıcı-verici kullanılmıştır. Radyo frekans iletişimi ise Qualcomm SDR735-001 ve SMR546-002 RF alıcı-vericileri tarafından sağlanmaktadır. NFC ödemeleri için NXP Semiconductor SN220U NFC kontrolcü ve güvenli element entegresi yer almaktadır.

Ses ve Dokunmatik Sistem Entegreleri

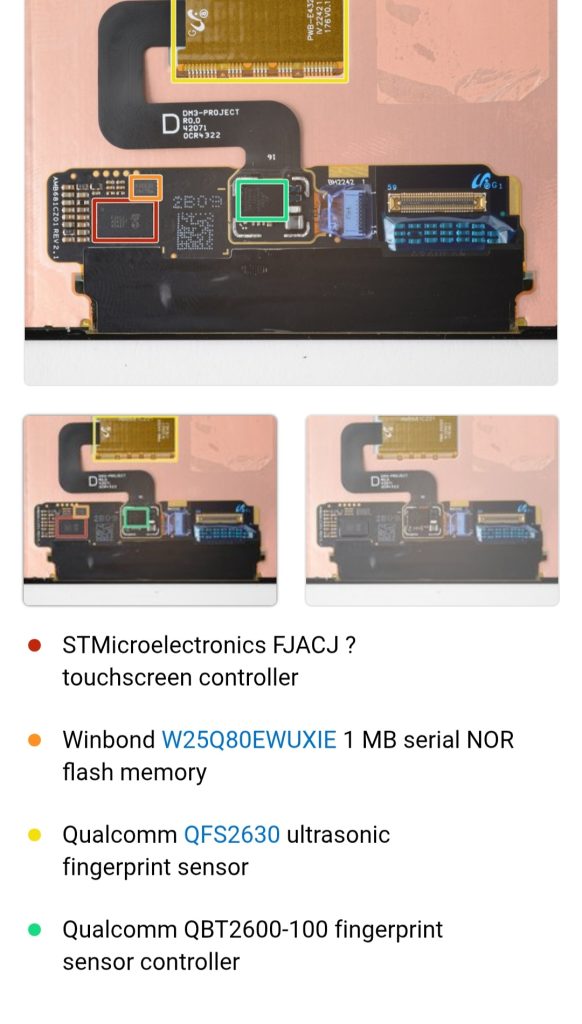

Ses sisteminde Cirrus Logic CS35L42 ses amplifikatörü ve CS40L26 haptic sürücü kullanılmıştır. Dokunmatik ekran ve S Pen desteği için Wacom WEZ02 digitizer kontrolcü entegresi bulunmaktadır. Ultrasonik parmak izi okuyucu için Qualcomm QFS2630 entegresi ve kontrolcü olarak Qualcomm QBT2600-100 kullanılmıştır.

Sensör ve Yardımcı Entegreler

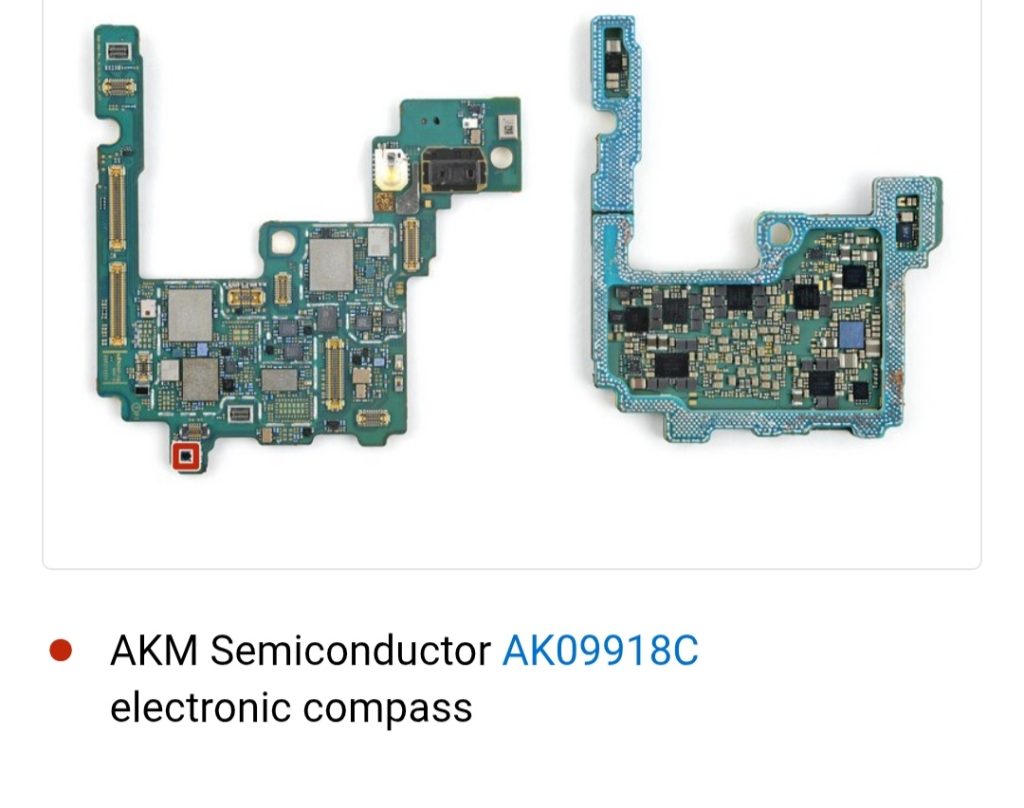

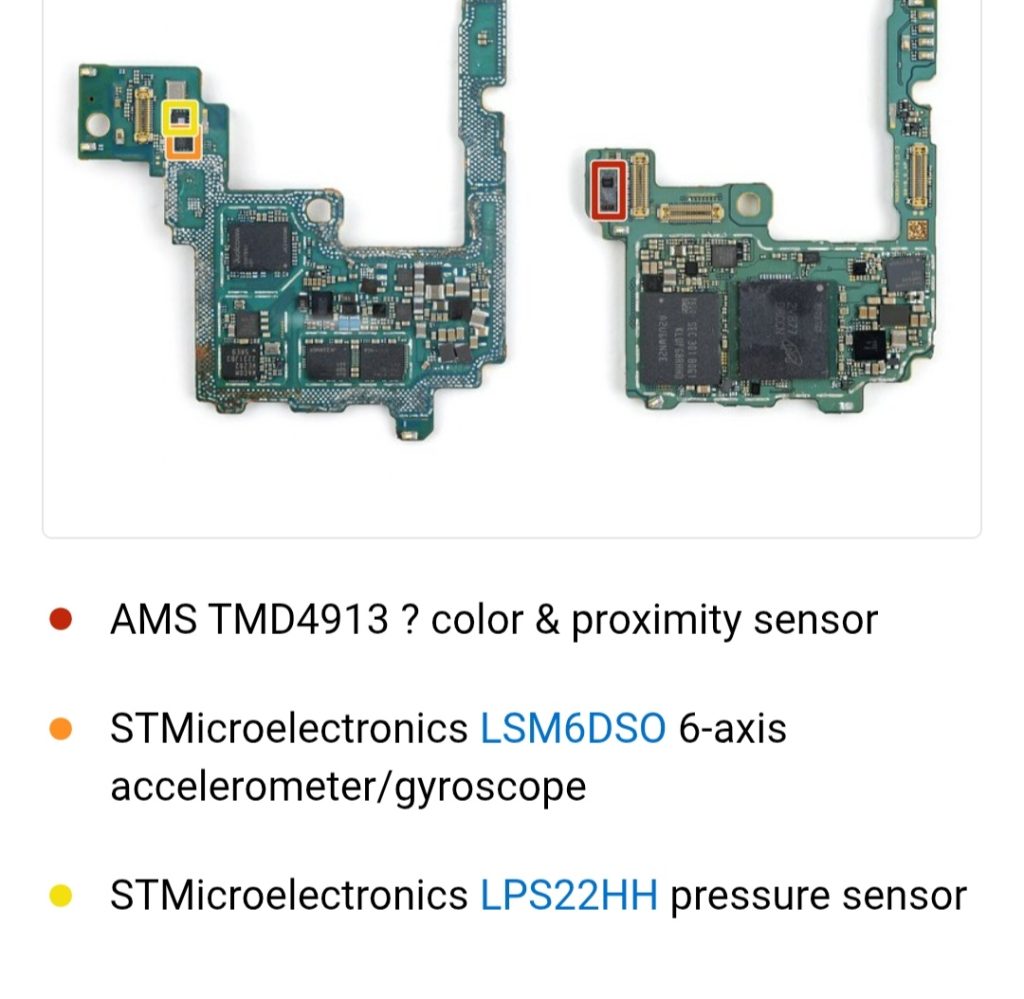

Cihazda çeşitli sensörler için STMicroelectronics üretimi entegreler yer almaktadır. LSM6DSO 6 eksenli ivmeölçer ve jiroskop, LPS22HH basınç sensörü ve STM32G051 32-bit mikrodenetleyici bu kategoridedir. Ortam ışığı ve yakınlık sensörü için AMS TMD4913 entegresi kullanılmıştır. Manyetik alan sensörü olarak AKM Semiconductor AK09918C elektronik pusula entegresi bulunmaktadır. Mikrofon sisteminde Knowles ve Goertek üretimi MEMS mikrofonlar kullanılmıştır.

Ana Kart Katman Yapısı ve Onarım Notları

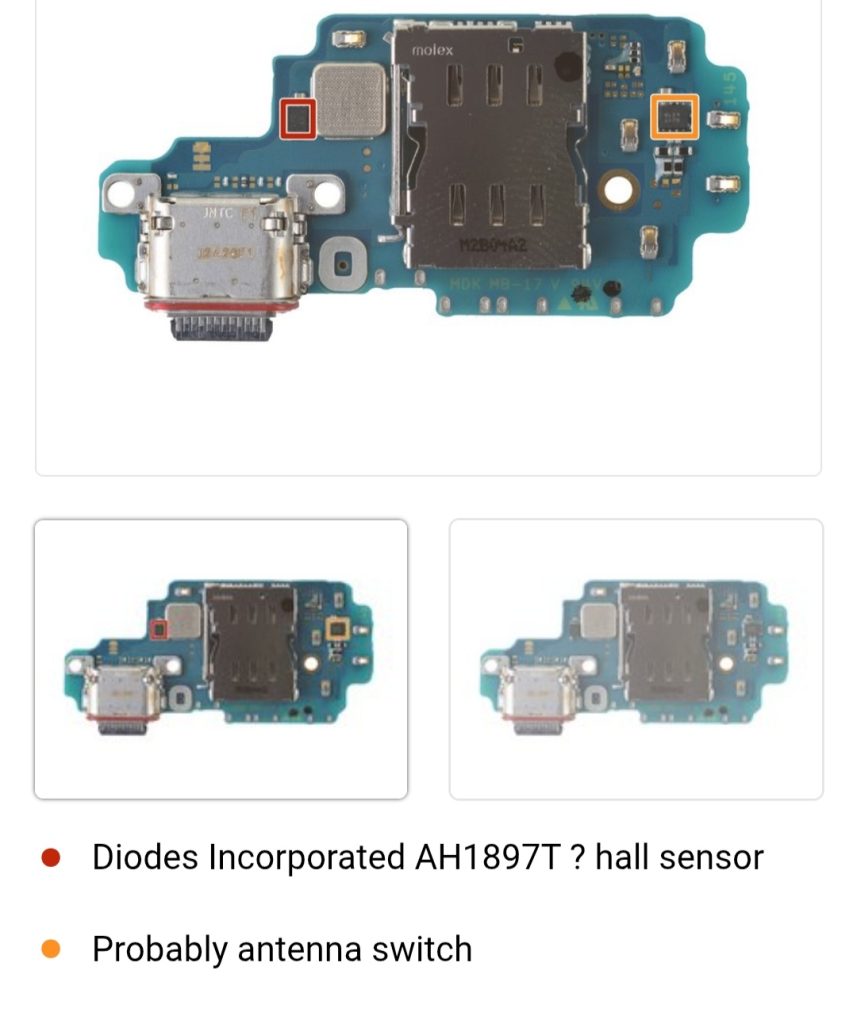

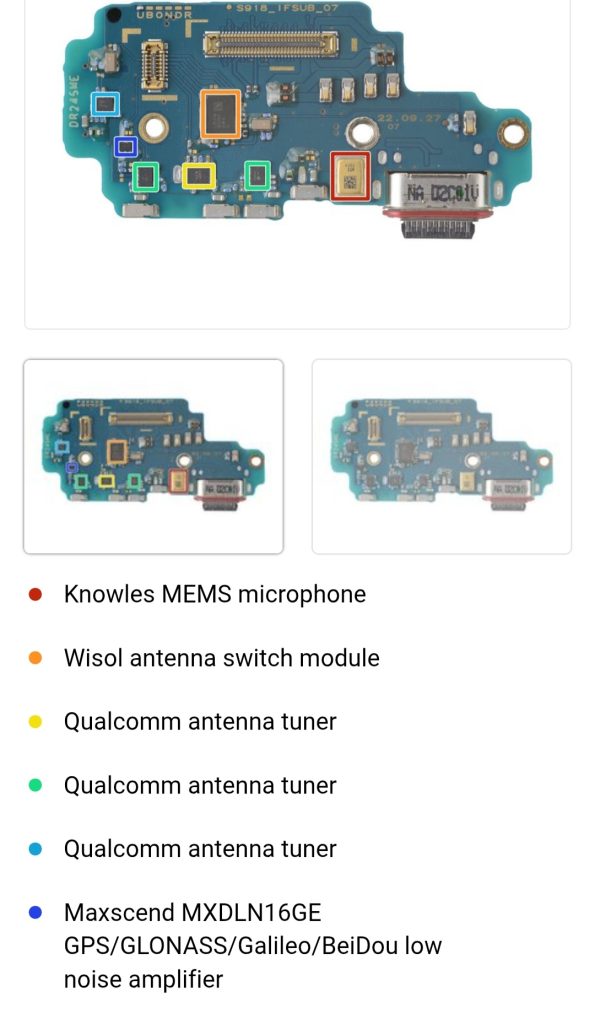

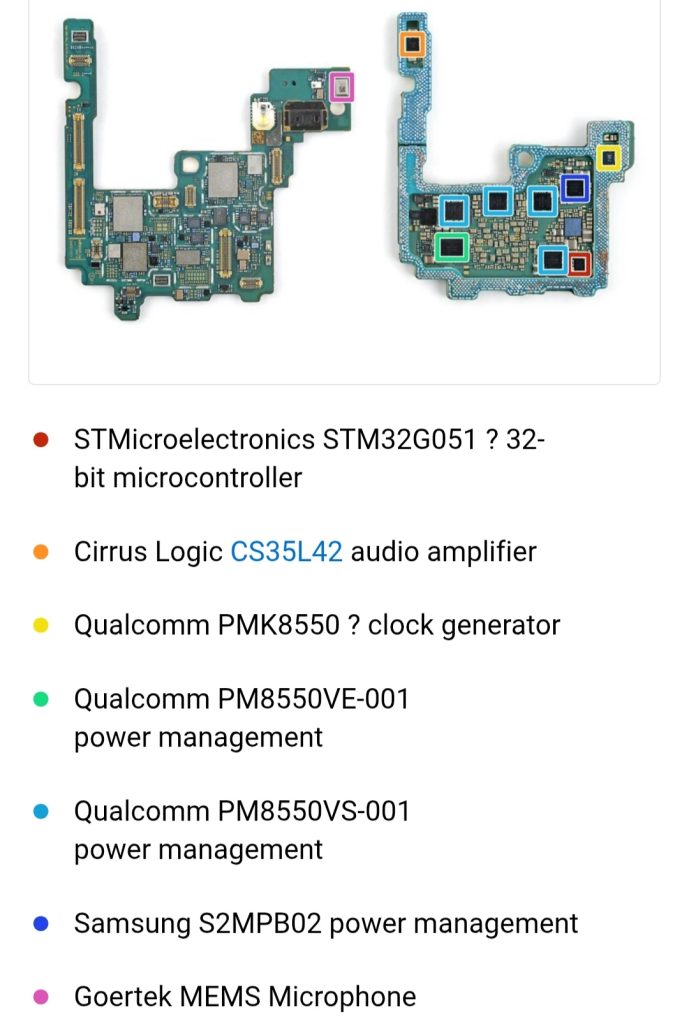

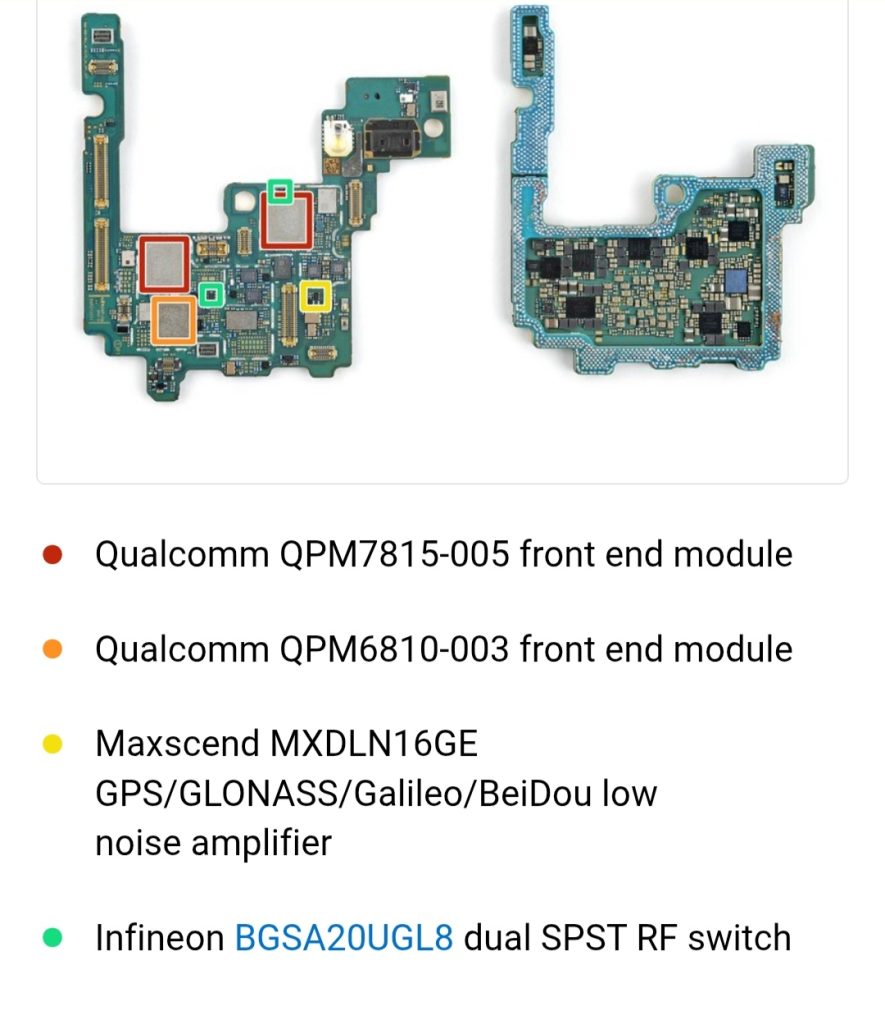

Samsung Galaxy S23 Ultra’nın ana kartı (Main PBA), cihazın üst kısmında yer almaktadır. Anakart üzerinde işlemci, bellek, depolama, kamera bağlantıları ve çeşitli sensörler bulunur. Alt kart (Sub PBA) ise cihazın alt kısmında yer almakta olup, USB Type-C bağlantı noktası, ana mikrofon ve hoparlör bağlantılarını içermektedir. CPU tamir işlemlerinde dört kritik entegrenin korunması veya aktarılması gerekmektedir. Bunlar işlemci (CPU), depolama çipi (UFS), bellek (RAM) ve EEPROM çipidir. Bu entegreler arasındaki şifreli iletişim, kullanıcı verilerinin korunması için gereklidir. Ana kart üzerinde ayrıca Qualcomm PMK8550 saat jeneratörü ve çeşitli Qualcomm PM8550VE-001 ve PM8550VS-001 güç yönetim entegreleri de yer almaktadır. Anten sistemi için Qualcomm ön uç modülleri (QPM7815-005, QPM6810-003) ve anten ayarlayıcı entegreler kullanılmıştır.

Samsung Galaxy S23 Ultra’nın iç yapısı ve entegre devre seçimi, amiral gemisi seviyesinde performans ve özellikler sunmak üzere optimize edilmiştir. Qualcomm’un sunduğu işlemci ve iletişim çözümleri, Samsung’un bellek ve depolama teknolojileri ile birleşerek cihazın güçlü donanım altyapısını oluşturmaktadır.
