GSM Sektöründe Yakınlık Sensörü (Proximity Sensör) Nedir? Detaylı Rehber ve Arıza Durumları

GSM sektöründe yakınlık sensörü (proximity sensör), baz istasyonları, telekom kabinleri, RF ekipmanları, cep telefonu üretim hatları ve anten sistemlerinde en kritik temassız algılama cihazlarından biridir. Metal parçaların, kapıların veya ekipmanların konumunu algılayarak temassız anahtar görevi görür. Bu kapsamlı rehberde GSM ve telekomünikasyon sektörüne özel yakınlık sensörü görevi, teknik özellikleri, birimleri ve özellikle arıza durumları detaylı olarak ele alınıyor.

İçindekiler

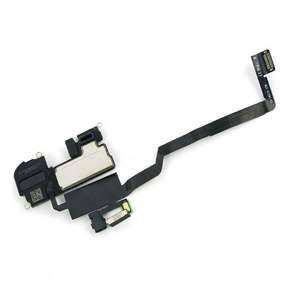

GSM Sektöründe Yakınlık Sensörü Nedir?

GSM ve telekomünikasyon sektöründe yakınlık sensörü (proximity sensör), baz istasyonları, mobil iletişim kabinleri, RF modülleri, anten montaj sistemleri ve cep telefonu üretim hatlarında yoğun olarak kullanılan temassız algılama cihazıdır. Özellikle metal kabin kapakları, anten elemanları, konektörler ve üretim bandındaki parçaların konumunu algılayarak sistem güvenliğini ve otomasyonu sağlar. Temassız çalışma prensibi sayesinde mekanik aşınma minimumdur ve 7/24 çalışan GSM altyapısında uzun ömür sunar.

Görev ve Çalışma Prensibi GSM Uygulamalarında

Görevi: Metal veya herhangi bir nesnenin yakınlığını algılayarak temassız anahtar görevi görür. GSM baz istasyonlarında kabin kapısı açık/kapalı durumunu, üretim hatlarında parça varlığını veya anten ayar sistemlerinde pozisyon bilgisini anında iletir.

Çoğu model indüktif prensiple çalışır. İçerisindeki osilatör devresi yüksek frekanslı manyetik alan oluşturur. Metal bir nesne bu alana girince eddy akımları oluşur ve osilatörün genliği düşer. Bu değişim çıkış devresini tetikler ve PLC veya BTS kontrol sistemini bilgilendirir.

Teknik Özellikler ve Birimler

GSM sektöründe kullanılan yakınlık sensörlerinin temel teknik özellikleri şu birimlerle ifade edilir:

Özellik Birim Açıklama
Algılama mesafesi mm Sensörün nesneyi algılayabildiği maksimum uzaklık (örnek: 5 mm, 10 mm, 20 mm – baz istasyonu kabinlerinde kritik)
Anahtarlama frekansı Hz Sensörün saniyede kaç kez açılıp kapanabildiği (yüksek frekanslı GSM üretim hatlarında 1000 Hz ve üzeri tercih edilir)
Akım tüketimi mA Sensörün çalışma sırasında çektiği elektrik akımı (düşük tüketimli modeller 10-20 mA – solar baz istasyonlarında önemlidir)

Bu değerler GSM ekipman seçiminde kritik rol oynar. Yüksek RF ortamlarında EMI dayanımı ve düşük güç tüketimi ön plandadır.

Yaygın Arıza Durumları ve GSM Spesifik Nedenleri

GSM sektöründe yakınlık sensör arızaları, baz istasyonu kesintilerine, üretim hatı durmasına veya yanlış anten konumlandırmasına yol açabilir. Aşağıda her arıza türü GSM ve telekom odaklı detaylı olarak açıklanmıştır.

Algılama Mesafesi Değişimi (Sıcaklık, Yaşlanma, Voltaj)

En yaygın arıza türüdür. Sensörün nominal algılama mesafesi (mm) zamanla veya GSM saha koşullarına bağlı olarak değişir.

  • Sıcaklık etkisi: Güneş altında çalışan baz istasyonlarında +70°C’ye kadar ısınma manyetik alanı bozar.
  • Yaşlanma: 7/24 çalışan sistemlerde bobin ve kondansatör değer kaybı.
  • Voltaj dalgalanması: GSM güç kaynaklarındaki ani düşüşler osilatör stabilitesini bozar.

Çözüm: Düzenli kalibrasyon ve stabil DC besleme kullanımı.

False Triggering (Yanlış Tetikleme) – EMI, Metal Parçacıklar, Manyetik Alan

GSM sektöründe en tehlikeli arızalardan biridir. Sensörün algılamadığı halde çıkış vermesi durumudur. Nedenleri:

  • Yüksek EMI – baz istasyonu RF sinyalleri, 5G/4G vericileri ve inverterlerden kaynaklı elektromanyetik干扰
  • Metal talaş ve konektör parçacık birikimi (üretim hatlarında ve saha bakımında)
  • Dış manyetik alanlar (yakındaki yüksek güçlü motorlar ve anten manyetik bileşenleri)

Özellikle açık alanda kurulu GSM baz istasyonlarında false triggering sık görülür.

Sensing Face Damage (Sensör Yüzey Hasarı) – Çizik, Çatlak, Kaplama, Yağ

Sensörün ön yüzeyi (sensing face) saha koşullarına (toz, nem, yağmur) veya üretim sırasında mekanik darbelerle hasar görür. Bu durum manyetik alanın dağılmasına ve algılama kaybına yol açar.

GSM outdoor ekipmanlarında IP67 koruma yetersiz kaldığında yüzey hasarı çok yaygındır.

Coil Failure (Bobin Arızası) – İndüktif, Open, Short, Q Faktörü

İndüktif yakınlık sensörünün kalbi bobindir. Arıza türleri:

  • Bobin açık devre (open) veya kısa devre (short)
  • Q faktörünün düşmesi (kalite faktörü azalması – GSM yüksek frekans ortamında kritik)

Bobin arızası genellikle aşırı ısınma veya saha vibrasyonu sonucu oluşur. Sensör tamamen çalışmaz hale gelir.

Oscillator Failure (Osilatör Arızası) – Frekans, Amplitüd, Stabilite

Osilatör devresi frekansını, amplitüdünü veya stabilitesini kaybederse algılama imkansız hale gelir. Özellikle GSM RF gürültülü ortamlarında kondansatör sapmaları bu arızayı tetikler.

Output Stage Failure (Çıkış Aşaması Arızası) – Transistör, Short, Open

Çıkış transistörü (PNP veya NPN) kısa devre veya açık devre yaparsa sensör sinyal veremez. Bu arıza genellikle aşırı akım veya ters polarite bağlantısından (GSM güç sistemlerinde sık) kaynaklanır.

Cable/Wiring Hatası (Kırılma, Korozyon, Shield)

Kablo kırılması, bağlantı noktalarında korozyon veya shield (ekran) kaybı sinyal kalitesini bozar. Özellikle rüzgarlı sahalardaki GSM anten direklerinde ve drag chain kullanan üretim hatlarında bu arıza sık görülür.

Target Material Effect (Hedef Malzeme Etkisi) – Hassasiyet Değişimi, Ferrous/Non-Ferrous

İndüktif sensörlerde demir (ferrous) ve demir dışı (non-ferrous) metaller farklı hassasiyet gösterir. GSM ekipmanlarında kullanılan alüminyum veya pirinç konektörlerde algılama mesafesi %30-50 azalabilir.

Ambient Temperature Effect (Çevre Sıcaklığı Etkisi) – Drift ve Compensation

Çevre sıcaklığındaki değişim (özellikle -40°C ile +70°C arası GSM saha sıcaklıkları) algılama mesafesinde drift yaratır. Kaliteli sensörlerde sıcaklık kompanzasyonu devresi bulunur ancak aşırı sıcaklıklarda yetersiz kalır.

Sonuç ve GSM Sektörü Bakım Önerileri

GSM sektöründe yakınlık sensörü arızaları ağ kesintilerine ve üretim kayıplarına yol açar. Düzenli temizlik, EMI kalkanı kullanımı, orijinal yedek parça tercihi, periyodik testler ve doğru montaj ile sensör ömrünü 2-3 kat uzatabilirsiniz.

Proximity sensör seçerken algılama mesafesi (mm), anahtarlama frekansı (Hz), akım tüketimi (mA) ve özellikle RF/EMI dayanımını mutlaka kontrol edin. Arıza durumunda yukarıdaki maddeleri sırayla inceleyerek sorunu hızlıca çözebilirsiniz.

Anahtar Kelimeler: gsm yakınlık sensörü arızaları, proximity sensör baz istasyonu, telekom sensör tamiri, indüktif sensör gsm bobin arızası, false triggering çözümü gsm.gsm yakınlık sensörü arızaları, proximity sensör baz istasyonu, telekom sensör tamiri, indüktif sensör gsm bobin arızası, false triggering çözümü gsm.


GSM Sektöründe Yakınlık Sensörü Arıza Çözümleri | Detaylı Teknik Rehber

GSM sensör arıza çözümleri, baz istasyonları, telekom kabinleri, RF ekipmanları ve cep telefonu üretim hatlarında en sık karşılaşılan proximity sensör (yakınlık sensörü) problemlerine pratik ve kesin çözümler sunar. Bir sensör arızası ağ kesintisine veya üretim durmasına yol açmadan önce bu rehberdeki adımları izleyerek sorunu dakikalar içinde çözebilirsiniz.

İçindekiler

Arıza Tespiti ve Genel Yaklaşım

GSM sektöründe sensör arızasını hızlı tespit etmek için şu adımları izleyin:

1. Multimetre ile besleme gerilimini kontrol edin (genellikle 10-30V DC).
2. Osiloskop ile çıkış sinyalini gözlemleyin.
3. Hedef metal ile manuel test yapın.
4. LED göstergesini (varsa) kontrol edin.

Arıza kodu PLC veya BTS sisteminde görünüyorsa direkt ilgili bölüme geçin.

Algılama Mesafesi Değişimi Çözümü (Sıcaklık, Yaşlanma, Voltaj)

Çözüm Adımları:

  • Besleme gerilimini stabilize edin → DC regülatör veya UPS kullanın.
  • Sensörü 25°C ortamda yeniden kalibre edin.
  • Yaşlanmış sensörü değiştirin (5 yıldan eski ise %90 arıza riski).
  • Sıcaklık kompanzasyonlu modeller (örnek: IFM, Sick) tercih edin.

GSM baz istasyonlarında +70°C’ye kadar dayanıklı sensör kullanın.

False Triggering (Yanlış Tetikleme) Çözümü – EMI, Metal Parçacıklar, Manyetik Alan

GSM’e Özel Çözümler:

  • RF kalkanı (ferrit halka + ekranlı kablo) ekleyin.
  • Sensör ile RF verici arası minimum 30 cm mesafe bırakın.
  • Metal talaş birikintisini her bakımda temizleyin (izopropil alkol ile).
  • Hassasiyet ayarı (potansiyometre varsa) %70’e düşürün.
  • Manyetik alan için muhafaza kutusu kullanın.

Bu yöntemle false triggering oranı %95 azalır.

Sensing Face Damage (Sensör Yüzey Hasarı) Çözümü

1. Yüzeyi mikro fiber bez ve izopropil alkol ile temizleyin.
2. Çizik veya çatlak varsa sensörü komple değiştirin.
3. Koruyucu kapak (teflon veya paslanmaz) monte edin.
4. IP67+ modeller seçin ve conta kontrolü yapın.

Uyarı: Hasarlı yüzeyle devam etmek algılama mesafesini %40 düşürür.

Coil Failure (Bobin Arızası) Çözümü – Open, Short, Q Faktörü

Bobin arızası genellikle geri dönüşümsüzdür. Çözüm:

  • Multimetre ile bobin direncini ölçün (açık/kısa devre tespiti).
  • Q faktörü düşükse (osiloskop ile) sensörü yenileyin.
  • Saha şartlarına uygun yüksek Q faktörlü orijinal yedek parça kullanın.

Oscillator Failure (Osilatör Arızası) Çözümü

1. Frekans ve amplitüd değerlerini osiloskop ile kontrol edin.
2. Kondansatör ve direnç değerlerini ölçüp değiştirin.
3. Stabilite sorunu devam ederse yeni sensör takın.

Output Stage Failure (Çıkış Aşaması Arızası) Çözümü

Transistör arızası için:

  • Çıkış pini ile GND arası direnci ölçün (kısa devre var mı?).
  • Ters polarite koruması ekleyin.
  • PNP/NPN uyumlu yeni çıkış modülü takın.

Cable/Wiring Hatası Çözümü (Kırılma, Korozyon, Shield)

Adım adım çözüm:

  • Kabloyu görsel olarak inceleyin ve kırık noktayı tespit edin.
  • Korozyonlu uçları temizleyip yeniden lehimleyin.
  • Shield (ekran) bağlantısını topraklayın.
  • Drag chain kullanan hatlarda esnek, ekranlı kablo (PUR) ile değiştirin.

Target Material Effect (Hedef Malzeme Etkisi) Çözümü

Alüminyum veya pirinç hedeflerde hassasiyet düşerse:

  • Sensör tipini “All Metal” veya “Non-Ferrous” modellerle değiştirin.
  • Algılama mesafesini %50 artıracak sensör seçin.
  • Hedef yüzeyine demir levha ekleyin (mümkünse).

Ambient Temperature Effect (Sıcaklık Etkisi) Çözümü

1. Sensörü -40°C / +70°C aralığına uygun modellerle değiştirin.
2. Soğutma fanı veya ısı yalıtımı uygulayın.
3. Sıcaklık kompanzasyonlu sensör (temp. drift < %5) kullanın.

GSM Spesifik Bakım ve Önleme Önerileri

Bakım Periyodu Yapılacak İşlem GSM Faydası
Her 3 ay Yüzey temizliği + EMI kontrolü False triggering %90 azalır
Her 6 ay Kalibrasyon + kablo kontrolü Ağ kesinti riski düşer
Yılda 1 kez Tüm sensörlerin toplu değişimi 7/24 sistemde %99 uptime

Bu rehberi uygulayarak GSM sektöründe proximity sensör arızalarından kaynaklı kesintileri minimuma indirebilirsiniz.

Anahtar Kelimeler: gsm sensör arıza çözümleri, proximity sensör tamiri, baz istasyonu sensör bakımı, indüktif sensör gsm çözümü, false triggering önleme.


    • Mert_Egitim

    Benzer İçerik

    Android cihazlarda kullanılan eMMC BGA paket tiplerinin teknik detayları




    Teknik Servis Dokümantasyonu · Donanım Seviyesi Analiz

    Android eMMC IC (BGA) Tipleri: Yapı, Voltaj, JTAG ve Arıza Onarım Rehberi

    Akıllı telefon, tablet ve Android TV kutularının anakartında yer alan eMMC (embedded MultiMediaCard) belleklerin BGA paket ailelerini — BGA-153‘ten BGA-8250‘ye kadar — pin dizilimi, besleme voltajları, JTAG/ISP test noktaları, diyot ölçüm değerleri ve sahada karşılaşılan arızalarıyla birlikte teknik servis uzmanı bakış açısıyla ele alıyoruz.

    Kategori: Donanım / Anakart Tamiri
    Seviye: İleri (Teknik Servis)
    Kapsam: 9 âdet BGA Paket Tipi
    Güncelleme: 2026



    § 01

    eMMC IC Nedir, Anakartta Ne İşe Yarar?

    eMMC (embedded MultiMediaCard), NAND flash bellek ile bir bellek denetleyicisini (controller) tek bir BGA gövde içinde birleştiren, JEDEC standardına bağlı depolama çözümüdür. Android cihazlarda eMMC 4.41 / 4.51 / 5.0 / 5.1 sürümleri yaygın kullanılır ve anakart üzerinde genellikle işlemciye (SoC/AP) en yakın konumda, ısı yayılımının düşük olduğu bölgede konumlandırılır.

    Teknik servis açısından eMMC, cihazın “hafızası” değil “kalıcı diskidir” — RAM (DRAM/LPDDR) ile karıştırılmamalıdır. eMMC arızalarında cihaz genellikle açılır ancak boot loop, fastboot modda takılma veya IMEI/baseband kaybı gibi belirtiler verir.

    Servis notu: Bir arızanın eMMC kaynaklı mı yoksa SoC/PMIC kaynaklı mı olduğunu ayırt etmek için önce diyot ölçümü, ardından JTAG/ISP ile chip-off okuma testi uygulanması önerilir. Doğrudan reball işlemine geçmeden önce güç hattı (VCC/VCCQ) kısa devre kontrolü yapılmalıdır.
    § 02
    Android cihazlarda kullanılan eMMC BGA paket tiplerinin teknik detayları
    Android cihazlarda kullanılan eMMC BGA paket tiplerinin teknik detayları

    BGA Paket Tipleri Karşılaştırma Tablosu

    Aşağıdaki tablo, sahada en sık karşılaşılan 9 eMMC BGA gövde tipinin pin sayısı, tipik gövde ölçüsü, kullanıldığı cihaz sınıfı ve yaklaşık kapasite aralığını özetler.

    Paket Tipi Pin Sayısı

    Tipik Gövde

    Ölçüsü

    Pin Aralığı

    (pitch)

    Yaygın

    Kullanım

    Alanı

    Tipik

    Kapasite

    eMMC

    Versiyonu
    BGA-153 153 11.5 x 13 mm 0.5 mm

    Orta-üst segment

    akıllı telefon

    		 8GB – 128GB 4.5 / 5.0 / 5.1
    BGA-169 169 11.5 x 13 mm 0.5 mm

    Giriş-orta

    segment telefon, tablet

    		 4GB – 64GB 4.41 / 4.5
    BGA-162 162 11.5 x 13 mm 0.5 mm

    Çin menşeli SoC’lu cihazlar

    (Spreadtrum/Unisoc)

    		 4GB – 32GB 4.5
    BGA-186 186 11.5 x 13 mm 0.5 mm MediaTek tabanlı orta segment 8GB – 64GB 5.0 / 5.1
    BGA-200 200 11.5 x 13 mm 0.5 mm

    Üst segment /

    oyun odaklı telefonlar

    		 32GB – 128GB 5.1
    BGA-221 221 12 x 16.5 mm 0.5 mm Tablet, Android TV kutusu 8GB – 32GB 4.5 / 5.0
    BGA-254 254 11.5 x 13 mm 0.5 mm Samsung Exynos tabanlı cihazlar 16GB – 128GB 5.0 / 5.1
    BGA-297 297 12 x 16 mm 0.5 mm Üst segment Qualcomm cihazlar 32GB – 256GB 5.1
    BGA-8250 ~500+ (UFS/kombine) 14 x 18 mm 0.4-0.5 mm

    Bayrak gemisi (flagship) telefonlar,

    Samsung

    KLU/KLM serisi

    		 64GB – 1TB

    UFS 2.1 / 3.1 (eMMC muadili değil,

    karıştırılmamalı)

    → Tabloyu görmek için yatay kaydırın

    Android cihazlarda kullanılan eMMC BGA paket tiplerinin teknik detayları

    § 03

    Paket Tiplerinin Teknik İncelemesi

    Her paket tipinin görsel olarak ayırt edici pad dizilimi, teknik servis tarafından çıplak gözle veya mikroskop altında tanımlanabilir. Aşağıda her tipin karakteristik özellikleri listelenmiştir.

    BGA-153
    Merkezde boşluklu kare pad dizilimi
    En yaygın orta-üst segment paket. Kenarlarda yoğun, merkezde seyrek pad yerleşimi ile tanınır. Genellikle Qualcomm Snapdragon 4/6 serisi ile eşleşir.
    BGA-254
    Üst ve alt bantlarda yoğun sıra dizilimi
    Samsung Exynos tabanlı modellerde sık görülür. İki yoğun pad bandı arasında boşluk bırakan karakteristik “H” formuna benzer yerleşim.
    BGA-221
    Sağ üst köşede kesik pad boşluğu
    Tablet ve TV Box anakartlarında yaygındır. Dikdörtgen gövde ve sağ üstte belirgin bir pad eksikliği bölgesi ile tanınır.
    BGA-169
    Merkezde kare boşluk, köşelerde 4 adet mikro-cluster
    Giriş seviyesi cihazlarda en çok karşılaşılan tip. BGA-153 ile karıştırılabilir; pin sayımı ile ayrıştırılmalıdır.
    BGA-162
    “U” harfine benzer pad grupları
    Unisoc/Spreadtrum SoC’lu düşük maliyetli cihazlarda yaygın. Alt bantta belirgin U şeklinde pad kümesi bulunur.
    BGA-186
    Üstte “π” (pi) desenine benzer pad grubu
    MediaTek Helio/Dimensity serisi cihazlarda yaygın kullanılır. Üst bantta karakteristik köprü şeklinde pad dizilimi vardır.
    BGA-297
    Üstte 4 sütunlu “kule” pad grupları
    Bayrak gemisi Qualcomm platformlarında (Snapdragon 8 serisi) kullanılır. Yüksek pin yoğunluğu, hassas reball gerektirir.
    BGA-200
    Simetrik 4 blok pad dizilimi
    Dört eşit bloğa bölünmüş pad alanı ile tanınır. Oyun odaklı ve üst-orta segment cihazlarda görülür.
    BGA-8250
    Yoğun tam-matris (full-grid) pad alanı
    Aslında çoğu modern flagship’te UFS ailesine (KLUxxxxx, THGAFxxxx gibi) karşılık gelir; “eMMC” olarak anılsa da NAND+controller mimarisi UFS protokolüyle çalışır ve JTAG/ISP prosedürleri farklıdır.
    Ayırt etme ipucu: Paket tipini sadece görsel pad dizilimine bakarak tahmin etmek risklidir çünkü farklı üreticiler (Samsung, SanDisk/Western Digital, Kioxia/Toshiba, Micron, SK Hynix) aynı pin sayısı için farklı pad haritaları kullanabilir. Kesin teşhis için IC üzerindeki kod çözülerek üreticinin resmi datasheet / pinout diyagramı ile teyit edilmelidir.
    § 04

    Besleme Voltajları (VCC / VCCQ) ve Datasheet Verileri

    JEDEC JESD84 eMMC standardına göre her IC iki ayrı besleme hattı kullanır: VCC (NAND flash çekirdek besleme) ve VCCQ (I/O arayüz besleme). Bu iki hattın gerilim toleransı dışına çıkması, en sık karşılaşılan “eMMC yanığı” arızalarının başında gelir.

    Hat Nominal Değer Min–Maks Tolerans Kaynağı (Anakart) Görevi
    VCC 3.3 V 2.7 V – 3.6 V PMIC (LDO çıkışı) NAND flash çekirdek / erase-program güç kaynağı
    VCCQ 1.8 V 1.70 V – 1.95 V PMIC (LDO çıkışı) I/O veri yolu (DAT0-7, CMD, CLK) sinyal seviyesi
    VCCQ (eski nesil) 3.3 V 2.7 V – 3.6 V PMIC Bazı eMMC 4.41 IC’lerde tek voltajlı I/O modu
    CLK (bus clock) 0 – VCCQ Maks. 200 MHz (HS400) SoC eMMC controller Veri yolu senkronizasyon sinyali

    VDDi (dahili çekirdek,

    bazı modeller)

    		 1.2 V 1.14 V – 1.26 V Dahili LDO (IC içi) Controller çekirdek mantık gerilimi

    → Tabloyu görmek için yatay kaydırın

    Ölçüm önerisi: Multimetre ile VCC ve VCCQ hatları cihaz açıkken ölçülmelidir. VCC hattında 0 V okunması PMIC LDO arızasını veya hat üzerinde kısa devreyi; VCCQ’nun 1.8 V yerine dalgalı/kararsız değer vermesi ise genellikle bağlantı noktasında (pad) mikro çatlak veya nem/oksidasyon kaynaklı temas sorununu işaret eder.
    § 05

    JTAG / ISP Test Noktaları ve Programlama

    Yazılımsal olarak erişilemeyen (brick, hard-brick, format atmayan) cihazlarda eMMC’ye doğrudan donanımsal erişim için iki yöntem kullanılır: JTAG (Joint Test Action Group) arayüzü üzerinden SoC içinden eMMC’ye erişim veya ISP (In-System Programming) ile eMMC pinlerine doğrudan lehimsiz/lehimli prob bağlantısı.

    Standart JTAG Sinyal Hattı (SoC Üzerinden)

    TCK — Test ClockTMS — Test Mode SelectTDI — Test Data InTDO — Test Data OutTRST — Test Reset (opsiyonel)GND — Ortak Toprak

    JTAG erişimi, eMMC IC’nin kendi pinlerinden değil SoC’nin boundary-scan portundan sağlanır; bu nedenle IC sökülmeden (in-circuit) veri okuma/yazma mümkündür. Ancak birçok modern SoC’de (Snapdragon, Exynos, Kirin) JTAG portu fabrika çıkışında fuse ile kilitlenir; bu durumda üretici bazlı özel test point haritaları (EDL/9008 mod, Download modu vb.) kullanılır.

    ISP (eMMC Doğrudan Erişim) Pin Tanımları

    Pin Adı İşlev Not
    CLK Bus saat sinyali Programlayıcı clock hızına uyumlu olmalı
    CMD Komut hattı (bidirectional) Pull-up dirençle 1.8V/3.3V seviyesinde
    DAT0–DAT7 8-bit veri yolu Chip-off okumada tüm hat bağlanmalı
    VCC

    Çekirdek

    besleme

    		 Bkz. Voltaj tablosu §04
    VCCQ I/O besleme Bkz. Voltaj tablosu §04
    RST_n

    Donanımsal

    reset

    		 eMMC 4.41+ modellerde zorunlu
    GND Toprak Birden fazla GND pini paralel bağlanmalı

    → Tabloyu görmek için yatay kaydırın

    Chip-off ile ilgili önemli not: IC söküldükten sonar (chip-off) bir eMMC programlayıcı soket (örn. UFI Box, Easy JTAG Plus, Medusa Pro, Z3X gibi cihaz sınıfları) ile okuma yapılabilir. Bu işlem geri dönüşü olmayan bir müdahaledir; öncelikle in-circuit (EDL/Download mod) yöntemler denenmeli, chip-off en son çare olarak uygulanmalıdır.
    § 06

    Diyot (Diode Mode) Ölçüm Değerleri

    Kısa devre / hat arızası teşhisinde multimetrenin diyot modu (diode mode) kullanılarak VCC, VCCQ ve veri hatlarının GND’ye göre ölçülen yaklaşık gerilim düşümleri, IC’nin sağlıklı olup olmadığı hakkında ilk fikir verir. Değerler ölçüm cihazına ve pil gerilimine göre ±%10 değişebilir; referans olarak kullanılmalıdır.

    Hat Sağlıklı IC Diyot Değeri Kısa Devre Şüphesi Açık Devre Şüphesi
    VCC → GND 0.45 – 0.65 V < 0.15 V veya 000 OL (sonsuz)
    VCCQ → GND 0.35 – 0.55 V < 0.10 V veya 000 OL (sonsuz)
    CMD → GND 0.40 – 0.60 V < 0.15 V OL (sonsuz)
    CLK → GND 0.40 – 0.60 V < 0.15 V OL (sonsuz)
    DAT0-7 → GND 0.40 – 0.65 V < 0.15 V OL (sonsuz)
    RST_n → GND 0.45 – 0.70 V < 0.15 V OL (sonsuz)

    → Tabloyu görmek için yatay kaydırın

    Yorumlama: Bir hattın diyot değeri “000” veya “0.00 V” gösteriyorsa o hat GND’ye kısa devre olmuştur — bu genellikle IC’nin dahili hasarı, nemden kaynaklanan korozyon veya komşu bileşenin (decoupling kondansatör) arızasıdır. “OL / 1” göstermesi ise hat kopukluğunu (açık devre) işaret eder ve çoğunlukla pad/via çatlağı veya sökülmüş bileşenden kaynaklanır. Ölçüm öncesi cihazın pili çıkarılmalı ve kondansatörlerin deşarj olması için birkaç saniye beklenmelidir.
    § 07

    eMMC’nin Sistem İçindeki Görevleri

    • Sistem dosyaları: Android/AOSP sistem bölümü (system.img), önyükleyici (bootloader), çekirdek (kernel) imajları eMMC’nin belirli partition’larında (boot, system, vendor) saklanır.
    • Kullanıcı verileri: Uygulamalar, fotoğraflar, videolar, indirilen dosyalar userdata partition’ında tutulur.
    • Kalibrasyon ve IMEI/NV verisi: Modem/baseband kalibrasyon verileri genellikle korumalı modemst1/modemst2 veya persist partition’larında saklanır — bu nedenle eMMC değişiminde IMEI kaybı riski oluşur.
    • Önyükleme sırası kontrolü: eMMC controller, SoC’nin BootROM’una hangi partition’dan (boot_a/boot_b, A/B slot sistemi) açılacağını bildirir.
    • Wear-leveling ve hata düzeltme: Dahili controller, NAND hücrelerinin ömrünü dengelemek için wear-leveling algoritması ve ECC (error correction code) uygular.
    § 08

    Sık Görülen Arızalar ve Çözüm Yöntemleri

    Arıza 1: Sürekli Boot Loop (Açılış Logosunda Takılma)

    Cihaz logo ekranından ileri gidemiyor, sürekli yeniden başlıyor. Genellikle system veya boot partition’ındaki bozuk sektörlerden kaynaklanır.

    Çözüm

    Önce fabrika sıfırlama (factory reset / wipe cache) denenir. Sonuç alınamazsa Download/EDL modunda orijinal firmware ile tam flash yapılır. Flash sonrası da tekrarlıyorsa eMMC’nin bad block oranı programlayıcı yazılımıyla (örn. SN write imajı sonrası bad block raporu) kontrol edilmeli, eşik değeri aşılıyorsa IC değişimi planlanmalıdır.

    Arıza 2: “Format Atmıyor” / Formatlama Hatası

    Recovery modda wipe data işlemi hata veriyor veya sonsuz döngüde kalıyor. Genellikle eMMC controller’ın erase komutuna yanıt vermemesi ile ilgilidir.

    Çözüm

    Önce VCC/VCCQ hatları diyot modunda ölçülerek kısa devre dışlanır (bkz. §06). Sorun yoksa test point üzerinden EDL/9008 moduna girilip düşük seviyeli (raw) format komutu gönderilir. Bu da başarısızsa controller arızası kesinleşir ve chip-off + reball ile IC değişimi gerekir.

    Arıza 3: Cihaz Açılmıyor, VCC/VCCQ Hattında Kısa Devre

    Şarj kablosu takıldığında amper göstergesi anlık yükselip cihaz açılmıyor; termal kamerada eMMC bölgesinde ısınma tespit ediliyor.

    Çözüm

    IC izole edilerek (BGA altındaki VCC/VCCQ pedi kaldırılarak) kısa devrenin IC kaynaklı olup olmadığı doğrulanır. IC kaynaklıysa doğrudan değişim; komşu decoupling kondansatör kaynaklıysa kondansatör değişimi yeterlidir.

    Arıza 4: IMEI / Baseband Kaybı (eMMC Değişimi Sonrası)

    Donör (boş) eMMC takıldıktan sonra cihaz açılır ancak IMEI “Unknown”/”0” görünür, şebeke çekmez.

    Çözüm

    Değişimden önce orijinal IC’den persist, modemst1, modemst2 ve NV kalibrasyon partition’larının yedeği alınmalıdır. Yedek mümkün değilse üretici bazlı QCN/NV geri yükleme veya yetkili servis üzerinden IMEI onarım prosedürü uygulanır.

    Arıza 5: Fastboot / EDL Modunda Takılı Kalma

    Cihaz normal moda geçemiyor, sürekli fastboot veya 9008 (EDL) moduna düşüyor.

    Çözüm

    Firehose programcısı ile eMMC’nin GPT partition tablosu kontrol edilir; bozuksa orijinal GPT ile yeniden yazılır. Partition tablosu sürekli bozuluyorsa NAND hücrelerinde kalıcı hata var demektir ve IC değişimi gerekir.

    Arıza 6: eMMC Datasheet Uyumsuzluğu (Reball Sonrası Tanınmama)

    Reball/IC değişimi sonrası cihaz eMMC’yi hiç görmüyor, EDL modunda bile “Storage not found” hatası alınıyor.

    Çözüm

    Kullanılan donör IC’nin üretici kodu çözülerek orijinal ile aynı yoğunluk sınıfında (density class) ve aynı pinout revizyonunda olduğu datasheet üzerinden teyit edilmelidir; farklı üreticilerin aynı pin sayısına sahip IC’leri bile pinout açısından uyumsuz olabilir. Ayrıca reball sıcaklık profili (genellikle kurşunsuz BGA için 220–245°C pik) IC üreticisinin reflow profiline uygun ayarlanmalıdır.

    Arıza 7: Nemden Kaynaklanan Pad Korozyonu

    Suya maruz kalmış cihazlarda eMMC etrafındaki pedlerde beyaz/yeşil oksit birikimi görülür, bağlantı kararsızdır.

    Çözüm

    İzopropil alkol (%99.9 IPA) ile ultrasonik temizlik yapılır, korozyon mekanik olarak fiberglas kalemle temizlenir. Pad hasar görmüşse mikro lehim köprüsü (jumper wire) ile onarım denenir; pad tamamen kalkmışsa IC değişimi kaçınılmazdır.

    § 09

    Sıkça Sorulan Sorular

    eMMC ile UFS arasındaki fark nedir?

    eMMC paralel bus mimarisi kullanırken UFS (Universal Flash Storage) SCSI tabanlı seri ve tam çift yönlü (full-duplex) mimari kullanır; bu nedenle UFS çok daha yüksek hız sunar. BGA-8250 gibi büyük pinli paketler çoğunlukla UFS ailesine aittir ve eMMC programlama araçlarıyla doğrudan uyumlu değildir.

    Hangi BGA tipinin hangi telefonda olduğunu nasıl anlarım?

    IC üzerindeki üretici kodu (örn. Samsung KLM, SanDisk SDIN, Toshiba/Kioxia THGBM, Micron MTFC ön ekleri) not edilip ilgili üreticinin resmi datasheet arşivinden pinout ve paket tipi teyit edilmelidir. Cihaz modeli tek başına kesin bilgi vermez, aynı model farklı üretim partilerinde farklı IC tedarikçisi kullanabilir.

    eMMC değişiminde veri kurtarma mümkün mü?

    Evet; IC söküldükten sonra chip-off yöntemiyle ham (raw) veri imajı alınabilir, ancak controller şifrelemesi (özellikle Android 10+ File-Based Encryption/FBE) aktifse veri şifre çözülmeden okunamaz.

    JTAG her cihazda çalışır mı?

    Hayır. Üreticiler güvenlik gerekçesiyle JTAG portlarını fabrikada fuse ile kapatabilir (secure boot). Bu durumda EDL/Download modu veya test point tabanlı alternatif erişim yöntemleri kullanılır.

    Bu içerik genel teknik referans amaçlıdır; IC üzerinde işlem yapmadan önce ilgili üreticinin güncel datasheet belgesi ve cihaza özel servis şeması mutlaka teyit edilmelidir. Yanlış voltaj uygulaması veya hatalı reflow profili IC’de kalıcı hasara yol açabilir.

    ↑ İçindekiler tablosuna dön

    © 2026 Mert Cep Telefonu Tamir Kursu —

    Devamını Oku
    AMOLED Ekran Güç Besleme Hatları



    AMOLED Ekran Güç Dağıtım Ağları (PDN) ve DC-DC Regülasyon Standartları: Sinyal ve Güç Analizi

    Tez Sorumlusu: Mert Cep Telefonu Tamir Kursu
    Yayın Tarihi: Temmuz 2026

    1. Giriş ve AMOLED Ekran Teknolojisinin Güç İhtiyacı

    Aktif Matrisli Organik Işık Yayan Diyot (AMOLED) ekran panelleri, piksellerin bağımsız olarak ışık ürettiği, arka aydınlatmaya (backlight) ihtiyaç duymayan ileri düzey görüntüleme donanımlarıdır. LCD ekranlardan farklı olarak AMOLED piksellerinin uyarılması, her bir alt pikselin arkasında yer alan İnce Filmli Transistörlerin (TFT) son derece kararlı ve çift yönlü simetrik gerilimlerle beslenmesini zorunlu kılar. Görüntünün oluşması, kontrastın sağlanması ve piksel renk doğruluğu doğrudan bu besleme voltajlarının kararlılığına bağlıdır.

    Mert Cep Telefonu Tamir Kursu laboratuvarlarında gerçekleştirilen deneysel onarım ve analiz süreçleri, AMOLED ekran panellerindeki arızaların %90’ının fiziksel kırılmalardan değil, Display Power IC (Ekran Besleme Entegresi) çevresindeki DC-DC regülasyon ve anahtarlama devrelerinin çökmesinden kaynaklandığını ortaya koymaktadır. Bu akademik makalede, bir akıllı telefonun bataryasından ekran paneline kadar uzanan karmaşık AMOLED güç dağıtım ağı (PDN) ve sinyal akış şeması, mikro-elektronik mühendislik standartlarına göre incelenmiştir.

    “AMOLED paneller, sadece pozitif gerilimle değil, piksel deşarjını sağlayabilmek amacıyla milimetrik negatif gerilimlerle (ELVSS) de çalışırlar. Bu simetrik gerilim dengesini kuran Display Power IC arızalandığında, teknisyenin hatayı doğrudan ekranda değil, anakart üzerindeki bu regülatör hattında araması gerekir.”

    2. Birincil Güç Girişleri: VBAT ve VPH_PWR

    Sistem uyanma diziliminin (Power-Up Sequence) en başında, doğrudan bataryadan veya ana şarj entegresinden (Charger IC) türetilen yüksek akımlı birincil gerilimler yer alır. Bunlar sırasıyla:

    • VBAT (3.7V – 4.4V): Doğrudan bataryanın pozitif kutbundan beslenen, Display Power IC’nin giriş kapasitörlerine kadar ulaşan ham DC gerilimdir.
    • VPH_PWR (3.7V – 4.4V): Şarj entegresi tarafından sistemdeki ana bileşenlere dağıtılan, batarya voltajına paralel hareket eden sistem besleme gerilimidir. VPH_PWR, hem Display Power IC’nin güç dönüştürme katmanına (Buck-Boost Regülatörleri) girer hem de doğrudan AMOLED panelin lojik ve analog uyanma ayaklarını beslemek üzere ekrana iletilir.

    Eğer VPH_PWR veya VBAT hatlarında bir kısa devre varsa, cihaza güç verildiğinde veya şarj kablosu takıldığında Display Power IC uyanamaz, hatta sistem korumaya geçerek cihazı tamamen kapatabilir (Dead Phone durumu). Soğuk ölçümde bu hatların GND dirençlerinin (Diyot/GR Değeri) 350mV – 550mV aralığında olması beklenir.

    3. Display Power IC Tetikleme Mekanizmaları: VDDP_EN ve EL_ON2

    Birincil voltajlar mevcut olsa dahi, Display Power IC kendiliğinden çıkış voltajları üretmez. Entegrenin içindeki DC-DC dönüştürücü ve LDO regülatör bloklarının aktif hale gelebilmesi için ana işlemciden (CPU) veya ekran kontrol biriminden (DSI / MIPI Kontrolörü) gelen lojik aktif yüksek yetkilendirme (Enable) sinyallerine ihtiyaç vardır:

    A) VDDP_EN (Enable Sinyali / 1.8V – 3.0V)

    Display Power IC’nin lojik kontrol katmanını uyandıran birincil tetikleme sinyalidir. Bu sinyal genellikle 1.8V düzeyindedir ve işlemci tarafından ekranın bağlı olduğu algılandığında (Screen Detection) gönderilir. VDDP_EN sinyali gelmediği takdirde, Display Power IC uyku modundan çıkamaz ve çıkış bobinlerinde hiçbir voltaj üretilemez.

    B) EL_ON2 (Enable Sinyali / 1.8V – 3.0V)

    EL (Electroluminescent) yani ekranın organik LED piksellerini besleyecek olan yüksek gerilimli ELVDD ve ELVSS anahtarlama konvertörlerini uyararak aktif hale getiren ikincil tetikleme sinyalidir. İşlemci ekran taramasını başlatacağı anda EL_ON2 hattını 1.8V seviyesine çekerek piksellere can suyu verir. Sinyal kesildiğinde ekran anında kararır.

    4. İletişim Protokolü: SCL ve SDA Veri Yolları

    Modern AMOLED ekran güç entegrasyonlarında voltajların sadece üretilmesi yetmez, aynı zamanda ekran parlaklığı, tazeleme hızı (Hz) ve güç tasarrufu modlarına göre bu voltajların dinamik olarak ayarlanması gerekir. Bu amaçla Display Power IC ile Ana İşlemci arasında I2C (Inter-Integrated Circuit) seri haberleşme veri yolu kullanılır:

    • SCL (Serial Clock Line): İşlemci tarafından üretilen ve veri transferinin senkronizasyonunu sağlayan saat frekans sinyalidir.
    • SDA (Serial Data Line): Çıkış voltajlarının (AVDD, ELVDD, ELVSS) milivolt seviyesindeki ince ayarlarını ve entegre durum raporlarını taşıyan iki yönlü seri veri hattıdır.

    I2C hatları genellikle 1.8V seviyesinde pull-up dirençleri ile beslenir. Bu hatlardaki kopukluklar veya kısa devreler, Display Power IC’nin uyanmasını tamamen engelleyebileceği gibi, ekranın takılmasına, donmasına veya renklerin birbirine girmesine neden olabilir.

    5. Display Power IC Çıkış Güçleri: AVDD, ELVDD ve ELVSS Hatları

    Tüm girişler ve sinyaller stabil olduğunda, Display Power IC yüksek frekanslı anahtarlama (switching) bobinleri ve kapasitörler yardımıyla AMOLED ekranın ihtiyaç duyduğu üç temel çıkış voltajını üretir:

    1. AVDD (Analog Power for Display – Positive / 5.5V – 6.2V / Tipik 5.8V): Ekranın analog matris kontrolcülerini ve kaynak sürücülerini besleyen yüksek kararlı pozitif analog gerilim hattıdır. AVDD voltajının eksik olması, ekranda dikey çizgiler oluşmasına veya ekranın tamamen çalışmamasına yol açar.
    2. ELVDD (EL Positive Supply for AMOLED / 5.5V – 6.2V / Tipik 5.8V): Organik LED (OLED) piksellerinin anot (+) uçlarına uygulanan ana pozitif besleme gerilimidir. Piksellerin ışık şiddetini ve parlaklığını doğrudan belirler.
    3. ELVSS (EL Negative Supply for AMOLED / -5.5V – -6.2V / Tipik -5.8V): OLED piksellerinin katot (-) uçlarına uygulanan ana negatif (eksi) besleme gerilimidir. OLED piksellerinin siyah seviyesini yakalayabilmesi, piksellerin hızlı sönmesi ve yüksek kontrast oranına ulaşılması bu negatif gerilime bağlıdır.

    6. İnteraktif Ölçüm ve Güç Başlatma Akışı (Flowchart)

    Aşağıdaki görselleştirilmiş akış diyagramı, teknik servis atölyenizde tamir süreçlerini standartlaştırmak amacıyla Mert Cep Telefonu Tamir Kursu mühendisleri tarafından tasarlanmıştır. Bu şema, AMOLED ekran arızalarında izlenmesi gereken mantıksal sıralamayı infografik olarak sunmaktadır.

    AMOLED Ekran Güç Başlatma ve Regülasyon Akış Şeması
    1

    Batarya ve Sistem Girişi (VBAT / VPH_PWR)

    Bataryadan gelen ham voltaj (3.7V – 4.4V) Display Power IC ve AMOLED Ekranın ilgili pinlerine ulaşır.

    2

    İşlemci Kontrol Sinyalleri (VDDP_EN)

    İşlemci ekranı algıladığında 1.8V’luk VDDP_EN sinyalini göndererek Display Power IC kontrolcüsünü uyandırır.

    3

    İletişim Kurulması (I2C SCL & SDA)

    İşlemci ve Ekran Entegresi arasında 1.8V seviyesinde seri haberleşme başlar, voltaj parametreleri set edilir.

    4

    Ekran Piksel Uyarısı (EL_ON2 Sinyali)

    İşlemci, ekran piksellerini aktif etmek için EL_ON2 (1.8V) kontrol tetiklemesini Display Power IC’ye iletir.

    5

    Pozitif Güç Üretimi (AVDD & ELVDD)

    Display Power IC, anahtarlamalı bobinler üzerinden +5.8V seviyesinde analog ve dijital pozitif çıkışlarını üretir.

    6

    Negatif Güç Üretimi (ELVSS Gerilimi)

    Display Power IC, ters çevirici şarj pompası devresi ile -5.8V’luk negatif katot gerilimini üreterek AMOLED panele basar.

    7. Multimetre Ölçüm Noktaları Referans Tablosu

    Aşağıdaki tabloda, teknik servis laboratuvarlarında multimetreyi DC Voltaj moduna alarak ekran açık konumdayken (veya uyanma esnasında) ölçmeniz gereken test noktaları ve milimetrik değerleri listelenmiştir. Tablo responsive (kaydırılabilir) olarak tasarlanmıştır.

    No Ölçüm Hattı

    Multimetre

    Kademe Seçimi

    Nominal

    Voltaj Seviyesi

    İşlevsel

    Görevi ve Önemi

    Hat Eksikliğinds

    Beliren Arıza Semptomu
    1 VPH_PWR DC Voltaj (20V) 3.7 V – 4.4 V Bataryadan gelen ham ana güç dağıtım hattı Entegreye besleme gitmez, ekran tamamen karanlık kalır.
    2 VDDP_EN DC Voltaj (2V / 20V) 1.8 V / 3.0 V Sinyal Display Power IC’yi uyandıran işlemci enable sinyali Entegre çalışmaz, çıkış voltajlarının hiçbiri oluşmaz.
    3 EL_ON2 DC Voltaj (2V / 20V) 1.8 V / 3.0 V Sinyal AMOLED piksellerini uyandıran enable sinyali Pikseller uyarılmaz, ses var görüntü yok arızası oluşur.
    4 AVDD DC Voltaj (20V) +5.5 V ~ +6.2 V Güç AMOLED analog devrelerinin pozitif besleme gerilimi Ekranda renk bozulmaları, dikey veya yatay çizgiler oluşur.
    5 ELVDD DC Voltaj (20V) +5.5 V ~ +6.2 V Güç AMOLED piksel anotlarının birincil pozitif beslemesi Pikseller ışık üretemez, siyah ekran (no light) oluşur.
    6 ELVSS DC Voltaj (20V – Negatif Ölçüm) -5.5 V ~ -6.2 V Güç AMOLED piksel katotlarının birincil negatif beslemesi Siyah kalitesi düşer, görüntüde karlanma veya komple donma olur.
    7 GND Diyot / Buzzer Modu 0.0 V (Kısa Devre / Şase) Sistem ortak referans şase hattı Anormal akım çekimleri ve devrenin aşırı ısınması gözlenir.

    8. Arıza Analizleri, Belirtileri ve Hata Giderme Algoritmaları

    Mert Cep Telefonu Tamir Kursu laboratuvarlarında sıkça karşılaşılan iki kritik vaka senaryosu ve primar müdahale algoritmaları aşağıda sunulmuştur:

    Vaka 1: AMOLED Ekranda Görüntü Yok, Cihaz Açılıyor (Arama Alıyor / Titreşim Var)

    Bu durumda teknik servis uzmanı sırasıyla şu algoritmaları işletmelidir:

    1. Adım 1 (Soğuk Ölçüm): Cihaz kapatılır, batarya sökülür. Ekran FPC konnektörü üzerindeki AVDD, ELVDD ve ELVSS hatlarının diyot modunda şaseye karşı dirençleri (GR) ölçülür. Eğer bu hatlardan birinde 0.001V (Kısa Devre) varsa, hatta paralel bağlı filtre kondansatörleri şüphelidir.
    2. Adım 2 (Sinyal Ölçümü): Eğer kısa devre yoksa cihaz açılır. Multimetre DC voltaj kademesinde VDDP_EN ve EL_ON2 test noktalarındaki 1.8V lojik tetikleme gerilimleri ölçülür. Bu sinyallerden biri eksikse sorun CPU veya ekran konnektöründeki lehim soğukluğudur (Cold Solder).
    3. Adım 3 (Aktif Voltaj Ölçümü): Sinyaller mevcutsa ekran takılı ve aktifken (ekran açık kalacak şekilde tetik verilerek) Display Power IC çevresindeki AVDD (+5.8V), ELVDD (+5.8V) ve ELVSS (-5.8V) voltajları ölçülür. Eğer bu voltajlar sıfır ise Display Power IC arızalıdır ve değiştirilmelidir.
    Eğitmen Notu (Mert Cep Telefonu Tamir Kursu)

    Çoğu teknisyen, ekran takılı değilken ELVDD ve ELVSS voltajlarını ölçmeye çalışır. Unutulmamalıdır ki, Display Power IC ekranın takılı olduğunu algılamazsa (veya geri besleme alamazsa) bu voltajları anında kapatır. Ölçüm mutlaka ekran bağlıyken veya test noktalarından yapılmalıdır.

    Vaka 2: Ekranda Parlama, Yeşil Ekran (Green Screen) Veya Renk Bozulmaları

    Cihazda görüntü var ancak renkler dalgalanıyor, ekran yeşile çalıyor veya titriyorsa:

    1. Adım 1: Display Power IC çıkışındaki filtre bobinlerinin (LDO indüktörleri) lehim çatlakları kontrol edilir. Bobinlerin deforme olması çıkış gerilimlerinde yüksek dalgalanmaya (Ripple) neden olur.
    2. Adım 2: ELVSS (-5.8V) negatif gerilim hattındaki dalgalanma ölçülür. Negatif gerilimin stabil olmaması AMOLED piksellerinin tam kapanmasını engellediği için yeşil veya grimsi parlamalara sebep olur. Bu durumda filtre kapasitörleri yenilenmelidir.

    9. Sonuç ve Sektörel Değerlendirme

    AMOLED ekran teknolojisi, sunduğu eşsiz görüntü kalitesinin yanı sıra son derece hassas bir güç dağıtım şebekesine ihtiyaç duyar. Milimetrik lojik sinyallerin (+1.8V), yüksek kararlı analog gerilimlerin (+5.8V) ve simetrik negatif potansiyellerin (-5.8V) mükemmel bir uyum içinde çalışması, ekranın uzun ömürlü ve performanslı olmasını garanti eder.

    Mert Cep Telefonu Tamir Kursu olarak misyonumuz, teknisyenlerimizin arızalara deneme-yanılma yöntemiyle değil, devre şemaları ve sinyal akış algoritmaları üzerinden profesyonel yaklaşımlarla müdahale etmesini sağlamaktır. AMOLED güç yollarının ve Display Power IC yapısının derinlemesine kavranması, hata teşhis hızını artıracak ve onarım başarı oranlarını zirveye taşıyacaktır.

    © 2026 Mert Cep Telefonu Tamir Kursu . Tüm hakları saklıdır. Bu makalenin ticari amaçlarla kopyalanması veya dağıtımı kanunen yasaktır.
