iPhone 15 Pro / Pro Max şarj olmuyor

iPhone 15 Pro / Pro Max şarj olmuyor: USB Entegreleri, Arıza Belirtileri ve Çözüm Yöntemleri

S-Finder şema uygulamasından alınan 820-03097 ve 820-03081 numaralı iPhone anakart şemaları incelenerek, kritik USB entegrelerinin görevleri, sinyal hatları ve arıza durumunda uygulanması gereken donanımsal ve yazılımsal çözümler kapsamlı biçimde ele alınmıştır.

📋 Şema: 820-03097-A
📱 Model: iPhone 15 Pro / Pro Max
🔧 Kategori: Teknik Servis

Kart Tanımlama ve Şema Bilgileri

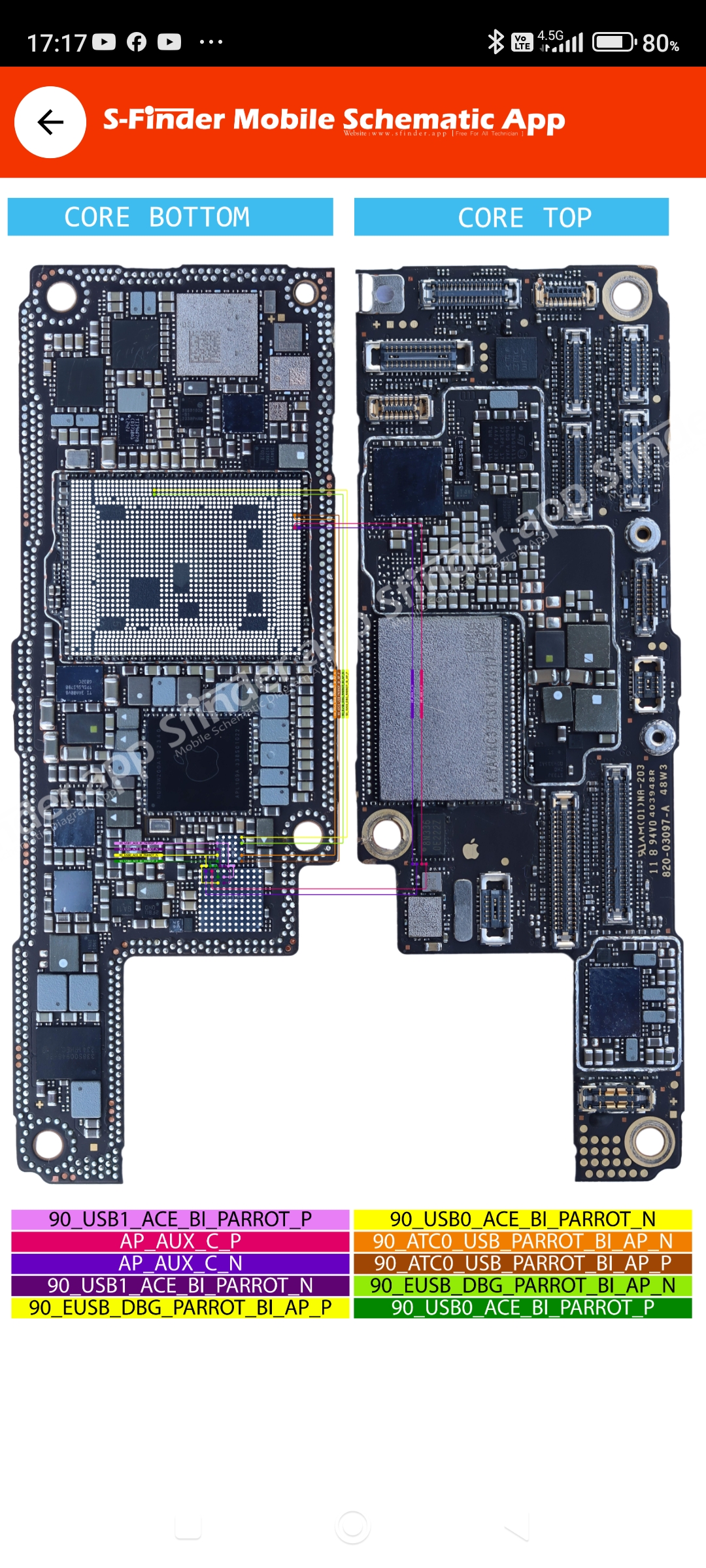

iPhone 15 Pro / Pro Max şarj olmuyor bilgisayar görmüyor Screenshot 2026 04 25 17 18 36 153 com.mobileschematic.app Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi

S-Finder Mobile Schematic App üzerinden incelenen bu şemalar,  piyasaya sürdüğü iPhone 15Pro ve Pro Max modellerine aittir. Her iki cihazda anakart tasarımı çift katmanlı (core bottom / core top) yapıda üretilmiştir.

Şemalarda görülen Core Bottom katmanı; işlemci (AP), NAND flaş bellek, PMIC güç yönetim çipi ve baseband modem bileşenlerini barındırır. Core Top katmanında ise USB-C arayüz devresi, RF ön uç modülleri ve bağlantı portları yer alır. Bu çift katmanlı yapı, Apple’ın 2017’den itibaren uyguladığı anakart miniaturizasyon stratejisinin bir ürünüdür.

USB Sinyal Hatları ve Anlamları

Şemalarda renkli olarak işaretlenmiş sinyal hatları, iPhone’un USB-C bağlantı noktasından anakart içindeki çeşitli entegrelere uzanan veri ve güç yollarını temsil etmektedir. Her renk, farklı bir sinyal türünü ve farklı bir entegre arasındaki bağlantıyı göstermektedir.

Not: Web sitemizdeki tabloları sağlıklı okumak için telefonunuzu yatay konuma alınız.

Sinyal Adı Yön Görev Durum
90_USB0_ACE_BI_PARROT_P
Çift Yönlü USB0 kanalı, ACE’den PARROT’a diferansiyel veri hattı (+) Kritik
90_USB0_ACE_BI_PARROT_N
Çift Yönlü USB0 kanalı, ACE’den PARROT’a diferansiyel veri hattı (−) Kritik
90_USB1_ACE_BI_PARROT_P
Çift Yönlü USB1 kanalı, ACE’den PARROT’a diferansiyel veri hattı (+) Kritik
90_USB1_ACE_BI_PARROT_N
Çift Yönlü USB1 kanalı, ACE’den PARROT’a diferansiyel veri hattı (−) Kritik
AP_AUX_C_P
AP → PARROT İşlemciden USB-C denetleyicisine yardımcı kanal (+) Önemli
AP_AUX_C_N
AP → PARROT İşlemciden USB-C denetleyicisine yardımcı kanal (−) Önemli
90_ATC0_USB_PARROT_BI_AP_P
Çift Yönlü Thunderbolt/USB protokol verisi, PARROT ↔ AP (+) Kritik
90_ATC0_USB_PARROT_BI_AP_N
Çift Yönlü Thunderbolt/USB protokol verisi, PARROT ↔ AP (−) Kritik
90_EUSB_DBG_PARROT_BI_AP_P
Çift Yönlü Gelişmiş USB hata ayıklama hattı, PARROT ↔ AP (+) Debug
90_EUSB_DBG_PARROT_BI_AP_N
Çift Yönlü Gelişmiş USB hata ayıklama hattı, PARROT ↔ AP (−) Debug

Teknik Not: Sinyal adlarındaki “90” öneki, bu hatların 90 ohm diferansiyel empedansa sahip olduğunu belirtir. “BI” ifadesi çift yönlü (bidirectional) iletişimi, “P” ve “N” son ekleri ise diferansiyel çiftin pozitif ve negatif bacaklarını gösterir. Bu empedans değeri, yüksek hızlı USB veri aktarımının sağlıklı çalışması için kritik öneme sahiptir.

PARROT — USB-C Denetleyici Entegresi

PARROT, Apple’ın kendi iç şema terminolojisinde kullandığı isimle USB-C bağlantı noktasını yöneten ana denetleyici çipidir. Fiziksel olarak Core Top katmanında, USB-C portuna yakın konumda yer alır. Bu entegre, iPhone’un dış dünyayla olan tüm fiziksel USB-C iletişimini koordine eder.

Güç Dağıtımı (PD)

USB Power Delivery protokolü üzerinden şarj akımı ve voltaj müzakeresini yönetir. 5W’tan 20W’a kadar şarj profillerini düzenler.

🔀

Veri Multipleksing

USB-C konektörün 24 pininden gelen veri hatlarını doğru iç devrelere yönlendirir. USB2 ve USB3 sinyal yollarını ayırt eder.

🔄

CC Hattı Yönetimi

USB-C Configuration Channel (CC1/CC2) hatlarını izler, kablo yönünü tespit eder ve bağlantı tipini belirler.

🔗

Protokol Dönüştürme

Bağlanan aksesuarın tipine göre USB, DisplayPort, Thunderbolt veya özel aksesuvar protokolleri arasında geçiş yapar.

PARROT Arıza Belirtileri

⚠ Arıza Belirtileri
  • Cihazın hiç şarj olmaması veya şarjı çok yavaş alması
  • Bilgisayara bağlandığında tanınmaması (iTunes/Finder “cihaz bulunamadı” hatası)
  • USB-C kablosu takıldığında ekranda hiçbir bildirim gözükmemesi
  • MFi sertifikalı aksesuvarların “Bu aksesuar desteklenmiyor” uyarısı vermesi
  • Ekran yansıtma (Lightning to HDMI) gibi adaptörlerin çalışmaması
  • Şarj başlayıp durmasının tekrarlanması (döngüsel şarj sorunu)
✅ PARROT için Çözüm Yaklaşımı
  • USB-C konektörde mekanik hasar, ıslanma izi veya kısa devre olup olmadığı kontrol edilir
  • PARROT çipine gelen besleme voltajı multimetre ile ölçülür (tipik olarak 1.8V / 3.3V besleme beklenir)
  • SBU1/SBU2 (Sideband Use) hatlarında voltaj okunur, CC hatları test edilir
  • PARROT ile ACE arasındaki USB0/USB1 diferansiyel hatları osiloskopla incelenir
  • Tüm fiziksel kontroller sonrasında çip reballing veya değişimi uygulanır

ACE — USB Güç ve Veri Yönetim Çipi

ACE entegresi (Apple iç kodu), PARROT ile uygulama işlemcisi (AP/A13 Bionic) arasında köprü görevi gören kritik bir ara katman çipidir. USB veri trafiğini düzenler, güç yönetimine yardımcı olur ve cihazın şarj durumunu işlemciye raporlar.

Şemada görülen 90_USB0_ACE_BI_PARROT ve 90_USB1_ACE_BI_PARROT sinyal çiftleri, ACE ile PARROT arasında iki ayrı bağımsız USB kanalı (lane) kurulduğunu göstermektedir. Bu çift kanal mimarisi, hem veri aktarımı hem de güç iletişiminin eş zamanlı yürütülmesine imkan tanır.

🛡️

Kimlik Doğrulama

Bağlanan USB kablosu veya aksesuvarın MFi sertifikasına sahip olup olmadığını doğrular. Sahte aksesuvarlara karşı ilk savunma katmanı bu entegredir.

📊

Veri Yolu Tahsisi

USB0 ve USB1 kanallarını yöneterek veri trafiğini dengeli şekilde dağıtır. Yüksek hızlı veri aktarımında ikinci kanalı devreye alır.

🌡️

Termal Yönetim

USB üzerinden gelen ve giden güç miktarını izler, aşırı ısınma durumunda şarj akımını kısıtlar.

🔋

Şarj Profili Aktarımı

PARROT’tan aldığı güç teslim bilgilerini işlemciye iletir. PMIC ile koordineli çalışarak doğru şarj voltaj ve akımını belirler.

⚠ ACE Entegresi Arıza Belirtileri
  • iTunes’da “0xE800000D” veya benzeri USB hata kodları
  • Cihazın şarj olması ancak bilgisayarda hiç tanınmaması
  • Veri aktarımının başlaması fakat 1-2 saniye içinde kesilmesi
  • DFU moduna girilemeyen, kurtarma modunda takılı kalan cihaz
  • USB-C aux hat üzerinden ses çalışmaması (Lightning to 3.5mm adaptör)
✅ ACE Entegresi Çözüm Yöntemleri
  • AP_AUX_C_P ve AP_AUX_C_N hatlarında sinyal varlığı kontrol edilir
  • ACE’ye gelen I2C/SPI haberleşme hatları logic analyzer ile izlenir
  • ACE besleme hattında voltaj düşmesi veya kısa devre aranır
  • Isı kamerasıyla aşırı ısınan bölge tespit edilir
  • Gerekirse ACE çipi değiştirilerek yeniden ball-grid dizilimi uygulanır

ATC — Thunderbolt / USB Protokol Denetleyicisi

Şemalardaki ATC0_USB_PARROT_BI_AP sinyal adındaki “ATC” kısaltması, Apple Thunderbolt Controller’ı temsil eder. Bu entegre, yüksek hızlı veri protokollerinin (USB 3.x, Thunderbolt 3 tabanlı iletişim) cihaz içinde yönetilmesinden sorumludur. A13 Bionic’in entegre içindeki USB/Thunderbolt mantık bloğu ile PARROT USB-C denetleyicisi arasında yer alır.

Önemli Teknik Bilgi: iPhone 15 Pro serisi, Lightning yerine USB-C kullanan ilk iPhone modeli değildi; aksine bu cihazlar hâlâ Lightning konektörüne sahiptir. Ancak Apple, iç şema terminolojisinde bu dönemde bile Thunderbolt/USB protokol mimarisini A13 Bionic’in içine entegre etmeye başlamıştır. ATC sinyalleri bu dahili mimariyi yansıtır ve doğrudan dış port üzerinde değil, çip içi sinyal yollarında çalışır.

Yüksek Hız Protokolü

USB SuperSpeed (5Gbps ve üzeri) veri protokollerinin AP ile USB denetleyicisi arasında doğru senkronizasyonunu sağlar.

🔐

Güvenlik Katmanı

Apple’ın özel güvenlik protokolleri aracılığıyla yetkisiz veri erişim girişimlerine karşı koruma sağlar. DFU ve JTAG erişimini denetler.

⚠ ATC Hat Arıza Belirtileri
  • Yüksek hızlı veri transferinin (örn. büyük video dosyaları) USB üzerinden başlamaması
  • iTunes yedekleme işleminin veri aktarım aşamasında donması
  • DFU moduna girişte “bilinmeyen USB cihazı” hatasının oluşması
  • 3uTools veya benzeri araçlarla cihazın kısmen tanınması ancak tam haberleşme yapılamaması

EUSB DBG — Gelişmiş USB Hata Ayıklama Hattı

EUSB_DBG (Enhanced USB Debug) hattı, Apple’ın mühendislik ekiplerinin ve yetkili servis personelinin cihaz içine düşük seviyeli erişim sağlamasına imkan tanıyan özel bir haberleşme kanalıdır. Standart USB veri hatlarının yanı sıra, cihazın dahili log kayıtlarına, crash report’larına ve bootloader seviyesine erişim için kullanılır.

⚠ Teknik Uyarı: EUSB_DBG hattı hasara uğradığında genellikle kullanıcı açısından görünür bir sorun oluşmaz. Ancak bu hat olmadan cihaz DFU modunda bile standart araçlarla restore edilemeyebilir, Apple Configurator 2 ile yeniden etkinleştirme işlemleri başarısız olur. Bu nedenle özellikle bootloop’ta takılı cihazlarda bu hatlar kritik önem taşır.
⚠ EUSB DBG Hat Arıza Belirtileri
  • DFU restore işleminin %0 veya %1’de takılı kalması
  • Apple Configurator 2 üzerinden cihazın restore edilememesi
  • 3uTools’da cihaz görünmesine rağmen yazılım yüklenememesi
  • Yazılım arızası sonrası kurtarma modunda sonsuz döngü

Arıza Belirtileri ve Tanı Yöntemleri

iPhone 15 Pro ve Pro Max’te karşılaşılan USB kaynaklı arızalar, genellikle aşağıdaki belirtilerle kendini gösterir. Doğru tanı koymak, gereksiz bileşen değişimini önler ve tamir süresini kısaltır.

Arıza Gruplandırması

🔴

Kategori 1 — Tam İletişim Kaybı

Bilgisayara bağlandığında hiç tanınmama. PARROT veya ACE tamamen arızalanmış. Önce kondansatör, sonra çip incelemesi yapılır.

🟡

Kategori 2 — Kısmi İletişim

Cihaz görünüyor fakat işlem yapılamıyor. Genellikle ATC veya EUSB hattı sorunlu. Sinyal bütünlüğü testleri önceliklidir.

🟢

Kategori 3 — Sadece Şarj Sorunu

Veri aktarımı çalışıyor, şarj olmuyor veya düzensiz. USB PD protokol iletişimi ve PMIC beslemesi incelenir.

Tanı Sırası

  • Görsel İnceleme
    Lightning / USB-C konektörde hasar, oksidasyon, ıslanma izi kontrolü. Lup veya dijital mikroskop kullanılır.
  • Besleme Voltajları
    PARROT, ACE ve ATC çiplerine gelen güç hatlarını ölçün. VBUS hattında 5V beklenir; diğer besleme hatları şemaya göre doğrulanır.
  • CC Hattı Testi
    USB-C CC1 ve CC2 pinlerinde voltaj ölçümü yapın. Kablo takılıyken CC hattında ~0.3-1.6V arası değer görülmesi beklenir. 0V veya 3.3V+ sorun işaretidir.
  • Diferansiyel Hat Testi
    Osiloskop ile USB0_P/N ve USB1_P/N hatlarında sinyal bütünlüğü kontrolü yapın. Bozuk dalga formu kablo veya çip hasarını işaret eder.
  • Isı Kamerası Taraması
    Cihazı beslemeli açın ve termal kamerayla anakartı tarayın. Aşırı ısınan bölge, kısa devre veya hasarlı çip konumunu gösterir.

Yazılımsal Çözüm Adımları

Donanım hasarı kesinleşmeden önce bazı USB iletişim sorunları yazılımsal müdahalelerle giderilebilir. Bu adımlar, hem zaman hem de maliyet açısından her zaman önce denenmelidir.

  • Zorla Yeniden Başlatma
    iPhone 15 Pro için: Sesi Yükselt → Sesi Kıs → Yan tuş basılı tut (Apple logosu görünene kadar). Bu işlem donanım sıfırlaması yapmadan USB driver’larını yeniden başlatır.
  • DFU Restore (iTunes / Finder)
    Cihaz kısmen tanınıyorsa DFU moduna alınarak tam firmware yüklemesi yapılır. iTunes’da “iPhone Kurtarma Modunda” mesajı görüntüleniyorsa restore butonu ile devam edilir.
  • Apple Configurator 2 ile Revive
    Cihaz hiç tanınmıyorsa, başka bir iPhone ile “Revive” işlemi denenir. Bu yöntem EUSB_DBG hattını bypass ederek doğrudan çip üzerine yazılım yükleyebilir.
  • USB Kablo ve Hub Testi
    Apple orijinal USB-C kablosu ile doğrudan bilgisayar portuna bağlayın. USB hub, adaptör veya uzatma kablosu kullanmayın. Farklı bilgisayar ve işletim sistemi ile test edin.
  • Mac/Windows USB Sürücü Güncellemesi
    Windows’ta “Apple Mobile Device USB Driver” güncellemesi veya yeniden kurulumu sorunları giderebilir. Aygıt Yöneticisi’nde sarı uyarı işareti olup olmadığı kontrol edilir.

Donanımsal Çözüm Adımları

Yazılımsal tüm yöntemlerin başarısız olması durumunda donanımsal müdahale kaçınılmazdır. Bu süreç, deneyimli bir teknisyen ve uygun ekipman gerektirmektedir.

⚠ Ekipman Gereksinimleri: BGA rework istasyonu (minimum 850W), osiloskop (200MHz+), dijital multimetre (True RMS), logic analyzer, lup veya stereo mikroskop (20x+), ısı kamerası, PCB temizlik için ultrasonik yıkama cihazı önerilir.
  • Konektör Temizleme ve Değişimi
    Lightning konektörün pinleri temizlenir. Oksidasyonlu veya eğilmiş pinler varsa konektör tamamen değiştirilir. Ultra soft brush ve IPA (%99 izopropil alkol) kullanılır.
  • Kısa Devre Tespiti
    USB güç hattını izole edin. DC güç kaynağından 1V ile besleme yaparak akım çekimini izleyin. Normal beklenti 20-50mA; eğer 200mA+ akım çekiliyorsa kesin kısa devre vardır ve ısı kamerası ile kaynak tespit edilir.
  • Decoupling Kondansatör Kontrolü
    USB sinyal hatları üzerindeki bypass kapasitörleri (genellikle 0402 veya 0201 boyut) çok boyutlu test cihazı ile kontrol edilir. Kısa devreli kondansatör sık görülen bir arıza nedenidir ve değişimi nispeten kolaydır.
  • PARROT/ACE Çip Reballing
    Termal hasar veya iletişim kopukluğu saptandıysa çip ısıtılarak kaldırılır, PCB yüzeyi temizlenir, çip yeniden ball yerleşimi yapılarak geri lehimlenir. BGA rework istasyonu şart.
  • Via ve Pad Onarımı
    Şemada görülen sinyal hatları altındaki via (delik) bağlantılarında kopukluk olabilir. Jumper teli ile bypass yapılır; çok ince hatlar için 36+ AWG magnet wire kullanılır.
  • Çip Değişimi ve Test
    Tüm onarımlar sonrası cihaz masaya alınır, güç uygulanır ve her aşamada voltaj/akım ölçümü yapılır. Cihaz açılıp iTunes’da tanındığında işlem tamamlanmış sayılır.

Kritik Ölçüm Noktaları ve Beklenen Değerler

Ölçüm Noktası Beklenen Değer Arıza Eşiği Alet
VBUS (USB-C konektör) 4.9 – 5.1V <4.5V veya 0V Multimetre
PARROT besleme hattı 1.8V <1.5V veya 0V Multimetre
ACE besleme hattı 3.3V ±0.2V tolerans Multimetre
CC1 / CC2 hattı (kablo takılı) 0.3 – 1.6V 0V veya 3.3V+ Multimetre
USB D+ / D− (USB2) Diferansiyel sinyal DC 0V veya DC 3.3V Osiloskop
Boşta akım çekimi (USB) 20 – 80mA >200mA (kısa devre) DC güç kaynağı
Şarj akımı (5W şarjda) ~1000mA <100mA (PD arızası) USB güç ölçer

Sonuç ve Genel Değerlendirme

iPhone 15Pro ve Pro Max anakartlarında USB iletişim altyapısı, birbiriyle sürekli etkileşimde olan birden fazla entegreden oluşmaktadır. PARROT USB-C denetleyicisi, ACE güç yönetim çipi, ATC protokol katmanı ve EUSB_DBG hata ayıklama hattı; bu mimarinin temel taşlarını oluşturmaktadır.

Karşılaşılan arızaların büyük çoğunluğu (%60-70 oranında) mekanik hasar, ıslanma veya kısa devreden kaynaklanır. Bu nedenle tanı sürecini her zaman görsel inceleme ve elektriksel ölçümlerle başlatmak, gereksiz BGA değişimlerinin önüne geçer.

Yazılımsal müdahaleler (DFU restore, Apple Configurator 2 revive) hâlâ işe yarayan devreler üzerinde çok etkilidir. Bootloop, siyah ekran veya iTunes’da görünmeme gibi sorunların %30-40’ı yazılım yenileme ile çözülür. Ancak fiziksel hasar kesinleştiyse donanımsal müdahale kaçınılmazdır ve bu aşamada şemayı doğru okumak hem zaman hem maliyet tasarrufu sağlar.

S-Finder, Wuxinji gibi şema uygulamaları, teknik servis profesyonellerinin anakart üzerindeki her sinyali konumlandırabilmesini sağlayarak kör noktalarda bile müdahale imkanı sunar. Bu şemaları etkin kullanabilmek, modern iPhone tamirinin vazgeçilmez bir parçasıdır.

Profesyonel Öneri: Bu tür çip seviyesi tamirlere başlamadan önce ilgili modele ait şemayı ve boardview dosyasını temin edin. S-Finder, ZXW, borneo schematic, Wuxinji, jcid veya Vipfix gibi platformlardan erişilebilen bu dosyalar, her bileşenin tam koordinatını ve sinyal ilişkisini göstererek hata yapma riskini önemli ölçüde azaltır.

Bu içerik, S-Finder Mobile Schematic App üzerinden alınan numaralı şemalar temel alınarak Mert Cep Telefonu Tamir Kursu perspektifinden hazırlanmıştır.

Anahtar Kelimeler: iPhone 15Pro anakart şema, PARROT USB entegresi, ACE USB entegresi,şema analizi, iPhone USB arızası çözümü, iPhone şarj sorunu, teknik servis iPhone tamiri, ATC0 PARROT AP sinyal, EUSB DBG hattı



  • Benzer İçerik

    iPad Air 3 PP_BATT_VCC 3.7V Kayıp Voltaj Sorunu
    • Mayıs 6, 2026





    iPad Air 3 PP_BATT_VCC 3.7V Kayıp Voltaj Sorunu

    A2152 / A2123 Anakart Tamir ve Teknik Servis Kılavuzu

    COMPLETE CHECK & SOLUTION GUID9E

    ⚠️ Kritik Güvenlik Uyarıları

    • Kısa devre tespit edildiğinde şarj cihazı veya bataryayı asla bağlamayın.
    • Cihazda su hasarı veya korozyon belirtilerini mutlaka inceleyin.
    • Her zaman akım sınırlamalı DC güç kaynağı kullanın (Maksimum 2A önerilir).
    • Lityum iyon batarya ile çalışırken yangın riskine karşı önlem alın.

    Sorunun Tanımı ve Karşılaşılan Belirtiler

    Teknik servis tezgahında sıkça karşılaştığımız bir durum: Müşteri iPad Air 3 cihazını getiriyor, cihaz tamamen ölü, hiçbir tepki vermiyor. Şarja takıyorsunuz, kırmızı ışık yok, bilgisayara bağlıyorsunuz tanımıyor. Elinize alıp multimetre ile ölçüm yaptığınızda ise PP_BATT_VCC hattında 3.7V beklerken 0V veya çok düşük bir değer ile karşılaşıyorsunuz. İşte tam da bu noktada bu rehber devreye giriyor.

    PP_BATT_VCC hattı, bataryadan gelen ana besleme voltajını PMIC (Power Management IC) yani güç yönetim entegresine taşıyan hayati bir yoldur. Bu hat kesildiğinde veya voltaj düştüğünde sistem hiçbir şekilde beslenemez. A2152 ve A2123 modellerinde bu arıza genellikle batarya konnektörü, sigorta, hat üzerindeki SMD komponentler veya PMIC/CPU çevresindeki kısa devrelerden kaynaklanır.

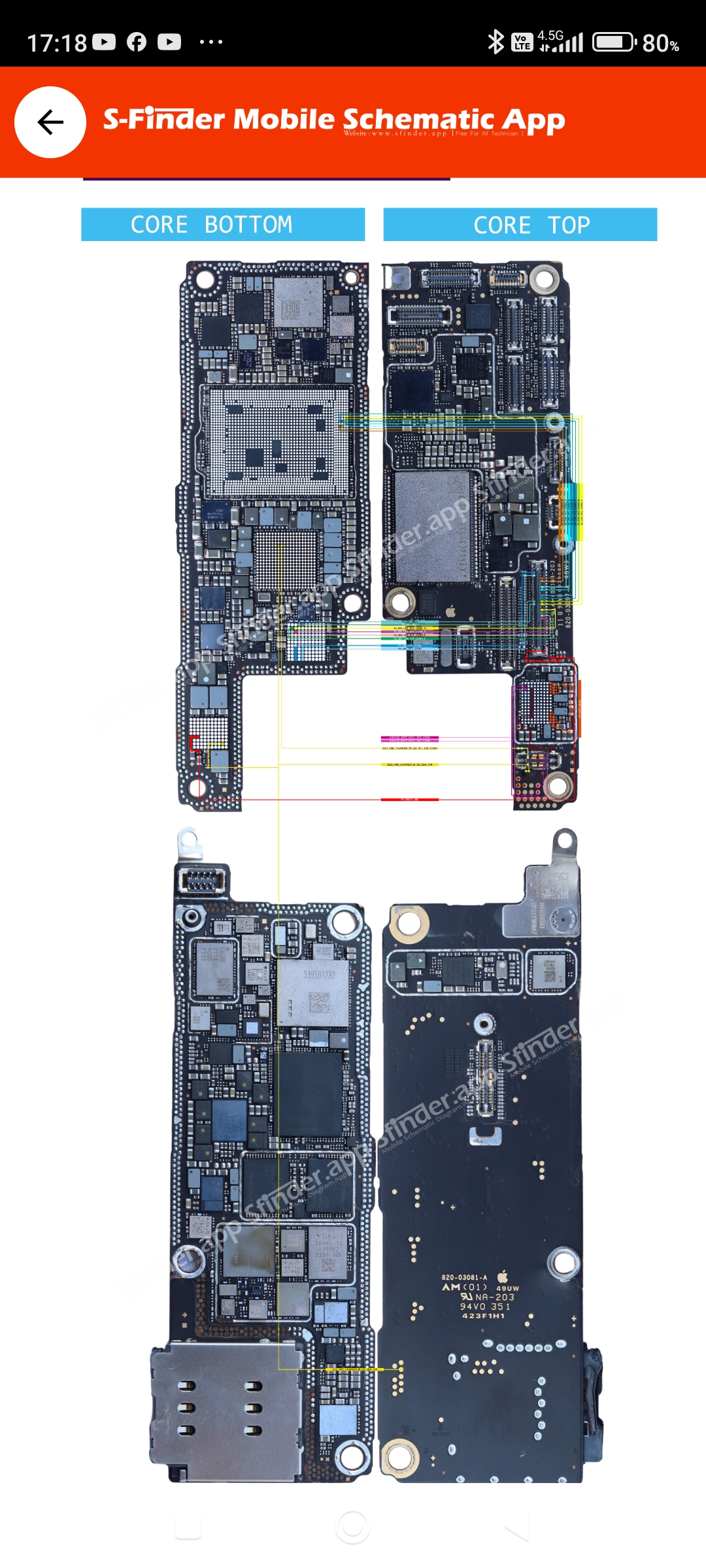

    1778009009707 Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi

    Adım 1: Batarya Kontrolü ve Gerilim Ölçümü

    1Batarya Soketini Çıkarın ve Doğrudan Ölçün

    İlk işlem her zaman en basitinden başlamaktır. Cihazı kapatın, arka kapağı sökün ve batarya konnektörünü anakarttan ayırın. Multimetrenizi DC voltaj moduna alın ve batarya pinlerini doğrudan ölçün. Sağlıklı bir bataryada bu değer 3.7V ile 4.2V aralığında olmalıdır.

    Eğer batarya voltajı 3.0V altındaysa, batarya derin deşarj olmuş veya ömrünü tamamlamış olabilir. Ancak şunu unutmayın: Batarya voltajı normal bile olsa, konnektör veya anakart tarafında sorun olabilir. Bu yüzden bataryayı hemen değiştirmeden önce ikinci adımı da uygulamakta fayda var.

    Pin Numarası İşlev Normal Voltaj Değeri
    1 PP_BATT_VCC (Batarya Artı) 3.7V – 4.2V
    2 Batarya Veri Hattı (BMI / Gas Gauge) Değişken (1.8V – 3.3V)
    3 PP_BATT_GND (Toprak) 0V
    4 – 6 Ek GND veya İletişim Hatları 0V / Değişken

    Adım 2: Anakart Üzerindeki Batarya Konnektörü Testi

    2Anakart Soketinde PP_BATT_VCC Voltajını Doğrulayın

    Bataryayı çıkardıktan sonra, bu kez ölçümü anakart üzerindeki batarya soketinden yapın. Soketin 1. pininde (kırmızı ile işaretlenmiş yol) 3.7V – 4.2V arası voltaj görmelisiniz. Eğer burada voltaj yoksa, problem batarya hattında veya sigortada demektir.

    Bu aşamada konnektörün fiziksel durumunu da gözden geçirin. Özellikle sıvı teması görmüş cihazlarda konnektör çevresinde yeşilimsi oksitlenme, kırık pin veya gevşek lehim bağlantıları yaygındır. Büyüteç altında inceleme yapmanız, birçok gizli sorunu ortaya çıkaracaktır.

    Usta Tavsiyesi

    iPad Air 3 modellerinde batarya konnektörü oldukça hassastır. Yanlış söküm sonucu pinler bükülebilir veya soket tabanındaki mikro lehimler çatlayabilir. Eğer voltaj var ama cihaz açılmıyorsa, soketin alt tabakasındaki lehimleri termal kamera veya büyütülmüş görüntüleme ile kontrol edin.

    Adım 3: Batarya Hattı ve Sigorta Kontrolü

    3Batarya Artı Hattından Ana Güç Hattına Süreklilik Testi

    Anakart konnektöründe de voltaj yoksa, sıra batarya hattını takip etmeye geldi. Batarya konnektörünün 1. pininden başlayarak ana güç hattına doğru devre üzerinde süreklilik (continuity) testi yapın. Bu yol boyunca genellikle bir sigorta (fuse) elemanı bulunur. Bu sigorta, darbe anında açılarak ana devreyi ve pahalı bileşenleri korur.

    Süreklilik testinde devre açık (open line) gösteriyorsa, iki olasılık vardır: Sigorta atmıştır veya hat üzerindeki bir komponent (kapasitör, bobin veya direnç) yanmıştır. iPad Air 3 şemasında bu sigorta, batarya konnektörüne çok yakın bir konumda, küçük dikdörtgen bir SMD komponent olarak yer alır.

    Sigortayı kontrol etmek için üzerinden direnç ölçümü yapın. Sağlıklı bir sigorta neredeyse 0 ohm göstermelidir. Eğer sonsuz direnç (OL) okuyorsanız, sigorta atmış demektir. Hat üzerindeki kapasitörleri ve bobinleri de görsel olarak inceleyin; şişme, yanık izi veya yerinden çıkma gibi belirtiler arayın.

    Adım 4: Ana Hat Üzerinde Kısa Devre Analizi

    Diyot Modunda PP_BATT_VCC ile GND Arası Ölçüm

    Voltaj yoksa ama hat açık da değilse, kısa devre ihtimalini mutlaka ekarte etmelisiniz. Multimetrenizi diyot moduna alarak PP_BATT_VCC ile PP_BATT_GND arası ölçüm yapın. Normal şartlarda bu okuma 0.300V ile 0.600V arasında olmalıdır.

    Eğer okuma 0.000V veya çok düşük (0.100V altı) ise, hat üzerinde ciddi bir kısa devre vardır. Bu durumda kısa devrenin kaynağını bulmak için devreyi bölerek ilerlemeniz gerekir. Özellikle PMIC (Güç Yönetim IC) ve A12 Bionic CPU çevresindeki tüm kapasitörleri ve bobinleri tek tek kontrol edin.

    Kısa Devre Avı Tekniği

    Kısa devreli hatlarda en etkili yöntem, düşük voltajlı (1V-2V) bir güç kaynağından küçük akım vererek termal kamera veya izopropil alkol damlatma yöntemiyle ısınan bölgeyi tespit etmektir. Isınan komponent veya bölge, kısa devrenin merkezini işaret eder. Bu yöntem özellikle çok katmanlı kartlarda (multi-layer PCB) size ciddi zaman kazandırır.

    Adım 5: Harici Güç Kaynağı ile Opsiyonel Test

    Akım Sınırlamalı DC Kaynak ile PP_BATT_VCC Hattını Besleyin

    Tüm ölçümleri tamamladıktan ve görünür bir sorun bulamadıktan sonra, akım sınırlamalı bir DC güç kaynağı ile test yapabilirsiniz. Batarya konnektörünün 1. pinine (PP_BATT_VCC) 4.2V ve GND pinine toprak bağlantısı yaparak cihaza güç verin.

    Bu testte akım tüketimini dikkatle gözlemleyin:

    • 0A (Sıfır Amper): Hat açık demektir. Devrede kopukluk var, sigorta veya hat kontrolüne odaklanın.
    • Yüksek Amper (1A üzeri): Anakart üzerinde ciddi kısa devre var. Hemen gücü kesin ve PMIC/CPU bölgesini inceleyin.
    • Normal Amper (0.1A – 0.5A arası): Cihaz boot etmeye çalışıyor olabilir. Ekran, arka ışık ve diğer bileşenleri kontrol edin.

    Bu test, özellikle bataryadan şüphe edilen durumlarda gerçek batarya kullanmadan anakartın çalışıp çalışmadığını anlamak için son derece değerlidir.

    Batarya Hattı Diyagramı ve Güç Akış Şeması

    iPad Air 3 güç mimarisini anlamak, arıza tespitini büyük ölçüde kolaylaştırır. Batarya voltajı şu şekilde ilerler:

    Batarya Güç Akış Şeması

    Batarya + (3.7V – 4.2V)
    Sigorta (PP_BATT_VCC Hattı Koruyucusu)
    PP_BATT_VCC (Ana Güç Hattı)
    PMIC (Power IC – Güç Yönetim Entegresi)
    Sistem Gücü (CPU, RAM, Ekran, Diğer Bileşenler)

    Teknik Servis Teşhis Akış Şeması

    Bataryada 3.7V Yok mu?
    → Bataryayı Değiştirin
    ↓ Hayır (Batarya Sağlam)
    Anakart Konnektöründe 3.7V Yok mu?
    → Sigorta / Hat Kontrolü
    ↓ Hayır (Konnektörde Voltaj Var)
    Hat Sürekliliği Var mı?
    → Açık Devre / Kopuk Hat Tespiti
    ↓ Evet (Hat Tam)
    Hat Üzerinde Kısa Devre Var mı?
    → PMIC / CPU Bölgesi Kontrolü
    ↓ Hayır (Kısa Devre Yok)
    PMIC veya CPU Bölgesi Detaylı İnceleme

    Sigorta Yeri ve Jumper Atma Teknikleri

    iPad Air 3 anakartında PP_BATT_VCC sigortası genellikle batarya konnektörünün hemen yanında, küçük siyah veya beyaz bir SMD komponent olarak yer alır. Bu sigorta, aşırı akım durumunda devreyi keserek çok daha pahalı olan PMIC ve CPU gibi bileşenleri korur.

    Sigorta Değişimi ve Jumper Çözümü

    Eğer sigorta atarsa, ideal çözüm aynı değerde yeni bir sigorta lehimlemektir. Ancak acil durumlarda veya aynı değerde sigorta bulunamadığında, dikkatli bir şekilde küçük bir tel (jumper wire) ile köprüleme yapılabilir. Unutmayın ki bu işlem, cihazı kısa devre korumasız bırakacağı için uzun vadede risklidir ve sadece veri kurtarma amaçlı geçici çözümlerde önerilir.

    Jumper Noktası ve Doğru Uygulama

    Eğer sigorta padleri hasar görmüş veya hat kopmuşsa, sigortanın çıkış tarafından (batarya tarafı) PP_BATT_VCC hattına doğrudan jumper çekebilirsiniz. Bu işlem için dikkat etmeniz gerekenler:

    • 0.1mm – 0.2mm kalınlığında emaye kaplı bakır tel kullanın.
    • Tel yolunu mümkün olduğunca kısa tutun; uzun jumper hatları parazite ve voltaj düşümüne neden olur.
    • Lehimleme sonrası UV sertleşen macun veya yüksek ısıya dayanıklı bant ile yalıtım yapın.
    • Jumper noktasının çevresindeki küçük SMD komponentlere zarar vermemek için mutlaka mikroskop altında çalışın.

    Önemli Uyarı

    Sigorta atmasının altında yatan nedeni mutlaka araştırın. Eğer kısa devre nedenini düzeltmeden sigorta değiştirirseniz, yeni sigorta da anında atacaktır. Kısa devre kaynağı bulunmadan sigorta değişimi veya jumper yapılması, anakartta geri dönülmez hasarlara (PMIC yanması, CPU hasarı) yol açabilir.

    PMIC ve CPU Çevresi Kısa Devre Tespiti

    PP_BATT_VCC hattında kısa devre tespit ettiyseniz ve hat batarya konnektöründen sigortaya kadar sağlamsa, problem muhtemelen PMIC (Power IC) veya A12 Bionic CPU çevresindedir. Bu bölgedeki kısa devreler genellikle şu nedenlerden kaynaklanır:

    • Kapasitör Arızası: CPU ve PMIC çevresindeki küçük SMD kapasitörlerin iç kısa devre yapması en yaygın sebeptir.
    • Bobin (Inductor) Hasarı: Güç regülasyon bobinlerinin fiziksel hasar görmesi veya iç kısa devresi.
    • PMIC İç Hasarı: Güç yönetim entegresinin iç yapısında kısa devre oluşması; bu durumda PMIC değişimi gerekir.
    • CPU VCCIN Kısa Devresi: İşlemcinin güç giriş pinlerindeki arızalar; tamiri en zor ve maliyetli senaryodur.

    Tespit ve Onarım Stratejisi

    Öncelikle termal kamera veya izopropil alkol yöntemiyle ısınan bölgeyi belirleyin. Eğer ısınan bölge bir kapasitör veya bobinse, bu komponenti söküp tekrar ölçüm yapın. Kısa devre ortadan kalkarsa, o komponenti değiştirin. Eğer ısınma direkt olarak PMIC üzerindeyse, PMIC değişimi gerekebilir. Bu işlem için reballing veya BGA rework istasyonu kullanılmalıdır.

    CPU çevresindeki kısa devrelerde durum daha karmaşıktır. CPU’nun alt tabakasındaki (interposer) kısa devreler genellikle onarılamaz ve anakart değişimi gerektirir. Ancak CPU çevresindeki küçük filtre kapasitörlerinden biri kısa devre yapmışsa, bu kapasitörün sökülmesi sorunu çözebilir. Her bir kapasitörü tek tek söküp test etmek zaman alıcı ama etkili bir yöntemdir.

    Normal Voltaj Referans Değerleri

    Teknik servis tezgahında karşılaştığınız değerleri doğru yorumlamak için aşağıdaki referans tablosunu kullanabilirsiniz:

    Hat İsmi Kaynak Normal Voltaj
    PP_BATT_VCC Batarya Hattı 3.7V – 4.2V
    PP3V0 PMIC Çıkışı 2.8V – 3.1V
    PP1V8 PMIC Çıkışı 1.8V
    VBUS Şarj Soketi (Bağlıyken) 5V
    PP5V0_USB IC Çıkışı (USB Hattı) 5V

    Sonuç ve Uzman Önerileri

    iPad Air 3 modellerinde PP_BATT_VCC 3.7V voltaj kaybı sorunu, sistematik bir teşhis yaklaşımıyla büyük oranda çözülebilir. Her cihaz benzersizdir ve sıvı hasarı, fiziksel darbe veya önceki tamir girişimleri durumu değiştirebilir. İşte tezgah tecrübesiyle şekillenen son öneriler:

    • Her zaman bataryadan başlayarak ilerleyin; en basit ve en ucuz bileşeni ilk kontrol edin.
    • Sigorta kontrolünü atlamayın; bu küçük komponent birçok pahalı arızayı önler.
    • Kısa devre tespitinde sabırlı olun; aceleci müdahaleler CPU veya PMIC hasarına yol açabilir.
    • Jumper çözümlerini kalıcı onarım olarak görmemelisiniz; müşteriyi mutlaka bilgilendirin.
    • Mikroskop, termal kamera ve akım sınırlamalı güç kaynağı bu tamirde vazgeçilmezdir.
    • Eğitim ve pratik, bu tür kompleks arızalarda en büyük yardımcınızdır.



    Devamını Oku
    iPhone 12 Pro Anakart Şeması
    • Nisan 28, 2026

    iPhone 12 Pro Anakart Şeması: Tam IC Konumları, Voltaj Değerleri ve Teknik Servis Tamir Rehberi

    Teknik servis tezgahında iPhone 12 Pro ile karşılaştığımda, ilk yaptığım iş anakart üzerindeki güç hatlarını ve entegre konumlarını gözden geçirmek olur. Özellikle A14 Bionic işlemcinin kompleks yapısı, çok katmanlı anakart tasarımı ve yoğun entegre yerleşimi, bu cihazı tamir etmeyi diğer modellere göre daha stratejik hale getiriyor. Bu rehberde, iPhone 12 Pro anakart şemasını adım adım inceleyerek şarj, ses, ağ ve güç yönetimi devrelerindeki kritik noktaları paylaşıyorum.

    IMG 20260428 231947 Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi

    A14 Bionic İşlemci ve CPU Bölümü Analizi

    iPhone 12 Pro’nun kalbinde U0201 kodlu A14 Bionic işlemci yer alıyor. Anakartın tam ortasındaki bu büyük entegre, cihazın ana işlem birimi, grafik işlemcisi (GPU) ve sistem kontrolcüsü görevini üstleniyor. Teknik servis olarak bu entegreye müdahale etmemiz nadiren gerekir çünkü CPU arızaları genellikle ekonomik olarak onarılamaz seviyededir. Ancak CPU’nun besleme hatlarını ve çevresindeki pasif bileşenleri anlamak, özellikle boot loop veya açılmama sorunlarında hayati önem taşır.

    A14 Bionic’in etrafında yer alan U_PMIC (Power Management IC), U_NAND (Depolama IC), U_WLAN (WiFi/Bluetooth IC) ve U_NFC (NFC IC) entegreleri, CPU ile doğrudan iletişim halindedir. Bu entegrelerden herhangi birinin arızalanması, sistemin tamamen çalışmamasına veya belirli fonksiyonların kaybolmasına neden olabilir.

    Teknik Servis Notu: iPhone 12 Pro’da açılmama sorunu yaşıyorsanız, önce CPU besleme hatlarını değil, PMIC çıkış voltajlarını ölçün. CPU’ya giden voltajların %90’ı PMIC üzerinden üretilir ve bu entegredeki arıza, CPU arızası gibi görünebilir.

    CPU Çevresi Önemli Entegreler

    • U_PMIC: Güç yönetimi entegresi. Tüm alt sistemlere regüle edilmiş voltaj dağıtımını sağlar.
    • U_NAND: Flash depolama birimi. iOS işletim sistemi ve kullanıcı verileri burada saklanır. NAND arızası beyaz Apple logosunda takılma yapar.
    • U_WLAN: WiFi ve Bluetooth sinyal işlemcisi. WiFi gri kalma veya Bluetooth açılmama sorunlarının kaynağıdır.
    • U_NFC: Yakın alan iletişim entegresi. Apple Pay ve NFC etiket okuma fonksiyonlarını kontrol eder.

    Şarj ve USB Bölümü: Tristar, Hydra ve USB IC Detayları

    Teknik servisimize en sık gelen iPhone 12 Pro şikayetlerinin başında şarj olmama, bilgisayar görmeme ve yavaş şarj sorunları geliyor. Bu sorunların %70’i anakart üzerindeki şarj devresindeki üç kritik entegreden kaynaklanıyor: U3700 (USB/Şarj IC), U3100 (Tristar/Şarj IC) ve U6300 (Hydra IC).

    U3700, Lightning konnektöründen gelen 5V VBUS voltajını regüle ederek sisteme dağıtan ana giriş kapısıdır. U3100 Tristar ise USB veri hatlarının yönetiminden ve şarj akımının kontrolünden sorumludur. Hydra IC (U6300) ise batarya yönetimi ve şarj algoritmalarını optimize eden yardımcı bir entegredir.

    Şarj ve USB Bölümü Normal Voltaj Değerleri

    No Test Noktası (Points) Normal Voltaj (V)
    1 PP5V0_USB 5.00V
    2 PP_VDD_MAIN 0.80V
    3 PP3V0_USB 3.00V
    4 PP1V8_USB 1.80V
    5 PP_USB_HSIC 0.80V
    6 PP_VBUS_IN 5.00V (Input)
    7 PP_TRISTAR_VDD 1.10V
    8 PP_BATT_VCC (Batarya Hattı) 3.80V ~ 4.30V
    Dikkat: PP_BATT_VCC hattında 3.80V altında bir değer görürseniz, sorun bataryada değil şarj devresinde olabilir. Batarya değiştirmeden önce mutlaka U3700 ve U3100 entegrelerinin ısınma durumunu termal kamera ile kontrol edin.

    Ağ ve RF Bölümü: Baseband, Sinyal ve SIM Entegreleri

    iPhone 12 Pro’da ağ çekmiyor, arama yapmıyor veya SIM kart tanımıyor şikayetleriyle karşılaştığımızda, anakartın üst bölümündeki RF (Radyo Frekans) devresini inceliyoruz. Bu bölümde yedi kritik entegre yer alıyor: U_WTR_RXD LNA, U_WTR_TXD PA, U_WTR_DRX, U_WTR_PRX, U_QFE_WTR_RAM, U_WTR_RFIC ve U_SIM_IC.

    Özellikle düşme sonrası sinyal kaybı yaşayan cihazlarda, bu entegrelerin altındaki lehim toplarına çatlak veya lehim kopması görülebiliyor. iPhone 12 Pro’nun 5G desteği nedeniyle RF devresi önceki nesillere göre daha karmaşık ve hassas. Bu yüzden reballing işlemi yapılırken mutlaka doğru sıcaklık profili kullanılmalıdır.

    Network Section (RF) Normal Voltaj Değerleri

    Cep telefonu tamir Kursumuzda Service manual okuma ve ölçme çok önemli yer kaplamaktadır.

    No Test Noktası Normal Voltaj (V)
    1 PP_1V8_WTR_IO 1.80V
    2 PP_1V8_WTR_TX 1.80V
    3 PP_1V1_WTR_RX 1.10V
    4 PP_2V85_RF 2.85V
    5 PP_3V0_WTR 3.00V
    6 PP_VDD_SRX 0.80V
    7 PP_SIM_VDD 1.80V
    Teknik İpucu: SIM kart tanınmıyor ancak PP_SIM_VDD 1.80V normal ise, sorun U_SIM_IC’de değil SIM kart reader konnektöründe veya baseband CPU’da olabilir. SIM tray (tepsi) bölgesindeki fiziksel hasarı mutlaka kontrol edin.

    Ses Sistemi: Audio IC, Hoparlör ve Mikrofon Devreleri

    iPhone 12 Pro’da ses gelmiyor, karşı taraf beni duymuyor, hoparlör patırtılı çalıyor veya kulaklık modunda takılı kalma gibi sorunlarla karşılaştığımızda, A14 işlemcisinin hemen sağ üst tarafında konumlanan U3101 Audio IC / CODEC entegresine odaklanıyoruz. Bu entegre, ses giriş/çıkışı, arama sesi, hoparlör ve kulaklık sürücüleri ile mikrofon işlemlerini yönetiyor.

    Audio IC’nin altındaki solder ballarında zamanla oksidasyon veya düşme sonrası çatlak oluşması, bu tür arızaların en yaygın nedenidir. Özellikle iPhone 7 ve sonrası modellerde görülen “Loop Disease” benzeri bir durum, iPhone 12 Pro’da da Audio IC kaynaklı olabilir.

    Audio IC (U3101) Normal Voltaj Değerleri

    No Test Noktası Normal Voltaj (V)
    1 PP1V8_AUD 1.80V
    2 PP3V0_AUD 3.00V
    3 PP_CODEC_SNSR 1.80V
    4 PP_CODEC_AMP (Boost Line) 5.00V ~ 9.00V
    5 PP_MIC_BIAS1 2.80V
    6 PP_MIC_BIAS2 1.80V

    Ses Sinyal Yolu (Point to Point)

    Ses sorunlarını teşhis ederken sinyal yolunu takip etmek kritik önemdedir. İşte iPhone 12 Pro’daki ana ses yolları:

    AUDIO IC (U3101) SPK AMP IC LOUDSPEAKER (Hoparlör)
    AUDIO IC (U3101) EARPIECE (Ahize/Kulaklık)
    AUDIO IC (U3101) MIC IC MICROPHONE (Mikrofon)
    AUDIO IC (U3101) AUDIO CODEC I/O PATH

    Hoparlör ve Mikrofon Bölümü (U3300)

    Hoparlör sürücü entegresi U3300 (U_SPKR AMP), Audio IC’den gelen düşük seviyeli sinyali amplifiye ederek hoparlöre gönderir. Bu bölümdeki normal voltaj değerleri şunlardır:

    No Test Noktası Normal Voltaj (V)
    1 PP_SPKRAMP_VDD 5.00V
    2 SPK_OUT_P 2.50V ~ 5.00V (AC)
    3 SPK_OUT_N -2.50V ~ -5.00V (AC)
    4 MIC_BIAS 2.80V
    5 MIC_IN_P 1.80V
    6 MIC_IN_N 1.40V

    Güç Yönetimi: PMIC Voltaj Değerleri ve Besleme Hatları

    iPhone 12 Pro’nun güç yönetiminden sorumlu U_PMIC entegresi, batarya voltajını regüle ederek CPU, RAM, depolama ve çevre birimlerine dağıtır. PMIC arızaları genellikle cihazın hiç açılmaması, aniden kapanması veya şarj yüzdesinde takılma şeklinde kendini gösterir.

    PMIC’in ürettiği voltajların tamamı anakart üzerindeki test noktalarından ölçülebilir. Bu voltajlardan herhangi birinin eksik veya yüksek olması, ilgili alt sistemin çalışmamasına neden olur. Örneğin PP_CPU_PMIC hatlarındaki 0.92V değerler, A14 işlemcinin çekirdek voltajlarıdır ve bu değerlerde sapma varsa cihaz boot loop yapar.

    PMIC (U_PMIC) Normal Voltaj Değerleri

    No Test Noktası Normal Voltaj (V)
    1 PP_CPU_PMIC_S2 0.92V
    2 PP_CPU_PMIC_S3 0.92V
    3 PP_CPU_PMIC_S4 0.92V
    4 PP_VDD_MAIN 0.80V
    5 PP_VDD_IO 1.80V
    6 PP1V8_SDRAM 1.80V
    7 PP3V0_SDRAM 3.00V
    8 PP1V1_SDRAM 1.10V
    Önemli: PP_CPU_PMIC hatlarında 0.92V yerine 0V veya 1.8V gibi anormal değerler görürseniz, sorun büyük ihtimalle PMIC’in kendisindedir. Ancak önce PMIC’e giden ana besleme bobinlerini ve kondansatörlerini kontrol edin; kısa devre yapan bir kondansatör PMIC’in yanlış voltaj üretmesine neden olabilir.

    Önemli Test Noktaları ve Tamir İpuçları

    Teknik servis tezgahında zaman kazanmak için anakart üzerindeki kritik test noktalarını ezberlemek gerekir. iPhone 12 Pro’da şarj soketinin hemen yanında yer alan test noktaları, cihazın genel sağlık durumunu hızlıca değerlendirmemizi sağlar.

    Önemli Test Noktaları ve Beklenen Değerler

    Test Noktası Renk Kodu Normal Değer
    PP_VBUS_IN (5V) Sarı nokta 5.00V Input
    PP5V0_USB (5V) Turuncu nokta 5.00V
    PP_VDD_MAIN (0.8V) Kırmızı nokta 0.80V
    PP3V0_USB (3V) Mor nokta 3.00V
    PP_BATT_VCC (Batarya) Yeşil nokta 3.80V ~ 4.30V

    Hat Renk Kodları ve Sinyal Yolları

    Anakart şemasında kullanılan renk kodları, hangi hattın hangi fonksiyona ait olduğunu hızlıca anlamamızı sağlar:

    • Yeşil Hat: Şarj hattı (Charging Line) – U3700 ve batarya arasındaki güç yolu
    • Mavi Hat: USB veri hattı (USB Data Line) – Tristar ve CPU arasındaki iletişim yolu
    • Kırmızı Hat: Ses hattı (Audio Line) – Audio IC, hoparlör ve mikrofon arasındaki sinyal yolu
    • Sarı Hat: Güç hattı (Power Line) – PMIC çıkışları ve ana besleme hatları
    • Turuncu Hat: RF/Network hattı – Baseband ve anten arasındaki sinyal yolu
    • Mor Hat: Hoparlör/Mikrofon hattı – SPK AMP ve konnektörler arasındaki yol
    • Lacivert Hat: Kontrol/I/O hattı – CPU ve çevre birimleri arasındaki kontrol sinyalleri
    Teknik Servis Uyarısı: Voltaj ölçümü yaparken mutlaka dijital multimetrenizi DC moduna alın ve siyah probu bir ground noktasına (örneğin batarya konnektörünün GND-toprak pinine) sabitleyin. Yanlış prob yerleşimi, anakart üzerinde kısa devre veya entegre hasarına yol açabilir.

    Tam Güç Hattı Voltaj Listesi (Normal Değerler)

    Aşağıdaki tablo, iPhone 12 Pro anakartı üzerindeki tüm önemli güç hatlarının normal çalışma voltajlarını içerir. Bu değerler, cihazın standby modunda veya normal kullanımda ölçülmelidir.

    No Test Noktası Voltaj (V) No Test Noktası Voltaj (V)
    1 PP_BATT_VCC 3.80 ~ 4.30 11 PP1V1_SDRAM 1.10
    2 PP5V0_USB 5.00 12 PP1V8_AUD 1.80
    3 PP_VDD_MAIN 0.80 13 PP3V0_AUD 3.00
    4 PP3V0_USB 3.00 14 PP_CODEC_SNSR 1.80
    5 PP1V8_USB 1.80 15 PP_CODEC_AMP 5.00 ~ 9.00
    6 PP_CPU_PMIC_S2 0.92 16 PP_1V8_WTR_IO 1.80
    7 PP_CPU_PMIC_S3 0.92 17 PP_1V8_WTR_TX 1.80
    8 PP_CPU_PMIC_S4 0.92 18 PP_1V1_WTR_RX 1.10
    9 PP3V0_SDRAM 3.00 19 PP_SIM_VDD 1.80
    10 PP1V8_SDRAM 1.80 20 PP_VBUS_IN 5.00 (Input)

    Sıkça Sorulan Sorular

    iPhone 12 Pro şarj olmuyor, hangi entegreyi kontrol etmeliyim?

    Öncelikle şarj soketi ve batarya konnektörünü fiziksel olarak kontrol edin. Sorun yazılımsal değilse, anakart üzerinde U3700 USB/Şarj IC, U3100 Tristar IC ve U6300 Hydra IC sırasıyla incelenmelidir. PP5V0_USB hattında 5.00V, PP_VBUS_IN hattında 5.00V ve PP_TRISTAR_VDD hattında 1.10V ölçülmelidir. Bu voltajlardan biri eksikse ilgili entegre veya çevresindeki bobin/kondansatörler arızalıdır.

    iPhone 12 Pro ses gelmiyor, Audio IC voltajları normal değerleri nedir?

    Ses sorunlarında A14 işlemcisinin sağ üstündeki U3101 Audio IC / CODEC devresi kontrol edilmelidir. Normal voltaj değerleri şunlardır: PP1V8_AUD 1.80V, PP3V0_AUD 3.00V, PP_CODEC_SNSR 1.80V, PP_CODEC_AMP 5.00-9.00V, PP_MIC_BIAS1 2.80V ve PP_MIC_BIAS2 1.80V. Bu değerlerden sapma varsa Audio IC reballing(kalıplama) veya değişimi gerekebilir.

    iPhone 12 Pro ağ çekmiyor, RF bölümünde hangi voltajlar ölçülmeli?

    Ağ sorunlarında anakartın üst bölümündeki Network Section (RF) devresindeki U_WTR_RXD LNA, U_WTR_TXD PA ve U_WTR_RFIC entegreleri incelenmelidir. PP_1V8_WTR_IO 1.80V, PP_1V8_WTR_TX 1.80V, PP_1V1_WTR_RX 1.10V, PP_2V85_RF 2.85V, PP_3V0_WTR 3.00V ve PP_SIM_VDD 1.80V değerleri ölçülmelidir. Bu voltajlar normal ise anten hattı veya baseband CPU kontrol edilmelidir.

    iPhone 12 Pro açılmıyor, hangi voltajları kontrol etmeliyim?

    Açılmama sorununda önce batarya voltajını (PP_BATT_VCC 3.80-4.30V) kontrol edin. Ardından PMIC çıkışları olan PP_VDD_MAIN 0.80V, PP_CPU_PMIC_S2/S3/S4 0.92V ve SDRAM voltajlarını ölçün. Bu voltajların hiçbiri yoksa PMIC arızalı olabilir. Eğer voltajlar var ama cihaz boot loop yapıyorsa, NAND veya CPU arızası düşünülmelidir.

    Voltaj ölçerken anakartın üzerinde batarya olmalı mı?

    Güvenlik ve doğru ölçüm için batarya bağlıyken ölçüm yapmanız önerilir. Ancak bazı durumlarda bataryayı çıkarıp harici güç kaynağı (DC power supply) ile besleyerek ölçüm yapmak daha güvenlidir. Özellikle kısa devre şüphesi varsa bataryayı çıkarın ve harici kaynak kullanın.

    Teknik Servis Sonuç ve Öneriler

    iPhone 12 Pro anakartı, A14 Bionic işlemcinin getirdiği yoğun entegre yerleşimi ve çok katmanlı PCB yapısı nedeniyle tamir edilmesi en zor modellerden biridir. Ancak doğru teşhis yöntemleri ve voltaj ölçüm teknikleri kullanıldığında, birçok arıza anakart seviyesinde çözülebilir.

    Teknik servis olarak en sık karşılaştığımız hatalardan biri, teşhis yapmadan entegre değiştirmeye kalkışmaktır. Örneğin şarj olmama sorununda direkt Tristar değiştirmek yerine, önce VBUS hattını, sonra USB IC voltajlarını ve en son Tristar’ı kontrol etmek hem zaman hem de malzeme tasarrufu sağlar.

    Bu rehberde paylaştığım voltaj değerleri ve test noktaları, iPhone 12 Pro tamir sürecinizde bir yol haritası niteliğindedir. Unutmayın; anakart tamirinde sabır ve sistematik yaklaşım, en pahalı ekipmandan daha değerlidir. Eğer bu konularda kendinizi geliştirmek istiyorsanız, kuprofesyonel eğitim almanızı öneririm.

    Anahtar Kelimeler: iPhone 12 Pro anakart şeması, iPhone 12 Pro şarj sorunu, iPhone 12 Pro ses sorunu, A14 Bionic voltaj değerleri, U3101 Audio IC, U3700 USB IC, iPhone 12 Pro hoparlör değişimi, iPhone 12 Pro mikrofon arızası, iPhone 12 Pro teknik servis, iPhone 12 Pro voltaj ölçüm, Tristar IC, Hydra IC, PMIC voltaj değerleri, iPhone 12 Pro ağ sorunu, baseband arızası, iPhone 12 Pro açılmıyor, iPhone 12 Pro batarya değişimi, iPhone 12 Pro anakart tamiri, U0201 A14 CPU, U3300 hoparlör IC, iPhone 12 Pro RF tamir.



    Devamını Oku

    Bir yanıt yazın

    error: Content is protected !!
