iPhone 11 Pro Tam Voltaj ve Güç Kaynağı Rehberi





↑

📱 Cep Telefonu Tamir Kursu · iPhone Serisi

iPhone 11 Pro
Tam Voltaj ve Güç Kaynağı Rehberi

PMIC çıkış voltajları, diyot modu referans değerleri, şarj IC (Hydra) ölçümleri, açılış sırası ve DC güç kaynağı akım değerleri — iPhone 11 Pro anakart tamirinde ihtiyacınız olan her teknik detay bu rehberde.

📅 2025 Güncel
🔧 Teknik Servis Eğitimi
🎓 Tamir Kursu Materyali
⏱ 30 dk okuma
📱
iPhone 11 Pro
A13 Bionic · 2019
2 Katmanlı (Sandwich) Anakart

📚 Kurs Modülü 4
iPhone Güç Mimarisi
⚡ Voltaj Referans Rehberi
A13 Bionic · Sandwich Board

🏁
Giriş: Bu Rehberi Neden Okumak Zorundasınız?

iPhone 11 Pro, Apple’ın 2019 yılında piyasaya sürdüğü ve bugün hâlâ servis tablolarında sıklıkla gördüğümüz bir model. A13 Bionic işlemcisiyle donanmış bu cihaz, önceki nesillere kıyasla çok daha karmaşık bir güç mimarisine sahip. Üstelik “sandwich” yani çift katmanlı anakart yapısı nedeniyle, tek katmanlı modellere alışmış servisçiler için ciddi bir öğrenme eğrisi gerektiriyor.

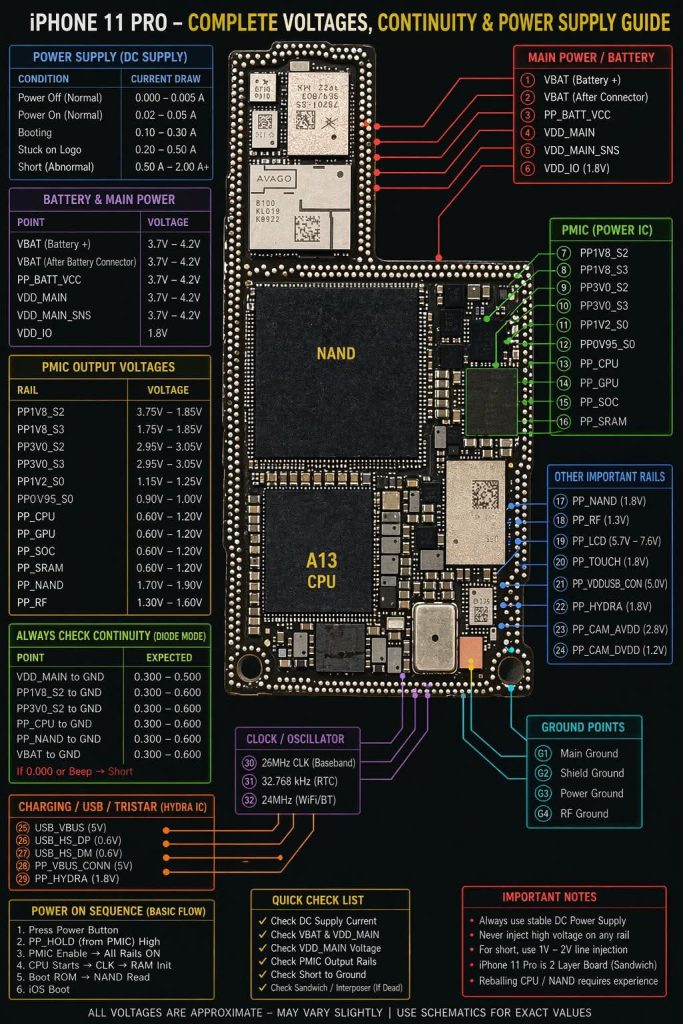

Bu rehberi hazırlarken önüme koyduğum şema, aslında iyi bir teknik servis uzmanının kafasında bulunması gereken bilginin görsel özetidir. DC güç kaynağında hangi akım değeri normal, PMIC’in hangi rayı ne voltaj üretmeli, diyot modunda hangi değer şüphe uyandırır — bunların tamamını ezbere bilmek hem zaman kazandırır hem de pahalı hataların önüne geçer.

Cep telefonu tamir kursumuzun bu modülünde, şemadaki her kutucuğu tek tek ele alacağız. Soyut voltaj değerlerini gerçek arıza senaryolarıyla eşleştireceğiz ve sizi masada karar verebilen bir teknisyen haline getirecek pratik bakış açıları sunacağız.

32Ölçüm Noktası
12PMIC Rail
4Toprak Tipi
3Saat Sinyali
6Açılış Adımı

🥪

Sandwich (İki Katmanlı) Anakart Yapısı

iPhone 11 Pro, iç içe geçmiş iki ayrı PCB katmanından oluşan sandwich anakart yapısına sahiptir. Bu yapıda A13 CPU ve NAND ayrı katmanlarda bulunur; aralarındaki interposer bağlantısı hayati önem taşır. Cihaz tamamen ölüyse, interposer bağlantı noktalarını da kontrol edin — standart tek kartlı modellerin aksine bu nokta sıklıkla gözden kaçar.

💡Kurs Notu: Bu rehberdeki tüm voltaj değerleri yaklaşık referans değerleridir. Gerçek ölçümlerde ±5% sapma normaldir. Hassas değerler için Apple’ın şematiği ve ZXW/Wuxinji gibi şematik araçlarını kullanın.

⚡
DC Güç Kaynağı Akım Değerleri

iPhone tamirinde yapılacak ilk ve en önemli test, DC güç kaynağına (DC Power Supply) bağlayarak akım tüketimini ölçmektir. Bu test size cihazın hangi aşamada takıldığını, kısa devre olup olmadığını ve açılış sürecinin nereye kadar ilerlediğini söyler.

Güç kaynağınızı 4.0V (ya da mümkünse 3.85V) olarak ayarlayın ve aşağıdaki referans değerleriyle karşılaştırın. Akım ibresi size hikâyenin tamamını anlatır.

Kapalı (Normal)
0.000 – 0.005 A

⚫ Bekleme — Normal

Açılıyor (Normal)
0.02 – 0.05 A

🟢 İyi — Devam Et

Boot Süreci
0.10 – 0.30 A

🔵 Normal Boot

Logo’da Takılı
0.20 – 0.50 A

🟡 Yazılım Sorunu

Kısa Devre!
0.50 A – 2.00 A+

🔴 Kısa Devre — Tehlike!

Akım Değerlerini Yorumlamak: Pratik Rehber

Masaya gelen iPhone 11 Pro’ya güç kaynağı bağladığınızda gördüğünüz akım değeri size ilk teşhisi verir. Akım hiç çekmiyorsa sorun genellikle bağlantı noktası ya da güç düğmesi hattındadır. 0.02A’dan başlayıp 0.1A’ya çıkıyor ama logoya gelmiyor ise baseband ya da yazılım sorunu düşünülür. Akım sıfıra düşüp 0.05A etrafında salınıyorsa PMIC başlatma sorunu olabilir.

En endişe verici tablo ise güç kaynağını bağladığınız anda ibrenin 0.5A veya üzerine fırlamasıdır. Bu neredeyse kesinlikle kısa devre anlamına gelir ve devam etmeden önce kısa devrenin kaynağını tespit etmek zorunludur. Kısa durumda devam etmek, sağlam olan diğer bileşenleri de yakabilir.

🚨Kritik Kural: Akım 0.5A veya üzerinde ise güç kaynağını DERHAL kesin. Isı kamerası (FLIR) veya ısıya duyarlı sprey ile anakart üzerindeki sıcak noktayı tespit edin. Hiçbir zaman kısa devre anakartını uzun süre güç kaynağına bağlı bırakmayın.

🔋
Batarya ve Ana Güç Rayları (Noktalar 1–6)

iPhone 11 Pro’nun güç zinciri, bataryanın anakarta bağlandığı noktadan başlar. Bu ilk altı ölçüm noktası, bataryadan gelen ham gücün PMIC’e ulaşıp ulaşmadığını kontrol etmek için kullanılır. Bu noktalardan herhangi birinde voltaj düşük veya sıfır ise, sorun büyük olasılıkla batarya konektörü,  direnç ya da PMIC’in kendisindedir.

FB IMG 1776780703694 Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi

# Ölçüm Noktası Beklenen Voltaj Görev / Açıklama Arıza Belirtisi
1 VBAT (Battery +) 3.7V – 4.2V Ham batarya pozitif gerilimi — batarya konnektör öncesi 0V → Batarya bağlı değil veya batarya ölü
2 VBAT (After Connector) 3.7V – 4.2V Batarya konnektörü geçtikten sonraki VBAT hattı 1’de var 2’de yok → Konnektör arıza
3 PP_BATT_VCC 3.7V – 4.2V PMIC’in batarya besleme hattı Düşük voltaj → PMIC girişine ulaşmıyor
4 VDD_MAIN 3.7V – 4.2V Sistemin ana güç hattı — en kritik hat 0V → Sistem başlamaz; tüm IC’ler devre dışı
5 VDD_MAIN_SNS 3.7V – 4.2V VDD_MAIN’in algılama (sense) kopyası — PMIC geri besleme 0V → PMIC güç döngüsü başlayamaz
6 VDD_IO (1.8V) 1.8V I/O sinyal gerilimi — tüm dijital arayüzler bu voltajla çalışır 0V veya düşük → Tuş, ekran, Touch ID çalışmaz

🎓Kurs Notları: VDD_MAIN ve VDD_MAIN_SNS hattı sıfır ise ilk şüphelendiğiniz yer PMIC’in PP_HOLD sinyali olmalıdır. PMIC, PP_HOLD sinyali alana kadar ana güç raylarını açmaz. Güç düğmesine bastığınızda bu hat yükselmeli — test noktasında yükselmiyor ise güç düğmesi hattını veya PMIC’i inceleyin.

🔌
PMIC Çıkış Voltajları (Noktalar 7–16)

PMIC (Power Management IC), iPhone 11 Pro’nun güç merkezi olarak düşünebilirsiniz. Bataryadan gelen 3.7–4.2V’u farklı sistemlerin ihtiyaç duyduğu onlarca farklı voltaj değerine dönüştürür. Her bir “ray” farklı bir işlevi besler; CPU kendi özel voltajında, GPU kendi voltajında, SRAM kendi voltajında çalışır.

PMIC çıkışlarından herhangi birinin voltajı beklenen aralığın dışına çıktığında ilgili sistem çalışmaz. Örneğin PP_CPU hattı 0V ise A13 işlemci başlamaz ve siz güç kaynağında 0.02A’dan fazla akım göremezsiniz.

💙 Genel Güç Rayları (S2/S3)
Ray Voltaj
PP1V8_S2 3.75V – 1.85V
PP1V8_S3 1.75V – 1.85V
PP3V0_S2 2.95V – 3.05V
PP3V0_S3 2.95V – 3.05V
💜 Çekirdek Voltaj Rayları
Ray Voltaj
PP1V2_S0 1.15V – 1.25V
PP0V95_S0 0.90V – 1.00V
❤️ İşlemci Çekirdek Rayları (0.6V–1.2V)
Ray Voltaj
PP_CPU 0.60V – 1.20V
PP_GPU 0.60V – 1.20V
PP_SOC 0.60V – 1.20V
PP_SRAM 0.60V – 1.20V
💚 Depolama ve RF Rayları
Ray Voltaj
PP_NAND 1.70V – 1.90V
PP_RF 1.30V – 1.60V

PMIC Çıkışlarını Ölçerken Dikkat Edilmesi Gerekenler

PMIC çıkış raylarını ölçmek için cihazın açık konumda olması gerekir. Bunun için DC güç kaynağı bağlayıp güç düğmesine basmanız ve çok hızlı şekilde ölçüm yapmanız gerekebilir. Bazı raylar yalnızca boot süreci sırasında açılır ve işlemci duraksadığında kapanır. Bu nedenle bootloop’a düşmüş bir cihaz, PMIC çıkışlarını ölçmek için aslında idealdir.

# PMIC Ray Voltaj Aralığı Beslenen Bileşen 0V İse Şüpheli
7 PP1V8_S2 1.85V (tipik) 1.8V çalışan IO ve çevre IC’ler PMIC enable sinyali veya PMIC kendisi
8 PP1V8_S3 1.80V (tipik) Uyku durumundaki 1.8V hatları PMIC sleep regülatörü
9 PP3V0_S2 3.00V (tipik) SIM, kamera, sensörler PMIC 3V regülatörü
10 PP3V0_S3 3.00V (tipik) Düşük güç 3V hatları PMIC sleep 3V
11 PP1V2_S0 1.20V RAM, yüksek hızlı arayüzler PMIC çekirdek regülatörü
12 PP0V95_S0 0.95V SoC çekirdek alt sistemi PMIC düşük voltaj çıkışı
13 PP_CPU 0.60V – 1.20V A13 CPU çekirdeği CPU başlamaz, 0.02A’da takılı
14 PP_GPU 0.60V – 1.20V A13 GPU çekirdeği Ekran kararması, oyun crash
15 PP_SOC 0.60V – 1.20V SoC genel çekirdek mantığı Sistem başlamaz
16 PP_SRAM 0.60V – 1.20V SRAM / L3 önbellek Donma, beklenmedik yeniden başlama

PP_CPU, PP_GPU, PP_SOC ve PP_SRAM değerlerinin 0.6V ile 1.2V arasında değişmesi normaldir çünkü bu değerler dinamik voltaj ölçekleme (DVFS) ile yük durumuna göre ayarlanır. Telefon bekleme modundayken düşük voltajda çalışır, yoğun işlemler sırasında voltaj yükselir. Sabit bir değer yerine bir aralık görmeniz hem normaldir hem de beklenendir.

— iPhone Güç Mimarisi, DVFS (Dynamic Voltage and Frequency Scaling)

📊
Diğer Önemli Güç Rayları (Noktalar 17–24)

PMIC’in ana raylarının ötesinde, iPhone 11 Pro’nun her büyük alt sistemi kendi özel güç hattına sahiptir. NAND’den LCD arka ışığına, kamera bölümünden dokunmatik ekran kontrolcüsüne kadar bu rayların her biri ayrı bir işlevi besler.

17
PP_NAND
1.8V — NAND Flaş Depolaması
18
PP_RF
1.3V — RF / Modem Bölümü
19
PP_LCD
5.7V – 7.6V — LCD Backlight Boost
20
PP_TOUCH
1.8V — Dokunmatik Ekran IC
21
PP_VDDUSB_CON
5.0V — USB Bağlantı Gerilimi
22
PP_HYDRA
1.8V — Hydra Şarj IC
23
PP_CAM_AVDD
2.8V — Kamera Analog Güç
24
PP_CAM_DVDD
1.2V — Kamera Dijital Güç

PP_LCD (19): Yükseltici Devre ve Arıza Tespiti

PP_LCD hattı, 5.7V ile 7.6V arasında değişen yüksek voltajlıdır çünkü bu hat bir boost converter (yükseltici devre) tarafından üretilir. Bu hattın arızalanması ekranın tamamen kararmış görünmesine yol açar, ancak telefon aslında açık olabilir. Fener ışığını ekrana tuttuğunuzda soluk da olsa görüntü görüyorsanız LCD arka ışık IC’si arızalı demektir.

⚠️Dikkat: PP_LCD hattı orijinal LCD ekranlar için geçerlidir. Aftermarket OLED takılı cihazlarda bu hat yoktur veya farklı çalışır. Test yaparken hangi ekran tipinin takılı olduğunu kontrol edin.

Kamera Güç Rayları: PP_CAM_AVDD ve PP_CAM_DVDD

Kamera açılmıyor, siyah ekran gösteriyor ya da belirli bir kamera (ön, arka ana, ultra geniş) çalışmıyorsa PP_CAM_AVDD (2.8V) ve PP_CAM_DVDD (1.2V) hatlarını kontrol edin. Analog güç hattı görüntü sensörünü, dijital güç hattı ise kamera ISP mantığını besler. Bu iki hatten biri sıfır ise kamera hiç açılmaz.

📐
Diyot Modu Ölçümleri: Kısa Devre Tespitinin Altın Anahtarı

Diyot modu ölçümü, cihaz kapalıyken multimetrenin diyot test fonksiyonuyla yapılan bir ölçüm yöntemidir. Bu yöntemde anakartın güç raylarındaki empedans değerleri ölçülür ve beklenen referans değerleriyle karşılaştırılır.

Mantığı şudur: Sağlıklı bir güç hattında multimetre 0.3 ile 0.6 arasında bir değer gösterir çünkü o hatta bağlı devre elemanları belirli bir direnç oluşturur. Değer 0.000 gösteriyorsa veya multimetre bip yapıyorsa, o hat kısa devrededir — yani doğrudan toprağa bağlanmış demektir.

VDD_MAIN to GND
Ana güç hattı
0.300–0.500
PP1V8_S2 to GND
1.8V S2 hattı
0.300–0.600
PP3V0_S2 to GND
3.0V S2 hattı
0.300–0.600
PP_CPU to GND
CPU çekirdek hattı
0.300–0.600
PP_NAND to GND
NAND güç hattı
0.300–0.600
VBAT to GND
Batarya ana hattı
0.300–0.600

🚫Diyot modunda 0.000 veya BİP sesi → O hat KISA DEVREDEDİR! ISIL kamera veya enjeksiyon testi ile kısa noktasını tespit edin.

Kısa Devre Tespiti: Adım Adım

Diyot modunda kısa devre tespit ettiğinizde paniklemeden şu adımları izleyin. İlk olarak hangi hattın kısa olduğunu not edin; bu size hangi IC’nin şüpheli olduğunu söyler. PP_CPU kısa ise A13 altı incelenmelidir; PP_NAND kısa ise NAND chip bölgesi; VDD_MAIN kısa ise PMIC çevresi veya direnç bölgesi.

Sonraki adımda 1V–2V enjeksiyon yapın ve ısı kamerası ile anakartı tarayın. Kısa noktasındaki bileşen aşırı ısınacak ve termal görüntüde parlak bir nokta olarak görünecektir. Kısa devrenin kaynağı tespit edilmeden çözüm yapmaya çalışmak sadece zaman ve para kaybıdır.

✅Altın Kural: Diyot modu ölçümünü her zaman cihaz kapalı, batarya çıkarılmış ve DC güç kaynağı bağlantısı kesilmiş durumda yapın. Bağlantılı bir cihazda diyot modu ölçümü hem hatalı sonuç verir hem de multimetrenizi yakabilir.

🔌
Şarj / USB / Hydra IC (Noktalar 25–29)

iPhone 11 Pro’da şarj yönetiminden USB-C protokolü müzakeresine kadar her şey Hydra IC üzerinden geçer. Hydra, Apple’ın önceki nesillerinde kullandığı Tristar’ın gelişmiş halefidir. USB-C 56kΩ kimlik direncini algılayan, şarj başlatma sinyalini PMIC’e ileten ve USB veri hatlarını yöneten bu IC, şarj sorunlarının büyük çoğunluğunda suçlu adresindedir.

🔌 USB / Şarj Voltajları
# Sinyal Voltaj
25 USB_VBUS 5.0V
26 USB_HS_DP 0.6V
27 USB_HS_DM 0.6V
28 PP_VBUS_CONN 5.0V
29 PP_HYDRA 1.8V

Hydra IC Arıza Testi: Adım Adım Yaklaşım

Şarj olmuyor şikâyetiyle gelen iPhone 11 Pro’da ilk test USB_VBUS hattıdır. Şarj kablosunu bağladığınızda USB_VBUS (nokta 25) 5V olmalıdır. 5V gelmiyor ise sorun USB-C konnektörünün kendisinde veya kablo/adaptördedir. 5V geliyor ama şarj başlamıyorsa PP_HYDRA (nokta 29) hattını kontrol edin — bu hattın 1.8V üretmesi gerekir. Bu voltaj yoksa Hydra IC beslenemiyor demektir.

USB_HS_DP ve USB_HS_DM hatları (noktalar 26 ve 27) USB veri iletişimi için kritiktir. Bu iki hat 0.6V’ta dengeli olmalıdır. Bilgisayar iPhone’u tanımıyorsa ancak şarj oluyorsa, veri hatlarında sorun olabilir.

🔧Servis Pratiği: Hydra IC değişimi iPhone 11 Pro tamirinde sıklıkla yapılan bir işlemdir. IC’yi sökmeden önce mutlaka USB-C konnektörünü test edin veya değiştirin — konnektör sorunlarının yüzde altmışından fazlası Hydra’dan önce şarj portunu etkiler. Önce ucuzu deneyin.

▶️
Açılış Sırası (Power On Sequence)

iPhone 11 Pro’nun açılış sırası, her adımın bir sonrakini tetiklediği zincirleme bir süreçtir. Herhangi bir adım başarısız olduğunda, zincir o noktada kırılır ve cihaz ya hiç açılmaz ya da belirli bir noktada takılı kalır. Bu sırayı ezberlemek, “telefon açılmıyor” şikayetini sistematik olarak çözmenin temelidir.

1

Güç Düğmesine Basıldı

Kullanıcı güç düğmesine basar. Bu mekanik aksiyon bir elektrik sinyali üretir ve PMIC’e iletilir. Güç düğmesi hattında arıza varsa süreç burada durur. Test: Buton flex kablosu kontrol et

2

PP_HOLD Sinyali Yükseldi (PMIC’ten)

PMIC, güç düğmesi sinyalini aldığında PP_HOLD sinyalini yüksek konuma çeker. Bu sinyal PMIC’in “ben hazırım, açılıyorum” mesajıdır. 0V kalırsa PMIC kendisi veya PP_HOLD direnci arızalıdır.

3

PMIC Tüm Güç Raylarını Açtı

PMIC, bir sıra dahilinde tüm güç raylarını açar: önce VDD_MAIN, ardından 3V rayları, 1.8V rayları ve son olarak CPU/GPU çekirdek rayları. Bu adımda DC güç kaynağı ibresi 0.05A civarına çıkar.

4

CPU Başladı → Saat Sinyali → RAM Başlatması

A13 CPU çalışmaya başlar. Osilatörden 26MHz baseband saati alınır. RAM (LPDDR4X) başlatma rutini çalışır. Bu adım başarısız olursa akım çekimi artmaz veya 0.02A’da takılı kalır. PP_CPU ve CLK sinyali kontrol edilmeli.

5

Boot ROM → NAND Okuma

CPU, ROM’daki boot kodu ile NAND’den iOS bootloader’ı okur. Bu adımda akım 0.1–0.3A seviyelerine ulaşır. Takılı kalıyorsa PP_NAND voltajı ve NAND chip bağlantılarını kontrol edin. Sandwich boardda interposer bağlantısı kritik!

6

iOS Başladı — Açılış Tamamlandı

iOS yüklendi, ekran açıldı. Akım normal kullanım değerine (0.02–0.05A bekleme) düştü. Eğer logo ekranında kalıyorsanız yazılım kurtarma veya DFU modunu deneyin; çözülmüyorsa NAND chip arızasını araştırın.

🎓Kurs Notu: “Logoda takılı kalıyor” sorunu genellikle iki kaynaktan gelir: yazılım bozulması ya da NAND chip arızası. Birini diğerinden ayırt etmek için DFU modu ile iTunes/Finder restore deneyin. Restore başarısız oluyor, hata 4013 veya 9 veriyorsa NAND chip hasarı kuvvetle muhtemeldir. Bu durumda NAND değişimi veya donör kart gerekebilir.

⏱️
Saat / Osilatör Sinyalleri (Noktalar 30–32)

Bir işlemcinin çalışabilmesi için düzenli bir referans saat sinyaline ihtiyacı vardır. iPhone 11 Pro’da üç farklı osilatör frekansı kullanılır ve her biri farklı bir alt sisteme hizmet eder. Bu sinyaller olmadan ilgili alt sistemler işlev göremez.

Nokta 30
26
MHz — Baseband CLK
📡 Baseband / Modem · GSM/LTE hücresel iletişim referans saati. Bu sinyal kaybolursa sinyal çekilemez.
Nokta 31
32.768
kHz — RTC (Gerçek Zamanlı Saat)
🕐 Gerçek Zamanlı Saat · Tarih/saat bilgisini tutar, alarm ve uyku yönetimi. Bozulursa tarih sıfırlanır.
Nokta 32
24
MHz — Wi-Fi / Bluetooth
📶 Wi-Fi & BT · Wireless iletişim alt sistemi referans saati. Bu olmadan Wi-Fi ve Bluetooth çalışmaz.

Saat sinyali sorunları genellikle şu belirtilerle kendini gösterir: 26MHz kaybında telefon sinyal çekemez ama Wi-Fi çalışır; 24MHz kaybında Wi-Fi ve Bluetooth MAC adresi FF:FF:FF:FF:FF:FF görünür; 32.768kHz kaybında tarih bilgisi her açılışta 1 Ocak’a sıfırlanır.

🔧Pratik Tespit: Wi-Fi adresi FF:FF:FF:FF:FF:FF görünen cihazlarda önce yazılım sıfırlama ve Wi-Fi chip reball deneyin. Bunlar işe yaramazsa 24MHz osilatörü veya Wi-Fi güç hattını kontrol edin. Bu durum çoğunlukla PMIC’in VIO hattının düşmesinden kaynaklanır.

⏚
Toprak Noktaları (Ground Points)

Toprak noktaları, telefon anakartındaki referans potansiyel noktalarıdır. Tüm voltaj ölçümleri bu noktalara göre yapılır. iPhone 11 Pro’da dört farklı toprak tipi bulunur ve bunları birbirinden ayırt etmek, özellikle RF ölçümlerinde büyük önem taşır.

G1
Main Ground (Ana Toprak)

Genel devre toprak referansı. Çoğu ölçüm bu noktaya göre yapılır.

G2
Shield Ground (Kalkan Toprak)

Elektromanyetik kalkan (EMI shield) toprak bağlantısı. Karıştırılmamalı.

G3
Power Ground (Güç Toprağı)

Yüksek akımlı güç devreleri için ayrı toprak düzlemi.

G4
RF Ground (RF Toprağı)

RF gürültüsünü yalıtmak için ayrılmış toprak düzlemi. Anten ve modem devrelerine özgü.

⚠️Önemli: Multimetre probunuzu her zaman Main Ground (G1) noktasına koyun. RF Ground (G4) üzerinden yapılan genel ölçümler yanıltıcı sonuçlar üretebilir. Yalnızca RF bileşenlerini ölçerken G4 kullanın.

✅
Hızlı Kontrol Listesi: Masada İlk 5 Dakika

Masaya yeni bir iPhone 11 Pro geldiğinde, ölçüm aletlerinizi açmadan önce bile belirli bir sırayla ilerlemek hem zamanınızı hem de cihazı korur. Bu liste, on yıllık iPhone tamir deneyiminin özeti olarak düşünebilirsiniz.

  • DC güç kaynağı akımını kontrol et (4.0V, akım ibresi ne yapıyor?)
  • VBAT ve VDD_MAIN voltajını ölç (3.7–4.2V bekleniyor)
  • VDD_MAIN voltaj değerini doğrula (sıfırsa PMIC veya PP_HOLD)
  • PMIC çıkış raylarını tek tek ölç (PP_CPU, PP_SOC, PP_NAND)
  • Kısa devre var mı? Diyot modu ile GND’ye karşı test et
  • Sandwich / Interposer bağlantısını kontrol et (cihaz tamamen ölüyse)

🏆Verimlilik İpucu: Bu altı adımı 5 dakikada tamamlayan bir teknisyen, arızanın %80’inin kaynağını tespit etmiş olur. Geri kalan %20 için şematik ve derin komponent analizi gerekir. Hızlı tanı, hem sizi hem müşteriyi memnun eder.

⚠️
Önemli Notlar ve Güvenlik Uyarıları

🔋

Kararlı DC Güç Kaynağı Kullanın

Her zaman ayarlanabilir, akım sınırlı bir DC güç kaynağı kullanın. Ev tipi adaptörler kısa devre anında akımı sınırlamaz ve anakartı yakar.

🚫

Yüksek Voltaj Enjekte Etmeyin

Hiçbir güç rayına yüksek voltaj enjekte etmeyin. PP_CPU veya PP_SOC’a yanlış voltaj uygulamak A13’ü anında öldürür.

⚡

Kısa için 1V–2V Enjeksiyon

Kısa devre noktasını bulmak için 1V ile 2V arasında düşük voltaj enjekte edin. Bu, kısa olan bileşeni ısıtır ve tespit edilebilir kılar; yüksek akımla anakartı yakmaz.

🥪

2 Katmanlı Sandwich Board

iPhone 11 Pro, sandwich yapılıdır. CPU ve NAND ayrı katmanlardadır. Çözülemeyen arızalarda interposer bağlantılarını test edin.

🎓

CPU / NAND Reball Deneyim Gerektirir

A13 BGA reball ve NAND chip değişimi, gelişmiş ekipman ve deneyim gerektiren işlemlerdir. Hatalı uygulama telafi edilemez hasara yol açar.

📏

Değerler Yaklaşıktır

Tüm voltaj değerleri yaklaşık referanstır. Hassas değerler için Apple şematiğini kullanın. ±5% sapma çoğunlukla normaldir.

🛠️
Tamir İpuçları: Kurs Mezunlarına Pratik Bilgiler

Teknik bilgi önemlidir, ama pratikte karşılaşacağınız her arızayı teorik bilgiyle çözemezsiniz. Yıllar içinde topladığım pratik bilgileri burada paylaşıyorum. Bunlar şematiklerde yazmayan, deneyimle öğrenilen şeyler.

iPhone 11 Pro’nun En Yaygın 5 Arızası ve Çözüm Yaklaşımı

Arıza DC Kaynağı Akımı İlk Kontrol Büyük İhtimal Çözüm
Hiç açılmıyor 0.000 A VBAT, PP_HOLD sinyali PMIC veya güç butonu PMIC voltaj rayları; güç flex değişimi
Kısa devre 0.5A+ anında Diyot modu, hangi hat kısa Kırık display, su hasarı FLIR ile tespit; kısa bileşen değişimi
Logo’da takılı 0.2–0.5A dalgalı PP_NAND, interposer NAND veya yazılım DFU restore; başarısız → NAND reball
Şarj olmuyor Normal açılıyor USB_VBUS, PP_HYDRA Şarj portu veya Hydra IC Port değişimi önce; sonra Hydra IC
Sinyal yok Açılıyor, normal PP_RF, 26MHz CLK Baseband veya RF IC Yazılım restore; başarısız → RF kalibrasyon

iPhone 11 Pro’nun sandwich yapısı başta korkutucu görünür. Ama şunu anlayınca kolaylaşır: iki katman arasındaki interposer yalnızca birkaç kritik noktadan bağlantı kurar. O noktaları test etmeyi öğrendiğinizde, “tamamen ölü” görünen cihazların büyük çoğunluğunun aslında kurtarılabilir olduğunu göreceksiniz.

— Cep Telefonu Tamir Kursu, iPhone İleri Modül

Doğru Ekipman, Doğru Sonuç

Bu rehberdeki ölçümleri yapabilmek için temel ekipman listesi şöyledir: dijital multimetre (diyot modu ile), ayarlanabilir DC güç kaynağı (en az 3A), sıcak hava istasyonu (JBC, Quick veya benzeri), BGA reball takımı (iPhone 11 Pro için özel stencil), termal görüntüleme kamerası (FLIR veya muadili) ve ölçüm probları. Bu ekipmanı tamamlamadan iPhone anakart tamirine girişmek hem riski artırır hem öğrenme sürecini zorlaştırır.

Cep telefonu tamir kursumuzun ilerleyen modüllerinde her ekipmanın nasıl kullanılacağını, hangi markaların sektörde standart kabul edildiğini ve maliyet-fayda dengesini ayrıntılı olarak ele alacağız. Şimdilik bu rehberdeki voltaj değerlerini anlamak ve ezberlemek en sağlam başlangıç noktasıdır.

🎓Bu Kurs Modülünü Tamamladınız! iPhone 11 Pro güç mimarisi, DC akım yorumu, PMIC rayları, diyot modu ve açılış sırası artık elinizin altında. Bir sonraki modülde iPhone 11 Pro baseband tamiri ve RF kalibrasyon süreçlerini ele alacağız. Soru ve deneyimlerinizi paylaşmayı unutmayın.



📱 Cep Telefonu Tamir Kursu — iPhone 11 Pro Voltaj Rehberi

PMIC · VDD_MAIN · PP_CPU · Diyot Modu · Hydra IC · Sandwich Board · A13 Bionic · DC Akım Değerleri

Tüm voltaj değerleri yaklaşık referans değerleridir. Hassas ölçümler için Apple şematiklerini ve onaylı servis araçlarını kullanınız. Bu rehber yalnızca eğitim amaçlıdır.



    • Mert_Egitim

    Benzer İçerik

    JCID No-Removal Unbind ile iPhone Face ID ve Otomatik Parlaklık Sorununu
    • Mayıs 17, 2026

    JCID No-Removal Unbind ile iPhone Face ID ve Otomatik Parlaklık Sorununu NAND Sökmeden Çözme Rehberi

    Özet: iPhone kullanıcılarının en sık karşılaştığı ve en sinir bozucu sorunlardan biri olan Face ID çalışmaması ve otomatik parlaklık (auto brightness) kaybolması, geleneksel yöntemlerde NAND çip sökme, reballing ve tam flash işlemi gerektiriyordu. Ancak JCID No-Removal Unbind teknolojisi sayesinde artık bu sorunlar hiçbir çip sökülmeden, hiçbir yazılım flash edilmeden dakikalar içinde çözülebiliyor. Bu rehberde, JCID V1S Pro / V1S Plus / V1SE cihazları ile JCID Receiver Adaptor ve özel FPC kullanarak iPhone’da Face ID ve otomatik parlaklık fonksiyonlarının nasıl geri getirileceğini, iOS 17 ile 26.0.1 arası tüm sürümlerde geçerli adım adım teknik detaylarıyla bulacaksınız.

    İçindekiler

    Neden No-Removal Unbind Yöntemi?

    Geleneksel iPhone anakart tamiri yaklaşımında, Face ID ve otomatik parlaklık sorunları genellikle NAND çipin sökülmesi, programlanması ve yeniden lehimlenmesi ile çözülüyordu. Bu yöntem hem zaman alıcı hem de yüksek risk taşıyordu; çünkü NAND çip sökülürken anakart delaminasyonu, pad kopması veya BGA hasarı gibi geri dönüşümsüz arızalar ortaya çıkabiliyordu. Ayrıca flash işlemi sırasında veri kaybı, iCloud kilidi veya aktivasyon sorunları da yaşanabiliyordu.

    JCID No-Removal Unbind teknolojisi ise tamamen farklı bir paradigma sunuyor. Bu yöntemde:

    • NAND çip fiziksel olarak dokunulmuyor; anakart üzerinde kalıyor
    • Hiçbir yazılım flash edilmiyor; mevcut iOS sürümü korunuyor
    • Fabrika kısıtlamaları (factory restrictions) doğrudan kaldırılıyor
    • İşlem süresi geleneksel yönteme göre 80% daha kısa
    • iOS 17, 18, 19, 20, 21, 22, 23, 24, 25 ve 26.0.1 arası tüm sürümlerde çalışıyor
    • Model kısıtlaması bulunmuyor; geniş cihaz yelpazesi destekleniyor

    Bu teknoloji, özellikle ikinci el iPhone alım satımı yapanlar, teknik servisler ve board-level repair teknisyenleri için devrim niteliğinde bir çözüm sunuyor. Çünkü artık müşterinin verilerini riske atmadan, cihazı fabrika ayarlarına döndürmeden kritik biyometrik ve sensör fonksiyonlarını geri getirmek mümkün.

    Gerekli Araçlar ve Donanım Malzemeleri

    Bu uygulamayı sorunsuz gerçekleştirebilmeniz için aşağıdaki araç ve malzemelerin eksiksiz olarak hazır bulundurulması şarttır:

    • JCID V1S Pro, V1S Plus veya V1SE (en güncel firmware sürümü yüklü olmalıdır)
    • JCID Receiver Adaptor (Face ID ve sensör sinyallerinin anakarta iletilmesini sağlayan özel adaptör)
    • JCID Face ID Tag-On Repair FPC (esnek devre kartı, Face ID modülü ile anakart arasındaki köprü görevi görür)
    • JCID Repair Assistant yazılımı (www.jcprogrammer.com üzerinden en güncel sürüm indirilmelidir)
    • Antistatik penset ve ESD güvenlik ekipmanları
    • Mikroskop veya lup (en az 10x büyütme, 20x önerilir)
    • Isı yalıtım bandı veya alüminyum folyo (anakart üzerindeki hassas komponentleri korumak için)
    • Tornavida seti (Pentalobe, Phillips ve Tri-wing uçları)
    • Plastik spudger ve Jimmy aleti (ekran ve batarya sökümü için)
    • Tweezer (FPC konnektörlerini güvenli şekilde yerleştirmek için)
    • USB-C veya Lightning kablo (cihazı bilgisayara bağlamak için)
    • iTunes / Finder (cihazın DFU veya normal modda tanınmasını doğrulamak için)

    Face ID ve Otomatik Parlaklık Sorununun Teknik Analizi

    Onarıma başlamadan önce sorunun kökenini doğru teşhis etmek, işlem başarısı için kritik öneme sahiptir. iPhone’da Face ID çalışmaması ve otomatik parlaklık kaybolması genellikle birbirine bağlı iki semptomdur ve temel nedeni fabrika kısıtlamaları (factory binding / pairing) oluşturur.

    Face ID ve Ambient Light Sensör Bağlantısı

    iPhone’da TrueDepth kamera sistemi (Face ID) ve ortam ışığı sensörü (ALS – Ambient Light Sensor), anakart üzerindeki NAND çip ve Secure Enclave işlemci ile kriptografik olarak eşleştirilmiştir (paired). Bu eşleştirme, cihazın üretim hattında yapılır ve her bir Face ID modülü yalnızca kendisine atanmış anakartla çalışır. Eğer Face ID modülü değişirse, anakarttaki NAND/Secure Enclave bu yeni modülü tanımaz ve Face ID fonksiyonunu devre dışı bırakır. Aynı durum, anakart değişimi sonrası da geçerlidir.

    Otomatik Parlaklık Neden Kaybolur?

    Otomatik parlaklık ayarı, ALS sensörünün çevredeki ışık seviyesini ölçmesi ve bu veriyi anakarta iletmesiyle çalışır. Ancak ALS sensörü de Face ID modülüyle aynı flex kablo üzerinde yer alır ve benzer şekilde anakartla eşleştirilmiştir. Face ID modülü değiştiğinde veya anakarttaki eşleştirme verisi bozulduğunda, ALS sensörü de devre dışı kalır ve ekran parlaklığı manuel olarak ayarlanmak zorunda kalır. Bu durum kullanıcı deneyimini ciddi şekilde olumsuz etkiler.

    No-Removal Unbind Teknolojisinin Çalışma Prensibi

    JCID No-Removal Unbind teknolojisi, NAND çipin fiziksel olarak sökülmesine gerek kalmadan, anakart üzerindeki test noktaları (test points) veya JTAG benzeri arayüzler üzerinden NAND içindeki fabrika eşleştirme verilerine erişir ve bu kısıtlamayı yazılımsal olarak kaldırır. Ardından yeni veya orijinal Face ID modülü, Receiver Adaptor ve FPC aracılığıyla anakartla yeniden iletişim kurar. Bu sayede hem Face ID hem de ALS fonksiyonları orijinal performanslarıyla geri döner.

    JCID V1S Pro / V1SE Cihaz Hazırlığı

    İşleme başlamadan önce JCID programlayıcı cihazınızın en güncel sürümde olduğundan emin olmanız gerekir. Eski firmware, yeni iOS sürümlerini desteklemeyebilir veya unbind işlemi sırasında hata verebilir.

    Firmware Güncelleme Kontrolü

    JCID Repair Assistant yazılımını bilgisayarınıza açın ve V1S Pro/V1SE cihazınızı USB kablosu ile bağlayın. Yazılım, cihazın mevcut firmware sürümünü otomatik olarak algılar. Eğer güncelleme mevcutsa, ekranda bildirim çıkacaktır. Online Upgrade seçeneğini kullanarak en son firmware’i indirin ve kurun. Güncelleme sırasında cihazın güç kaynağı kesilmemelidir; kesinti cihazın brick olmasına neden olabilir.

    Yazılım Arayüzünün Tanıtılması

    Güncel firmware yüklendikten sonra JCID Repair Assistant ana ekranında şu bölümleri göreceksiniz:

    • iPhone Unbind / No-Removal Unbind sekmesi
    • Face ID Repair / Tag-On Repair modülü
    • WiFi Unbind seçeneği (bazı modellerde)
    • Device Info ve Diagnostics araçları

    Unbind işlemi için No-Removal Unbind sekmesini aktif hale getirin. Bu sekme, iOS 17 ile 26.0.1 arası tüm sürümleri otomatik olarak tanır ve uygun unbind protokolünü seçer.

    Cihazın DFU veya Normal Modda Bağlanması

    Onarılacak iPhone’u bilgisayara bağlayın. Cihaz normal modda açık olabilir veya DFU moduna alınabilir. No-Removal Unbind teknolojisi her iki durumda da çalışır, ancak normal modda bağlantı daha pratiktir. Cihaz JCID Repair Assistant tarafından tanındığında, model numarası, iOS sürümü ve mevcut kısıtlamalar ekranda listelenecektir.

    Receiver Adaptor ve FPC Bağlantı Montajı

    Bu aşama, işlemin fiziksel ve en dikkat gerektiren bölümüdür. Face ID modülü ile anakart arasındaki iletişimi yeniden kurmak için JCID Receiver Adaptor ve Face ID Tag-On Repair FPC kullanılır.

    1. iPhone Sökümü ve Anakart Erişimi

    iPhone’u güvenli bir şekilde sökün:

    <

    1. Alt kısımdaki Pentalobe vidaları çıkarın
    2. Jimmy aleti ile ekran çerçevesini nazikçe ayırın; suya dayanıklı yapışkan bandı yavaşça koparın
    3. Batarya konnektörünü önce sökün; kısa devre riskini ortadan kaldırın
    4. Face ID modülünün flex kablosunu anakarttan dikkatlice ayırın
    5. Ekran flex kablolarını sökün ve ekranı tamamen ayırın (opsiyonel ancak çalışma alanını genişletir)

    Anakart üzerindeki Face ID konnektör bölgesini mikroskop altında inceleyin. Konnektörde yanık, korozyon veya fiziksel hasar olup olmadığını kontrol edin. Eğer konnektör hasarlıysa, önce konnektör değişimi yapılması gerekir.

    2. Receiver Adaptor Yerleştirme

    JCID Receiver Adaptor, anakart üzerindeki Face ID konnektörüne takılır. Bu adaptör, anakartın orijinal Face ID sinyallerini harici bir arayüze dönüştürür. Adaptörü konnektöre dikkatlice yerleştirin; zorlama yapmayın, pin hizalaması mükemmel olmalıdır. Adaptör oturduğunda hafif bir klik sesi duyulur.

    3. Face ID Tag-On Repair FPC Bağlantısı

    Face ID Tag-On Repair FPC, esnek bir devre kartıdır ve üç uçludur:

    • Bir ucu Receiver Adaptor’a bağlanır
    • Diğer ucu orijinal veya yeni Face ID modülüne bağlanır
    • Ortak hatlar güç, veri ve sensör sinyallerini taşır

    FPC’nin adaptör tarafındaki konnektörünü, Receiver Adaptor’un karşılık gelen yuvasına yerleştirin. Ardından FPC’nin diğer ucunu Face ID modülünün flex kablosuna bağlayın. Tüm konnektörlerin tam oturduğundan, pinlerin bükülmediğinden ve FPC’nin anakart üzerindeki diğer komponentlere temas etmediğinden emin olun. FPC’nin metal kısımlarının anakart üzerindeki lehim noktalarına temas etmemesi için izolasyon bandı kullanın.

    4. Güvenlik ve İzolasyon Kontrolü

    Montaj tamamlandığında, multimetre ile VCC hatları ile GND arasında kısa devre olup olmadığını kontrol edin. Kısa devre varsa FPC veya adaptörde hizalama hatası vardır; cihazı enerjilendirmeden önce mutlaka düzeltin. Anakart üzerindeki metal kalkanları ve koruyucu kaplamaları tekrar yerleştirin; bu, FPC’nin anakart üzerinde sabitlenmesine ve dış etkenlerden korunmasına yardımcı olur.

    Unbind İşlemi: Adım Adım Yazılımsal Çözüm

    Donanım montajı tamamlandığında, yazılımsal unbind işlemine geçilir. Bu işlem, anakarttaki fabrika kısıtlamalarını kaldırarak Face ID modülünün anakart tarafından tanınmasını sağlar.

    Adım 1: Cihazın Yazılıma Tanıtılması

    JCID Repair Assistant yazılımında No-Removal Unbind sekmesini açın. iPhone’u bilgisayara bağlı tutun. Yazılım otomatik olarak cihazı tarar ve şu bilgileri ekrana getirir:

    • Cihaz modeli (örneğin iPhone 12 Pro, iPhone 13, vb.)
    • iOS sürümü
    • Mevcut kısıtlama durumu (Face ID: Locked / Unlocked, ALS: Restricted / Free)
    • NAND durumu ve Secure Enclave bilgisi

    Eğer cihaz tanınmazsa, USB kablosunu değiştirin veya farklı bir USB portu deneyin. Ayrıca iPhone’un ekran kilidinin açık olduğundan ve “Bu Bilgisayara Güven” (Trust This Computer) uyarısına onay verdiğinizden emin olun.

    Adım 2: Unbind Protokolünün Seçimi

    Yazılım, cihazın iOS sürümüne ve modeline göre otomatik olarak en uygun unbind protokolünü seçer. Manuel olarak da değişiklik yapabilirsiniz:

    • Face ID Unbind: Yalnızca Face ID kısıtlamasını kaldırır
    • ALS + Face ID Unbind: Hem Face ID hem de otomatik parlaklık kısıtlamasını kaldırır
    • WiFi + Face ID Unbind: WiFi adresi ve Face ID eşleştirmesini birlikte çözer (bazı modellerde)

    Bu rehberdeki senaryo için ALS + Face ID Unbind seçeneğini işaretleyin. Bu seçenek, her iki sorunu da tek seferde çözer.

    Adım 3: Unbind İşleminin Başlatılması

    Start Unbind butonuna tıklayın. JCID V1S Pro/V1SE cihazı, anakart üzerindeki test noktaları veya ISP arayüzü üzerinden NAND çipe erişir. İşlem süresi, cihaz modeline ve NAND kapasitesine bağlı olarak 2 ila 10 dakika arasında değişir. Ekranda ilerleme çubuğu ve log penceresi görünür.

    İşlem sırasında:

    • iPhone’un ekranında Apple logosu veya ilerleme çubuğu görünebilir; bu normaldir
    • Cihaz birkaç kez yeniden başlayabilir; müdahale etmeyin
    • Bilgisayar ile V1S arasındaki bağlantı kesilmemelidir
    • İşlem tamamlandığında yazılım “Unbind Successful” mesajı verir

    Adım 4: Doğrulama ve Yeniden Başlatma

    Unbind işlemi başarılı olduktan sonra iPhone’u yazılımdan ayırın ve manuel olarak yeniden başlatın (force restart). Cihaz açıldığında:

    • Ayarlar > Face ID ve Parola menüsüne gidin; Face ID kurulumu yapılabilir durumda olmalıdır
    • Ayarlar > Erişilebilirlik > Ekran ve Metin Boyutu > Otomatik Parlaklık seçeneğinin aktif olduğunu kontrol edin

    Eğer bu menüler hala gri veya devre dışı görünüyorsa, unbind işlemini tekrarlayın; bazı durumlarda iki kez unbind gerekebilir.

    Face ID Tag-On Repair FPC ile Tamir Süreci

    Bazı durumlarda unbind işlemi tek başına yeterli olmayabilir; özellikle Face ID modülü fiziksel olarak hasar görmüşse veya orijinal modül kaybolmuşsa, Tag-On Repair FPC kullanılarak yeni bir modül entegre edilebilir.

    Orijinal Modülün Test Edilmesi

    Öncelikle mevcut Face ID modülünü test edin. iPhone’u açın ve Ayarlar > Face ID ve Parola menüsünden Face ID’yi Sıfırla seçeneğini deneyin. Eğer sistem “Face ID kullanılamıyor” hatası veriyorsa ve unbind sonrası düzelmiyorsa, modülün kendisi arızalı demektir. Bu durumda:

    • Orijinal modülü sökün
    • Yeni veya ikinci el bir Face ID modülü temin edin
    • Tag-On Repair FPC aracılığıyla yeni modülü anakarta bağlayın

    Yeni Modül Entegrasyonu

    Yeni Face ID modülü, Tag-On Repair FPC üzerinden anakartla iletişim kurar. FPC’nin modül tarafındaki konnektörüne yeni modülü takın. Modülün fiziksel olarak sabitlenmesi için 3M bant veya termal yapışkan kullanabilirsiniz; ancak modülün ön kamera ve sensör pencerelerinin tam olarak hizalı olduğundan emin olun. Aksi halde Face ID algılama açısı bozulur ve tanıma başarısız olur.

    Post-Repair Unbind

    Yeni modül takıldıktan sonra, anakart bu modülü tanımayacaktır çünkü eşleştirme verisi farklıdır. Bu nedenle No-Removal Unbind işlemini tekrarlayın. Bu kez unbind, yeni modülün anakart tarafından kabul edilmesini sağlar. İşlem tamamlandığında Face ID kurulumu sorunsuz şekilde yapılabilir.

    Fonksiyon Testi ve Doğrulama

    Onarımın başarılı olduğunu doğrulamak için kapsamlı bir test protokolü uygulanmalıdır. Her iki fonksiyonun da tam kapasiteyle çalıştığından emin olun.

    Face ID Fonksiyon Testi

    <

    1. Ayarlar > Face ID ve Parola menüsüne gidin
    2. Face ID’yi Ayarla seçeneğine tıklayın
    3. Yüzünüzü kameraya gösterin; yeşil daire dönerek yüz haritasını tarar
    4. İlk tarama tamamlandığında Alternatif Görünüm Ekle seçeneği aktif olmalıdır
    5. Kilit ekranında yüzünüze bakın; cihaz anında açılmalıdır
    6. App Store satın alma veya şifre otomatik doldurma gibi Face ID gerektiren işlemleri test edin

    Face ID’nin farklı ışık koşullarında (loş ortam, parlak güneş ışığı, yan aydınlatma) çalıştığını da test edin. Eğer yalnızca belirli ışık koşullarında çalışıyorsa, ALS sensörü kalibrasyonu tamamlanmamış olabilir.

    Otomatik Parlaklık Fonksiyon Testi

    <

    1. Ayarlar > Erişilebilirlik > Ekran ve Metin Boyutu > Otomatik Parlaklık seçeneğinin açık olduğundan emin olun
    2. Telefonu parlak bir ışık kaynağına doğru tutun; ekran parlaklığı artmalıdır
    3. Telefonu karanlık bir ortama götürün veya elinizle sensörü kapatın; ekran parlaklığı azalmalıdır
    4. Parlaklık değişiminin yumuşak ve ani olmayan bir geçişle olduğunu gözlemleyin
    5. Manuel parlaklık kaydırıcısını maksimuma çekin; otomatik mod açıkken bile kaydırıcı hareket etmelidir

    Her iki test de başarılıysa, onarım tamamlanmış demektir. Cihazı kapatmadan önce tüm vidaları, koruyucu plakaları ve suya dayanıklı yapışkan bantları eksiksiz olarak yerine takın.

    Sık Karşılaşılan Sorunlar ve Pratik Çözümler

    No-Removal Unbind işlemi genellikle sorunsuz ilerler, ancak bazı durumlarda karşılaşılabilecek sorunlar ve çözüm yolları şunlardır:

    Sorun 1: Cihaz Yazılımda Tanınmıyor

    Neden: USB kablo sorunu, sürücü eksikliği veya iPhone ekran kilidi.
    Çözüm: Orijinal Apple USB-C/Lightning kablo kullanın. JCID V1SE sürücülerini tekrar yükleyin. iPhone ekran kilidini açın ve “Güven” uyarısına onay verin. DFU moduna alıp tekrar deneyin.

    Sorun 2: Unbind İşlemi %50’de Hata Veriyor

    Neden: NAND çip üzerinde yazma koruması veya güç dalgalanması.
    Çözüm: Bilgisayarı stabil bir güç kaynağına bağlayın. iPhone bataryasının en az %50 dolu olduğundan emin olun. İşlemi tekrar başlatın; bazen ikinci denemede başarılı olur.

    Sorun 3: Face ID Kurulumu Başlıyor Ama Yüz Tanımıyor

    Neden: Face ID modülü fiziksel olarak hasarlı veya FPC bağlantısı gevşek.
    Çözüm: FPC konnektörlerini tekrar kontrol edin. Face ID modülünün ön kamera ve dot projector pencerelerinin temiz ve çiziksiz olduğundan emin olun. Modülü değiştirin ve unbind’i tekrarlayın.

    Sorun 4: Otomatik Parlaklık Açık Ama Çalışmıyor

    Neden: ALS sensörü kalibrasyonu bozuk veya sensör penceresi kirli.
    Çözüm: Ekran üzerindeki ALS sensörü bölgesini (genellikle çentik yakını) temizleyin. Ayarlar > Genel > Sıfırla > Tüm Ayarları Sıfırla seçeneğini deneyin; bu, sensör kalibrasyonunu yeniler. Unbind işlemini ALS + Face ID kombinasyonuyla tekrarlayın.

    Sorun 5: Unbind Sonrası iPhone Sürekli Yeniden Başlıyor

    Neden: NAND içindeki veri yapısı kısmen bozulmuş olabilir.
    Çözüm: Cihazı DFU moduna alın ve iTunes/Finder üzerinden güncelleme (update) yapın; restore değil, update seçeneğini kullanın. Bu, iOS’u yeniden yükler ancak verileri korur. Ardından unbind işlemini tekrarlayın.

    Sonuç ve Teknik Değerlendirme

    JCID No-Removal Unbind teknolojisi, iPhone anakart tamiri alanında gerçek bir paradigma değişimi sunuyor. Geleneksel yöntemlerde saatler süren NAND sökme, reballing, programlama ve yeniden lehimleme süreçlerinin yerini, dakikalar içinde tamamlanan, risksiz ve veri kaybı oluşturmayan bir çözüm alıyor. Özellikle Face ID ve otomatik parlaklık sorunları, artık teknik servislerin en korktuğu değil, en hızlı çözdüğü sorunlar arasına giriyor.

    Bu teknolojinin en büyük avantajlarından biri, iOS 17’den 26.0.1’e kadar geniş bir sürüm yelpazesi desteklemesi ve model kısıtlaması olmamasıdır. Bu da teknik servislerin envanterinde tek bir JCID V1S Pro veya V1SE cihazı bulundurarak, karşılaştıkları neredeyse tüm iPhone Face ID sorunlarını çözebileceği anlamına gelir. JCID Receiver Adaptor ve Face ID Tag-On Repair FPC gibi yardımcı donanımlar ise işlemin fiziksel bölümünü de son derece pratik ve güvenli hale getiriyor.

    Teknik servis işletmecileri ve board-level repair teknisyenleri için bu yöntem, müşteri memnuniyetini artırma, işlem süresini kısaltma ve maliyetleri düşürme açısından stratejik bir değer taşıyor. Unutulmamalıdır ki, her ne kadar yazılımsal bir çözüm olsa da, FPC montajındaki hijyen, konnektör hizalaması ve kısa devre kontrolü gibi fiziksel detaylar işlemin başarısını doğrudan etkiler.

    Chip-level repair alanında kendini geliştirmek isteyen her teknisyenin, No-Removal Unbind teknolojisini mutlaka ustalıkla kullanması gerektiği açıktır. Bu rehberde anlatılan adımlar titizlikle uygulandığında, artık “çözümsüz” olarak görülen Face ID ve otomatik parlaklık sorunları, standart bir servis işlemine dönüşecektir.

    Kaynak: Bu teknik rehberde yer alan donanım tanıtımları, yazılım arayüzleri ve teknik veriler www.ceptelefonutamirkursu.com kaynaklarından ve JCID No-Removal Unbind resmi teknik dokümantasyonlarından derlenmiştir. iPhone anakart tamiri, chip-level repair eğitimi ve profesyonel tamir teknikleri hakkında daha kapsamlı bilgi almak için kaynak sitemizi ziyaret edebilirsiniz.



    Devamını Oku
    iPhone NAND Programlama ve Anakart Veri Kurtarma Rehberi
    • Mayıs 16, 2026

    iPhone NAND Programlama ve Anakart Veri Kurtarma Rehberi

    Profesyonel NAND Flash Tamiri, Depolama Kapasite Yükseltme ve Anakart Üzerinde Veri Kurtarma Protokolleri

    UFS
    NAND Protokol
    250+
    MB/s Hız
    6
    Operasyon Adımı
    95%
    Kurtarma Başarımı

    💾 Giriş ve Literatür Taraması

    Mobil cihaz teknolojisinin gelişimiyle birlikte, iPhone modellerinde kullanılan NAND flash depolama birimleri; veri yoğunluğu, okuma/yazma hızları ve entegre mimari açısından önemli evrimler geçirmiştir. Apple’ın iPhone 6 serisi ile birlikte standart hale getirdiği TLC (Triple-Level Cell) NAND flash yapısı, günümüzde iPhone 15 ve 16 Pro serilerinde kullanılan UFS (Universal Flash Storage) 4.1 protokolüne kadar uzanan bir teknoloji yelpazesini kapsamaktadır. Bu kapsamlı teknik rehber, iPhone NAND programlama operasyonlarının teorik altyapısını, pratik uygulama protokollerini ve anakart veri kurtarma metodolojilerini akademik bir hassasiyetle ele almaktadır.

    Paylaşılan JCID U70 Multi NAND Programmer demo videosunda görüldüğü üzere, modern NAND programlayıcı cihazları; Samsung, Micron, SK Hynix ve Kioxia üretimi UFS 4.1, UFS 4.0 ve eMMC 5.1 depolama çiplerini ortalama 250 MB/s okuma hızıyla desteklemektedir. Bu yetenekler, iPhone anakart tamiri pratiğinde; depolama kapasite yükseltme, seri numarası (SN) ve bilişimsel kimlik (WiFi/Bluetooth adresleri) yazımı, WiFi modülü değişimi sonrası NAND unbind/re-pairing işlemleri ve cihaz boot chain onarımı gibi kritik operasyonlarda temel altyapı oluşturmaktadır.

    Bu makalede, iPhone NAND programlama teknolojisi; BGA (Ball Grid Array) reballing, ISP (In-System Programming) modları, profesyonel programlayıcı cihazların karşılaştırmalı analizi ve teknik servis uzmanları için standart operasyon prosedürü (SOP) perspektifinden incelenecektir.

    ⚠️ Kritik Teknik Uyarı
    iPhone NAND programlama operasyonları; antistatik çalışma ortamı, mikroskobik BGA rework istasyonları, doğru voltaj rail’leri ve termal profil yönetimi gerektiren yüksek riskli teknik servis işlemleridir. Yanlış voltaj uygulamaları NAND flash’ın kalıcı olarak brick olmasına yol açabilir.

    🔬 iPhone NAND Flash Mimarisi ve Teknolojik Evrim

    iPhone modellerinde kullanılan NAND flash depolama birimleri, üretici tedarikçilere göre farklılık göstermekle birlikte; Toshiba (günümüzde Kioxia), Samsung, SK Hynix ve Micron başlıca tedarikçilerdir. Teknolojik evrim; eMMC 5.1’den UFS 2.1, UFS 3.1 ve son olarak UFS 4.1 protokolüne doğru ilerlemiştir. Her protokol değişimi, programlama pinout’ları, komut setleri ve fiziksel BGA paket boyutlarında değişiklikleri beraberinde getirmiştir.

    iPhone NAND Flash BGA Paket Yapısı ve Veri Yolları
    UFS 4.1 NAND CHIP
    153-Ball BGA | 11.5mm × 13.0mm
    DATA[0:7] | 8-Bit Veri Yolu
    CLK | Saat Sinyali
    CMD | Komut Hattı
    RST | Reset Sinyali
    VCCQ | 1.8V I/O
    VCC | 3.3V Core

    BGA Topak Dizilimi | Mipi M-PHY Bağlantısı | UniPro Protokol Katmanı

    iPhone 14 Pro ve öncesi modellerde yaygın olarak görülen 153-ball BGA paket yapısı, programlayıcı cihazlarla doğrudan soket üzerinden okuma/yazma işlemlerine imkan tanımaktadır. iPhone 15 ve 16 serisinde ise Apple’ın özel depolama kontrolcüsü (storage controller) ile NAND arasındaki şifreli iletişim (encrypted bus), programlama işlemlerini daha karmaşık hale getirmiştir. Bu durum, iPhone NAND programlama operasyonlarında model-spesifik protokol bilgisini zorunlu kılmaktadır.

    Üretici firmanın videosu…

    https://youtu.be/nho2KYLdL4c?si=3mdaWXoXi3zql2Kq

    NAND Flash Türleri ve iPhone Uyumluluğu

    web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    NAND Türü iPhone Serisi BGA Paket Protokol Programlanabilirlik Kapasite Aralığı
    eMMC 5.1 iPhone 6 / 6 Plus 153-Ball HS400 Yüksek 16GB – 128GB
    TLC NAND + Kontrolcü iPhone 7 / 7 Plus / 8 / 8 Plus 153-Ball Özel PCIe Orta 32GB – 256GB
    UFS 2.1 iPhone X / XS / XR / 11 153-Ball UniPro + M-PHY Yüksek 64GB – 512GB
    UFS 3.1 iPhone 12 / 13 / 14 153-Ball UniPro v1.8 Yüksek 128GB – 1TB
    UFS 4.1 iPhone 15 / 16 Pro 153-Ball UniPro v2.0 Düşük* 256GB – 1TB

    * iPhone 15/16 serisinde şifreli depolama kontrolcüsü nedeniyle doğrudan NAND programlama kısıtlıdır. Apple sunucu eşleşmesi (pairing) gerekebilir.

    ⚙️ iPhone NAND Programlama Operasyonları ve Teknik Altyapı

    iPhone NAND programlama, anakart üzerindeki depolama biriminin fiziksel olarak sökülmesi (desoldering), programlayıcı cihaz soketine yerleştirilmesi ve ardından yazılımsal olarak; firmware, seri numarası (Serial Number), WiFi MAC adresi, Bluetooth adresi, bölge kodu (Region Code) ve kullanıcı verilerinin okunması/yazılması süreçlerini kapsamaktadır. Bu operasyonlar, teknik servis pratiğinde üç temel başlık altında toplanmaktadır: veri kurtarma (data recovery), kapasite yükseltme (capacity upgrade) ve kimlik yenileme (identity reprogramming).

    Profesyonel NAND Programlayıcı Cihazların Rolü

    JCID U70 demo videosunda gösterildiği üzere, modern NAND programlayıcılar; çoklu protokol desteği (UFS/eMMC/ISP), yüksek hızlı okuma/yazma performansı (250 MB/s+), otomatik bölüm ayrıştırma (super partition parsing) ve geniş çip uyumluluğu gibi özelliklerle teknik servis operasyonlarını hızlandırmaktadır. iPhone anakart tamiri bağlamında bu cihazlar; donör anakartlardan sökülen sağlam NAND çiplerin test edilmesi, arızalı cihazların verilerinin kurtarılması ve yüksek kapasiteli NAND çiplerin programlanarak cihaza entegrasyonu amacıyla kullanılmaktadır.

    🔧 JCID U70 Programlayıcı
    UFS 4.1 / eMMC 5.1 / ISP
    Android ve iOS ekosisteminde çoklu NAND protokol desteği sunan profesyonel programlayıcı. 250 MB/s ortalama okuma hızı ile toplu veri transferi sağlar.
    Teknik Özellik: Samsung, Micron, SK Hynix, Kioxia desteği. One-click super partition parsing. USB 3.2 bağlantı.
    🔧 JCID P15 Programlayıcı
    NAND + Face ID + EEPROM
    iPhone spesifik operasyonlarda kullanılan gelişmiş programlayıcı. NAND unbind, seri numarası yazma, WiFi/Bluetooth adresi programlama ve fabrika kodu kurtarma yeteneklerine sahiptir.
    Teknik Özellik: iPhone 6-14 serisi tam destek. NAND-WiFi eşleştirme (pairing) çözümü. Mac Mini M4 depolama yükseltme desteği.
    🔧 iSocket / iNand Soketleri
    153-Ball / 132-Ball BGA
    NAND çipin programlayıcıya bağlanması için kullanılan mekanik soketler. Sıfır oksidasyon ve hassas hizalama (alignment) gerektirir.
    Teknik Özellik: Spring-loaded pin yapısı. 0.4mm topak aralığı (pitch) desteği. Anti-statik kaplama.

    iPhone NAND Programlama Süreci Akış Şeması

    Aşağıdaki infografik akış şeması, standart bir iPhone NAND programlama operasyonunun ardışık basamaklarını göstermektedir. Her basamak, önceki basamağın başarılı tamamlanmasına bağlıdır ve geri dönüşümsüz hataların oluşmaması için protokole sıkı bağlılık gerektirir.

    Anakart
    Tanısı
    →
    NAND
    Desoldering
    →
    BGA
    Reballing
    →
    Soket
    Okuma
    →
    Veri
    Programlama
    →
    Anakart
    Montajı

    Şekil 1. iPhone NAND Programlama Standart Operasyon Akış Şeması (SOP)

    🛡️ iPhone Anakart Veri Kurtarma Protokolleri ve Metodolojiler

    Anakart seviyesinde veri kurtarma (chip-off data recovery), cihazın fiziksel olarak boot etmediği, ekranın kırık olduğu veya anakartın güç yönetimi entegrelerinde arıza bulunduğu durumlarda son çare olarak başvurulan yüksek hassasiyetli bir teknik servis operasyonudur. iPhone anakart veri kurtarma süreci; NAND flash’in anakarttan güvenli bir şekilde sökülmesi, BGA topaklarının temizlenmesi, programlayıcı soketine yerleştirilmesi ve ham veri (raw data) olarak okunması aşamalarından oluşur.

    JCID U70 ve benzeri programlayıcıların super partition parsing yeteneği, iPhone NAND’indeki şifreli dosya sisteminin (APFS – Apple File System) yapısal bölümlerini otomatik olarak tanımlayarak; kullanıcı verileri, fotoğraflar, mesajlar ve uygulama verilerinin ayrıştırılmasını kolaylaştırmaktadır. Ancak kritik bir husus; iPhone 8 ve sonrası modellerde NAND verilerinin AES-256 şifreleme ile korunmasıdır. Bu durumda, veri kurtarma işlemi için CPU/SoC ile NAND arasındaki şifreleme anahtarının (unique ID) da okunması gerekmektedir. Aksi halde, NAND’ten okunan veriler şifreli kalacak ve anlamsız byte dizileri olarak kalacaktır.

    Veri Kurtarma Başarım Faktörleri

    web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    Kurtarma Senaryosu iPhone Serisi Zorluk Derecesi Başarım Oranı Gerekli Ekipman Kritik Faktör
    Su Hasarı (Liquid Damage) iPhone X / 11 / 12 Orta %78 Ultrasonik temizlik, IR istasyonu, programlayıcı Korozyonun NAND padlerine ulaşmaması
    Güç Entegre Arızası iPhone 7 / 8 / XR Düşük %92 Programlayıcı, soket NAND’in fiziksel hasar görmemiş olması
    Anakart Katman Ayrılması iPhone X / XS / 11 Pro Yüksek %65 IR istasyonu, X-ray, programlayıcı Via bağlantılarındaki kopukluklar
    NAND Fiziksel Hasarı Tüm Seriler Yüksek %35 Donör NAND, programlayıcı Chip-off ve donör veri transferi
    Boot Loop / Yazılım Tuğlalanması iPhone 6s – 14 Düşük %88 Programlayıcı, firmware dosyası NAND firmware’inin yeniden yazımı
    Şifreli Veri Kurtarma (iPhone 8+) iPhone 8 – 16 Pro Yüksek %45 SoC şifreleme anahtarı okuyucu Unique ID (UID) ve SEP entegrasyonu
    🔐 Şifreleme Uyarısı
    iPhone 8 ve sonrası modellerde, kullanıcı verileri AES-256 şifreleme ile NAND üzerinde depolanmaktadır. Veri kurtarma operasyonlarında, sadece NAND’i okumak yeterli değildir. Secure Enclave Processor (SEP) ve SoC içindeki Unique ID (UID) şifreleme anahtarı olmadan veriler kriptografik olarak kurtarılamaz. Bu durumda chip-off veri kurtarma, cihazın fiziksel olarak onarılıp boot etmesi şartına bağlıdır.
    JCID Gen2 Android NAND Programcısı
    JCID Gen2 Android NAND Programcısı

    📈 iPhone Depolama Kapasite Yükseltme ve NAND Değişim Operasyonları

    iPhone depolama kapasite yükseltme, teknik servis pratiğinde giderek yaygınlaşan ve kullanıcı talebi yüksek olan bir operasyondur. Temel prensip; düşük kapasiteli (örneğin 64GB veya 128GB) NAND flash çipin sökülmesi, yerine daha yüksek kapasiteli (256GB, 512GB veya 1TB) bir NAND çipin BGA reballing ile monte edilmesi ve ardından iPhone NAND programlama cihazları ile cihazın bilişimsel kimlik bilgilerinin (SN, WiFi, BT adresleri) yeni NAND’e yazılmasıdır.

    Bu operasyonun başarılı olabilmesi için; yeni NAND çipin fiziksel boyutlarının (153-ball BGA paket), voltaj gereksinimlerinin ve protokolünün (UFS versiyonu) anakart ile uyumlu olması gerekmektedir. Ayrıca, iOS güncellemeleri sonrası Apple sunucularının, cihazın depolama kapasitesini doğrulaması (storage validation) nedeniyle; kapasite yükseltme sonrası cihazın restore edilmesi (DFU mode restore) gerekebilir.

    Kapasite Yükseltme Uyumluluk Matrisi

    web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    iPhone Modeli Orijinal Kapasite Yükseltilebilir Kapasite NAND Türü Programlama Gerekli DFU Restore
    iPhone 6 / 6 Plus 16 / 64 / 128 GB 128 / 256 GB eMMC 5.1 Evet Evet
    iPhone 7 / 7 Plus 32 / 128 / 256 GB 256 / 512 GB TLC NAND Evet Evet
    iPhone 8 / 8 Plus 64 / 256 GB 256 / 512 GB UFS 2.1 Evet Evet
    iPhone X / XS / XR 64 / 256 / 512 GB 512 GB / 1 TB UFS 2.1 Evet Evet
    iPhone 11 / 11 Pro 64 / 128 / 256 / 512 GB 512 GB / 1 TB UFS 3.1 Evet Evet
    iPhone 12 / 12 Pro 64 / 128 / 256 / 512 GB 512 GB / 1 TB UFS 3.1 Evet Evet
    iPhone 13 / 13 Pro 128 / 256 / 512 GB / 1 TB 512 GB / 1 TB UFS 3.1 Evet Evet
    iPhone 14 / 14 Pro 128 / 256 / 512 GB / 1 TB 512 GB / 1 TB UFS 3.1 Evet Evet

    WiFi Modülü ve NAND Eşleştirme (Unbind / Re-Pairing)

    iPhone modellerinde Wi-Fi / Bluetooth modülü (LBEE5W11KN, 339S00399 vb.) ile NAND flash arasında bir eşleştirme (pairing) mekanizması bulunmaktadır. Bu mekanizma, güvenlik amacıyla her iki bileşenin birbirine bağlı olarak çalışmasını sağlar. WiFi modülü değişimi veya NAND değişimi sonrası, bu eşleştirme bozulur ve cihazda WiFi ayarları gri renkte görünür, Bluetooth açılmaz ve MAC adresi 00:00:00:00:00:00 olarak okunur.

    Bu sorunun çözümü için iPhone NAND programlama cihazları (JCID P15 vb.) kullanılarak; NAND üzerindeki WiFi modülü kaydının silinmesi (unbind) ve yeni WiFi modülü ile tekrar eşleştirilmesi (re-pairing) gerekmektedir. Bu işlem olmadan, değişen WiFi modülü veya NAND ile cihazın kablosuz haberleşme fonksiyonları aktifleştirilemez.

    NAND Desoldering ve Soket Okuma
    Arızalı NAND anakarttan IR istasyonu ile sökülür. BGA topakları temizlenir ve programlayıcı soketine yerleştirilir. Ham veri ve kimlik bilgileri okunur.
    Donör NAND Programlama
    Yeni kapasiteli donör NAND çip, programlayıcıya takılır. Orijinal cihazın SN, WiFi, BT adresleri ve bölge kodu yeni NAND’e yazılır. Firmware güncellenir.
    WiFi Unbind İşlemi
    Eğer WiFi modülü de değişmişse, NAND üzerindeki eski WiFi modülü kaydı P15 programmer ile unbind edilir. Bu adım, yeni modülün tanınması için zorunludur.
    BGA Reballing ve Montaj
    Programlanmış yeni NAND, 0.4mm lead-free solder ball ile reballing işlemine tabi tutulur. Anakart üzerine hassas hizalama ile monte edilir.
    DFU Mode Restore
    Cihaz DFU moduna alınır ve iTunes/Finder üzerinden en güncel iOS sürümü restore edilir. Apple sunucuları yeni kapasiteyi doğrular ve aktivasyon tamamlanır.
    Fonksiyonel Test ve Doğrulama
    Depolama kapasitesi Ayarlar > Genel > iPhone Depolama alanından doğrulanır. WiFi, Bluetooth, kamera, ses ve şarj testleri yapılır. 24 saat stres testi uygulanır.

    🖥️ Profesyonel NAND Programlayıcı Cihazlar Karşılaştırmalı Analizi

    Teknik servis pratiğinde kullanılan profesyonel NAND programlayıcı cihazlar; okuma/yazma hızları, desteklenen çip üreticileri, protokol uyumluluğu ve iPhone-spesifik ek özellikler (seri numarası yazma, WiFi unbind, Face ID programlama) açısından farklılık göstermektedir. JCID U70 demo videosunda vurgulanan çoklu protokol desteği ve yüksek hızlı performans, modern teknik servis operasyonları için kritik öneme sahiptir.

    web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    Özellik JCID U70 JCID P15 JCID V1S Pro IP-Box / IP-Plus
    Desteklenen Protokoller UFS 4.1, UFS 4.0, UFS 3.1, eMMC 5.1, ISP NAND, EEPROM, Face ID, WiFi/BT Jailbreak, EEPROM, NAND NAND, EEPROM, seri numarası
    Okuma Hızı ~250 MB/s ~180 MB/s ~120 MB/s ~80 MB/s
    Çip Üreticileri Samsung, Micron, SK Hynix, Kioxia Toshiba, Samsung, SK Hynix, Hynix Toshiba, Samsung Toshiba, Samsung, Hynix
    iPhone NAND Programlama Orta (ISP modu) Yüksek (Tam destek) Orta Düşük
    WiFi Unbind / Re-Pairing Hayır Evet Kısmi Hayır
    Kapasite Yükseltme Evet Evet Kısmi Kısmi
    Super Partition Parsing Evet Kısmi Hayır Hayır
    Mac Mini M4 Desteği Evet Evet Hayır Hayır
    Kullanım Alanı Android + iOS NAND onarımı, hızlı veri transferi iPhone spesifik tamir, SN yazma, WiFi eşleştirme Jailbreak, ekran kilidi kaldırma, EEPROM Klasik iPhone NAND programlama

    Tablo analizinden görüldüğü üzere, JCID U70; çoklu protokol desteği, yüksek okuma/yazma hızları ve geniş çip uyumluluğu ile Android ekosistemindeki NAND operasyonlarında üstün performans sergilerken; JCID P15, iPhone-spesifik kimlik programlama, WiFi unbind ve Face ID onarımı gibi operasyonlarda teknik servis uzmanlarının birincil tercihi olmaktadır. Bu iki cihazın bir arada kullanılması, modern teknik servis merkezlerinde kapsamlı iPhone NAND programlama ve anakart veri kurtarma yetkinliği sağlamaktadır.

    📋 Standart Operasyon Protokolü (SOP) ve Kalite Kontrol Matrisi

    Profesyonel teknik servis operasyonlarında standartizasyon, hata oranlarını minimize eden ve müşteri memnuniyetini artıran temel bir faktördür. iPhone NAND programlama ve anakart veri kurtarma operasyonları için aşağıdaki SOP, teknik servis uzmanlarına rehberlik etmektedir.

    Operasyonel Risk Değerlendirmesi ve Önlemler

    web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    Operasyon Adımı Potansiyel Risk Risk Seviyesi Önleyici Tedbir Kontrol Metodu
    NAND Desoldering PCB pad hasarı, delaminasyon Yüksek IR istasyonu 180-200°C profil, kızılötesi termometre Mikroskobik pad inspeksiyonu, X-ray
    BGA Reballing Kısa devre, açık devre, topak çarpıklığı Yüksek 0.4mm lead-free stencil, flux kalitesi, hizalama jig X-ray inspeksiyonu, multimetre buzz test
    Soket Programlama PIN oksidasyonu, temassızlık Orta Anti-statik bileklik, soket temizliği (IPA), basınç kontrolü Programlayıcı bağlantı testi, tekrar okuma
    Veri Yazımı Yanlış SN/WiFi yazımı, firmware uyumsuzluğu Yüksek Çift kontrol (double-check), orijinal veri yedekleme Programlayıcı doğrulama, cihaz boot testi
    Montaj ve Reflow Soğuk lehim, BGA çatlağı Orta Profil: Ramp-Soak-Reflow-Cooling, N2 atmosferi Thermal kamera, fonksiyonel test
    iOS Restore Aktivasyon hatası, kapasite tanımama Orta DFU modu doğrulama, orijinal Lightning kablo, güncel iTunes Aktivasyon log kontrolü, depolama doğrulama
    ⚡ Elektrostatik Deşarj (ESD) Uyarısı
    NAND flash çipler, elektrostatik deşarja karşı son derece hassastır. Çalışma ortamı; nemlendirilmiş (40-60% RH), antistatik masalı, topraklı bileklikli ve iyonize hava fanlı bir ESD-safe zone olmalıdır. Programlayıcı soketlerine çip yerleştirilirken, vakum pens (vacuum pen) kullanılmalı ve doğrudan parmak temasından kaçınılmalıdır.

    🎓 Sonuç ve Teknik Öneriler

    Bu kapsamlı teknik rehber, iPhone NAND programlama teknolojisinin; mimari altyapısı, profesyonel programlayıcı cihazların karşılaştırmalı analizi, anakart veri kurtarma protokolleri ve depolama kapasite yükseltme operasyonları perspektifinden incelenmesini amaçlamıştır. JCID U70 ve P15 gibi modern programlayıcı cihazların; UFS 4.1, eMMC 5.1 ve ISP protokollerini destekleyen çoklu yetenekleri, teknik servis operasyonlarının verimliliğini ve başarım oranlarını önemli ölçüde artırmaktadır.

    Teknik servis uzmanları için temel çıkarımlar şunlardır: Birincisi, iPhone 8 ve sonrası modellerdeki AES-256 şifreleme mimarisi, chip-off veri kurtarma operasyonlarını kısıtlamakta ve cihazın fiziksel onarımını zorunlu kılmaktadır. İkincisi, WiFi modülü ve NAND arasındaki eşleştirme (pairing) mekanizması, her iki bileşenden birinin değişimi sonrası profesyonel programlayıcılarla unbind/re-pairing işlemini zorunlu hale getirmektedir. Üçüncüsü, depolama kapasite yükseltme operasyonlarında; doğru BGA reballing, termal profil yönetimi ve DFU mode restore prosedürlerinin eksiksiz uygulanması, operasyonun başarısını doğrudan belirlemektedir.

    Gelecekteki iPhone modellerinde (iPhone 16 ve sonrası), Apple’ın depolama kontrolcüsü ile NAND arasındaki şifreleme entegrasyonunun daha da derinleşmesi beklenmektedir. Bu durum, teknik servis pratiğinde programlayıcı cihaz üreticilerinin (JCID vb.) yeni protokol adaptasyonları ve teknik servis uzmanlarının sürekli eğitim almasını zorunlu kılacaktır. iPhone anakart veri kurtarma ve iPhone NAND programlama operasyonları, mobil cihaz onarım endüstrisinin en karmaşık ve en yüksek katma değerli disiplinleri olmaya devam edecektir.

    Bu teknik rehber, profesyonel cep telefonu tamir eğitimi ve teknik servis operasyonları için hazırlanmış olup; aşağıdaki kaynaklara ve üretici dokümantasyonlarına atıfta bulunmaktadır.

    www.ceptelefonutamirkursu.com

    Cep Telefonu Tamir Kursu – Profesyonel Teknik Servis Eğitim Merkezi

    JCID Official – jcidevice.com
    JCID Programmer Software
    Apple Teknik Destek
    Micron NAND Flash Ürünleri



    Devamını Oku

    Bir yanıt yazın

    Göz Atınız

    Cep Telefonu Tamir Kursu
    Mobil PMIC Devre Şeması MT6359 Güç Yönetimi Entegresi
    iPhone Tamir Kursu
    JCID No-Removal Unbind ile iPhone Face ID ve Otomatik Parlaklık Sorununu
    iPhone Tamir Kursu
    iPhone NAND Programlama ve Anakart Veri Kurtarma Rehberi
    iPhone Tamir Kursu
    iPhone İşlemci Evrimi ve Anakart Tamir Rehberi
    Cep Telefonu Tamir Kursu
    Kapanan Cihazlara E-SIM Çözümü
    Cep Telefonu Tamir Kursu
    EAB Box Nasıl Kullanılır?
    error: Content is protected !!
