ENIT DDR3 Debug Card: Laptop RAM Arıza Tespit Aracı

 DDR3 Bellek Arızalarında Zaman Kaybetmeyin

Laptop anakart tamiri yapan her teknisyen bilir ki, DDR3 bellek arızaları teşhis edilmesi en zorlayıcı sorunlardan biridir. Geleneksel yöntemlerle saatler süren voltaj ölçümleri, sinyal kontrolleri ve deneme-yanılma süreçleri artık geride kalıyor. ENIT DDR3 Debug Card, bellek başlatma aşamalarını anlık olarak izleyerek sorun giderme süresini saatlerden dakikalara indiren profesyonel bir tanı aracıdır.

Bu makalede, ENIT debug kartının teknik özelliklerini, kullanım senaryolarını ve pratik sorun giderme akışını detaylı olarak inceleyeceğiz.

ENIT Debug Card Nedir ve Neden Kullanılmalı?

Temel İşlev

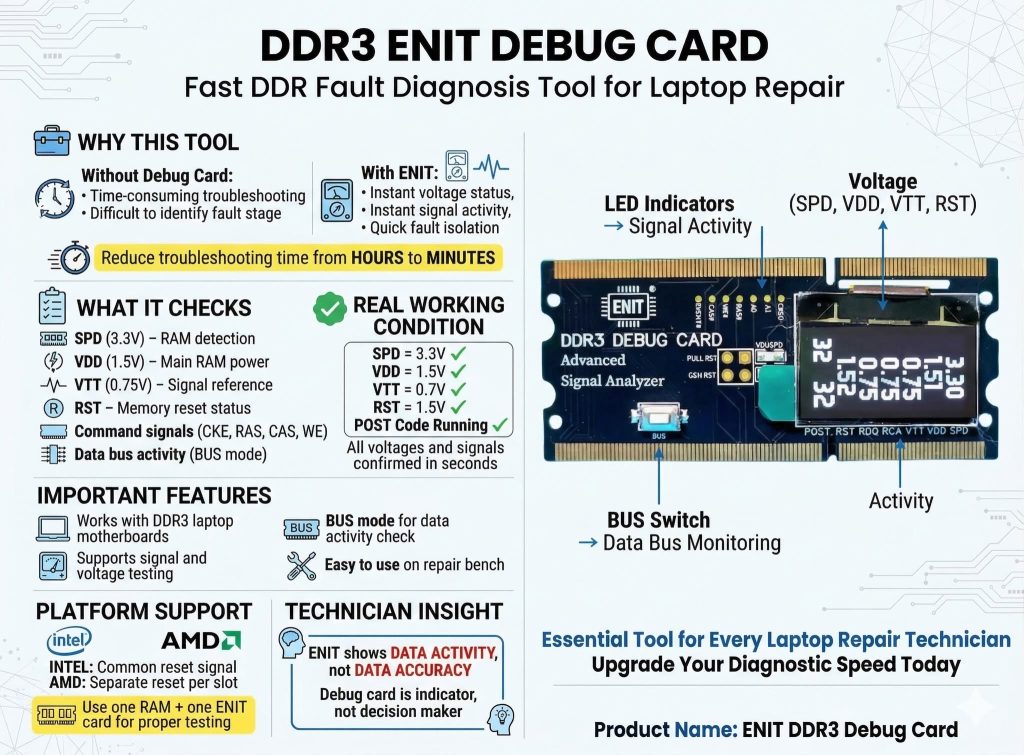

ENIT DDR3 Debug Card, laptop anakartlarındaki DDR3 bellek yuvalarına takılarak çalışan gelişmiş bir sinyal analizörüdür. Kart üzerindeki OLED ekran ve LED göstergeler sayesinde:

– SPD (3.3V) – RAM algılama voltajı
– VDD (1.5V) – Ana bellek gücü
– VTT (0.75V) – Sinyal referans voltajı
– RST – Bellek reset durumu
– Komut sinyalleri (CKE, RAS, CAS, WE)
– Veri yolu aktivitesi (BUS modu)

…gibi kritik parametreleri gerçek zamanlı olarak görüntüler.

Geleneksel Yöntem vs ENIT

Özellik Geleneksel Yöntem ENIT Debug Card
Voltaj Kontrolü Multimetre ile manuel ölçüm Anlık OLED gösterge
Sinyal Takibi Osiloskop gerektirir Entegre LED indikatörler
Arıza Tespiti Deneme-yanılma Hızlı izolasyon
Süre 2-4 saat 5-10 dakika

Teknik Özellikler ve Çalışma Prensibi

1. SPD (SMBus) Kontrolü

SPD EEPROM, RAM modülü üzerindeki bellek bilgilerini saklayan çiptir. ENIT kartı bu iletişimi izler:

– Sinyaller: SMBCLK / SMBDATA
– Voltaj: 3.3V (+3VS rail)
– Test Noktaları: RAM yuvası SPD pini, chipset yakınındaki SMBus hatları

> Kritik Uyarı: VDDSPD < 2.9V ise OLED ekran açılmayabilir. Önce +3VS rail kontrolü yapılmalıdır.

2. Ana DDR Gücü (VDD = 1.5V)

DDR3 belleklerin çalışması için gerekli ana güç kaynağıdır:

– Test Noktaları: DDR bobini, RAM yuvası VDD pinleri
– Arıza Durumunda: Buck kontrolör, enable sinyali (SYSON/SLP_S3#), MOSFET/bobin kontrolü

Kural: VDD yoksa RAM operasyonu olmaz. Bu nedenle voltaj kontrolü her zaman ilk adımdır.

3. VTT / RCA / RDQ Referans Voltajı

VTT voltajı, VDD’nin tam yarısı (0.75V) olmalıdır:

VTT = VDD / 2 = 1.5V / 2 = 0.75V

– Kararlılık: Voltaj dalgalanması olmamalı
– Test Noktaları: Terminasyon IC, RAM yuvası
– Yanlış VTT = Sistem açılır ancak POST ekranı gelmez

4. Reset Sinyali (DRAMRST#)

Bellek reset sinyalinin durumunu gösterir:

– Sinyaller: RAM yuvası / CAS# / WE# / A0, A1
– Yanıp Sönme: İletişim aktif
– Aktivite Yoksa: GMCH (Grafik ve Bellek Kontrol Hub) kontrolü

> 💡 Önemli Not: Reset sinyali eksikse RAM’i suçlamayın. PLT_RST#, CPU gücü, BIOS veya CPU BGA sorunu olabilir.

Platform Farklılıkları: Intel vs AMD

ENIT kartı kullanırken platform farklılıklarına dikkat etmek kritik öneme sahiptir:

Intel Platform
– Ortak DRAMRST#: Her iki RAM yuvası için ortak reset sinyali
– Reset Eksikliği: Her iki yuva da etkilenir

AMD Platform
– Ayrı Reset Sinyali: Her RAM yuvası için bağımsız reset
– Özel Durum: ENIT RST göstermese bile sistem görüntü verebilir
– Tehlike: AMD anakartlarda reset sorununu yanlış teşhis etmeyin

Pratik Kullanım ve Test Akışı

Ön Koşul: Doğru Test Konfigürasyonu

✅ ZORUNLU: 1 çalışan RAM + 1 ENIT kartı
❌ YANLIŞ: Sadece ENIT kartı (fiziksel RAM olmadan sistem belleği başlatamaz)

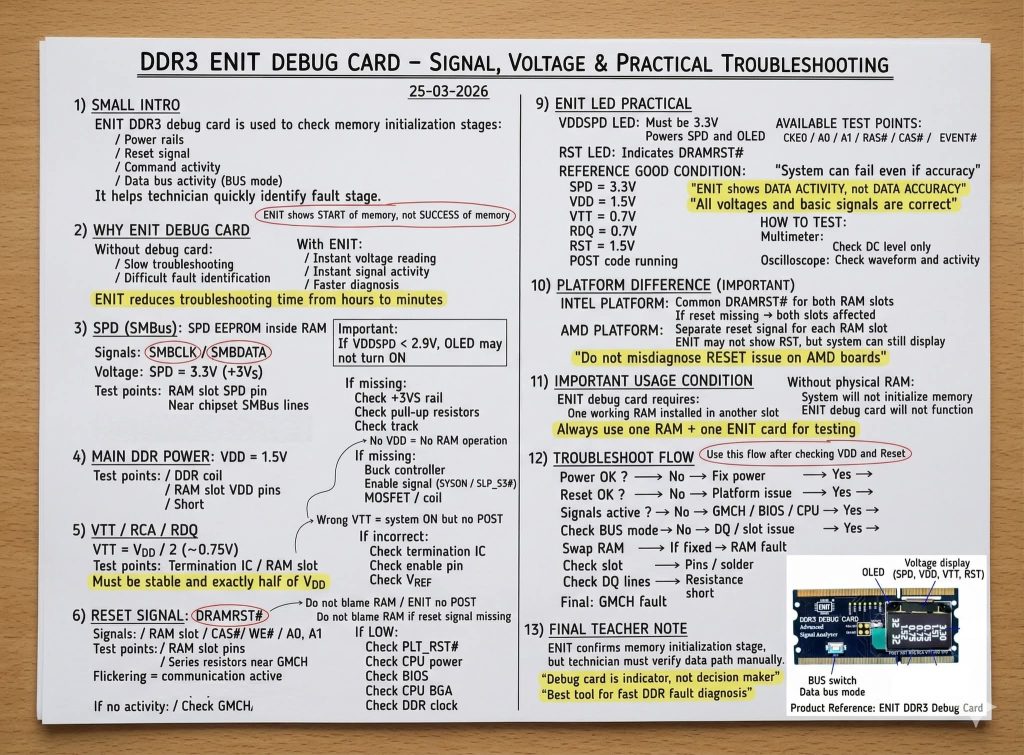

Sorun Giderme Akış Şeması (VDD ve Reset Kontrolünden Sonra)

1. Güç OK?
├── Hayır → Güç arızasını gider
└── Evet → Devam et

2. Reset OK?
├── Hayır → Platform sorunu (Intel/AMD farkına göre)
└── Evet → Devam et

3. Sinyaller Aktif?
├── Hayır → GMCH / BIOS / CPU sorunu
└── Evet → Devam et

4. BUS Modu Kontrolü
├── Aktivite Yok → DQ / Yuva sorunu
└── Aktivite Var → Devam et

5. RAM Değiştirme Testi
├── Sorun Çözüldü → RAM arızalı
└── Sorun Devam → Yuva/DQ hattı kontrolü

6. Son Kontroller
├── Yuva pinleri / Lehim
├── DQ hatları direnci / Kısa devre
└── Sonuç: GMCH arızası

ENIT LED Pratik Rehberi

Referans İyi Durum Değerleri

Parametre Değer Açıklama
SPD 3.3V SPD ve OLED beslemesi
VDD 1.5V Ana bellek gücü
VTT 0.7V Referans voltajı
RDQ 0.7V Veri sinyali referansı
RST 1.5V Reset durumu

Kullanılabilir Test Noktaları

– CKE0 / A0 / A1 / RAS# / CAS# / EVENT#

Test Ekipmanları

Ekipman Kontrol
Multimetre Sadece DC seviye
Osiloskop Dalga formu ve aktivite

Teknisyen İçin Kritik Bilgiler

ENIT’in Sınırlamaları

> 🔴 “ENIT DATA AKTİVİTESİNİ gösterir, DATA DOĞRULUĞUNU değil”

– Debug kart bir göstergedir, karar verici değil
– Sistem voltajlar ve temel sinyaller doğru olsa bile arızalı olabilir
– Veri yolu bütünlüğü manuel olarak doğrulanmalıdır

Öğretmen Notu

> “ENIT bellek başlatma aşamasını onaylar, ancak teknisyen veri yolunu manuel olarak doğrulamalıdır. Debug kart göstergedir, karar verici değildir. Hızlı DDR arıza teşhisi için en iyi araçtır.”

—

Sonuç: Neden Her Teknisyende Olmalı?

ENIT DDR3 Debug Card, laptop anakart tamiri yapan her servis uzmanının vazgeçilmez araç setinin bir parçası olmalıdır. Özellikle:

– Zaman tasarrufu: Saatler süren teşhis sürecini dakikalara indirir
– Hata azaltma: Yanlış teşhis ve gereksiz bileşen değişimini önler
– Eğitim değeri: Öğrenci teknisyenler için görsel öğrenme aracı
– Profesyonellik: Müşteriye somut veri sunma imkanı

Bellek arızaları artık karanlıkta kalmış sorunlar değil. ENIT ile her voltaj, her sinyal ve her aktivite gözle görülür, elle tutulur hale geliyor.

—

Sık Sorulan Sorular (SSS)

S: ENIT kartı DDR4 ile çalışır mı?

C: Hayır, bu model sadece DDR3 bellek yuvaları için tasarlanmıştır.

S: Kart takılıyken normal RAM kullanabilir miyim?

C: Evet, ENIT kartı bir yuvaya, çalışan RAM’i diğer yuvaya takarak test yapmalısınız.

S: OLED ekran açılmıyorsa ne yapmalıyım?

C: Önce +3VS rail voltajını kontrol edin. 2.9V altında OLED çalışmayabilir.

S: AMD sistemde RST ışığı yanmıyor ama bilgisayar açılıyor?

C: Bu normaldir. AMD platformlarında her yuva bağımsız reset sinyaline sahiptir.

—

Etiketler: #DDR3DebugCard #ENIT #LaptopTamiri #AnakartOnarımı #RAMArızaTespit #PCServis #BellekTestKartı #TeknikServisAraçları #ElektronikTroubleshooting #DDR3VoltajKontrolü



Bu makale, profesyonel PC servis teknisyenleri için hazırlanmış teknik bir rehber niteliğindedir. Uygulamalar sırasında elektrostatik discharge (ESD) önlemlerine dikkat edilmelidir.
