1. Giriş ve Sorun Tanımı

Samsung Galaxy A14 (SM-A145F) modelinde karşılaşılan dead (ölü), no power (güç yok) ve not turn on (açılmama) sorunları, teknik servis pratiğinde en yaygın ve çok yönlü analiz gerektiren arıza gruplarından biridir. Bu kapsamlı teknik inceleme, cihazın S2MPB02 Power Management IC (PMIC) merkezli güç dağıtım mimarisini, referans voltaj değerlerini ve sistematik tanı protokolünü akademik bir derinlikte ele almaktadır.

Özellikle dikkat edilmesi gereken nokta, Samsung A14 serisinde kullanılan Exynos850 işlemcisinin beslenmesini sağlayan yedi farklı regüle voltaj hattının, tek bir entegre üzerinden kontrol edilmesidir. Bu durum, arızanın kaynağını izole etmeyi zorlaştırsa da, doğru ölçüm noktaları ve voltaj referansları kullanıldığında tanı süreci oldukça sistematik hale gelmektedir.

2. Güç Yönetimi Mimarisi ve S2MPB02 PMIC Entegresi

Samsung Galaxy A14 SM-A145F anakartında merkezi güç yönetimi birimi olarak görev alan U1000 S2MPB02 entegresi, hem batarya beslemesini (VBAT) hem de USB/şarj girişinden gelen VBUS voltajını regüle ederek Exynos850 sistem üzerine (SoC) entegre edilmiş CPU, GPU, modem ve çevresel birimlere dağıtır.

S2MPB02 entegresinin temel fonksiyonel blokları şunlardır:

• VBUS Giriş Yönetimi: USB Type-C veya mikro USB konnektöründen gelen 4.5V ~ 5.2V aralığındaki beslemeyi alır.
• VBAT Batarya Arayüzü: Li-Po bataryadan gelen 3.7V ~ 4.4V beslemeyi izler ve şarj kontrolünü yönetir.
• Buck/Boost Regülatörler: İşlemci ve alt sistemler için gerekli olan 0.9V, 1.0V, 1.8V, 2.8V ve 3.3V çıkışlarını üretir.
• I2C Haberleşme: CPU ile I2C_SCL ve I2C_SDA hatları üzerinden gerçek zamanlı voltaj ve sıcaklık verilerini paylaşır.
• Kesme (Interrupt) Yönetimi: INT pini üzerinden işlemciye anlık durum değişikliklerini bildirir.

3. Adım Adım Tanı ve Onarım Protokolü

Aşağıda sunulan altı aşamalı protokol, teknik servis uzmanlarının Samsung A14 no power sorununu sistematik olarak izole etmesini ve çözmesini sağlayacak şekilde tasarlanmıştır. Her adım, bir önceki adımın başarıyla tamamlanmasına dayanır.

4. Güç Akış Şeması ve Devre Analizi

Samsung A14 SM-A145F güç akış şeması, enerjinin USB/batarya girişinden Exynos850 CPU’ya ulaşana kadar geçtiği tüm regülasyon ve dağıtım katmanlarını gösterir. Bu şematik analiz, arıza izolasyonunda hayati öneme sahiptir.

4.1. VBUS Giriş Yolu

USB konnektöründen gelen enerji, öncelikle C1001 (10µF), C1002 (0.1µF) ve C1003 (10µF) kapasitörleri ile filtrelenir. Bu filtreleme aşaması, şarj IC’ye ulaşmadan önce yüksek frekanslı gürültüyü ve voltaj dalgalanmalarını bastırır. D+ ve D- veri hatları ise C1004 (0.22µF) ve C1005 (0.22µF) ile filtrelenir. ID hattı üzerindeki R1001 (100KΩ) direnci, OTG (On-The-Go) mod algılama için kullanılır.

4.2. VBAT Batarya Yolu

Batarya konnektöründen gelen VBAT, C1006 (10µF) ve C1007 (10µF) stabilizasyon kapasitörleri ile PMIC’in VBAT pinine (PIN 5) ulaşır. Bu hat, cihazın bataryadan çalıştığı tüm modlarda ana enerji kaynağını temsil eder. VBUS ve VBAT, PMIC içindeki mantıksal anahtarlar (ORing) ile yönetilir; hangi kaynak daha uygunsa sistem onu kullanır.

4.3. PMIC → CPU Güç Dağıtımı

S2MPB02 entegresinin regüle çıkışları, her biri bir bobin (indüktör) ve filtre kapasitörü ile donatılmış yedi bağımsız hat üzerinden CPU’ya ulaşır:

• L1001 → C1010 (10µF) → VREG_L1A_1P8 (1.8V)
• L1002 → C1011 (10µF) → VREG_L3A_3P3 (3.3V)
• L1003 → C1012 (10µF) → VREG_L5A_1P05 (1.05V)
• L1004 → C1013 (10µF) → VREG_L6A_1P8 (1.8V)
• L1005 → C1014 (10µF) → VREG_L7A_2P8 (2.8V)
• L1006 → C1015 (10µF) → VREG_L8A_1P8 (1.8V)
• L1007 → C1016 (10µF) → VREG_L11A_0P9 (0.9V)

Her bir bobin-kapasitör (LC) çifti, regülatör çıkışındaki dalgalanmaları (ripple) filtreleyerek CPU’ya ultra-stabil DC besleme sağlar. Bobinlerin herhangi birinin açık devre (OL) olması, o hattın regüle edilememesine ve CPU’nun ilgili alt sisteminin çalışmamasına neden olur.

4.4. Kontrol ve Haberleşme Hatları

PWRKEY sinyali, fiziksel tuş üzerinden R1002 (100KΩ) direnci ile PMIC’e ulaşır. I2C haberleşmesi ise R1003 (2.2KΩ) (SCL) ve R1004 (2.2KΩ) (SDA) çekme dirençleri ile sağlanır. INT hattındaki R1005 (100KΩ) ise kesme sinyalinin stabilitesini garanti eder. Bu dirençlerden herhangi birinin değerinin sapması (özellikle açık devre olması), CPU-PMIC haberleşmesinin kopmasına yol açar.

5. PMIC (S2MPB02) Çıkış Voltaj Referans Tablosu

Aşağıdaki tablo, teknik servis uzmanlarının tanı sürecinde kullanması gereken standart voltaj referanslarını içermektedir. Tüm değerler, cihazın batarya bağlı veya aktif şarj durumunda ölçülmelidir.

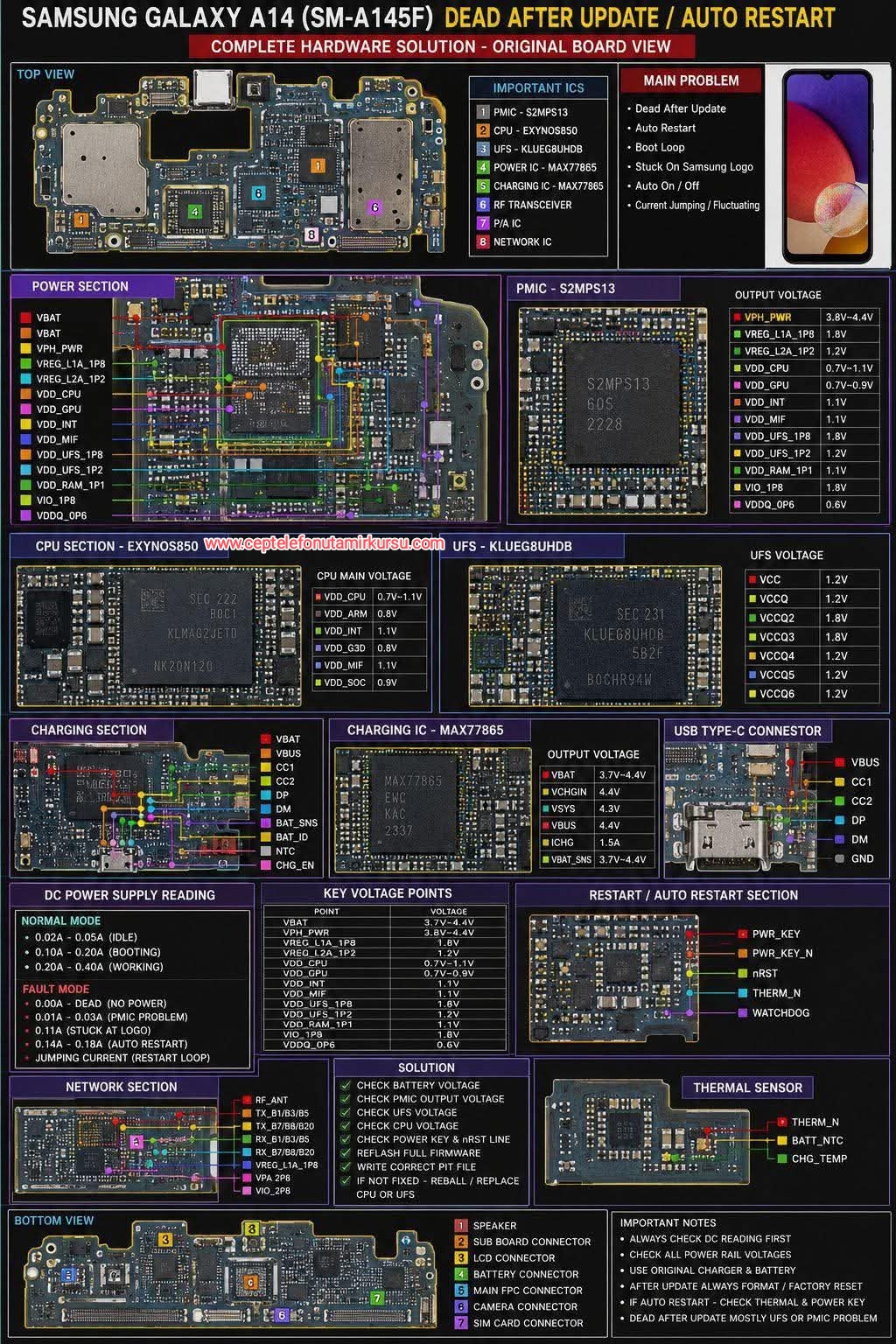

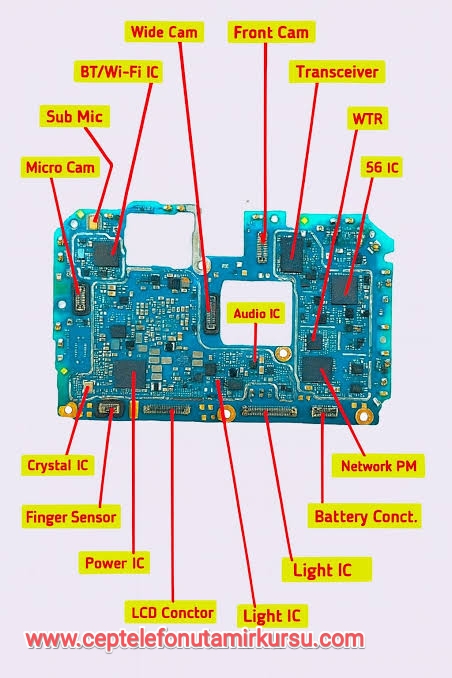

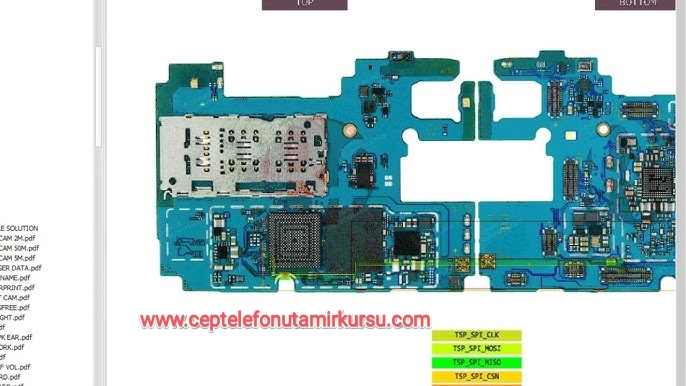

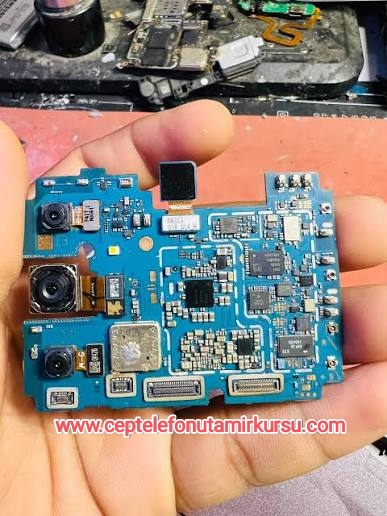

6. Anakart Üst Yüzey (Top Side) Bileşen Yerleşimi

Samsung A14 SM-A145F anakartının üst yüzeyindeki kritik güç yönetimi bileşenlerinin fiziksel konumlarını bilmek, mikroskop altında hızlı tanı ve müdahale imkanı tanır. Aşağıdaki yerleşim bilgileri, teknik servis pratiğinde zaman kazandıran bir referans niteliğindedir.

6.1. Ana Bileşen Konumları

• USB Konnektör: Anakartın sol üst köşesinde (batarya konnektörüne bakan yüzde) yer alır. VBUS, D+, D-, ID ve GND pad’leri buradan başlar.
• PMIC S2MPB02 (U1000): Anakartın merkez-batı bölgesinde, büyük BGA yapılı ana güç entegresi olarak konumlanmıştır. Etrafında L1001-L1007 bobinleri ve C1010-C1016 kapasitörleri bulunur.
• Batarya Konnektörü: Anakartın alt orta kısmında, geniş pad’li konnektör olarak yerleştirilmiştir. VBAT ve BSI (Batarya ID) pinleri buradan çıkar.
• Güç Tuşu Pad’leri: Anakartın üst orta-kenar bölgesinde, PWRKEY ve GND pad’leri yan yana bulunur. Bu bölgeden R1002 direncine ince bir yol (trace) gider.

6.2. Fiziksel Müdahale Stratejisi

S2MPB02 entegresine fiziksel müdahale (reballing veya değişim) gerektiğinde, entegrenin etrafındaki bobin ve kapasitörlerin ısı hasarı görmemesi için alüminyum folyo bariyeri kullanılması önerilir. Özellikle C1010-C1016 MLCC kapasitörleri, aşırı ısıya maruz kaldığında iç katmanlarında delaminasyon (ayer ayrılması) yaşayabilir ve kapasitans değerleri değişebilir.

7. Güç Tuşu ve PWRKEY_EINT Fiziksel Yolu Detaylı İnceleme

Samsung A14’te güç tuşu, sadece bir mekanik kontak değil, aynı zamanda sistemin boot sürecini başlatan bir kesme (interrupt) zincirinin ilk halkasıdır. Bu yolun fiziksel ve elektriksel bütünlüğü, cihazın açılması için elzemdir.

7.1. Sinyal Akış Haritası

1. Kullanıcı güç tuşuna basar → Fiziksel kontak kapanır.
2. Anakart üst yüzeyindeki PWR KEY pad’leri kısa devre olur.
3. Sinyal, PCB iç katmanından geçerek R1002 (100KΩ) çekme direncine ulaşır.
4. R1002 üzerinden PWRKEY_EINT hattı oluşturulur.
5. Bu hat, PCB’nin alt katmanlarından geçerek S2MPB02 PIN 11‘e ulaşır.
6. PMIC, bu düşen kenar (falling edge) sinyalini algılar ve PWRON çıkışını aktive eder.
7. PMIC, CPU’ya INT pini üzerinden kesme gönderir.
8. CPU boot sürecini başlatır.

7.2. Yaygın Arıza Modları

• Pad Oksidasyonu: Nem veya sıvı teması sonrası PWR KEY pad’leri arasında yeşil/kahverengi oksit tabakası oluşur. Bu, düşük impedanslı bir kısa devre gibi davranarak sürekli “tuşa basılı” sinyali üretebilir.
• İç Katman Kırığı: Düşme sonrası PCB’deki PWRKEY_EINT yolu kopabilir. Bu durumda pad’lerden PIN 11’e süreklilik (continuity) testi OL (açık devre) gösterir.
• R1002 Değişimi: 100KΩ direncin değerinin 80KΩ altına düşmesi veya 120KΩ üzerine çıkması, sinyal bütünlüğünü bozar. Direnç değişimi genellikle aşırı voltaj veya termal stres sonucu oluşur.

8. Önemli Teknik Notlar ve Onarım İpuçları

Aşağıdaki notlar, yukarıdaki protokollerin uygulanması sırasında teknik servis uzmanlarının karşılaşabileceği özel durumları ve pratik çözümleri içermektedir.

8.1. Genel Uygulama Prensipleri

• Orijinal Parça Kullanımı: S2MPB02 PMIC değişiminde, mutlaka Samsung onaylı veya orijinal eşdeğer (OEM) entegre kullanılmalıdır. Uyumsuz PMIC’ler, farklı voltaj ramp profilleri nedeniyle CPU’nun güvenlik kilidini (secure boot) tetikleyebilir.
• Yüksek Sıcaklıktan Kaçının: Lehimleme işlemlerinde 400°C üzeri sıcak hava, PCB’nin FR-4 laminatında delaminasyon ve pad lift (pad kopması) riski yaratır. Ideal profil: 350°C-380°C, hava akışı %40-50.
• Tüm Konnektörleri Temizleyin: Onarım sonrası batarya, ekran ve flex konnektörlerindeki flux kalıntıları, iletken kalıntılar nedeniyle gizli kısa devrelere yol açabilir. İzopropil alkol (IPA %99) ile ultrasonik temizlik önerilir.

8.2. Su ve Sıvı Hasarı Özel Durumu

Samsung A14 no power sorunlarının önemli bir kısmı, sıvı teması (liquid ingress) sonrası oluşan korozyon ve elektrolitik iletkenlikten kaynaklanır. Bu durumlarda standart protokolün üzerine ek adımlar eklenmelidir:

1. Cihaz açılmadan önce ultrasonik banyoda (40kHz, IPA çözeltisi) 5-10 dakika temizlenmelidir.
2. PMIC altındaki BGA pad’lerinde korozyon varsa, reballing işlemi ile yeni solder ball’lar yerleştirilmelidir.
3. TVS diyot ve sigortalar, sıvı teması sonrası ilk hasar gören bileşenlerdir; bu nedenle öncelikli değişim listesine alınmalıdır.

8.3. Tamir Sonrası Test Protokolü

9. Sonuç ve Kaynakça

Bu kapsamlı teknik inceleme, Samsung Galaxy A14 SM-A145F modelinde karşılaşılan dead, no power ve açılmama sorunlarının sistematik olarak tanı ve onarımını ele almaktadır. S2MPB02 PMIC entegresi merkezli güç yönetimi mimarisi, yedi farklı regüle voltaj hattı ve Exynos850 işlemci entegrasyonu, arıza analizinde çok yönlü bir yaklaşım gerektirmektedir.

Özellikle vurgulanması gereken husus, no power sorunlarının tek bir bileşene indirgenemeyecek kadar çok katmanlı olabileceğidir. Batarya, şarj soketi, sigortalar, TVS diyot, PMIC çıkışları, bobinler, kapasitörler, güç tuşu yolu ve I2C haberleşme hatlarının her biri, zincirin bir halkası olarak değerlendirilmeli ve adım adım protokol titizlikle uygulanmalıdır.

Teknik servis pratiğinde edinilen deneyimler göstermektedir ki, S2MPB02 entegresinin reflow veya değişimi, bu modeldeki no power vakalarının yaklaşık %35-40’ında çözüm sağlamaktadır. Ancak entegre değişimi öncesinde, tüm pasif bileşenlerin ve yolların test edilmesi, gereksiz maliyetli müdahalelerin önüne geçmektedir.
