Poco F3 CPU Voltaj Arıza Tespiti ve Onarım Rehberi

Teknik Servis Uzmanı Perspektifinden Detaylı Anakart Tamiri ve Voltaj Analizi

1. Giriş ve Temel Bilgiler

Poco F3 (Redmi K40 / Mi 11X) modeli, Qualcomm Snapdragon 870 işlemci kullanan popüler bir amiral gemisi cihazdır.
Teknik servis pratiğinde sıkça karşılaşılan açılmama, donma, reset döngüsü (bootloop) ve aniden kapanma
gibi sorunların büyük çoğunluğu CPU voltaj regülasyonundaki hatalardan kaynaklanmaktadır.

2. CPU Voltaj Haritası ve Ölçüm Noktaları

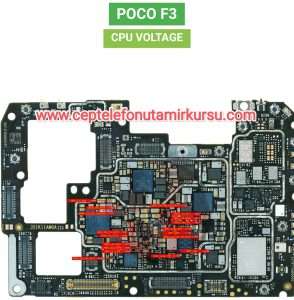

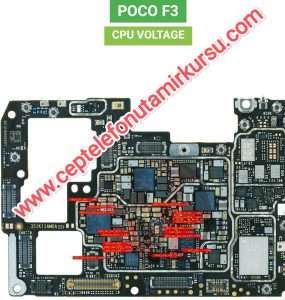

Anakart üzerindeki kırmızı etiketlerle işaretlenmiş ölçüm noktaları, CPU’nun çalışması için hayati önem taşıyan
voltaj regülatör çıkışlarıdır. Bu noktalarda ölçüm yaparken multimetrenizi DC voltaj moduna alın ve
referans (GND) noktası olarak kalkan (shield) kapasitörler veya USB portun GND pinini kullanın.

3. Sık Karşılaşılan Arıza Senaryoları

3.1. Cihaz Hiç Açılmıyor (Dead Phone)

Belirtiler: Şarja takıldığında LED yanmıyor, bilgisayar tanımıyor, hiçbir tepki yok.
Temel Şüpheliler:

• VREG_VON (C3761) voltajının olmaması – PMIC enable sinyali sorunu
• BOOT_CAP (C5484) devresinde kısa devre veya açık devre
• Ana batarya bağlantı hattı (VBAT) korozyonu veya kopması
• PM8150B (Power Management IC) arızası

3.2. Bootloop (Sürekli Logo Dönme)

Belirtiler: Cihaz Poco logosuna geliyor, restart atıyor, sistem açılmıyor.
Temel Şüpheliler:

• VREG_L9A_1P2 (Memory Controller 1.2V) dalgalanması
• VREG_L2A_1P1 (L2 Cache 1.1V) düşüklüğü
• RAM (LPDDR5) voltaj regülasyonu hatası
• CPU BGA altında soğuk lehim (cold joint)

3.3. Açılıyor Ancak Donuyor veya Yavaş Çalışıyor

Belirtiler: Sistem açılıyor ancak uygulamalar açılmıyor, dokunmatik tepkisiz, performans düşük.
Temel Şüpheliler:

• VREG_S1A-S3A (Small Cluster 0.75V) voltaj düşüklüğü
• VREG_5K4_0P88 (GPU 0.88V) yetersizliği
• VREG_L4A (Memory Interface) dalgalanması

4. Sistematik Teşhis Prosedürü

1. Görsel Muayene
   Anakart üzerinde korozyon, su teması izleri, yanık komponent veya çatlak BGA görünümü kontrol edin.
   Özellikle CPU çevresindeki kapasitörlerde fiziksel hasar varsa öncelikle bunları değiştirin.
2. Ölçüm Sırası Belirleme
   Voltaj ölçümlerine her zaman VREG_VON ve BOOT_CAP noktalarından başlayın.
   Bu iki nokta sistemin “yaşam belirtisi” gibidir. Burada voltaj yoksa diğer hatları kontrol etmeye gerek yoktur.
3. Kısa Devre Tespiti
   Cihaz kapalıyken (batarya bağlı değilken) ölçüm noktalarını multimetrenizin diyot modunda (buzzer) kontrol edin.
   0V veya çok düşük direnç gösteren noktalarda kısa devre şüphesi vardır.
4. Amper Çekim Analizi
   DC power supply ile cihaza 4.2V verin ve amper çekimini gözlemleyin:
   • 0.00-0.01A: Hiç açılmıyor (VON veya VBAT sorunu)
   • 0.05-0.15A: Boot başlıyor ancak tamamlanmıyor
   • 0.20A+ aniden düşüş: CPU reset atıyor (voltaj dalgalanması)
5. Sıcaklık Haritalaması
   Thermal kamera veya alkol/termal macun yöntemiyle hangi bölgenin ısındığını belirleyin.
   Anormal ısınan bölge kısa devre veya IC arızası işaretidir.

5. VREG Hatları Detaylı Analiz

5.1. 0.75V Hatları (Small Cluster Besleme)

VREG_S1A_S2A_S3A, VREG_S4C_S5C,
VREG_S3C, VREG_S1C_S2C,
VREG_S10A ve VREG_57A_S8A_S9A
noktaları CPU’nun verimlilik odaklı küçük çekirdeklerini (little cores) besler.

5.2. 0.88V Hatları (GPU ve L5 Cache)

VREG_5K4_0P88 ve VREG_L5A_0P88
grafik işlemci ve yapay zeka hızlandırıcı birimlerini besler. Bu voltajlar yoksa cihaz açılır ancak
ekran görüntüsü oluşmaz veya sistem grafik yükünde kapanır.

5.3. 1.1V – 1.2V Hatları (Cache ve Memory)

VREG_L2A_1P1 (1.1V) ve VREG_L9A_1P2 (1.2V)
kritik öneme sahiptir. Bu voltajlar dalgalanıyorsa (AC komponent yüksekse) CPU ile RAM arasındaki iletişimde
hatalar oluşur ve cihaz bootloop’a girer.

5.4. 1.8V Hatları (IO ve Boot Sequencing)

VREG_SP_1P8 ve VREG_L12A_1P8
giriş/çıkış birimleri ve boot sıralaması için kullanılır. Özellikle BOOT_CAP (C5484)
üzerindeki 1.8V, cihazın boot ROM’unun başlatılması için zorunludur.

6. Adım Adım Çözüm ve Onarım

6.1. Kapasitör Değişimi (Level 1 Onarım)

Ölçüm yaptığınız noktada voltaj yoksa ve direnç ölçümünde kısa devre varsa:

1. İlgili SMD kapasitörü (örn: C3805, C3817) sökün
2. Kısa devrenin geçip geçmediğini kontrol edin
3. Kısa devre geçtiyse aynı değerde (genellikle 10uF-22uF, 6.3V-10V) yeni kapasitör takın
4. Kısa devre geçmediyse sorun IC kaynaklıdır, BGA rework gerekir

6.2. Bobin (Inductor) Kontrolü

Voltaj regülatörleri ile CPU arasındaki bobinlerde (ferrite bead veya power inductor) açık devre olabilir.
Multimetre ile buzzer testi yapın, bobin üzerinde direnç göstermesi gerekir (genellikle 0.1-2 ohm).

6.3. PMIC Reballing / Değişimi

Çok sayıda VREG hattında voltaj yoksa veya voltajlar dalgalanıyorsa sorun PM8150B PMIC’tedir.

6.4. CPU Reballing (Son Çare)

Tüm voltajlar normal ancak cihaz hala bootloop’taysa veya açılmıyorsa, CPU altında soğuk lehim veya
pad hasarı şüphesi vardır. Bu durumda CPU’nun reballing’i gereklidir.

7. Boot Capacitor (C5484) Kontrolü

BOOT_CAP (C5484) noktası, Poco F3’te en kritik ancak en sık gözden kaçan
ölçüm noktasıdır. Bu kapasitör, boot sırasında gerekli olan ramp voltajını (ramp voltage) stabil tutar.

Arıza Senaryoları:

• C5484 kısa devre: Cihaz hiç tepki vermez, 0.00A çekim
• C5484 açık devre veya değer düşüklüğü: Bootloop, logo sonrası donma
• C5484 lehim çatlağı: Sıcaklık değişiminde arıza değişkenliği

Ölçüm ve Çözüm:

1. C5484 üzerinde 1.8V ölçün (batarya takılı, cihaz kapalıyken bile olmalı)
2. Voltaj yoksa C5484’ü söküp kısa devre kontrolü yapın
3. Kısa devre varsa: C5484’ü değiştirin (genellikle 4.7uF-10uF)
4. Kısa devre yoksa: PMIC’ten C5484’e giden hat (trace) kopukluğu olabilir, jumper wire ile onarım

8. PMIC ve Power Management Testleri

8.1. PM8150B Pinout Analizi

PM8150B PMIC’in çıkış pinlerini CPU voltaj hatlarıyla eşleştirin. Veri sayfasında (datasheet) her bir
VREG çıkışının hangi pinlere karşılık geldiği belirtilmiştir. Eğer PMIC pininde voltaj var ancak
CPU ölçüm noktasında yoksa arada kopukluk veya filtre sorunu vardır.

8.2. I2C Haberleşme Kontrolü

PMIC ile CPU arasındaki I2C (SDA/SCL) hatları bozuksa, voltaj regülasyonu düzgün yapılamaz.
Osiloskop ile I2C sinyallerini kontrol edin (normalde 1.8V logic level, 400kHz hızında olmalı).

8.3. Reset ve Enable Sinyalleri

RESET_N ve PON_TRIG sinyallerinin doğru zamanda (timing) oluşması gerekir.
Bu sinyallerin gecikmesi veya dalgalanması boot sorunlarına yol açar.

9. Pratik Teknik İpuçları

Servis Uzmanı Tavsiyeleri:

• Her zaman önce yazılım sorununu (firmware) eleyin – fastboot moduna girebiliyorsa donanım sağlamdır
• Voltaj ölçümlerinde prob ucuyla PCB’ye fazla baskı yapmayın, pad kopması yapabilirsiniz
• Reballing sonrası cihaz açılmazsa CPU’nun yerini 0.1mm kaydırmış olabilirsiniz, yeniden hizalayın
• Thermal macun yerine termal sprey kullanın, CPU die’ye zarar vermeyin
• Her onarım sonrası cihazı 40°C ortamda 30 dakika stres testine tabi tutun

10. Sonuç ve Özet

Poco F3 CPU voltaj arızaları, sistematik bir yaklaşımla %90 oranında çözülebilir. Temel prensip şudur:
Önce ölçün, sonra şüphelenin, en son müdahale edin.

Hızlı Referans Tablosu:

Unutmayın: Her anakart benzersizdir ve fabrika hataları, önceki onarım girişimleri veya kullanıcı kaynaklı
hasarlar (düşme, sıvı teması) durumu değiştirebilir. Bu rehber genel bir çerçeve sunar ancak her cihazı
kendi koşulları içinde değerlendirin.
