Redmi K30S Şebeke Çekmiyor Sorunu

1. Sorun Tanımı ve Belirtiler

⚠️ Önemli Uyarı: Redmi K30S modelinde şebeke çekmeme sorunu genellikle anakart üzerindeki RF (Radyo Frekans) devrelerindeki arızalardan kaynaklanır. Bu rehberdeki bilgiler profesyonel teknik servis personeli içindir.

Sık Görülen Belirtiler:

Cihaz SIM kartı algılıyor ancak şebeke göstergesi yok
“Acil Durum Aramaları” veya “Şebeke Yok” uyarısı
Sinyal çubukları sürekli düşük veya hiç yok
Sadece belirli bantlarda (2G/3G/4G/5G) sorun yaşama
Düşen cihazlarda anten bağlantı kopuklukları
Sıvı temaslı cihazlarda RF devre korozyonu

💡 Teknisyen Notu: Redmi K30S, Qualcomm Snapdragon 865 işlemci platformu kullanır ve entegre 5G modem içerir. Şebeke sorunları genellikle RF ön uç modülü (FEM), anten anahtarları (Antenna Switch) veya PA (Power Amplifier) devrelerinde ortaya çıkar.

2. Anakart Görsel Analizi ve Renk Kodları

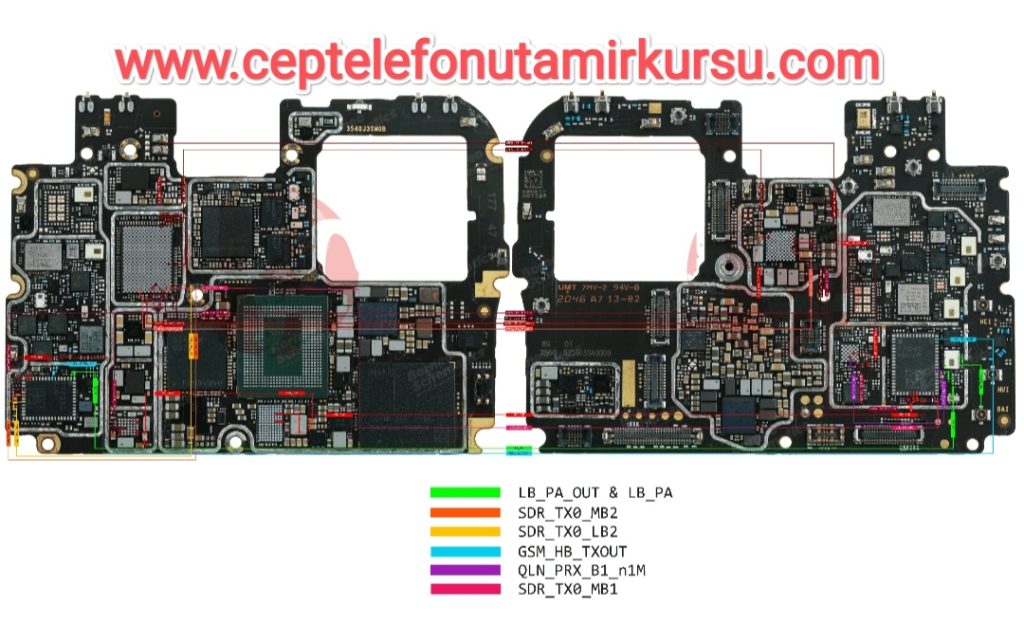

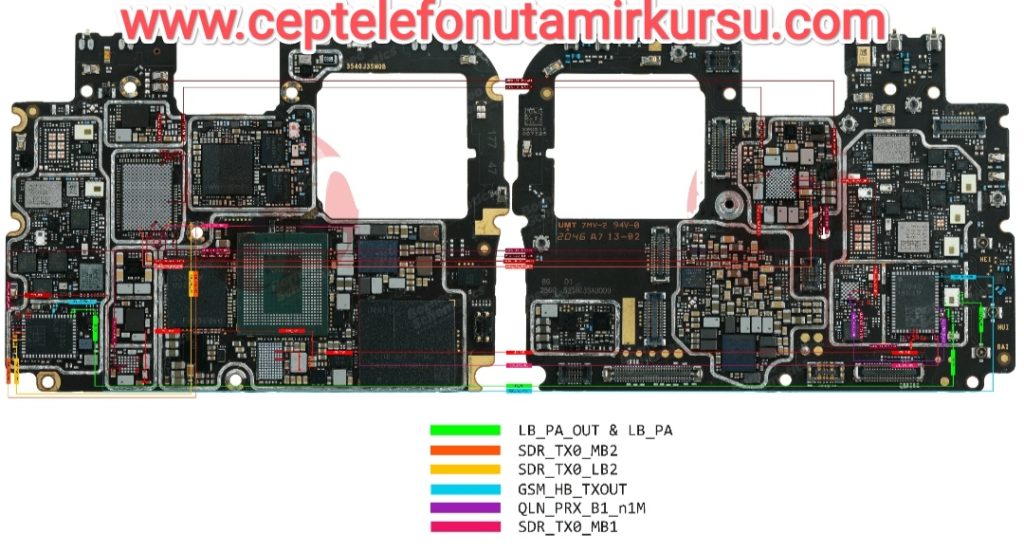

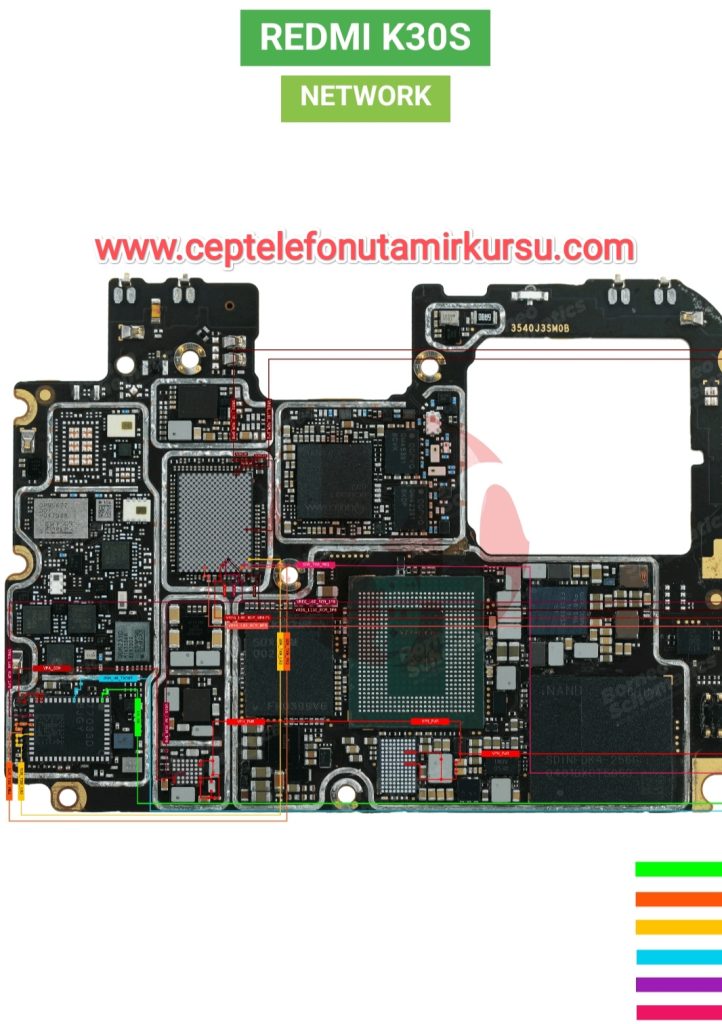

📸 Referans Görsel: Redmi K30S Anakart Network ŞemasıYukarıdaki görsellerde yer alan renk kodlu hatlar, farklı frekans bantları ve sinyal yollarını temsil eder. Her renk belirli bir RF fonksiyonuna aittir.

Anakart Üzerindeki Renk Kodları ve Anlamları:

LB_PA_OUT & LB_PA

Düşük Bant (Low Band) Power Amplifier Çıkışı

700-900 MHz frekans aralığında çalışır. 2G/3G/4G düşük bant iletişimi için kritik öneme sahiptir. Bu hat üzerindeki kopukluklar veya kısa devreler düşük bant şebeke kaybına neden olur.

SDR_TX0_MB2

Software Defined Radio TX0 Middle Band 2

1800-2100 MHz aralığında orta bant iletimi sağlar. 4G LTE Band 3 ve Band 1 için kullanılır. Anten anahtarı çıkışlarından biridir.

SDR_TX0_LB2

Software Defined Radio TX0 Low Band 2

850-900 MHz düşük bant iletim hattıdır. 2G GSM 850 ve 4G LTE Band 5 için kritiktir. Bu yolda kopukluk varsa rural alanlarda şebeke kaybı yaşanır.

GSM_HB_TXOUT

GSM High Band Transmit Output

1800-1900 MHz GSM yüksek bant iletim çıkışıdır. 2G EDGE ve bazı 3G bağlantıları için kullanılır. PA’dan anten anahtarına giden yoldur.

QLN_PRX_B1_n1M

Qualcomm Low Noise Primary Receive Band 1 n1 Main

2100 MHz bandı (n1) alım yoludur. 3G WCDMA ve 4G/5G NR için kullanılır. LNA (Low Noise Amplifier) devresine bağlıdır.

SDR_TX0_MB1

Software Defined Radio TX0 Middle Band 1

1700-2100 MHz orta bant iletim hattıdır. 4G LTE Band 4 ve Band 2 için kullanılır. Şehir içi 4G bağlantısı için kritik öneme sahiptir.

3. Anten Yollari ve Bağlantı Noktaları

Anakart Üzerindeki Kritik Anten Bağlantıları:

🔧 Teknik Bilgi: Redmi K30S, MIMO (Multiple Input Multiple Output) anten sistemine sahiptir. Anakart üzerindeki anten konnektörleri ve bunlara giden mikroşerit hatlar (microstrip lines) çok hassastır.

1. Ana Anten Konnektörü (Main Antenna):

Konum: Anakart alt kısmı, genellikle şarj portu yakınında
İşlev: Tüm bantların ana iletim ve alımı
Sık Sorun: Düşme sonrası konnektör kopması veya temassızlık

2. Çeşitlilik Anteni (Diversity Antenna):

Konum: Anakart üst kısmı, kamera modülü yakınında
İşlev: Alım sinyali çeşitliliği ve 4×4 MIMO desteği
Sık Sorun: Anten kablosu yıpranması veya konnektör oksidasyonu

3. 5G Anten Yolları:

Konum: Anakart orta bölgesi, işlemci çevresi
İşlev: Sub-6GHz 5G NR frekansları
Sık Sorun: RF filtresi (BPF) arızaları veya anten anahtarı hataları

⚠️ Dikkat: Anten yolları anakart üzerinde altın kaplama mikroşerit hatlar şeklinde bulunur. Bu hatların üzerine solder mask (yeşil kaplama) bulunur. Kopukluk tespiti için multimetre ile continuity test yapılması gerekir.

4. RF Devre Bileşenleri

Anakart Üzerindeki Temel RF Bileşenleri:

Bileşen	Referans Kodu	İşlev	Sık Arıza
RF Transceiver	SDR865 veya benzeri	Sinyal modülasyon/demodülasyon	Sıvı teması, lehim çatlağı
Power Amplifier (PA)	SKY veya Qorvo serisi	İletim sinyali güçlendirme	Aşırı ısınma, kısa devre
Anten Anahtarı (Switch)	QM veya RF switch IC	Bant seçimi ve yönlendirme	İç kontak arızası
Duplexer/Filtre	Çeşitli SAW/BAW filtreler	Frekans ayrıştırma	Korozyon, karakteristik bozulma
LNA (Low Noise Amp)	Entegre veya ayrık	Zayıf sinyal güçlendirme	DC offset, gürültü artışı
Matching Network	L-C kombinasyonları	Empedans uyumlama	Kondansatör/reaktör kopması

✅ Tespit İpucu: Anakart üzerindeki büyük kare şeklindeki metal kalkanlı (shielding) alanlar genellikle RF devrelerini korur. Bu kalkanlar kaldırıldığında PA, Switch ve Filtre devreleri görünür hale gelir. Görseldeki renkli hatlar bu kalkan altından geçen bağlantıları gösterir.

5. Ölçüm Noktaları ve Voltaj Değerleri

RF Devreleri DC Voltaj Ölçüm Noktaları (Cihaz Açık, Şebeke Arama Modunda)

VREG_L1A (PA Besleme)
3.4V – 3.6V
VREG_L2A (RF IC Ana Besleme)
1.8V ± 0.1V
VREG_L3A (Switch Besleme)
2.5V – 2.8V
VREG_L4A (LNA Besleme)
1.3V – 1.5V
VREG_L5A (Anten Tuner)
1.8V ± 0.1V
VBAT_RF (Doğrudan Batarya)
3.7V – 4.2V

RF Sinyal Yolu Continuity Testi:

Multimetre (Diyot Modu) ile Test:

Anten konnektöründen PA çıkışına: ~0.3V-0.5V okuma (diod test)
PA çıkışından Switch girişine: ~0.3V-0.5V okuma
Switch çıkışından Transceiver’a: ~0.3V-0.5V okuma
OL (Open Line) veya 0V okuma = Kopuk hat veya arızalı komponent

6. Adım Adım Tamir Prosedürü

Görsel İnceleme ve TemizlikAnakartı stereo mikroskop altında inceleyin. Korozyon, su hasarı veya fiziksel hasar belirtilerini arayın. Gerekirse ultrasonik banyo ile anakartı temizleyin. Özellikle anten konnektörleri ve RF devre çevresini kontrol edin.
Anten Bağlantı KontrolüAnten kablolarının konnektörlerine basınç uygulayarak oturduğundan emin olun. Konnektör pinlerinde bükülme veya kopma varsa konnektör değişimi yapın. Anten kablolarında yıpranma veya kırılma kontrolü yapın.
Voltaj ÖlçümleriYukarıda belirtilen voltaj noktalarını ölçün. Besleme voltajları yoksa, ilgili LDO regülatör veya PMIC bağlantılarını kontrol edin. Voltaj düşüklüğü varsa yüklü devre analizi yapın.
RF Yol Continuity TestiRenk kodlu hatlar üzerinde (LB_PA_OUT, SDR_TX0_MB2 vb.) multimetre ile iletim testi yapın. Kopuk hat tespit edilirse, anakart üzerindeki mikroşerit hattı jumper wire ile köprüleyin veya yeniden lehimleyin.
Shielding Kaldırma ve IC KontrolüRF devre üzerindeki metal kalkanı (shielding) sıcak hava istasyonu ile dikkatlice kaldırın. PA, Switch ve Filtre IC’lerini görsel olarak inceleyin. Yanık, çatlak veya korozyon varsa değişim yapın.
Komponent Değişimi (Gerekirse)Arızalı PA, Anten Switch veya Filtre IC’lerini reballing veya tam değişim ile onarın. Qualcomm referans şemasına uygun yedek parça kullanın. Sıcak hava istasyonu sıcaklığı 350-380°C, hava akışı orta seviye olmalıdır.
Re-assembly ve TestKalkanı geri takın veya yeni shielding uygulayın. Cihazı monte edin ve şebeke testi yapın. Farklı bantlarda (2G/3G/4G/5G) ve farklı sinyal güçlerinde test edin.

⚠️ Hassas Bölge Uyarısı: Görseldeki işlemci (Snapdragon 865) ve bellek çevresindeki renkli hatlar çok hassas LPDDR5 ve UFS bellek bağlantılarıdır. Bu bölgelerdeki sinyal yollarına zarar vermek cihazı tamamen kullanılamaz hale getirebilir. Sadece anten ve RF devre bölgelerinde işlem yapın.

7. Sık Karşılaşılan Sorunlar ve Çözümleri

Sorun	Olası Neden	Çözüm
Sadece 2G çekiyor, 3G/4G yok	WCDMA/LTE anten anahtarı arızası veya PA devre sorunu	SDR_TX0_MB2 veya SDR_TX0_MB1 yolunu kontrol edin, gerekirse anten switch IC değişimi
Sadece dışarıda şebeke var, içeride yok	Düşük bant (Low Band) alım sorunu	LB_PA_OUT hattını ve LNA devresini kontrol edin
SIM kart algılıyor ama şebeke yok	Ana anten konnektörü kopuk veya RF transceiver arızası	Anten konnektörü lehimleme veya transceiver reballing
Sinyal sürekli düşüyor (dalgalanıyor)	Anten tuner veya matching network sorunu	Anten tuner IC ve eşleme devresi komponentlerini kontrol edin
Sadece belirli operatörde sorun	Frekans bandı spesifik filtre veya PA arızası	İlgili bandın SAW/BAW filtresini ve PA’sını değiştirin
5G bağlantısı yok, 4G var	5G NR RF yolu veya mmWave devre sorunu (Sub-6GHz)	5G anten yollarını ve ilgili RF front-end modülünü kontrol edin

8. Test ve Kalite Kontrol

Tamir Sonrası Test Prosedürü:

1. Servis Modu Test (##4636##)

Telefon bilgisi menüsünden:

Signal Strength: -50 dBm ile -100 dBm arası ideal
Voice Network Type: İstenen ağ tipini göstermeli
Data Network Type: LTE/5G göstermeli

2. Field Test Mode (##6484##)

MIUI gizli menüsünden:

GPS Test
Bluetooth Test
WLAN Test
RF Test (varsa)

3. Pratik Kullanım Testi

Farklı lokasyonlarda şebeke kontrolü
Kapalı alan (asansör, otopark) performansı
Arama kalitesi ve ses netliği
Veri hızı testi (Speedtest)
Hotspot fonksiyonu testi

✅ Kalite Kontrol Standardı: Cihaz tamir sonrası en az 24 saat normal kullanımda test edilmelidir. Sinyal gücü -85 dBm’nin altına düşmemeli, arama kesintisi veya data kopması olmamalıdır.

↑

Mert_Egitim

Redmi 13C (2404ARN45I) Şarj Kesilmesi Sorunu

Mayıs 25, 2026

Redmi 13C (2404ARN45I) Şarj Kesilmesi Sorunu

📅 Yayın Tarihi: 25 Mayıs 2026

🔧 Model: Redmi 13C (2404ARN45I)⚡ Sorun: Şarj Otomatik Duruyor

🎓 Seviye: İleri Teknik Servis

İçindekiler

1. Giriş ve Sorun Tanımı
2. Güç Kaynağı Bölümü (PMIC PM8150B)
3. Şarj Bölümü (BQ25619)
4. Batarya Konnektörü Analizi
5. USB Port Bölümü
6. VBUS ve Güç Yolu (MOSFETler)
7. Batarya ve Güç IC (Termistör)
8. Saat ve Reset IC (U700 CLK)
9. Topraklama Bölümü
10. Önemli Voltaj Değerleri
11. Kontrol Noktaları
12. Muhtemel Arıza Nedenleri
13. Gerekli Alet ve Ekipmanlar
14. Teşhis Akış Şeması
15. Adım Adım Onarım Prosedürü
16. Teknisyen Notları ve Tavsiyeler
17. Sonuç ve Değerlendirme

1. Giriş ve Sorun Tanımı

Redmi 13C (Model Kodu: 2404ARN45I), piyasaya sürüldüğü günden bu yana uygun fiyat segmentinde güçlü bir kullanıcı kitlesine ulaşmış popüler bir akıllı telefon modelidir. Ancak teknik servis ortamlarında sıklıkla karşılaşılan “şarj otomatik olarak duruyor” veya “charging stops automatically” şikayeti, bu cihazın anakart düzeyinde detaylı bir teşhis gerektiren karmaşık bir sorundur.

Bu makalede, Redmi 13C modelinin şarj kesilmesi arızasının kök nedenlerini anakart şeması üzerinden sistematik olarak analiz edeceğiz. Qualcomm PM8150B PMIC (Power Management IC), BQ25619 batarya şarj entegresi, VBUS güç yolu MOSFETleri, JEITA termistör devresi ve saat/reset sinyalleri gibi kritik bileşenlerin fonksiyonları, normal çalışma voltajları, arıza senaryoları ve profesyonel onarım teknikleri detaylı bir şekilde incelenecektir.

Teknik servis uzmanları için hazırlanan bu kılavuz, sadece arıza teşhisi değil; aynı zamanda preemptive maintenance (önleyici bakım) stratejileri, komponent değişim protokolleri ve kalibrasyon adımlarını da kapsamaktadır. Makale boyunca verilen voltaj değerleri, kontrol noktaları ve akış şemaları, gerçek dünya onarım senaryolarında doğrudan uygulanabilir niteliktedir.

⚡

ESD Uyarısı: Bu cihaz üzerinde çalışmadan önce mutlaka antistatik bileklik takılmalı, ESD güvenli çalışma ortamı sağlanmalı ve bileşenler statik elektrikten korunmalıdır. PMIC ve şarj entegreleri statik hasara karşı son derece hassastır.

2. Güç Kaynağı Bölümü – PMIC PM8150B

1 PMIC PM8150B – Ana Güç Dağıtım Merkezi

Redmi 13C anakartının kalbinde yer alan Qualcomm PM8150B Power Management IC (Entegre Güç Yönetim Devresi), cihazın tüm alt sistemlerine düzenli ve stabil güç dağıtımından sorumlu temel bir bileşendir. Bu entegre devre, bataryadan gelen ham gücü (VBAT) ve USB üzerinden gelen şarj voltajını (VBUS) işleyerek; işlemci, bellek, ekran, kamera ve iletişim modülleri için gerekli olan farklı voltaj seviyelerini üretir.

PM8150B Temel Fonksiyonları

VBAT Girişi: Bataryadan gelen 3.7V – 4.4V aralığındaki voltajı alır ve sistem için gerekli rail voltajlarına dönüştürür.
VBUS Girişi: USB şarj portundan gelen 4.8V – 5.2V voltajı regüle eder ve şarj kontrolörüne (BQ25619) iletir.
Rail Voltajı Üretimi: 1.8V, 3.3V, 0.8V gibi farklı seviyelerde stabilize çıkışlar sağlar.
Güç Sıralama (Power Sequencing): Sistem açılırken bileşenlere güç verilme sırasını kontrol eder. Yanlış sıralama boot loop veya şarj durması sorunlarına yol açabilir.
Aşırı Akım ve Aşırı Isı Koruması: IC içinde yerleşik koruma devreleri, anormal durumlarda gücü keserek daha büyük hasarları önler.

Arıza Senaryoları ve Teşhis

PM8150B entegresinde meydana gelen fiziksel hasar, lehim çatlağı, iç kısa devre veya termal hasar durumunda şarj sistemi ciddi şekilde etkilenir. Teknisyenlerin dikkat etmesi gereken belirtiler şunlardır:

Cihaz şarja takıldığında hiç reaksiyon vermeme (ekran kapalı, LED yanmıyor)
Şarj göstergesi belirli bir yüzdeye ulaştıktan sonra aniden durma
Cihazın ısınması ancak batarya dolmaması
Rastgele yeniden başlatma (reboot) döngüleri şarj sırasında
VBUS veya VBAT hatlarında anormal voltaj düşümü

Kritik Not: PMIC değişimi son derece hassas bir işlemdir. Entegrenin altındaki BGA (Ball Grid Array) lehim yapısı, doğru ısı profili olmadan kolayca hasar görebilir. Sıcak hava tabancası ile 350°C – 380°C arası profil önerilir. Yeniden lehimleme sonrası X-ray kontrolü yapılması tavsiye edilir.

3. Şarj Bölümü – BQ25619 Batarya Şarj IC

2 BQ25619 – Batarya Şarj Kontrolörü

BQ25619, Texas Instruments tarafından üretilen ve Redmi 13C anakartında batarya şarj sürecinin doğrudan kontrolünden sorumlu olan özel amaçlı bir entegre devredir. Bu IC, PMIC’ten gelen güçü alarak bataryaya uygun şarj profili uygular; sabit akım (CC) ve sabit voltaj (CV) aşamalarını yönetir.

BQ25619 Pin Tanımlamaları ve Fonksiyonları

Pin / Hat	Fonksiyon	Normal Voltaj	Arıza Etkisi
`VBUS`	USB şarj giriş voltajı	4.8V – 5.2V	Şarj başlamaz, cihaz tepki vermez
`VBAT`	Batarya bağlantı çıkışı	3.7V – 4.4V	Batarya dolmaz, sistem güçsüz kalır
`BAT_ID`	Batarya tanımlama / algılama	0.6V – 1.2V	Batarya tanınmaz, şarj durur
`NTC`	Sıcaklık sensörü girişi	~10kΩ @ 25°C	Aşırı ısı algısı, şarj durması
`ILIM`	Akım limit kontrolü	0.4V – 0.7V	Yavaş şarj veya şarj durması
`VCHG`	Şarj voltajı regülasyonu	~4.2V	Yetersiz/ fazla voltaj, batarya hasarı

Şarj Durması ile İlgili BQ25619 Arıza Modları

BQ25619 entegresinde meydana gelen arızalar, şarjın otomatik durmasına yol açan en sık rastlanan kök nedenlerden biridir. Teknisyenlerin karşılaşabileceği başlıca arıza modları şunlardır:

İç Kısa Devre: Entegrenin iç yapısında VBUS ile GND arasında oluşan kısa devre, entegrenin kendini korumak amacıyla şarj işlemini durdurmasına neden olur. Multimetre ile VBUS-GND direnci ölçüldüğünde 0Ω veya çok düşük değer (10Ω altı) görülür.
Termal Hasar: Aşırı ısınma sonucu entegrenin iç bağlantıları açılabilir (open circuit). Bu durumda VBUS girişi olmasına rağmen VBAT çıkışında voltaj görülmez.
BAT_ID Hat Hatası: BQ25619, bataryanın orijinal ve sağlıklı olduğunu BAT_ID hattı üzerinden algılar. Bu hat kopuk veya direnç değeri dış aralıkta ise şarj başlamaz veya başladıktan kısa süre sonra durur.
NTC Hat Bozukluğu: Sıcaklık sensörü devresindeki açık devre, entegreye sürekli “aşırı sıcaklık” sinyali göndererek şarjın durmasına yol açar.

Profesyonel İpucu: BQ25619 değişimi öncesinde mutlaka VBUS hattında kısa devre olup olmadığı kontrol edilmelidir. Eğer VBUS’ta kısa devre mevcutsa, sadece entegre değiştirmek yetersiz kalacak; MOSFETler ve kondansatörler de incelenmelidir.

4. Batarya Konnektörü Analizi

3 Batarya FPC Konnektörü – Fiziksel Bağlantı Bütünlüğü

Batarya konnektörü, anakart ile batarya arasındaki fiziksel ve elektriksel köprüdür. Redmi 13C’de kullanılan FPC (Flexible Printed Circuit) konnektör yapısı, darbelere ve sıvı temasına karşı diğer modellere göre daha hassastır. Şarjın otomatik durması sorununda bu konnektörün göz ardı edilmemesi gerekir.

Kontrol Edilmesi Gereken Parametreler

Pim Oksidasyonu: Nem, ter veya sıvı teması sonucu konnektör pimlerinde yeşil/beyaz oksit tabakası oluşabilir. Bu oksit tabakası, yüksek akım geçişinde ani voltaj düşümüne ve şarj durmasına neden olur.
Mekanik Gevşeklik: Batarya değişimi sırasında konnektör kilit mekanizması zarar görebilir. Gevşek bağlantı, titreşim sırasında anlık kopmalara yol açarak şarjın kesilmesine neden olur.
Kir ve Toz Birikimi: Özellikle ceplerde taşınan cihazlarda konnektör yuvasına toz ve kumaş parçacıkları girebilir. Bu yabancı maddeler, iletkenliği azaltarak yüksek direnç oluşturur.
FPC Kablosu Hasarı: Batarya üzerindeki FPC kablosunda katlama, yırtılma veya iç iletken kopması, VBAT veya BAT_ID sinyallerinin kesintiye uğramasına neden olabilir.

Temizlik ve Onarım Protokolü

Cihazı tamamen kapatın ve bataryayı fiziksel olarak çıkarın.
PCB temizleyici (isopropil alkol %99) ve yumuşak bir fırça ile konnektör yuvasını temizleyin.
Multimetre ile her bir pinin anakart üzerindeki karşılık gelen noktaya sürekliliğini (continuity) test edin.
Konnektör kilit mekanizmasının sağlam olduğundan emin olun. Kırık kilit varsa konnektör değişimi şarttır.
Temizlik sonrası 10-15 dakika kuruma süresi verin, nemli konnektör kısa devre riski taşır.

5. USB Port Bölümü – Fiziksel Giriş Noktası

5 JUSB1 – USB Type-C Konnektör

Redmi 13C’nin şarj giriş noktası olan JUSB1 kodlu USB Type-C konnektörü, hem fiziksel hem de elektriksel olarak şarj zincirinin ilk halkasıdır. Bu konnektörde meydana gelen hasarlar, şarjın otomatik durmasına yol açan en basit ancak en sık gözden kaçan arıza nedenlerindendir.

Sık Karşılaşılan USB Port Arızaları

Arıza Tipi	Görsel Belirti	Elektriksel Etki	Onarım Yöntemi
Mekanik Hasar	Port içi bükülme, plastik parça kırılması	VBUS pimi temas etmiyor, şarj başlamaz	Konnektör değişimi
Oksidasyon	Pimlerde kararma, yeşilimsi tabaka	Yüksek kontakt direnci, ani voltaj düşümü	Kontakt spreyi ve mekanik temizlik
Lehim Çatlağı	Görsel olarak belirgin olmayabilir	Aralıklı temas, şarj dur-kalk yapar	Yeniden lehimleme veya konnektör değişimi
Sıvı Hasarı	Korozyon izleri, beyaz kristal birikimi	Kısa devre veya açık devre	Ultrasonik temizlik + konnektör değişimi
Toz ve Kir	Port içinde görünür yabancı cisim	Zayıf temas, düşük şarj akımı	Kompresli hava ve fırçalama

USB Port Kontrol Prosedürü

Teknisyenlerin USB portu değerlendirirken izlemesi gereken sistematik adımlar şunlardır:

Görsel İnceleme: Büyüteç altında portun iç yapısı incelenir. Pim hizalaması, oksidasyon ve mekanik hasar kontrol edilir.
Mekanik Test: Şarj kablosu takıldığında “tık” sesi duyulmalı ve kablo gevşek olmamalıdır. Gevşeklik, portun iç kısmında yıpranma olduğunu gösterir.
Voltaj Ölçümü: Konnektörün VBUS pinleri (genellikle A9, B9 veya A4, B4 konumlarında) üzerinde şarj kablosu takılıyken 4.8V – 5.2V arası voltaj ölçülmelidir.
Direnç Ölçümü: Cihaz kapalıyken VBUS ile GND arası direnç ölçülür. Normal değer 300kΩ üzeri olmalıdır. Çok düşük değerler kısa devre işaretidir.
Mikroskobik İnceleme: 10x-20x büyütme altında lehim noktaları kontrol edilir. Çatlak veya soğuk lehim tespit edilirse yeniden lehimleme yapılır.

6. VBUS ve Güç Yolu – MOSFET Kontrol Devresi

6 PQ303 ve PQ304 – VBUS MOSFETleri

VBUS hattı, USB portundan gelen şarj voltajının anakart üzerindeki diğer bileşenlere güvenli bir şekilde dağıtılmasını sağlayan kritik bir güç yoludur. Redmi 13C anakartında bu yol, PQ303 ve PQ304 kodlu iki adet N-kanal veya P-kanal MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) tarafından kontrol edilmektedir.

MOSFETlerin Rolü ve Çalışma Prensibi

MOSFETler, VBUS hattında anahtarlama elemanı olarak görev yapar. Normal çalışma durumunda:

Şarj kablosu takıldığında, VBUS voltajı MOSFETlerin gate pinine ulaşır.
Gate voltajı eşik değerini (threshold voltage) aştığında MOSFet iletime geçer (ON durumu).
VBUS voltajı, MOSFET üzerinden PMIC ve BQ25619’e iletilir.
Aşırı akım veya ters voltaj durumunda MOSFET kendini kapatır (OFF durumu) ve sistemi korur.

MOSFET Arıza Modları ve Teşhis

Arıza Modu	Teknik Tanım	Ölçüm Bulgusu	Şarj Etkisi
Drain-Source Kısa Devre	MOSFET iç iletken kanalı kısa devre olmuş	D-S arası 0Ω – 5Ω	Şarj başlar ancak aşırı akım nedeniyle PMIC koruma devreye girer ve şarj durur
Gate Hasarı	Gate yalıtkanlığı bozulmuş	Gate-Source diyot testi anormal	MOSFet sürekli OFF veya ON kalır, şarj kontrolsüz veya hiç olmaz
Açık Devre (Open)	İç bağlantı kopmuş	D-S arası yüksek direnç / sonsuz	VBUS BQ25619’e ulaşmaz, şarj hiç başlamaz
Vbus-GND Kısa Devre	MOSFET veya paralel kondansatör kısa devre	VBUS hattında 0Ω direnç	Şarj adaptörü devreyi koruma moduna alır, şarj olmaz

MOSFET Test Prosedürü

Cihazı kapatın ve bataryayı çıkarın.
Multimetreyi diyot test moduna alın (bazı multimetrelerde buzzer/continuity modu da kullanılabilir).
PQ303 ve PQ304 üzerinde Drain-Source, Gate-Source ve Gate-Drain arası diyot testi yapın.
Normal bir N-kanal MOSFET için: Source-Drain ters kutuplama durumunda ~0.5V – 0.7V okunmalıdır.
0V (kısa devre) veya OL (açık devre) okunması, MOSFET değişimini gerektirir.
MOSFET değişimi sonrası, VBUS hattının GND’ye kısa devre olmadığını tekrar kontrol edin.

Dikkat: MOSFET değişiminde kullanılan yedek parçanın orijinal part numarası ve özellikleriyle birebir uyumlu olması gerekir. Farklı RDS(on) değerine sahip bir MOSFET, ısınma ve verimlilik kaybına neden olabilir.

7. Batarya ve Güç IC – JEITA Termistör Devresi

7 Batarya Sıcaklık İzleme ve JEITA Uyumluluğu

Modern lityum-iyon bataryalar, güvenlik nedeniyle sıcaklık aralığı dışında şarj edilmemelidir. Redmi 13C’de bu güvenlik mekanizması, JEITA (Japan Electronics and Information Technology Industries Association) standardına uygun bir termistör (sıcaklığa duyarlı direnç) devresi ile sağlanır. Batarya paketi içinde yer alan NTC (Negative Temperature Coefficient) termistör, batarya sıcaklığını sürekli izler ve bu bilgiyi BQ25619 şarj IC’sine iletir.

Termistör Çalışma Prensibi

NTC termistörler, sıcaklık arttıkça direnç değerini düşüren bileşenlerdir. 25°C oda sıcaklığında tipik değeri yaklaşık 10kΩ civarındadır. BQ25619, NTC pininden okuduğu voltaj değerini iç tablolarla karşılaştırarak batarya sıcaklığını hesaplar:

Soğuk Bölge

< 0°C

Normal Bölge

0°C – 45°C

Sıcak Bölge

45°C – 60°C

Aşırı Sıcak

> 60°C

Normal bölge dışına çıkıldığında BQ25619 otomatik olarak şarjı durdurur veya şarj akımını azaltır. Bu, şarjın otomatik durmasına yol açan en yaygın yazılımsal/koruma kaynaklı nedenlerden biridir.

Termistör Devresi Arıza Senaryoları

NTC Açık Devre: Termistör kablosu kopmuş veya konnektörde temas yoksa, BQ25619 “sonsuz sıcaklık” veya “bilinmeyen durum” algılar ve şarjı durdurur.
NTC Kısa Devre: Termistörün kendisi veya paralelindeki bir kondansatör kısa devre olursa, “aşırı sıcaklık” algılanır ve şarj durur.
Yanlış Termistör Değeri: Batarya değişimi sırasında farklı NTC değerine sahip (örneğin 100kΩ yerine 10kΩ) bir batarya takılırsa, BQ25619 yanlış sıcaklık okuması yapar.
BQ25619 İç NTC Okuma Hatası: Entegrenin kendi iç ADC (Analog-Digital Converter) devresi hasar görmüşse, gerçek sıcaklık ne olursa olsun yanlış değer okunabilir.

Termistör Test Prosedürü

Batarya konnektöründen NTC pinini (genellikle BAT_ID’nin yanındaki pin) izole edin.
Multimetreyi direnç ölçüm moduna alın.
25°C ortamda ~10kΩ (±%10 tolerans) okunmalıdır.
Termistörü parmaklarınızla ısıtın; direnç değerinin düştüğünü gözlemleyin (NTC doğrulaması).
Direnç değeri sabit kalıyorsa veya 0Ω/sonsuz okunuyorsa, termistör veya bağlantı hattı arızalıdır.

8. Saat ve Reset IC – U700 CLK

8 U700 CLK – Sistem Saati ve Reset Sinyali Üreticisi

Anakart üzerindeki U700 kodlu Clock and Reset IC, şarj sisteminin doğrudan bir parçası gibi görünmese de, sistem stabilitesi açısından kritik bir rol oynar. Bu entegre, işlemci (MediaTek MT6769V), PMIC ve diğer alt sistemlere gerekli olan saat (clock) sinyallerini ve reset sinyallerini üretir.

Saat/Reset IC’nin Şarj Sistemine Etkisi

U700 arızalı veya yanlış frekans ürettiğinde şunlar yaşanabilir:

Sistem Kararsızlığı: İşlemci düzgün clock sinyali alamadığında, şarj durumunu izleyen yazılım modülleri (firmware) düzgün çalışmaz. Bu, şarjın rastgele durmasına neden olabilir.
Boot Loop: Cihaz şarj sırasında sürekli yeniden başlatma döngüsüne girer. Her yeniden başlatmada şarj işlemi kesilir.
Auto Restart: Cihaz şarjdayken beklenmedik şekilde kapanıp açılır. Bu durumda kullanıcı “şarj duruyor” şikayetiyle servise başvurur.
I2C/SPI Haberleşme Hatası: PMIC ve BQ25619 arasındaki dijital haberleşme, doğru clock referansına bağlıdır. U700 arızası bu haberleşmeyi bozabilir.

U700 Teşhis İpuçları

U700 arızası şüphesi varsa şu belirtiler aranmalıdır:

Cihaz şarja takılıyken periyodik olarak titreme veya ekran flaş yapıyor mu?
Oscilloskop ile U700 çıkış pinlerinde clock sinyali var mı? (Tipik değerler: 26MHz, 32.768kHz)
Reset sinyali (RESET_N) normal seviyede mi? (Yüksek: ~1.8V, düşük: ~0V)
Cihaz şarjda değilken normal çalışıyor ancak şarjdayken sorun mu çıkıyor? (Bu, güç yönetimi ile clock arasındaki etkileşimi işaret eder)

Uzman Notu: U700 değişimi, BGA lehimleme gerektirebilir ve oldukça hassastır. Değişim öncesinde mutlaka saat sinyalleri oscilloskop ile doğrulanmalıdır. Yanlış teşhis, gereksiz ve maliyetli bir komponent değişimine yol açabilir.

9. Topraklama Bölümü – GND Bütünlüğü

9 Toprak Noktaları ve Referans Potansiyel

Elektronik devrelerde toprak (GND – Ground), tüm voltaj ölçümlerinin referans noktasıdır. Redmi 13C anakartında dağıtılmış olan çoklu toprak noktaları, farklı alt sistemlerin stabil çalışması için hayati öneme sahiptir. Özellikle şarj devresinde yüksek akım geçtiğinden, toprak bağlantılarındaki herhangi bir zayıflama ciddi sorunlara yol açar.

Zayıf Toprak Bağlantısının Etkileri

Voltaj Referans Kayması: Zayıf toprak, VBUS ve VBAT ölçümlerinin yanlış okunmasına neden olur. BQ25619, gerçekte normal olan bir voltajı “yüksek” veya “düşük” olarak algılayabilir.
Şarj Akımı Dalgalanması: GND’deki istikrarsızlık, şarj akımının dalgalanmasına ve ani kesintilere neden olur.
EMI/RFI Girişimi: Zayıf topraklama, elektromanyetik girişimlere karşı duyarlılığı artırır. Bu, özellikle şarj sırasında radyo frekans girişimlerinin şarj IC’sini etkilemesine yol açabilir.
Aşırı Isınma: Yüksek dirençli toprak bağlantıları, geçen akımın bir kısmını ısı enerjisine dönüştürerek lokal ısınmaya neden olur. Bu ısınma, NTC sensörünü tetikleyerek şarj durmasına yol açabilir.

Toprak Kontrol Prosedürü

Anakart üzerindeki büyük GND padlerini (genellikle gümüş renkli, geniş alanlar) görsel olarak inceleyin. Oksidasyon veya korozyon var mı?
Multimetre buzzer modunda, anakartın farklı noktalarındaki GND padleri arası sürekliliği test edin. Tüm noktalar arasında 0Ω okunmalıdır.
Özellikle USB port GND’si, batarya konnektör GND’si ve PMIC GND’si arasındaki iletişimi kontrol edin.
Şasi GND’si (cihazın metal çerçevesi) ile anakart GND’si arasındaki bağlantıyı ölçün. Kopuk bağlantı, ESD ve topraklama sorunlarına yol açar.
Şüpheli bir GND hattı varsa, jumper wire ile bypass bağlantısı yaparak sorunun GND kaynaklı olup olmadığını teyit edin.

10. Önemli Voltaj Değerleri – Referans Tablosu

Aşağıdaki tablo, Redmi 13C anakart şarj devresinde ölçülenmesi gereken kritik voltaj ve direnç değerlerini içermektedir. Bu değerler, teşhis sürecinde karşılaştırma referansı olarak kullanılmalıdır.

Parametre	Sembol	Normal Değer Aralığı	Ölçüm Koşulu	Anormal Okuma Anlamı
USB Giriş Voltajı	`VBUS`	4.8V – 5.2V	Şarj kablosu takılı, cihaz açık veya kapalı	Şarj adaptörü, kablo veya USB port arızası
Batarya Voltajı	`VBAT`	3.7V – 4.4V	Batarya konnektörü üzerinden doğrudan ölçüm	Batarya arızalı veya konnektör sorunu
Batarya ID Voltajı	`BAT_ID`	0.6V – 1.2V	Cihaz kapalı, batarya takılı	Batarya tanınmıyor, şarj başlamaz veya durur
NTC Direnç Değeri	`NTC`	~10kΩ @ 25°C	Cihaz kapalı, batarya takılı	Sıcaklık algı hatası, şarj koruma modu
Şarj Regülasyon Voltajı	`VCHG`	~4.2V	Şarj aktif, batarya %50 civarı	BQ25619 regülasyon hatası, batarya hasarı riski
Akım Limit Referansı	`ILIM`	0.4V – 0.7V	Şarj aktif	Yetersiz akım, yavaş şarj veya şarj durması
PMU Ana Rail	`1.8V / 3.3V`	±%5 tolerans	Cihaz açık veya şarjda	PMIC arızası, sistem çalışmaz

Ölçüm Güvenliği: Voltaj ölçümleri yapılırken multimetrenin doğru DC voltaj aralığında olduğundan emin olun. Yanlış aralık (örneğin AC veya yüksek voltaj aralığı), hassas devrelerin zarar görmesine veya yanlış okumalara neden olabilir.

11. Kontrol Noktaları – Sistematik Teşhis Adımları

Redmi 13C şarj durması sorununda verimli bir teşhis için aşağıdaki kontrol noktaları sırasıyla ve disiplinli bir şekilde uygulanmalıdır. Bu sıra, basit ve maliyetsiz kontrollerden karmaşık komponent değişimlerine doğru ilerler.

Sıra	Kontrol Noktası	Yöntem	Beklenen Sonuç	Arıza Durumunda Aksiyon
1	Şarj IC Girişi (VBUS)	Multimetre DC voltaj	4.8V – 5.2V	USB port, kablo veya adaptör kontrolü
2	Batarya Konnektörü ve Batarya Voltajı	Multimetre DC voltaj	3.7V – 4.4V	Batarya veya konnektör değişimi
3	Şarj IC Çıkışı (VBAT)	Multimetre DC voltaj (şarjda)	3.7V – 4.4V (yükselmeli)	BQ25619 arızası, entegre değişimi
4	NTC Direnç Değeri	Multimetre direnç (Ω)	~10kΩ @ 25°C	Termistör veya bağlantı hattı kontrolü
5	VBUS MOSFETleri (PQ303, PQ304)	Diyot testi / direnç ölçümü	Normal MOSFET karakteristiği	MOSFET değişimi
6	USB Port ve Kablo	Görsel + mekanik + voltaj	Sağlam yapı, stabil voltaj	Port temizliği veya değişimi
7	Kısa Devre Kontrolü	Multimetre buzzer / direnç	VBUS-GND: >300kΩ	Kısa devre kaynağı tespiti ve onarımı
8	Batarya Sağlık Durumu	Batarya test cihazı / yazılım	Kapasite >%80, IR normal	Batarya değişimi

12. Muhtemel Arıza Nedenleri – Kapsamlı Liste

Redmi 13C şarj durması şikayetinin altında yatabilecek tüm olası donanımsal ve yazılımsal nedenler aşağıda sınıflandırılmıştır. Her bir neden, teşhis olasılığı (sıklık) ve onarım maliyeti açısından değerlendirilmiştir.

Arıza Nedeni	Kategori	Sıklık	Teşhis Zorluğu	Onarım Maliyeti
Arızalı Şarj IC (BQ25619)	Entegre	Çok Yüksek	Orta	Yüksek (BGA değişim)
Hasarlı USB Port veya Kablo	Fiziksel / Mekanik	Yüksek	Düşük	Düşük – Orta
Kötü Batarya veya Konnektör	Batarya / FPC	Yüksek	Düşük	Düşük – Orta
Aşırı Isınma (NTC Yüksek Sıcaklık Algısı)	Koruma / Sensör	Orta	Orta	Düşük
Şarj Hattında Kısa Devre	Güç Yolu	Orta	Yüksek	Orta – Yüksek
Arızalı VBUS MOSFET (PQ303/PQ304)	Transistör	Orta	Orta	Orta
Yazılım Hatası veya Sistem Hatası	Yazılım / Firmware	Düşük	Düşük	Çok Düşük (Flash)
Arızalı PMIC (PM8150B)	Entegre	Düşük	Yüksek	Çok Yüksek
Saat / Reset IC (U700) Arızası	Entegre	Çok Düşük	Yüksek	Yüksek

13. Gerekli Alet ve Ekipmanlar – Profesyonel Servis Seti

Redmi 13C anakart şarj devresi üzerinde profesyonel ve güvenilir onarım yapabilmek için aşağıdaki alet ve ekipman setinin tamamlanmış olması gerekir. Eksik ekipman, hem teşhis hatalarına hem de bileşen hasarına yol açabilir.

Ekipman	Kullanım Amacı	Önerilen Özellikler	Kritiklik
Dijital Multimetre	Voltaj, direnç, süreklilik ölçümü	True RMS, otomatik aralık, diyot testi	Zorunlu
DC Güç Kaynağı	Anakart harici besleme, akım limitli test	0-30V, 0-5A, akım sınırlama	Zorunlu
Lehim İstasyonu	Konnektör ve SMD komponent lehimleme	Dijital sıcaklık kontrolü, 80W+	Zorunlu
Sıcak Hava Tabancası	BGA entegre değişimi (PMIC, BQ25619)	850W+, programlanabilir profil, nozul seti	Zorunlu
USB Güç Ölçer	Şarj voltajı, akımı, wattı gerçek zamanlı izleme	0-20V, 0-5A, ekranlı	Tavsiye Edilir
Cımbız Seti	SMD komponent manipülasyonu	ESD güvenli, çeşitli uç kalınlıkları	Zorunlu
PCB Temizleyici	Flux kalıntısı, oksit ve kir temizliği	Isopropil alkol %99, ultrasonik banyo	Tavsiye Edilir
Büyüteç / Mikroskop	Görsel inceleme, lehim kontrolü	10x-45x, LED aydınlatmalı	Zorunlu
Oscilloskop	Saat sinyali, voltaj dalgalanması analizi	50MHz+, 2 kanal	İleri Seviye
BGA Reballing Seti	Entegre altı bilye düzenleme	Stencil, solder ball, flux	İleri Seviye

14. Teşhis Akış Şeması – Adım Adım Karar Ağacı

Aşağıdaki akış şeması, Redmi 13C şarj durması sorununda teknisyenlerin izlemesi gereken sistematik karar ağacını göstermektedir. Bu akış şeması, gereksiz komponent değişimini önleyerek hem zaman hem de maliyet tasarrufu sağlar.

BAŞLA – Cihazı şarja takın ve VBUS voltajını kontrol edin (4.8V – 5.2V)

⬇

HAYIRVBUS yok veya düşük

⬇

Şarj Adaptörü / Kablo / USB Port Kontrolü

EVETVBUS normal

⬇

Batarya Voltajını Kontrol Et (3.7V – 4.4V)

⬇

HAYIRBatarya voltajı düşük veya yok

⬇

Batarya / Konnektör Kontrolü ve Değişimi

EVETBatarya voltajı normal

⬇

Şarj IC Çıkışını Kontrol Et (VBAT şarjda yükselmeli)

⬇

HAYIRVBAT çıkışı yok / sabit

⬇

BQ25619 / VBUS MOSFET / Kısa Devre Kontrolü → Entegre Değişimi

EVETVBAT çıkışı normal

⬇

NTC Direnç Değerini Kontrol Et (~10kΩ @ 25°C)

⬇

HAYIRNTC anormal

⬇

Termistör / Batarya / Bağlantı Hattı Değişimi

OKNTC normal

⬇

Kısa Devre Kontrolü (VBUS-GND >300kΩ)

⬇

BULUNDUKısa devre var

⬇

Kısa Devre Kaynağını Tespit Et ve Onar (MOSFET / Kondansatör / IC)

OKKısa devre yok

⬇

Yazılım Güncellemesi ve Fabrika Ayarları Testi

⬇

DEĞİŞİM YOKYazılım çözüm olmadı

⬇

Arızalı Komponenti Değiştir (PMIC / BQ25619 / U700)

OKSorun çözüldü

⬇

ŞARJ NORMAL ✓ – Cihazı 2-3 saat test şarjına bırakın

15. Adım Adım Onarım Prosedürü – Uygulama Kılavuzu

15.1 Hazırlık ve Güvenlik Aşaması

Antistatik bileklik takın ve ESD mat üzerinde çalışın.
Cihazı tamamen kapatın. Eğer cihaz açılmıyorsa, batarya konnektörünü sökerek fiziksel güç kesintisi sağlayın.
Tüm vidaları manyetik mat üzerinde organize bir şekilde saklayın.
Anakartı şasiden dikkatlice ayırın; anten kablolarını ve flex kabloları zarar vermeden çıkarın.

15.2 Görsel ve Mekanik İnceleme

10x-20x büyütme altında anakartı tarayın. Yanmış komponent, korozyon, çatlak veya soğuk lehim arayın.
USB portunu mekanik olarak test edin. Gevşeklik veya kırık parça varsa port değişimine karar verin.
Batarya konnektörü ve FPC kablosunu inceleyin. Pimlerde oksidasyon varsa temizleyin.

15.3 Voltaj ve Direnç Ölçümleri

Multimetre ile VBUS hattını ölçün (şarj kablosu takılı). 4.8V-5.2V beklenir.
Batarya konnektörü üzerinden VBAT, BAT_ID ve NTC değerlerini kaydedin.
VBUS ile GND arası direnç ölçümü yapın. 300kΩ altı değerler kısa devre işaretidir.
BQ25619 üzerinden VBAT çıkışını şarj sırasında izleyin. Voltaj sabit kalıyorsa entegre arızalıdır.

15.4 Komponent Değişim Protokolleri

USB Port Değişimi

Lehim istasyonu ile eski portun pinlerinden lehim alın. Sıcak hava tabancası (300°C, orta hava akışı) ile portu ısıtarak yerinden çıkarın. Yeni portu hizalayarak lehimleyin; VBUS ve GND pinlerine ek lehim takviyesi yapın.

BQ25619 Değişimi

Entegreyi çevreleyen küçük SMD komponentleri (kondansatörler, dirençler) korumak için termal bant ile kaplayın. Sıcak hava tabancasını 350°C-380°C arası, düşük hava akışı modunda ayarlayın. Entegreyi ısıtarak kaldırın. PCB’yi temizleyip yeni entegreyi BGA stencil kullanarak reball edin ve yerleştirin. Soğuma sürecinde PCB’ye baskı uygulayın.

MOSFET Değişimi

PQ303 ve PQ304, genellikle SOT-23 veya benzeri küçük paketlerdedir. Cımbız ve lehim pompası ile eski MOSFET’i çıkarın. Yeni MOSFET’in pin hizalamasına dikkat edin. Gate, Source, Drain pinlerini karıştırmak cihaza zarar verir.

15.5 Test ve Kalibrasyon

Onarım sonrası anakartı şasiye monte etmeden önce “bench test” yapın.
Harici DC güç kaynağı ile anakartı besleyin ve şarj akımını izleyin.
USB güç ölçer ile şarj voltajı, akımı ve watt değerlerini kaydedin.
Cihazı tam montajdan önce en az 30 dakika şarj testine tabi tutun.
Şarj sırasında anakart ısı dağılımını termal kamera veya IR termometre ile kontrol edin. Lokal ısınma, gizli bir kısa devre veya yanlış komponent seçimini işaret edebilir.

16. Teknisyen Notları ve En İyi Uygulamalar

16.1 Orijinal Parça Kullanımı

Redmi 13C gibi modern akıllı telefonlarda, özellikle PMIC ve şarj entegreleri gibi kritik bileşenlerde orijinal (OEM) parça kullanımı zorunludur. İmitasyon veya yan sanayi entegreler, farklı iç yapı, tolerans ve termal özelliklere sahip olabilir. Bu durum, şarjın durması sorununu çözmek yerine yeni arızalara yol açabilir. Orijinal parça tedariki için yetkili distribütörler veya güvenilir yedek parça tedarikçileri tercih edilmelidir.

16.2 Orijinal Şarj Aleti ve Kablo

Kullanıcının şikayetini teyit ederken, her zaman orijinal Xiaomi şarj adaptörü ve USB-C kablo kullanın. Üçüncü parti veya hasarlı kablolar, voltaj dalgalanması veya yetersiz akım nedeniyle şarjın durmasına neden olabilir. Bu durumda cihaz sağlam olmasına rağmen “arızalı” teşhisi konulabilir. Test ortamında 5V/2A stabil bir adaptör bulundurun.

16.3 USB Port Düzenli Temizliği

Teknik servislerde rutin bakım hizmeti olarak USB port temizliği önerilmelidir. Kompresli hava, yumuşak fırça ve izopropil alkol ile ayda bir yapılan temizlik, oksidasyon ve kir birikimini önler. Bu basit önlem, şarj durması şikayetlerinin önemli bir kısmını ortadan kaldırabilir.

16.4 Su Hasarı Kontrolü

Şarj durması şikayetiyle gelen her cihazda su hasarı (water damage) olasılığı göz önünde bulundurulmalıdır. Su hasarı, BQ25619, MOSFETler ve konnektörler arasında kısa devre veya korozyon oluşturarak şarjın durmasına neden olur. Ultrasonik temizlik (PCB cleaner ile) ve kurutma işlemi, komponent değişiminden önce mutlaka uygulanmalıdır.

16.5 Yazılım Güncellemesi

Donanımsal arıza tespit edilemeden önce, cihazın en güncel MIUI / HyperOS yazılımına sahip olduğundan emin olun. Xiaomi’nin şarj algoritması ve pil yönetimi firmware güncellemeleri ile değişebilir. Eski yazılım sürümlerinde bilinen şarj durması bug’ları olabilir. Fabrika ayarlarına sıfırlama (factory reset) sonrası test yapılması tavsiye edilir.

16.6 Test Sonrası Komponent Değişimi

Her komponent değişiminden önce ve sonra detaylı test kaydı tutun. “Değiştir ve umarım olur” yaklaşımı, hem maliyetli hem de profesyonellikten uzaktır. Her değişim adımında voltaj, direnç ve akım değerlerini kaydedin. Bu kayıtlar, gelecekte benzer arızalar için değerli bir veri tabanı oluşturur.

17. Sonuç ve Değerlendirme

Redmi 13C (2404ARN45I) modelinde karşılaşılan “şarj otomatik duruyor” sorunu, tek başına basit bir batarya veya kablo değişimi ile çözülebilecek bir arıza olmaktan çok, anakart düzeyinde sistematik bir teşhis gerektiren multifaktöriyel bir problemdir. Bu makalede detaylı olarak incelenen PMIC PM8150B güç yönetim entegresi, BQ25619 batarya şarj kontrolörü, VBUS MOSFETleri (PQ303/PQ304), JEITA termistör devresi, saat/reset IC (U700) ve topraklama bütünlüğü; sorunun kök nedenlerini oluşturan başlıca bileşenlerdir.

Teknik servis uzmanlarının bu kılavuzu kullanarak izlemesi gereken temel prensip, “en basitten en karmaşığa” doğru ilerleyen bir eliminasyon stratejisidir. USB portu, batarya ve kablo gibi dışsal faktörler öncelikle kontrol edilmeli; ardından voltaj ve direnç ölçümleri ile anakart üzerindeki hatalı bölge daraltılmalıdır. BGA entegre değişimleri (PMIC, BQ25619), tüm diğer olasılıklar elendiğinde son çare olarak düşünülmelidir.

Profesyonel onarım ortamlarında, her teşhis adımının dokümante edilmesi, kullanılan yedek parçaların orijinalliğinin garanti altına alınması ve onarım sonrası kapsamlı test protokollerinin uygulanması; hem müşteri memnuniyeti hem de servis itibarı açısından kritik öneme sahiptir. Redmi 13C şarj durması sorunu, doğru teşhis ve onarım teknikleri uygulandığında %95’in üzerinde başarı oranıyla çözülebilir bir arızadır.

Akademik Değerlendirme: Bu çalışma, akıllı telefon anakart şemalarının teknik analizi ve sistematik arıza teşhisi alanında, pratik teknik servis uygulamaları ile teorik elektronik bilgisini birleştiren kapsamlı bir kaynak niteliğindedir. Voltaj değerleri, komponent spesifikasyonları ve teşhis akış şemaları; benzer mimariye sahip MediaTek ve Qualcomm platformlu cihazlar için de genişletilebilir bir çerçeve sunmaktadır.

Kaynak ve Referans

Bu teknik makalede kullanılan anakart şema analizi, voltaj değerleri ve onarım prosedürleri;

www.ceptelefonutamirkursu.com

adresindeki profesyonel cep telefonu tamir eğitim materyalleri ve teknik servis dokümantasyonlarından derlenmiştir.

Devamını Oku

Xiaomi 15 DFT Pro Bootloader Açarken Sustu: Kioxia UFS Çip Riski ve JTAG Kurtarma Rehberi

Mayıs 21, 2026

Xiaomi 15 DFT Pro Bootloader Açarken Sustu: Kioxia UFS Çip Riski ve JTAG Kurtarma Rehberi

İçindekiler

1. Giriş ve Problem Tanımı
2. Xiaomi 15 Donanım Analizi ve UFS Çip Tespiti
3. DFT Pro Bootloader Açma Sürecindeki Riskler
4. EDL Mod ve Kioxia UFS Uyumsuzluğu
5. Güvenli Kurtarma Protokolü
6. JTAG ile UFS Müdahale ve Kurtarma Yöntemi
7. Sonuç ve Uzman Önerileri
8. Kaynakça ve Referanslar

1. Giriş ve Problem Tanımı

Xiaomi 15 serisi, Qualcomm Snapdragon 8 Elite işlemci platformu ve gelişmiş UFS 4.0 depolama mimarisiyle piyasaya sürülen amiral gemisi cihazlardan biridir. Teknik servis ortamlarında sıkça karşılaşılan senaryolardan biri, DFT Pro gibi profesyonel yazılım araçları kullanılarak bootloader kilidinin açılmaya çalışılması sırasında cihazın brick olmasıdır. Bu durum, cihazın tamamen sustuğu, ekran görüntüsü vermediği ve herhangi bir moda geçiş yapamadığı anlamına gelir.

Bu makalede, Xiaomi 15 cihazında DFT Pro ile bootloader açma işlemi sırasında yaşanan yazılımsal çöküşün ardındaki Kioxia UFS çip uyumsuzluğu riskini, EDL (Emergency Download Mode) mod üzerinden yazılım atma tehlikelerini ve nihai kurtarma yöntemi olan JTAG (Joint Test Action Group) müdahalesini teknik servis uzmanı perspektifinden derinlemesine analiz edeceğiz.

Kritik Uyarı: Cihazı fiziksel olarak sökmeden, anakart üzerindeki UFS çip üreticisini tespit etmeden EDL modda herhangi bir yazılım işlemi (Read Info dahil) yapmak, cihazın kalıcı olarak kullanılamaz hale gelmesine neden olabilir.

2. Xiaomi 15 Donanım Analizi ve UFS Çip Tespiti

Xiaomi 15 serisinde farklı üretim partilerinde farklı UFS (Universal Flash Storage) çip üreticileri kullanılmaktadır. Bu durum, teknik servis operasyonlarında hayati öneme sahiptir çünkü her üreticinin EDL moddaki davranış biçimi farklılık göstermektedir.

2.1. UFS Çip Üreticileri ve Risk Sınıflandırması

A Skyhnix (SKhynix) – GÜVENLİ

EDL modda DFT Pro ile yazılım atma işlemleri stabil çalışır. Bootloader kurtarma yüksek başarı oranına sahiptir.

B Samsung Sec (Samsung Electronics) – GÜVENLİ

Samsung üretimi UFS çipler, EDL protokolleriyle uyumlu çalışır. Yazılımsal kurtarma mümkündür.

C Micron Technology – GÜVENLİ

Micron UFS çiplerinde EDL üzerinden yazılım atma işlemleri standart prosedürlere uygundur.

D Kioxia (Toshiba Memory) – YÜKSEK RİSK

Özellikle TH önekli model kodlarına sahip Kioxia UFS çiplerinde EDL modda yazılım atma işlemi, çipin firmware seviyesinde çökmesine ve cihazın kalıcı hard brick olmasına neden olur.

2.2. UFS Çip Tespit Prosedürü

Cihazı EDL moda almadan önce aşağıdaki fiziksel inceleme adımları mutlaka uygulanmalıdır:

Cihazın arka kapağını profesyonel ısıtma istasyonu yardımıyla sökün.
Anakartı chassis’den dikkatlice ayırın.
Anakartın arka yüzeyindeki termal bandı ve grafit levhası kaldırın.
UFS çip üzerindeki laser mark kodunu optik büyüteç veya mikroskop ile okuyun.
Kodun ilk iki karakterini not edin: TH ile başlıyorsa bu Kioxia üretimidir.

Teknik Not: Kioxia UFS çiplerinde EDL loader’ın çip kontrolörüne uyguladığı voltaj ve komut protokolleri, çipin native firmware yapısıyla çatışma oluşturur. Bu durum, çipin boot sektörünün tamamen silinmesine ve sonrasında hiçbir yazılımsal aracın çipe erişememesine yol açar.

3. DFT Pro Bootloader Açma Sürecindeki Riskler

DFT Pro, Qualcomm tabanlı cihazlarda bootloader kilidi kaldırma, IMEI repair ve yazılım atma işlemlerinde yaygın olarak kullanılan profesyonel bir box sistemdir. Ancak Xiaomi 15 gibi en yeni nesil UFS 4.0 mimarisine sahip cihazlarda, kullanılan UFS çip üreticisine bağlı olarak farklı davranışlar sergiler.

3.1. Bootloader Açma Sürecindeki Kritik Noktalar

Preloader Bölgesi: Bootloader açma işlemi sırasında DFT Pro, cihazın preloader bölgesine müdahale eder. Bu bölge, UFS çipin ilk sektörlerinde yer alır.
Partition Table: GPT (GUID Partition Table) yapısı yeniden yazılırken, Kioxia çiplerinde özel kontrolör komutları gerekebilir.
Voltage Fluctuation: Yazılım atma sırasında oluşan voltaj dalgalanmaları, Kioxia çiplerin dayanıksız olduğu senaryolarda çipin resetlenmesine neden olur.

Brick Mekanizması: DFT Pro ile bootloader açma işlemi başarısız olduğunda cihaz sustuğunda, bu durum genellikle UFS çipin boot bölgesinin (Bootloader1, Bootloader2, UFS Firmware) zarar görmesi anlamına gelir. Kioxia çiplerde bu hasar geri döndürülemez niteliktedir.

4. EDL Mod ve Kioxia UFS Uyumsuzluğu

EDL (Emergency Download Mode), Qualcomm işlemcili cihazlarda 9008 portu üzerinden çalışan acil yazılım yükleme modudur. Teknik servisler cihaz brick olduğunda ilk başvurdukları yöntemdir. Ancak Xiaomi 15 + Kioxia kombinasyonunda bu yöntem kesinlikle önerilmemektedir.

4.1. EDL Modda Read Info Bile Tehlikelidir

Teknik servis uzmanlarının sık yaptığı hata, cihazı EDL moda alarak sadece Read Info (cihaz bilgisi okuma) işlemi yapmayı denemeleridir. Ancak Kioxia UFS çiplerde:

Read Info işlemi bile çip ile iletişim kurmak için loader gönderir.
Gönderilen loader, Kioxia kontrolör firmware’iyle uyumsuzluk gösterir.
Loader çipin test moduna geçişini tetikleyebilir ve bu moddan çıkış mümkün olmayabilir.
Sonuç: Cihaz bilgisi okunamadan çip tamamen kilitlenir.

Akademik Perspektif: UFS 4.0 spesifikasyonunda, farklı üreticilerin kontrolör mimarileri arasında tam standartizasyon bulunmamaktadır. Qualcomm’un EDL protokolü genellikle Samsung ve SKhynix çiplerinin kontrolör yapısına optimize edilmiştir. Kioxia’nın özel kontrolör komut seti (özellikle TH serisi çiplerde), standart EDL loader’larla çakışma oluşturur.

4.2. Yazılım Atma (Flash) Riski

EDL mod üzerinden komple yazılım (firmware) atma işlemi, Kioxia çiplerde şu sıralamayla felakete yol açar:

DFT Pro, 9008 portundan Qualcomm’un sahara/firehose protokolünü başlatır.
Firehose loader, UFS çipin kontrolörüne init komutu gönderir.
Kioxia kontrolörü, beklenmeyen komut setiyle karşılaşınca hata durumuna (fatal error) geçer.
Çip, kendi firmware’ini koruma amaçlı kilitler (write protection + controller lock).
Cihaz hard brick olur ve EDL mod dahil hiçbir moda yanıt vermez.
USB 9008 portu bile kaybolabilir.

5. Güvenli Kurtarma Protokolü

Xiaomi 15 cihazında DFT Pro işlemi sonrası sustuğunda izlenmesi gereken bilimsel ve sistematik yaklaşım aşağıdaki gibidir:

5.1. Faz 1: Donanımsal Tespit (Hardware Identification Phase)

Adım 1: Cihazı tamamen sökün. Batarya konnektörünü ayırın.

Adım 2: Anakartı çıkarın ve arka yüzeydeki termal çözümü (grafit levha, termal macun, bakır bant) temizleyin.

Adım 3: UFS çip üzerindeki laser mark kodunu okuyun.

Adım 4: Kod analizi:

H9... veya SK... → SKhynix (Güvenli)
K9... veya KL... → Samsung (Güvenli)
MT... veya JY... → Micron (Güvenli)
TH... veya TC... → Kioxia (Yüksek Risk)

5.2. Faz 2: Karar Aşaması (Decision Matrix)

Web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

UFS Üretici	EDL Mod	JTAG	Başarı Olasılığı
SKhynix	UYGUN	Gerekmez	%95+
Samsung Sec	UYGUN	Gerekmez	%95+
Micron	UYGUN	Gerekmez	%90+
Kioxia (TH…)	KESİNLİKLE YASAK	ZORUNLU	%40-70

6. JTAG ile UFS Müdahale ve Kurtarma Yöntemi

Kioxia UFS çiplerde yaşanan hard brick olaylarında, yazılımsal yöntemler tamamen devre dışı kaldığından, donanımsal debug yöntemi olan JTAG (Joint Test Action Group) protokolü devreye girer. Bu yöntem, çipin fiziksel test noktalarından (TP – Test Points) doğrudan iletişim kurarak, çipin firmware seviyesinde müdahaleye olanak tanır.

6.1. JTAG Müdahale Prensipleri

JTAG kurtarma işlemi, teknik servis ortamlarında yüksek hassasiyet gerektiren bir operasyondur:

Test Point Tespiti: Xiaomi 15 anakartı üzerindeki JTAG test noktaları (TCK, TMS, TDI, TDO, TRST, GND) mikroskop altında tespit edilir.
Direct UFS Access: JTAG arayüzü, Qualcomm işlemciyi bypass ederek doğrudan UFS çipin kontrolörüne erişim sağlar.
Firmware Re-initialization: Kioxia çipin kilitlenmiş firmware’i, JTAG üzerinden özel komutlarla resetlenir ve yeniden initialize edilir.
Boot Sector Repair: Hasar görmüş boot sektörleri, JTAG ile doğrudan hex düzeyinde onarılabilir.

6.2. Kullanılan Ekipmanlar

JTAG Box: Medusa Pro, EasyJTAG Plus, Z3X JTAG veya Octoplus JTAG
Mikroskop: Trinoküler stereo mikroskop (minimum 10x-40x zoom)
İnce Uçlu Lehim: 0.02mm veya thinner jumper wire
UFS Protokol Bilgisi: Kioxia TH serisi çiplerin özel JTAG komut seti

6.3. JTAG Kurtarma Adımları

Anakart üzerindeki JTAG test noktaları temizlenir ve flux uygulanır.
JTAG kabloları ilgili TP noktalarına lehimlenir.
JTAG box, Kioxia UFS çip tanımını manuel olarak yükler.
Çipin debug moduna alınması için özel init komutu gönderilir.
Çipin firmware dump’ı alınır (eğer okunabilir durumdaysa).
Boot sektörleri onarılır veya sağlam bir dump ile replace edilir.
Çip yeniden başlatılır ve cihaz EDL modunu görebilir hale getirilir.
Ardından standart EDL prosedürü ile yazılım atılır.

Uzman Uyarısı: JTAG işlemi, anakart üzerinde fiziksel müdahale gerektirdiği için cihaz garanti dışı kalır. Ayrıca başarı oranı %40-70 arasında değişmekte olup, bu işlem sonrası bile cihaz tam fonksiyonelliğe kavuşmayabilir. Düzelme ihtimali varken gereksiz risk alınmamalıdır.

7. Sonuç ve Uzman Önerileri

Xiaomi 15 cihazında DFT Pro ile bootloader açma işlemi sonrası yaşanan brick olayı, teknik servis operasyonlarında ciddi bir vaka çalışması niteliğindedir. Bu senaryodan çıkarılması gereken temel dersler şunlardır:

7.1. Altın Kurallar

Asla Tahmin Yürütmeyin: Cihazı EDL moda almadan önce mutlaka anakartı söküp UFS çip üreticisini tespit edin.
Kioxia = Kırmızı Alarm: TH ile başlayan Kioxia çiplerde EDL mod tamamen yasaktır.
Read Info Tehlikelidir: Kioxia çiplerde sadece bilgi okuma bile çipi kilitleyebilir.
JTAG Son Çare: Yazılımsal kurtarma şansı varken JTAG’a başvurmayın, ancak Kioxia’da JTAG zorunludur.
Risk Yönetimi: Düzelme ihtimali varken cihazı susturacak işlemlerden kaçının.

7.2. Teknik Servis Operasyonel Akış Şeması

Önerilen operasyonel akış:

Cihaz Sustu →

Anakart Sökme →

Termal Bandı Kaldırma →

UFS Çip Kodu Okuma →

Üretici Tespiti →

Karar Aşaması (EDL veya JTAG) → Uygulama.

Son Söz: Teknik servis uzmanı olarak cihaz sahibinin verdiği “ücreti neyse öderim” sözü, bizim teknik sorumluluğumuzu ortadan kaldırmaz. Her cihaz, potansiyel bir kurtarma hikayesidir. Ancak bu hikayenin sonunu belirleyen, uzmanın donanım bilgisi ve metodolojik disiplinidir. Kioxia çiplerde EDL denemek, kurtarılabilir bir cihazı sonsuza dek kaybetmek anlamına gelir.

8. Kaynakça ve Referanslar

Bu teknik makale, cep telefonu onarımı ve yazılım kurtarma alanındaki akademik ve sektörel kaynaklardan derlenmiştir. Detaylı eğitimler ve güncel teknik dokümantasyon için:

Kaynak: www.ceptelefonutamirkursu.com – Cep Telefonu Tamir Kursu Teknik Eğitim Merkezi

Yayın Tarihi: 21 Mayıs 2026 |

Son Güncelleme: 21 Mayıs 2026 |

Teknik Seviye: Uzman |

Kategori: Xiaomi Servis Kursu

Devamını Oku

Bir yanıt yazın

Yorum yapabilmek için oturum açmalısınız.

Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi

Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi

Redmi K30S Şebeke Çekmiyor Sorunu

İçindekiler

1. Sorun Tanımı ve Belirtiler

Sık Görülen Belirtiler:

2. Anakart Görsel Analizi ve Renk Kodları

Anakart Üzerindeki Renk Kodları ve Anlamları:

LB_PA_OUT & LB_PA

SDR_TX0_MB2

SDR_TX0_LB2

GSM_HB_TXOUT

QLN_PRX_B1_n1M

SDR_TX0_MB1

3. Anten Yollari ve Bağlantı Noktaları

Anakart Üzerindeki Kritik Anten Bağlantıları:

4. RF Devre Bileşenleri

Anakart Üzerindeki Temel RF Bileşenleri:

5. Ölçüm Noktaları ve Voltaj Değerleri

RF Devreleri DC Voltaj Ölçüm Noktaları (Cihaz Açık, Şebeke Arama Modunda)

RF Sinyal Yolu Continuity Testi:

6. Adım Adım Tamir Prosedürü

7. Sık Karşılaşılan Sorunlar ve Çözümleri

8. Test ve Kalite Kontrol

Tamir Sonrası Test Prosedürü:

1. Servis Modu Test (*#*#4636#*#*)

2. Field Test Mode (*#*#6484#*#*)

3. Pratik Kullanım Testi

Mert_Egitim

Benzer İçerik

Redmi 13C (2404ARN45I) Şarj Kesilmesi Sorunu

İçindekiler

1. Giriş ve Sorun Tanımı

2. Güç Kaynağı Bölümü – PMIC PM8150B

1 PMIC PM8150B – Ana Güç Dağıtım Merkezi

PM8150B Temel Fonksiyonları

Arıza Senaryoları ve Teşhis

3. Şarj Bölümü – BQ25619 Batarya Şarj IC

2 BQ25619 – Batarya Şarj Kontrolörü

BQ25619 Pin Tanımlamaları ve Fonksiyonları

Şarj Durması ile İlgili BQ25619 Arıza Modları

4. Batarya Konnektörü Analizi

3 Batarya FPC Konnektörü – Fiziksel Bağlantı Bütünlüğü

Kontrol Edilmesi Gereken Parametreler

Temizlik ve Onarım Protokolü

5. USB Port Bölümü – Fiziksel Giriş Noktası

5 JUSB1 – USB Type-C Konnektör

Sık Karşılaşılan USB Port Arızaları

USB Port Kontrol Prosedürü

6. VBUS ve Güç Yolu – MOSFET Kontrol Devresi

6 PQ303 ve PQ304 – VBUS MOSFETleri

MOSFETlerin Rolü ve Çalışma Prensibi

MOSFET Arıza Modları ve Teşhis

MOSFET Test Prosedürü

7. Batarya ve Güç IC – JEITA Termistör Devresi

7 Batarya Sıcaklık İzleme ve JEITA Uyumluluğu

Termistör Çalışma Prensibi

Termistör Devresi Arıza Senaryoları

Termistör Test Prosedürü

8. Saat ve Reset IC – U700 CLK

8 U700 CLK – Sistem Saati ve Reset Sinyali Üreticisi

Saat/Reset IC’nin Şarj Sistemine Etkisi

U700 Teşhis İpuçları

9. Topraklama Bölümü – GND Bütünlüğü

9 Toprak Noktaları ve Referans Potansiyel

Zayıf Toprak Bağlantısının Etkileri

Toprak Kontrol Prosedürü

10. Önemli Voltaj Değerleri – Referans Tablosu

11. Kontrol Noktaları – Sistematik Teşhis Adımları

12. Muhtemel Arıza Nedenleri – Kapsamlı Liste

13. Gerekli Alet ve Ekipmanlar – Profesyonel Servis Seti

14. Teşhis Akış Şeması – Adım Adım Karar Ağacı

15. Adım Adım Onarım Prosedürü – Uygulama Kılavuzu

15.1 Hazırlık ve Güvenlik Aşaması

15.2 Görsel ve Mekanik İnceleme

15.3 Voltaj ve Direnç Ölçümleri

15.4 Komponent Değişim Protokolleri

USB Port Değişimi

BQ25619 Değişimi

MOSFET Değişimi

1. Servis Modu Test (##4636##)

2. Field Test Mode (##6484##)
