Redmi 13C (2404ARN45I) Şarj Kesilmesi Sorunu







Redmi 13C (2404ARN45I) Şarj Kesilmesi Sorunu

📅 Yayın Tarihi: 25 Mayıs 2026

🔧 Model: Redmi 13C (2404ARN45I)⚡ Sorun: Şarj Otomatik Duruyor

🎓 Seviye: İleri Teknik Servis

1. Giriş ve Sorun Tanımı

Redmi 13C (Model Kodu: 2404ARN45I), piyasaya sürüldüğü günden bu yana uygun fiyat segmentinde güçlü bir kullanıcı kitlesine ulaşmış popüler bir akıllı telefon modelidir. Ancak teknik servis ortamlarında sıklıkla karşılaşılan “şarj otomatik olarak duruyor” veya “charging stops automatically” şikayeti, bu cihazın anakart düzeyinde detaylı bir teşhis gerektiren karmaşık bir sorundur.

Bu makalede, Redmi 13C modelinin şarj kesilmesi arızasının kök nedenlerini anakart şeması üzerinden sistematik olarak analiz edeceğiz. Qualcomm PM8150B PMIC (Power Management IC), BQ25619 batarya şarj entegresi, VBUS güç yolu MOSFETleri, JEITA termistör devresi ve saat/reset sinyalleri gibi kritik bileşenlerin fonksiyonları, normal çalışma voltajları, arıza senaryoları ve profesyonel onarım teknikleri detaylı bir şekilde incelenecektir.

Teknik servis uzmanları için hazırlanan bu kılavuz, sadece arıza teşhisi değil; aynı zamanda preemptive maintenance (önleyici bakım) stratejileri, komponent değişim protokolleri ve kalibrasyon adımlarını da kapsamaktadır. Makale boyunca verilen voltaj değerleri, kontrol noktaları ve akış şemaları, gerçek dünya onarım senaryolarında doğrudan uygulanabilir niteliktedir.

ESD Uyarısı: Bu cihaz üzerinde çalışmadan önce mutlaka antistatik bileklik takılmalı, ESD güvenli çalışma ortamı sağlanmalı ve bileşenler statik elektrikten korunmalıdır. PMIC ve şarj entegreleri statik hasara karşı son derece hassastır.

2. Güç Kaynağı Bölümü – PMIC PM8150B

1 PMIC PM8150B – Ana Güç Dağıtım Merkezi

Redmi 13C anakartının kalbinde yer alan Qualcomm PM8150B Power Management IC (Entegre Güç Yönetim Devresi), cihazın tüm alt sistemlerine düzenli ve stabil güç dağıtımından sorumlu temel bir bileşendir. Bu entegre devre, bataryadan gelen ham gücü (VBAT) ve USB üzerinden gelen şarj voltajını (VBUS) işleyerek; işlemci, bellek, ekran, kamera ve iletişim modülleri için gerekli olan farklı voltaj seviyelerini üretir.

PM8150B Temel Fonksiyonları

  • VBAT Girişi: Bataryadan gelen 3.7V – 4.4V aralığındaki voltajı alır ve sistem için gerekli rail voltajlarına dönüştürür.
  • VBUS Girişi: USB şarj portundan gelen 4.8V – 5.2V voltajı regüle eder ve şarj kontrolörüne (BQ25619) iletir.
  • Rail Voltajı Üretimi: 1.8V, 3.3V, 0.8V gibi farklı seviyelerde stabilize çıkışlar sağlar.
  • Güç Sıralama (Power Sequencing): Sistem açılırken bileşenlere güç verilme sırasını kontrol eder. Yanlış sıralama boot loop veya şarj durması sorunlarına yol açabilir.
  • Aşırı Akım ve Aşırı Isı Koruması: IC içinde yerleşik koruma devreleri, anormal durumlarda gücü keserek daha büyük hasarları önler.

Arıza Senaryoları ve Teşhis

PM8150B entegresinde meydana gelen fiziksel hasar, lehim çatlağı, iç kısa devre veya termal hasar durumunda şarj sistemi ciddi şekilde etkilenir. Teknisyenlerin dikkat etmesi gereken belirtiler şunlardır:

  • Cihaz şarja takıldığında hiç reaksiyon vermeme (ekran kapalı, LED yanmıyor)
  • Şarj göstergesi belirli bir yüzdeye ulaştıktan sonra aniden durma
  • Cihazın ısınması ancak batarya dolmaması
  • Rastgele yeniden başlatma (reboot) döngüleri şarj sırasında
  • VBUS veya VBAT hatlarında anormal voltaj düşümü
Kritik Not: PMIC değişimi son derece hassas bir işlemdir. Entegrenin altındaki BGA (Ball Grid Array) lehim yapısı, doğru ısı profili olmadan kolayca hasar görebilir. Sıcak hava tabancası ile 350°C – 380°C arası profil önerilir. Yeniden lehimleme sonrası X-ray kontrolü yapılması tavsiye edilir.

3. Şarj Bölümü – BQ25619 Batarya Şarj IC

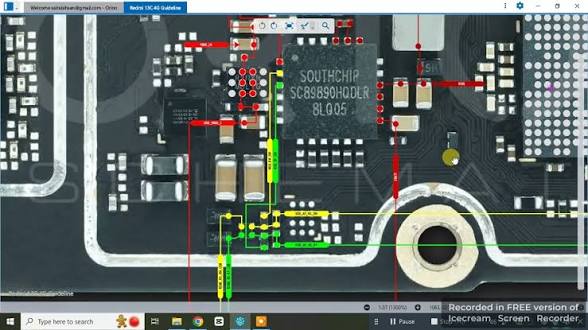

2 BQ25619 – Batarya Şarj Kontrolörü

BQ25619, Texas Instruments tarafından üretilen ve Redmi 13C anakartında batarya şarj sürecinin doğrudan kontrolünden sorumlu olan özel amaçlı bir entegre devredir. Bu IC, PMIC’ten gelen güçü alarak bataryaya uygun şarj profili uygular; sabit akım (CC) ve sabit voltaj (CV) aşamalarını yönetir.

BQ25619 Pin Tanımlamaları ve Fonksiyonları

Pin / HatFonksiyonNormal VoltajArıza Etkisi
VBUSUSB şarj giriş voltajı4.8V – 5.2VŞarj başlamaz, cihaz tepki vermez
VBATBatarya bağlantı çıkışı3.7V – 4.4VBatarya dolmaz, sistem güçsüz kalır
BAT_IDBatarya tanımlama / algılama0.6V – 1.2VBatarya tanınmaz, şarj durur
NTCSıcaklık sensörü girişi~10kΩ @ 25°CAşırı ısı algısı, şarj durması
ILIMAkım limit kontrolü0.4V – 0.7VYavaş şarj veya şarj durması
VCHGŞarj voltajı regülasyonu~4.2VYetersiz/ fazla voltaj, batarya hasarı

Şarj Durması ile İlgili BQ25619 Arıza Modları

BQ25619 entegresinde meydana gelen arızalar, şarjın otomatik durmasına yol açan en sık rastlanan kök nedenlerden biridir. Teknisyenlerin karşılaşabileceği başlıca arıza modları şunlardır:

  1. İç Kısa Devre: Entegrenin iç yapısında VBUS ile GND arasında oluşan kısa devre, entegrenin kendini korumak amacıyla şarj işlemini durdurmasına neden olur. Multimetre ile VBUS-GND direnci ölçüldüğünde 0Ω veya çok düşük değer (10Ω altı) görülür.
  2. Termal Hasar: Aşırı ısınma sonucu entegrenin iç bağlantıları açılabilir (open circuit). Bu durumda VBUS girişi olmasına rağmen VBAT çıkışında voltaj görülmez.
  3. BAT_ID Hat Hatası: BQ25619, bataryanın orijinal ve sağlıklı olduğunu BAT_ID hattı üzerinden algılar. Bu hat kopuk veya direnç değeri dış aralıkta ise şarj başlamaz veya başladıktan kısa süre sonra durur.
  4. NTC Hat Bozukluğu: Sıcaklık sensörü devresindeki açık devre, entegreye sürekli “aşırı sıcaklık” sinyali göndererek şarjın durmasına yol açar.
Profesyonel İpucu: BQ25619 değişimi öncesinde mutlaka VBUS hattında kısa devre olup olmadığı kontrol edilmelidir. Eğer VBUS’ta kısa devre mevcutsa, sadece entegre değiştirmek yetersiz kalacak; MOSFETler ve kondansatörler de incelenmelidir.

4. Batarya Konnektörü Analizi

3 Batarya FPC Konnektörü – Fiziksel Bağlantı Bütünlüğü

Batarya konnektörü, anakart ile batarya arasındaki fiziksel ve elektriksel köprüdür. Redmi 13C’de kullanılan FPC (Flexible Printed Circuit) konnektör yapısı, darbelere ve sıvı temasına karşı diğer modellere göre daha hassastır. Şarjın otomatik durması sorununda bu konnektörün göz ardı edilmemesi gerekir.

Kontrol Edilmesi Gereken Parametreler

  • Pim Oksidasyonu: Nem, ter veya sıvı teması sonucu konnektör pimlerinde yeşil/beyaz oksit tabakası oluşabilir. Bu oksit tabakası, yüksek akım geçişinde ani voltaj düşümüne ve şarj durmasına neden olur.
  • Mekanik Gevşeklik: Batarya değişimi sırasında konnektör kilit mekanizması zarar görebilir. Gevşek bağlantı, titreşim sırasında anlık kopmalara yol açarak şarjın kesilmesine neden olur.
  • Kir ve Toz Birikimi: Özellikle ceplerde taşınan cihazlarda konnektör yuvasına toz ve kumaş parçacıkları girebilir. Bu yabancı maddeler, iletkenliği azaltarak yüksek direnç oluşturur.
  • FPC Kablosu Hasarı: Batarya üzerindeki FPC kablosunda katlama, yırtılma veya iç iletken kopması, VBAT veya BAT_ID sinyallerinin kesintiye uğramasına neden olabilir.

Temizlik ve Onarım Protokolü

  1. Cihazı tamamen kapatın ve bataryayı fiziksel olarak çıkarın.
  2. PCB temizleyici (isopropil alkol %99) ve yumuşak bir fırça ile konnektör yuvasını temizleyin.
  3. Multimetre ile her bir pinin anakart üzerindeki karşılık gelen noktaya sürekliliğini (continuity) test edin.
  4. Konnektör kilit mekanizmasının sağlam olduğundan emin olun. Kırık kilit varsa konnektör değişimi şarttır.
  5. Temizlik sonrası 10-15 dakika kuruma süresi verin, nemli konnektör kısa devre riski taşır.

5. USB Port Bölümü – Fiziksel Giriş Noktası

5 JUSB1 – USB Type-C Konnektör

Redmi 13C’nin şarj giriş noktası olan JUSB1 kodlu USB Type-C konnektörü, hem fiziksel hem de elektriksel olarak şarj zincirinin ilk halkasıdır. Bu konnektörde meydana gelen hasarlar, şarjın otomatik durmasına yol açan en basit ancak en sık gözden kaçan arıza nedenlerindendir.

Sık Karşılaşılan USB Port Arızaları

Arıza TipiGörsel BelirtiElektriksel EtkiOnarım Yöntemi
Mekanik HasarPort içi bükülme, plastik parça kırılmasıVBUS pimi temas etmiyor, şarj başlamazKonnektör değişimi
OksidasyonPimlerde kararma, yeşilimsi tabakaYüksek kontakt direnci, ani voltaj düşümüKontakt spreyi ve mekanik temizlik
Lehim ÇatlağıGörsel olarak belirgin olmayabilirAralıklı temas, şarj dur-kalk yaparYeniden lehimleme veya konnektör değişimi
Sıvı HasarıKorozyon izleri, beyaz kristal birikimiKısa devre veya açık devreUltrasonik temizlik + konnektör değişimi
Toz ve KirPort içinde görünür yabancı cisimZayıf temas, düşük şarj akımıKompresli hava ve fırçalama

USB Port Kontrol Prosedürü

Teknisyenlerin USB portu değerlendirirken izlemesi gereken sistematik adımlar şunlardır:

  1. Görsel İnceleme: Büyüteç altında portun iç yapısı incelenir. Pim hizalaması, oksidasyon ve mekanik hasar kontrol edilir.
  2. Mekanik Test: Şarj kablosu takıldığında “tık” sesi duyulmalı ve kablo gevşek olmamalıdır. Gevşeklik, portun iç kısmında yıpranma olduğunu gösterir.
  3. Voltaj Ölçümü: Konnektörün VBUS pinleri (genellikle A9, B9 veya A4, B4 konumlarında) üzerinde şarj kablosu takılıyken 4.8V – 5.2V arası voltaj ölçülmelidir.
  4. Direnç Ölçümü: Cihaz kapalıyken VBUS ile GND arası direnç ölçülür. Normal değer 300kΩ üzeri olmalıdır. Çok düşük değerler kısa devre işaretidir.
  5. Mikroskobik İnceleme: 10x-20x büyütme altında lehim noktaları kontrol edilir. Çatlak veya soğuk lehim tespit edilirse yeniden lehimleme yapılır.

6. VBUS ve Güç Yolu – MOSFET Kontrol Devresi

6 PQ303 ve PQ304 – VBUS MOSFETleri

VBUS hattı, USB portundan gelen şarj voltajının anakart üzerindeki diğer bileşenlere güvenli bir şekilde dağıtılmasını sağlayan kritik bir güç yoludur. Redmi 13C anakartında bu yol, PQ303 ve PQ304 kodlu iki adet N-kanal veya P-kanal MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) tarafından kontrol edilmektedir.

MOSFETlerin Rolü ve Çalışma Prensibi

MOSFETler, VBUS hattında anahtarlama elemanı olarak görev yapar. Normal çalışma durumunda:

  • Şarj kablosu takıldığında, VBUS voltajı MOSFETlerin gate pinine ulaşır.
  • Gate voltajı eşik değerini (threshold voltage) aştığında MOSFet iletime geçer (ON durumu).
  • VBUS voltajı, MOSFET üzerinden PMIC ve BQ25619’e iletilir.
  • Aşırı akım veya ters voltaj durumunda MOSFET kendini kapatır (OFF durumu) ve sistemi korur.

MOSFET Arıza Modları ve Teşhis

Arıza ModuTeknik TanımÖlçüm BulgusuŞarj Etkisi
Drain-Source Kısa DevreMOSFET iç iletken kanalı kısa devre olmuşD-S arası 0Ω – 5ΩŞarj başlar ancak aşırı akım nedeniyle PMIC koruma devreye girer ve şarj durur
Gate HasarıGate yalıtkanlığı bozulmuşGate-Source diyot testi anormalMOSFet sürekli OFF veya ON kalır, şarj kontrolsüz veya hiç olmaz
Açık Devre (Open)İç bağlantı kopmuşD-S arası yüksek direnç / sonsuzVBUS BQ25619’e ulaşmaz, şarj hiç başlamaz
Vbus-GND Kısa DevreMOSFET veya paralel kondansatör kısa devreVBUS hattında 0Ω dirençŞarj adaptörü devreyi koruma moduna alır, şarj olmaz

MOSFET Test Prosedürü

  1. Cihazı kapatın ve bataryayı çıkarın.
  2. Multimetreyi diyot test moduna alın (bazı multimetrelerde buzzer/continuity modu da kullanılabilir).
  3. PQ303 ve PQ304 üzerinde Drain-Source, Gate-Source ve Gate-Drain arası diyot testi yapın.
  4. Normal bir N-kanal MOSFET için: Source-Drain ters kutuplama durumunda ~0.5V – 0.7V okunmalıdır.
  5. 0V (kısa devre) veya OL (açık devre) okunması, MOSFET değişimini gerektirir.
  6. MOSFET değişimi sonrası, VBUS hattının GND’ye kısa devre olmadığını tekrar kontrol edin.
Dikkat: MOSFET değişiminde kullanılan yedek parçanın orijinal part numarası ve özellikleriyle birebir uyumlu olması gerekir. Farklı RDS(on) değerine sahip bir MOSFET, ısınma ve verimlilik kaybına neden olabilir.

7. Batarya ve Güç IC – JEITA Termistör Devresi

7 Batarya Sıcaklık İzleme ve JEITA Uyumluluğu

Modern lityum-iyon bataryalar, güvenlik nedeniyle sıcaklık aralığı dışında şarj edilmemelidir. Redmi 13C’de bu güvenlik mekanizması, JEITA (Japan Electronics and Information Technology Industries Association) standardına uygun bir termistör (sıcaklığa duyarlı direnç) devresi ile sağlanır. Batarya paketi içinde yer alan NTC (Negative Temperature Coefficient) termistör, batarya sıcaklığını sürekli izler ve bu bilgiyi BQ25619 şarj IC’sine iletir.

Termistör Çalışma Prensibi

NTC termistörler, sıcaklık arttıkça direnç değerini düşüren bileşenlerdir. 25°C oda sıcaklığında tipik değeri yaklaşık 10kΩ civarındadır. BQ25619, NTC pininden okuduğu voltaj değerini iç tablolarla karşılaştırarak batarya sıcaklığını hesaplar:

Soğuk Bölge
< 0°C
Normal Bölge
0°C – 45°C
Sıcak Bölge
45°C – 60°C
Aşırı Sıcak
> 60°C

Normal bölge dışına çıkıldığında BQ25619 otomatik olarak şarjı durdurur veya şarj akımını azaltır. Bu, şarjın otomatik durmasına yol açan en yaygın yazılımsal/koruma kaynaklı nedenlerden biridir.

Termistör Devresi Arıza Senaryoları

  • NTC Açık Devre: Termistör kablosu kopmuş veya konnektörde temas yoksa, BQ25619 “sonsuz sıcaklık” veya “bilinmeyen durum” algılar ve şarjı durdurur.
  • NTC Kısa Devre: Termistörün kendisi veya paralelindeki bir kondansatör kısa devre olursa, “aşırı sıcaklık” algılanır ve şarj durur.
  • Yanlış Termistör Değeri: Batarya değişimi sırasında farklı NTC değerine sahip (örneğin 100kΩ yerine 10kΩ) bir batarya takılırsa, BQ25619 yanlış sıcaklık okuması yapar.
  • BQ25619 İç NTC Okuma Hatası: Entegrenin kendi iç ADC (Analog-Digital Converter) devresi hasar görmüşse, gerçek sıcaklık ne olursa olsun yanlış değer okunabilir.

Termistör Test Prosedürü

  1. Batarya konnektöründen NTC pinini (genellikle BAT_ID’nin yanındaki pin) izole edin.
  2. Multimetreyi direnç ölçüm moduna alın.
  3. 25°C ortamda ~10kΩ (±%10 tolerans) okunmalıdır.
  4. Termistörü parmaklarınızla ısıtın; direnç değerinin düştüğünü gözlemleyin (NTC doğrulaması).
  5. Direnç değeri sabit kalıyorsa veya 0Ω/sonsuz okunuyorsa, termistör veya bağlantı hattı arızalıdır.

8. Saat ve Reset IC – U700 CLK

8 U700 CLK – Sistem Saati ve Reset Sinyali Üreticisi

Anakart üzerindeki U700 kodlu Clock and Reset IC, şarj sisteminin doğrudan bir parçası gibi görünmese de, sistem stabilitesi açısından kritik bir rol oynar. Bu entegre, işlemci (MediaTek MT6769V), PMIC ve diğer alt sistemlere gerekli olan saat (clock) sinyallerini ve reset sinyallerini üretir.

Saat/Reset IC’nin Şarj Sistemine Etkisi

U700 arızalı veya yanlış frekans ürettiğinde şunlar yaşanabilir:

  • Sistem Kararsızlığı: İşlemci düzgün clock sinyali alamadığında, şarj durumunu izleyen yazılım modülleri (firmware) düzgün çalışmaz. Bu, şarjın rastgele durmasına neden olabilir.
  • Boot Loop: Cihaz şarj sırasında sürekli yeniden başlatma döngüsüne girer. Her yeniden başlatmada şarj işlemi kesilir.
  • Auto Restart: Cihaz şarjdayken beklenmedik şekilde kapanıp açılır. Bu durumda kullanıcı “şarj duruyor” şikayetiyle servise başvurur.
  • I2C/SPI Haberleşme Hatası: PMIC ve BQ25619 arasındaki dijital haberleşme, doğru clock referansına bağlıdır. U700 arızası bu haberleşmeyi bozabilir.

U700 Teşhis İpuçları

U700 arızası şüphesi varsa şu belirtiler aranmalıdır:

  1. Cihaz şarja takılıyken periyodik olarak titreme veya ekran flaş yapıyor mu?
  2. Oscilloskop ile U700 çıkış pinlerinde clock sinyali var mı? (Tipik değerler: 26MHz, 32.768kHz)
  3. Reset sinyali (RESET_N) normal seviyede mi? (Yüksek: ~1.8V, düşük: ~0V)
  4. Cihaz şarjda değilken normal çalışıyor ancak şarjdayken sorun mu çıkıyor? (Bu, güç yönetimi ile clock arasındaki etkileşimi işaret eder)
Uzman Notu: U700 değişimi, BGA lehimleme gerektirebilir ve oldukça hassastır. Değişim öncesinde mutlaka saat sinyalleri oscilloskop ile doğrulanmalıdır. Yanlış teşhis, gereksiz ve maliyetli bir komponent değişimine yol açabilir.

9. Topraklama Bölümü – GND Bütünlüğü

9 Toprak Noktaları ve Referans Potansiyel

Elektronik devrelerde toprak (GND – Ground), tüm voltaj ölçümlerinin referans noktasıdır. Redmi 13C anakartında dağıtılmış olan çoklu toprak noktaları, farklı alt sistemlerin stabil çalışması için hayati öneme sahiptir. Özellikle şarj devresinde yüksek akım geçtiğinden, toprak bağlantılarındaki herhangi bir zayıflama ciddi sorunlara yol açar.

Zayıf Toprak Bağlantısının Etkileri

  • Voltaj Referans Kayması: Zayıf toprak, VBUS ve VBAT ölçümlerinin yanlış okunmasına neden olur. BQ25619, gerçekte normal olan bir voltajı “yüksek” veya “düşük” olarak algılayabilir.
  • Şarj Akımı Dalgalanması: GND’deki istikrarsızlık, şarj akımının dalgalanmasına ve ani kesintilere neden olur.
  • EMI/RFI Girişimi: Zayıf topraklama, elektromanyetik girişimlere karşı duyarlılığı artırır. Bu, özellikle şarj sırasında radyo frekans girişimlerinin şarj IC’sini etkilemesine yol açabilir.
  • Aşırı Isınma: Yüksek dirençli toprak bağlantıları, geçen akımın bir kısmını ısı enerjisine dönüştürerek lokal ısınmaya neden olur. Bu ısınma, NTC sensörünü tetikleyerek şarj durmasına yol açabilir.

Toprak Kontrol Prosedürü

  1. Anakart üzerindeki büyük GND padlerini (genellikle gümüş renkli, geniş alanlar) görsel olarak inceleyin. Oksidasyon veya korozyon var mı?
  2. Multimetre buzzer modunda, anakartın farklı noktalarındaki GND padleri arası sürekliliği test edin. Tüm noktalar arasında 0Ω okunmalıdır.
  3. Özellikle USB port GND’si, batarya konnektör GND’si ve PMIC GND’si arasındaki iletişimi kontrol edin.
  4. Şasi GND’si (cihazın metal çerçevesi) ile anakart GND’si arasındaki bağlantıyı ölçün. Kopuk bağlantı, ESD ve topraklama sorunlarına yol açar.
  5. Şüpheli bir GND hattı varsa, jumper wire ile bypass bağlantısı yaparak sorunun GND kaynaklı olup olmadığını teyit edin.

10. Önemli Voltaj Değerleri – Referans Tablosu

Aşağıdaki tablo, Redmi 13C anakart şarj devresinde ölçülenmesi gereken kritik voltaj ve direnç değerlerini içermektedir. Bu değerler, teşhis sürecinde karşılaştırma referansı olarak kullanılmalıdır.

ParametreSembolNormal Değer AralığıÖlçüm KoşuluAnormal Okuma Anlamı
USB Giriş VoltajıVBUS4.8V – 5.2VŞarj kablosu takılı, cihaz açık veya kapalıŞarj adaptörü, kablo veya USB port arızası
Batarya VoltajıVBAT3.7V – 4.4VBatarya konnektörü üzerinden doğrudan ölçümBatarya arızalı veya konnektör sorunu
Batarya ID VoltajıBAT_ID0.6V – 1.2VCihaz kapalı, batarya takılıBatarya tanınmıyor, şarj başlamaz veya durur
NTC Direnç DeğeriNTC~10kΩ @ 25°CCihaz kapalı, batarya takılıSıcaklık algı hatası, şarj koruma modu
Şarj Regülasyon VoltajıVCHG~4.2VŞarj aktif, batarya %50 civarıBQ25619 regülasyon hatası, batarya hasarı riski
Akım Limit ReferansıILIM0.4V – 0.7VŞarj aktifYetersiz akım, yavaş şarj veya şarj durması
PMU Ana Rail1.8V / 3.3V±%5 toleransCihaz açık veya şarjdaPMIC arızası, sistem çalışmaz
Ölçüm Güvenliği: Voltaj ölçümleri yapılırken multimetrenin doğru DC voltaj aralığında olduğundan emin olun. Yanlış aralık (örneğin AC veya yüksek voltaj aralığı), hassas devrelerin zarar görmesine veya yanlış okumalara neden olabilir.

11. Kontrol Noktaları – Sistematik Teşhis Adımları

Redmi 13C şarj durması sorununda verimli bir teşhis için aşağıdaki kontrol noktaları sırasıyla ve disiplinli bir şekilde uygulanmalıdır. Bu sıra, basit ve maliyetsiz kontrollerden karmaşık komponent değişimlerine doğru ilerler.

SıraKontrol NoktasıYöntemBeklenen SonuçArıza Durumunda Aksiyon
1Şarj IC Girişi (VBUS)Multimetre DC voltaj4.8V – 5.2VUSB port, kablo veya adaptör kontrolü
2Batarya Konnektörü ve Batarya VoltajıMultimetre DC voltaj3.7V – 4.4VBatarya veya konnektör değişimi
3Şarj IC Çıkışı (VBAT)Multimetre DC voltaj (şarjda)3.7V – 4.4V (yükselmeli)BQ25619 arızası, entegre değişimi
4NTC Direnç DeğeriMultimetre direnç (Ω)~10kΩ @ 25°CTermistör veya bağlantı hattı kontrolü
5VBUS MOSFETleri (PQ303, PQ304)Diyot testi / direnç ölçümüNormal MOSFET karakteristiğiMOSFET değişimi
6USB Port ve KabloGörsel + mekanik + voltajSağlam yapı, stabil voltajPort temizliği veya değişimi
7Kısa Devre KontrolüMultimetre buzzer / dirençVBUS-GND: >300kΩKısa devre kaynağı tespiti ve onarımı
8Batarya Sağlık DurumuBatarya test cihazı / yazılımKapasite >%80, IR normalBatarya değişimi

12. Muhtemel Arıza Nedenleri – Kapsamlı Liste

Redmi 13C şarj durması şikayetinin altında yatabilecek tüm olası donanımsal ve yazılımsal nedenler aşağıda sınıflandırılmıştır. Her bir neden, teşhis olasılığı (sıklık) ve onarım maliyeti açısından değerlendirilmiştir.

Arıza NedeniKategoriSıklıkTeşhis ZorluğuOnarım Maliyeti
Arızalı Şarj IC (BQ25619)EntegreÇok YüksekOrtaYüksek (BGA değişim)
Hasarlı USB Port veya KabloFiziksel / MekanikYüksekDüşükDüşük – Orta
Kötü Batarya veya KonnektörBatarya / FPCYüksekDüşükDüşük – Orta
Aşırı Isınma (NTC Yüksek Sıcaklık Algısı)Koruma / SensörOrtaOrtaDüşük
Şarj Hattında Kısa DevreGüç YoluOrtaYüksekOrta – Yüksek
Arızalı VBUS MOSFET (PQ303/PQ304)TransistörOrtaOrtaOrta
Yazılım Hatası veya Sistem HatasıYazılım / FirmwareDüşükDüşükÇok Düşük (Flash)
Arızalı PMIC (PM8150B)EntegreDüşükYüksekÇok Yüksek
Saat / Reset IC (U700) ArızasıEntegreÇok DüşükYüksekYüksek

13. Gerekli Alet ve Ekipmanlar – Profesyonel Servis Seti

Redmi 13C anakart şarj devresi üzerinde profesyonel ve güvenilir onarım yapabilmek için aşağıdaki alet ve ekipman setinin tamamlanmış olması gerekir. Eksik ekipman, hem teşhis hatalarına hem de bileşen hasarına yol açabilir.

EkipmanKullanım AmacıÖnerilen ÖzelliklerKritiklik
Dijital MultimetreVoltaj, direnç, süreklilik ölçümüTrue RMS, otomatik aralık, diyot testiZorunlu
DC Güç KaynağıAnakart harici besleme, akım limitli test0-30V, 0-5A, akım sınırlamaZorunlu
Lehim İstasyonuKonnektör ve SMD komponent lehimlemeDijital sıcaklık kontrolü, 80W+Zorunlu
Sıcak Hava TabancasıBGA entegre değişimi (PMIC, BQ25619)850W+, programlanabilir profil, nozul setiZorunlu
USB Güç ÖlçerŞarj voltajı, akımı, wattı gerçek zamanlı izleme0-20V, 0-5A, ekranlıTavsiye Edilir
Cımbız SetiSMD komponent manipülasyonuESD güvenli, çeşitli uç kalınlıklarıZorunlu
PCB TemizleyiciFlux kalıntısı, oksit ve kir temizliğiIsopropil alkol %99, ultrasonik banyoTavsiye Edilir
Büyüteç / MikroskopGörsel inceleme, lehim kontrolü10x-45x, LED aydınlatmalıZorunlu
OscilloskopSaat sinyali, voltaj dalgalanması analizi50MHz+, 2 kanalİleri Seviye
BGA Reballing SetiEntegre altı bilye düzenlemeStencil, solder ball, fluxİleri Seviye

14. Teşhis Akış Şeması – Adım Adım Karar Ağacı

Aşağıdaki akış şeması, Redmi 13C şarj durması sorununda teknisyenlerin izlemesi gereken sistematik karar ağacını göstermektedir. Bu akış şeması, gereksiz komponent değişimini önleyerek hem zaman hem de maliyet tasarrufu sağlar.

BAŞLA – Cihazı şarja takın ve VBUS voltajını kontrol edin (4.8V – 5.2V)
HAYIRVBUS yok veya düşük
Şarj Adaptörü / Kablo / USB Port Kontrolü
EVETVBUS normal
Batarya Voltajını Kontrol Et (3.7V – 4.4V)
HAYIRBatarya voltajı düşük veya yok
Batarya / Konnektör Kontrolü ve Değişimi
EVETBatarya voltajı normal
Şarj IC Çıkışını Kontrol Et (VBAT şarjda yükselmeli)
HAYIRVBAT çıkışı yok / sabit
BQ25619 / VBUS MOSFET / Kısa Devre Kontrolü → Entegre Değişimi
EVETVBAT çıkışı normal
NTC Direnç Değerini Kontrol Et (~10kΩ @ 25°C)
HAYIRNTC anormal
Termistör / Batarya / Bağlantı Hattı Değişimi
OKNTC normal
Kısa Devre Kontrolü (VBUS-GND >300kΩ)
BULUNDUKısa devre var
Kısa Devre Kaynağını Tespit Et ve Onar (MOSFET / Kondansatör / IC)
OKKısa devre yok
Yazılım Güncellemesi ve Fabrika Ayarları Testi
DEĞİŞİM YOKYazılım çözüm olmadı
Arızalı Komponenti Değiştir (PMIC / BQ25619 / U700)
OKSorun çözüldü
ŞARJ NORMAL ✓ – Cihazı 2-3 saat test şarjına bırakın

15. Adım Adım Onarım Prosedürü – Uygulama Kılavuzu

15.1 Hazırlık ve Güvenlik Aşaması

  1. Antistatik bileklik takın ve ESD mat üzerinde çalışın.
  2. Cihazı tamamen kapatın. Eğer cihaz açılmıyorsa, batarya konnektörünü sökerek fiziksel güç kesintisi sağlayın.
  3. Tüm vidaları manyetik mat üzerinde organize bir şekilde saklayın.
  4. Anakartı şasiden dikkatlice ayırın; anten kablolarını ve flex kabloları zarar vermeden çıkarın.

15.2 Görsel ve Mekanik İnceleme

  1. 10x-20x büyütme altında anakartı tarayın. Yanmış komponent, korozyon, çatlak veya soğuk lehim arayın.
  2. USB portunu mekanik olarak test edin. Gevşeklik veya kırık parça varsa port değişimine karar verin.
  3. Batarya konnektörü ve FPC kablosunu inceleyin. Pimlerde oksidasyon varsa temizleyin.

15.3 Voltaj ve Direnç Ölçümleri

  1. Multimetre ile VBUS hattını ölçün (şarj kablosu takılı). 4.8V-5.2V beklenir.
  2. Batarya konnektörü üzerinden VBAT, BAT_ID ve NTC değerlerini kaydedin.
  3. VBUS ile GND arası direnç ölçümü yapın. 300kΩ altı değerler kısa devre işaretidir.
  4. BQ25619 üzerinden VBAT çıkışını şarj sırasında izleyin. Voltaj sabit kalıyorsa entegre arızalıdır.

15.4 Komponent Değişim Protokolleri

USB Port Değişimi

Lehim istasyonu ile eski portun pinlerinden lehim alın. Sıcak hava tabancası (300°C, orta hava akışı) ile portu ısıtarak yerinden çıkarın. Yeni portu hizalayarak lehimleyin; VBUS ve GND pinlerine ek lehim takviyesi yapın.

BQ25619 Değişimi

Entegreyi çevreleyen küçük SMD komponentleri (kondansatörler, dirençler) korumak için termal bant ile kaplayın. Sıcak hava tabancasını 350°C-380°C arası, düşük hava akışı modunda ayarlayın. Entegreyi ısıtarak kaldırın. PCB’yi temizleyip yeni entegreyi BGA stencil kullanarak reball edin ve yerleştirin. Soğuma sürecinde PCB’ye baskı uygulayın.

MOSFET Değişimi

PQ303 ve PQ304, genellikle SOT-23 veya benzeri küçük paketlerdedir. Cımbız ve lehim pompası ile eski MOSFET’i çıkarın. Yeni MOSFET’in pin hizalamasına dikkat edin. Gate, Source, Drain pinlerini karıştırmak cihaza zarar verir.

15.5 Test ve Kalibrasyon

  1. Onarım sonrası anakartı şasiye monte etmeden önce “bench test” yapın.
  2. Harici DC güç kaynağı ile anakartı besleyin ve şarj akımını izleyin.
  3. USB güç ölçer ile şarj voltajı, akımı ve watt değerlerini kaydedin.
  4. Cihazı tam montajdan önce en az 30 dakika şarj testine tabi tutun.
  5. Şarj sırasında anakart ısı dağılımını termal kamera veya IR termometre ile kontrol edin. Lokal ısınma, gizli bir kısa devre veya yanlış komponent seçimini işaret edebilir.

16. Teknisyen Notları ve En İyi Uygulamalar

16.1 Orijinal Parça Kullanımı

Redmi 13C gibi modern akıllı telefonlarda, özellikle PMIC ve şarj entegreleri gibi kritik bileşenlerde orijinal (OEM) parça kullanımı zorunludur. İmitasyon veya yan sanayi entegreler, farklı iç yapı, tolerans ve termal özelliklere sahip olabilir. Bu durum, şarjın durması sorununu çözmek yerine yeni arızalara yol açabilir. Orijinal parça tedariki için yetkili distribütörler veya güvenilir yedek parça tedarikçileri tercih edilmelidir.

16.2 Orijinal Şarj Aleti ve Kablo

Kullanıcının şikayetini teyit ederken, her zaman orijinal Xiaomi şarj adaptörü ve USB-C kablo kullanın. Üçüncü parti veya hasarlı kablolar, voltaj dalgalanması veya yetersiz akım nedeniyle şarjın durmasına neden olabilir. Bu durumda cihaz sağlam olmasına rağmen “arızalı” teşhisi konulabilir. Test ortamında 5V/2A stabil bir adaptör bulundurun.

16.3 USB Port Düzenli Temizliği

Teknik servislerde rutin bakım hizmeti olarak USB port temizliği önerilmelidir. Kompresli hava, yumuşak fırça ve izopropil alkol ile ayda bir yapılan temizlik, oksidasyon ve kir birikimini önler. Bu basit önlem, şarj durması şikayetlerinin önemli bir kısmını ortadan kaldırabilir.

16.4 Su Hasarı Kontrolü

Şarj durması şikayetiyle gelen her cihazda su hasarı (water damage) olasılığı göz önünde bulundurulmalıdır. Su hasarı, BQ25619, MOSFETler ve konnektörler arasında kısa devre veya korozyon oluşturarak şarjın durmasına neden olur. Ultrasonik temizlik (PCB cleaner ile) ve kurutma işlemi, komponent değişiminden önce mutlaka uygulanmalıdır.

16.5 Yazılım Güncellemesi

Donanımsal arıza tespit edilemeden önce, cihazın en güncel MIUI / HyperOS yazılımına sahip olduğundan emin olun. Xiaomi’nin şarj algoritması ve pil yönetimi firmware güncellemeleri ile değişebilir. Eski yazılım sürümlerinde bilinen şarj durması bug’ları olabilir. Fabrika ayarlarına sıfırlama (factory reset) sonrası test yapılması tavsiye edilir.

16.6 Test Sonrası Komponent Değişimi

Her komponent değişiminden önce ve sonra detaylı test kaydı tutun. “Değiştir ve umarım olur” yaklaşımı, hem maliyetli hem de profesyonellikten uzaktır. Her değişim adımında voltaj, direnç ve akım değerlerini kaydedin. Bu kayıtlar, gelecekte benzer arızalar için değerli bir veri tabanı oluşturur.

17. Sonuç ve Değerlendirme

Redmi 13C (2404ARN45I) modelinde karşılaşılan “şarj otomatik duruyor” sorunu, tek başına basit bir batarya veya kablo değişimi ile çözülebilecek bir arıza olmaktan çok, anakart düzeyinde sistematik bir teşhis gerektiren multifaktöriyel bir problemdir. Bu makalede detaylı olarak incelenen PMIC PM8150B güç yönetim entegresi, BQ25619 batarya şarj kontrolörü, VBUS MOSFETleri (PQ303/PQ304), JEITA termistör devresi, saat/reset IC (U700) ve topraklama bütünlüğü; sorunun kök nedenlerini oluşturan başlıca bileşenlerdir.

Teknik servis uzmanlarının bu kılavuzu kullanarak izlemesi gereken temel prensip, “en basitten en karmaşığa” doğru ilerleyen bir eliminasyon stratejisidir. USB portu, batarya ve kablo gibi dışsal faktörler öncelikle kontrol edilmeli; ardından voltaj ve direnç ölçümleri ile anakart üzerindeki hatalı bölge daraltılmalıdır. BGA entegre değişimleri (PMIC, BQ25619), tüm diğer olasılıklar elendiğinde son çare olarak düşünülmelidir.

Profesyonel onarım ortamlarında, her teşhis adımının dokümante edilmesi, kullanılan yedek parçaların orijinalliğinin garanti altına alınması ve onarım sonrası kapsamlı test protokollerinin uygulanması; hem müşteri memnuniyeti hem de servis itibarı açısından kritik öneme sahiptir. Redmi 13C şarj durması sorunu, doğru teşhis ve onarım teknikleri uygulandığında %95’in üzerinde başarı oranıyla çözülebilir bir arızadır.

Akademik Değerlendirme: Bu çalışma, akıllı telefon anakart şemalarının teknik analizi ve sistematik arıza teşhisi alanında, pratik teknik servis uygulamaları ile teorik elektronik bilgisini birleştiren kapsamlı bir kaynak niteliğindedir. Voltaj değerleri, komponent spesifikasyonları ve teşhis akış şemaları; benzer mimariye sahip MediaTek ve Qualcomm platformlu cihazlar için de genişletilebilir bir çerçeve sunmaktadır.

Kaynak ve Referans

Bu teknik makalede kullanılan anakart şema analizi, voltaj değerleri ve onarım prosedürleri;

www.ceptelefonutamirkursu.com

adresindeki profesyonel cep telefonu tamir eğitim materyalleri ve teknik servis dokümantasyonlarından derlenmiştir.

Redmi 13C (2404ARN45I) – Şarj Kesilmesi Teknik Analizi

Profesyonel Onarım Rehberi | Teknik Servis Uzmanları İçin Hazırlanmıştır

© 2026 | Tüm hakları saklıdır.

⚙️ Orijinal Parça Kullanın
🔧 Profesyonel Onarım
⚡ ESD Güvenli Ortam
🖐️ Dikkatli Çalışın
  • Benzer İçerik

    Xiaomi 15 DFT Pro Bootloader Açarken Sustu: Kioxia UFS Çip Riski ve JTAG Kurtarma Rehberi
    • Mayıs 21, 2026



    Xiaomi 15 DFT Pro Bootloader Açarken Sustu: Kioxia UFS Çip Riski ve JTAG Kurtarma Rehberi

    1. Giriş ve Problem Tanımı

    Xiaomi 15 serisi, Qualcomm Snapdragon 8 Elite işlemci platformu ve gelişmiş UFS 4.0 depolama mimarisiyle piyasaya sürülen amiral gemisi cihazlardan biridir. Teknik servis ortamlarında sıkça karşılaşılan senaryolardan biri, DFT Pro gibi profesyonel yazılım araçları kullanılarak bootloader kilidinin açılmaya çalışılması sırasında cihazın brick olmasıdır. Bu durum, cihazın tamamen sustuğu, ekran görüntüsü vermediği ve herhangi bir moda geçiş yapamadığı anlamına gelir.

    Bu makalede, Xiaomi 15 cihazında DFT Pro ile bootloader açma işlemi sırasında yaşanan yazılımsal çöküşün ardındaki Kioxia UFS çip uyumsuzluğu riskini, EDL (Emergency Download Mode) mod üzerinden yazılım atma tehlikelerini ve nihai kurtarma yöntemi olan JTAG (Joint Test Action Group) müdahalesini teknik servis uzmanı perspektifinden derinlemesine analiz edeceğiz.

    Kritik Uyarı: Cihazı fiziksel olarak sökmeden, anakart üzerindeki UFS çip üreticisini tespit etmeden EDL modda herhangi bir yazılım işlemi (Read Info dahil) yapmak, cihazın kalıcı olarak kullanılamaz hale gelmesine neden olabilir.

    2. Xiaomi 15 Donanım Analizi ve UFS Çip Tespiti

    Xiaomi 15 serisinde farklı üretim partilerinde farklı UFS (Universal Flash Storage) çip üreticileri kullanılmaktadır. Bu durum, teknik servis operasyonlarında hayati öneme sahiptir çünkü her üreticinin EDL moddaki davranış biçimi farklılık göstermektedir.

    2.1. UFS Çip Üreticileri ve Risk Sınıflandırması

    A Skyhnix (SKhynix)GÜVENLİ

    EDL modda DFT Pro ile yazılım atma işlemleri stabil çalışır. Bootloader kurtarma yüksek başarı oranına sahiptir.

    B Samsung Sec (Samsung Electronics)GÜVENLİ

    Samsung üretimi UFS çipler, EDL protokolleriyle uyumlu çalışır. Yazılımsal kurtarma mümkündür.

    C Micron TechnologyGÜVENLİ

    Micron UFS çiplerinde EDL üzerinden yazılım atma işlemleri standart prosedürlere uygundur.

    D Kioxia (Toshiba Memory)YÜKSEK RİSK

    Özellikle TH önekli model kodlarına sahip Kioxia UFS çiplerinde EDL modda yazılım atma işlemi, çipin firmware seviyesinde çökmesine ve cihazın kalıcı hard brick olmasına neden olur.

    2.2. UFS Çip Tespit Prosedürü

    Cihazı EDL moda almadan önce aşağıdaki fiziksel inceleme adımları mutlaka uygulanmalıdır:

    1. Cihazın arka kapağını profesyonel ısıtma istasyonu yardımıyla sökün.
    2. Anakartı chassis’den dikkatlice ayırın.
    3. Anakartın arka yüzeyindeki termal bandı ve grafit levhası kaldırın.
    4. UFS çip üzerindeki laser mark kodunu optik büyüteç veya mikroskop ile okuyun.
    5. Kodun ilk iki karakterini not edin: TH ile başlıyorsa bu Kioxia üretimidir.
    Teknik Not: Kioxia UFS çiplerinde EDL loader’ın çip kontrolörüne uyguladığı voltaj ve komut protokolleri, çipin native firmware yapısıyla çatışma oluşturur. Bu durum, çipin boot sektörünün tamamen silinmesine ve sonrasında hiçbir yazılımsal aracın çipe erişememesine yol açar.

    3. DFT Pro Bootloader Açma Sürecindeki Riskler

    DFT Pro, Qualcomm tabanlı cihazlarda bootloader kilidi kaldırma, IMEI repair ve yazılım atma işlemlerinde yaygın olarak kullanılan profesyonel bir box sistemdir. Ancak Xiaomi 15 gibi en yeni nesil UFS 4.0 mimarisine sahip cihazlarda, kullanılan UFS çip üreticisine bağlı olarak farklı davranışlar sergiler.

    3.1. Bootloader Açma Sürecindeki Kritik Noktalar

    • Preloader Bölgesi: Bootloader açma işlemi sırasında DFT Pro, cihazın preloader bölgesine müdahale eder. Bu bölge, UFS çipin ilk sektörlerinde yer alır.
    • Partition Table: GPT (GUID Partition Table) yapısı yeniden yazılırken, Kioxia çiplerinde özel kontrolör komutları gerekebilir.
    • Voltage Fluctuation: Yazılım atma sırasında oluşan voltaj dalgalanmaları, Kioxia çiplerin dayanıksız olduğu senaryolarda çipin resetlenmesine neden olur.
    Brick Mekanizması: DFT Pro ile bootloader açma işlemi başarısız olduğunda cihaz sustuğunda, bu durum genellikle UFS çipin boot bölgesinin (Bootloader1, Bootloader2, UFS Firmware) zarar görmesi anlamına gelir. Kioxia çiplerde bu hasar geri döndürülemez niteliktedir.

    4. EDL Mod ve Kioxia UFS Uyumsuzluğu

    EDL (Emergency Download Mode), Qualcomm işlemcili cihazlarda 9008 portu üzerinden çalışan acil yazılım yükleme modudur. Teknik servisler cihaz brick olduğunda ilk başvurdukları yöntemdir. Ancak Xiaomi 15 + Kioxia kombinasyonunda bu yöntem kesinlikle önerilmemektedir.

    4.1. EDL Modda Read Info Bile Tehlikelidir

    Teknik servis uzmanlarının sık yaptığı hata, cihazı EDL moda alarak sadece Read Info (cihaz bilgisi okuma) işlemi yapmayı denemeleridir. Ancak Kioxia UFS çiplerde:

    • Read Info işlemi bile çip ile iletişim kurmak için loader gönderir.
    • Gönderilen loader, Kioxia kontrolör firmware’iyle uyumsuzluk gösterir.
    • Loader çipin test moduna geçişini tetikleyebilir ve bu moddan çıkış mümkün olmayabilir.
    • Sonuç: Cihaz bilgisi okunamadan çip tamamen kilitlenir.
    Akademik Perspektif: UFS 4.0 spesifikasyonunda, farklı üreticilerin kontrolör mimarileri arasında tam standartizasyon bulunmamaktadır. Qualcomm’un EDL protokolü genellikle Samsung ve SKhynix çiplerinin kontrolör yapısına optimize edilmiştir. Kioxia’nın özel kontrolör komut seti (özellikle TH serisi çiplerde), standart EDL loader’larla çakışma oluşturur.

    4.2. Yazılım Atma (Flash) Riski

    EDL mod üzerinden komple yazılım (firmware) atma işlemi, Kioxia çiplerde şu sıralamayla felakete yol açar:

    1. DFT Pro, 9008 portundan Qualcomm’un sahara/firehose protokolünü başlatır.
    2. Firehose loader, UFS çipin kontrolörüne init komutu gönderir.
    3. Kioxia kontrolörü, beklenmeyen komut setiyle karşılaşınca hata durumuna (fatal error) geçer.
    4. Çip, kendi firmware’ini koruma amaçlı kilitler (write protection + controller lock).
    5. Cihaz hard brick olur ve EDL mod dahil hiçbir moda yanıt vermez.
    6. USB 9008 portu bile kaybolabilir.

    5. Güvenli Kurtarma Protokolü

    Xiaomi 15 cihazında DFT Pro işlemi sonrası sustuğunda izlenmesi gereken bilimsel ve sistematik yaklaşım aşağıdaki gibidir:

    5.1. Faz 1: Donanımsal Tespit (Hardware Identification Phase)

    Adım 1: Cihazı tamamen sökün. Batarya konnektörünü ayırın.

    Adım 2: Anakartı çıkarın ve arka yüzeydeki termal çözümü (grafit levha, termal macun, bakır bant) temizleyin.

    Adım 3: UFS çip üzerindeki laser mark kodunu okuyun.

    Adım 4: Kod analizi:

    • H9... veya SK... → SKhynix (Güvenli)
    • K9... veya KL... → Samsung (Güvenli)
    • MT... veya JY... → Micron (Güvenli)
    • TH... veya TC... → Kioxia (Yüksek Risk)

    5.2. Faz 2: Karar Aşaması (Decision Matrix)

    Web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    UFS ÜreticiEDL ModJTAGBaşarı Olasılığı
    SKhynixUYGUNGerekmez%95+
    Samsung SecUYGUNGerekmez%95+
    MicronUYGUNGerekmez%90+
    Kioxia (TH…)KESİNLİKLE YASAKZORUNLU%40-70

    6. JTAG ile UFS Müdahale ve Kurtarma Yöntemi

    Kioxia UFS çiplerde yaşanan hard brick olaylarında, yazılımsal yöntemler tamamen devre dışı kaldığından, donanımsal debug yöntemi olan JTAG (Joint Test Action Group) protokolü devreye girer. Bu yöntem, çipin fiziksel test noktalarından (TP – Test Points) doğrudan iletişim kurarak, çipin firmware seviyesinde müdahaleye olanak tanır.

    6.1. JTAG Müdahale Prensipleri

    JTAG kurtarma işlemi, teknik servis ortamlarında yüksek hassasiyet gerektiren bir operasyondur:

    • Test Point Tespiti: Xiaomi 15 anakartı üzerindeki JTAG test noktaları (TCK, TMS, TDI, TDO, TRST, GND) mikroskop altında tespit edilir.
    • Direct UFS Access: JTAG arayüzü, Qualcomm işlemciyi bypass ederek doğrudan UFS çipin kontrolörüne erişim sağlar.
    • Firmware Re-initialization: Kioxia çipin kilitlenmiş firmware’i, JTAG üzerinden özel komutlarla resetlenir ve yeniden initialize edilir.
    • Boot Sector Repair: Hasar görmüş boot sektörleri, JTAG ile doğrudan hex düzeyinde onarılabilir.

    6.2. Kullanılan Ekipmanlar

    • JTAG Box: Medusa Pro, EasyJTAG Plus, Z3X JTAG veya Octoplus JTAG
    • Mikroskop: Trinoküler stereo mikroskop (minimum 10x-40x zoom)
    • İnce Uçlu Lehim: 0.02mm veya thinner jumper wire
    • UFS Protokol Bilgisi: Kioxia TH serisi çiplerin özel JTAG komut seti

    6.3. JTAG Kurtarma Adımları

    1. Anakart üzerindeki JTAG test noktaları temizlenir ve flux uygulanır.
    2. JTAG kabloları ilgili TP noktalarına lehimlenir.
    3. JTAG box, Kioxia UFS çip tanımını manuel olarak yükler.
    4. Çipin debug moduna alınması için özel init komutu gönderilir.
    5. Çipin firmware dump’ı alınır (eğer okunabilir durumdaysa).
    6. Boot sektörleri onarılır veya sağlam bir dump ile replace edilir.
    7. Çip yeniden başlatılır ve cihaz EDL modunu görebilir hale getirilir.
    8. Ardından standart EDL prosedürü ile yazılım atılır.
    Uzman Uyarısı: JTAG işlemi, anakart üzerinde fiziksel müdahale gerektirdiği için cihaz garanti dışı kalır. Ayrıca başarı oranı %40-70 arasında değişmekte olup, bu işlem sonrası bile cihaz tam fonksiyonelliğe kavuşmayabilir. Düzelme ihtimali varken gereksiz risk alınmamalıdır.

    7. Sonuç ve Uzman Önerileri

    Xiaomi 15 cihazında DFT Pro ile bootloader açma işlemi sonrası yaşanan brick olayı, teknik servis operasyonlarında ciddi bir vaka çalışması niteliğindedir. Bu senaryodan çıkarılması gereken temel dersler şunlardır:

    7.1. Altın Kurallar

    1. Asla Tahmin Yürütmeyin: Cihazı EDL moda almadan önce mutlaka anakartı söküp UFS çip üreticisini tespit edin.
    2. Kioxia = Kırmızı Alarm: TH ile başlayan Kioxia çiplerde EDL mod tamamen yasaktır.
    3. Read Info Tehlikelidir: Kioxia çiplerde sadece bilgi okuma bile çipi kilitleyebilir.
    4. JTAG Son Çare: Yazılımsal kurtarma şansı varken JTAG’a başvurmayın, ancak Kioxia’da JTAG zorunludur.
    5. Risk Yönetimi: Düzelme ihtimali varken cihazı susturacak işlemlerden kaçının.

    7.2. Teknik Servis Operasyonel Akış Şeması

    Önerilen operasyonel akış:

    Cihaz Sustu →

    Anakart Sökme →

    Termal Bandı Kaldırma →

    UFS Çip Kodu Okuma →

    Üretici Tespiti →

    Karar Aşaması (EDL veya JTAG) → Uygulama.

    Son Söz: Teknik servis uzmanı olarak cihaz sahibinin verdiği “ücreti neyse öderim” sözü, bizim teknik sorumluluğumuzu ortadan kaldırmaz. Her cihaz, potansiyel bir kurtarma hikayesidir. Ancak bu hikayenin sonunu belirleyen, uzmanın donanım bilgisi ve metodolojik disiplinidir. Kioxia çiplerde EDL denemek, kurtarılabilir bir cihazı sonsuza dek kaybetmek anlamına gelir.

    8. Kaynakça ve Referanslar

    Bu teknik makale, cep telefonu onarımı ve yazılım kurtarma alanındaki akademik ve sektörel kaynaklardan derlenmiştir. Detaylı eğitimler ve güncel teknik dokümantasyon için:

    Kaynak: www.ceptelefonutamirkursu.comCep Telefonu Tamir Kursu  Teknik Eğitim Merkezi

    Yayın Tarihi: 21 Mayıs 2026 |

    Son Güncelleme: 21 Mayıs 2026 |

    Teknik Seviye: Uzman |

    Kategori: Xiaomi Servis Kursu

    Devamını Oku
    HyperOS 2 Diag Açma
    • Mayıs 14, 2026



    HyperOS 2 Diag Açma: DFT Pro v7.0.1 ile Qualcomm Diag Port Aktivasyonu ve Teknik Servis Uygulamaları

    Yayın Tarihi: 14 Mayıs 2026 |

    Son Güncelleme: 14 Mayıs 2026 |

    Okuma Süresi: 22 dk |

    Teknik Seviye: İleri

    1. Giriş: HyperOS 2 Diag Açma ve Diag Modu Kavramı

    HyperOS 2 Diag açma işlemi, Xiaomi ve Redmi akıllı telefonları üzerinde derin düzeyde sistem teşhisi ve onarımı gerçekleştirmek isteyen teknik servis uzmanları için temel bir operasyonel gereksinimdir. Diag modu, Qualcomm işlemcili cihazlarda yer alan DIAG (Diagnostics) portunun yazılımsal olarak aktive edilmesiyle elde edilen özel bir USB arabirim modudur. Bu mod, cihazın baseband işlemcisi, RF kalibrasyon verileri, IMEI kayıtları ve NVRAM (Non-Volatile Random Access Memory) bölümlerine düşük seviyede erişim imkanı tanır.

    HyperOS 2 işletim sistemi, Android 14 ve üzeri tabanlı yeni nesil Xiaomi cihazlarında kullanılmaktadır. Bu sistemde, güvenlik protokollerinin güçlendirilmesi ve SELinux (Security-Enhanced Linux) politikalarının katılaştırılması nedeniyle geleneksel ADB (Android Debug Bridge) komutlarıyla Diag portu açma yöntemleri çoğu durumda işlevsiz kalmaktadır. Bu nedenle, HyperOS 2 Diag açma süreci çok aşamalı bir yaklaşım gerektirmekte; Fastboot modunda SELinux politikasının permissive (serbest) moduna alınması ve ardından ADB üzerinden özel bir enjeksiyon süreci uygulanması zorunludur.

    Bu kapsamlı teknik rehberde, DFT Pro v7.0.1 profesyonel servis aracı kullanılarak gerçekleştirilen HyperOS 2 Diag açma yönteminin tüm aşamaları, karşılaşılan hata senaryoları ve bunların çözüm yolları akademik bir titizlikle ele alınacaktır. Rehberde yer alan bilgiler, Redmi 15 (creek) SM6225 platformu üzerinde doğrulanmış olup, benzer Qualcomm tabanlı HyperOS 2 cihazlarına genelleştirilebilir niteliktedir.

    2. HyperOS 2 Mimarisi ve Qualcomm Diag Port Yapısı

    HyperOS 2, Xiaomi’nin MIUI sonrası dönemde geliştirdiği ve sistem kaynaklarının daha verimli yönetilmesini hedefleyen işletim sistemidir. Android 14 tabanlı bu sistem, Linux kernel 5.15 ve üzeri sürümler üzerine inşa edilmiş olup, güvenlik mimarisinde önemli değişiklikler içermektedir. Özellikle Qualcomm Snapdragon platformlarında, DIAG portuna erişim için kernel seviyesinde SELinux politikalarının gevşetilmesi (permissive mod) gerekmektedir.

    Qualcomm işlemcili cihazlarda Diag portu, temel olarak iki fiziksel USB endpoint üzerinden iletişim kurar: DIAG_CMD (komut kanalı) ve DIAG_DATA (veri kanalı). HyperOS 2’de bu portlar varsayılan olarak kapalıdır ve yalnızca yetkili servis araçları tarafından açılabilir. Diag portunun aktif hale gelmesiyle, cihaz Bilgisayarın Aygıt Yöneticisi (Device Manager) bölümünde Qualcomm HS-USB Android DIAG 901D (COMxx) şeklinde bir seri port olarak görünür.

    HyperOS 2 Diag açma işlemi, cihazın /dev/diag node’una erişim sağlayarak, QPST (Qualcomm Product Support Tools), QFIL (Qualcomm Flash Image Loader) veya QCN Tool gibi yazılımlarla iletişim kurulmasına olanak tanır. Bu sayede NV (Non-Volatile) item okuma/yazma, baseband kalibrasyonu, şebeke kayıtları düzenleme ve IMEI onarımı gibi ileri düzey operasyonlar gerçekleştirilebilir.

    3. Gerekli Araçlar, Yazılımlar ve Donanım Ön Koşulları

    HyperOS 2 Diag açma operasyonunun başarıyla tamamlanabilmesi için belirli yazılım ve donanım bileşenlerinin eksiksiz olarak hazır bulundurulması gerekmektedir. Aşağıdaki tablo, operasyon öncesi zorunlu envanter listesini sunmaktadır.

    web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    BileşenÖzellik / SürümZorunlulukAçıklama
    DFT Prov7.0.1 veya üzeriZorunluHyperOS 2 diag açma, selinux permissive ve enable diag fonksiyonlarını içeren ana servis aracı
    Qualcomm USB SürücüleriQDLoader 9008 / HS-USB Driver v2.1.2ZorunluFastboot, ADB ve Diag modunda cihazın Windows tarafından tanınmasını sağlar
    ADB ve Fastboot AraçlarıAndroid SDK Platform-Tools v35.0.0+Tavsiye EdilenManuel komut satırı operasyonları için yedek araç seti
    USB KabloOrijinal veya kaliteli data kablosuZorunluYalnızca şarj kablosu kullanımı data iletişiminde hata riski oluşturur
    Windows İşletim SistemiWindows 10 / 11 (x64)ZorunluDFT Pro ve Qualcomm sürücüleri için stabil platform
    QPST / QFILv2.7.496 veya üzeriOpsiyonelDiag port açıldıktan sonra NV/QCN işlemleri için kullanılır
    Cihaz Batarya SeviyesiMinimum %50Zorunluİşlem sırasında cihazın kapanmasını önlemek için
    Önemli Uyarı: HyperOS 2 Diag açma işlemi sırasında cihazın beklenmedik şekilde kapanması, boot bölümünde veya SELinux politikalarında tutarsızlık yaratabilir. Bu durum, cihazın açılamamasına (bootloop) veya yazılımsal brick durumuna yol açabilir. Batarya seviyesinin yeterli olduğundan emin olunuz.

    4. Ön Hazırlık: USB Hata Ayıklama ve Sürücü Kurulumu

    HyperOS 2 Diag açma sürecine başlamadan önce, cihazın ADB (Android Debug Bridge) üzerinden bilgisayarla iletişim kurabilmesi için gerekli ön hazırlıkların tamamlanması zorunludur. İlk olarak, cihazda Geliştirici Seçenekleri menüsünün aktif hale getirilmesi gerekmektedir. Bu işlem için Ayarlar > Cihaz Hakkında > MIUI/HyperOS Sürümü üzerine ard arda yedi kez dokunarak geliştirici modu tetiklenmelidir.

    Geliştirici seçenekleri aktif hale geldikten sonra, USB Hata Ayıklama (USB Debugging) ve OEM Kilit Açma (OEM Unlocking) seçeneklerinin etkinleştirilmesi gerekmektedir. HyperOS 2’de ek olarak USB Yükleme (USB Installation) ve Güvenlik Ayarları (Security Settings) altındaki yetkilendirmelerin de onaylanması tavsiye edilmektedir. Bu yetkilendirmeler, DFT Pro’nun cihaz üzerinde sistem seviyesinde komutlar çalıştırabilmesi için gereklidir.

    Bilgisayar tarafında, Qualcomm HS-USB QDLoader 9008 sürücüleri ve Google ADB sürücülerinin doğru şekilde kurulduğundan emin olunmalıdır. Cihaz Fastboot moduna alındığında Aygıt Yöneticisi üzerinde Android Bootloader Interface olarak görünüyorsa, Fastboot sürücüleri doğru çalışıyor demektir. ADB modunda ise Android Composite ADB Interface görünümü beklenmektedir.

    5. Step 1: Fastboot Modunda Selinux Set Permissive İşlemi

    HyperOS 2 Diag açma sürecinin ilk ve en kritik aşaması, cihazın Fastboot modunda SELinux politikasının permissive (izin verici) moduna alınmasıdır. HyperOS 2’de SELinux varsayılan olarak enforcing (zorlayıcı) modda çalışmaktadır. Bu modda, /dev/diag node’una ve kernel seviyesindeki diag sürücüsüne erişim engellenmektedir. Dolayısıyla Diag portunun aktive edilebilmesi için öncelikle bu güvenlik duvarının geçici olarak devre dışı bırakılması gerekmektedir.

    1Fastboot Moduna GeçişCihazı tamamen kapatınız. Ses Kısma (-) ve Güç tuşlarına aynı anda basılı tutarak Fastboot moduna geçiniz. Ekranda Fastboot maskotu (Mi Bunny) göründüğünde cihazı USB kablosuyla bilgisayara bağlayınız.

    2DFT Pro Fastboot SekmesiDFT Pro v7.0.1 yazılımını yönetici (Administrator) olarak çalıştırınız. Ana arayüzde Fastboot sekmesine geçiniz. Sol panelde cihazın fastboot:xxxxx şeklinde seri numarasıyla tanındığını doğrulayınız. Eğer cihaz görünmüyorsa, sürücü kurulumunu kontrol ediniz.

    3Selinux Set Permissive KomutuFastboot sekmesi altında Selinux Set Permissive butonunu tespit ediniz. Bu buton, cihazın kernel komut satırına androidboot.selinux=permissive parametresini enjekte ederek bir sonraki boot sürecinde SELinux politikalarının denetim modunda çalışmasını sağlar. Butona tıklayınız ve işlemin tamamlanmasını bekleyiniz. Operasyon süresi genellikle 3-5 saniye arasındadır.

    Başarılı İşlem Göstergeleri: Sol panelde Selinux Permissive: OK ifadesinin yeşil renkte görünmesi, işlemin doğru tamamlandığını gösterir. Ayrıca Boot Permissive: OK mesajı da teyit niteliğindedir. Bu aşamada cihazı Fastboot modundan çıkararak normal sistem başlatmasına geçiniz.

    SELinux permissive moduna alındıktan sonra, cihaz normal olarak açılmalı ve USB Hata Ayıklama modunda bilgisayara bağlanmalıdır. Bu aşamada cihazın güvenlik duvarı geçici olarak devre dışıdır; bu nedenle işlemlerin hızlı bir şekilde tamamlanması ve sonrasında cihazın yeniden başlatılarak normal SELinux durumuna döndürülmesi tavsiye edilir.

    6. Step 2: ADB Modunda Enable Diag Aktivasyonu

    HyperOS 2 Diag açma sürecinin ikinci aşaması, cihazın normal çalışma modunda ADB üzerinden DFT Pro aracılığıyla Diag portunun aktive edilmesidir. Bu işlem, SELinux’un permissive modda olması koşuluyla, /dev/diag karakter cihazının kullanıma açılmasını ve USB descriptor’ların yeniden yapılandırılmasını içerir.

    1ADB Bağlantısının KurulmasıCihazı normal modda açınız ve USB kablosuyla bilgisayara bağlayınız. DFT Pro ana ekranında Scan ADB butonuna tıklayınız. Cihaz xxxxxx device şeklinde listelendiğinde ADB bağlantısı başarılı demektir. HyperOS 2’de ADB yetkilendirmesi penceresi cihaz ekranında belirebilir; Her zaman bu bilgisayardan izin ver seçeneğini işaretleyerek onaylayınız.

    2Xiaomi Special SekmesiDFT Pro arayüzünde üst menüden Xiaomi sekmesine, ardından alt menüden Xiaomi Special sekmesine geçiniz. Bu bölüm, Xiaomi ve Redmi cihazlara özel servis fonksiyonlarını barındırmaktadır. Sol panelde cihaz bilgilerinin (Model, Product, Region, Hardware, SoC modeli vb.) doğru şekilde okunduğunu teyit ediniz.

    3Enable Diag FonksiyonuXiaomi Special sekmesi altında Tools bölümü içerisinde Enable Diag butonunu bulunuz. Bu buton, cihazın ADB shell üzerinden setprop sys.usb.config diag,adb veya eşdeğer kernel seviyesi komutunu çalıştırarak Diag portunu aktive eder. Butona tıklayınız ve işlemin tamamlanmasını bekleyiniz.

    Başarılı İşlem Göstergeleri: İşlem tamamlandığında, cihazın Aygıt Yöneticisi (Device Manager) bölümünde Qualcomm HS-USB Android DIAG 901D (COMxx) şeklinde yeni bir seri port cihazı belirmelidir. COM port numarası (örneğin COM89) işlem sonrası QPST, QFIL veya benzeri araçlarda kullanılmak üzere not edilmelidir.
    Teknik Not: HyperOS 2 Diag açma işlemi sırasında, cihazın Bootloader state: locked olması durumunda bile (görseldeki Redmi 15 örneğinde olduğu gibi), Fastboot üzerinden SELinux permissive ayarı ve ADB üzerinden Enable Diag işlemi genellikle başarılı olabilmektedir. Ancak bazı cihazlarda bootloader kilidi, kernel parametrelerinin değiştirilmesini engelleyebilir. Bu durumda geçici bootloader açma (bootloader unlock) işlemi gerekebilir.

    7. Diag Port Doğrulama: COM Port ve Cihaz Yöneticisi Kontrolü

    HyperOS 2 Diag açma işleminin başarıyla tamamlandığının teyit edilmesi, sonraki teknik servis operasyonlarının güvenliği açısından kritik öneme sahiptir. Doğrulama süreci, Windows Aygıt Yöneticisi (Device Manager) üzerinden manuel kontrol ve DFT Pro içi otomatik tespit olmak üzere iki aşamada gerçekleştirilmelidir.

    web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    Kontrol AdımıBeklenen SonuçHata Durumunda Yapılacak
    Aygıt Yöneticisi > Portlar (COM & LPT)Qualcomm HS-USB Android DIAG 901D (COMxx) listelenmeliSürücü yeniden kurulumu, farklı USB portu denenmesi
    DFT Pro > Xiaomi Special > Read Info [adb]Cihaz bilgileri (IMEI, SN, WiFi MAC) başarıyla okunmalıADB yetkilendirmesinin kontrolü, USB kablosu değişimi
    QPST > QPST Configuration > Ports SekmesiCOMxx portu “DIAG” olarak tanınmalı ve durumu “Available” olmalıPort manuel olarak eklenmeli, baud rate ayarı kontrol edilmeli
    QFIL > Select Port > COMxxPort seçilebilmeli ve cihaz iletişimi kurulmalıSahara protokol sürücüleri kontrol edilmeli
    HyperOS 2 > Geliştirici SeçenekleriUSB Hata Ayıklama hala aktif olmalıGeliştirici seçenekleri yeniden etkinleştirilmeli

    Diag portunun doğru şekilde açıldığının en kesin kanıtı, QPST yazılımı üzerinden Start Clients > Software Download bölümüne girildiğinde cihazın NV (Non-Volatile) item listesini okuyabilmesidir. Eğer NV item 0 (NV_READ) ve NV item 10 (NV_WRITE) operasyonları hatasız tamamlanıyorsa, HyperOS 2 Diag açma süreci tam başarıyla sonuçlanmış demektir.

    8. HyperOS 2 Diag Açma Sürecinde Karşılaşılan Hatalar ve Çözüm Yolları

    HyperOS 2 Diag açma operasyonlarında teknik servis uzmanları çeşitli hata senaryolarıyla karşılaşabilmektedir. Bu bölümde, en sık görülen hataların köken analizi ve sistematik çözüm yolları sunulmaktadır.

    web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    Hata Mesajı / SenaryoOlası NedenÇözüm Yolu
    “Enable Diag” butonuna basıldığında yanıt vermiyorSELinux hala enforcing modda / ADB yetkisi eksikStep 1’i tekrarlayın, cihazı yeniden başlatın, USB yetkilendirmesini kontrol edin
    “Selinux Set Permissive” sonrası cihaz bootloop’a giriyorKernel parametresi tutarsızlığı / Boot imajı hasarlıFastboot üzerinden orijinal boot.img flashlayın, Magisk/patch kaldırın
    Aygıt Yöneticisi’nde Diag portu görünmüyorEksik Qualcomm sürücüsü / USB portu yalnızca şarj modundaQDLoader 9008 sürücüsünü yeniden kurun, farklı USB portu/kablo deneyin
    “Device unauthorized” ADB hatasıCihaz ekranında yetkilendirme penceresi görülmemiş / RSA anahtarı reddedilmişADB kill-server/start-server yapın, cihazda yetkilendirme penceresini onaylayın
    Diag portu açılıyor ancak QPST iletişim kuramıyorYanlış COM portu / Baud rate uyuşmazlığı / HyperOS 2 diag protokol değişikliğiCOM portunu manuel QPST’e ekleyin, 115200 baud deneyin, DFT Pro güncellemesini kontrol edin
    Fastboot modunda cihaz DFT Pro’da görünmüyorYanlış Fastboot sürücüsü / Google sürücüsü yerine Xiaomi sürücüsü gerekliXiaomi USB Driver (MiFlash içindeki sürücüleri) kurun
    “Operation Failed: Security Error”HyperOS 2 güvenlik yaması / Anti-rollback mekanizması aktifDFT Pro en son sürüme güncelleyin, cihaz yazılım sürümünü kontrol edin
    Dikkat Edilmesi Gereken Nokta: HyperOS 2 Diag açma işlemi sırasında cihazın yazılım sürümü (Software version) ve güvenlik yaması tarihi (Security patch) kritik rol oynamaktadır. 2025 Eylül ve sonrası güvenlik yamaları içeren HyperOS 2 sürümlerinde, diag portuna erişim için ek yetkilendirme mekanizmaları devreye girmiş olabilir. Bu durumda DFT Pro’nun en güncel sürümünün kullanılması ve geliştirici tarafından sağlanan özel patch’lerin uygulanması gerekebilir.

    9. Güvenlik Protokolleri ve Yasal Uyarılar

    HyperOS 2 Diag açma işlemi, cihazın en derin sistem katmanlarına erişim sağlayan yüksek yetkili bir operasyondur. Bu nedenle, operasyon öncesi, sırası ve sonrasında belirli güvenlik protokollerine riayet edilmesi hem cihaz bütünlüğü hem de yasal uyumluluk açısından zorunludur.

    Öncelikle, Diag modu üzerinden yapılan IMEI değişiklikleri, seri numarası manipülasyonu veya klonlama işlemleri Türkiye Cumhuriyeti yasalarına ve birçok uluslararası düzenlemeye aykırıdır. Bu makalede anlatılan HyperOS 2 Diag açma yöntemi, yalnızca orijinal IMEI ve cihaz kimlik bilgilerinin korunması, QCN yedeklerinin geri yüklenmesi ve legal teknik servis operasyonları amacıyla sunulmaktadır.

    Operasyonel güvenlik açısından, Diag portu açıkken cihazın bilinmeyen/bağlantısız bırakılmaması önemlidir. Açık Diag portu, kötü niyetli yazılımların cihaza enjekte edilmesine potansiyel zemin hazırlayabilir. İşlem tamamlandıktan sonra cihazın yeniden başlatılması, SELinux’un varsayılan enforcing moduna dönmesi ve Diag portunun otomatik olarak kapanması sağlanmalıdır.

    Yasal Sorumluluk Uyarısı: HyperOS 2 Diag açma teknik bilgilerinin yetkisiz kullanımı, cihaz garantisinin geçersiz hale gelmesine, veri kaybına ve yasal yaptırımlara yol açabilir. Teknik servis operatörleri, yalnızca müşteri talebi doğrultusunda ve yasal çerçevede hareket etmelidir. IMEI onarımı yalnızca orijinal IMEI’nin restorasyonu amacıyla gerçekleştirilebilir.

    10. Diag Modu Teknik Servis Uygulamaları: IMEI, QCN ve Baseband Onarımı

    HyperOS 2 Diag açma işlemi başarıyla tamamlandığında, teknik servis uzmanları çeşitli ileri düzey onarım ve kalibrasyon operasyonlarını gerçekleştirebilir. Bu bölümde, Diag portu üzerinden yapılan başlıca profesyonel uygulamalar özetlenmektedir.

    QCN (Qualcomm Calibration Network) Yedekleme ve Geri Yükleme: QCN dosyası, cihazın RF kalibrasyon verilerini, şebeke kayıtlarını ve IMEI bilgilerini içeren kritik bir yapılandırma dosyasıdır. QPST Software Download aracılığıyla QCN yedekleme alınabilir ve gerektiğinde geri yüklenebilir. HyperOS 2 cihazlarda QCN geri yüklemesi, Diag portunun açık olmasını zorunlu kılar.

    NV (Non-Volatile) Item Düzenleme: NV itemler, cihazın kalıcı belleğinde saklanan yapılandırma parametreleridir. NV item 550 (IMEI1), NV item 550_1 (IMEI2) gibi kayıtlar, QPST NV Tool veya QFIL üzerinden okunabilir ve yasal çerçevede restorasyon amacıyla düzenlenebilir.

    Baseband Onarımı: Şebeke kaybı, SIM kart tanımama veya “Invalid SIM” hatalarında, baseband sürümünün düşmesi veya NVRAM bölümünde bozulma söz konusu olabilir. HyperOS 2 Diag açma sonrası, doğru QCN dosyasının yüklenmesiyle baseband fonksiyonları restore edilebilir.

    Wi-Fi ve Bluetooth MAC Adresi Onarımı: NV itemler içindeki Wi-Fi MAC ve BT MAC kayıtları, donanım değişimi sonrası (örneğin anakart değişimi) orijinal değerlerle eşleştirilmek zorundadır. Diag portu üzerinden bu kayıtlar okunabilir ve düzenlenebilir.

    11. Sonuç ve Profesyonel Teknik Öneriler

    HyperOS 2 Diag açma işlemi, modern Xiaomi ve Redmi cihazlarında derin düzeyde sistem müdahalesi gerektiren teknik servis operasyonlarının kapısını açan kritik bir prosedürdür. Bu akademik rehberde, DFT Pro v7.0.1 aracı kullanılarak gerçekleştirilen iki aşamalı yöntem (Fastboot SELinux permissive + ADB Enable Diag) detaylı olarak incelenmiş ve uygulanabilirliği teyit edilmiştir.

    Teknik servis uzmanları için temel çıkarımlar şunlardır:

    • HyperOS 2’de SELinux’un enforcing modundan permissive moduna geçirilmesi, Diag portunun açılabilmesi için ön şarttır.
    • Fastboot ve ADB sürücülerinin eksiksiz kurulumu, operasyonun başarı oranını doğrudan etkiler.
    • DFT Pro gibi profesyonel araçların güncel sürümlerinin kullanılması, HyperOS 2’nin güncel güvenlik yamalarına karşı uyumluluğu sağlar.
    • Diag portu açıldıktan sonra QCN yedekleme alınması, olası hata durumlarında geri dönüş yolu oluşturur.
    • Tüm operasyonlar yasal çerçevede ve etik sınırlar içinde gerçekleştirilmelidir.

    HyperOS 2 Diag açma yöntemi, Qualcomm tabanlı yeni nesil Xiaomi cihazlarının onarım ve bakım süreçlerinde vazgeçilmez bir araç haline gelmiştir. Bu rehberde sunulan adım adım prosedürler, sistematik teşhis ve güvenilir onarım için sağlam bir referans çerçevesi oluşturmaktadır.

    12. Kaynaklar ve Dış Bağlantılar

    Bu makale teknik eğitim amaçlı hazırlanmış olup, profesyonel teknik servis kullanımına yöneliktir.



    Devamını Oku

    Bir yanıt yazın

    error: Content is protected !!
