Redmi Note 11 Pro Plus Anakart Anatomisi





Redmi Note 11 Pro Plus Anakart Anatomisi: Profesyonel Tamir Eğitimi Rehberi

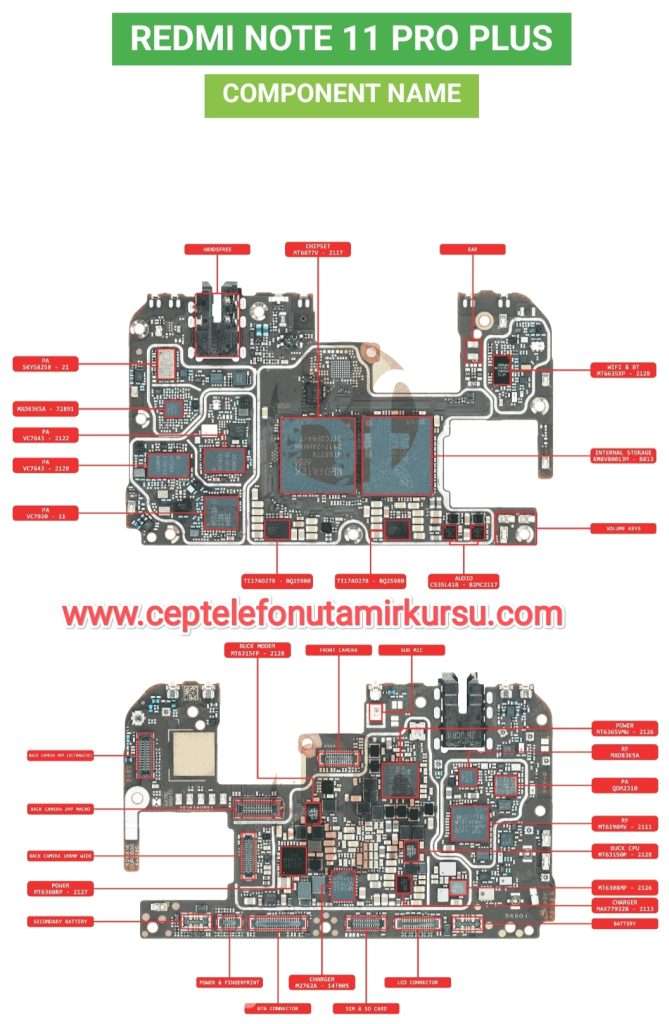

Note 11 pro plus anakart tamiri

Günümüzde akıllı telefon teknolojisi karmaşıklaştıkça, profesyonel cep telefonu tamir kursu eğitimleri de teknik derinlik kazanmaktadır. Bu makalede, Redmi Note 11 Pro Plus modelinin anakart şeması üzerinden ileri seviye tamir tekniklerini ve komponent analizini ele alacağız. MT6877V chipset mimarisini detaylı inceleyerek, sık karşılaşılan donanım arızalarının çözüm yöntemlerini öğreneceksiniz.

İçindekiler

1. Anakart Mimarisi ve Temel Bileşenler

Redmi Note 11 Pro Plus anakartı, çift katmanlı PCB tasarımına sahip olup, yüksek yoğunluklu SMD (Surface Mount Device) komponentler içerir. Anakartın üst yüzünde yer alan Handsfree konnektörü ve Earspeaker (kulaklık) soketleri, ses sisteminin kalbin oluşturur. Teknik servis eğitimlerinde bu bölgelerin doğru şekilde lehimlenmesi ve değiştirilmesi büyük önem taşır.

Anakartın sağ tarafında yer alan WiFi & BT modülü (MT6635XP) ve Internal Storage (KMR8X80014M) birimleri, cihazın kablosuz iletişim ve depolama fonksiyonlarını yönetir. Bu entegrelerin yeniden ballık (reballing) işlemi, ileri seviye BGA (Ball Grid Array) tamir teknikleri gerektirir.

Teknik Not: Volume Keys (ses tuşları) konnektörü, flex kablo arayüzü üzerinden anakarta bağlanır. Bu bölgedeki kopukluklar ve oksidasyon, yaygın görülen kullanıcı şikayetleri arasındadır.

2. MT6877V Chipset ve İşlemci (CPU IC)

MediaTek Dimensity 920 (MT6877V) chipset, cihazın merkezi işlem birimidir. 6nm mimarisiyle üretilen bu işlemci, yüksek performans ve düşük güç tüketimi sunar. Chipset etrafında yer alan TI17AD278 kodlu entegreler, güç regülasyon devrelerini oluşturur.

Eğitim sürecinde öğrenciler, chipset üzerindeki BQ25980 kodlu güç yönetim entegrelerinin ölçümünü öğrenirler. Bu entegreler, CPU’ya stabil voltaj sağlamakla görevlidir ve arızalandığında cihaz boot loop (açılış döngüsü) sorunu yaşayabilir.

3. Power Management IC (PMIC) Analizi

Anakartın alt bölümünde yer alan MT6360RP (Power) ve MT6358W entegreleri, batarya yönetiminin ana kontrolörleridir. Bu PMIC’ler şunları yönetir:

  • Batarya şarj voltaj regülasyonu
  • Sistem açılış sıralaması (Power Sequence)
  • Termal korumalar
  • Çeşitli voltaj rayları (1.8V, 3.3V, 5V)

Secondary Battery konektörü yanındaki devreler, cihazın yedek güç yönetimini sağlar. Bu bölgedeki kondansatör ve dirençlerin ölçülmesi, kısa devre analizlerinde kritik rol oynar.

4. Şarj Entegreleri ve Batarya Yönetimi(CHARGE IC)

Redmi Note 11 Pro Plus, 120W hızlı şarj desteği sunar. Bu yüksek güç, Charger (M2762A) ve MAX77932B entegreleri tarafından kontrol edilir. Şarj soketi (Batarya konektörü) yakınındaki bu entegreler, voltaj dönüşümünü ve akım regülasyonunu sağlar.

Şarj arızalarının teşhisinde:

  1. Şarj IC’nin ısınma durumu kontrol edilir
  2. Batarya konektöründeki voltaj değerleri ölçülür (normalde 3.7V-4.4V arası)
  3. USB-C soketinden gelen veri hatları (D+, D-) test edilir
  4. Power entegresi (MT6360RP) ile iletişim protokolleri incelenir

5. Ses Devreleri: Handsfree ve Kulaklık Çıkışı(AUDIO IC)

Anakartın üst kısmında yer alan Handsfree soketi, yüksek ses çıkışı için SKY58258-21 kodlu PA (Power Amplifier) entegresine bağlıdır. Bu entegre ses sinyalini yükseltir. Arka plandaki MX083K5A ve VC7643 kodlu entegreler ise ses işleme ve filtreleme görevlerini üstlenir.

Sub Mic (ikinci mikrofon) ve Ear (kulaklık) konnektörleri, gürültü önleme ve çağrı kalitesi için önemlidir. Bu devrelerdeki arızalar, karşı tarafın sesini duymama veya duyulan sesin boğuk olması şikayetlerine yol açar.

6. Kamera Konektörleri ve ISP Devreleri

Anakart üzerinde üç ana kamera arabirimi bulunur:

  • Back Camera 108MP Wide: Ana kamera için MIPI arayüzü
  • Back Camera 2MP Macro: Makro lens bağlantısı
  • Back Camera 8MP Ultrawide: Ultra geniş açı kamera
  • Front Camera: Ön kamera konektörü

Bu konektörlerin yanındaki ISP (Image Signal Processor) devreleri, görüntü işleme için gerekli voltajları sağlar. MT6315FP (Buck Modem) ve MT6315BP (Buck CPU) entegreleri, kamera sisteminin stabil çalışması için düşük gürültülü güç kaynağı sunar.

Uyarı: Kamera konektörleri hasar gördüğünde, genellikle FPC (Flexible Printed Circuit) değişimi yeterli olmaz. Anakart üzerindeki konnektörün yeniden lehimlenmesi gerekir.

7. Profesyonel Tamir Kursu İçeriği

Bu teknik detayları öğrenmek için profesyonel bir cep telefonu tamir kursu almanız şarttır. Kaliteli bir eğitim programı şunları içermelidir:

Temel Eğitim Modülleri

  • SMD komponent tanıma ve ölçme teknikleri
  • Hot air istasyonu kullanımı ve sıcaklık ayarları
  • Mikroskop altı lehimleme pratiği
  • Anakart üzerinde kısa devre tespiti

İleri Seviye Konular

  • BGA chipset reballing (top değişimi)
  • EMMC ve UFS bellek programlama
  • Power IC değişimi ve voltaj ayarları
  • Water damage (sıvı hasarı) temizliği ve onarımı

Eğitim sürecinde öğrenciler, gerçek Redmi Note 11 Pro PLUS ve benzeri  anakartlar üzerinde pratik yaparak, yukarıda bahsedilen MT6877V chipset, MT6360RP power IC ve şarj entegreleriyle ilgili  deneyim kazanırlar.

8. Sonuç ve Öneriler

Redmi Note 11 Pro Plus gibi modern akıllı telefonların tamirleri, hassas ekipman ve teknik bilgi gerektirir. Anakart üzerindeki MT6635XP (WiFi/BT), QD4231B (PA) ve MT6190MV (RF) gibi entegrelerin doğru teşhisi, uzmanlık isteyen süreçlerdir.

Cep telefonu tamirciliği kariyeri yapmak isteyenler için anakart seviyesi (board level) onarım bilgisi kaçınılmazdır. Sadece ekran ve batarya değişimi değil, chipset ve entegre seviyesindeki arızaları da çözebilmek, sektörde fark yaratmanızı sağlar.

Kaynak ve Daha Fazla Bilgi:
Profesyonel cep telefonu tamir eğitimi ve sertifika programları hakkında detaylı bilgi almak için www.ceptelefonutamirkursu.com adresini ziyaret edebilirsiniz. Site üzerinden eğitim müfredatı, ekipman listeleri ve kayıt bilgilerine ulaşabilirsiniz.

Hemen kaydolun ve cep telefonu tamir kursu ile sektörün aranan ustası olun!
