Akıllı Telefon Ekran & Arka Işık Devre Şeması



Akıllı Telefon Ekran & Arka Işık Devre Şeması



§ 1.0
Devreye Genel Bakış ve Sistem Mimarisi

Bir akıllı telefonun ekran sistemi, birbirine sıkı sıkıya bağlı iki ana alt-devreden oluşur: görüntüyü işleyip LCD panele ileten Display Driver IC (DDIC) devresi ve arka ışık LED dizisini besleyen Backlight LED Driver devresi. Bu iki yapı birbirinden bağımsız çalışabilir gibi görünse de pratikte güç yönetimi, kontrol sinyalleri ve sinyal zamanlamaları açısından birbirlerine derinden bağımlıdır. Herhangi bir bileşende yaşanan küçük bir arıza, her iki sistemi de etkileyen semptomlar üretebilir.

Söz konusu şema üç temel bloktan oluşmaktadır: ana kartın J1 konektörü üzerinden sisteme giren sinyaller ve beslemeler, U101 Renesas RM67191 tabanlı DDIC entegresi, ve U201 Texas Instruments TPS61163 tabanlı backlight sürücü devresi. Bu üç blok arasındaki iletişim ve güç akışını eksiksiz anlamak, doğru arıza tespiti için olmazsa olmaz bir ön koşuldur.

//

Servis teknisyeni olarak bu şemayı analiz ederken her zaman önce güç hattının sağlıklı olup olmadığını doğrulamak gerekir. Voltaj doğru ama görüntü yoksa MIPI sinyal hattı veya DDIC üzerinde sorun aramanız gerekir. Ekran açık ama karanlıksa suçluyu backlight devre bloğunda aramalısınız. Bu ayrımı netleştirmek, boşa harcanan onarım süresini önemli ölçüde azaltır.

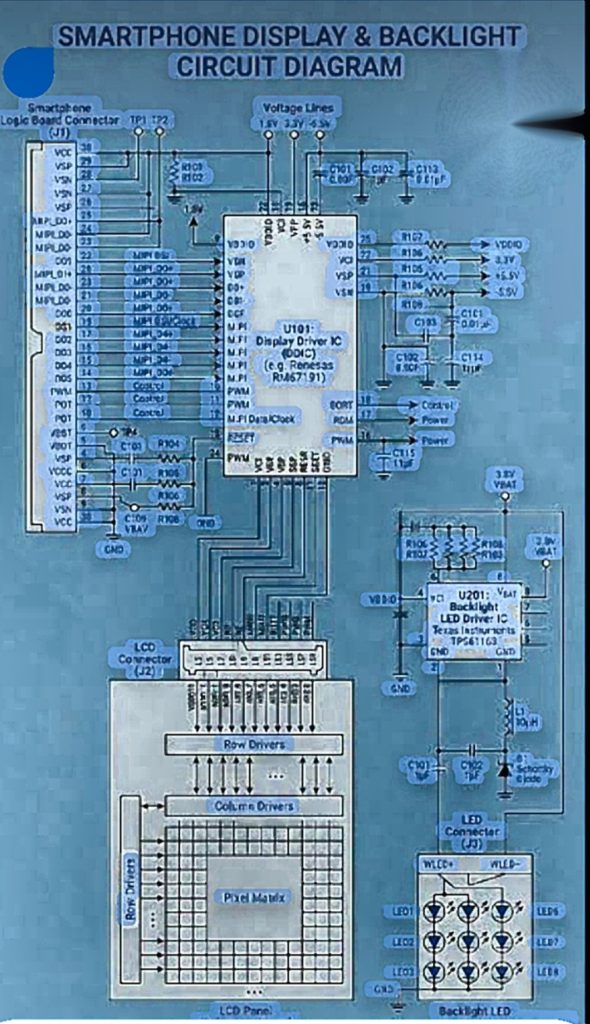

IMG 20260503 200226 Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi

§ 2.0
J1 Ana Kart Bağlantı Noktası ve Sinyal Haritası

Şemanın sol tarafında yer alan J1 (Smartphone Logic Board Connector), ana kart ile ekran alt sistemi arasındaki tüm sinyal ve güç trafiğinin geçtiği merkezî noktadır. Pin numaraları 1’den 30’a kadar uzanan bu konektör üzerinde üç farklı türde sinyal grubu bulunur: güç besleme hatları, MIPI DSI veri hatları ve kontrol/PWM sinyalleri.

← Telefonunuzu yatay konuma alınız →
PIN GRUBU ADI SİNYALLERİ GECE FONKSİYON DURUM
PIN 30 VCC GİRİŞ Ana güç beslemesi öncelikli
PIN 28–29 GSP / GSP GİRİŞ Pozitif kaynak gerilimi (+5.5V) öncelikli
PIN 27 VSN GİRİŞ Negatif kaynak gerilimi (-5.5V) öncelikli
PIN 25 MIPI_D0+ GİRİŞ MIPI DSI Veri Hattı 0 Pozitif MIPI
PIN 24 MIPI_D0- GİRİŞ MIPI DSI Veri Hattı 0 Negatif MIPI
PIN 26 / 23 MIPI_D1+/- GİRİŞ MIPI DSI Veri Hattı 1 Diferansiyel MIPI
PIN 21 MIPI_D9- GİRİŞ MIPI DSI Veri Hattı 9 Negatif MIPI
PIN 20 MIPI_D0+ (DS1) GİRİŞ MIPI DSI Saat / Veri MIPI
PIN 19 DS1 GİRİŞ MIPI DSI Clock Hattı MIPI
PIN 17 MIPI_D4+ GİRİŞ MIPI DSI Veri Hattı 4 Pozitif MIPI
PIN 13 / 12 / 10 PWM / Kontrol GİRİŞ Parlaklık kontrol PWM sinyali KONTROL
PIN 9 VBBT GİRİŞ Batarya gerilimi (TP4 üzerinden) öncelikli
PIN 4 VBOOT GİRİŞ Alt panel besleme gerilimi PANEL

J1 konektörünün fiziksel durumu pek çok servis vakasında göz ardı edilen bir faktördür. Konektör üzerindeki oksitlenme, mekanik hasar ya da lehim noktasındaki mikro çatlaklar, tüm bu sinyalleri eş zamanlı olarak etkileyebilir. Şüphelendiğiniz durumlarda önce konektör pinlerini temizleyin, ardından ölçüm alın.

§ 3.0
U101 — Ekran Sürücü Entegre Devresi (DDIC) Analizi

Devrenin kalbi olarak tanımlayabileceğimiz U101, Renesas firmasının ürettiği RM67191 modeli bir Display Driver IC’dir. Bu entegre, J1 konektöründen gelen MIPI DSI diferansiyel sinyallerini alarak LCD panele uygun paralel veri formatına dönüştürür; aynı zamanda panel için gerekli tüm yardımcı gerilimleri (VCI, VPP, VDDIO, VSP, VSN) dahili olarak yönetir ya da dışarıya aktarır.

DDIC’in sol tarafındaki pinler ana karttan gelen veriyi alırken, sağ taraftaki pinler panel gerilimlerini çıkışa verir. Özellikle VDDIO (1.8V) çıkışı, hem entegrenin kendi lojik devrelerini hem de J2 LCD konektörüne bağlı panel elektroniklerini besler. Bu gerilim kaybolduğunda ekran tamamen kararır ve herhangi bir görüntü üretilemez.

// TEKNİK NOT — DDIC GÜÇ SIRASI

Renesas RM67191 tabanlı DDIC’lerde güç sıralaması kritiktir: önce VDDIO (1.8V) stabil hale gelmeli, ardından VCI ve VSP/VSN hatları aktive olmalıdır. Bu sıra bozulursa entegre kendi içinde latch durumuna girebilir ve defalarca reset sinyali gönderilse dahi yanıt vermez hale gelir.

← Telefonunuzu yatay konuma alınız →
PIN / GRUP SİNYAL BEKLENEN GERİLİM FONKSİYON
VDDIO (Giriş) 1.8V Lojik 1.7 – 1.9V Dahili lojik besleme
VPP (Giriş) +5.5V 5.3 – 5.7V Panel yüksek gerilim besleme
VSP (Çıkış) +5.5V Düzenlenmiş 5.4 – 5.6V LCD kaynak sürücü pozitif
VSN (Çıkış) -5.5V Düzenlenmiş -5.4 – -5.6V LCD kaynak sürücü negatif
RESET (Pin 24) Aktif Düşük 0V → 1.8V (Açılış) DDIC donanım reset sinyali
MIPI DSI Diferansiyel 200mV – 1.2V (pp) Görüntü veri akışı
DCF (Pin) Veri Kontrol Lojik 0/1 Veri/Komut seçim sinyali
PWM (Çıkış) PWM Değişken Parlaklık kontrol çıkışı
SORT / RDM Durum Lojik Hazır / Hata sinyal çıkışları

Bir DDIC arızası genellikle üç farklı semptomla kendini gösterir: tamamen siyah ekran, zebra çizgileri ya da sadece belirli renk kanallarının bozulması. İlk senaryoda doğrudan VDDIO ve RESET hattını ölçmeniz gerekirken, ikinci ve üçüncü senaryolarda sorun çoğunlukla MIPI veri hattındaki diferansiyel çift dengesizliğinden ya da entegrenin dahili kayıt defterinin bozulmasından kaynaklanır.

§ 4.0
Gerilim Hatları ve Güç Dağıtım Ağı

Şemanın sağ üst köşesinde Voltage Lines bloğu, tüm devreye dağıtılan gerilim seviyelerini gösterir. Bu gerilimler; direnç ağları (R107, R106, R105, R108) ve kondansatörler (C101, C102, C103, C113, C114, C115) aracılığıyla hem filtrelenir hem de farklı alt devre bloklarına iletilir. Bu pasif bileşenlerin herhangi birinin hasar görmesi, ilgili gerilim hattında gürültü ya da seviye sapmasına yol açar.

VDDIO
1.8V
Lojik besleme referansı
VCI
3.3V
Analog devre besleme
VSP
+5.5V
Pozitif kaynak sürücü
VSN
-5.5V
Negatif kaynak sürücü
VBAT
3.8V
Backlight besleme kaynağı
// UYARI — NEGATİF GERİLİM ÖLÇÜMÜ

-5.5V hattını ölçerken dijital multimetrenin negatif girişini GND’e, pozitif girişini ise hedef noktaya bağlayın. Ters bağlantı ölçüm cihazını ve devrenin kendisini hasar görebilir. Bu hattın yokluğu, LCD panelde görüntünün soluk, düşük kontrastlı ya da tamamen beyaz görünmesine neden olur.

Devre üzerindeki bypass kondansatörleri (C101 0.00F, C102 1µF, C113 0.01µF gibi değerler) her gerilim hattına yakın konumlandırılmıştır. Bu kondansatörler yüksek frekanslı gürültüyü süzerek gerilimlerin kararlı kalmasını sağlar. Fiziksel hasar sonucunda şort olan bir bypass kondansatörü, o hattı tamamen öldürebilir. Bu tür arızalar çoğunlukla soğuk ölçüm (cihaz kapalıyken diyot modu) ile tespit edilir.

§ 5.0
U201 — Backlight LED Driver IC (TPS61163)

Devrenin sağ alt bloğunda konumlanan U201, Texas Instruments’ın ürettiği TPS61163 boost konvertör tabanlı bir Backlight LED Driver IC’dir. Bu entegre, pil gerilimi olan yaklaşık 3.8V VBAT değerini alır ve J3 LED konektörü üzerinden bağlı olan arka ışık LED dizisini beslemek için yeterli akım ve gerilim üretir. LED dizisi, şemada seri bağlı üç grup halinde düzenlenmiştir (LED1-2-3 ve LED6-7-8 vb.).

TPS61163, tek indüktör ile çalışan bir yükseltici (boost) devresidir. Şemada görülen L1 (10µH) indüktörü, D1 (Schottky diyot) ve C101-C102 (1µF) kondansatörleri bu boost devresinin pasif eleman üçlüsünü oluşturur. Bu elemanlardan herhangi birinin açık devre ya da şort olması, arka ışığın hiç yanmamasına veya titreşimli yanıp sönmesine yol açar.

// BACKLIGHT BOOST DEVRE SİNYAL AKIŞI
VBAT
3.8V
→
L1
10µH
İndüktör
→
U201
TPS61163
Switch
→
D1
Schottky
→
WLED+
WLED-
J3
→
LED
Dizisi
← Telefonunuzu yatay konuma alınız →
BİLEŞEN DEĞER / MODEL FONKSİYON ARIZA BELİRTİSİ
U201 TPS61163 Boost LED sürücü IC Arka ışık yok, kısa devre
L1 10µH İndüktör Enerji depolama / transferi Arka ışık yok veya titreşim
D1 Schottky Diyot Geri akım engelleyici Ekran karanlık, ısınma
C101 1µF Giriş filtre kondansatörü VBAT gürültüsü, kararsızlık
C102 1µF Çıkış filtre kondansatörü LED titremesi, parlaklık dalgası
VDDIO (Pin 4) 1.8V Sürücü lojik besleme IC yanıt vermiyor
GND (Pin 1, 2) 0V Referans Devre topraklama Ölçüm referansı

TPS61163’ün çalışma frekansı genellikle 1 MHz civarındadır. Bu frekans, indüktör değeri ve çıkış voltajı ile doğrudan ilişkilidir. Devre düzgün çalışırken VBAT pinine bağlı noktada PWM darbesi gözlemleyebilirsiniz; bu darbelerin yokluğu IC’nin enable girişinde sorun olduğuna işaret eder. Enable pini, DDIC’den veya ana işlemciden gelen PWM sinyali tarafından kontrol edildiğinden, arka ışık arızalarını yalnızca backlight bölgesinde aramak çoğu zaman yanlış tanıya yol açar.

§ 6.0
LCD Panel, J2 Konektörü ve Piksel Matrisi

Şemanın alt bölümündeki J2 (LCD Connector), DDIC’den gelen sinyalleri LCD panel alt sistemine taşır. Bu konektör üzerinden iki farklı türde veri akar: satır sürücüleri (Row Drivers) için dikey kontrol sinyalleri ve sütun sürücüleri (Column Drivers) için yatay veri sinyalleri. Bu iki sürücü yapısının kesiştiği noktada ise Piksel Matrisi (Pixel Matrix) yer alır; her piksel bir satır ve sütun sürücüsünün aktive ettiği anda şarj olarak renk bilgisini görüntüler.

J2 konektöründe VDDI1, MIP-D, AIN-B, KKL 5-6-7, AVG1-3-4, AVS3 gibi sinyaller bulunur. Bu sinyal adları üreticiden üreticiye değişse de işlevsel olarak her zaman aynı görevi üstlenirler: güç, saat ve veri. Konektörde yer alan L3, L7, L7, L8, L9, L8, LS8, LS7, LS7 etiketli induktif filtreler, panel sinyal hatlarındaki RF gürültüsünü bastırır.

// TEKNİK NOT — SATIR ve SÜTUN SÜRÜCÜ ARIZA FARKI

Satır sürücüsü arızası genellikle yatay çizgiler ya da yatay boyunca tekrarlayan bloklar şeklinde görünür. Sütun sürücüsü arızası ise dikey çizgiler veya dikey renk bantları oluşturur. Bu ayrım, servis teknisyenine doğrudan hangi sürücü bloğunu incelemesi gerektiğini söyler ve onarım sürecini belirgin şekilde kısaltır.

Arka ışık LED dizisi, şemada J3 (LED Connector) üzerinden WLED+ ve WLED- hatlarıyla bağlanmıştır. LED1, LED2, LED3 ve LED6, LED7, LED8 olarak gruplanan bu dizi genellikle seriden bağlıdır; yani dizideki tek bir LED’in açık devre olması tüm grubun sönmesine neden olur. Bu nedenle LED dizisini test ederken her grubu ayrı ayrı ölçmek gerekir.

§ 7.0
Arıza Tanı Protokolleri ve Ölçüm Noktaları

Profesyonel bir servis teknisyeni olarak ekran sistemine yönelik arıza tespitinde sistematik bir yaklaşım izlemek hem zaman hem de donanım hasarı açısından kritik önem taşır. Aşağıdaki tanı protokolü, şemada tanımlanan ölçüm noktalarını esas alarak hazırlanmıştır.

← Telefonunuzu yatay konuma alınız →
Beklenen değer yoksa olası arızadan şüphelenilir.
ADIM ÖLÇÜM NOKTASI BEKLENEN DEĞER OLASI ARIZA
1 J1 PIN 30 — VCC ≥ 3.3V Ana güç yok → Güç yönetimi IC
2 U101 VDDIO 1.75 – 1.85V DDIC besleme yok → LDO veya R direnci
3 U101 RESET (Pin 24) 0V → 1.8V geçişi Reset yok → DDIC yanıt vermez
4 MIPI D0+/D0- Diferansiyel darbe Sinyal yok → Ana işlemci / kablo
5 VSP (Çıkış) +5.4 – +5.6V Panel besleme yok → DDIC hasar
6 VSN (Çıkış) -5.4 – -5.6V Negatif rel. yok → Soluk görüntü
7 VBAT → U201 3.6 – 4.2V BL besleme yok → Backlight yanmaz
8 L1 Çıkışı Boost gerilim (~20V) Boost yok → L1 açık / U201 hasar
9 J3 WLED+ / WLED- LED akımı ölçüsü Akım yok → LED açık devre
// UYARI — CANLIYKEN ÖLÇÜM

Boost çıkışı (L1 sonrası) genellikle 20V ile 30V arasında bir değere ulaşır. Bu noktayı cihaz çalışırken ölçerken mutlaka yüksek empedanslı prob kullanın. Düşük empedanslı prob devre üzerinde yük oluşturarak yanlış ölçüm değeri üretir ve zaman zaman IC’yi hasar görebilir kılar.

§ 8.0
Onarım Adımları ve Bileşen Test Prosedürleri

Arıza lokalizasyonu tamamlandıktan sonra onarım süreci belirli bir prosedür dahilinde yürütülmelidir. Ekran sisteminin hassas yapısı, özellikle DDIC ve Backlight Driver değişimi söz konusu olduğunda BGA lehimleme istasyonu, sıcaklık kontrollü ısı tabancası ve uygun pasta miktarı gerektirmektedir. Yanlış uygulanan ısı hem hedef entegrenin hem de çevresindeki kapasitörlerin kalıcı olarak hasar görmesine neden olabilir.

← Telefonunuzu yatay konuma alınız →
ARIZA TÜRÜ ÖNERİLEN İŞLEM GEREKLİ ALET ZORLUK
Siyah Ekran (VDDIO yok) R101/R102 dirençlerini ölç ve değiştir Multimetre, SMD lehimleme demiri ORTA
MIPI sinyal kaybı Kablo / J1 konektör temizliği IPA, ultra-ses veya prob DÜŞÜK
DDIC arızası U101 BGA reballing ve değişimi BGA istasyonu, reballing seti YÜKSEK
Arka ışık yok (VBAT tamam) L1, D1, C101-C102 test + değişim LCR metre, SMD lehimleme demiri ORTA
Backlight IC arızası U201 (TPS61163) değişimi Sıcaklık istasyonu, paste YÜKSEK
LED dizisi açık devre J3 üzerinden grup testi, LED değişimi LED test cihazı, mikro lehimleme demiri YÜKSEK
Zebra çizgileri J2 konektör temizliği; satır/sütun testi Prob, IPA, dikdörtgen sinyal kaynağı ORTA
VSP/VSN kayıp R105/R106/R108 ölç; DDIC çıkış testi Multimetre, güç kaynağı ORTA

Onarım sonrası doğrulama testleri en az arıza tespiti kadar kritiktir. Cihazı kapatıp açtıktan sonra yalnızca görsel kontrol yapmak yetmez; ekranın tüm köşelerinde dokunmatik tepkisini, farklı parlaklık seviyelerinde arka ışık stabilitesini ve uzun süreli kullanımda ısı dağılımını da gözlemlemeniz gerekir. Titreyen arka ışık, onarılan sistemde çoğunlukla yanlış kapasitör değeri ya da lehim köprüsü kaynaklı olur.

Bu konularda daha fazla teknik servis içeriğine ulaşmak ve profesyonel eğitim almak için ceptelefonutamirkursu.com üzerindeki kurs programlarımızı inceleyebilirsiniz. Ekran sistemi onarımından anakart tamiriyle, veri kurtarmadan NAND flash işlemlerine uzanan kapsamlı müfredatımız sahadan gelen gerçek vaka analizleri üzerine inşa edilmiştir.
