Elektrik Alanı ve Kapasitans: Teknik Servis Uzmanının Kapsamlı Rehberi

Bu makale, teknik servis uzmanlarının ve elektronik tamir teknisyenlerinin günlük karşılaştığı elektrik alanı ve kapasitans kavramlarını derinlemesine ele almaktadır. Akü şarj cihazlarından, ana kart onarımına kadar birçok cihazda kritik rol oynayan bu temel prensipleri anlamak, profesyonel tamir süreçlerinde hayati önem taşır.

1. Elektrik Alanı Nedir ve Neden Önemlidir?

İki iletken arasında potansiyel fark (voltaj) oluştuğunda, bu iletkenler arasındaki boşlukta görünmez bir kuvvet alanı meydana gelir. İşte bu alana elektrik alanı diyoruz. Teknik servis ortamında, özellikle yüksek voltajlı güç kaynakları veya floresan arka aydınlatma devreleri üzerinde çalışırken bu alanın varlığını hissedebilirsiniz.

Elektrik akımını düşündüğümüzde, iletken içindeki atomların arasından hareket eden elektronları hayal etmek kolaydır. Ancak elektrik alanı tamamen farklı bir yapıdır: kütlesi yoktur, renk yoktur, koku yoktur. Yani maddi bir varlık değil, uzayda yayılan bir etki alanıdır.

Mıknatıslarla oynadığınızı düşünün. İki mıknatıs birbirini çeker veya iter, aralarında görünmez bir kuvvet vardır. Fizikçiler bu etkileşimi manyetik alan olarak tanımlar. Benzer şekilde, elektrik yüklerinin etkileşimi de elektrik alanı üzerinden gerçekleşir.

Teknik servis pratiğinde, statik elektrik nedeniyle hassas bileşenlerin zarar görmesi bu prensiple doğrudan ilişkilidir. Mesela, mum ve yün kumaş birbirine sürtüldüğünde oluşan çekim kuvveti, elektrik alanının somut bir örneğidir.

2. Alan Kuvveti ve Alan Akısı: Teknik Servis Açısından

Elektrik alanının iki temel ölçüsü vardır:

  • Alan Kuvveti (Field Force): Alanın belirli bir mesafe üzerinde uyguladığı itme kuvvetinin miktarıdır. Devrelerdeki voltaja benzer; potansiyel fark ne kadar yüksekse, alan kuvveti o kadar güçlüdür.
  • Alan Akısı (Field Flux): Alanın uzaydaki toplam etki miktarıdır. Akıma (current) benzer, ancak elektron hareketi olmadan da boş uzayda var olabilir.

Teknik servis perspektifinden bakarsak: Bir güç kaynağındaki yüksek voltaj, güçlü bir alan kuvveti oluşturur. Bu alan, yakındaki diğer bileşenlere etki edebilir ve istenmeyen sinyal gürültüsüne (noise) neden olabilir. Bu nedenle, güç kaynağı devrelerinde genellikle kapasitörler kullanılarak bu alan akısı kontrol altına alınır.

Alan akısı, alan kuvvetine uygulanan dirençle ters orantılıdır. İki iletken arasındaki yalıtkan malzemenin türü, bu direnci belirler. İletken malzemelerin elektrik akımına direnci gibi, yalıtkan malzemelerin de elektrik alanı akısına bir direnci vardır.

3. İletkenlerde Elektron Davranışı ve Alan Etkisi

Normal şartlarda, bir iletkene elektron girebilmesi için eşit miktarda elektronun çıkış yolu olması gerekir. Bu nedenle devreler döngüsel (kapalı devre) olmalıdır. Ancak ilginç bir şekilde, iki iletken arasında elektrik alanı oluştuğunda, ekstra elektronlar çıkış yolu olmadan bir iletkene sıkıştırılabilir.

Bu durum, kapasitörlerin çalışma prensibinin temelini oluşturur. İki iletken arasındaki alan akısı ne kadar fazlaysa, biriken yük (elektron fazlalığı veya eksikliği) o kadar fazladır. Teknik servis uzmanı olarak, bir kondansatörün plakalarında biriken bu yükü ölçmek için multimetrenizin kondansatör ölçüm fonksiyonunu kullanabilirsiniz.

4. Kapasitör (Kondansatör) Nedir ve Nasıl Çalışır?

capacitor symbols Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi

Kapasitör, elektrik alanı olayını kullanarak enerji depolayan elektronik bileşendir. İki metal plaka (genellikle alüminyum veya tantal) arasında bir yalıtkan malzeme yerleştirilerek üretilir.

Teknik servis stokunuzda görebileceğiniz farklı kapasitör türleri şunlardır:

  • Küçük değerli kapasitörler: İki dairesel plaka arasında seramik veya plastik yalıtkan kullanılır. Telefon anakartlarında sıkça görülür.
  • Büyük değerli kapasitörler: Metal folyo şeritler, esnek yalıtkan malzeme arasına konularak sarılır ve kompakt hale getirilir. Güç kaynaklarında ve invertörlerde kullanılır.
  • En yüksek kapasitans değerleri: Mikroskobik kalınlıkta oksit tabakası ile ayrılmış iki iletken yüzey kullanılır. Elektrolitik kapasitörler bu gruptadır ve anakart onarımında sıkça değiştirilmesi gereken parçalardır.

Devre şemalarında kapasitör, iki paralel kısa çizgi ile gösterilir. Eski şemalarda kesişen plakalar şeklinde de gösterilebilir.

5. Kapasitörün Şarj ve Deşarj Süreci

Kapasitörün plakalarına voltaj uygulandığında, plakalar arasında yoğun bir elektrik alanı oluşur:

  • Negatif plaka: Ekstra serbest elektronlar toplanır.
  • Pozitif plaka: Serbest elektronlar çekilerek eksiklik oluşur.

Bu farklı yük durumu, kapasitörde enerji depolanmasına neden olur. Plakalar arasındaki elektron farkı ne kadar fazlaysa, alan akısı o kadar güçlüdür ve depolanan enerji o kadar fazladır.

deficiency of electrons Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi

Önemli bir teknik özellik: Kapasitörler dirençlerden farklı olarak enerjiyi ısı olarak dağıtmaz, elektrik alanı şeklinde depolar. Depolanan enerji, plakalar arası voltajın fonksiyonudur.

Kapasitörün en kritik davranışı: voltaj değişimlerine direnç göstermesidir. Voltaj artmaya çalıştığında, kapasitör değişime karşı koymak için kaynaktan akım çeker (şarj olur). Voltaj düşmeye çalıştığında ise, depoladığı enerjiyi devreye vererek akım sağlar (deşarj olur).

Newton’un Birinci Hareket Yasası’nı hatırlayın: “Hareket halindeki cisim hareketini, durgun cisim durgunluğunu korur.” Kapasitörler için şöyle diyebiliriz: “Şarjlı kapasitör şarjlı kalma eğilimindedir; deşarjlı kapasitör deşarjlı kalma eğilimindedir.” Teorik olarak mükemmel bir kapasitör, dokunulmadığı sürece sonsuza kadar yükünü korur.

Pratikte ise, iç sızıntı yolları nedeniyle kapasitörler zamanla yükünü kaybeder. Ancak bu süreç bazı kapasitörlerde yıllar sürebilir. Teknik serviste, uzun süre kullanılmayan cihazların kapasitörlerinin “yaşlandığı” (aging) ve değerlerinin değiştiği gözlemlenir.

6. Şarj ve Deşarj Durumları: Teknik Detaylar



Şarj Durumu (Yükselen Voltaj):

Kapasitörün voltajı artırılmak istendiğinde, devreden akım çekerek enerji depolar. Bu durumda yük (load) gibi davranır. Akım pozitif uçtan girer, negatif uçtan çıkar. Güç kaynağı devrelerindeki filtre kapasitörleri bu prensiple çalışır.

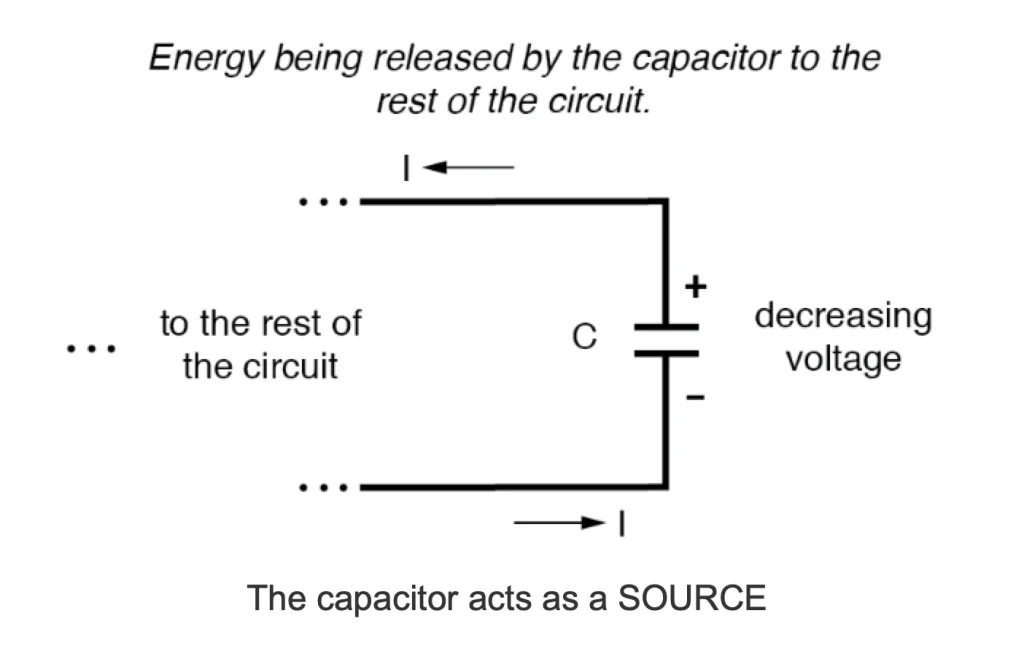

Deşarj Durumu (Düşen Voltaj):

Kapasitörün voltajı düşürülmek istendiğinde, depoladığı enerjiyi devreye vererek akım sağlar. Bu durumda kaynak (source) gibi davranır. Akım pozitif uçtan çıkar, negatif uçtan girer. Ani güç kesintilerinde anakartın kısa süreli beslemesi bu şekilde sağlanır.

Ani Voltaj Uygulaması:

Boş bir kapasitöre aniden voltaj uygulandığında, kapasitör kaynaktan akım çekerek enerji emer. Voltajı kaynak voltajına eşitlenene kadar bu devam eder. Sonunda akım sıfıra düşer. Bu nedenle DC devrelerde şarj olan kapasitör açık devre gibi davranır.

Yük Direnci Bağlantısı:

Şarjlı bir kapasitöre direnç bağlandığında, kapasitör dirence akım vererek enerjisini boşaltır. Voltaj sıfırlanana kadar bu sürer. Akü gibi davrandığı için kapasitörler bazen “ikincil hücre batarya” olarak da düşünülebilir, ancak enerji depolama kapasiteleri çok daha düşüktür.

7. Dielektrik Malzeme ve Geçirgenlik (Permittivity)

Plakalar arasındaki yalıtkan malzeme, elektrik alanı akısını ne kadar desteklediğine göre kapasitörün performansını belirler. Bu malzemeye dielektrik adı verilir.

Farklı dielektrik malzemelerin elektrik alanı akısını oluşturma eğilimi farklıdır. Bu özelliğe geçirgenlik (permittivity) denir.

Teknik servis pratiğinde karşılaşabileceğiniz dielektrik malzemeler:

  • Seramik: Yüksek frekans uygulamalarında, stabilite sağlar.
  • Elektrolitik (Alüminyum oksit): Yüksek kapasitans değerleri, ancak polarite hassasiyeti.
  • Tantal oksit: Kompakt boyut, yüksek güvenilirlik.
  • Plastik film: Düşük kayıp, hassas devrelerde tercih edilir.
  • capacitor as source Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi

8. Kapasitans Nedir ve Farad Birimi

Kapasitans, kapasitörün belirli bir voltaj düşümü için ne kadar enerji depolayabildiğinin ölçüsüdür. Aynı zamanda voltaj değişimine ne kadar direnç gösterdiğinin de göstergesidir. Sembolü C, birimi Farad (F)‘dır.

Teknik servis stokunuzda göreceğiniz değerler genellikle:

  • Pikofarad (pF): 10^-12 Farad (seramik kapasitörler)
  • Nanofarad (nF): 10^-9 Farad
  • Mikrofarad (µF): 10^-6 Farad (elektrolitik kapasitörler)
  • Milifarad (mF): 10^-3 Farad

İlginç bir not: Endüstride büyük kapasitans değerleri genellikle “mikrofarad” cinsinden ifade edilir. Örneğin 330.000 mikrofarad yerine 330 milifarad denmesi daha mantıklı olurdu, ancak geleneksel kullanım böyledir.

9. Kondansatörün Eski Adı: Condenser

Kapasitörün eski adı condenser veya condensor‘dur. Yeni kitap ve şemalarda bu terim kullanılmaz, ancak eski elektronik literatürde karşılaşabilirsiniz.

En bilinen kullanım alanı otomotiv sektöründedir. Elektromekanik ateşleme sistemlerindeki kontakların (points) aşırı kıvılcım oluşturmasını önlemek için kullanılan küçük kapasitöre “condenser” denirdi. Günümüzde elektronik ateşleme sistemlerinde bu bileşen artık farklı şekillerde yer alır.

10. Özet ve Teknik Servis Uygulamaları

Temel Prensipler:

  • Kapasitörler voltaj değişimlerine karşı koymak için gerekli yönde akım çeker veya verir.
  • Voltaj artarken yük gibi davranır (enerji depolar, pozitiften girip negatiften çıkar).
  • Voltaj düşerken kaynak gibi davranır (enerji verir, pozitiften çıkıp negatife girer).
  • Kapasitans, elektrik alanında enerji depolama yeteneğidir ve Farad (F) ile ölçülür.
  • Eski adı condenser‘dir.

Teknik Servis Pratiğinde Kapasitörler:

  • Güç kaynağı filtreleme: Dalgalanmaları düzeltmek için kullanılır.
  • Anakart stabilizasyonu: İşlemci çevresinde voltaj dalgalanmalarını önler.
  • Arka aydınlatma invertörleri: LCD panellerde gerilim yükseltme devrelerinde görev alır.
  • RF devreleri: Yüksek frekans sinyallerinin filtrelenmesinde kullanılır.
  • Zamanlama devreleri: RC devreleri ile zaman gecikmeleri oluşturulur.

Arıza Teşhis İpuçları:

  • Şişmiş elektrolitik kapasitör, iç basınç artışı ve arızalı dielektrik işaretidir.
  • Lehim bağlantılarında çatlak, seri bağlantı direnci artışına ve düşük kapasitansa neden olur.
  • ESR (Eşdeğer Seri Direnç) ölçümü, kapasitörün sağlığını gösterir.
  • Ölçümde değerin %20 altına düşmesi, değiştirme gerektirir.

Kaynak: Bu teknik içerik, www.ceptelefonutamirkursu.com referans alınarak hazırlanmıştır.
