Dirençler: Elektronik Devrelerin Gizli Kahramanları ve Tamir Rehberi
Yazar: Cep Telefonu Tamir Kursu Teknik Servis Ekibi
Elektronik devrelerin omurgasını oluşturan dirençler, göz ardı edilmemesi gereken kritik bileşenlerdir. Bir cep telefonu tamir teknisyeni olarak günlük rutininizde sıkça karşılaştığınız bu pasif elemanlar, devrenin stabil çalışması için hayati öneme sahiptir. Bu rehberde, dirençlerin temel işlevlerinden başlayarak arıza teşhisine, ölçüm tekniklerinden değişim süreçlerine kadar her şeyi adım adım ele alacağız.
Direnç Nedir ve Devrede Ne İşe Yarar?

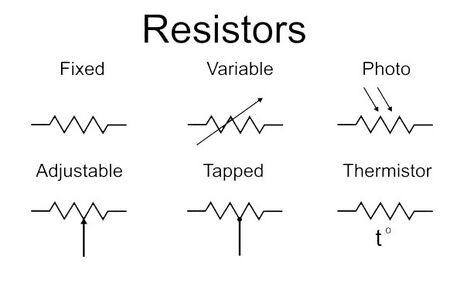

Direnç, elektrik akımının geçişine karşı koyan, fakat tamamen engellemeyen temel bir elektrik elemanıdır. Birimi Ohm (Ω)‘dur ve devre şemalarında genellikle R harfi ile bir numara kombinasyonuyla (örneğin R381) gösterilir.
Teknik servis perspektifinden bakıldığında, dirençlerin temel görevi şunlardır:
- Voltaj Düşürücü / Akım Sınırlayıcı: Yüksek voltaj kaynağından düşük voltaj gerektiren bir bileşeni beslemek için seri bağlanır. Örneğin, 5V kaynaktan 3V çalışan bir cihazı beslemek için 2V düşüren direnç hesaplanır. Ohm Kanunu (V = I × R) kullanılarak doğru değer belirlenir.
- Voltaj Bölücü: İki veya daha fazla direncin seri bağlanmasıyla yüksek voltaj, orantılı olarak düşürülür. Batarya voltajı izleme, ADC girişleri için voltaj ölçekleme ve transistör bias ayarlarında sıkça kullanılır.
- Pull-up / Pull-down: Dijital elektronikte, anahtar veya sensörlerin açık devre durumunda “floating” (belirsiz) kalmasını önlemek için kullanılır. Pull-up dirençleri 2.2kΩ ile 10kΩ arasındadır ve girişi HIGH seviyesinde tutar; pull-down dirençleri ise girişi GND’ye çekerek LOW seviyesinde sabitler.
- Shunt (Akım Ölçüm): Çok düşük değerli (genellikle 0.002Ω) hassas dirençler üzerinden düşen voltaj farkı ölçülerek akım hesaplanır. Güç kaynağı devrelerinde ve batarya yönetim sistemlerinde yaygındır.
- Sensör Görevi: Termistörler (sıcaklığa duyarlı) ve fotodirençler (ışığa duyarlı) gibi değişken dirençler, çevresel koşulları elektrik sinyaline dönüştürür.
Teknik Serviste Karşılaşılan Direnç Tipleri

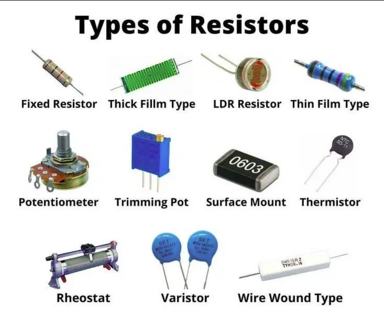

Modern elektronik tamirinde karşımıza çıkan direnç türlerini doğru tanımak, arıza teşhisi için ilk adımdır:
SMD (Yüzey Montaj) Dirençler
Günümüz cep telefonu ve tablet anakartlarında en yaygın kullanılan tiptir. Küçük, dikdörtgen wafer şeklinde, üst yüzeyi siyah, altı beyaz seramiktir. Üzerlerindeki kodlar şu şekilde okunur:
- 3 Haneli Kod: İlk iki rakam değer, son rakam çarpan. Örneğin 104 = 10 × 10⁴ = 100kΩ
- 4 Haneli Kod: İlk üç rakam değer, son rakam çarpan. Örneğin 1001 = 100 × 10¹ = 1kΩ
- EIA-96 Kod: İki rakam + harf sistemi. Örneğin 01C = 10kΩ
- Harf Gösterimi: R=1, K=1000, M=1.000.000 çarpan. 4K7 = 4.7kΩ, 10R = 10Ω
SMD direnç ölçümü için dijital multimetrenin direnç (Ω) konumuna getirilmesi ve prob uçlarının direncin iki terminaline temas ettirilmesi yeterlidir.
Axial (THT) Dirençler
Tarihsel olarak en yaygın form faktörüdür. Silindirik şekilli, iki uçtan tel çıkışlıdır. Üzerlerindeki renk bantları şu şekilde yorumlanır:
Renk Kodu Ezberi: Siyah (0), Kahverengi (1), Kırmızı (2), Turuncu (3), Sarı (4), Yeşil (5), Mavi (6), Mor (7), Gri (8), Beyaz (9)
İlk iki bant basamak değeri, üçüncü bant çarpan, dördüncü bant toleransı gösterir. Örneğin kahverengi-siyah-kırmızı-altın = 1-0-00 = 1kΩ %5 tolerans.
Tel Sarımlı (Wirewound) Dirençler
Nikrom telin seramik çekirdek üzerine sarılmasıyla yapılır. Yüksek güç uygulamalarında ve ısıtma elemanları olarak kullanılır. Yüksek frekanslarda parazit endüktans oluşturabileceğinden RF devrelerinde tercih edilmez. Tel sarımlı dirençlerde arıza genellikle direnç telinin bir noktadan kopmasıyla oluşur. Bu durumda direncin ortasından yüzey kazınarak tel açığa çıkarılır ve multimetre ile ortadan her iki uca ölçüm yapılır. Bir uçtan yarı değer, diğer uçtan “OL” (açık devre) okunursa kopma noktası tespit edilmiş olur.
Metal Film Dirençler
Seramik substrat üzerine mikroskobik metal tabaka kaplanarak üretilir. Tel sarımlılara göre çok daha düşük endüktans sağlar ve hassas devrelerde tercih edilir.
Karbon Kompozit Dirençler
20. yüzyıl ortalarında yaygın olan bu dirençler, grafit karışımlı kompozit malzemeden yapılır. Zamanla değer kayması (drift) yaşama eğilimindedir. Üzerlerinde genellikle 3 bantlı renk kodu bulunur (tolerans bandı eksik).
Değişken ve Özel Dirençler
Potansiyometreler
Düğme veya vidalı ayar mekanizması ile direnç değeri değiştirilebilir. Ses kontrolü, dimmer anahtarları ve ayar devrelerinde kullanılır. Zamanla mekanik aşınma ve toz birikimi nedeniyle temassızlık yapabilir.
Termistörler (Sıcaklık Dirençleri)
- NTC (Negatif Sıcaklık Katsayısı): Sıcaklık arttıkça direnç düşer. Batarya şarj kontrolü, termostat ve sıcaklık sensörlerinde kullanılır.
- PTC (Pozitif Sıcaklık Katsayısı): Sıcaklık arttıkça direnç artar. Aşırı akım koruması olarak kendi kendini sıfırlayan sigorta görevi görür.
Varistörler (VDR)
Aslında bir direnç değil, yarı iletken cihazdır. Belirli bir voltaj eşiğine kadar yalıtkan, üzerinde ise iletken davranır. Voltaj dalgalanmalarına ve aşırı gerilimlere karşı koruma sağlar. Metal Oksit Varistörler (MOV) modern elektronikte en yaygın kullanılan tiptir. Arızalı bir varistör genellikle kısa devre veya açık devre şeklinde davranır.
Fotodirençler (LDR)
Üzerine düşen ışık şiddetine göre direnci değişir. Sokak lambalarının otomatik açılıp kapanmasında ve ışık sensörü uygulamalarında kullanılır.
Direnç Arızaları ve Teknik Servis Teşhisi
Dirençler genellikle iki şekilde arızalanır:
- Açık Devre (Open): Aşırı akım veya ısınma sonucu direnç teli kopar. Multimetre “OL” (Overload) veya sonsuz direnç gösterir. Bu en yaygın arıza tipidir.
- Değer Kayması (Value Drift): Zamanla, ısı, nem veya yaşlanma nedeniyle direnç değeri nominal değerinden sapar. Özellikle karbon kompozit dirençlerde görülür.
Teknik Servis Kontrol Listesi:
- Öncelikle direncin fiziksel hasar (korozyon, sıvı hasarı, yanma izi) olup olmadığı gözle kontrol edilir. Bu en hızlı arıza teşhis yöntemidir.
- Direnç devre dışı ölçülmelidir. Devre üzerinde ölçüm yapıldığında, paralel bağlı diğer bileşenler nedeniyle ölçülen değer her zaman nominal değerden düşük veya eşit çıkar.
- Eğer devre üzerinde ölçülen değer nominal değerden yüksek çıkıyorsa, direnç kesinlikle arızalıdır (açık devre veya değer kayması).
- Değer bilinmiyorsa, çalışan bir referans cihazdan veya şemadan kontrol edilmelidir.
Önemli Not: Direnç ölçümünde polarite önemli değildir. Probları ters çevirmek sonucu değiştirmez.
Direnç Ölçüm Teknikleri ve Araçlar
Multimetre ile Ölçüm

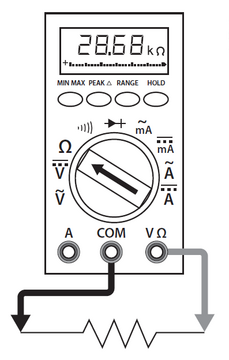

Dijital multimetre direnç ölçüm moduna (Ω) alınır. Prob uçları direncin iki terminaline dokundurulur. Ekranda çıkan değer, direncin Ohm cinsinden değeridir. Analog multimetre kullanılıyorsa, ölçümden önce problar birbirine değdirilerek sıfır Ohm kalibrasyonu yapılmalıdır.
Devre Üzerinde Ölçüm Tuzakları
Devre üzerinde direnç ölçümü yaparken dikkat edilmesi gerekenler:
- Paralel bağlı diğer dirençler ve bileşenler ölçümü etkiler
- Kondansatörler şarj olabilir ve yanlış okuma yapabilir
- Yarı iletkenler (diyot, transistör) ölçümü bozabilir
- Devrede enerji olmamalıdır! Canlı devrede ölçüm hem tehlikeli hem de yanlış sonuç verir
SMD Direnç Ölçüm İpuçları
SMD dirençler çok küçük olduğundan, multimetre prob uçları yerine hassas cımbız prob veya SMD test kancaları kullanılması önerilir. Ölçüm yaparken komşu komponentlere temas etmemeye dikkat edilmelidir. [^4^]
Direnç Değişim Süreci ve Kritik Noktalar
Arızalı direncin değiştirilmesi sırasında dikkat edilmesi gereken üç temel kural vardır:
- Direnç Değeri: Arızalı direnç ile aynı Ohm değerinde yedek seçilmelidir. Tolerans %1 tercih edilmelidir (mümkünse).
- Güç Değeri (Power Rating): Yedek direnç, orijinalin aynı veya daha yüksek güç değerinde olmalıdır. Güç değeri bilinmiyorsa, mevcut boyuttaki en yüksek güçlü direnç tercih edilmelidir.
- Paket Boyutu: Mümkünse aynı boyutta (özellikle SMD 0402, 0603, 0805 gibi standartlar) yedek kullanılmalıdır. Boyut kısıtlaması yoksa, aynı güç değerine sahip farklı boyut direnç kullanılabilir.
SMD Direnç Değişim Teknikleri:
- Lehimleme: Sıcak hava istasyonu (hot air) ve mikroskop altında, doğru sıcaklık ve hava akışı ile eski direnç alınır, yeni direnç yerleştirilir.
- Isı Kontrolü: Aşırı ısı komşu bileşenlere zarar verebilir. Seramik tabanlı dirençler ısıyı hızla iletir, bu nedenle lehim süresi minimize edilmelidir.
- Lehim Macunu: Kaliteli flux kullanımı, lehim akışını kolaylaştırır ve soğuk lehim riskini azaltır.
Cep telefonu ve modern elektronik cihazlarda direnç değişimi, uzmanlık ve doğru ekipman gerektiren hassas bir işlemdir.
Teknik Servis Pratik İpuçları
- Her zaman direnç değerini önce kodundan okuyun, sonra multimetre ile doğrulayın. Kod okuma hataları sık görülür.
- Yanmış veya renk bantları silinmiş THT dirençlerde, tel sarımlı dirençlerin ortasından kazıyarak kopma noktasını bulabilirsiniz.
- Pull-up/pull-down dirençlerinde 2.2kΩ ile 10kΩ arası değerler standarttır; şema yoksa bu aralıktan deneme yapılabilir.
- Shunt dirençlerde (0.002Ω gibi çok düşük değerler) normal multimetre yetersiz kalabilir; dört telli (Kelvin) ölçüm veya özel milliohmmetre gerekir.
- Termistör değişiminde, NTC mi yoksa PTC mi olduğu mutlaka doğrulanmalıdır. Yanlış tip cihazın aşırı ısınmasına veya çalışmamasına neden olur.
- Varistör değişiminde, çalışma voltajı eşiği (clamp voltage) orijinal ile aynı olmalıdır. Düşük eşikli varistör normal çalışma voltajında iletime geçerek kısa devre yapar.
Sonuç ve Özet
Dirençler, elektronik devrelerin en temel ancak en kritik bileşenleridir. Bir teknik servis uzmanı olarak, dirençlerin işlevlerini, tiplerini, arıza modlarını ve ölçüm tekniklerini bilmek, hızlı ve doğru tamir yapabilmenin anahtarıdır. SMD direnç kodlarını doğru okumak, multimetre ile güvenilir ölçüm yapmak ve değişim sırasında doğru değer, güç ve boyut seçimini yapmak, profesyonel tamir hizmetinin temel taşlarıdır.
Arızalı dirençlerin değiştirilmesi, cihazın performansını ve ömrünü doğrudan etkileyen kritik bir işlemdir. Bu nedenle her zaman kaliteli yedek parça kullanılmalı ve değişim sonrası fonksiyonel test yapılmalıdır.
