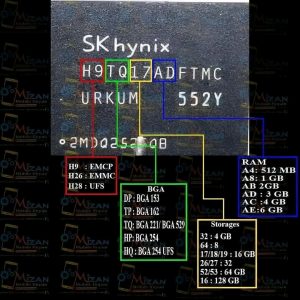

Skhynix BGA model details 🤔💻📝🔍💡

Cep Telefonu Tamir Kursu
Ocak 15, 2026

Mert_Egitim

Mobil Veri Kurtarma ve Şifre Çözme

Mayıs 23, 2026

Dijital Adli Bilişimde Mobil Veri Kurtarma ve Şifre Çözme Metodolojileri: Endüstri Standardı Araçların Teknik İncelemesi

Özet: Günümüzde akıllı telefonlar, kişisel ve kurumsal verilerin en yoğun depolandığı dijital ortamlar haline gelmiştir. Cihazların fiziksel hasar görmesi, sistem kilitlenmeleri, unutulan ekran şifreleri veya silinmiş verilerin geri getirilmesi ihtiyacı, mobil adli bilişim (mobile forensics) disiplininin önemini artırmıştır. Bu çalışma, Cellebrite UFED 7.72, Physical Analyzer 7.70, FTK Toolkit 8.2, Passware Kit Mobile & Forensic, Magnet AXIOM ve Oxygen Forensic Detective 18.2 gibi endüstri lideri yazılım ve donanım çözümlerinin veri kurtarma ve telefon şifresi çözme süreçlerindeki teknik rolünü akademik bir yaklaşımla incelemektedir.

Bahsi geçen yazılımlar kurumsal ve/veya lisanslı ürünler olup kişisel amaçlı kullanımı yasaktır.

Dijital adli bilişim mobil veri kurtarma telefon şifresi çözme Cellebrite UFED Passware Kit Oxygen Forensic Magnet AXIOM FTK Toolkit şifre kırma delil analizi

1. Giriş ve Problem Tanımı

Mobil cihaz teknolojilerinin exponansiyel gelişimi, veri depolama, iletişim ve multimedya üretim merkezlerinin ceplerimize taşınmasına olanak tanımıştır. Ancak bu durum, cihazların çalınması, hasar görmesi, yazılım hataları, kullanıcı hataları (unutulan PIN, desen, parola) veya kasıtlı veri silme gibi senaryolarda kritik bilgilerin erişilemez hale gelmesi riskini de beraberinde getirmiştir.

Mobil veri kurtarma ve telefon şifresi çözme işlemleri, artık sadece bireysel kullanıcıların değil; hukuk enforcement kurumları, kurumsal IT güvenlik birimleri ve özel sektör adli bilişim laboratuvarlarının da temel operasyonel faaliyetleri arasında yer almaktadır. Bu çalışma, söz konusu operasyonlarda kullanılan profesyonel araçların teknik yeteneklerini, kullanım alanlarını ve birbirleriyle olan sinerjilerini detaylandırmaktadır.

2. Cellebrite UFED 7.72: Mobil Veri Ekstraksiyon Çözümü

Cellebrite tarafından geliştirilen UFED (Universal Forensic Extraction Device) 7.72, mobil adli bilişim alanında altın standart olarak kabul edilen donanım-yazılım entegre çözümlerden biridir. Özellikle kilitli veya şifre korumalı cihazlardan veri elde etme (extraction) süreçlerinde öne çıkar.

Teknik Özellikler ve Veri Kurtarma Yetenekleri:

Android ve iPhone Ekstraksiyonu: İki dominant mobil işletim sistemi için özel protokoller üzerinden veri çekme imkanı sunar.
Logical / File System / Physical Extraction: Mantıksal (uygulama verileri), dosya sistemi düzeyinde ve fiziksel (bit-by-bit imaj) kopyalama modlarıyla esnek veri kurtarma stratejileri uygulanabilir.
Userdata Reading: Kullanıcı alanında depolanan rehber, mesaj, arama kaydı, medya ve uygulama verilerinin ham okunması.
Screen Lock Workflows: Desteklenen modellerde ekran kilidi (PIN, desen, şifre) atlatma veya kaldırma işlemleri. Bu özellik, telefon şifresi çözme operasyonlarında kritik öneme sahiptir.
App Data, WhatsApp, Media, Logs: Uygulama içi veriler, silinmiş medya parçaları ve sistem loglarının kurtarılması.
Support for Latest Devices: Sürekli güncellenen cihaz destek kütüphanesi ile yeni piyasaya sürülen akıllı telefonlara anında uyum.

UFED 7.72’nin en dikkat çekici yönü, bootloader düzeyinde veya chip-off yöntemleri gerektirmeden, cihazın fiziksel bütünlüğünü koruyarak veri elde etme kapasitesidir. Bu, özellikle delil zinciri bütünlüğünün (chain of custody) korunması zorunlu olan adli süreçlerde tercih sebebidir.

3. Physical Analyzer 7.70: Veri Analizi ve Raporlama

Veri ekstraksiyonu sonrası aşamada, ham verilerin anlamlı hale getirilmesi, ilişkilendirilmesi ve raporlanması gerekmektedir. Cellebrite Physical Analyzer (PA) 7.70, tam da bu ihtiyaca yönelik gelişmiş bir analitik platformdur.

Analiz ve Raporlama Modülleri:

Chat ve Uygulama Analizi: WhatsApp, Telegram, Signal gibi platformların silinmiş veya gizli sohbet geçmişlerinin timeline üzerinde rekonstrüksiyonu.
Call Logs, SMS, Contacts, Media: İletişim verilerinin kişi bazında ilişkilendirilmesi ve harita üzerinde coğrafi konumlandırma.
Timeline ve Event Analysis: Olayların kronolojik sıralanması; bu öz ellikle mobil veri kurtarma sonrası delilin ne zaman oluşturulduğunu/ silindiğini belirlemede kullanılır.
Deleted Data ve File Carving: Dosya sisteminde işaretlenmiş ancak fiziksel olarak üzerine yazılmamış alanlardan silinmiş verilerin çıkarılması (file carving teknikleri).
Passwords, Tokens ve Artifacts: Cihazda kayıtlı parolalar, oturum tokenları ve sistem artefaktlarının analizi. Bu veriler, şifre çözme operasyonlarında ikincil kaynak olarak değerlendirilir.
Professional Reports: Mahkeme ve kurumsal denetimlere uygun, hash değerleri içeren, değiştirilemez formatlarda rapor üretimi.

PA 7.70, veri kurtarma sürecinin sadece teknik değil, aynı zamanda hukuki geçerliliğe sahip olmasını sağlayan yapılandırılmış raporlama altyapısı ile adli bilişim mühendisliğinin vazgeçilmez bir bileşenidir.

4. FTK Toolkit 8.2: Bilgisayar ve Depolama Birimi Forensics

Exterro (eski adıyla AccessData) tarafından geliştirilen Forensic Toolkit (FTK) 8.2, mobil cihazlarla senkronize edilmiş bilgisayarlar, harici diskler ve bulut yedeklerinin incelenmesinde kullanılan kapsamlı bir bilgisayar adli bilişim çözümüdür.

Bilgisayar ve Mobil Senkronizasyon Analizi:

Hard Disk, SSD, USB Forensics: Mobil cihaz yedeklerinin tutulduğu depolama birimlerinin bit-by-bit imajlanması ve analizi.
Deleted File Recovery: NTFS, FAT, exFAT, APFS, HFS+ gibi dosya sistemlerinden silinmiş mobil yedek dosyalarının (örneğin iTunes backup) kurtarılması.
Email ve Browser Analysis: Cihaz yönetim portallerine erişim kayıtları, eşleştirme logları ve tarayıcı önbelleğindeki mobil cihaz verilerinin analizi.
File System Analysis: Dosya sistemi metadata’sı üzerinden zaman damgası analizi ve veri bütünlüğü doğrulama (hash matching).
Evidence Indexing ve Searching: Büyük hacimli veri setleri içinde anlık arama ve indeksleme; bu, terabayt boyutundaki veri kurtarma projelerinde süreci hızlandırır.
Detailed Reporting: FTK, bulguların grafiksel ve tablo halinde sunulduğu, jüri ve teknik olmayan paydaşların anlayabileceği raporlar üretir.

Mobil cihazın kendisine fiziksel erişim mümkün olmadığında, bilgisayardaki senkronizasyon verileri FTK 8.2 ile incelenerek dolaylı yoldan telefon şifresi çözme ipuçları ve silinmiş veri parçaları elde edilebilir.

5. Passware Kit Mobile: Mobil Yedekleme Şifre Çözme

Akıllı telefon kullanıcılarının büyük çoğunluğu, cihazlarını bilgisayarlarına veya bulut hizmetlerine yedeklemektedir. Ancak bu yedekleme dosyaları (iTunes, Android backups) sıklıkla şifre korumalıdır. Passware Kit Mobile, tam da bu noktada devreye girer.

Mobil Yedekleme ve Şifre İşlemleri:

Mobile Backup Unlock: iTunes (iOS) ve Android yedekleme dosyalarının şifre korumasını kaldırma veya atlatma.
iTunes / Android Backups: Şifreli olmayan yedeklemelerin hızlı açılması ve içerik analizine hazır hale getirilmesi.
Encrypted Backup Access: AES-256 ile şifrelenmiş yedek dosyaların brute-force, dictionary ve mask attack teknikleriyle şifre çözme işlemleri.
Password Recovery: Unutulan yedekleme şifrelerinin GPU hızlandırmalı kurtarılması.
Mobile Data Access: Şifre çözülmüş yedekleme içindeki rehber, mesaj, fotoğraf ve uygulama verilerine erişim.

Bu araç, özellikle cihazın fiziksel olarak elimizde olmadığı (çalıntı, kayıp veya imha edilmiş cihazlar) ancak bilgisayarda eski bir iTunes yedeğinin bulunduğu senaryolarda veri kurtarma için hayati öneme sahiptir.

6. Passware Kit Forensic: Gelişmiş Şifre Kurtarma Süiti

Passware Kit Forensic, mobil ekosistemin ötesinde, cihazda ve bilgisayarda kullanılan tüm şifreleme mekanizmalarına karşı gelişmiş bir kriptanaliz platformudur. Adli bilişim uzmanları için tasarlanmış en kapsamlı şifre kırma aracıdır.

Kriptanaliz ve Şifre Çözme Yetenekleri:

BitLocker, VeraCrypt Support: Mobil cihazların SD kartlarında veya bilgisayardaki yedekleme birimlerinde kullanılan tam disk şifreleme (FDE) çözümlerinin analizi.
ZIP / RAR / Office Recovery: Cihazdan çıkarılan veya e-posta yoluyla paylaşılan sıkıştırılmış/ ofis dosyalarının şifrelerinin kırılması.
Encrypted Files Decryption: Farklı algoritmalarla (AES, Blowfish, RSA vb.) şifrelenmiş dosyaların kriptografik analizi.
Windows Passwords: Bilgisayara ait yönetici şifrelerinin kurtarılması; bu, mobil cihaz yönetim yazılımlarına erişim için gereklidir.
GPU Accelerated Recovery: NVIDIA ve AMD ekran kartları üzerinden paralel işlem gücü ile şifre kırma hızının katlanarak artırılması.

Passware Kit Forensic, telefon şifresi çözme operasyonlarında doğrudan cihaza müdahale edemeyen durumlarda, cihazla ilişkili dijital varlıkların (yedekler, bulut dosyaları, şifreli arşivler) kriptografik kilitlerini açarak veriye dolaylı erişim sağlar.

7. Magnet AXIOM: Dijital Delil Analizi

Magnet Forensics tarafından geliştirilen AXIOM, mobil cihazlar, bilgisayarlar ve bulut hizmetleri arasındaki veri köprülerini analiz eden modern bir dijital delil platformudur. Özellikle bulut forensics ve sosyal medya artefaktları konusunda uzmanlaşmıştır.

Dijital Delil ve Bulut Analizi:

Mobil ve Bilgisayar Forensics: Çoklu kaynaklı (multi-source) veri birleştirme; telefon, tablet ve bilgisayar verilerinin tek bir timeline üzerinde harmanlanması.
Cloud Evidence Analysis: iCloud, Google Drive, Samsung Cloud, OneDrive gibi platformlardan silinmiş veya arşivlenmiş verilerin veri kurtarma süreçleri.
Sosyal Media Artifacts: Facebook, Instagram, Twitter, TikTok gibi uygulamaların veritabanı artefaktlarının (SQLite, plist dosyaları) ayrıştırılması.
Timeline ve Relation Analysis: Kişiler, olaylar ve iletişimler arasındaki ilişki ağının (social graph) görselleştirilmesi.
Deleted Evidence Recovery: Bulut senkronizasyon logları ve önbellek dosyalarından silinmiş içeriklerin geri getirilmesi.
Comprehensive Reporting: Kurum içi denetim, hukuki süreç ve teknik servis raporlama standartlarına uygun çıktılar.

AXIOM, cihazın fiziksel olarak hasarlı olduğu veya telefon şifresi çözme işlemi sonrası elde edilen verilerin bulut yansımalarıyla teyit edilmesi gerektiği durumlarda kullanılan stratejik bir araçtır.

8. Oxygen Forensic Detective 18.2: İleri Seviye Mobil Adli Bilişim

Oxygen Forensic Detective 18.2, Android ve iOS ekosistemlerinde derinlemesine analiz sunan, özellikle uygulama verisi ayrıştırma (app parsing) ve bulut ekstraksiyonu konusunda güçlü yeteneklere sahip bir platformdur.

İleri Mobil Analiz Özellikleri:

Android ve iPhone Forensics: Rootlu/rootlu olmayan Android cihazlardan ve jailbreakli/jailbreaksiz iPhone’lardan fiziksel ve mantıksal veri çekme.
Screen Lock Related Workflows: Belirli cihaz modellerinde ve işletim sistemi sürümlerinde ekran kilidi atlatma prosedürleri. Bu, telefon şifresi çözme operasyonlarında ilk adım olarak değerlendirilir.
Userdata Extraction ve Analysis: Kullanıcı verilerinin yüksek hassasiyetle çıkarılması; SQLite veritabanlarından silinmiş kayıtların geri getirilmesi.
Cloud Extraction ve App Parsing: Uygulama içi bulut servislerine (WhatsApp Business, Telegram Cloud, Dropbox entegrasyonları) ait token ve cache analizi.
Media, Chats, Calls, Artifacts: Ses, video, görüntü dosyalarının metadata analizi; silinmiş sohbet baloncuklarının rekonstrüksiyonu.
Timeline, Social Graph Analysis: Olayların zamansal ve sosyal ilişki ağları üzerinden analizi; mobil veri kurtarma sonrası verinin bağlamının (context) oluşturulması.

Oxygen Detective 18.2, özellikle uygulama tabanlı veri kurtarma senaryolarında (örneğin, silinmiş WhatsApp mesajlarının veritabanı seviyesinde okunması) endüstride en derin analiz kapasitesine sahip araçlardan biri olarak öne çıkmaktadır.

9. Bütünleşik Veri Kurtarma Metodolojisi

Yukarıda teknik özellikleri detaylandırılan araçların etkin kullanımı için sistematik bir metodoloji benimsenmelidir. Aşağıda, teknik servis uzmanları ve adli bilişim mühendisleri için önerilen standart iş akışı sunulmaktadır:

Aşama 1: Triage ve Fiziksel Muayene
Cihazın fiziksel durumu değerlendirilir. Ekran kırıklığı, su teması, batarya durumu ve şarj alıp almadığı kontrol edilir. Bu aşamada cihazın açılıp açılmayacağı ve ekran kilidi durumu tespit edilir.

Aşama 2: Şifre Çözme ve Erişim Stratejisi
Eğer cihaz kilitliyse; desteklenen model listesi gözden geçirilerek Cellebrite UFED 7.72 veya Oxygen Forensic Detective 18.2 üzerinden screen lock workflow uygulanır. Alternatif olarak, bilgisayardaki iTunes/Android yedekleri Passware Kit Mobile ile analiz edilir.

Aşama 3: Veri Ekstraksiyonu
Kilidi açılan veya kilitsiz cihazdan logical, file system veya physical extraction gerçekleştirilir. Bu aşamada UFED 7.72 ve Oxygen Detective senkronize kullanılabilir.

Aşama 4: Analiz ve Carving
Elde edilen imaj/dump dosyası Physical Analyzer 7.70, Magnet AXIOM veya FTK 8.2 ile analiz edilir. Silinmiş veriler file carving ve SQLite recovery teknikleriyle kurtarılır.

Aşama 5: Şifreli Dosyaların Analizi
Ekstraksiyon sonrası ortaya çıkan şifreli arşivler, disk imajları veya ofis dosyaları Passware Kit Forensic ile GPU hızlandırmalı olarak kırılır.

Aşama 6: Raporlama ve Teslim
Tüm bulgular, hash değerleri (MD5/SHA-256), zaman damgaları ve teknik detaylar içeren profesyonel bir rapor halinde müşteriye veya hukuki mercilere sunulur.

10. Sonuç ve Değerlendirme

Mobil cihazlardan veri kurtarma ve telefon şifresi çözme işlemleri, artık klasik tamir ve yazılım onarımının ötesinde, multidisipliner bir mühendislik alanıdır. Cellebrite, Exterro, Passware, Magnet ve Oxygen gibi firmaların geliştirdiği profesyonel araçlar, bu alandaki operasyonları bilimsel ve tekrarlanabilir (repeatable) hale getirmektedir.

Teknik servis uzmanlarının ve adli bilişim mühendislerinin, bu araçların yeteneklerini ve sınırlamalarını bilmeleri; başarılı bir veri kurtarma operasyonu için elzemdir. Özellikle cihazın fiziksel bütünlüğünün korunması, delil zincirinin sağlam tutulması ve tüm işlemlerin dokümente edilmesi, hem etik hem de hukuki açıdan zorunludur.

Gelecekte, yapay zeka destekli veri analizi, kuantum kriptografi tehditleri ve bulut-merkezli cihaz yönetimi (cloud-first device management), mobil adli bilişim araçlarının evrimini şekillendirecek ve mobil veri kurtarma metodolojilerini daha da karmaşık hale getirecektir.

Kaynak ve Teknik Eğitim: Bu makalede bahsedilen tüm araçların kullanımı, teknik servis standartları ve adli bilişim metodolojileri hakkında detaylı eğitim almak için www.ceptelefonutamirkursu.com adresini ziyaret edebilirsiniz.

Devamını Oku

5G Telefon Power IC (PMIC) Detaylı Teknik Rehber

Mayıs 22, 2026

5G Telefon Power IC (PMIC) Detaylı Teknik Rehber: Anakart Güç Yönetimi, Çalışma Prensibi ve Tamir Uygulamaları

İçindekiler: Hızlı Navigasyon

1. Power IC Tanımı ve Temel Kavramlar
2. Anakart Üzerindeki Rolü ve Görev Dağılımı
3. Adım Adım Çalışma Prensibi ve Voltaj Dönüşümü
4. Dahili Blok Diyagram ve Alt Sistemler
5. Pinout Açıklaması ve 5G PMIC Bacak İşlevleri
6. Devre Akış Şeması ve Bileşenler Arası İletişim
7. Çıkış Voltajları ve Kullanım Alanları Tablosu
8. Koruma Özellikleri ve Güvenlik Devreleri
9. Sık Karşılaşılan Power IC Arızaları ve Çözüm Yolları
10. Anakart Üzerindeki İş Akışı ve Teşhis Protokolü
11. Sonuç ve Teknik Servis Uygulama Notları

Modern 5G akıllı telefonların karmaşık anakart mimarisinde, güç yönetimi entegresi yani Power IC (PMIC), cihazın hayati merkezini oluşturmaktadır. Özellikle teknik servis ortamlarında günlük rutinimizin ayrılmaz bir parçası haline gelen bu bileşen, pil voltajını düzenleyerek CPU, 5G modem, bellek, ekran ve kamera gibi kritik alt sistemlere dağıtımını sağlar. Bu kapsamlı teknik incelemede, 5G telefon power IC tamir süreçlerinde ihtiyaç duyulan tüm teorik ve pratik bilgileri, anakart üzerindeki gerçek uygulama deneyimlerimiz ışığında derinlemesine ele alıyoruz.

1. Power IC Tanımı ve Temel Kavramlar

Power IC Full Form: Power Management Integrated Circuit (Güç Yönetimi Entegre Devresi). Sektör içinde yaygın olarak PMIC (Power Management IC) olarak da anılmaktadır. Bu entegre, akıllı telefon anakartı üzerindeki en stratejik bileşenlerden biridir çünkü tüm güç dağıtımının kontrol merkezi konumundadır.

Teknik Not: 5G telefonlarda kullanılan PMIC entegreleri, 4G dönemine kıyasla çok daha fazla sayıda buck regulator, LDO çıkışı ve kompleks sıralama (power sequencing) devresi içerir. Bunun temel nedeni, 5G mmWave ve sub-6GHz modemlerin ani yüksek akım çekimleri karşısında stabil voltaj sağlama zorunluluğudur.

Power IC (PMIC), yüksek derecede entegre edilmiş bir çiptir. Bataryadan gelen ham gücü alır, bunu farklı voltaj seviyelerine dönüştürür ve anakartın tüm bölümlerine kontrollü, güvenli ve verimli bir şekilde dağıtır. Özellikle Samsung Galaxy S24 Ultra, iPhone 15 Pro Max, Xiaomi 14 Ultra ve OPPO Find X7 gibi amiral gemisi 5G cihazlarda, bu entegrenin işlevsel bütünlüğü cihazın açılıp açılmamasını doğrudan belirler.

2. Anakart Üzerindeki Rolü ve Görev Dağılımı

5G telefon anakartında power IC entegresinin üstlendiği görevler, cihazın genel performansı ve kullanım ömrü açısından belirleyicidir. Teknik servis perspektifinden bakıldığında, anakart üzerindeki rolünü şu başlıklar altında toplayabiliriz:

Batarya Güç Girişi: 3.7V – 4.4V aralığındaki lityum polimer pil voltajını doğrudan alır ve sistem için kullanılabilir hale getirir.
Çoklu Voltaj Üretimi: Sabit ve değişken voltajları eş zamanlı olarak üretir. Bu voltajlar CPU çekirdekleri, GPU, 5G modem RF devreleri, LPDDR5X bellek, OLED ekran sürücüleri ve kamera ISP birimleri için kritik öneme sahiptir.
Güç Dağıtım Kontrolü: CPU, modem, bellek, ekran, kamera, ses codec ve şarj entegrelerine özel güç hatlarını yönetir.
Gerilim, Akım ve Sıcaklık İzleme: Anlık olarak tüm çıkışları izler ve anormal değerleri CPU’ya SPMI / I2C haberleşme hattı üzerinden bildirir.
Koruma Mekanizmaları: Aşırı gerilim (OVP), aşırı akım (OCP), kısa devre (SCP) ve aşırı sıcaklık (OTP) durumlarında devreyi anında koruma altına alır.
Güç Sıralama (Power Sequencing): Cihaz açılırken ve kapanırken bileşenlere enerji verilme sırasını hassas bir şekilde kontrol eder. Yanlış sıralama, SoC’nin boot etmemesine yol açar.
Haberleşme: SPMI (System Power Management Interface) veya I2C protokolleri üzerinden merkezi işlem birimiyle sürekli veri alışverişi yapar.
Enerji Verimliliği: Dinamik voltaj ve frekans ölçeklendirme (DVFS) desteği ile pil ömrünü optimize eder.

Servis Pratiği: Anakart üzerinde power IC’nin hemen yanında yer alan büyük kapasitörler ve indüktörler (bobinler), buck converter devrelerinin pasif bileşenleridir. Bu bobinlerdeki fiziksel hasar veya lehim çatlağı, cihazın hiç açılmamasına neden olabilir.

3. Adım Adım Çalışma Prensibi ve Voltaj Dönüşümü

5G telefon power IC çalışma prensibi, altı temel aşamada gerçekleşir. Bu aşamaları teknik servis teşhis süreçlerimizde voltaj ölçümleriyle doğrulayarak, arızanın kaynağını net bir şekilde tespit edebiliyoruz.

Adım 1: Batarya Girişi (Battery Input)
Batarya, 3.7V ile 4.4V arasında değişen ham DC voltajı VBAT pini üzerinden power IC’ye iletir. Bu voltaj, cihazın şarj durumuna göre dinamik olarak değişir. PMIC içindeki VBAT_SENSE pini, pil voltajını sürekli izleyerek şarj kontrolüne katkı sağlar.

Adım 2: Giriş Regülasyonu (Input Regulation)
Power IC, bataryadan gelen voltajı filtreler, dalgalanmaları (ripple) bastırır ve iç devreler için stabil bir giriş oluşturur. Bu aşamada UVLO (Under Voltage Lockout) devresi aktif hale gelir; eğer batarya voltajı kritik eşiğin altına düşerse (genellikle 3.3V altı), sistem kendini koruma altına alır.

Adım 3: Voltaj Dönüşümü (Voltage Conversion)
Bu aşama, power IC’nin en kritik işlevidir. Batarya voltajı, farklı alt sistemlerin ihtiyaçlarına göre üç ana yöntemle dönüştürülür:

Buck Converter (Step-Down): Yüksek voltajı düşürür (örneğin 4.2V → 0.6V-1.5V). CPU ve GPU çekirdekleri için kullanılır.
LDO Regulator (Low Dropout): Düşük gürültülü, stabil voltaj sağlar (1.8V, 2.8V, 3.3V). Sensörler, ses devreleri ve SIM kart arayüzleri için idealdir.
Boost Converter (Step-Up): Voltajı yükseltir (5V-12V arası). Ekran arka aydınlatması, kamera flaşı ve titreşim motoru gibi bileşenler için gereklidir.

Adım 4: Güç Dağıtımı (Power Distribution)
Dönüştürülen voltajlar, iç anahtarlar (load switches) aracılığıyla anakartın ilgili bölümlerine yönlendirilir. Her bir güç hattı (power rail), kendi koruma devresi ve filtreleme elemanlarıyla donatılmıştır. Örneğin VDD_CPU, VDD_MODEM, VDD_MEM gibi hatlar fiziksel olarak farklı bobin ve kapasitör gruplarına dağıtılır.

Adım 5: Kontrol ve İzleme (Control & Monitoring)
PMIC, tüm çıkış voltajlarını, sıcaklık sensörlerinden gelen verileri ve akım tüketimini sürekli izler. Bu bilgiler SPMI_DATA ve SPMI_CLK hatları üzerinden SoC’ye aktarılır. İşletim sistemi ve bootloader, bu verileri kullanarak termal yönetim ve güç profili ayarlamaları yapar.

Adım 6: Koruma (Protection)
Herhangi bir hatada (aşırı voltaj, aşırı akım veya aşırı sıcaklık) power IC ilgili güç hattını anında keser (shut down) veya devreyi kısıtlar. Bu, SoC, modem ve bellek gibi pahalı bileşenlerin yanmasını önler. Teknik servislerde sıkça karşılaşılan “telefon açılıyor ama hemen kapanıyor” arızasının altında genellikle bu koruma devrelerinin tetiklenmesi yatar.

4. Dahili Blok Diyagram ve Alt Sistemler

5G telefon PMIC entegresinin iç yapısı, birçok alt devrenin senkronize çalıştığı karmaşık bir mimariye sahiptir. Anakart tamir süreçlerinde bu blokları anlamak, arıza teşhisini hızlandırır.

Web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

Blok Adı	İşlev	Teknik Servis İçin Önemi
32kHz & 19.2MHz Kristal Girişleri	Referans saat sinyalleri sağlar, buck converter anahtarlama frekansını ve zamanlama devrelerini senkronize eder.	Kristal hasarında PMIC saat alamaz, voltaj çıkışlarında dalgalanma oluşur. Osiloskopla kristal pinlerinde saat sinyali kontrol edilmelidir.
Buck Converters (0.6V – 1.5V)	Step-down dönüşüm yapar. Çok fazlı (multi-phase) yapıda olabilir.	CPU çekirdek voltajlarıdır. Bobin ve kapasitör ölçümleri burada kritiktir. Kısa devre varsa buck devresi kendini kapatır.
LDO Regulators (1.8V – 3.3V)	Düşük gürültülü lineer regülasyon.	Ses, dokunmatik, sensör arızalarında LDO çıkışları ölçülmelidir. LDO çıkışında 0V varsa entegre hasarlı olabilir.
Boost Converters (5V – 12V)	Voltaj yükseltme.	Ekran aydınlatması yoksa veya kamera flaşı çalışmazsa boost çıkışları kontrol edilir.
Load Switches	Güç hatlarını açıp kapayan elektronik anahtarlar.	Power sequencing’in uygulandığı noktalardır. Hasarlı load switch, ilgili bölüme enerji gitmemesine neden olur.
Referans & Bias	İç devreler için referans voltajları üretir.	Referans voltajı bozuksa tüm PMIC çıkışları etkilenir. VREF pini ölçülmelidir.
Sıcaklık, Akım ve Voltaj Sensörleri	Anlık izleme ve geri bildirim.	Termal sensör arızası yanlış sıcaklık raporlamasına yol açar, bu da CPU’nun kendini düşük performansa sokmasına (thermal throttling) neden olur.

Blok diyagramda görüldüğü üzere, Charger IC (BQ, MTK veya özel OEM çözümler) VBUS hattı üzerinden 5V giriş sağlar. Bu voltaj, hem bataryayı şarj etmek hem de power IC’ye sistem gücü sağlamak için kullanılır. SoC (CPU), SPMI / I2C hattı üzerinden PMIC ile komuta haberleşir. Bu iletişim hattının kopukluğu, cihazın boot loop (sürekli yeniden başlatma) yapmasına yol açabilir.

5. Pinout Açıklaması ve 5G PMIC Bacak İşlevleri

5G telefonlarda kullanılan tipik bir PMIC entegresinin pinout yapısı, teşhis ve yeniden lehimleme (reballing) işlemlerinde büyük önem taşır. Aşağıdaki tablo, teknik servis uygulamalarında en sık kullanılan pin gruplarını ve renk kodlamalarını göstermektedir.

Pin No	Pin Adı	Tür	Açıklama
1	VBAT	Güç Girişi	Batarya pozitif voltaj girişi (3.7V – 4.4V). Ana güç kaynağıdır.
2	VBAT_SENSE	Güç Girişi	Batarya voltajı algılama pini. Şarj kontrolü için referans sağlar.
3	VBUS	Güç Girişi	Şarj soketinden gelen 5V USB güç girişi.
4	CHG_IN	Güç Girişi	Şarj entegresinden gelen voltaj girişi.
5	ILIM	Kontrol	Akım limiti ayar pini. Direnç değeri değiştirilerek şarj akımı sınırlandırılır.
6	PWR_ON	Kontrol	Güç açma sinyali. Butona basıldığında bu pin tetiklenir.
7	EN	Kontrol	Enable (Aktif Etme) sinyali. Buck/LDO çıkışlarını açar.
8	SLEEP	Kontrol	Uyku modu kontrolü. Düşük güç tüketimine geçişi sağlar.
9	SPMI_DATA	Haberleşme	SPMI veri hattı. SoC ile çift yönlü iletişim.
10	SPMI_CLK	Haberleşme	SPMI saat hattı. Veri senkronizasyonu için gereklidir.
11	INT	Özel	Kesme (interrupt) sinyali. Anormal durumları SoC’ye bildirir.
12	IRQ	Özel	İstek/kesme talebi pini.
13	TSENS	Özel	Sıcaklık sensörü girişi. Batarya NTC’si buraya bağlanır.
14	BATSNS	Özel	Batarya algılama sensörü.
15	VREF	Özel	Referans voltaj çıkışı. İç ADC ve karşılaştırıcılar için kullanılır.
16	AGND	Toprak	Analog toprak hattı.
17	DGND	Toprak	Dijital toprak hattı.
18	NC	Özel	Bağlantı yok (No Connect).
20	PAD	Özel	Isı dağıtım padi. PCB üzerinde geniş bakır alana lehimlenir.
21	PGND	Toprak	Güç toprağı. Buck devrelerinin ana dönüşüm döngüsü toprağıdır.
22	SW_OUT	Çıkış	Anahtarlama çıkışı. Bobin bağlantı noktası.
23	BOOST2	Çıkış	İkinci boost converter çıkışı.
24	BOOST1	Çıkış	Birinci boost converter çıkışı.
25	BUCK6	Çıkış	Altıncı buck dönüştürücü çıkışı.
26	BUCK5	Çıkış	Beşinci buck dönüştürücü çıkışı.
27	BUCK4	Çıkış	Dördüncü buck dönüştürücü çıkışı.
28	BUCK3	Çıkış	Üçüncü buck dönüştürücü çıkışı.
29	BUCK2	Çıkış	İkinci buck dönüştürücü çıkışı.
30	BUCK1	Çıkış	Birinci buck dönüştürücü çıkışı.
31-40	LDO005-LDO028	Çıkış	Lineer regülatör çıkışları. Çeşitli alt sistemlere dağıtılır.

Reballing Uyarısı: Power IC değişimi sırasında PGND ve AGND pinlerinin tam temas etmesi hayati önemdedir. Topraklama hattı zayıf kalan entegrelerde buck converter çıkışlarında dalgalanma (ripple) artar ve bu durum SoC’nin kararsız çalışmasına neden olur.

6. Devre Akış Şeması ve Bileşenler Arası İletişim

5G telefon anakartındaki güç akışı, lineer diyagram üzerinden takip edildiğinde oldukça sistematik bir yapı ortaya çıkar. Bu akış şemasını anlamak, “telefon hiç tepki vermiyor” veya “şarj oluyor ama açılmıyor” gibi klasik arıza senaryolarında teşhis süresini kısaltır.

Güç Giriş Yolu

Batarya (3.7V – 4.4V) doğrudan power IC VBAT pinine ulaşır. Paralel olarak, şarj soketinden gelen VBUS 5V voltajı Charger IC üzerinden işlenir ve hem bataryayı şarj eder hem de PMIC’e sistem gücü sağlar. Charger IC ve PMIC arasındaki CHG_IN ve ILIM bağlantıları, şarj akımının kontrollü olmasını sağlar.

Güç Dağıtım Yolu

Power IC (PMIC) içinde dönüştürülen voltajlar şu alt sistemlere dağıtılır:

CPU / SoC: Ana işlemci ve grafik birimi. Çok düşük voltaj (0.6V – 1.0V) ve yüksek akım gerektirir. Çok fazlı buck devrelerle beslenir.
Modem (5G RF): 5G sub-6GHz ve mmWave radyo frekans devreleri. Hassas voltaj regülasyonu ister; gürültü, sinyal kalitesini düşürür.
Bellek (LPDDR5X): İşlemciye bitişik RAM modülü. 0.5V – 1.2V arası voltajlarla çalışır.
Ekran (OLED Driver IC): Görüntü sürücü ve arka aydınlatma. Boost çıkışlarından beslenir.
Kamera (ISP ve Sensörler): Görüntü sinyal işlemci ve lens modülü. LDO ve buck karışımı güç hatları kullanır.
Ses Codec: Mikrofon ve hoparlör sürücüleri. Düşük gürültülü LDO çıkışları kritiktir.
Sensörler: İvmeölçer, jiroskop, barometre, ortam ışığı sensörü. 1.8V / 2.8V LDO hatlarıyla beslenir.
WiFi / Bluetooth / GPS: Kablosuz iletişim modülleri. Ayrı buck ve LDO hatları ister.

Haberleşme Yolu

SoC, SPMI_DATA ve SPMI_CLK hatları üzerinden PMIC’e sürekli komutlar gönderir. Bu komutlar şunları içerir:

Buck converter çıkış voltajlarını yükseltme / düşürme (DVFS)
LDO’ları açma / kapama
Sleep moduna geçiş talimatı
Koruma durumlarını sorgulama

Eğer SPMI hattında bir kopukluk veya pull-up direnci hasarı varsa, işletim sistemi PMIC’i tanıyamaz ve cihaz boot edemez. Bu durumda osiloskopla SPMI_CLK hattında saat sinyali olup olmadığı kontrol edilmelidir.

7. Çıkış Voltajları ve Kullanım Alanları Tablosu

5G telefon PMIC entegresinin ürettiği voltajlar, her biri belirli bir alt sisteme tahsis edilmiş, hassas ayarlanmış değerlerdir. Teknik servis teşhisinde multimetre ile bu voltajların ölçülmesi, arızanın hangi bölgede olduğunu hızla ortaya koyar.

Çıkış Türü	Voltaj Aralığı	Kullanım Alanı	Arıza Belirtisi
BUCK Çıkışları	0.6V – 1.5V	CPU Core, GPU, 5G Modem, Bellek (LPDDR5X)	Cihaz hiç açılmaz, boot loop, donma
LDO Çıkışları	1.8V / 2.8V / 3.0V / 3.3V	I/O arayüzleri, Sensörler, Ses (Audio), SIM kart, NFC, Dokunmatik	Ses yok, sensör çalışmaz, SIM tanımaz, dokunmatik tepkisiz
BOOST Çıkışları	5V – 12V	Ekran arka aydınlatma (BL), Kamera flaşı, Titreşim motoru (LRA)	Ekran karalık ama görüntü var, flaş çalışmaz, titreşim yok
Referans Çıkışları	0.6V / 1.2V / 1.8V	İç referans ve bias devreleri, ADC, Analog karşılaştırıcılar	Tüm voltajlar bozuk, rastgele kapanmalar

Ölçüm Protokolü: Teknik servis ortamında, cihazın bataryası bağlıyken ve şarj adaptörü takılıyken, buck çıkış bobinlerinin pozitif uçlarında DC voltaj ölçümü yapılır. Normal şartlarda 0.8V civarı CPU buck voltajı, cihaz uyku modundayken düşer ve aktif kullanımda yükselir. Sabit 0V, ilgili buck devresinin devre dışı kaldığını gösterir.

8. Koruma Özellikleri ve Güvenlik Devreleri

Amiral gemisi 5G telefonlarda kullanılan PMIC entegreleri, pahalı SoC ve modem bileşenlerini korumak amacıyla çok katmanlı güvenlik mekanizmaları içerir. Bu koruma devrelerinin bilinmesi, teknik servis teşhisinde “neden cihaz hemen kapanıyor?” sorusuna net cevap vermemizi sağlar.

OVP (Over Voltage Protection – Aşırı Gerilim Koruması): Batarya veya şarj hattında anormal voltaj artışı algılandığında, PMIC girişi izole eder. Özellikle orijinal olmayan şarj aleti kullanımı sonrası OVP devresi sıkça tetiklenir.
OCP (Over Current Protection – Aşırı Akım Koruması): Herhangi bir çıkış hattında kısa devre veya anormal yük çekimi algılandığında, ilgili buck veya LDO devresi anında devre dışı bırakılır. Bu, SoC’nin yanmasını önler.
SCP (Short Circuit Protection – Kısa Devre Koruması): Çıkış pinlerinde direkt kısa devre tespit edildiğinde, entegre ilgili hattı kilitleyerek kendini ve ana kartı korur.
OTP (Over Temperature Protection – Aşırı Sıcaklık Koruması): PMIC iç sensörü veya batarya NTC sensörü belirli bir eşiği aştığında (genellikle 85°C – 105°C arası), cihaz otomatik kapanır veya şarjı durdurur.
UVLO (Under Voltage Lockout – Düşük Voltaj Kilidi): Batarya voltajı kritik seviyenin altına düştüğünde (yaklaşık 3.2V – 3.3V), sistem açılmayı reddeder. Bu, derin deşarj olmuş pillerde görülür.
Thermal Shutdown (Termal Kapanma): Entegre çip sıcaklığı tehlikeli seviyeye ulaştığında, PMIC tüm çıkışları keser. Soğuma sonrası otomatik reset beklenir.
Watchdog & Fault Recovery (Köpek Maması ve Arıza Kurtarma): Yazılımsal veya donanımsal askıda kalma durumlarında, PMIC belirli bir süre sonra otomatik reset atarak sistemi yeniden başlatma girişiminde bulunur.

Servis Deneyimi: Sıvı teması (su hasarı) sonrası PMIC koruma devrelerinin sürekli tetiklenmesi yaygın bir senaryodur. Anakart üzerindeki küçük bir paslanma veya kirlenme, VBUS veya VBAT hattında mikro düzeyde kaçak akıma yol açar. Bu durumda OCP sürekli aktif kalır ve cihaz “açılıp hemen kapanır” davranışı sergiler. Ultrasonik temizlik sonrası sorun çoğu zaman çözülür; çözülmüyorsa power IC değişimi gerekir.

9. Sık Karşılaşılan Power IC Arızaları ve Çözüm Yolları

5G telefon teknik servislerinde günlük operasyonun önemli bir bölümünü power IC arızalarının teşhisi ve onarımı oluşturur. Aşağıdaki tablo, yıllar içinde edindiğimiz saha verilerine dayanarak hazırlanmış, en yaygın arıza senaryolarını ve sistematik çözüm adımlarını içermektedir.

Arıza Senaryosu	Olası Neden	Teknik Servis Çözüm Prosedürü
Cihaz Hiç Açılmıyor (No Power On)	PWR_ON pini hasarı, VBAT hattı kopukluğu, PMIC iç buck devre arızası, batarya konnektörü oksidasyonu	1) Batarya voltajını ölç (3.7V+ olmalı). 2) PWR_ON buton sinyalini ölç. 3) VBAT hattı direncini kontrol et. 4) Ana buck çıkış bobinlerinde voltaj yoksa PMIC değişimi veya reballing yap.
Şarj Olmuyor (No Charging)	Charger IC arızası, VBUS hattı kısa devre, ILIM direnci yanmış, PMIC şarj kontrol bloğu hasarlı	1) Şarj soketi ve FET’leri kontrol et. 2) VBUS 5V’yi PMIC CHG_IN pinine kadar takip et. 3) Charger IC çıkış voltajını ölç. 4) PMIC şarj bloğu hasarlıysa entegre değişimi gerekir.
Ekran Karalık / Işık Yok (No Display / No Backlight)	Boost converter arızası, ekran konnektörü hasarı, LED sürücü IC arızası, PMIC BL boost çıkışı devre dışı	1) Ekran konnektörü pinlerini mikroskopla kontrol et. 2) Anakart üzerindeki boost bobini ve diyodu ölç. 3) PMIC boost çıkışında 8V-12V var mı kontrol et. 4) Voltaj yoksa PMIC veya bobin/diyot değişimi.
Ağ Yok / 5G Bağlanmıyor (No Network)	5G modem güç hattı (VDD_MODEM) bozuk, RF ön uç hasarı, PMIC ilgili buck çıkışı arızalı	1) Modem besleme bobinlerinde voltaj ölç. 2) Anten yollarını ve RF switch’leri kontrol et. 3) PMIC BUCK3/BUCK4 çıkışlarını ölç (genellikle modem için ayrılmıştır). 4) Voltaj yoksa PMIC değişimi.
Otomatik Yeniden Başlatma (Auto Restart / Boot Loop)	Power sequencing bozukluğu, SPMI hattı kopukluğu, CPU güç hattı dalgalanması, yazılımsal PMIC konfigürasyon hatası	1) SPMI_DATA ve SPMI_CLK hatlarında iletişim sinyali var mı osiloskopla kontrol et. 2) CPU core voltajının stabil olup olmadığını ölç. 3) Yazılım güncellemesi dene. 4) Donanımsal ise PMIC reballing veya değişimi.
Aşırı Isınma (Over Heating)	İç kısa devre, batarya kaçağı, PMIC içindeki bir buck devresinin verimsiz çalışması, dış yük kısa devresi	1) Termal kamerayla anakart üzerindeki sıcak noktayı tespit et. 2) Sıcak bölgedeki kapasitör ve bobinleri ölç (kısa devre var mı). 3) Batarya akım çekimini ölç (normalde 0.3A-0.8A arası olmalı açılışta). 4) PMIC değişimi veya kısa devreli pasif bileşen değişimi.

Pro Tip: “Telefon açılıyor ama hemen kapanıyor” arızalarında, önce batarya akım çekimini DC power supply üzerinden gözlemleyin. Eğer akım 1A’yi aşıyor ve sonra sıfırlanıyorsa, büyük ihtimalle bir buck çıkışında kısa devre veya OCP tetiklenmesi vardır. Bu durumda her bir buck bobinini tek tek söküp deneme yöntemiyle arızalı hattı izole edebilirsiniz.

10. Anakart Üzerindeki İş Akışı ve Teşhis Protokolü

5G telefon anakartındaki güç yönetimi iş akışı, bataryadan başlayarak tüm alt sistemlerin enerjilenmesine kadar uzanan sistematik bir zincirdir. Bu akışı anlamak, teknik servis teşhis protokolünün temelini oluşturur.

İş Akışı Adımları

Batarya Girişi: Lityum polimer pil, kimyasal enerjiyi elektrik enerjisine çevirir ve 3.7V – 4.4V aralığında voltaj sağlar.
Power IC (PMIC) Girişi: Batarya voltajı, VBAT pinleri üzerinden PMIC’e ulaşır. Entegre, iç regülasyon devreleriyle bu ham gücü işlemeye hazır hale getirir.
Voltaj Dönüşümü: PMIC içindeki buck, boost ve LDO devreleri, ham voltajı alt sistemlerin ihtiyaç duyduğu seviyelere dönüştürür. Bu aşama, entegrenin en yoğun çalıştığı noktadır.
Güç Dağıtımı: Dönüştürülen voltajlar, anakart üzerindeki farklı bölgelere (CPU bölgesi, modem bölgesi, kamera bölgesi, ekran bölgesi) yönlendirilir. Her bölge kendi filtre kapasitörleriyle donatılmıştır.
Tüm Bölümlerin Enerjilenmesi (All Section Power ON): Power sequencing tamamlandığında, SoC boot sürecini başlatır. İşletim sistemi yüklenir ve cihaz kullanıma hazır hale gelir.

Teknik Servis Teşhis Protokolü

Profesyonel teknik servis ortamında, power IC arızası şüphesiyle başvuran 5G telefon cihazları için şu teşhis protokolünü uyguluyoruz:

Adım 1 – Görsel İnceleme: Anakartı mikroskop altında kontrol edin. PMIC çevresindeki bobinlerde fiziksel hasar, kapasitörlerde çatlak veya yanma izi, lehimlerde çatlak olup olmadığını değerlendirin.
Adım 2 – Temel Voltaj Ölçümleri: Batarya konnektöründe 3.7V+ var mı? VBUS hattında 5V var mı? PMIC VBAT pinine voltaj ulaşıyor mu?
Adım 3 – Buck Çıkış Kontrolü: CPU ve modem bobinlerinde voltaj ölçün. Uyku modunda ve aktif modda değişim gözlemleyin. Sabit 0V, ilgili devrenin kapalı olduğunu gösterir.
Adım 4 – LDO ve Boost Kontrolü: Ses, sensör ve ekran aydınlatması hatlarında voltaj var mı kontrol edin.
Adım 5 – Haberleşme Hattı Kontrolü: Osiloskopla SPMI_CLK hattında saat sinyali olup olmadığını doğrulayın. Sinyal yoksa, pull-up dirençleri ve hat izolasyonunu kontrol edin.
Adım 6 – Sıcaklık ve Akım Analizi: DC power supply üzerinden cihazın anlık akım çekimini izleyin. Anormal yüksek akım, kısa devre veya PMIC iç hasarına işaret eder.
Adım 7 – Yazılım İzolasyonu: Donanımsal sorunları yazılımsal sorunlardan ayırmak için cihazı download moduna almaya çalışın. Eğer download moduna girebiliyorsa, PMIC temel düzeyde çalışıyor olabilir ve sorun yazılım veya boot chain kaynaklıdır.

11. Sonuç ve Teknik Servis Uygulama Notları

5G telefonların anakart mimarisinde power IC (PMIC), cihazın kalbi ve aynı zamanda en savunmasız noktalarından biri konumundadır. Özellikle yüksek entegrasyon oranına sahip modern PMIC entegreleri, teknik servis teşhisinde derinlemesine bilgi ve hassas ölçüm ekipmanları gerektirmektedir. Bu rehberde ele alınan çalışma prensipleri, pinout yapıları, koruma devreleri ve arıza çözüm protokolleri, saha uygulamalarında doğrudan kullanılabilir niteliktedir.

Teknik servis uzmanları için kritik noktalar şunlardır:

Power IC değişimi öncesinde mutlaka anakart üzerindeki pasif bileşenlerin (bobin, kapasitör, diyot, direnç) sağlamlığı kontrol edilmelidir. Sadece entegre değişimi, altta yatan kısa devre sorununu çözmeyebilir.
Reballing işleminde kullanılan BGA topaklarının (solder ball) boyutu ve kompozisyonu, orijinal üretici spesifikasyonlarına uygun olmalıdır. Aksi halde termal döngülerde çatlaklar oluşabilir.
5G modemli cihazlarda voltaj regülasyonunun hassasiyeti, 4G cihazlara göre çok daha yüksektir. Buck converter çıkışlarındaki ripple değerinin 50mV’yi aşmaması gerekir.
Yazılımsal olarak PMIC konfigürasyonunun bozulması durumunda, cihazın yazılımını tamamen sıfırlamak (full flash) veya özel test pointlerden yeniden programlamak gerekebilir.

Kaynak ve Eğitim: Bu teknik makalede yer alan bilgiler, 5G telefon anakart tamir süreçlerinde edinilen saha tecrübeleri ve www.ceptelefonutamirkursu.com bünyesinde sunulan profesyonel teknik servis eğitim müfredatı doğrultusunda derlenmiştir. Anakart seviyesinde onarım, uzmanlık gerektiren bir alandır; doğru eğitim ve ekipman olmadan girişilmemesi önerilir.

5G telefon power IC tamir, PMIC değişimi, anakart güç yönetimi onarımı ve 5G modem voltaj regülasyon arızaları konusunda daha fazla teknik detay ve uygulamalı eğitim içerikleri için uzman kaynaklara başvurmanız, hem cihaz güvenliği hem de servis kalitesi açısından hayati önem taşır.

Yayın Bilgisi: Bu makale 22 Mayıs 2026 tarihinde güncellenmiş olup, 5G telefon anakart tamir teknolojilerindeki en son gelişmeleri yansıtmaktadır.

Devamını Oku

Bir yanıt yazın

Yorum yapabilmek için oturum açmalısınız.

Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi

Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi

Skhynix BGA model details 🤔💻📝🔍💡

Mert_Egitim

Benzer İçerik

Mobil Veri Kurtarma ve Şifre Çözme

1. Giriş ve Problem Tanımı

2. Cellebrite UFED 7.72: Mobil Veri Ekstraksiyon Çözümü

3. Physical Analyzer 7.70: Veri Analizi ve Raporlama

4. FTK Toolkit 8.2: Bilgisayar ve Depolama Birimi Forensics

5. Passware Kit Mobile: Mobil Yedekleme Şifre Çözme

6. Passware Kit Forensic: Gelişmiş Şifre Kurtarma Süiti

7. Magnet AXIOM: Dijital Delil Analizi

8. Oxygen Forensic Detective 18.2: İleri Seviye Mobil Adli Bilişim

9. Bütünleşik Veri Kurtarma Metodolojisi

10. Sonuç ve Değerlendirme

5G Telefon Power IC (PMIC) Detaylı Teknik Rehber

5G Telefon Power IC (PMIC) Detaylı Teknik Rehber: Anakart Güç Yönetimi, Çalışma Prensibi ve Tamir Uygulamaları

İçindekiler: Hızlı Navigasyon

1. Power IC Tanımı ve Temel Kavramlar

2. Anakart Üzerindeki Rolü ve Görev Dağılımı

3. Adım Adım Çalışma Prensibi ve Voltaj Dönüşümü

4. Dahili Blok Diyagram ve Alt Sistemler

5. Pinout Açıklaması ve 5G PMIC Bacak İşlevleri

6. Devre Akış Şeması ve Bileşenler Arası İletişim

Güç Giriş Yolu

Güç Dağıtım Yolu

Haberleşme Yolu

7. Çıkış Voltajları ve Kullanım Alanları Tablosu

8. Koruma Özellikleri ve Güvenlik Devreleri

9. Sık Karşılaşılan Power IC Arızaları ve Çözüm Yolları

10. Anakart Üzerindeki İş Akışı ve Teşhis Protokolü

İş Akışı Adımları

Teknik Servis Teşhis Protokolü

11. Sonuç ve Teknik Servis Uygulama Notları

Bir yanıt yazın

Göz Atınız

Mobil Veri Kurtarma ve Şifre Çözme

5G Telefon Power IC (PMIC) Detaylı Teknik Rehber

Xiaomi 15 DFT Pro Bootloader Açarken Sustu: Kioxia UFS Çip Riski ve JTAG Kurtarma Rehberi

0 (Sıfır) İle Başlayan SMD Kodları: Surface Mount Device Marking Sisteminin Detaylı İncelenmesi ve Laptop ve Cep Telefonu Tamirindeki Pratik Uygulamaları

iPhone 15/15 Plus Face ID I2C Abnormal Hatası

iPhone CPU BGA Lehim Noktası Onarımı
