Termistörler: NTC ve PTC
Teknik Analiz Kılavuzu
Sıcaklığa duyarlı dirençlerin çalışma prensipleri, ölçüm protokolleri ve devre içi uygulama rehberi.
Elektronik servis laboratuvarında en sık karşılaşılan pasif bileşenlerden biri olan termistör, adını İngilizce “thermal resistor” ifadesinin kısaltmasından alır. Özünde bir sıcaklığa duyarlı direnç elemanıdır; ancak sıradan bir dirençten farklı olarak çevre sıcaklığının değişimine karşı son derece güçlü ve tahmin edilebilir bir tepki verir. Bir teknisyen olarak bunu şöyle düşünebilirsiniz: termistör, devre içinde hem bir termometre hem de bir direnç gibi davranır. Sıcaklık değiştikçe ohm değeri değişir ve bu değişim kasıtlı olarak tasarım sürecinde hesaba katılır.
Termistörler genellikle metal oksit seramik malzemelerinden üretilir. Manganez, nikel, kobalt ve bakır oksitleri bu yapının temel bileşenlerindendir. Elde edilen malzeme, milyonlarca derecede pişirilip boncuk, disk veya çubuk şekline getirilerek metal uçlarla seri hâle getirilir. Bir standart direncin sıcaklığa duyarlılığı yüzde birkaç düzeyindeyken, iyi bir NTC termistörde bu oran aynı aralıkta yüzde beş ile yüzde on arasına çıkabilir. Bu hassasiyet, onu birçok hassas sıcaklık ölçümü uygulamasında rakipsiz kılar.
Termistörlerde direnç değeri, üretici tarafından genellikle 25 °C referans sıcaklığında belirtilir. Örneğin “10 kΩ NTC” demek, 25 °C’de nominal direncin 10.000 Ω olduğu anlamına gelir. Sıcaklık bu noktadan uzaklaştıkça direnç hızla değişir.
Termistörlerin iki temel türü vardır: NTC (Negative Temperature Coefficient — Negatif Sıcaklık Katsayısı) ve PTC (Positive Temperature Coefficient — Pozitif Sıcaklık Katsayısı). Her iki tür de malzeme bileşimi, katkı maddeleri ve üretim parametreleri bakımından birbirinden ayrılır. Hangi türün hangi uygulamaya daha uygun olduğunu belirlemek, etkili bir servis analizinin ilk adımıdır.
NTC Termistör: Sıcaklık Arttıkça Direnç Düşer
NTC termistörlerde sıcaklık yükseldikçe malzemenin özgül direnci azalır. Bu, yarıiletken yapısındaki bant aralığından (band gap) kaynaklanan doğrudan bir fizik olgusudur.
NTC termistörler, bugün piyasada satılan termistörlerin büyük çoğunluğunu oluşturur. Sıcaklık arttığında bir NTC termistörün içindeki metal oksit yapısından daha fazla elektron serbest kalır; bu da malzemenin iletkenliğini artırır ve dolayısıyla direnci düşürür. Bu davranış, klasik bir iletkenin tam tersidir çünkü saf metaller ısındıkça direnç gösterir.
Bir servis senaryosu üzerinden açıklarsak: akıllı telefonlardaki batarya şarj devrelerinde pil sıcaklığını izlemek için NTC termistörler kullanılır. Pil aşırı ısınmaya başladığında termistörün direnci düşer, bu düşüş devre tarafından tespit edilir ve şarj akımı kısılır ya da tamamen kesilir. Bu mekanizma olmadan lityum pil termal kaçmaya girebilir — servis teknisyenlerinin çok iyi bildiği tehlikeli bir durum.
NTC termistörün direnç–sıcaklık karakteristiği doğrusal değildir. Düşük sıcaklık aralıklarında aynı ısı farkı için direnç değişimi çok daha sert gerçekleşir; sıcaklık yükseldikçe eğri yavaşlar. Bu nedenle geniş sıcaklık aralıklarını ölçmek için logaritmik veya polinomsal doğrusallaştırma algoritmaları gereklidir. Üreticiler bu amaçla Steinhart-Hart katsayıları adı verilen parametreleri veri sayfasında yayımlar.
PTC Termistör: Sıcaklık Arttıkça Direnç Yükselir
PTC termistörlerde sıcaklık belli bir eşik değerini aştığında direnç dramatik biçimde yükselir. Bu eşik noktasına “Curie sıcaklığı” veya “anahtarlama noktası” adı verilir.
PTC termistörler iki alt kategoride değerlendirilebilir: baryum titanat esaslı seramik PTC’ler ve polimer esaslı PTC’ler. Baryum titanat yapısındaki PTC’lerde, Curie noktasının altında malzeme nispeten iletken bir faz içindedir; bu noktanın üzerinde ise dielektrik özellikler baskın hâle gelir ve direnç birkaç derece içinde on binlerce kat artabilir. Polimer esaslı PTC’ler ise iletken dolgu malzemeyi içinde barındıran plastik bir matris yapısına sahiptir; ısı matriksi genişletir, tanecikler arası temas kopar ve direnç yükselir.

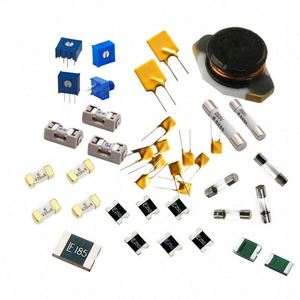

Bir PTC termistörün en çarpıcı pratik uygulaması öz-sıfırlayan sigorta (resettable fuse) olarak kullanımıdır. USB portlarının aşırı akım korumasından bilgisayar güç kaynağı çıkış hatlarına kadar pek çok yerde bu elemanla karşılaşırsınız. Devreden aşırı akım geçtiğinde PTC ısınır, ısındıkça direnci artar, artan direnç akımı kısıtlar, kısılan akım PTC’nin soğumasına izin verir ve soğuyan PTC tekrar düşük dirence döner. Mekanik bir sigorta gibi değiştirilmesi gerekmez; sistem güç kaybedince kendiliğinden kurtarır.
NTC ile PTC Karşılaştırma Tablosu
Yüksek hassasiyetle sıcaklık ölçümü için tercih edilir.
Batarya, işlemci, güç devresi sıcaklık izleme.
Steinhart–Hart eğrisi ile doğrusallaştırılır.
Servis ölçümünde: soğukta yüksek Ω, ısıtınca düşer.
Aşırı akım koruması ve öz-sıfırlayan sigorta olarak kullanılır.
USB portları, güç kaynakları, motor koruma devreleri.
Curie noktasında dramatik direnç sıçraması görülür.
Servis ölçümünde: normal oda sıcaklığında düşük Ω beklenir.
| Parametre | NTC Termistör | PTC Termistör |
|---|---|---|
| Sıcaklık–Direnç İlişkisi | Ters orantılı | Doğru orantılı |
| Temel Malzeme | Mn, Ni, Co, Cu oksit seramik | Baryum titanat seramik / polimer |
| Tipik Nominal Direnç | 100 Ω — 1 MΩ | 0,5 Ω — birkaç kΩ |
| Doğrusallık | Doğrusal değil (logaritmik) | Eşik etrafında çok keskin |
| Başlıca Kullanım | Sıcaklık sensörü, tazmin | Koruma, sigorta, ısıtıcı |
| Çalışma Aralığı | −50 °C … +150 °C | −40 °C … +125 °C (polimer) |
| Devre Testi (Oda Sıcaklığı) | Nominal değer ±%5 | Çok düşük Ω (< birkaç Ω) |
Direnç–Sıcaklık Matematiksel Modeli
NTC termistörlerde direnç ile sıcaklık arasındaki ilişkiyi modellemek için endüstride iki temel yaklaşım kullanılır. Bunlardan ilki basit B katsayısı denklemi, diğeri ise daha geniş sıcaklık aralıklarında doğru sonuçlar veren Steinhart–Hart modelidir.
Pratikte her teknisyen bu formülleri hesaplamak zorunda değildir. Ancak veri sayfasındaki B katsayısı değerini bilmek, iki farklı sıcaklık noktasında ölçtüğünüz dirençlerin mantıklı olup olmadığını hızla doğrulamanıza imkân tanır. Örneğin 10 kΩ NTC (B=3950) için 0 °C’de yaklaşık 32 kΩ, 50 °C’de ise yaklaşık 3,6 kΩ beklenir. Ölçümünüz bu aralıkların dışındaysa termistör arızalı ya da devre başka bir problem barındırıyordur.
Termistör ölçümlerini her zaman devre enerjisiz durumdayken yapın. Devre beslemeli ölçüm, hem multimetreyi hem de komşu bileşenleri riske atar.
NTC Termistör Direnç Doğrulama Protokolü
| Ölçüm Koşulu | NTC 10 kΩ (B=3950) Beklenen Ω | PTC (Polimer, 0,5 Ω nom.) Beklenen Ω | Değerlendirme |
|---|---|---|---|
| 0 °C | ~32.000 Ω | ~0,35 Ω | Normal aralık |
| 25 °C (Referans) | 10.000 Ω ±5% | ~0,50 Ω ±10% | Referans / Kalibre |
| 50 °C | ~3.600 Ω | ~0,80 Ω | Normal aralık |
| 85 °C | ~1.000 Ω | Curie yakını (artar) | Sınır bölgesi |
| OL / ∞ Ω | Tüm koşullarda | Açık devre — Arıza | |
| 0 Ω | Tüm koşullarda | Kısa devre — Arıza | |
Endüstriyel ve Mobil Cihaz Uygulamaları
Termistörlerin kullanım alanları, basit bir termostat devresinden karmaşık güç yönetim sistemlerine kadar geniş bir yelpazeye yayılır. Mobil cihaz tamiri alanında çalışan teknisyenler için en kritik nokta, bu elemanların arıza davranışını doğru okuyabilmektir.
Akıllı telefonlarda NTC termistörler tipik olarak üç farklı noktada konumlanır: birincisi batarya paketi içinde lityum hücresinin anlık sıcaklığını izler; ikincisi şarj IC’sinin yanında besleme katının sıcaklığını takip eder; üçüncüsü ise işlemci (SoC) katmanının yakınında termal kısıtlama (thermal throttling) algoritmasına gerçek zamanlı veri sağlar. Bu sensörlerden herhangi biri arızalanırsa telefon şarj almayı reddedebilir, ani kapanma yaşayabilir ya da sürekli termal kısıtlama durumuna girebilir.
Endüstriyel tarafta NTC termistörler HVAC sistemleri, tıbbi ekipmanlar, gıda soğutma zincirleri ve otomotiv soğutma kontrolünde varlığını sürdürür. PTC’ler ise motor sargı koruma devrelerinde, demagnetizasyon devrelerinde ve özellikle polimerlik formlarda USB-C hub’larının aşırı akım korumasında fiilen aktif olarak çalışır.
Bir akıllı telefon “sıcaklık çok yüksek, şarj duraklatıldı” hatası verirken gerçek sıcaklık normalse ilk şüphelenilecek eleman batarya NTC termistörüdür. Batarya konektörü üzerindeki termistör pini ile GND arasındaki direnci ölçün. Beklentinin çok dışında bir değer ya da açık devre, arızanın termistörden kaynaklandığını işaret eder.
Arıza Belirtileri ve Teşhis Yöntemleri
Termistörler genel olarak güvenilir bileşenlerdir; ancak termal stres döngüleri, mekanik şok veya yaşlanma sonucu bozulabilirler. Arıza türlerini anlamak, doğruyu hızla bulmaya yardımcı olur.
| Arıza Tipi | Belirti | Multimetre Bulgusu | Olası Kök Neden |
|---|---|---|---|
| Açık Devre | Şarj yok, termal hata kodu | OL / ∞ Ω her koşulda | Termal kırılma, mekanik hasar |
| Kısa Devre | Devamlı sıfır direnç okunması | 0 Ω her koşulda | Elektriksel aşırı yük, nem |
| Kayma (Drift) | Yanlış sıcaklık okuması, yanlış kalibre | Nominal değerden %15+ sapma | Yaşlanma, titreşim |
| Aralıklı Temas | Aralıklı hata kodları | Prob bastırınca değişiyor | Çatlak lehim veya pad kalkması |
| Isıya Tepkisizlik | Sıcaklık değişse de direnç sabit | Isıtmada direnç değişmiyor | İç yapı bozulması |
Termistör değiştirme işlemi yapılırken birebir aynı B katsayısı ve nominal direnç değerine sahip bir yedek kullanmak kritiktir. Özellikle batarya sistemlerinde farklı B değeri, termal kalibrasyonun bozulmasına ve yazılım tarafında yanlış sıcaklık yorumlamasına yol açar. Mümkün olan her durumda orijinal üretici parçası veya onaylı muadil tercih edilmeli; şarj kontrolcüsü yeniden başlatılarak log kontrol edilmelidir.
Termistör, küçük görünümünün aksine birçok sistemin bütünlüğünü doğrudan etkileyen kritik bir elemandır. NTC mi, PTC mi olduğunu bilmek; nominal değerini, B katsayısını ve beklenen sıcaklık tepkisini anlamak — işte gerçek bir elektronik teknisyeninin temel donanımı budur. Ölçüm yaparken sabırlı olun, referans tablolarla karşılaştırın ve her zaman soğuk ortamda başlayıp kademeli ısı uygulamasıyla ilerleyin.
