iPad Type-C Şarj Devresi Komple Kontrol ve Arıza Tespit Rehberi
iPad şarj sorunu yaşanan cihazlarda anakart üzerindeki Type-C şarj devresinin sistematik kontrolü, profesyonel teknik servis hizmetinin en kritik aşamasını oluşturur. Bu detaylı kılavuzda, iPad anakart tamiri sürecinde kullanılan 5 aşamalı teşhis protokolünü, voltaj referans değerlerini ve CC1 CC2 pin kontrol metodolojisini adım adım ele alacağız.
İçindekiler (Hızlı Navigasyon)
- 1. Şarj Devresi Akış Diyagramı ve Çalışma Prensibi
- 2. Adım 1: VBUS Giriş Kontrolü (TP1 Test Noktası)
- 3. Adım 2: Type-C Port Pin Kontrolü
- 4. Adım 3: CC Devre Kontrolü (Kritik Aşama)
- 5. Adım 4: PD Charging IC Kontrolü
- 6. Adım 5: Güç Çıkış Kontrolü
- 7. Normal Voltaj Referans Değerleri Tablosu
- 8. Devre Süreklilik Kontrol Listesi
- 9. Belirtiler ve Olası Nedenler
- 10. Hızlı Karar Algoritması
- 11. Profesyonel Teknik İpuçları

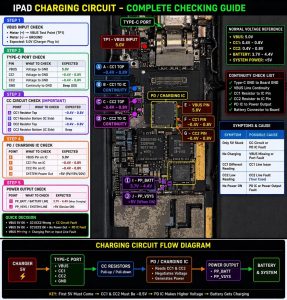

Şarj Devresi Akış Diyagramı ve Çalışma Prensibi
iPad şarj devresi beş ana bileşenden oluşan hiyerarşik bir yapıya sahiptir. Sistemin doğru çalışabilmesi için her aşamada belirli voltaj ve iletişim protokollerinin sağlanması gerekir:
- Şarj Cihazı (5V): USB-PD (Power Delivery) protokolü ile iletişim başlatır
- Type-C Port: VBUS, CC1, CC2 ve GND pinlerinden oluşur
- CC Dirençleri: Pull-up ve pull-down dirençleri ile kimlik belirleme
- PD / Charging IC: CC1 ve CC2 pinlerini okur, voltaj müzakere eder ve güç üretir
- Güç Çıkışı: PP_BATT (batarya hattı) ve PP_VSYS (sistem gücü)
1. VBUS Giriş Kontrolü – TP1 Test Noktası
Type-C port tamiri sürecinin ilk ve en temel adımı, şarj giriş voltajının anakarta ulaşıp ulaşmadığının tespitidir. TP1 VBUS Input test noktası bu kontrol için kullanılan birincil referans noktasıdır.
Ölçüm Prosedürü:
- Multimetre Artı (+) Probe: TP1 Test Noktası (VBUS Input)
- Multimetre Eksi (-) Probe: Board GND (Toprak)
- Beklenen Değer: 5.0V (Şarj cihazı takılıyken)
2. Type-C Port Pin Kontrolü
Port fiziksel olarak sağlam görünse bile, CC1 CC2 voltaj değerlerinin ölçülmesi gerekir. Type-C konnektöründeki dört kritik pinin kontrolü şu şekilde yapılır:
| Pin | Kontrol Noktası | Beklenen Değer | Açıklama |
|---|---|---|---|
| VBUS | Voltaj – GND | 5.0V | Güç giriş hattı |
| CC1 | Voltaj – GND | ~0.4V – 0.8V | Konfigürasyon Kanalı 1 |
| CC2 | Voltaj – GND | ~0.4V – 0.8V | Konfigürasyon Kanalı 2 |
| GND | Süreklilik – Board GND | 0Ω (Bip sesi) | Toprak hattı bağlantısı |
3. CC Devre Kontrolü – Kritik Aşama
PD charging IC ile port arasındaki CC hattı, şarj işleminin en kritik iletişim hattıdır. Bu bölümde dirençler ve süreklilik kontrolü yapılır:
A – CC1 Direnç Üst Nokta (A Noktası):
- Konum: CC1 direncinin Type-C port tarafı
- Beklenen: ~0.4V – 0.8V
- Önem: Bu değer okunmuyorsa direnç açık devredir
B – CC1 Direnç Alt Nokta (IC Tarafı) (B Noktası):
- Kontrol: Süreklilik testi (Bip sesi)
- Amaç: Direnç ile PD IC arasındaki bağlantının sağlamlığı
C – CC2 Direnç Üst Nokta (C Noktası):
- Konum: CC2 direncinin Type-C port tarafı
- Beklenen: ~0.4V – 0.8V
D – CC2 Direnç Alt Nokta (IC Tarafı) (D Noktası):
- Kontrol: Süreklilik testi (Bip sesi)
- Amaç: İkinci konfigürasyon kanalının sağlamlığı
4. PD Charging IC Kontrolü
PD charging IC (Power Delivery / Şarj Entegresi), CC pinlerini okuyan ve sisteme güç dağıtan ana kontrol birimidir. Entegre üzerindeki kritik test noktaları:
| Test Noktası | Kontrol Yeri | Beklenen Değer | Arıza Durumunda |
|---|---|---|---|
| E Noktası | VBUS Pin (IC üzerinde) | 5.0V | IC’ye güç gelmiyor |
| F Noktası | CC1 Pin (IC üzerinde) | ~0.4V – 0.8V | CC1 hat sorunu |
| G Noktası | CC2 Pin (IC üzerinde) | ~0.4V – 0.8V | CC2 hat sorunu |
| H Noktası | Sistem Güç Çıkışı | >5V (9V/15V/20V) | IC arızalı veya güç çıkışı yok |
iPad anakart tamiri deneyimli teknisyenler için PD IC’nin çalıştığını gösteren en önemli işaret, H noktasında anakartın çalışma voltajından (>5V) daha yüksek bir değer okunmasıdır. Bu, entegrenin şarj voltajını yükselttiğini ve bataryaya ilettiğini gösterir.
5. Güç Çıkış Kontrolü
Şarj devresinin son aşaması, üretilen gücün batarya ve sistem kartına ulaşıp ulaşmadığının kontrolüdür:
I – PP_BATT (Batarya Hattı):
- Ölçüm: Batarya konnektörü üzerindeki ana güç hattı
- Beklenen: 3.7V – 4.4V (Şarj sırasında)
- Önem: Batarya voltajından yüksek olmalıdır
J – PP_VSYS (Sistem Güç Hattı):
- Ölçüm: Anakartın ana sistem voltaj hattı
- Beklenen: >5V (Cihaz açıkken)
- Önem: iPad’in açılması için gerekli ana güç kaynağı
Normal Voltaj Referans Değerleri Tablosu
Profesyonel iPad servis çalışmalarında kullanılan standart voltaj değerleri şunlardır:
| Ölçüm Noktası | Normal Değer Aralığı | Ölçüm Şartı |
|---|---|---|
| VBUS | 5.0V | Şarj cihazı takılı |
| CC1 | 0.4V – 0.8V | Boşta veya şarjda |
| CC2 | 0.4V – 0.8V | Boşta veya şarjda |
| Batarya (PP_BATT) | 3.7V – 4.4V | Şarj sırasında |
| Sistem Gücü (PP_VSYS) | >5V | Cihaz açıkken |
Devre Süreklilik Kontrol Listesi
Type-C port tamiri öncesinde ve sonrasında yapılması gereken süreklilik (continuity) testleri:
- ✓ Type-C GND ile Board GND arası süreklilik
- ✓ VBUS hattı sürekliliği (porttan IC’ye)
- ✓ CC1 direnci ile IC pini arası süreklilik
- ✓ CC2 direnci ile IC pini arası süreklilik
- ✓ PD IC ile güç çıkışı arası bağlantı
- ✓ Batarya konnektörü ile board arası süreklilik
Belirtiler ve Olası Nedenler
iPad şarj sorunu yaşanan cihazlarda karşılaşılan belirtilere göre teşhis tablosu:
| Belirti | Olası Neden | Çözüm Önerisi |
|---|---|---|
| Sadece 5V Takılı Kalıyor | CC devresi veya PD IC arızası | CC dirençlerini ve PD IC’yi kontrol edin |
| Şarj Olmuyor | VBUS eksik veya port arızası | TP1 noktasından başlayarak giriş hattını kontrol edin |
| CC1 Farklı Değer Okunuyor | CC1 hattı sorunu | CC1 direnci ve sürekliliğini kontrol edin |
| CC2 Düşük Değer Okunuyor | CC2 hattı arızası | CC2 direnci ve PCB izlerini kontrol edin |
| Güç Açılmıyor | PD IC veya güç çıkışı arızası | PP_VSYS voltajını ve IC çalışmasını kontrol edin |
Hızlı Karar Algoritması
Profesyonel iPad teknik servis işlemlerinde zaman kritiktir. Hızlı teşhis için karar ağacı:
1. Durum: VBUS 5V OK + CC1/CC2 Yanlış
Tanı: CC Devre Arızası
İşlem: CC dirençlerini ve pull-up/pull-down dirençlerini değiştirin
2. Durum: VBUS 5V OK + CC1/CC2 OK + Güç Çıkışı Yok
Tanı: PD IC Arızası
İşlem: PD Charging IC’yi yeniden işleyin veya değiştirin
3. Durum: VBUS Eksik
Tanı: Şarj Portu veya Giriş Hattı Arızası
İşlem: Type-C port değişimi veya PCB izi tamiratı
Profesyonel Teknik İpuçları
1. Oscilloscope Kullanımı:
Statik DC ölçümlerinin yanında, osiloskop ile CC hattındaki veri iletişimini ( BMC – Biphase Mark Coding) gözlemleyin. Sağlıklı bir iPad Type-C arıza teşhisinde CC pinlerinde 300kHz bandında sinyal gözlemlenmelidir.
2. Sıvı Hasarı Tespiti:
Sıvı teması sonrası ilk kontrol edilmesi gereken noktalar CC dirençleri ve PD IC’nin altındaki padlerdir. Korozyon genellikle 0.4V-0.8V aralığının dışına çıkma şeklinde kendini gösterir.
3. Yedek Parça Testi:
PD IC’nin sağlam olup olmadığından şüphe ediyorsanız, bilinen sağlam bir anakart üzerinde voltaj karşılaştırması yapın. Özellikle H noktasındaki (Sistem Güç Çıkışı) dalgalanmalar IC’nin sağlamlığı hakkında bilgi verir.
4. Batarya Bağımsız Test:
Batarya bağlı olmadan PP_BATT hattında 4.2V seviyelerinde voltaj okunuyorsa, şarj devresi sağlam demektir. Sorun batarya veya batarya bağlantısındadır.
Sonuç
iPad şarj devresi tamiri, sistematik bir yaklaşım gerektiren teknik bir süreçtir. Yukarıda detaylandırılan 5 adımlık kontrol protokolü, CC1 CC2 voltaj ölçümleri ve PD charging IC testleri ile neredeyse tüm şarj sorunları teşhis edilebilir. Unutmayın ki, voltaj değerlerinin milivolt seviyesindeki sapmaları bile ciddi arızalara işaret edebilir.
Profesyonel teknik servis uzmanları için bu rehber, iPad anakart tamiri süreçlerinde standart bir kontrol listesi olarak kullanılabilir. Her zaman referans değerlerle karşılaştırma yapın ve zincirleme arıza olasılıklarını göz önünde bulundurun…. Önce Yazılımsal ihtimaller.
