iPhone Çift Katmanlı Anakart Entegre Devre Arıza Rehberi

Stacked PCB Mimarisi Üzerinde Kapsamlı Entegre Devre Tanı ve Onarım Protokolleri

9+
Kritik Entegre
12
iPhone Serisi
BGA
Reballing Metodu

📱 Giriş ve Literatür Taraması

Apple’ın 2017 yılında iPhone X ile birlikte sunduğu çift katmanlı anakart (stacked PCB / dual-layer motherboard) teknolojisi, mobil cihaz içi alan optimizasyonunda devrim niteliğinde bir adım olmuştur. Bu mimari, iki ayrı PCB katmanının mikro via bağlantıları ile birleştirilmesi prensibine dayanmaktadır. Teknik servis pratiğinde, bu yapı; düşme darbeleri, sıvı hasarı ve termal stres sonucu ortaya çıkan katmanlar arası bağlantı kopuklukları, entegre devre (IC) lehim hataları ve BGA (Ball Grid Array) topak hasarları gibi karmaşık arıza paternlerini beraberinde getirmiştir.

Bu kapsamlı teknik rehber, iPhone X’ten iPhone 16 serisine kadar tüm çift katmanlı anakartlı modellerde yer alan kritik entegre devrelerin fonksiyonlarını, arıza belirtilerini ve kanıta dayalı onarım metodolojilerini sunmaktadır. Rehber, teknik servis uzmanları ve anakart onarım teknisyenleri için hazırlanmış olup, mikroskobik BGA reballing, katman ayrımı (desoldering) ve entegre değişimi prosedürlerini içermektedir.

⚠️ Teknik Uyarı
Çift katmanlı anakart onarımı, yüksek hassasiyetli infrared (IR) istasyonları, mikroskobik lehimleme ekipmanları ve antistatik çalışma ortamı gerektiren ileri düzey bir teknik servis operasyonudur. Yanlış uygulanan ısı profilleri anakartın geri dönülmez hasar görmesine yol açabilir.
iPhone Çift Katmanlı Anakart Entegre Devre Arıza Rehberi

🔧 Çift Katmanlı Anakart Mimarisi ve Yapısal Analiz

iPhone çift katmanlı anakart yapısı, üst katman (top layer) ve alt katman (bottom layer) olarak iki ana PCB’den oluşur. Bu katmanlar arasındaki iletişim, mikro via (delikli bağlantı) teknolojisi ile sağlanır. Teknik servis literatüründe bu yapı “sandwich PCB” veya “stacked logic board” olarak da adlandırılır.

ÜST KATMAN
A13/A14/A15/A16/A17/A18 SoC
RAM, NAND Flash
GPU, Neural Engine
ALT KATMAN
PMU, Baseband, WiFi/BT
Audio CODEC, Charging IC
USB Controller, Touch IC

Katmanlar arası bağlantıların kopması (pad lifting, via fracture), çift katmanlı anakartlı iPhone modellerinde en sık görülen yapısal arıza kaynağıdır. Özellikle düşme darbelerinde, alt katman üzerindeki BGA topları ile üst katman padleri arasındaki bağlantı zayıflamakta ve cihazda rastgele yeniden başlatma, WiFi/Bluetooth kaybı, ses çalışmama veya şarj sorunları gibi belirtiler ortaya çıkmaktadır.

Kritik Entegre Devreler ve Fonksiyon Haritası

Aşağıda, çift katmanlı anakartlı iPhone modellerinde (iPhone X, XS, XR, 11 Serisi, 12 Serisi, 13 Serisi, 14 Serisi, 15 Serisi, 16 Serisi) yer alan ve teknik servis pratiğinde en yüksek arıza oranına sahip entegre devreler infografik kartlar halinde sunulmuştur.

USB Controller IC
CBTL1612A1 | U6300
“Hydra”
Şarj portundan gelen veri ve güç sinyallerinin filtrelenmesi, voltaj validasyonu ve dağıtımından sorumlu kapı bekçisi entegresidir.
Arıza: Şarj almama, bilgisayar tanımama, yavaş şarj, şarj sırasında aşırı ısınma.
Çözüm: Katman ayrımı sonrası BGA reballing veya entegre değişimi. Uyumsuz şarj aleti kullanımı en yaygın nedenidir.
Charging IC
SN2501 / U3300
“Tigris”
Batarya yönetim ünitesi (BMU) ile iletişim kurarak şarj akımı regülasyonu, batarya voltajı kontrolü ve güç yönlendirmesi sağlar.
Arıza: Batarya şarj olmama, %1’de takılma, batarya simgesi görünmeme, boot loop.
Çözüm: Alt katmanda yer alır. Katman ayrımı, reballing veya yeni entegre montajı gerekir.
Touch Controller IC
LM3373A1YKA | U5600
“ACORN”
Dokunmatik ekran digitizer’ından gelen kapasitif sinyallerin işlenmesi ve SoC’ye iletilmesinden sorumludur.
Arıza: Ghost touch, dokunmatik çalışmama, ekranın bazı bölgelerine basılmama, donma.
Çözüm: iPhone X/XS/XS Max modellerinde sık görülür. Katman ayrımı ve entegre değişimi.
Wireless Charging IC
BC59355A2 | U3400
“Iktara”
Qi standardında kablosuz şarj bobininden gelen indüksiyon enerjisinin doğrultulması ve bataryaya aktarılması.
Arıza: Kablosuz şarj çalışmama, şarj pedi algılanmama, kablosuz şarj sırasında ısınma.
Çözüm: Alt katman entegresidir. Katman ayrımı sonrası değişim veya reballing.
Audio CODEC IC
CS42L75 | 338S00248 | U4700
“CALLAN AUDIO CODEC”
Analog ses sinyallerinin dijital formata dönüştürülmesi (ADC) ve dijital sesin analog çıkışa çevrilmesi (DAC).
Arıza: Hoparlörden ses gelmeme, mikrofon çalışmama, kulaklık modunda takılma, ses kalitesi bozukluğu.
Çözüm: Alt katmanda bulunur. Katman ayrımı, reballing veya entegre değişimi.
Audio Amplifier IC
CS35L26C | 338S00296 | U4900/U5000/U5100
“SPK / Earpiece / Haptic Amp”
Hoparlör, kulaklık ve Taptic Engine (vibrasyon motoru) için gerekli güç amplifikasyonunu sağlar.
Arıza: Zayıf hoparlör sesi, titreşim çalışmama, kulaklık sesi kesik kesik gelme.
Çözüm: Alt katman üzerinde yer alır. Katman ayrımı ve entegre değişimi.
Wi-Fi / Bluetooth Modül
LBEE5W11KN | 339S00399 | UWLAN_W
“WiFi Module”
2.4GHz/5GHz Wi-Fi ve Bluetooth 5.0 bağlantısını sağlayan haberleşme modülüdür. NAND ile eşleşik (paired) çalışır.
Arıza: WiFi gri renkte, Bluetooth açılmama, MAC adresi 00:00:00:00:00:00, kapsama alanı düşüklüğü.
Çözüm: Değişim sonrası P10 Programmer ile NAND’den unbind işlemi ve re-pairing gereklidir. Bu işlem olmadan WiFi çalışmaz.
Camera PMU IC
D2462 | 338S00306 | U3700
“Camera Power Management”
Ön kamera, arka kamera modülleri ve Face ID projektörü için gereken çoklu voltaj rail’lerini üretir.
Arıza: Kamera uygulaması siyah ekran, kamera titreme, flaş çalışmama, Face ID hatası.
Çözüm: Yüksek yük altında çalıştığı için sık arızalanır. Katman ayrımı ve entegre değişimi.
Face ID PMU IC
338S00341 | U4400
“Face ID Power Management”
Face ID sensör dizisi (dot projector, flood illuminator, infrared kamera) için özel güç yönetimi ve veri iletimi.
Arıza: “Yukarı/Aşağı hareket edin” hatası, Face ID ayarlanamama, True Depth kamera arızası.
Çözüm: Entegre değişimi mümkündür ancak Face ID sensörü değiştirildiğinde Apple sunucu eşleşmesi gerekir.

🔴 Sık Görülen Arıza Paternleri ve Tanı Protokolleri

Çift katmanlı anakartlı iPhone modellerinde arıza tanısı, sistematik bir protokol izlenerek yapılmalıdır. Aşağıdaki zaman çizelgesi (timeline), en sık karşılaşılan arıza paternlerini ve bunların teşhis basamaklarını göstermektedir.

1. Katmanlar Arası Bağlantı Kopukluğu (Pad Lifting / Via Fracture)
Düşme ve sıvı hasarı sonrası en yaygın arızadır. Cihaz kendi kendine yeniden başlatır, rastgele donar veya belirli fonksiyonlar (WiFi, ses, şarj) çalışmaz. Tanı: Mikroskobik inceleme, X-ray analizi, katmanlar arası iletişim hattı ölçümü (multimetre / osciloskop).
2. USB Controller (Hydra) Arızası
Uyumsuz şarj cihazları, voltaj dalgalanmaları veya fiziksel hasar sonucu ortaya çıkar. Cihaz bilgisayara bağlanmaz, şarj portu temiz olmasına rağmen şarj almaz. Tanı: Şarj akımı ölçümü, USB veri hattı (D+/D-) sinyal analizi, entegre üzerinde ısı dağılımı kontrolü.
3. Charging IC (Tigris) Arızası
Batarya yönetim hattında kısa devre veya aşırı akım çekme sonucu arızalanır. Cihaz %1’de takılır veya batarya simgesi hiç görünmez. Tanı: Batarya voltajı ölçümü, şarj akımı tüketimi analizi, Tigris çıkış rail ölçümleri.
4. Touch Controller (ACORN) Arızası
Ekran değişimi sonrası veya düşme darbelerinde görülür. Ghost touch, ekranın bazı bölgelerinde dokunmatik kayıp. Tanı: Ekran digitizer testi, ACORN entegresine giden I2C hattı sinyal analizi, entegre üzerindeki kondansatör ölçümleri.
5. Audio CODEC / Amplifier Arızası
Sıvı hasarı veya kulaklık/ses girişlerindeki elektrostatik deşarj sonucu oluşur. Hoparlör, mikrofon veya titreşim çalışmaz. Tanı: Ses çıkış rail ölçümleri, I2S veri hattı analizi, entegre besleme voltajları kontrolü.
6. Wi-Fi / Bluetooth Modül Arızası
Düşme veya sıvı hasarı sonucu modül hasar görebilir. WiFi ayarları gri renkte görünür veya MAC adresi kaybolur. Tanı: WiFi MAC adresi kontrolü, anten hattı SWR ölçümü, modül besleme voltajları, NAND eşleşme durumu P10 Programmer ile kontrol.
7. Camera PMU Arızası
Kamera uygulaması açıldığında siyah ekran veya flaş çalışmama. Tanı: Kamera konektörü voltaj ölçümleri, I2C haberleşme hattı analizi, Camera PMU çıkış rail’leri ölçümü.

Çözüm Metodolojileri ve Onarım Teknikleri

Çift katmanlı anakart onarımında başarı, doğru teşhis, uygun ekipman seçimi ve standartize edilmiş prosedürlerin uygulanmasına bağlıdır. Aşağıdaki adımlar, teknik servis uzmanları için standart operasyon prosedürü (SOP) olarak sunulmuştur.

Tanı ve Teşhis
DC power supply ile boot akımı analizi, thermal kamera ile sıcak nokta tespiti, multimetre ile kısa devre kontrolü, osciloskop ile sinyal hattı analizi yapılır.
Katman Ayrımı (Desoldering)

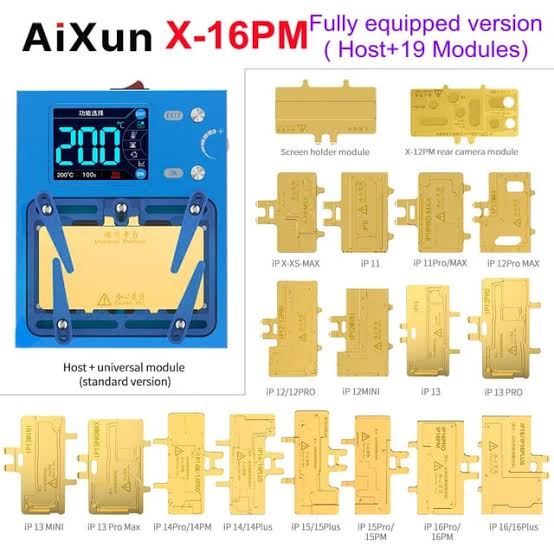

Infrared (IR) rework istasyonu kullanılarak üst ve alt katman 180-200°C profil ile ayrılır. Yanlış profil PCB delaminasyonuna yol açar.
BGA Reballing
Hasarlı entegre devrelerin altındaki BGA topları temizlenir, yeni solder paste uygulanır ve 0.3mm-0.4mm lead-free solder ball ile reballing yapılır.
Entegre Değişimi
Donör kartlardan (donation board) sökülen sağlam entegre devreler, BGA stencil kullanılarak yerine monte edilir. WiFi modülü için NAND unbind işlemi unutulmamalıdır.
Katman Birleştirme (Resoldering)
Üst ve alt katman, hizalama jig (alignment fixture) kullanılarak birleştirilir. IR istasyonu ile 200-220°C profil uygulanarak via bağlantıları yeniden oluşturulur.
Test ve Kalite Kontrol
Birleştirme sonrası cihaz boot edilir, tüm fonksiyonlar (WiFi, Bluetooth, ses, şarj, kamera, dokunmatik, Face ID) test edilir. 24 saatliğine stres testine tabi tutulur.
🔥 Termal Profil Uyarısı
iPhone X ve sonrası modellerde kullanılan ortak katmanlı PCB (OLB) yapısı, 220°C üzeri sıcaklıklarda delaminasyon riski taşır. IR istasyonu profili; ısınma (ramp), ıslakma (soak), reflow ve soğuma (cooling) fazlarından oluşmalı ve toplam profil süresi 8-10 dakikayı geçmemelidir.

📊 Entegre Devre Arıza Sıklığı ve Onarım Protokolü

Aşağıdaki veri tablosu, teknik servis istatistiklerine dayalı olarak en sık arızalanan entegre devrelerin arıza sıklığı, tanı süresi ve onarım başarım oranlarını göstermektedir.

Entegre Devre Parça Kodu Arıza Sıklığı Ortalama Tanı Süresi Onarım Başarımı Katman
USB Controller (Hydra) CBTL1612A1 / U6300 Yüksek 15-25 dk %92 Alt
Charging IC (Tigris) SN2501 / U3300 Yüksek 20-30 dk %89 Alt
Touch Controller (ACORN) LM3373A1YKA / U5600 Orta 25-40 dk %85 Alt
Wireless Charging (Iktara) BC59355A2 / U3400 Orta 15-20 dk %94 Alt
Audio CODEC (CALLAN) CS42L75 / U4700 Yüksek 20-35 dk %91 Alt
Audio Amplifier CS35L26C / U4900 Orta 15-25 dk %93 Alt
Wi-Fi / BT Modül LBEE5W11KN / U3400 Yüksek 30-50 dk %78* Üst
Camera PMU D2462 / U3700 Orta 20-30 dk %87 Alt
Face ID PMU 338S00341 / U4400 Düşük 25-40 dk %72** Alt
Katman Bağlantı Kopukluğu Via / Pad Yüksek 45-90 dk %68*** Her İkisi

* WiFi modülü değişimi sonrası NAND unbind/re-pairing işlemi gereklidir. İşlem yapılmazsa başarım %0’dır.
** Face ID entegresi değiştirilebilir ancak sensör değişimi Apple sunucu eşleşmesi gerektirir.
*** Ciddi delaminasyon durumlarında onarım mümkün olmayabilir, anakart replasmanı gerekir.



🎓 Sonuç ve Teknik Öneriler

iPhone çift katmanlı anakart (stacked PCB) teknolojisi, mobil cihaz mühendisliğinde önemli bir evrimi temsil etmektedir. Ancak bu mimari, teknik servis pratiğinde katman ayrımı, BGA reballing ve mikro entegre değişimi gibi ileri düzey operasyonları zorunlu kılmaktadır.

Bu rehberde sunulan entegre devre fonksiyon haritası, arıza paternleri ve çözüm metodolojileri; teknik servis uzmanlarının sistematik tanı süreçlerini hızlandırmakta ve onarım başarım oranlarını artırmaktadır. Özellikle USB Controller (Hydra), Charging IC (Tigris) ve Audio CODEC (CALLAN) entegreleri, çift katmanlı anakartlı iPhone modellerinde en yüksek arıza oranına sahip bileşenlerdir ve bu entegrelerin doğru teşhisi ile zamanında müdahale, cihazın tamir edilebilirliğini önemli ölçüde artırmaktadır.

Katmanlar arası bağlantı kopukluklarında erken teşhis kritik öneme sahiptir. X-ray analizi ve mikroskobik inceleme, yapısal hasarın tespitinde altın standarttır. IR istasyonu termal profillerinin standartize edilmesi, PCB delaminasyon riskini minimize eder.

Teknik servis operatörlerine önerilen standart operasyon prosedürü (SOP); DC power supply boot analizi → thermal kamera tarama → katman ayrımı → entegre teşhisi → BGA reballing/değişim → katman birleştirme → fonksiyonel test şeklinde sıralanmalıdır.

Bu teknik rehber, profesyonel cep telefonu tamir eğitimi ve teknik servis operasyonları için hazırlanmıştır.
