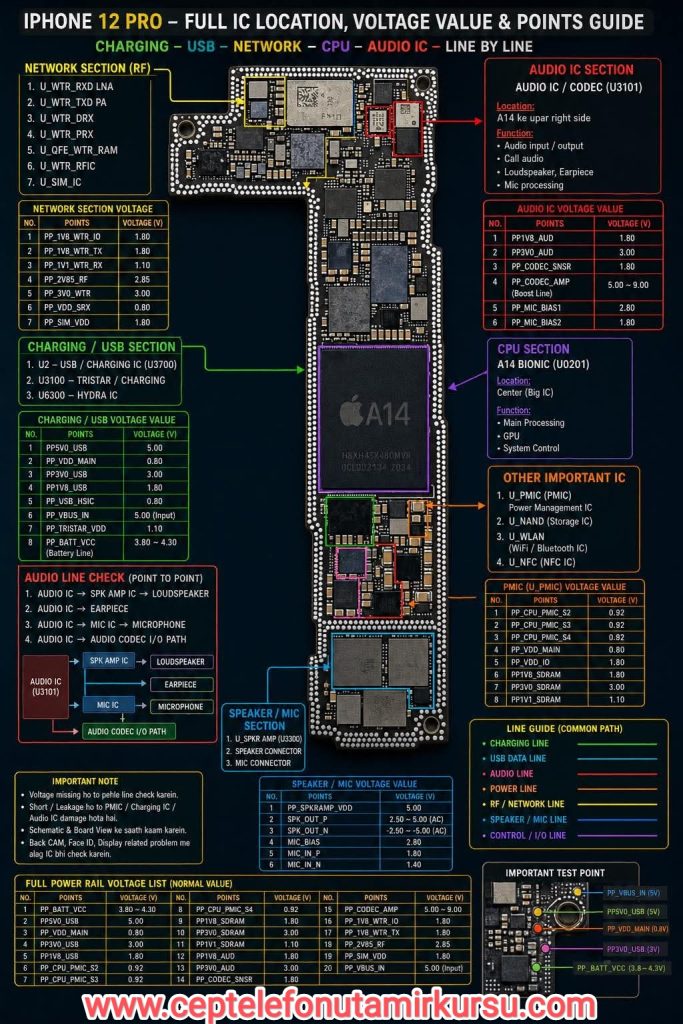

iPhone 12 Pro Anakart Şeması: Tam IC Konumları, Voltaj Değerleri ve Teknik Servis Tamir Rehberi
Teknik servis tezgahında iPhone 12 Pro ile karşılaştığımda, ilk yaptığım iş anakart üzerindeki güç hatlarını ve entegre konumlarını gözden geçirmek olur. Özellikle A14 Bionic işlemcinin kompleks yapısı, çok katmanlı anakart tasarımı ve yoğun entegre yerleşimi, bu cihazı tamir etmeyi diğer modellere göre daha stratejik hale getiriyor. Bu rehberde, iPhone 12 Pro anakart şemasını adım adım inceleyerek şarj, ses, ağ ve güç yönetimi devrelerindeki kritik noktaları paylaşıyorum.
A14 Bionic İşlemci ve CPU Bölümü Analizi
iPhone 12 Pro’nun kalbinde U0201 kodlu A14 Bionic işlemci yer alıyor. Anakartın tam ortasındaki bu büyük entegre, cihazın ana işlem birimi, grafik işlemcisi (GPU) ve sistem kontrolcüsü görevini üstleniyor. Teknik servis olarak bu entegreye müdahale etmemiz nadiren gerekir çünkü CPU arızaları genellikle ekonomik olarak onarılamaz seviyededir. Ancak CPU’nun besleme hatlarını ve çevresindeki pasif bileşenleri anlamak, özellikle boot loop veya açılmama sorunlarında hayati önem taşır.
A14 Bionic’in etrafında yer alan U_PMIC (Power Management IC), U_NAND (Depolama IC), U_WLAN (WiFi/Bluetooth IC) ve U_NFC (NFC IC) entegreleri, CPU ile doğrudan iletişim halindedir. Bu entegrelerden herhangi birinin arızalanması, sistemin tamamen çalışmamasına veya belirli fonksiyonların kaybolmasına neden olabilir.
CPU Çevresi Önemli Entegreler
- U_PMIC: Güç yönetimi entegresi. Tüm alt sistemlere regüle edilmiş voltaj dağıtımını sağlar.
- U_NAND: Flash depolama birimi. iOS işletim sistemi ve kullanıcı verileri burada saklanır. NAND arızası beyaz Apple logosunda takılma yapar.
- U_WLAN: WiFi ve Bluetooth sinyal işlemcisi. WiFi gri kalma veya Bluetooth açılmama sorunlarının kaynağıdır.
- U_NFC: Yakın alan iletişim entegresi. Apple Pay ve NFC etiket okuma fonksiyonlarını kontrol eder.
Şarj ve USB Bölümü: Tristar, Hydra ve USB IC Detayları
Teknik servisimize en sık gelen iPhone 12 Pro şikayetlerinin başında şarj olmama, bilgisayar görmeme ve yavaş şarj sorunları geliyor. Bu sorunların %70’i anakart üzerindeki şarj devresindeki üç kritik entegreden kaynaklanıyor: U3700 (USB/Şarj IC), U3100 (Tristar/Şarj IC) ve U6300 (Hydra IC).
U3700, Lightning konnektöründen gelen 5V VBUS voltajını regüle ederek sisteme dağıtan ana giriş kapısıdır. U3100 Tristar ise USB veri hatlarının yönetiminden ve şarj akımının kontrolünden sorumludur. Hydra IC (U6300) ise batarya yönetimi ve şarj algoritmalarını optimize eden yardımcı bir entegredir.
Şarj ve USB Bölümü Normal Voltaj Değerleri
| No | Test Noktası (Points) | Normal Voltaj (V) |
|---|---|---|
| 1 | PP5V0_USB | 5.00V |
| 2 | PP_VDD_MAIN | 0.80V |
| 3 | PP3V0_USB | 3.00V |
| 4 | PP1V8_USB | 1.80V |
| 5 | PP_USB_HSIC | 0.80V |
| 6 | PP_VBUS_IN | 5.00V (Input) |
| 7 | PP_TRISTAR_VDD | 1.10V |
| 8 | PP_BATT_VCC (Batarya Hattı) | 3.80V ~ 4.30V |
Ağ ve RF Bölümü: Baseband, Sinyal ve SIM Entegreleri
iPhone 12 Pro’da ağ çekmiyor, arama yapmıyor veya SIM kart tanımıyor şikayetleriyle karşılaştığımızda, anakartın üst bölümündeki RF (Radyo Frekans) devresini inceliyoruz. Bu bölümde yedi kritik entegre yer alıyor: U_WTR_RXD LNA, U_WTR_TXD PA, U_WTR_DRX, U_WTR_PRX, U_QFE_WTR_RAM, U_WTR_RFIC ve U_SIM_IC.
Özellikle düşme sonrası sinyal kaybı yaşayan cihazlarda, bu entegrelerin altındaki lehim toplarına çatlak veya lehim kopması görülebiliyor. iPhone 12 Pro’nun 5G desteği nedeniyle RF devresi önceki nesillere göre daha karmaşık ve hassas. Bu yüzden reballing işlemi yapılırken mutlaka doğru sıcaklık profili kullanılmalıdır.
Network Section (RF) Normal Voltaj Değerleri
Cep telefonu tamir Kursumuzda Service manual okuma ve ölçme çok önemli yer kaplamaktadır.
| No | Test Noktası | Normal Voltaj (V) |
|---|---|---|
| 1 | PP_1V8_WTR_IO | 1.80V |
| 2 | PP_1V8_WTR_TX | 1.80V |
| 3 | PP_1V1_WTR_RX | 1.10V |
| 4 | PP_2V85_RF | 2.85V |
| 5 | PP_3V0_WTR | 3.00V |
| 6 | PP_VDD_SRX | 0.80V |
| 7 | PP_SIM_VDD | 1.80V |
Ses Sistemi: Audio IC, Hoparlör ve Mikrofon Devreleri
iPhone 12 Pro’da ses gelmiyor, karşı taraf beni duymuyor, hoparlör patırtılı çalıyor veya kulaklık modunda takılı kalma gibi sorunlarla karşılaştığımızda, A14 işlemcisinin hemen sağ üst tarafında konumlanan U3101 Audio IC / CODEC entegresine odaklanıyoruz. Bu entegre, ses giriş/çıkışı, arama sesi, hoparlör ve kulaklık sürücüleri ile mikrofon işlemlerini yönetiyor.
Audio IC’nin altındaki solder ballarında zamanla oksidasyon veya düşme sonrası çatlak oluşması, bu tür arızaların en yaygın nedenidir. Özellikle iPhone 7 ve sonrası modellerde görülen “Loop Disease” benzeri bir durum, iPhone 12 Pro’da da Audio IC kaynaklı olabilir.
Audio IC (U3101) Normal Voltaj Değerleri
| No | Test Noktası | Normal Voltaj (V) |
|---|---|---|
| 1 | PP1V8_AUD | 1.80V |
| 2 | PP3V0_AUD | 3.00V |
| 3 | PP_CODEC_SNSR | 1.80V |
| 4 | PP_CODEC_AMP (Boost Line) | 5.00V ~ 9.00V |
| 5 | PP_MIC_BIAS1 | 2.80V |
| 6 | PP_MIC_BIAS2 | 1.80V |
Ses Sinyal Yolu (Point to Point)
Ses sorunlarını teşhis ederken sinyal yolunu takip etmek kritik önemdedir. İşte iPhone 12 Pro’daki ana ses yolları:
Hoparlör ve Mikrofon Bölümü (U3300)
Hoparlör sürücü entegresi U3300 (U_SPKR AMP), Audio IC’den gelen düşük seviyeli sinyali amplifiye ederek hoparlöre gönderir. Bu bölümdeki normal voltaj değerleri şunlardır:
| No | Test Noktası | Normal Voltaj (V) |
|---|---|---|
| 1 | PP_SPKRAMP_VDD | 5.00V |
| 2 | SPK_OUT_P | 2.50V ~ 5.00V (AC) |
| 3 | SPK_OUT_N | -2.50V ~ -5.00V (AC) |
| 4 | MIC_BIAS | 2.80V |
| 5 | MIC_IN_P | 1.80V |
| 6 | MIC_IN_N | 1.40V |
Güç Yönetimi: PMIC Voltaj Değerleri ve Besleme Hatları
iPhone 12 Pro’nun güç yönetiminden sorumlu U_PMIC entegresi, batarya voltajını regüle ederek CPU, RAM, depolama ve çevre birimlerine dağıtır. PMIC arızaları genellikle cihazın hiç açılmaması, aniden kapanması veya şarj yüzdesinde takılma şeklinde kendini gösterir.
PMIC’in ürettiği voltajların tamamı anakart üzerindeki test noktalarından ölçülebilir. Bu voltajlardan herhangi birinin eksik veya yüksek olması, ilgili alt sistemin çalışmamasına neden olur. Örneğin PP_CPU_PMIC hatlarındaki 0.92V değerler, A14 işlemcinin çekirdek voltajlarıdır ve bu değerlerde sapma varsa cihaz boot loop yapar.
PMIC (U_PMIC) Normal Voltaj Değerleri
| No | Test Noktası | Normal Voltaj (V) |
|---|---|---|
| 1 | PP_CPU_PMIC_S2 | 0.92V |
| 2 | PP_CPU_PMIC_S3 | 0.92V |
| 3 | PP_CPU_PMIC_S4 | 0.92V |
| 4 | PP_VDD_MAIN | 0.80V |
| 5 | PP_VDD_IO | 1.80V |
| 6 | PP1V8_SDRAM | 1.80V |
| 7 | PP3V0_SDRAM | 3.00V |
| 8 | PP1V1_SDRAM | 1.10V |
Önemli Test Noktaları ve Tamir İpuçları
Teknik servis tezgahında zaman kazanmak için anakart üzerindeki kritik test noktalarını ezberlemek gerekir. iPhone 12 Pro’da şarj soketinin hemen yanında yer alan test noktaları, cihazın genel sağlık durumunu hızlıca değerlendirmemizi sağlar.
Önemli Test Noktaları ve Beklenen Değerler
| Test Noktası | Renk Kodu | Normal Değer |
|---|---|---|
| PP_VBUS_IN (5V) | Sarı nokta | 5.00V Input |
| PP5V0_USB (5V) | Turuncu nokta | 5.00V |
| PP_VDD_MAIN (0.8V) | Kırmızı nokta | 0.80V |
| PP3V0_USB (3V) | Mor nokta | 3.00V |
| PP_BATT_VCC (Batarya) | Yeşil nokta | 3.80V ~ 4.30V |
Hat Renk Kodları ve Sinyal Yolları
Anakart şemasında kullanılan renk kodları, hangi hattın hangi fonksiyona ait olduğunu hızlıca anlamamızı sağlar:
- Yeşil Hat: Şarj hattı (Charging Line) – U3700 ve batarya arasındaki güç yolu
- Mavi Hat: USB veri hattı (USB Data Line) – Tristar ve CPU arasındaki iletişim yolu
- Kırmızı Hat: Ses hattı (Audio Line) – Audio IC, hoparlör ve mikrofon arasındaki sinyal yolu
- Sarı Hat: Güç hattı (Power Line) – PMIC çıkışları ve ana besleme hatları
- Turuncu Hat: RF/Network hattı – Baseband ve anten arasındaki sinyal yolu
- Mor Hat: Hoparlör/Mikrofon hattı – SPK AMP ve konnektörler arasındaki yol
- Lacivert Hat: Kontrol/I/O hattı – CPU ve çevre birimleri arasındaki kontrol sinyalleri
Tam Güç Hattı Voltaj Listesi (Normal Değerler)
Aşağıdaki tablo, iPhone 12 Pro anakartı üzerindeki tüm önemli güç hatlarının normal çalışma voltajlarını içerir. Bu değerler, cihazın standby modunda veya normal kullanımda ölçülmelidir.
| No | Test Noktası | Voltaj (V) | No | Test Noktası | Voltaj (V) |
|---|---|---|---|---|---|
| 1 | PP_BATT_VCC | 3.80 ~ 4.30 | 11 | PP1V1_SDRAM | 1.10 |
| 2 | PP5V0_USB | 5.00 | 12 | PP1V8_AUD | 1.80 |
| 3 | PP_VDD_MAIN | 0.80 | 13 | PP3V0_AUD | 3.00 |
| 4 | PP3V0_USB | 3.00 | 14 | PP_CODEC_SNSR | 1.80 |
| 5 | PP1V8_USB | 1.80 | 15 | PP_CODEC_AMP | 5.00 ~ 9.00 |
| 6 | PP_CPU_PMIC_S2 | 0.92 | 16 | PP_1V8_WTR_IO | 1.80 |
| 7 | PP_CPU_PMIC_S3 | 0.92 | 17 | PP_1V8_WTR_TX | 1.80 |
| 8 | PP_CPU_PMIC_S4 | 0.92 | 18 | PP_1V1_WTR_RX | 1.10 |
| 9 | PP3V0_SDRAM | 3.00 | 19 | PP_SIM_VDD | 1.80 |
| 10 | PP1V8_SDRAM | 1.80 | 20 | PP_VBUS_IN | 5.00 (Input) |
Sıkça Sorulan Sorular
iPhone 12 Pro şarj olmuyor, hangi entegreyi kontrol etmeliyim?
Öncelikle şarj soketi ve batarya konnektörünü fiziksel olarak kontrol edin. Sorun yazılımsal değilse, anakart üzerinde U3700 USB/Şarj IC, U3100 Tristar IC ve U6300 Hydra IC sırasıyla incelenmelidir. PP5V0_USB hattında 5.00V, PP_VBUS_IN hattında 5.00V ve PP_TRISTAR_VDD hattında 1.10V ölçülmelidir. Bu voltajlardan biri eksikse ilgili entegre veya çevresindeki bobin/kondansatörler arızalıdır.
iPhone 12 Pro ses gelmiyor, Audio IC voltajları normal değerleri nedir?
Ses sorunlarında A14 işlemcisinin sağ üstündeki U3101 Audio IC / CODEC devresi kontrol edilmelidir. Normal voltaj değerleri şunlardır: PP1V8_AUD 1.80V, PP3V0_AUD 3.00V, PP_CODEC_SNSR 1.80V, PP_CODEC_AMP 5.00-9.00V, PP_MIC_BIAS1 2.80V ve PP_MIC_BIAS2 1.80V. Bu değerlerden sapma varsa Audio IC reballing(kalıplama) veya değişimi gerekebilir.
iPhone 12 Pro ağ çekmiyor, RF bölümünde hangi voltajlar ölçülmeli?
Ağ sorunlarında anakartın üst bölümündeki Network Section (RF) devresindeki U_WTR_RXD LNA, U_WTR_TXD PA ve U_WTR_RFIC entegreleri incelenmelidir. PP_1V8_WTR_IO 1.80V, PP_1V8_WTR_TX 1.80V, PP_1V1_WTR_RX 1.10V, PP_2V85_RF 2.85V, PP_3V0_WTR 3.00V ve PP_SIM_VDD 1.80V değerleri ölçülmelidir. Bu voltajlar normal ise anten hattı veya baseband CPU kontrol edilmelidir.
iPhone 12 Pro açılmıyor, hangi voltajları kontrol etmeliyim?
Açılmama sorununda önce batarya voltajını (PP_BATT_VCC 3.80-4.30V) kontrol edin. Ardından PMIC çıkışları olan PP_VDD_MAIN 0.80V, PP_CPU_PMIC_S2/S3/S4 0.92V ve SDRAM voltajlarını ölçün. Bu voltajların hiçbiri yoksa PMIC arızalı olabilir. Eğer voltajlar var ama cihaz boot loop yapıyorsa, NAND veya CPU arızası düşünülmelidir.
Voltaj ölçerken anakartın üzerinde batarya olmalı mı?
Güvenlik ve doğru ölçüm için batarya bağlıyken ölçüm yapmanız önerilir. Ancak bazı durumlarda bataryayı çıkarıp harici güç kaynağı (DC power supply) ile besleyerek ölçüm yapmak daha güvenlidir. Özellikle kısa devre şüphesi varsa bataryayı çıkarın ve harici kaynak kullanın.
Teknik Servis Sonuç ve Öneriler
iPhone 12 Pro anakartı, A14 Bionic işlemcinin getirdiği yoğun entegre yerleşimi ve çok katmanlı PCB yapısı nedeniyle tamir edilmesi en zor modellerden biridir. Ancak doğru teşhis yöntemleri ve voltaj ölçüm teknikleri kullanıldığında, birçok arıza anakart seviyesinde çözülebilir.
Teknik servis olarak en sık karşılaştığımız hatalardan biri, teşhis yapmadan entegre değiştirmeye kalkışmaktır. Örneğin şarj olmama sorununda direkt Tristar değiştirmek yerine, önce VBUS hattını, sonra USB IC voltajlarını ve en son Tristar’ı kontrol etmek hem zaman hem de malzeme tasarrufu sağlar.
Bu rehberde paylaştığım voltaj değerleri ve test noktaları, iPhone 12 Pro tamir sürecinizde bir yol haritası niteliğindedir. Unutmayın; anakart tamirinde sabır ve sistematik yaklaşım, en pahalı ekipmandan daha değerlidir. Eğer bu konularda kendinizi geliştirmek istiyorsanız, kuprofesyonel eğitim almanızı öneririm.
