HP EliteBook 850 G5 — USB-C Port Arızasında Şarj Olmama Sorunu
Kırık veya işlevsiz USB-C portu nedeniyle şarj kabul etmeyen EliteBook 850 G5 modellerinde uygulanacak tanı prosedürü, devre analizi ve sahada test edilmiş onarım yöntemleri.
HP EliteBook 850 G5, iş dünyasına yönelik tasarlanmış sağlam bir dizüstü bilgisayar olmasına karşın belirli bir kusurla birlikte sahaya çıktı: USB-C port mekanizması anakart üzerine doğrudan lehimli olduğundan, portunun fiziksel bütünlüğü bozulduğunda cihaz şarj almayı tamamen reddedebiliyor. Bu, ayrı bir kart üzerinde oturan USB-A portlarından farklı bir yapı.
Mesele yalnızca fiziksel bir bağlantı sorunu değil. EliteBook 850 G5’in güç devresinde Power Delivery (PD) müzakeresini yöneten denetleyici entegresi, port üzerindeki CC hattından (Configuration Channel) beslenen bilgiye dayanarak kaynakla anlaşma yapar. Port mekanik olarak zarar gördüğünde bu CC hattındaki sinyal ya yok olur ya da bozulur; cihaz adaptörü tanıyamaz ve şarjı başlatmaz.
Teknik BağlamUSB Power Delivery standardında CC1 ve CC2 pinleri, adaptörün güç profilini (5V/9V/15V/20V ve akım kapasitesini) cihaza bildirmek için kullanılır. Bu pinlerde sinyal alınamadığında sistem, varsayılan 5V/0.9A profiline düşer ve çoğu laptop şarjı bu profilde başlatmaz.
Sahadan gelen raporlara ve repair.wiki belgelerine göre bu arıza iki farklı biçimde ortaya çıkıyor: birincisi portun fiziksel olarak kırılması ya da sökülmesi, ikincisi ise portun görünürde sağlam olmasına rağmen firmware seviyesindeki bir güç yönetim hatasının PD sürecini çökertmesi. Her iki durum da teknisyen için farklı müdahale yolu anlamına gelir.
Cihaz teslim alındığında yapılacak ilk iş, şarj olmama semptomunu doğru kategoriye yerleştirmektir. Aşağıdaki tanı tablosu, olası senaryoları ve her birine karşılık gelen ilk adımı göstermektedir
Not :Web sitemizdeki tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız.
Semptom
Gözlem
Olası Neden
İlk Adım
Şarj LED’i hiç yanmıyor
Adaptör takılı, LED yok
✕ Güç anakarta ulaşmıyor
Multimetre ile USB-C konnektör pin voltajını ölç
LED beyaz/sarı arasında yanıp sönüyor
Intermittent yanma
⚠ Güç ray kararsızlığı
Hard reset prosedürü uygula (bkz. § 3)
Windows “şarj oluyor” gösteriyor ama pil düşüyor
Yüzde azalıyor
⚠ Adaptör kapasitesi yetersiz
65W veya üzeri HP orijinal adaptörle test et
Barrel jack ile şarj oluyoр, USB-C ile olmuyor
Seçici arıza
✕ USB-C PD devresi veya port arızası
Port fiziksel kontrolü → BIOS güncelleme → bypass
Batarya şişmiş veya şekli bozulmuş
Görsel inceleme
✕ Batarya arızası
Bataryayı derhal değiştir, diğer testleri atla
USB bağlantısı “tanınmıyor” uyarısı veriyor
Sistem bildirimi
⚠ PD denetleyici firmware hatası
BIOS Q78 sürüm güncellemesi (bkz. § 4)
⚠
Önemli NotHP EliteBook 850 G5’in i7 işlemcili versiyonları 45W adaptörle yeterli şarj alamaz. i7 CPU yük altında adaptörün sağlayabileceğinden fazla güç çektiğinden batarya yavaş yavaş boşalır. Bu teknik bir arıza değil, kapasite uyumsuzluğudur; tanı yaparken mutlaka dikkate alınmalıdır.
EliteBook 850 G5’te yaşanan USB-C şarj sorunlarının önemli bir bölümü kalıcı bir donanım hasarından değil, güç denetleyicisinin takılı kalmasından kaynaklanır. HP’nin resmi servis kılavuzunda tanımlanan hard reset sekansı bu durumu çözebilir ve USB-C işlevselliğini yeniden kazandırabilir. Bu işlem anakart seviyesinde bir EC (Embedded Controller) sıfırlaması gibi davranır.
1
Adaptörü ve tüm harici cihazları çıkarUSB-C dahil tüm bağlı kablolar sökülerek cihaz tamamen izole edilir. Çalışan bir cihazda bu adım yapılıyorsa önce kapatılmalıdır.
2
Güç düğmesini 10 saniye basılı tutDüğmeyi bırakmadan tam 10 saniye boyunca basılı tutun. Bu süre içinde Caps Lock ve Num Lock LED’leri birkaç kez yanıp sönecektir — bu beklenen ve normal bir davranıştır, EC sıfırlamasının sinyal göstergesidir.
3
10 saniye bekle, ardından adaptörü bağlaGüç düğmesini bıraktıktan sonra 10 saniye daha bekleyin. Daha sonra yalnızca güç adaptörünü takın — batarya henüz bağlanmasın.
4
Şarj LED kontrolüAdaptörü taktıktan hemen sonra şarj LED’inin yanıp yanmadığını kontrol edin. LED yanarsa hard reset başarıyla tamamlanmıştır ve sorun firmware kaynaklıydı. LED yanmıyorsa donanım seviyesi teşhise geçilir.
5
Bataryayı yeniden bağla ve çalıştırLED başarılı şekilde yandıktan sonra güç tuşuna basarak cihazı açın. Sistem tamamen yüklendikten sonra batarya bağlantısını yeniden kurun veya takın.
✓
Saha DoğrulamasıBu prosedür, teknik servis notlarımızda öncelikli olarak not düşülmüştür. Özellikle uzun süre kapalı kalan veya boş pille bekletilen cihazlarda ilk denenmesi gereken yöntemdir; ücretsiz ve risksizdir.

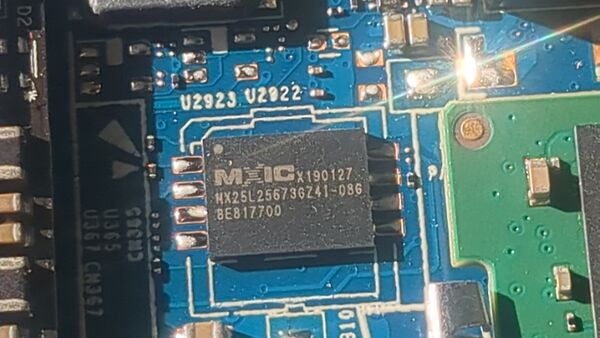

HP, 2018 yılı içinde EliteBook 850 G5 için yayımladığı BIOS güncellemelerinde özellikle USB-C şarj uyumluluğunu etkileyen kritik düzeltmeler içerdi. Bu güncellemeler yalnızca harici docking istasyonu uyumu için değil, cihazın kendi PD müzakere mantığındaki bazı kenar durum hatalarını da kapsamaktadır.
BIOS Versiyonu
Tarih
USB-C Şarj Durumu
Öneri
Q78 01.00.05
25.01.2018
✕ Bilinen PD hatası mevcut
Güncellenmeli
Q78 01.01.01
~05.2018
⚠ Kısmi düzeltme
Güncellenmeli
Q78 01.03.00
18.07.2018
✓ USB-C şarj düzeltmesi dahil
Hedef sürüm
Q78 01.03.00+
01.02.2019 sonrası
✓ Docking uyumu da düzeltildi
En güncel tercih edilmeli

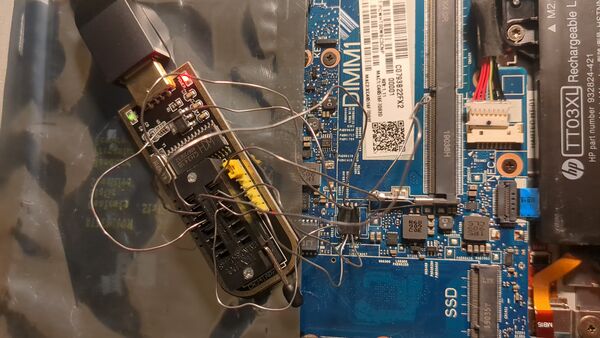

BIOS güncellemesi USB-C ile çalışmadığında barrel jack veya USB bağlantılı bir flash sürücü üzerinden de gerçekleştirilebilir. Cihazı WinPE ortamında başlatarak HP’nin SoftPaq güncelleme aracıyla güncelleme yapabilirsiniz.
⚠
Kritik Uyarı — BIOS Güncelleme Sırasında Güç KesintisiBIOS güncelleme işlemi sırasında güç kesilmesi anakartı kalıcı olarak devre dışı bırakabilir. Güncellemeye başlamadan önce adaptörün barrel jack portuyla bağlı olduğundan ve bataryanın en az %50 dolu olduğundan emin olun. USB-C portu arızalıysa kesinlikle barrel jack kullanın.
BIOS güncellemesinin ötesinde bazı cihazlarda WWan (Mobil Geniş Bant) modülünün de firmware güncellemesi gerekmiştir. HP teknik servis raporlarına göre Q78 01.03.00 güncellemesi ile birlikte gelen yeni WWan firmware’i şarj kararlılığını belirgin biçimde artırmıştır; ancak bu modüle kurulu firmware onaylı HP markalı değilse sistem POST ekranında “Wireless module not supported” hatası verebilir.
Hard reset ve BIOS güncellemesi sorunu çözmediğinde teknisyen sahaya iner. Bu noktada multimetre ile USB-C konnektörden anakarta doğru güç akışını izlemek gerekir. Aşağıdaki protokol HP Maintenance and Service Guide’dan türetilmiş olup CH341A eğitimlerimizde de aktardığımız voltaj takip yöntemiyle uyumludur.
Ölçüm Noktaları — USB-C → Anakart Güç Hattı
USB-C VBUS Pin (Adaptör Takılı)
19–20 V DC
CC1 / CC2 Pinleri (PD Müzakere)
0.4–1.2 V (aktif)
Anakart Batarya Konnektörü (Adaptör Takılı)
12.6–16.8 V
MOSFET Gate Voltajı (Şarj MOSFET’i)
2.4 V → Arıza şüphesi
İlk Bobin Üzeri (Şarj Koil)
2.4 V → Şarj hattı etkin değil
Şarj IC Çıkış Pini
Batarya voltajı ±0.2V
Sahadan Gözlem Karşılaştığımız bir vakada şarj MOSFET gate voltajının 2.4V olarak okunduğu ve ilk bobinde de aynı değerin görüldüğü not edilmiş. MOSFET’lerin kendisinin kısa devre olmadığı doğrulanmış. Bu tablo, şarj IC’nin MOSFET’i açmak için yeterli sürücü sinyali üretmediğine işaret eder — kök neden büyük olasılıkla PD iletişim başarısızlığı veya şarj IC’sinin kendisi.
MOSFET Sağlık Kontrolü
Şarj devresi MOSFET’lerini kontrol ederken diyot modunda ölçüm alınır. Doğru yönde 0.4–0.7V, ters yönde açık devre (OL) okunuyorsa MOSFET sağlıklıdır. Her iki yönde de 0V veya çok düşük değer varsa kısa devre söz konusudur ve komponent değişimi gereklidir. Kısa devre olmayan ama fonksiyon vermeyen durumda sorun MOSFET öncesi kontrol devresindedir.
Tüm yazılım ve firmware müdahaleleri tükendiğinde, USB-C portu fiziksel olarak zarar gördüğünde veya mikrosoldering gerektiren anakart onarımı için zaman ve ekipman yokken devreye giren çözüm: USB-C to Barrel Jack dönüştürücü kablo. Bu yöntem repair.wiki topluluğu tarafından belgelenmiş olup özellikle kurumsal ortamlarda cihazı hızla çalışır duruma getirmek için kullanılmaktadır.
Gerekli Malzeme
AliExpress veya benzeri platformlarda “USB-C to 4.5mm barrel jack HP laptop” anahtar sözcüğüyle bulunabilen ve genellikle çok düşük maliyetli olan bu adaptörler, USB-C tarafında Power Delivery müzakeresi yaparak barrel jack üzerinden 19–20V standart laptop şarj voltajını cihaza iletir. HP EliteBook 850 G5’in 4.5mm barrel jack (4.5×3.0mm merkez pim) boyutuna dikkat edilmelidir.
⚠
Gerilim ve Akım UyumluluğuBypass adaptörle kullanılacak USB-C güç kaynağının 65W ve üzeri, tercihan 20V/3.25A veya 20V/4.5A profili desteklemesi gerekir. 45W adaptörler i5 modellerinde yeterli olurken i7 modellerde batarya yavaş yavaş boşalmaya devam edebilir. USB-C adaptörün PD 3.0 desteği olduğundan emin olun.
Bypass Çözümünün Sınırlılıkları
Bu yöntem cihazı tekrar şarj edebilir hale getirse de USB-C portu üzerinden sağlanan Thunderbolt, veri aktarımı ve docking istasyonu bağlantısı gibi işlevleri geri kazandırmaz. Uzun vadeli çözüm olarak görülmemeli, port microsoldering onarımı veya anakart değişimi için köprü işlevi görmelidir. Öte yandan müşterinin makineyi acil olarak kullanması gereken durumlarda son derece değerli bir alan müdahalesidir.
Aşağıdaki diyagram, USB-C adaptör bağlantısından batarya şarjına kadar uzanan güç hattının mantıksal akışını göstermektedir. Arızanın hangi düğümde meydana geldiğini tespit etmek için her adımda multimetre ölçümü alınır; voltaj düşüyor ya da kayboluyorsa o noktanın öncesinde sorun var demektir.
USB-C Adaptör 20V / 65W PD
→
USB-C Konnektör FİZİKSEL HASAR?
→
CC1/CC2 Hat PD iletişim
→
PD Denetleyici IC Profil Onayı
↓
Şarj IC BQ24780 vb.
→
Şarj MOSFET Gate 2.4V → Aktif Değil
→
Şarj Bobini Akım Regülasyonu
→
Batarya Konnektörü 12.6–16.8V
Bypass Yolu: USB-C → Barrel Jack Adaptör
→
4.5mm Barrel Jack USB-C Hattını Atlar
→
Standart Şarj Devresi Normal Akış
Diyagramda kırmızı düğümler, sahadan raporlanan sorunlu noktaları göstermektedir. USB-C konnektör hasarı olduğunda PD müzakeresi başlamaz ve şarj IC, MOSFET’i açmak için gerekli sinyali hiç üretmez. Yeşil bypass yolu ise kırık USB-C hattını tamamen devre dışı bırakarak şarjı barrel jack üzerinden devam ettirir.
HP EliteBook 850 G5’te USB-C kaynaklı şarj sorunu aslında birden fazla teknik sebebin üst üste bindiği karma bir arıza ailesidir. Bazı vakalarda basit bir hard reset yeterli olurken bazılarında MOSFET seviyesinde müdahale veya port değişimi kaçınılmazdır. Bu nedenle tanı sürecini dört aşamalı bir filtre gibi düşünmek en sağlıklı yaklaşımdır.
Aşama
Prosedür
Süre
Başarılı → Sonuç
Başarısız → Sonraki
1. Filtre
Hard Reset
5 dk
✓ Teslim
2. Filtreye geç
2. Filtre
BIOS Q78 Güncellemesi
20–30 dk
✓ Teslim
3. Filtreye geç
3. Filtre
Voltaj Ölçümü
15–20 dk
Arıza noktası belirlendi
4. Filtreye geç
4a. Müdahale
Port Microsoldering
1–3 saat
✓ Tam onarım
4b’ye geç
4b. Müdahale
Bypass Kablo veya Anakart Değişimi
Değişken
⚠ Kısmi veya tam
—
Bu makalede aktarılan bilgiler, ceptelefonutamirkursu.com’un laptop tamir kurslarında işlediği güç devresi analizi müfredatıyla doğrudan örtüşmektedir. USB-C Power Delivery protokolü, MOSFET anahtarlama mantığı ve BIOS seviyesi güç yönetimi; CH341A ile çalışma bilgisinin doğal bir uzantısı olarak bu kurs içeriklerinde derinlemesine ele alınmaktadır.
Kurs BağlantısıUSB-C güç devresi analizi, MOSFET test prosedürleri ve microsoldering teknikleri hakkında uygulamalı eğitim almak için ceptelefonutamirkursu.com üzerindeki laptop tamir kurslarına göz atabilirsiniz.
