Samsung Galaxy S21 Ultra MIPI Fail Hatası ve Çözüm Rehberi

Samsung Galaxy S21 Ultra kullanıcılarının karşılaşabileceği en karmaşık donanım sorunlarından biri MIPI fail hatasıdır. Özellikle G998B modelinde sıkça görülen bu arıza, cihazın RF (Radyo Frekans) iletişim sistemindeki veri yolu kopukluklarından kaynaklanır. Samsung servis tamiri konusunda uzman bir teknisyen olarak bu rehberde MIPI fail hatasının nedenlerini, teşhis yöntemlerini ve profesyonel çözüm tekniklerini detaylı şekilde ele alacağım.

MIPI Fail Hatası Nedir

MIPI fail hatası, Samsung Galaxy S21 Ultra modelinde ana kart ile alt kart arasındaki yüksek hızlı veri iletişiminin kesintiye uğraması durumunda ortaya çıkar. MIPI arayüzü, kamera sensörleri, ekran ve RF modülleri arasında kritik veri akışını sağlar. Bu hatada cihaz genellikle servis moduna düşer, şebeke çekmez veya hiç açılmaz. G998B modelinde bu arıza özellikle düşme, darbe veya nem hasarı sonrası görülür.

S21 Ultra MIPI Fail Belirtileri

Cihazda MIPI fail arızası varsa şu belirtiler gözlemlenir. Cihaz servis modunda kalır ve normal başlatılamaz. Ekranda MIPI FAIL yazısı ve hex kodları görünür. Şebeke bağlantısı tamamen kesilir veya sürekli düşer. Arama yapılamaz ve internet bağlantısı sağlanamaz. Bazı durumlarda cihaz hiç tepki vermez ve siyah ekranda kalır. Bu belirtilerden biri veya birkaçı görülüyorsa MIPI hattında sorun olduğundan şüphelenilmelidir.

Arızanın Temel Nedenleri

Samsung S21 Ultra MIPI fail hatasının birçok farklı kaynağı olabilir. Ana kart üzerindeki RF çipinin lehimlerinde çatlak veya kopukluk en yaygın sebeptir. Alt kart flex kablosunun hasar görmesi veya oksitlenmesi veri iletişimini engeller. Nem hasarı sonrası korozyon, BGA toplarının altında kısa devrelere yol açar. Düşme veya darbe sonucu PCB katmanları arasındaki iç bağlantıların kopması da bu hatayı tetikler. Aşırı ısınma, lehim bağlantılarının zayıflamasına ve sonuçta iletişim hatalarına neden olur.

Profesyonel Teşhis Yöntemleri

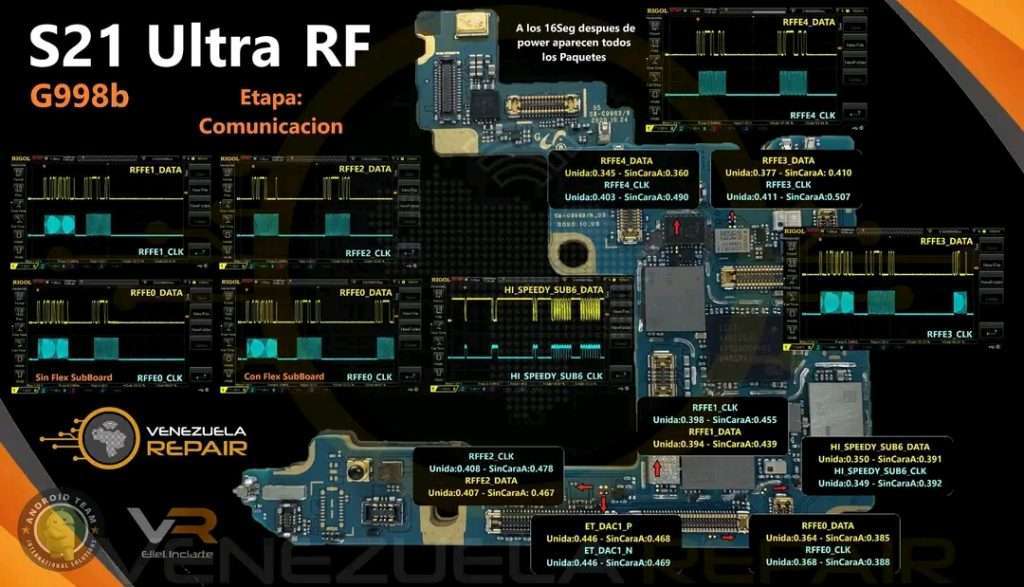

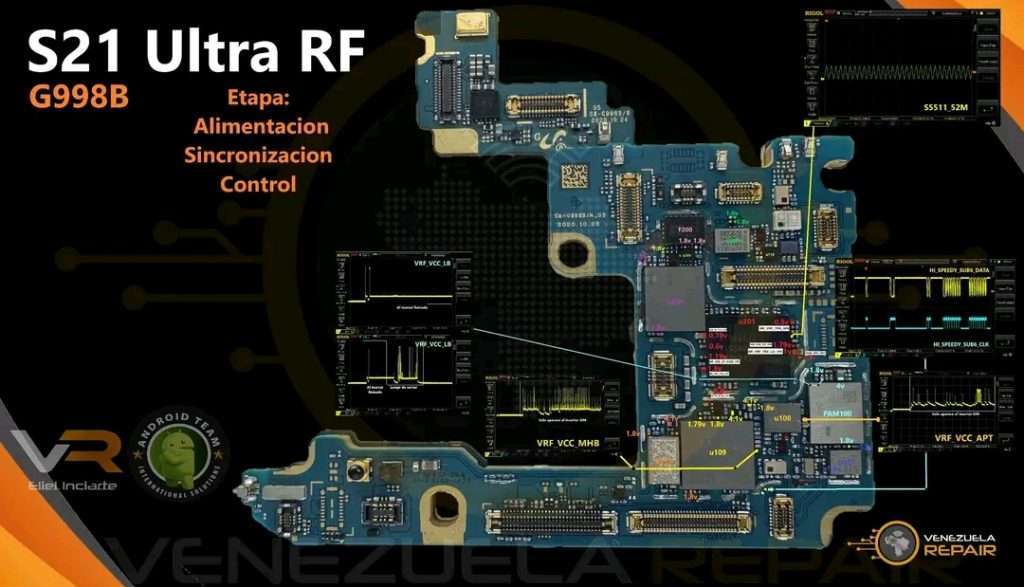

Doğru teşhis için sistematik bir yaklaşım gerekir. Önce cihaz servis moduna alınarak hata kodları kaydedilir. MIPI fail kodları genellikle 0x1, 0x2, 0x3 gibi hex değerlerle birlikte görünür. Osiloskop ile RF hattındaki veri sinyalleri kontrol edilir. RFFE1, RFFE2, RFFE3 ve RFFE4 hatlarında CLK ve DATA sinyalleri ölçülür. Normalde bu sinyallerde 1.8V seviyesinde düzenli darbeler görülmelidir. Sinyal yoksa veya bozuksa ilgili hat üzerinde fiziksel hasar araştırılır.

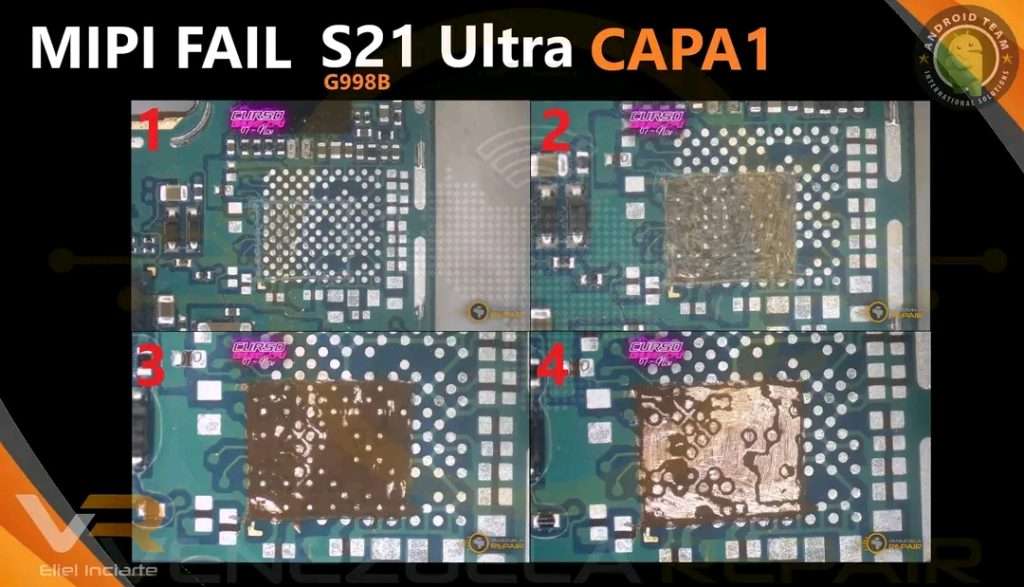

Mikroskop altında ana kart üzerindeki RF bölgesi incelenir. Özellikle büyük metal kalkanın altındaki BGA çiplerde çatlak, korozyon veya yanmış lehim noktaları aranır. Alt kart flex bağlantı noktalarında da oksitlenme veya pin bükülmesi kontrol edilir.

Onarım Teknikleri ve Jumper Çözümleri

MIPI fail hatasının onarımı genellikle hassas mikro lehimleme işlemleri gerektirir. RF çipinin reballing işlemi ilk tercih olmalıdır. Chip sıcak hava istasyonu ile dikkatlice sökülür, altındaki BGA topları temizlenir ve yeni lehim topları yerleştirilerek tekrar monte edilir.

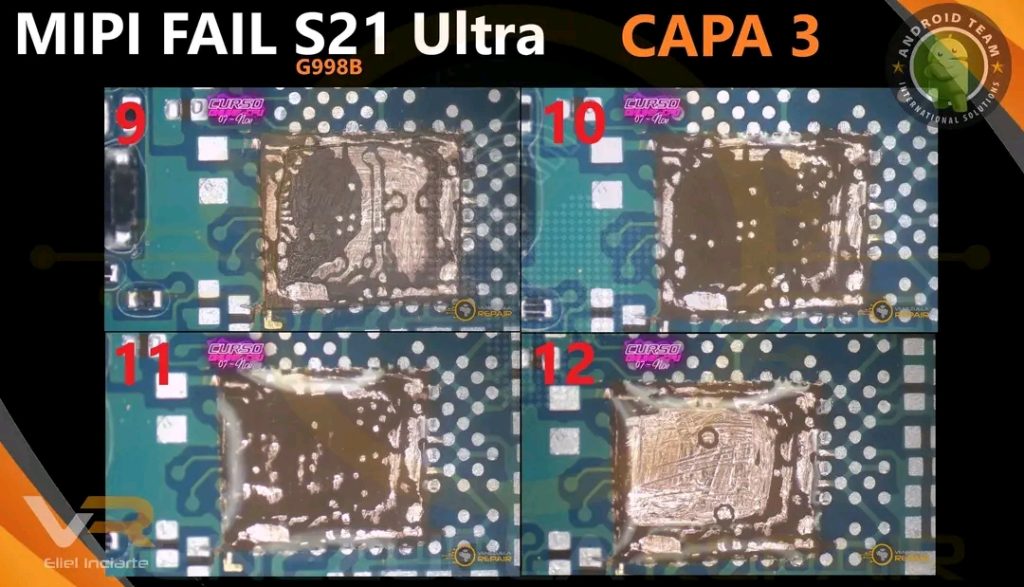

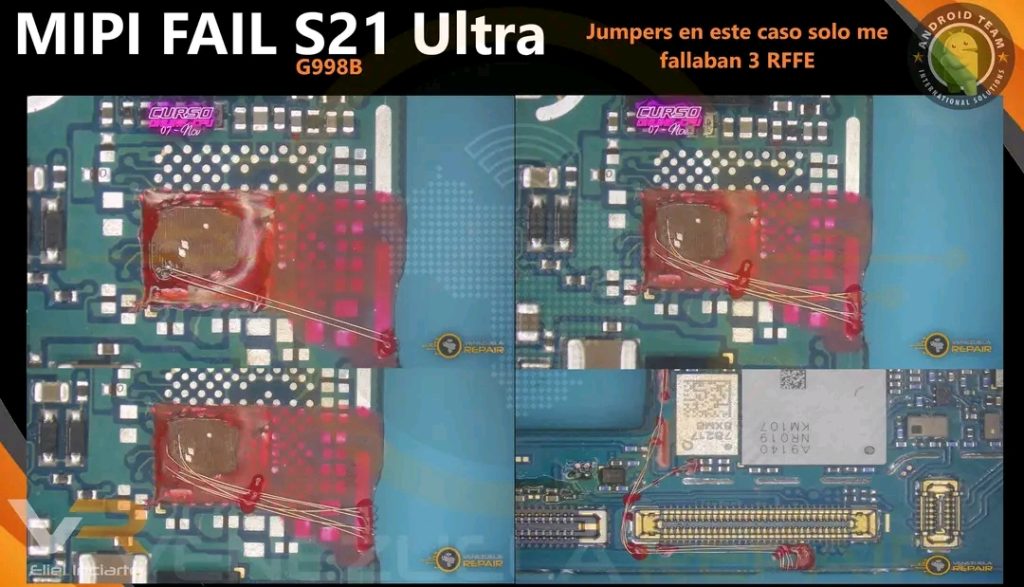

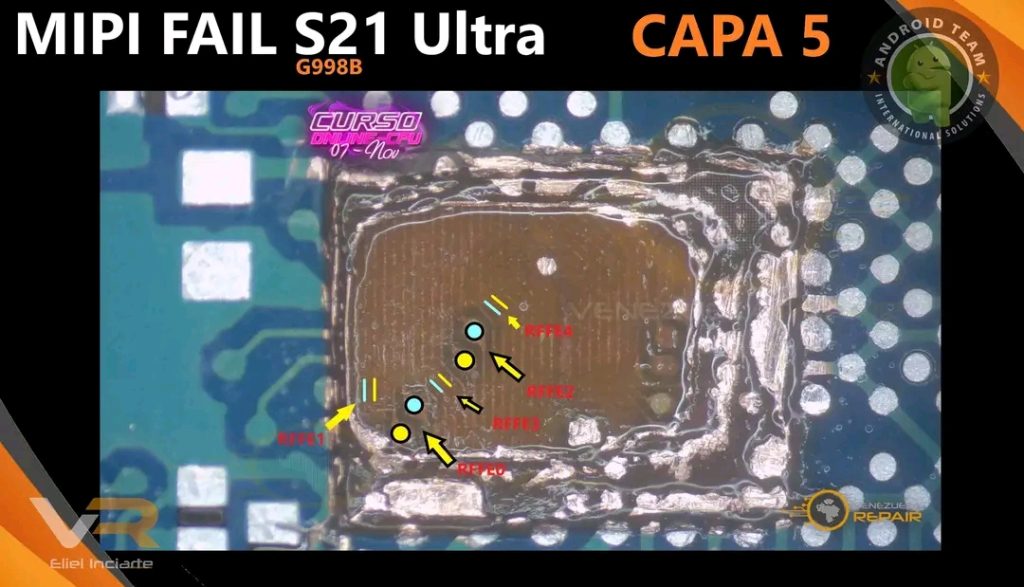

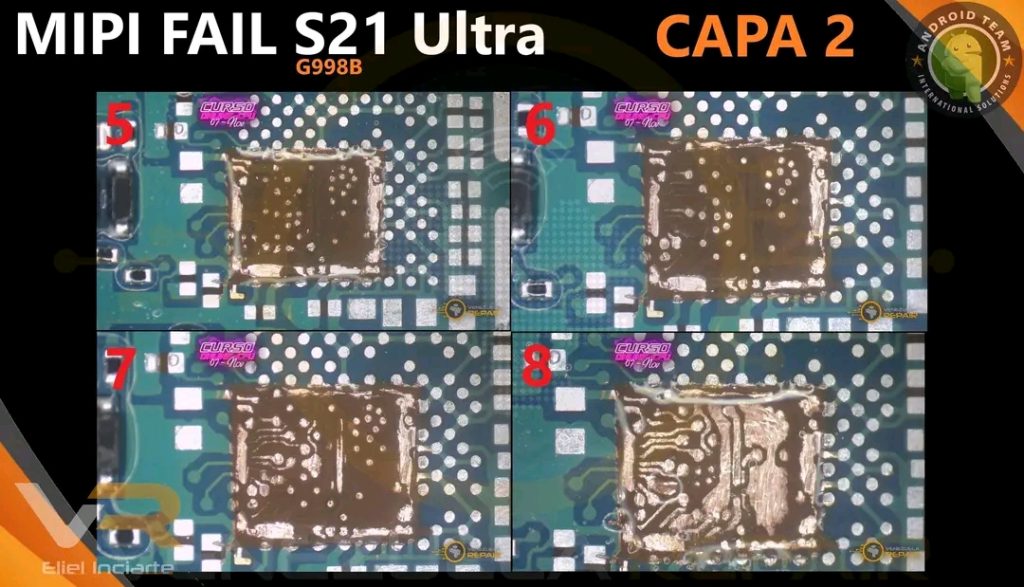

Eğer PCB iç katmanlarında kopukluk varsa jumper tel çekme işlemi uygulanır. İnce emaye kaplı bakır teller kullanılarak hasarlı hatlar bypass edilir. RFFE hatları genellikle 0.1mm çapında jumper tellerle onarılır. Bu işlem stereo mikroskop altında ve hassas havya uçlarıyla yapılmalıdır.

Önemli nokta, jumper bağlantılarının çok kısa ve düz olmasıdır. Uzun ve kıvrımlı jumperlar sinyal bütünlüğünü bozar ve cihazın şebeke performansını düşürür. Her jumper bağlantısı sonrası multimetre ile iletim kontrolü yapılmalıdır.

Koruyucu Kaplama ve İzolasyon

Onarım sonrası dayanıklılık için koruyucu kaplama şarttır. UV ışığı ile sertleşen conformal coating maddesi, jumper tellerin ve lehim noktalarının nem ve oksitlenmeden korunmasını sağlar. Özellikle nem hasarı geçirmiş cihazlarda bu kaplama hayati önem taşır. Kaplama ince bir fırça ile uygulanır ve UV lamba altında 2-3 dakika tutularak sertleştirilir.

Test ve Kalite Kontrol

Onarım tamamlandıktan sonra kapsamlı test yapılmalıdır. Cihaz normal modda açılır ve şebeke kaydı kontrol edilir. Farklı frekans bantlarında 4G ve 5G bağlantı testleri gerçekleştirilir. Arama kalitesi ve internet hızı ölçülür. Servis moduna girilerek MIPI hata kodlarının temizlendiği doğrulanır. En az 24 saatlik kullanım testi sonrası cihaz sahibine teslim edilmelidir.

Önleme ve Bakım Önerileri

MIPI fail hatasını önlemek için bazı tedbirler alınabilir. Cihaz darbe almaktan korunmalı, kaliteli kılıf kullanılmalıdır. Sıvı temasından kaçınılmalı, nemli ortamlarda kullanılmamalıdır. Aşırı ısınma sorunu varsa termal macun değişimi ve soğutma kontrolü yapılmalıdır. Orijinal şarj cihazları kullanılmalı, voltaj dalgalanmalarından korunmalıdır.

Sonuç

Samsung Galaxy S21 Ultra MIPI fail hatası, doğru teşhis ve profesyonel müdahale ile çözülebilir bir arızadır. RF sisteminin karmaşık yapısı gereği bu onarım yalnızca deneyimli teknisyenler tarafından yapılmalıdır. Jumper çözümleri ve reballing işlemleri kalıcı sonuç verirken, kullanılan malzeme kalitesi ve işçilik detayları cihazın ömrünü doğrudan etkiler. Samsung servis tamiri konusunda uzmanlaşmış teknik servislerde bu tür arızalar yüksek başarı oranıyla giderilebilir.
