Redmi 15 Test Point
Giriş
Redmi 15 ve Redmi Note 15 modellerinde yazılım sorunları yaşayan kullanıcılar için EDL (Emergency Download) modu hayat kurtarıcı bir özelliktir. Bu mod sayesinde cihazınıza yeni ROM yükleyebilir, brick olmuş telefonunuzu kurtarabilirsiniz. Bu makalede Redmi 15 serisi için EDL test point noktalarını ve kullanım yöntemlerini detaylı şekilde ele alacağız.
EDL Modu Nedir?
EDL modu, Qualcomm işlemcili cihazlarda bulunan özel bir kurtarma modudur. Bu mod sayesinde:
– Brick olmuş cihazları kurtarma
– Bootloader kilidi açık olmadan ROM yükleme
– Yazılım güncellemeleri yapma
– Sistem hatalarını düzeltme
işlemlerini gerçekleştirebilirsiniz.

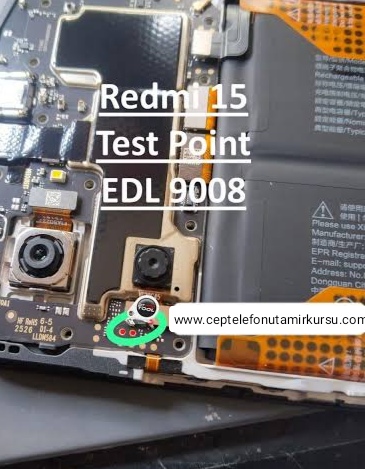

Redmi 15 EDL Test Point Konumu
Redmi 15 modelinde EDL test point noktaları genellikle anakart üzerinde şu konumlarda bulunur:
Anakart Üzerindeki Konum:
– Batarya soketinin yakınında
– Kamera modülünün alt kısmında
– İşlemci çipinin çevresinde
Test point noktaları genellikle:
– GND (Toprak): Metalik yüzey veya büyük lehim noktası
– Test Point 1 (EDL): Küçük, yuvarlak bakır nokta
– Test Point 2 (EDL): İkinci küçük bakır nokta
Redmi Note 15 EDL Test Point Farkları
Redmi Note 15 modelinde test point konumları biraz farklılık gösterebilir:
– Anakart tasarımı farklıdır
– Test point noktaları genellikle batarya konektörünün karşı tarafında yer alır
– Bazı varyantlarda test point noktaları kamera modülünün yanında bulunur
EDL Moduna Geçiş Adımları
Gerekli Malzemeler
– İnce metal tweezers veya EDL kablosu
– USB kablosu
– Bilgisayar
– DFT PRO CHİMERA Tr Tools, QPST veya Mi Flash Tool yazılımı
Adım Adım İşlem
1. Cihazı Hazırlama
– Telefonu tamamen kapatın
– Arka kapağı sökün
– Bataryayı çıkarın
2. Test Point Bağlantısı
– İnce metal tweezers ile iki test point noktasını birbirine değdirin
– USB kablosunu bilgisayara bağlıyken telefona takın
– 3-5 saniye bekleyin
– Tweezers’ı çekin
3. Bilgisayar Tanıması
– Bilgisayar cihazı “Qualcomm HS-USB QDLoader 9008” olarak tanımalı
– Aygıt Yöneticisi’nde bu portu kontrol edin
Sık Karşılaşılan Sorunlar ve Çözümleri
Cihaz 9008 Modunda Görünmüyor
Sebep: Yanlış test point noktaları
Çözüm: Anakart üzerindeki doğru noktaları tekrar kontrol edin
Bağlantı Kopuyor
Sebep: Zayıf temas
Çözüm: Daha kaliteli tweezers kullanın veya EDL kablosu tercih edin
Driver Hataları
Sebep: Eksik Qualcomm driver
Çözüm: Qualcomm USB driver’larını yeniden yükleyin
EDL moduna geçtikten sonra:
Mi Flash Tool Kullanımı:
1. Mi Flash Tool’u açın
2. ROM dosyasını seçin
3. Cihazı “refresh” ile tanıyın
4. “Flash” butonuna basın
5. İşlem tamamlanana kadar bekleyin
QPST Kullanımı:
1. QPST Configuration’da portu seçin
2. Software Download aracını açın
3. Program bölümünden ROM dosyasını seçin
4. “Start” ile yükleme başlatın
Güvenlik Uyarıları
– Batarya çıkarılmış şekilde işlem yapın
– Metalik yüzeylerde kısa devre yapmaktan kaçının
– Antistatik önlemler alın
– Anakartı fiziksel hasardan koruyun
Sonuç
Redmi 15 ve Redmi Note 15 modellerinde EDL test point kullanımı, yazılımsal sorunları çözmede etkili bir yöntemdir. Doğru noktaları bulmak ve dikkatli çalışmak başarılı sonuç almanın anahtarıdır. Cihazınızın modeline göre test point konumlarını doğru tespit ederek kurtarma işlemlerini güvenle gerçekleştirebilirsiniz.
Not: Bu işlemler cihaz garantisini etkileyebilir ve yapılan işlemlerden kullanıcı sorumludur. Tecrübesiz kullanıcıların profesyonel yardım alması önerilir.
