Redmi Note 11 Pro 5G Dokunmatik Arızası: Teknik Servis Kılavuzu

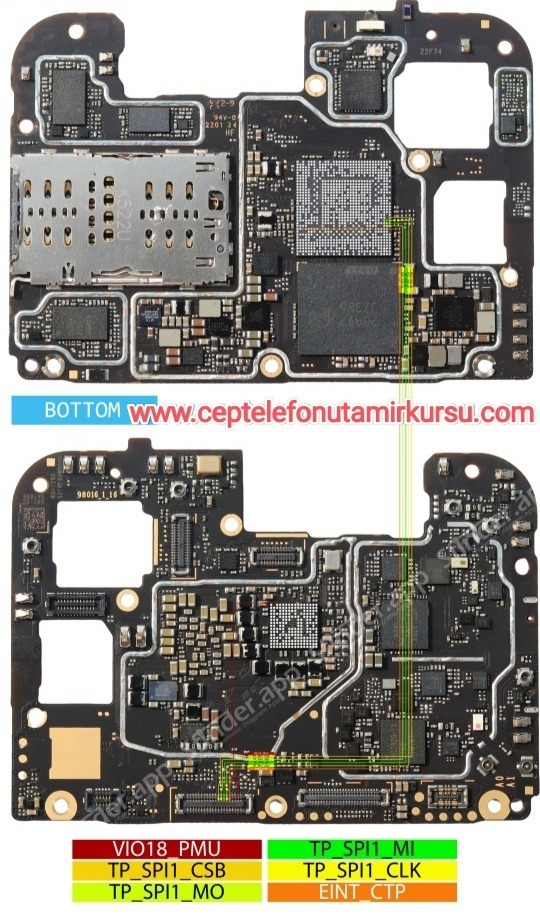

Redmi Note 11 Pro 5G modelinde kullanılan Goodix GT9916 (veya muadili) dokunmatik kontrolcü yapılandırmasını gösteren profesyonel bir PCB şemasıdır. Bu modelde sıkça karşılaşılan dokunmatik arızalarını teknik servis uzmanı gözüyle detaylandıralım.

Note 11 Pro 5G Dokunmatik Mimarisi

Redmi Note 11 Pro 5G’de dokunmatik panel, SPI1 arayüzü üzerinden ana işlemciyle (MediaTek Dimensity 920) iletişim kurar. Görseldeki şema, bu iletişimin fiziksel katmanını ve güç yönetimini detaylandırır:

– Üst Bölüm: Dimensity 920 SoC ve eMMC/UFS kontrolcü bölgesi
– Alt Bölüm: Alt kart (sub-board) üzerindeki dokunmatik konnektör ve güç dağıtımı

—Note 11 Pro 5G’ye Özgü Dokunmatik Arızaları

Bu modelde servis önceliğiyle karşılaşılan 5 temel arıza modu:

1. Yavaş veya Gecikmeli Dokunmatik Tepki

Semptom: Ekrana dokunulduğunda 1-2 saniye gecikmeli yanıt, kaydırma takılması

Kök Neden: SPI1_CLK hattında yüksek kapasitif yük veya zayıf sinyal bütünlüğü. Note 11 Pro 5G’nin ince FPC (Flexible Printed Circuit) yapısı, zamanla oksitlenme ve mikro kırıklara meyillidir.

Tespit:
– Osiloskopla TP_SPI1_CLK ölçümü: Normalde 1.8V p-p, 2-8MHz arası değişken frekans
– Sinyal kenarları yuvarlaksa (slow rise/fall time) hat impedansı bozulmuş demektir

Onarım: FPC konnektörü temizleme, gerekirse hat üzerindeki seri dirençlerin (genellikle 22-47 ohm) kontrolü ve değişimi



2. Phantom Touch (Hayalet Dokunuşlar)

Semptom: Ekran kendi kendine tepki veriyor, rastgele uygulamalar açılıyor, yazı yazarken harfler atlıyor

Kök Neden: TP_SPI1_MI (Master Input) hattında gürültü veya FINT_CTP interrupt hattının stabil olmaması. Note 11 Pro 5G’de bu arıza özellikle batarya şişmesi sonrası FPC baskısında artışla ortaya çıkar.

Tespit:
– FINT_CTP hattında osiloskopla bakıldığında, dokunmatik idle durumdayken istenmeyen pulse’lar (glitch) görülür
– SPI veri hattında frame error rate yüksekliği

Onarım:
1. Batarya değişimi (şişme varsa)
2. Dokunmatik FPC’nin yeniden yerleştirilmesi
3. Gerekirse FINT_CTP hattına 100pF-1nF arası pull-down kapasitör eklenmesi (modifikasyon)

—

3. Belirli Bölgelerde Dokunmatik Çalışmaması

Semptom: Ekranın üst, alt veya yan kısımlarında dokunmatik algılanmıyor

Kök Neden: Bu panel arızası değil, anakart şemasındaki VIO18_PMU besleme regülasyonu sorunudur. Note 11 Pro 5G’de dokunmatik kontrolcü farklı bölgeler için ayrı TX/RX hatları kullanır ve bu hatların beslemesi ortaktır.

Tespit:
– VIO18_PMU voltajı sadece yük altında düşüyor (normalde 1.8V, arızada 1.2V-1.5V arası dalgalanma)
– PM8150B (güç yönetim IC) üzerindeki VIO18 regülatör çıkışı kontrol edilmeli

Onarım:
– Eğer voltaj düşükse ve regülatör sıcaksa: PM8150B reballing veya değişimi
– Alternatif: Harici 1.8V LDO ile VIO18_PMU hattına besleme (jumper modifikasyonu)

4. Sıvı Teması Sonrası Toplam Dokunmatik Kaybı

Semptom: Telefon suya düştükten veya nemli ortamda kaldıktan sonra dokunmatik tamamen devre dışı

Kök Neden: Note 11 Pro 5G’nin IP53 sertifikası sınırlı koruma sağlar. Sıvı, alt kart konnektörüne (görseldeki “8016_1_16” bölgesi) sızarak SPI hatlarında kısa devre veya oksitlenme yapar.

Tespit:
– Konnektör pinlerinde yeşil/beyaz oksit izleri
– TP_SPI1_CSB hattının toprağa (GND) kısa devre ölçümü (0 ohm okuma)

Onarım:
1. Ultrasonik banyo ile PCB temizliği (distile su + IPA)
2. Oksitlenmiş konnektör değişimi
3. Kısa devre olan hatların izolasyonu ve jumper ile bypass

5. Yazılım Güncellemesi Sonrası Dokunmatik Hassasiyet Kaybı

Semptom: MIUI güncellemesinden sonra dokunmatik “ağır” hissediyor, çok dokunuşlu jestler (pinch-to-zoom) zorlaşıyor

Kök Neden: Firmware mismatch. Note 11 Pro 5G’de dokunmatik kontrolcü firmware’ü MIUI sürümüyle eşleşmelidir. Güncelleme sırasında TP firmware’i bozulabilir veya yanlış versiyon yüklenir.

Tespit:
– ADB üzerinden `getevent -il` komutuyla dokunmatik cihazın tanınıp tanınmadığı kontrol edilir
– `/proc/touchpanel/` veya `/sys/class/touch/` altındaki debug dosyalarında versiyon bilgisi

Onarım:
– Mi Flash Tool ile tam firmware yeniden yükleme (temiz kurulum)
– EDL modunda dokunmatik firmware’inin manuel flashlanması (gelişmiş kullanıcılar için)

Note 11 Pro 5G Servis Akış Şeması

Müşteri Şikayeti
↓
Dokunmatik Test Modu (*#*#6484#*#* – CIT Menü)
↓
┌──┴──┐
Geçti       Kaldı
↓                ↓
Yazılım   Donanım
Sorunu    Şüphesi
↓                    ↓
Firmware        VIO18_PMU
Yenileme         Voltaj Ölçümü
↓
1.8V ±%5?
┌──┴──┐
Evet         Hayır
↓              ↓
SPI Hat       PM8150B
Ölçümü         Kontrolü
↓                     ↓
Sinyal Var mı?    Reball/Değişim
┌──┴──┐
Evet      Hayır
↓               ↓
FPC/Konnektör     Jumper/FPC Değişimi
Kontrolü
↓
Problem Çözüldü mü?   Çözülmediyse komple ekran değişimi
↓
Test ve Teslimat

Kritik Ölçüm Noktaları (Note 11 Pro 5G)

Test Noktası Normal Değer Arıza Göstergesi
VIO18_PMU 1.8V DC <1.7V veya >1.9V
TP_SPI1_CLK 1.8V p-p, 2-8MHz Düşük genlik veya düzensiz frekans
TP_SPI1_CSB Idle: HIGH (1.8V), Aktif: LOW Sürekli LOW veya floating
FINT_CTP Idle: LOW, Dokunuş: HIGH pulse Gürültülü veya sabit HIGH
FPC Konnektör Direnci <1 ohm hat başına 5 ohm veya açık devre

Parça Değişim Stratejisi

Note 11 Pro 5G dokunmatik onarımında maliyet-etkinlik sıralaması:

1. Önce FPC Flex Kablo (en ucuz, en sık arıza)
2. Dokunmatik Panel (CTP) komple değişimi (orta maliyet)
3. Anakart jumper/modifikasyon (yüksek teknik beceri, düşük malzeme maliyeti)
4. PM8150B değişimi (en yüksek maliyet, son çare)

Özet

Redmi Note 11 Pro 5G dokunmatik arızaları, görseldeki şema üzerinden sistematik olarak teşhis edilebilir. SPI iletişim hatlarının bütünlüğü ve VIO18_PMU güç stabilitesi bu modeldeki çoğu sorunun kaynağıdır. Teknik servis uzmanı, osiloskop ve multimetre kullanarak bu hatları adım adım kontrol etmeli, gereksiz parça değişiminden kaçınmalıdır.

Not: Bu modelde dokunmatik ve LCD ayrı birleşenler olduğundan, sadece dokunmatik değişimi mümkündür (LCD’ye zarar vermeden). Ancak OCA laminasyonu gerektirdiğinden, tamir sonrası optik kalite kontrolü şarttır.
