AMOLED Ekran Işık Sürücü Entegre Devre Çözümleri: Teknik Rehber

AMOLED teknolojisi, günümüz akıllı telefonları ve taşınabilir cihazlarda yaygın olarak kullanılıyor. Bu teknolojinin etkili çalışması için özel güç yönetimi entegre devrelerine ihtiyaç vardır. AMOLED ekran ışık sürücü IC çözümleri, farklı voltaj seviyelerini düzenleyerek ekranın en iyi şekilde performans göstermesini sağlar.

AMOLED Ekran Sürücü IC Temel Bileşenleri

AMOLED ekranlar için tasarlanan ışık sürücü entegre devreleri, birden fazla voltaj çıkışı üretir. Bu voltajlar ekranın çeşitli katmanlarını besler ve görüntü kalitesini doğrudan etkiler. Temel çıkış voltajları şunlardır:

– ELVDD +6.4V: OLED katmanı için pozitif besleme voltajı
– ELVSS -5.4V: OLED katmanı için negatif besleme voltajı
– FLAWDD +3.7V: Mantık devreleri için yardımcı voltaj
– +1.8V: Dijital mantık ve kontrol devreleri için düşük voltaj
– +2.8V: LCD arayüzü ve ek yardımcı devreler için voltaj

PWM Kontrollü Buck-Boost Dönüştürücü Yapısı

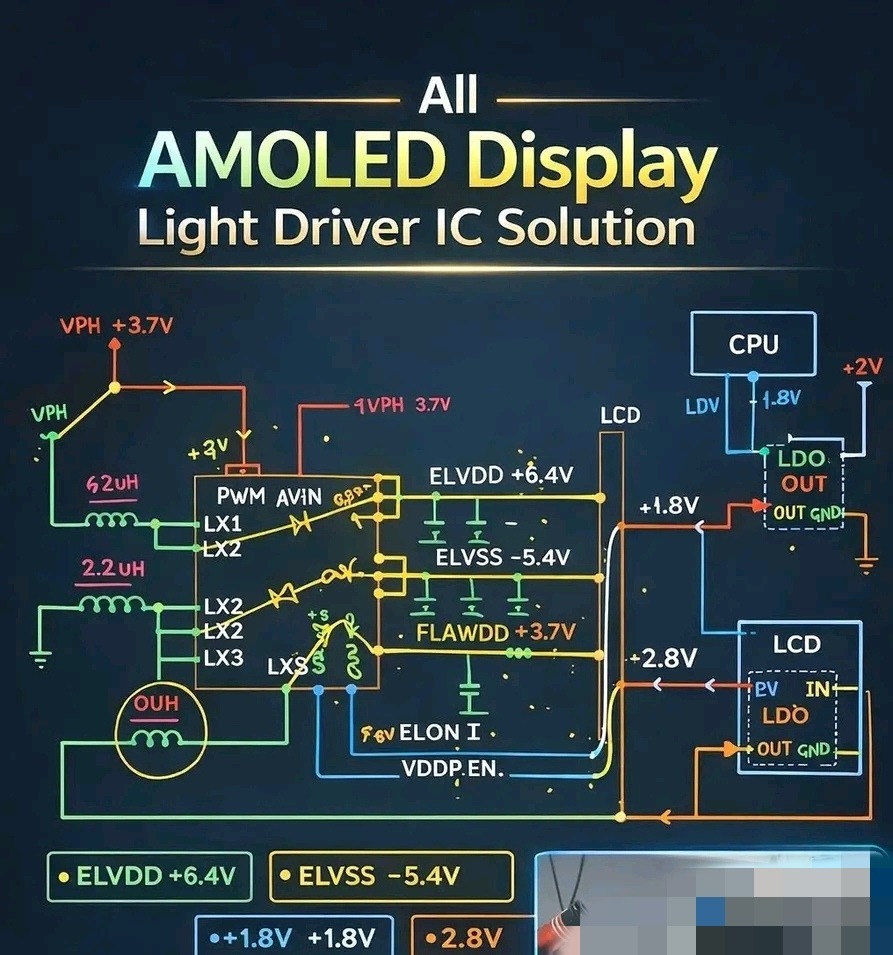

Görseldeki devre şemasıdevre şeması, PWM kontrollü bir buck-boost dönüştürücü mimarisini göstermektedir. Bu yapı, giriş voltajını farklı seviyelere artırıp azaltarak AMOLED ekranın ihtiyaç duyduğu çeşitli voltajları üretir.

Bobin ve Endüktör Seçimi

Devredeki endüktör değerleri, dönüştürücü verimliliği için çok önemlidir:

– 6.2µH bobin: Ana güç aktarım hattında kullanılır
– 2.2µH bobin: Yardımcı buck dönüştürücü devresinde yer alır
– OUH bobini: Özel filtreleme veya rezonans devresi için kullanılır

Bu endüktör değerleri, anahtarlama frekansına ve akım gereksinimlerine göre seçilir. Yanlış endüktör seçimi, verim kaybı, aşırı ısınma ve elektromanyetik girişime yol açabilir.

Voltaj Düzenleme ve LDO Entegrasyonu

Sistem, anahtarlamalı regülatörlerin yanı sıra lineer regülatörler de içerir. LDO çıkışları, hassas analog devreler için gürültüsüz güç sağlar:

– CPU tarafından sağlanan 1.8V referans voltajı
– +2V LDO çıkışı, ek dijital devreler için
– LCD arayüzü için ayrı 2.8V LDO kanalı

Bu çok katmanlı düzenleme yapısı, ekran üzerindeki farklı fonksiyon bloklarının kendi optimum çalışma voltajlarında çalışmasını garanti eder.

ELVDD ve ELVSS Voltajlarının Önemi

AMOLED pikselleri, organik LED yapısı nedeniyle hem pozitif hem de negatif besleme voltajına ihtiyaç duyar. ELVDD ve ELVSS voltajları, piksel sürücü transistörlerinin düzgün çalışmasını ve doğru akımın OLED malzemesinden geçmesini sağlar.

– ELVDD +6.4V: OLED anotu için yüksek voltaj beslemesi
– ELVSS -5.4V: OLED katodu için negatif voltaj beslemesi

Bu yüksek voltaj farkı, OLED malzemesinin yeterli parlaklıkta ışık üretmesi için gereklidir. Voltaj değerlerindeki sapmalar, renk tutarsızlıklarına ve ekran ömrünün kısalmasına neden olabilir.

CPU ve Sürücü IC Arasındaki İletişim

Sistem mimarisinde, merkezi işlem birimi ile sürücü IC arasında I2C veya benzeri bir haberleşme protokolü kullanılır. CPU şunları kontrol eder:

– PWM duty cycle ayarları
– LDO çıkış voltajlarının açılması
– Hata durumlarının izlenmesi
– Güç tasarrufu modlarının yönetimi

VDDP.EN sinyali, sürücü IC’nin güç yönetimini kontrol eden bir etkinleştirme pinidir. Bu pin sayesinde, sistem bekleme moduna geçtiğinde ekran sürücüsü tamamen kapatılabilir.

Tasarım Dikkat Edilmesi Gerekenler

AMOLED ışık sürücü devresi tasarlarken dikkate alınması gereken teknik faktörler:

1. EMI filtreleme: Yüksek frekanslı anahtarlama işlemleri radyo frekansı girişimine yol açabilir.
2. Termal yönetim: Buck-boost dönüştürücüler verimsizlik durumunda ısınır.
3. Çapraz düzenleme: Birden fazla çıkış voltajı arasındaki etkileşimler minimize edilmelidir.
4. Yük tepki süresi: Ekran parlaklığı değiştiğinde voltajların stabilizasyonu hızlı olmalıdır.

Sonuç

AMOLED ekran ışık sürücü IC çözümleri, karmaşık çok çıkışlı güç yönetimi sistemleridir. PWM tabanlı buck-boost mimarisi, farklı voltaj seviyelerini tek bir entegre devrede birleştirerek alan tasarrufu sağlar. Doğru endüktör seçimi, düzenleme devreleri tasarımı ve CPU arayüzü entegrasyonu, ekran performansı ve pil ömrü açısından önemli faktörlerdir.

Mobil cihaz üreticileri için bu entegre çözümler, maliyet ve kart alanı açısından avantaj sunar. Gelecekteki gelişmeler, daha yüksek verimlilik oranları ve daha düşük statik güç tüketimi üzerine odaklanacak.
