iPhone 17 Pro / Pro Max Dokunmatik Ekran Çalışmıyor: Voltaj ve Süreklilik Rehberi
Touch IC hattındaki tüm sinyal noktaları, beklenen voltaj değerleri, diod ölçümleri ve jumper onarım teknikleri ile profesyonel teknik servis teşhis kılavuzu.
iPhone 17 Pro’da Dokunmatik Felci (Touch Paralysis) Nedir?
iPhone 17 Pro ve Pro Max modellerinde dokunmatik ekranın tamamen veya kısmen yanıt vermemesi, teknik serviste touch paralysis olarak adlandırılır. Ekran görüntüsü tamamen normalken dokunuşlara hiç tepki vermez; ya da belirli ekran bölgeleri ölü kalır. Bu durum, yalnızca ekran değişimiyle çözülmez çünkü kök neden genellikle anakarttaki touch IC besleme ve iletişim hatlarındadır.
Düşme sonrası, su teması sonrası ya da başka bir tamir işleminin ardından ortaya çıkabilen bu arıza, PP1V8, PP3V0, SCL, SDA, RST ve INT hatlarının herhangi birindeki voltaj eksikliği veya süreklilik kaybından kaynaklanır. Multimetre ile sistematik ölçüm yapılmadan doğru teşhis konulamaz.
Dokunmatik Konektör Pin Haritası ve Sinyal Tanımları
iPhone 17 Pro dokunmatik konektöründe altı kritik hat bulunur. Her hat farklı bir işlev üstlenir ve arızasında farklı belirtiler ortaya çıkar. Teşhize başlamadan önce her pinin görevini bilmek işlem süresini önemli ölçüde kısaltır.

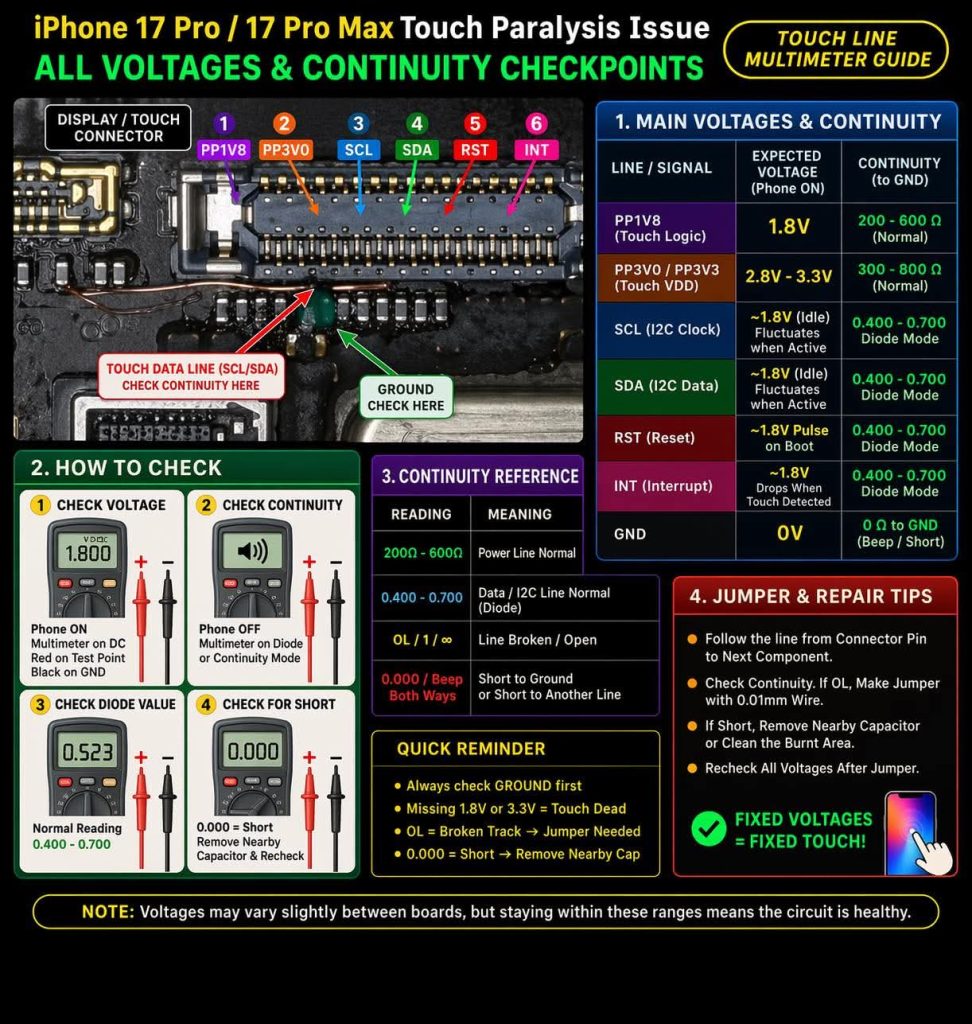

Display / Touch Connector · Sinyal Pinleri
Teşhizde önce GND (toprak) noktasını doğrulamanız gerekir. GND hattında süreklilik yoksa diğer tüm ölçümler anlamsız hale gelir. Multimetrenin siyah probunu GND noktasına, kırmızı probu ölçülecek test noktasına yerleştirerek işleme başlayın.
Beklenen Voltaj ve Süreklilik Referans Tablosu
Aşağıdaki tablo, cihaz açık durumdayken her hat üzerinde ölçülmesi beklenen voltaj değerlerini ve cihaz kapalı durumdayken GND’ye göre süreklilik ölçüm sonuçlarını içermektedir. Bu değerlerden sapma, ilgili hatta sorun olduğuna işaret eder.
| Hat / Sinyal | Hat Tipi | Beklenen Voltaj (Cihaz Açık) | GND’ye Süreklilik | Açıklama |
|---|---|---|---|---|
| PP1V8 | Güç | 1,8 V | 200 – 600 Ω | Touch IC lojik çekirdek beslemesi. Eksik olursa touch IC hiç başlamaz. |
| PP3V0 / PP3V3 | Güç | 2,8 – 3,3 V | 300 – 800 Ω | Touch VDD ana güç kaynağı. Voltaj düşük ya da eksikse dokunmatik ölü kalır. |
| SCL | I2C | ~1,8 V (Bekleme) / Dalgalı (Aktif) | 0,400 – 0,700 | I2C iletişim saat hattı. Diod modunda 0,400–0,700 arası normaldir. |
| SDA | I2C | ~1,8 V (Bekleme) / Dalgalı (Aktif) | 0,400 – 0,700 | I2C iletişim veri hattı. SCL ile eş zamanlı çalışır; ikisi birlikte test edilmeli. |
| RST | Kontrol | ~1,8 V Nabız (Açılışta) | 0,400 – 0,700 | Touch IC’yi başlatır. Açılış anında kısa süreli 1,8 V nabız gönderir. |
| INT | Kontrol | ~1,8 V / Dokunuşta Düşer | 0,400 – 0,700 | Dokunuş algılandığında işlemciye bildirim gönderir; dokunuşta voltaj düşer. |
| GND | Toprak | 0 V | 0 Ω (Bip / Short) | Referans toprak noktası. Her ölçümden önce buradan doğrulama yapılmalı. |
Adım Adım 4 Ölçüm Yöntemi
Her ölçüm farklı bir multimetre modu ve farklı bir cihaz durumu gerektirir. Yanlış modda yapılan ölçüm hem hatalı sonuç verir hem de bileşenlere zarar verebilir. Aşağıdaki dört yöntemi sırasıyla ve doğru koşullarda uygulayın.
Voltaj Ölçümü
Cihazı açın. Multimetreyi DC voltaj moduna alın. Kırmızı probu test noktasına, siyah probu GND’ye yerleştirin.
Mod: DC Volt · Cihaz AÇIK
Süreklilik Testi
Cihazı kapatın ve bataryayı çıkarın. Multimetreyi diod veya süreklilik moduna alın. Iki uç arasındaki direnci ölçün.
Mod: Diod · Cihaz KAPALI
Diod Değeri Kontrolü
Diod modunda I2C ve kontrol hatlarında 0,400–0,700 arasında okunan değerler normaldir. Bu aralık dışındaki değerler sorunlu hattı işaret eder.
Normal: 0,400 – 0,700
Kısa Devre Testi
Diod modunda her iki yönde de 0,000 okuması ve bip sesi, hattın GND’ye ya da başka bir hatta kısa devre yaptığını gösterir. Yakın kondansatörü kontrol edin.
0,000 + Bip = Short!
Süreklilik Ölçüm Sonuçları Nasıl Yorumlanır?
Multimetre ekranında gördüğünüz sayı ya da semboller, o hattın durumu hakkında doğrudan bilgi verir. Aşağıdaki referans tablosu, olası tüm okuma sonuçlarının anlamını ve yapılması gereken eylemi özetlemektedir.
| Ölçüm Sonucu | Anlamı | Yapılacak İşlem |
|---|---|---|
| 200Ω – 600Ω | Güç Hattı Normal (PP1V8 / PP3V0) | Hat sağlıklı. Voltaj ölçümüne geçin. |
| 0,400 – 0,700 | Data / I2C Hattı Normal (Diod Modu) | Hat sağlıklı. Voltaj ölçümüne geçin. |
| OL / 1 / ∞ | Hat Kopuk / Açık Devre | Konektörden bileşene hattı takip edin; 0,01mm tel ile jumper atın. |
| 0,000 + Bip (Her İki Yönde) | GND’ye veya Başka Hatta Kısa Devre | Yakın kondansatörü kaldırın ya da yanık bölgeyi temizleyin ve tekrar test edin. |
⚡ Hızlı Hatırlatma
- Her ölçümden önce önce GND noktasını doğrulayın; referans noktası olmadan diğer ölçümler anlamsızdır.
- 1,8V veya 3,3V eksikse touch IC hiç başlamaz → dokunmatik tamamen ölü kalır.
- Süreklilik testinde OL sonucu kopuk hat demektir → jumper teli gereklidir.
- Her iki yönde 0,000 ve bip alıyorsanız kısa devre var → yakın kondansatörü kaldırın.
Profesyonel Jumper Onarım Yöntemi
Süreklilik testi OL (açık devre) sonucu verdiyse ilgili hat kopuktur ve jumper teli ile köprülenmelidir. Bu işlem, 0,01 mm magnawire veya ince bakır tel kullanılarak konektör pini ile bir sonraki bileşen arasında elektriksel süreklilik yeniden sağlanarak yapılır.
Hat Takibi: Konektör pininden başlayarak ilgili hattı bir sonraki aktif bileşene kadar izleyin. Kopukluğun tam yerini tespit edin; tahmin yürütmeyin.
Süreklilik Doğrulama: OL okuyorsanız 0,01 mm magnawire ile jumper atın. Jumper bağlantısı yapıldıktan sonra tekrar ölçerek sürekliliği doğrulayın.
Kısa Devre Giderme: Kısa devre varsa yakın kondansatörü devreden çıkarın veya yanık/kirli alanı temizleyin. Kısa devreyi gidermeden jumper atmak işe yaramaz.
Jumper Sonrası Doğrulama: Tüm jumper işlemleri tamamlandıktan sonra voltajları yeniden ölçün. PP1V8 ve PP3V0 değerleri nominal aralıkta görünüyorsa touch IC’nin başladığını doğrulayın.
