Giriş: EFS IC Kilidi ve Karşılaşılan Ölü Telefon Sorunu

Cep telefonu tamir sektöründe çalışan her teknisyenin karşılaşabileceği en kritik sorunlardan biri, EFS (Encrypting File System) IC kilidini açma işlemi sırasında telefonun tamamen ölmesidir. Bu senaryo, özellikle Samsung ve bazı Android cihazlarda yaygın olarak görülür. EFS IC, cihazın şifreleme anahtarlarını ve IMEI bilgilerini saklayan kritik bir bileşendir. Yanlış müdahale veya yazılım hatası sonucu telefonun hiç tepki vermemesi durumunda izlenecek adımları bu rehberde detaylı olarak ele alacağız.

Bu makalede, donanım odaklı bir yaklaşımla telefonun neden öldüğünü tespit edecek ve sistematik bir onarım prosedürü uygulayacağız. Yazılım sorunları bu rehberin kapsamı dışında tutulmuş, sadece donanımsal arızalar ele alınmıştır.

Adım 1: Batarya Gerilim Kontrolü – V_BAT Ölçümü

İlk Kontrol Noktası: 4.0-4.5V Aralığı

Telefon tamamen ölü durumdayken yapılacak ilk işlem, batarya giriş voltajını kontrol etmektir. Multimetre kullanarak batarya konektöründe V_BAT hattını ölçün.

Normal Değer: 4.0V ile 4.5V arasında olmalıdır.

Durum A: Voltaj Normal Aralıkta (YES)
– Batarya beslemesi sağlıklı demektir
– İşlemci ve güç yönetim birimine (PMU) enerji ulaşıyor olabilir
– Bir sonraki adımda VPH_PWR kontrolüne geçin

Durum B: Voltaj Düşük veya Yok (NO)
– Batarya deşarj olmuş veya arızalı olabilir
– Batarya konektörü veya FPC (Flexible Printed Circuit) kopması olabilir
– Önce bataryayı şarj edin veya değiştirin
– Şarj entegresi (IC) kontrolü gerekebilir

Pratik İpucu: Batarya voltajı normal görünse bile, bataryanın yeterli akım verip vermediğini test etmek için batarya yerine DC power supply kullanarak 4.2V sabit voltaj uygulayın. Telefonun tepki verip vermediğini gözlemleyin.

Adım 2: Güç Yönetim Birimi (PMU) Kontrolleri

2A. VPH_PWR Hattı Kontrolü (3.7-4.2V)

Batarya voltajı normal ise, bir sonraki kontrol noktası VPH_PWR hattıdır. Bu hat, batarya voltajının doğrudan güç yönetim entegresine (PMU) ulaştığını gösterir.

Ölçüm Yapılacak Noktalar:
– Batarya konektörünün pozitif ucundan PMU’nun VPH_PWR pinine kadar olan yol
– Normal değer: 3.7V – 4.2V arası

Düşük veya Sıfır Voltaj Durumunda:
– Batarya konektörü veya batarya FPC’sinde kopukluk olabilir
– Batarya konektörü ile anakart arasındaki korozyona dikkat edin
– Özellikle su hasarlı cihazlarda bu hat korozyona uğrar

2B. NODE_PWR Kontrolü (0.4-0.8V)

VPH_PWR normal ise, PMU’nun çıkış voltajlarından ilki olan NODE_PWR’ü kontrol edin.

NODE_PWR Önemi:
– Modern işlemcilerin (CPU) NAND flaş ve temel bellek birimlerini besleyen voltajdır
– İşlemcinin temel çalışma voltajlarından biridir
– Normal değer: 0.4V – 0.8V arası

NODE_PWR Yoksa:
– PMU arızalı olabilir
– PMU’nun etrafındaki bobin veya kapasitörlerde kısa devre olabilir
– CPU’nun kendisi kısa devre yapıyor olabilir (nadiren)

2C. ALTER_PWR Kontrolü (1.6-2.2V veya 0.3-0.6V)

NODE_PWR normal ise, ALTER_PWR hattını kontrol edin. Bu voltaj, işlemci, sabit disk ve RAM için ortak güç kaynağıdır.

İki Farklı Voltaj Aralığı:
– Yüksek Voltaj Modu: 1.6V – 2.2V (bazı işlemciler için)
– Düşük Voltaj Modu: 0.3V – 0.6V (güç tasarruflu modeller için)

ALTER_PWR Arızalarında:
– CPU’nun kendisi arızalı olabilir
– RAM entegresi kısa devre yapıyor olabilir
– Anakart üzerindeki güç yollarında kopukluk olabilir



Adım 3: DC-DC Çevirici Hatları ve Çekirdek Voltajları

3A. DC-DC Hatları Kontrolü (PP0V8, PP1V8, PP1V2)

ALTER_PWR normal ise, güç yönetim biriminin çıkış voltajları olan DC-DC hatlarını kontrol edin. Bu voltajlar, modern işlemcilerin farklı birimlerini besler.

Kontrol Edilecek Voltajlar:
– PP0V8: 0.8V – Genellikle GPU veya düşük güçlü birimler için
– PP1V8: 1.8V – Bellek arayüzü ve I/O birimleri için
– PP1V2: 1.2V – CPU çekirdek voltajı ve yüksek hızlı arayüzler için

Ölçüm Teknikleri:
– Her bir hattın bobin çıkışlarından ölçüm yapın
– Kapasitörler üzerinden ölçüm yaparken kısa devre olup olmadığını da kontrol edin
– Osiloskop kullanarak voltaj dalgalanmalarını (ripple) inceleyin

3B. BOOT_CORE Voltajı (1.0V+)

Tüm DC-DC hatları normal ise, en kritik kontrol noktasına gelinir: BOOT_CORE voltajı.

BOOT_CORE Önemi:
– İşlemcinin ana çekirdeğine giden besleme voltajıdır
– Telefonun açılış (boot) işlemi için zorunludur
– Normal değer: 1.0V ve üzeri

BOOT_CORE Voltajı Yoksa:
– PMU arızalıdır veya yanlış komut alıyordur
– CPU’nun kısa devre yapması nedeniyle koruma devresi devreye girmiştir
– Anakart üzerindeki güç yollarında kopukluk vardır

Adım 4: İşlemci Isı Kontrolü ve REBALL Kararı

4A. CPU Isınma Testi

BOOT_CORE voltajı normal ise (1.0V+), işlemcinin gerçekten çalışıp çalışmadığını anlamak için ısı testi yapılır.

Test Prosedürü:
1. DC power supply ile cihaza güç verin (4.2V, 2A limit)
2. Parmak veya termal kamera ile işlemcinin üzerine dokunun
3. 10-15 saniye bekleyin
4. Isınma var mı yok mu gözlemleyin

Durum A: CPU Isınıyor (YES)
– İşlemci güç alıyor ve çalışıyor demektir
– Ancak boot işlemini tamamlayamıyor olabilir
– Sonuç: REBALL CPU işlemi gereklidir

Durum B: CPU Soğuk Kalıyor (NO)
– İşlemciye güç gitmiyor demektir
– Saat sinyali (CLK) gelmiyor olabilir
– Reset sinyali (RST_CPU) sorunlu olabilir
– İşlemcinin kendisi fiziksel hasar görmüş olabilir

Adım 5: Saat ve Reset Sinyallerinin Kontrolü

CPU soğuk kalıyorsa, işlemciyi çalıştırmak için gerekli kontrol sinyallerini kontrol edin.

5A. CLK (Saat Sinyali) Kontrolü

İşlemcinin çalışması için gerekli olan ana saat frekansını osiloskop ile kontrol edin.

Kontrol Edilecek Sinyaller:
– Ana saat osilatörü (genellikle 24MHz veya 26MHz)
– CPU saat girişleri
– Saat entegresi çıkışları

5B. RST_CPU (Reset Sinyali) Kontrolü

Reset sinyalinin doğru zamanda ve doğru seviyede gelip gelmediğini kontrol edin.

Normal Davranış:
– Güç verildiğinde kısa süreli LOW (0V) seviyesinde kalır
– Ardından HIGH (1.8V veya 3.3V) seviyesine çıkar
– Sürekli LOW veya HIGH kalması arıza göstergesidir

5C. AP_WR (Uygulama İşlemcisi Yazma) Kontrolü (0.6-1.3V)

AP_WR voltajı, uygulama işlemcisinin düzgün çalıştığını gösteren bir gösterge voltajıdır.

Normal Değer: 0.6V – 1.3V arası

Bu Voltaj Yoksa:
– İşlemci tamamen arızalıdır
– Ana kart üzerinde kritik bir kopukluk vardır
– REBALL işlemi şarttır

Adım 6: Açık Devre Tespiti ve Tamir Yöntemleri

Tüm voltaj kontrolleri yapıldıktan sonra, sorunun açık devre (kopuk hat) kaynaklı olup olmadığını tespit etmek için:

Jumper Wire Teknikleri
– Batarya konektöründen PMU’ya kadar olan yol kontrolü
– PMU çıkışlarından bobinlere kadar olan hatlar
– Bobinlerden CPU’ya giden son yolculuk hatları

Mikroskopik İnceleme
– Anakart üzerindeki korozyona uğramış bölgeler
– Kırık veya çatlamış bobinler
– Yüksek akımdan yanmış kapasitörler

Son Adım: CPU Reball İşlemi

Tüm kontroller sonucunda sorunun işlemci kaynaklı olduğu tespit edilirse, son çare olarak CPU reball işlemi uygulanır.

Reball İşlemi Nedir?
İşlemcinin anakart üzerindeki lehim bağlantılarının yenilenmesi işlemidir. EFS IC kilidi açma sırasında oluşan yazılım hatası, bazen işlemcinin yanlış voltajlara maruz kalmasına ve lehimlerin mikro çatlamasına neden olabilir.

Reball Prosedürü:
1. Isı Profili Belirleme: İşlemci modeline özel BGA (Ball Grid Array) profili seçimi
2. Flux Uygulaması: Kaliteli no-clean flux kullanımı
3. Sıcak Hava İstasyonu Ayarları: Genellikle 350-380°C, orta hava akışı
4. Isıtma ve Soğutma: Kontrollü ısıtma, yavaş soğutma
5. BGA Topları Yenileme: Gerekirse yeni solder ball uygulaması

Reball Sonrası Kontroller:
– Soğuma sonrası multimetre ile kısa devre kontrolü
– Batarya takıldığında çekilen akım ölçümü (normalde 0.02-0.05A arası)
– Güç butonuna basıldığında akım artışı gözlemi

Özet ve Önemli Notlar

EFS IC kilidi açma işlemi sırasında telefonun ölmesi durumunda izlenecek sistematik yaklaşım:

1. Her Zaman Batarya ile Başlayın – Voltaj olmadan hiçbir şey çalışmaz
2. PMU Kontrollerini Sırayla Yapın – Güç yönetimi zincirini takip edin
3. CPU Isısını Mutlaka Kontrol Edin – Isınan CPU çalışıyor, soğuk CPU ölü demektir
4. Saat ve Reset Sinyallerini Atlamayın – Voltaj var ama sinyal yoksa CPU çalışmaz
5. Reball Son Çaredir – Tüm yazılımsal ve donanımsal kontrollerden sonra uygulanmalı

Unutmayın: Bu rehber sadece donanım sorunları için geçerlidir. Yazılım kaynaklı ölü telefon durumlarında farklı prosedürler (JTAG, ISP, Test Point kullanımı) uygulanmalıdır.

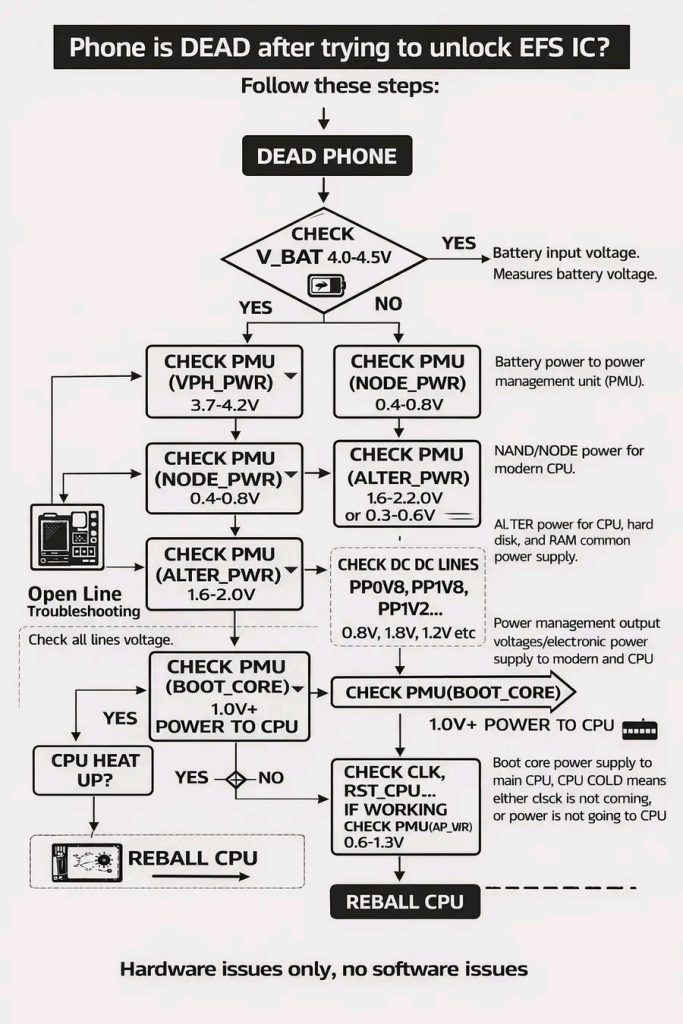

Cep telefonu tamir kursu eğitimlerinde bu akış diyagramının pratik olarak uygulanması, teknisyenlerin karmaşık anakart arızalarını daha hızlı ve etkin çözmesini sağlayacaktır
