01 DFU Modu Nedir ve Ne Zaman Kullanılır?

DFU, Device Firmware Update yani Cihaz Yazılımı Güncelleme anlamına gelir. iPhone, bu özel önyükleme durumuna girdiğinde hem işletim sistemi hem de bootloader tamamen devre dışı kalır; yalnızca donanımın en alt katmanında çalışan iBoot kodu aktif olur. Bu sayede iTunes veya Finder, cihazı tanıyarak tamamen yeniden bir yazılım yükleyebilir.

Normal kullanımda pek ihtiyaç duyulmaz. Ama bir teknik servis uzmanı için DFU modu, günlük rutinin parçasıdır. Özellikle şu durumlarda şarttır: iPhone ekranı açılmıyor ama bilgisayar tanıyor, yazılım güncelleme sırasında cihaz dondu, iCloud kilidini aşmaya çalışılıyor (yasal yollarla), baseband veya NAND kaynaklı arıza sonrası firmware yeniden yazılıyor ya da hatalı jailbreak sonrasında cihaz kurtarılmaya çalışılıyor.

02 DFU ile Kurtarma Modu Arasındaki Fark

Bu iki mod sıkça birbirine karıştırılır; ancak teknik servis açısından aralarındaki fark kritiktir. Kurtarma modu (Recovery Mode), iBoot’un tamamen yüklendiği ve Apple logosuyla birlikte bir iTunes/kablo ikonunun göründüğü moddur. Yazılım bütünlüğü bozulmamış cihazlarda işe yarar.

DFU modunda ise ekran tamamen siyahtır; herhangi bir görsel yoktur. iBoot bile tam anlamıyla yüklenmez. Bu nedenle DFU, özellikle bootloader hasarı, hatalı yazılım yanması veya checkm8 gibi exploit tabanlı işlemler için tercih edilir. Serviste bir kural olarak şu söylenir: kurtarma modunda çözemediklerini DFU’ya taşı.

03 Adaptör (Jig) ile DFU Modu Alma

Piyasada yaygın olarak “DFU jig” veya “DFU adaptörü” diye bilinen küçük devre parçaları, özellikle eski iPhone modellerinde (6, 6S, 7 serisi) pratik bir çözüm sunar. Bu adaptörler, lightning portuna takıldığında belirli pin kombinasyonlarına kısa devre yaptırarak cihazı doğrudan DFU moduna sokar.

Kullanımı son derece basittir. Cihazı kapalı konuma getirin, jig’i takın, birkaç saniye bekleyin; iTunes veya 3utools ile cihazı DFU modunda tanıyacaktır. Avantajı hızdır. Dezavantajı ise her model için farklı adaptör gerekmesi ve bazı durumlarda işe yaramamasıdır. Özellikle Face ID’li yeni nesil cihazlarda jig yöntemi güvenilir değildir; burada tuş kombinasyonu veya test point daha sağlıklı sonuç verir.

04 Tuş Kombinasyonu ile DFU Modu Alma

Tuş kombinasyonu yöntemi, cihazın fiziksel butonlarını belirli sıra ve sürelerde basılı tutmaya dayanır. Modele göre farklılaşır çünkü iPhone 7 ile birlikte ses kısma tuşu, Home tuşunun işlevini devralmıştır; iPhone 8 ve sonrasında ise Yan tuş ile Sesi Kıs kombinasyonu kullanılır.

iPhone 6S ve Öncesi (Home Tuşlu, Lightning)

1. iPhone’u bilgisayara bağlayın,
2. Home ve Güç tuşuna aynı anda 8 saniye basın.
3. 8 saniye dolunca Güç tuşunu bırakın, Home’u 8 saniye daha basılı tutun.
4. Ekran siyah kalmalı; iTunes “DFU modunda cihaz algılandı” uyarısı vermelidir.

iPhone 7 / 7 Plus

1. Cihazı bilgisayara bağlayın.
2. Yan Tuş (Güç) ve Sesi Kıs tuşuna aynı anda 8 saniye basın.
3. 8 saniye dolunca Yan Tuşu bırakın, Sesi Kıs’ı 8 saniye daha tutun.
4. Ekran siyah kalıyorsa DFU moduna girilmiştir.

iPhone 8, X, XS, XR, 11, 12 Serisi (Face ID)

1. Sesi Aç tuşuna kısa basıp bırakın.
2. Sesi Kıs tuşuna kısa basıp bırakın.
3. Yan tuşu (Güç) ekran kararana dek basılı tutun (yaklaşık 10 saniye).
4. Yan tuşu bırakmadan Sesi Kıs tuşunu da basın; ikisini birlikte 5 saniye tutun.
5. 5 saniye sonra Yan tuşu bırakın, Sesi Kıs’ı 10 saniye daha tutun.
6. iTunes uyarısı gelirse DFU moduna girilmiştir.

05 Test Point ile Zorla DFU Modu (Devre Seviyesi)

Bu yöntem, cep telefonu tamir kurslarında öğretilen en ileri düzey tekniktir. Tuş kombinasyonu işe yaramıyorsa, güç tuşu kırıksa ya da cihaz normal yollarla DFU’ya girmeyi reddediyorsa, anakart üzerindeki özel test noktaları (test point) devreye girer.

Her iPhone modelinin anakartında, fabrika testleri için tasarlanmış ve normalde koruyucu bir lak ya da örtü altında gizli olan küçük bakır pedler bulunur. Bu pedlerin belirli olanları, doğru voltaj uygulandığında CPU’nun DFU sinyal hattını doğrudan tetikler. Cihaz bunu bir tuş kombinasyonuymuş gibi algılar ve DFU moduna girer.

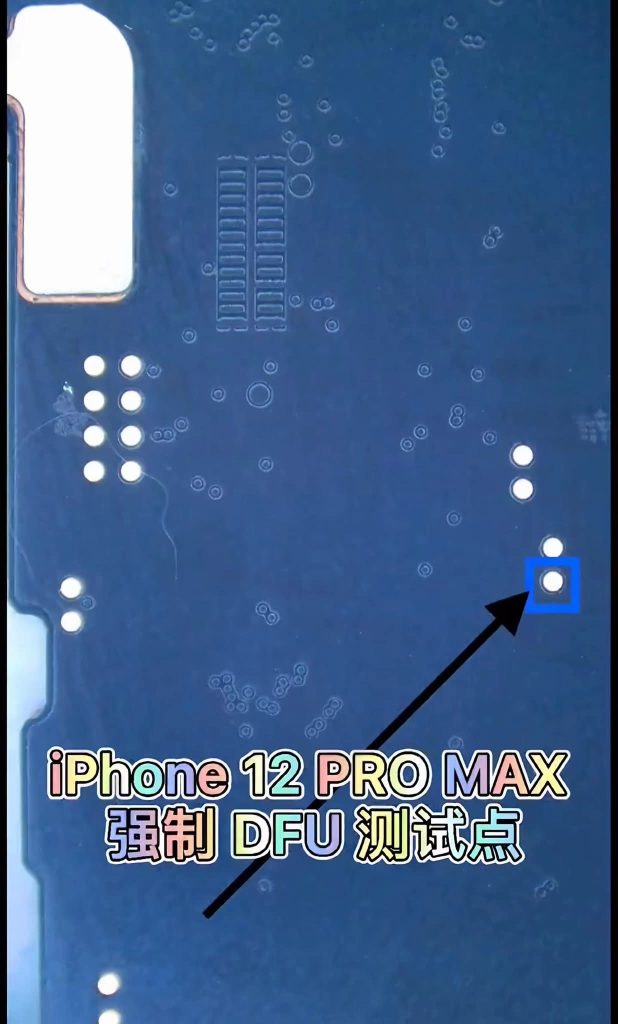

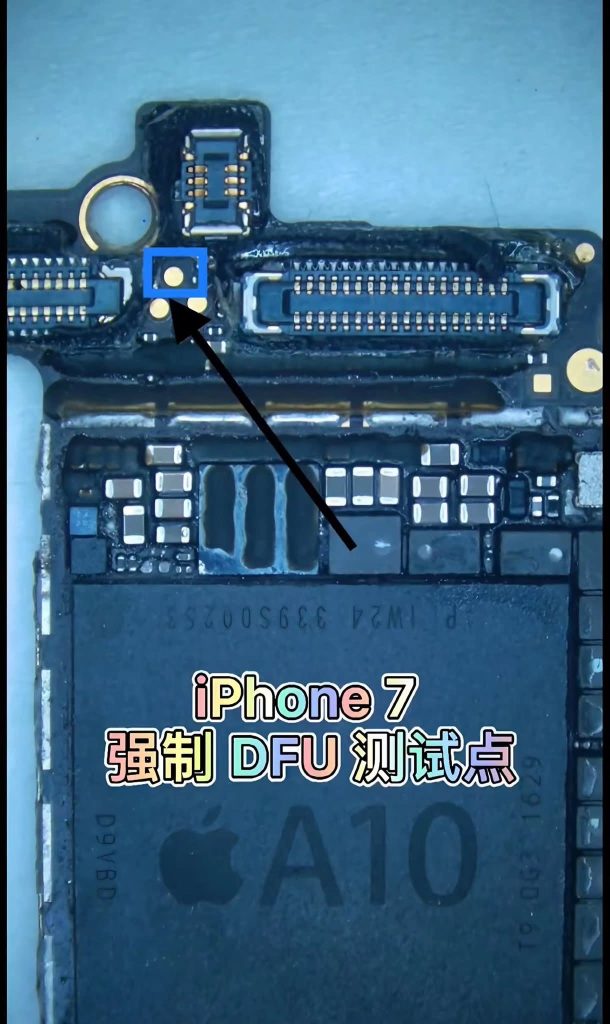

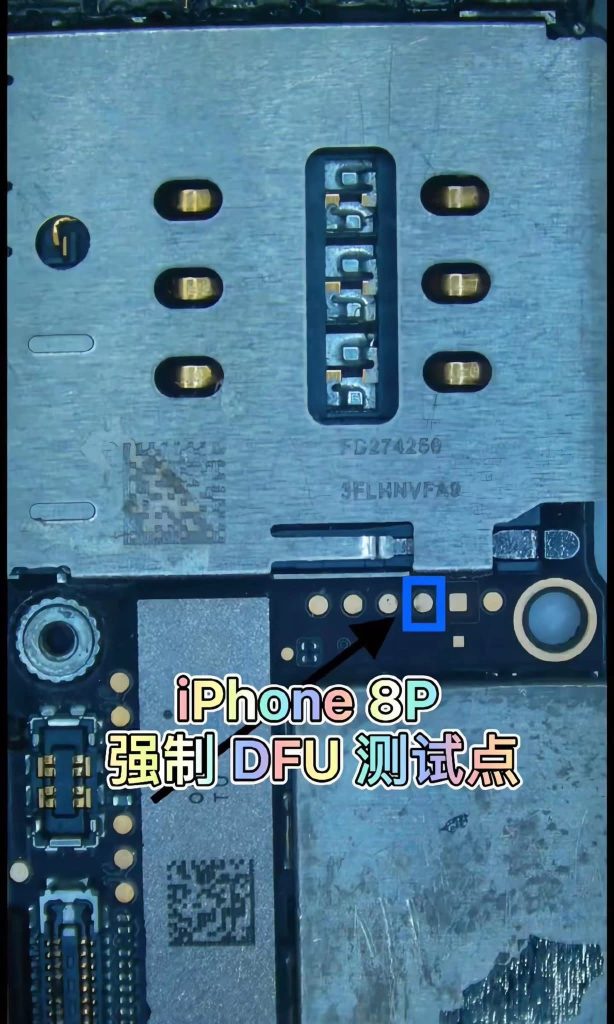

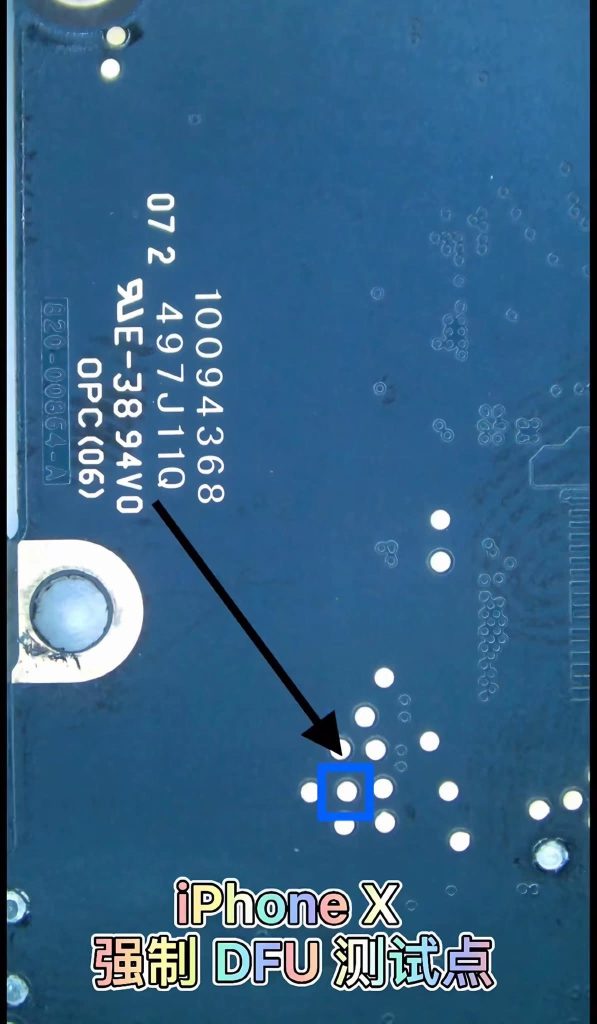

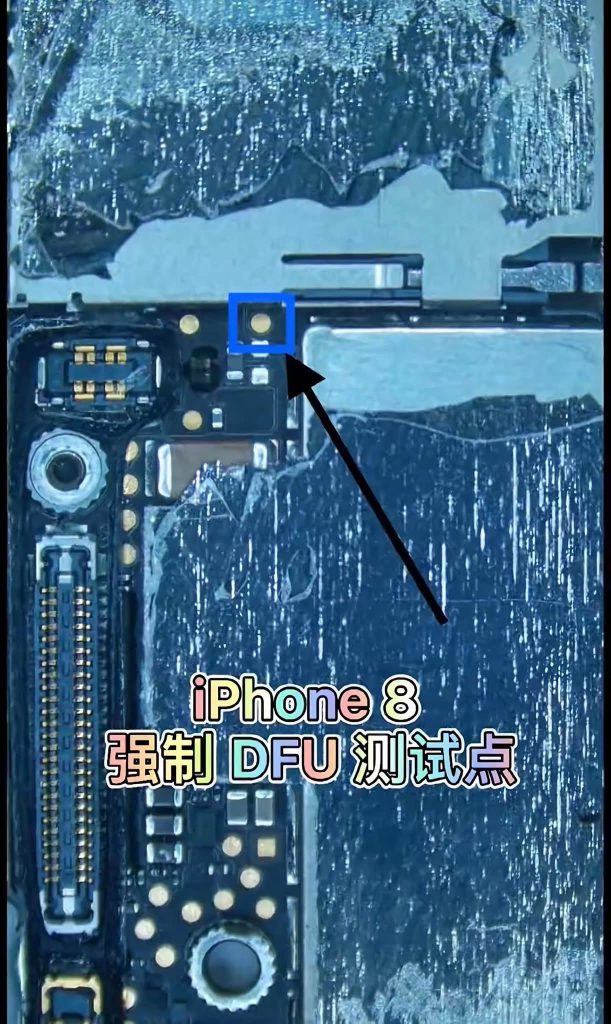

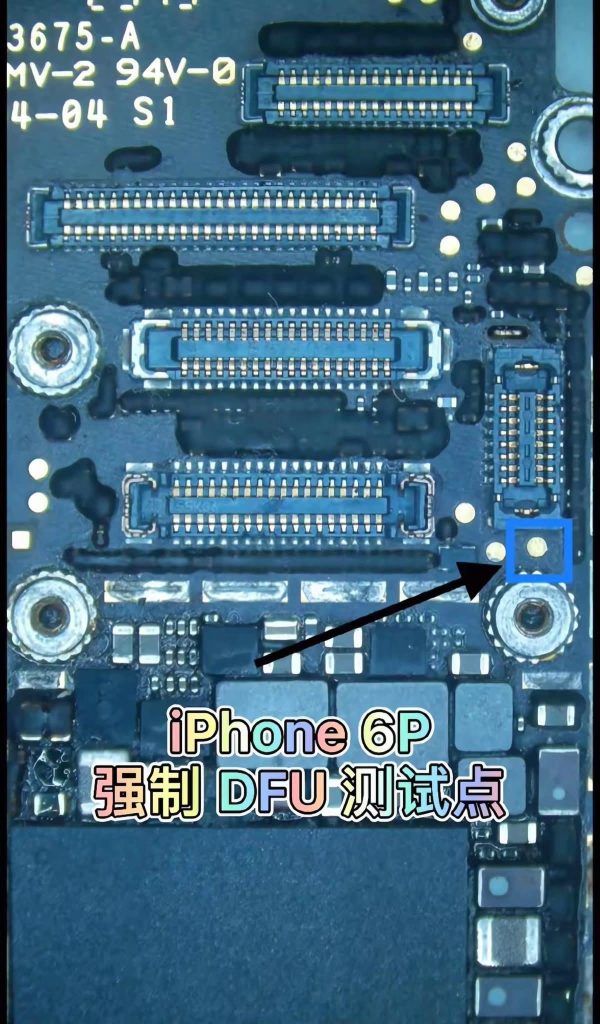

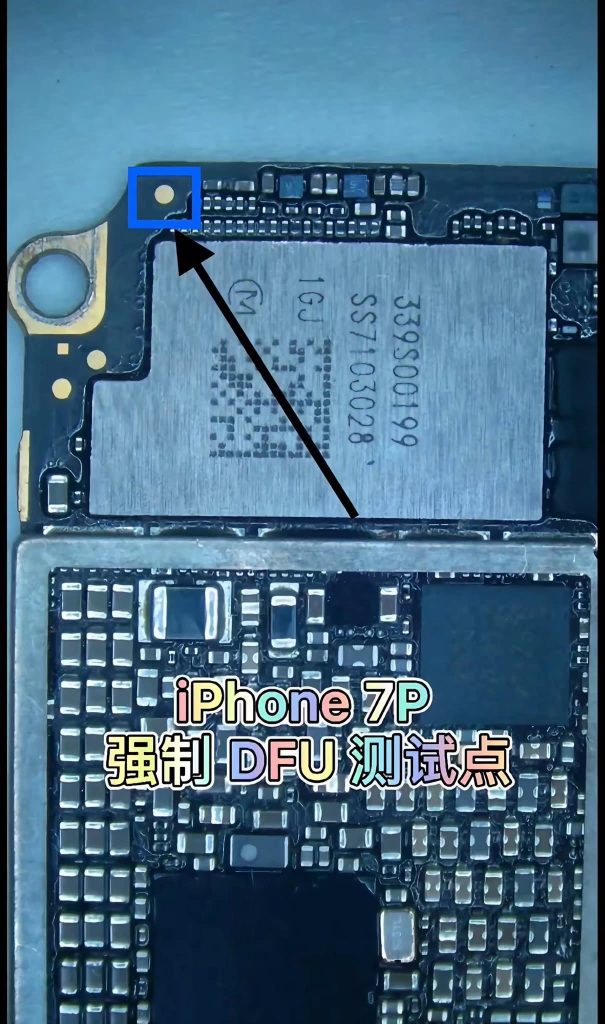

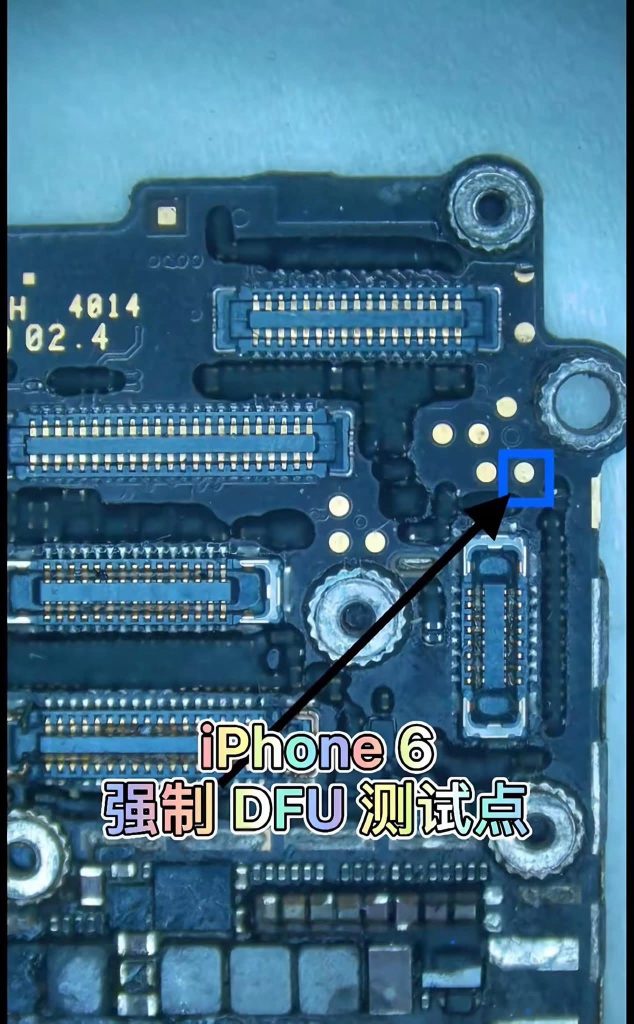

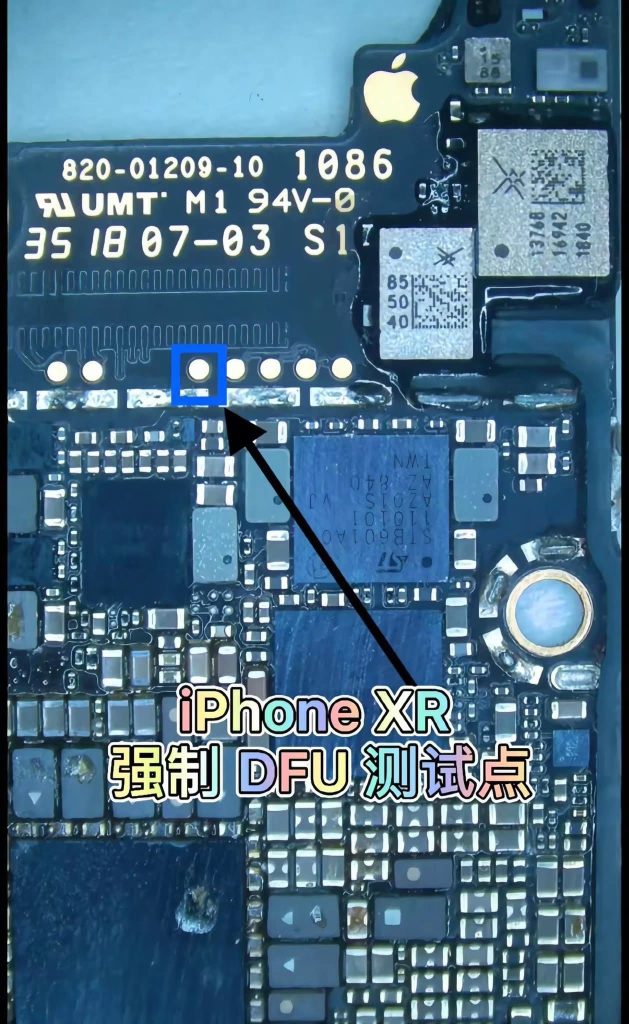

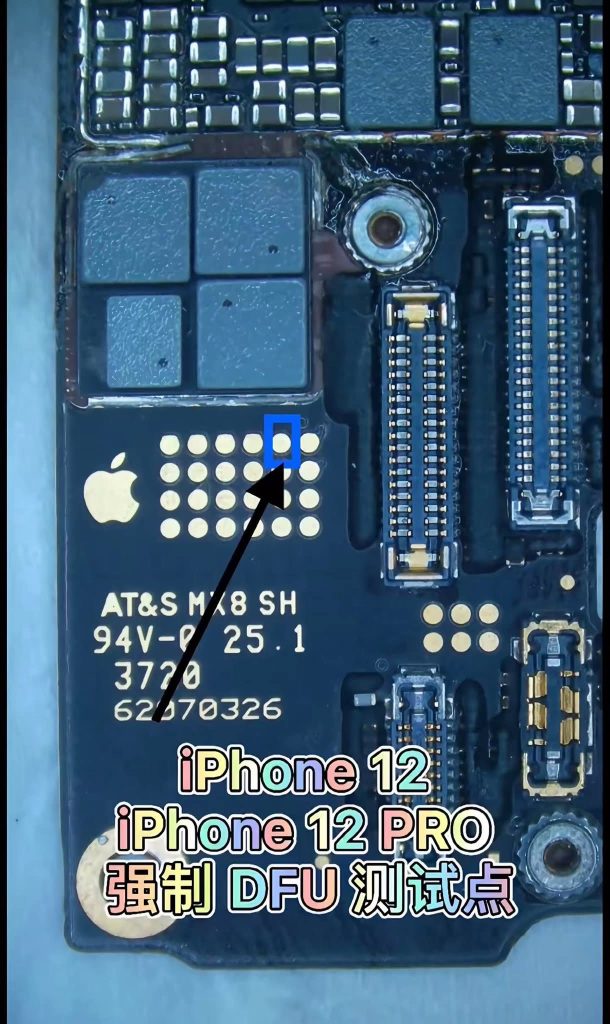

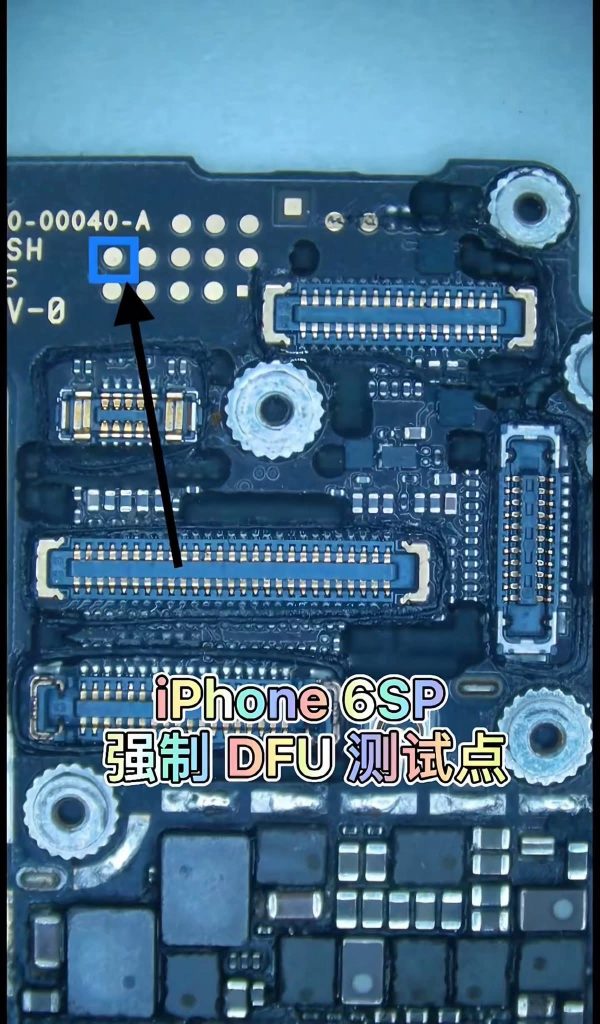

06 Model Bazlı Test Point Konumları

Aşağıdaki tablo, paylaşılan şematik görsellere dayanmaktadır. Her model için DFU test point’inin anakart üzerindeki genel konumu belirtilmiştir.

07 Test Point’e Uygulanan Voltaj ve Yöntem

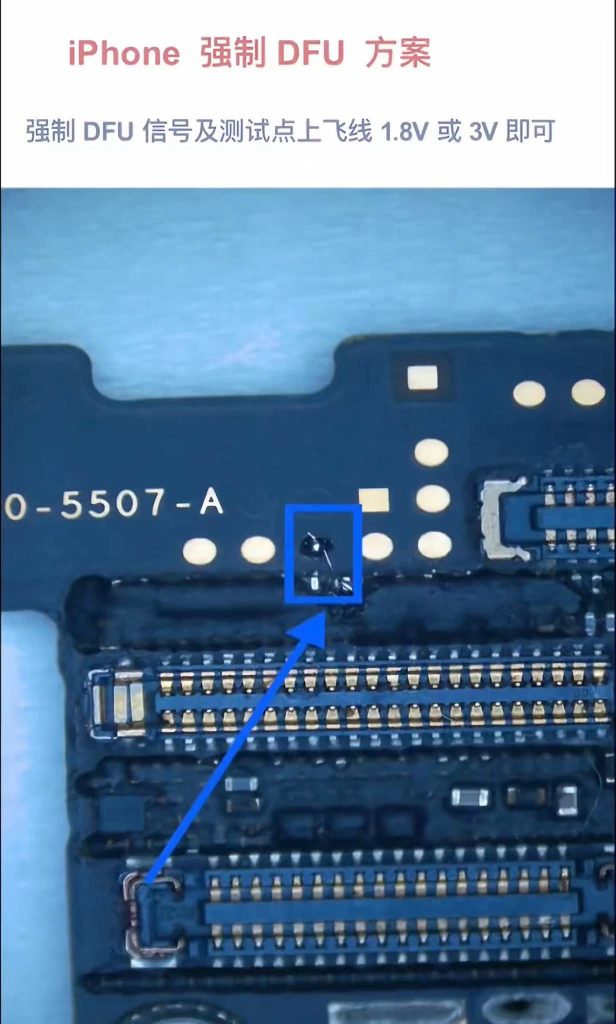

Şematik görselin başlığında açıkça belirtildiği üzere, zorla DFU için test point’e uygulanması gereken voltaj 1.8V veya 3V olarak ikiye ayrılır. Modele ve devre tasarımına göre bu değerlerden biri tercih edilir.

Uygulamada genellikle şu ekipmanlar kullanılır: hassas uçlu sabit DC güç kaynağı, ince jumper tel (flyline), flux ve ince havya veya hot air istasyonu. İşlem şu şekilde gerçekleştirilir:

1. Cihazın bataryasını çıkarın veya bağlantısını kesin. Anakartı temizleyin.
2. Test point’in üzerindeki koruyucu lak’ı ince bir neşter veya aseton ile temizleyin.
3. DC güç kaynağını ilgili voltaja (1.8V veya 3V) ayarlayın.
4. Cihazı bilgisayara bağlayın; iTunes veya veya 3utools uaçık tutun.
5. Bataryayı yeniden bağlayın ve hemen ardından güç kaynağının pozitif ucunu test point’e, negatifini bir GND noktasına değdirin.
6. Birkaç saniye içinde iTunes’un DFU uyarısını verip vermediğini kontrol edin.

08 Dikkat Edilmesi Gereken Noktalar

DFU işlemi, uygulandığı yöntem ne olursa olsun birkaç temel kurala bağlıdır. Bu kurallara uymak hem cihazı hem de çalışanın güvenliğini korur.

Her şeyden önce doğru modeli tespit etmek şarttır. Aynı nesil modellerde (örneğin iPhone XS ve XS Max) test point konumu benzer olsa da aralarında küçük farklılıklar bulunabilir. Yanlış padé voltaj uygulamak, güç yönetim entegresi veya CPU’ya zarar verebilir.

Tuş kombinasyonu denenirken zamanlama kritik öneme sahiptir. Yarım saniyeyi aşan ya da eksik kalan bir süre, cihazın Kurtarma Moduna veya normal başlangıca girmesine yol açar. Bu nedenle bazı teknisyenler, süreyi takip etmek için metronom uygulamaları kullanır.

Adaptör yöntemi pratik olmakla birlikte güvenilirlik açısından test point ve tuş kombinasyonunun gerisinde kalır. Özellikle lightning konnektörü yıpranmış veya portun içinde kir birikmiş cihazlarda jig düzgün temas kuramaz.

09 Cep Telefonu Tamir Kursunda Bu Neden Öğretilir?

DFU modu ve özellikle test point yöntemi, cep telefonu tamir kurslarının orta-ileri düzey müfredatının temel konularından biridir. Sebebi basittir: bu tekniği bilen bir teknisyen, pek çok “kurtarılamaz” denilen cihazı geri döndürebilir.

Servis ortamında her gün onlarca cihaz, yazılım arızası ya da yarım kalan güncelleme yüzünden açılmayan, bilgisayara bağlanmayan veya donuk kalan cihaz olarak getirilir. Klasik yöntemler işe yaramadığında devreye giren test point tekniği, hem müşteri memnuniyetini hem de servisin gelir potansiyelini ciddi ölçüde artırır.

Bunun yanı sıra bu bilgi, NAND onarımı, CPU reballing ve diğer mikro lehim işlemleriyle doğrudan bağlantılıdır. DFU modunu güvenle kullanabilen bir teknisyen, anakart onarımının kapısını aralamış demektir. Bu yüzden tamir kurslarında önce yazılım kurtarma ve DFU teknikleri, ardından donanım onarımı müfredatı işlenir.
