Osiloskop Kullanım Amaçları ve Yöntemleri



Derslerimizdeki Osiloskop konusunun ana başlıkları…



Ders 1: Giriş ve Temel Kavramlar

Osiloskop, elektrik sinyallerinin zamana göre değişimini görselleştiren temel bir elektronik ölçüm cihazıdır. Elektronik haberleşme sistemlerinin tasarımı, test edilmesi ve arıza tespiti süreçlerinde vazgeçilmez bir araçtır.

Temel İşlevler

Sinyal Görselleştirme
– Voltaj değişimlerinin zaman ekseninde gösterimi
– Dalga formunun (waveform) analizi
– Genlik ve periyot ölçümleri

Habereşme Sistemlerindeki Rolü
– RF sinyallerinin modülasyon analizi
– Dijital haberleşme protokollerinin doğrulanması
– Sinyal bütünlüğü ve bozulma tespiti

Ders 2: Osiloskop Türleri ve Seçimi

Analog Osiloskoplar

Çalışma Prensibi
– Katot ışın tüpü (CRT) teknolojisi
– Gerçek zamanlı sinyal izleme
– Sürekli sinyal akışı görüntüleme

Avantajları
– Anlık sinyal değişimlerini yakalama
– Doğal dalga formu gösterimi
– Basit yapı, düşük maliyet

Dezavantajları
– Sinyal depolama imkanı sınırlı
– Dijital analiz özellikleri yok
– Modern haberleşme sinyalleri için yetersiz

Dijital Osiloskoplar (DSO)

Temel Özellikler
– Analog-sayısal dönüştürücü (ADC) kullanımı
– Sinyal dijitalleştirme ve depolama
– Gelişmiş matematiksel analiz fonksiyonları

DSO Avantajları
– Sinyal kaydetme ve geri çağırma
– Otomatik ölçüm fonksiyonları
– FFT (Hızlı Fourier Dönüşümü) analizi
– Bilgisayar bağlantısı ve uzaktan kontrol

Dijital Spektrum Osiloskoplar (MSO)

Haberleşme Uygulamaları İçin
– Analog ve dijital kanal kombinasyonu
– Protokol çözümleme özellikleri
– Karmaşık modüle sinyal analizi

Ders 3: Teknik Özellikler ve Parametreler

Bant Genişliği (Bandwidth)

Tanım ve Önemi
– Osiloskopun ölçebileceği maksimum frekans
– -3 dB noktasındaki üst frekans sınırı
– Haberleşme sinyalleri için kritik parametre

Seçim Kriteri
– Ölçülecek sinyalin temel frekansının 3-5 katı
– Harmonik analiz için daha yüksek gereksinim
– RF haberleşme: minimum 100 MHz önerilir

Örnekleme Hızı (Sample Rate)

Nyquist Kriteri
– Minimum: sinyal frekansının 2 katı
– İdeal: 4-5 kat veya daha fazla
– Aliasing önleme için yeterli hız

Haberleşme Sinyalleri İçin
– Yüksek hızlı dijital protokoller: GSa/s seviyeleri
– Darbe sinyalleri: kenar hızı dikkate alınmalı
– Modüle sinyaller: taşıyıcı frekansına göre seçim

Dikey Hassasiyet (Vertical Sensitivity)

Volt/Div Ayarı
– mV seviyesinden yüzlerce Volt’a kadar
– Zayıf sinyaller için amplifikasyon
– Yüksek voltajlar için zayıflatma (probe kullanımı)

Yatay Zaman Tabanı (Horizontal Time Base)

Time/Div Ayarı
– Nanosaniyeden saniyelere kadar aralık
– Sinyal periyodunun tam görüntülenmesi
– Darbe genişliği ölçümleri için kritik

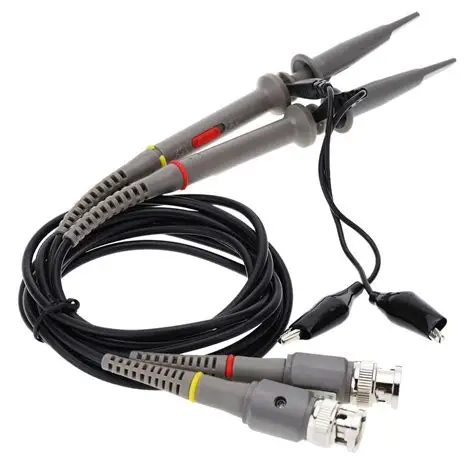

Ders 4: Probe Seçimi ve Bağlantı Yöntemleri

Pasif Problar (10:1)

Yapı ve Çalışma
– 10 kat zayıflatma oranı
– 9 MΩ giriş direnci
– Düşük kapasitif etki

Kullanım Alanları
– Genel amaçlı devre ölçümleri
– Orta frekanslı sinyaller (max 200-300 MHz)
– Yüksek voltaj uygulamaları

Aktif Problar

FET Problar
– Yüksek giriş empedansı
– Düşük kapasitans (1-2 pF)
– Yüksek frekans uygulamaları (GHz seviyesi)

Diferansiyel Problar

Haberleşme Uygulamaları
– Dengeli hat ölçümleri (RS-485, CAN, Ethernet)
– Ortak mod gürültüsü eliminasyonu
– Yüksek CMRR (Common Mode Rejection Ratio)

Akım Probları

Ölçüm Prensibi
– Hall etkisi veya akım trafosu
– Temassız ölçüm avantajı
– Güç tüketimi ve verimlilik analizi



Ders 5: Temel Ölçüm Teknikleri

Voltaj Ölçümleri

DC Voltaj
– Ortalama değer ölçümü
– Offset tespiti
– Besleme voltajı kontrolü

AC Voltaj
– Tepe-Tepe (Vpp) değeri
– RMS hesaplaması
– Genlik modülasyon analizi

Darbe Ölçümleri
– Yükselme ve düşüş süreleri
– Darbe genişliği
– Duty cycle hesaplama

Zaman Ölçümleri

Periyot ve Frekans
– İki tepe noktası arası süre
– Frekans = 1/Periyot
– Hassas periyot ölçümü için cursor kullanımı

Faz Farkı Ölçümü
– İki kanal karşılaştırması
– XY mod kullanımı (Lissajous figürleri)
– Faz kayması hesaplama

Ders 6: Haberleşme Sinyali Analizi

Analog Modülasyon Analizi

AM (Genlik Modülasyonu)
– Taşıyıcı ve yan bant frekansları
– Modülasyon indeksi hesaplama
– m = (Vmax – Vmin) / (Vmax + Vmin)

FM (Frekans Modülasyonu)
– Frekans sapması ölçümü
– Modülasyon indeksi
– Bant genişliği analizi (Carson kuralı)

PM (Faz Modülasyonu)
– Faz sapması ölçümü
– FM ile ilişki
– Dijital faz modülasyonu (PSK) analizi

Dijital Haberleşme Analizi

Darbe Kodlama
– NRZ, RZ, Manchester kodlama
– Darbe bozulma ve jitter analizi
– Göz diyagramı oluşturma

Seri Protokol Çözümleme
– I2C, SPI, UART analizi
– Tetikleme koşulu ayarlama
– Paket bazlı veri görüntüleme

Yüksek Hızlı Seri Haberleşme
– USB, PCIe, Ethernet sinyalleri
– Eşitlik kontrolü (eye diagram)
– Jitter ve gürültü analizi

Ders 7: İleri Seviye Analiz Teknikleri

FFT (Hızlı Fourier Dönüşümü) Analizi

Frekans Spektrumu Görüntüleme
– Zaman domeninden frekans domenine geçiş
– Harmonik bileşenlerin tespiti
– Gürültü spektrumu analizi

Haberleşme Uygulamaları
– Taşıyıcı frekansı doğrulama
– Yan bant filtre analizi
– EMC/EMI testleri

Matematiksel İşlemler

Kanal İşlemleri
– A+B, A-B, AB işlemleri
– Güç hesaplamaları (VI)
– Diferansiyel sinyal oluşturma

Fonksiyonlar
– Türev ve integral alma
– Logaritmik ölçek
– Karekök ve kare alma

Eşzamanlı Çok Kanal Ölçüm

4 Kanal Kullanımı
– Çok fazlı sistem analizi
– Paralel veri yolu izleme
– Zaman ilişkisi karşılaştırma

Ders 8: Tetikleme Sistemleri

Temel Tetikleme Modları

Kenar Tetikleme (Edge Trigger)
– Yükselen veya düşen kenar seçimi
– Tetikleme seviyesi ayarı
– En yaygın kullanılan mod

Darbe Genişliği Tetikleme
– Belirli süredeki darbeleri yakalama
– Darbe bozulmalarını tespit
– PWM sinyal analizi

Gelişmiş Tetikleme

Desen Tetikleme
– Dijital veri deseni tanımlama
– Belirli adres veya komut yakalama
– Protokol analizi için kullanışlı

Seri Protokol Tetikleme
– I2C adres veya veri tetikleme
– UART karakter tetikleme
– SPI çerçeve başlangıcı tetikleme

Video ve RF Tetikleme
– Video satır ve alan tetikleme
– RF burst tetikleme
– HDTV ve analog TV sinyalleri

Ders 9: Uygulama Örnekleri ve Senaryolar

Güç Kaynağı Tasarımı ve Testi

Dalga Gürültüsü Ölçümü
– Ripple voltajı tespiti
– Anahtarlama frekansı analizi
– Yükseltici ve düşürücü devre testi

Geçici Yanıt Analizi
– Yükleme değişimine cevap
– Overshoot ve undershoot ölçümü
– Stabilite değerlendirmesi

RF Devre Testleri

Yüksek Frekans Sinyaller
– Osiloskop bant genişliği sınırlaması
– Down-conversion teknikleri
– Spektrum analizör ile kombinasyon

Anten ve İletim Hattı
– VSWR ölçümü (reflektometre modu)
– Empedans uyumsuzluğu tespiti
– Yansıma analizi

Dijital Sistem Hata Ayıklama

Zamanlama Analizi
– Setup ve hold süreleri
– Propagasyon gecikmesi
– Clock skew ölçümü

Sinyal Bütünlüğü
– Yansıma ve terminasyon etkileri
– Gürültü marjı analizi
– Eşzamanlı anahtarlama gürültüsü

n

Ders 10: Ölçüm Hataları ve Kalibrasyon

Sistematik Hatalar

Probe Etkileri
– Yüksek kapasitans etkisi
– Zayıflatma oranı hesaplaması
– Probe kompanzasyonu

Osiloskop Sınırlamaları
– Bant genişliği yetersizliği
– Örnekleme hızı aliasing
– Dikey çözünürlük

Rastgele Hatalar

Gürültü ve İnterferans
– Ortak mod gürültüsü
– Manyetik ve elektrostatik etkiler
– Topraklama problemleri

Kalibrasyon Prosedürleri

Kendi Kendine Kalibrasyon
– Dahili referans sinyali kullanımı
– Düzenli aralıklarla tekrarlama
– Sıcaklık değişimlerinde önemli

Harici Kalibrasyon
– Hassas referans jeneratörü
– Metroloji laboratuvarı standartları
– Sertifikasyon gereksinimleri

Ders 11: Güvenlik ve En İyi Uygulamalar

Elektriksel Güvenlik

Yüksek Voltaj Önlemleri
– Probe kategori derecelendirmesi
– İzolasyon ve temizlik kontrolü
– CAT II, CAT III güvenlik sınıfları

RF Güvenliği
– Yüksek güçlü RF sinyalleri
– Empedans uyumsuzluğu riskleri
– Terminasyon kullanımı

Ölçüm Tekniği İpuçları

Doğru Bağlantı
– Kısa topraklama halkası
– Probe kompanzasyonu kontrolü
– Uygun probe seçimi

Sinyal İzolasyonu
– Diferansiyel ölçüm teknikleri
– Ortak mod gürültüsü azaltma
– Ekranlama ve filtreleme

Sonuç

Osiloskop, elektronik haberleşme mühendisinin en temel araçlarından biridir. Doğru seçim, bağlantı ve analiz teknikleri ile karmaşık haberleşme sinyallerinin karakterizasyonu, sistem tasarımının doğrulanması ve arıza tespiti etkin bir şekilde gerçekleştirilebilir.

Modern dijital osiloskopların sunduğu gelişmiş özellikler (FFT, protokol analizi, matematiksel işlemler) sayesinde, sadece temel voltaj-zaman görüntüleme değil, kapsamlı sinyal analizi ve sistem karakterizasyonu mümkün hale gelmektedir.

Habererleşme sistemlerinin giderek karmaşıklaşması ve frekansların yükselmesi, osiloskop teknolojisinin de paralel olarak gelişmesini gerektirmektedir. Yüksek bant genişliği, yüksek örnekleme hızı ve gelişmiş analiz yetenekleri, günümüz haberleşme mühendisliğinin vazgeçilmez gereksinimleri arasındadır.
