Çift Güç IC Sistemi: Modern Android Telefonların Güç Yönetimi ve Tamir Teknikleri

Çift Güç IC Sistemi
Çift Güç IC Sistemi

Neden Güç Yönetimi Sistemleri Önemli?

Günümüzde akıllı telefonlar sadece iletişim araçları değil, güçlü bilgisayarlardır. Özellikle 5G teknolojisi ve gelişmiş işlemcilerle birlikte, telefonların güç tüketimi katlanarak artmıştır. Bu karmaşık yapıyı besleyen ve yöneten sistem, Dual Power IC (Çift Güç Yönetim Entegresi) mimarisidir.

Cep telefonu tamir teknisyeni olarak bu sistemi anlamak, boot sorunları, açılmama problemleri, şarj arızaları ve işlemci besleme hatalarını teşhis etmeniz için kritik öneme sahiptir.

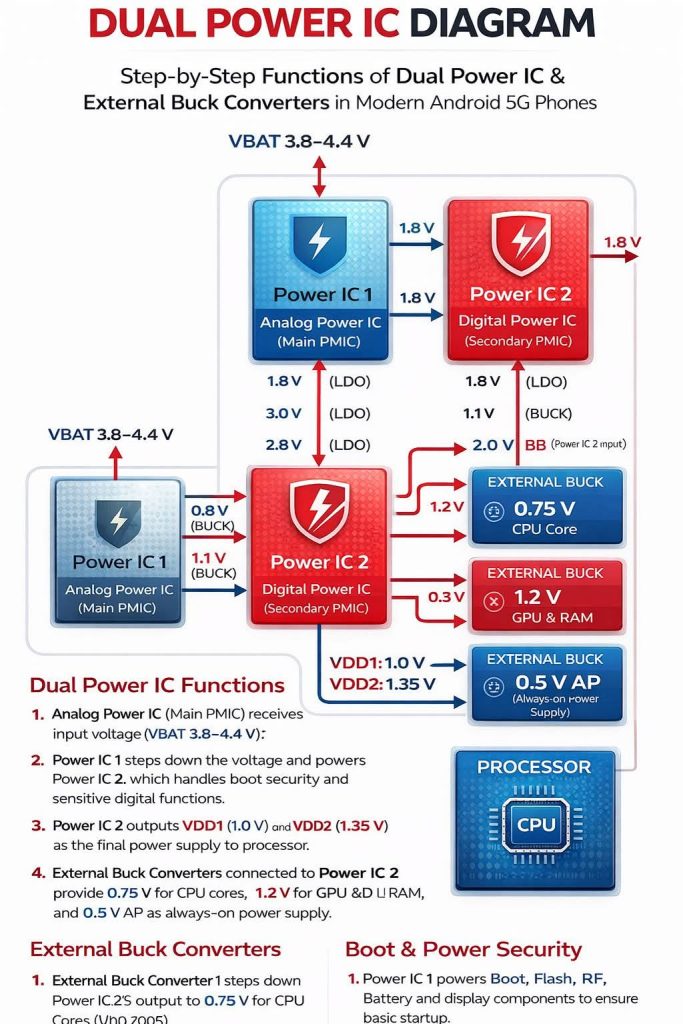

Dual Power IC Mimarisi Nedir?

Modern Android telefonlar, güç yönetimini optimize etmek için iki ayrı Power IC (PMIC – Power Management Integrated Circuit) kullanır:

1. Analog Power IC (Ana PMIC – Power IC 1)

Görevleri:
– Doğrudan batarya voltajını (VBAT: 3.8-4.4V) alır
– Analog güç dağıtımını yönetir
– LDO (Low Dropout Regulator) çıkışları üretir:
– 1.8V
– 3.0V
– 2.8V

Beslediği Bileşenler:
– Boot sistemi
– Flash bellek
– RF (Radyo Frekans) modülü
– Batarya yönetimi
– Ekran sürücüleri

2. Digital Power IC (İkincil PMIC – Power IC 2)

Görevleri:
– Power IC 1’den beslenir (1.8V giriş)
– Dijital güvenlik ve hassas fonksiyonları yönetir
– Buck dönüştürücüler için kontrol sinyalleri üretir
– İşlemciye son besleme voltajlarını sağlar:
– VDD1: 1.0V
– VDD2: 1.35V

Harici Buck Dönüştürücülerin Rolü

Power IC 2, tek başına yeterli olmadığı için harici buck dönüştürücüler devreye girer. Bu dönüştürücüler, yüksek akım çeken bileşenler için düşük voltaj, yüksek verimli besleme sağlar:

Dönüştürücı Çıkış Voltajı Beslediği Bileşen
External Buck 1 0.75V CPU Çekirdekleri (VDD 205)
External Buck 2 1.2V GPU & RAM
External Buck 3 0.5V AP (Always-On Power)

> Önemli Not: AP (Always-On Power), telefon kapalıyken bile çalışan gerçek zamanlı saat (RTC), alarm ve temel sistem fonksiyonlarını besler. Bu voltaj kesilirse, telefon hiç açılmaz!

Boot ve Güvenlik Akışı

Telefonun açılma süreci (boot sequence), Dual Power IC sistemi tarafından sıkı kontrol edilir:

1. Aşama 1: Batarya voltajı (VBAT) Power IC 1’e ulaşır
2. Aşama 2: Power IC 1, temsel beslemeleri (1.8V, 3.0V, 2.8V) aktive eder
3. Aşama 3: Power IC 2’ye 1.8V besleme gönderilir
4. Aşama 4: Power IC 2, harici buck dönüştürücüleri aktive eder
5. Aşama 5: CPU (0.75V), GPU/RAM (1.2V) ve AP (0.5V) beslenmeye başlar
6. Aşama 6: İşlemci VDD1 (1.0V) ve VDD2 (1.35V) ile tam güç alır
7. Aşama 7: Boot işlemi başlar, güvenlik kontrolleri yapılır

Yaygın Arıza Senaryoları ve Teşhis

Senaryo 1: Telefon Hiç Açılmıyor (Dead Phone)

Muhtemel Nedenler:
– Power IC 1 arızası → VBAT algılanmıyor
– Harici buck dönüştürücü arızası → CPU/GPU beslenmiyor
– AP voltajı (0.5V) eksik → RTC çalışmıyor

Teşhis Adımları:
1. Batarya voltajını ölçün (3.8V+ olmalı)
2. Power IC 1 çıkışlarını kontrol edin (1.8V, 3.0V, 2.8V)
3. Power IC 2 giriş voltajını ölçün
4. Harici buck çıkışlarını test edin (0.75V, 1.2V, 0.5V)

Senaryo 2: Boot Döngüsü (Bootloop)

Muhtemel Nedenler:
– VDD1 (1.0V) veya VDD2 (1.35V) dalgalanması
– Power IC 2 stabilite sorunu
– Harici buck dönüştürücü verimsizliği

Senaryo 3: Şarj Oluyor Ama Açılmıyor

Muhtemel Neden:
– Power IC 1 şarj devresi çalışıyor ancak sistem beslemesi arızalı
– Boot güvenlik kontrolü başarısız oluyor

Tamir Teknikleri ve İpuçları

Power IC Değişimi

Dikkat Edilecek Noktalar:
– Reballing kalitesi: Power IC’ler çok pinli (BGA) yapıdadır, kaliteli reballing şarttır
– Isı profili: Aşırı ısı, PCB’de delaminasyona yol açabilir
– Yerleşim: IC’nin doğru oryantasyonu kritiktir, yanlış takılma sistemi tamamen devre dışı bırakır

Buck Dönüştürücü Kontrolü

Test Noktaları:
– Giriş voltajı (Power IC 2 çıkışı)
– Çıkış voltajı (CPU, GPU, AP test noktaları)
– Sinyal kalitesi (osiloskopla ripple kontrolü)

Voltaj İzleme Sırası

Tamir sırasında voltajları şu sırayla kontrol edin:
1. VBAT (Batarya)
2. Power IC 1 çıkışları
3. Power IC 2 girişi
4. Power IC 2 çıkışları (VDD1, VDD2)
5. Harici buck çıkışları

Sonuç

Modern Android telefonların Dual Power IC mimarisi, karmaşık görünse de temel prensipleri anlaşıldığında tamir edilebilir. Cep telefonu tamir kursu öğrencileri için bu sistemin işleyişini öğrenmek, ileri seviye arıza teşhisinde büyük avantaj sağlar.

Unutmayın: Güç yönetimi sistemindeki bir arıza, telefonun tamamen çalışmamasına neden olabilir. Voltaj adımlarını doğru sırayla takip etmek, doğru teşhis için altın kuraldır.
