Samsung S20 Ultra Açılmama Sorunu Boot Çözümü – Cep Telefonu Tamir Kursu Profesyonel Rehberi

Cep Telefonu Tamir Kursu olarak İstanbul’da yüzlerce tamirciye eğitim veren eğitim firması olarak sizlere en çok aranan konulardan birini sunuyoruz: Samsung Galaxy S20 Ultra açılmama (No Boot) sorunu. Bu modelde anakart seviyesinde yaşanan boot problemleri oldukça sık karşımıza çıkıyor. Bugün paylaştığımız bu özel boot solution rehberi ile telefonunuzu multimetre ve osiloskop kullanarak adım adım hayata döndürebileceksiniz. Bu yazı hem yeni başlayan tamirciler hem de profesyoneller için altın değerinde bir kaynak olacak.

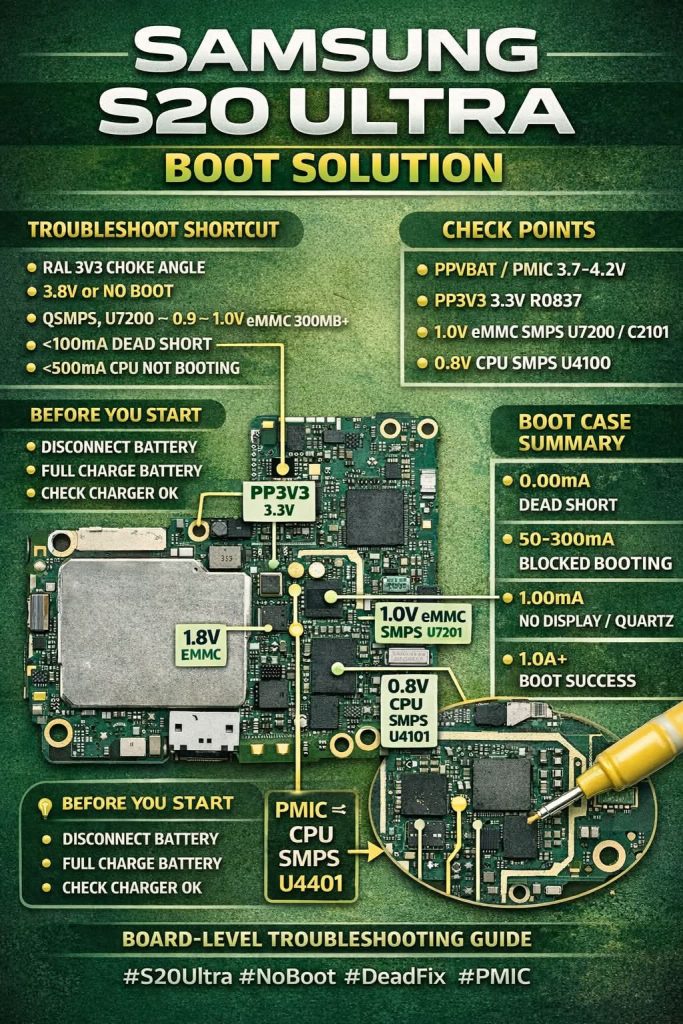

Samsung S20 Ultra’da en sık karşılaşılan sorunlardan biri telefonun hiç açılmaması, şarj olurken bile boot etmemesidir. Bu durumda ilk akla gelen PMIC arızası, Emmc sorunu veya CPU besleme voltajlarının gitmemesidir. İşte tam bu noktada “Board Level Troubleshooting” devreye giriyor. Aşağıda paylaştığımız infografik rehberde tüm ölçüm noktaları, voltaj değerleri ve akım çekim testleri net bir şekilde belirtilmiştir.

Öncelikle Yapmanız Gereken Hazırlıklar
Her tamirde olduğu gibi S20 Ultra’da da güvenlik ve doğru teşhis için şu adımları mutlaka izleyin: Bataryayı tamamen çıkarın, bataryayı %100 şarj edin ve orijinal şarj cihazıyla test edin. Bu basit adımlar birçok “ölü telefon” vakasını aslında yazılımsal metodlar denedikten sonra çözüm olmazsa denenmeli, batarya şişmesi on off flex gibi kontrolleri yapılmalıdır. Batarya bağlantısını kestikten sonra anakartı temizleyin ve ölçüm noktalarına ulaşmak için ekranı ve orta kasayı dikkatlice açın.

Hızlı Teşhis Kısayolları
Cep telefonu tamir kursu öğrencilerimizin en çok sevdiği bölüm burası! S20 Ultra’da boot sorunu yaşıyorsanız şu kısa yolları deneyin:
• RAL 3V8 değerini kontrol edin
• 3.8V ölçülemiyorsa veya hiç boot etmiyorsa doğrudan PMIC şüphesi
•  U7200 civarında 0.9 – 1.0V  olmalı
• 100mA altında akım çekiyorsa “Dead Short”
• 500mA altında CPU boot etmiyorsa büyük ihtimalle CPU SMPS veya PMIC arızalıdır

Kontrol Edilecek Kritik Noktalar
Anakart üzerinde şu noktaları mutlaka ölçün:
• PPVBAT / PMIC beslemesi 3.7 – 4.2V arasında olmalı
• PP3V3 3.3V için  R0837 direncini +kısmından
• 1.0V eMMC SMPS U7200 ve C2101
• 0.8V CPU SMPS U4100

Bu noktalara osiloskopla baktığınızda dalga formlarını da kontrol edin. Özellikle U7201 ve U4101 SMPS’ler S20 Ultra’da en çok arıza veren bileşenlerdir.

Boot Case Özeti – Akım Çekimine Göre Teşhis
En pratik yöntem akım çekim testidir. Güç kaynağını 3.8V’ya ayarlayıp batarya pinlerinden akımı izleyin:

• 0.00 mA → kopukluk( – Genellikle PMIC U4401 veya etrafındaki kapasitörler)
• 50 – 300 mA → Blocked Booting (Bloke boot – Yazılım veya eMMC sorunu)
• 1.00 mA → No Display / Quartz (Ekran çıkmama – Quartz kristal veya display hattı)
• 1.0A ve üzeri → Boot Success (Başarılı açılma – Tebrikler!)

Bu değerleri gördüğünüzde teşhisiniz %90 oranında netleşir. Örneğin 0.00 mA’da U4401 PMIC’yi değiştirmek en sık çözümdür.

Anakart Üzerindeki Önemli Ölçüm Noktaları
Infografikte işaretlenen noktalar şunlardır:
• PP3V3 3.3V
• 1.8V eMMC
• 1.0V eMMC SMPS U7201
• 0.8V CPU SMPS U4101
• PMIC CPU SMPS U4401

Bu noktalar S20 Ultra anakartının en kritik besleme hatlarıdır. Özellikle U4401 PMIC ve çevresindeki choke bobinleri çok ısınır ve arızalanır.

Cep Telefonu Tamir Kursu’nda Bu Konu Nasıl İşleniyor?
Öğrencilerimiz gerçek ölü S20 Ultra gibi cihazlar üzerinde pratik yapıyor, osiloskopla dalga formu okuma, BGA reballing ve PMIC değişimi eğitimini alıyor. İstanbul Bakırköy deki teknik servis ortamında herkese bir teknik servis masası uygulama ağırlıklı olarak ustalık seviyesine geliyor.

Bu rehberi telefonunuza kaydedin, işinizde her zaman yanınızda bulunsun. Samsung S20 Ultra, S20+, s25 ultra serilerinde aynı mantık geçerli.
