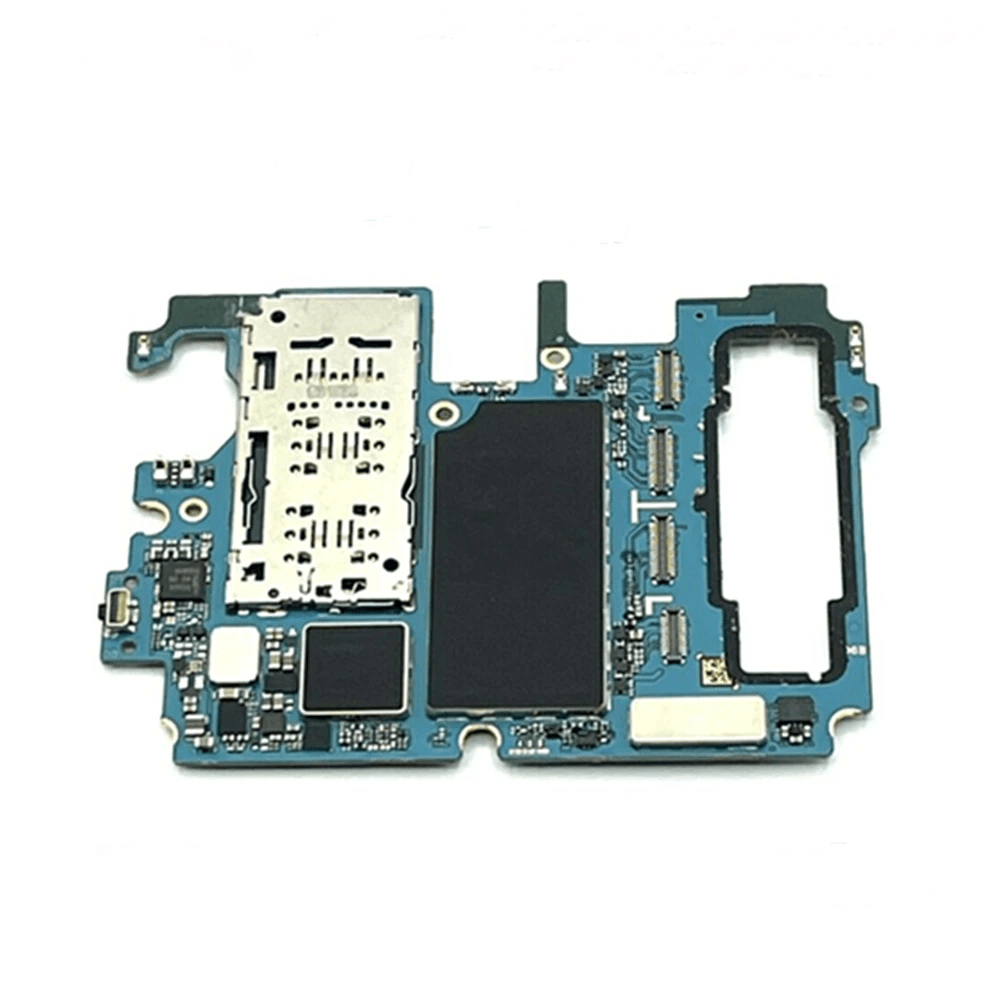

Samsung A54 Anakart Tamiri: Güç Tüketimi Testleri ve Teknik Analiz

Günümüzde cep telefonu tamir teknolojisi hızla gelişiyor ve teknik servis uzmanlarının karmaşık anakart sorunlarını teşhis etmesi için derinlemesine bilgi gerekiyor. Samsung A54 modeli, orta segmentte popüler bir cihaz olmasına rağmen, anakart tamiri süreçlerinde karşılaşılan güç tüketimi sorunları teknik uzmanlık isteyen konular arasında yer alıyor.

Güç Tüketimi Testlerinin Önemi

Cep telefonu anakart tamiri sırasında en kritik adımlardan biri, cihazın farklı durumlardaki güç tüketimini ölçmektir. Bu ölçümler, kısa devre, açık devre veya arızalı bileşenlerin tespitinde hayati rol oynar. Samsung A54 anakartında yapılan testler üç ana aşamada inceleniyor.

1. Güç Düğmesine 1 Saniye Basılı Tutma Testi

Cihazın güç düğmesine kısa süreli basma işlemi, temel güç yönetimi devrelerinin sağlamlığını gösterir. Bu testte normal değerler şöyledir:

– Normal tüketim aralığı: 0.200 mA ile 0.300 mA
– Maksimum pik değer: 0.315 mA’ye kadar çıkabilir
– Minimum değer: 0.000 A’ye düşebilir

Bu aşamada ekran bağlı olsun veya olmasın tüketim değerleri benzer kalır. Eğer ölçülen değerler bu aralıkların dışındaysa, güç yönetimi entegresi (PMIC) veya ilgili pasif bileşenlerde sorun olabilir.

2. Cihazı Açma Sürecindeki Güç Tüketimi

Cihazın tam açılma süreci, en bilgi verici test aşamasıdır. Bu süreçte boot chain (açılış zinciri) devreleri devreye girer ve işlemci ile bellek arasındaki iletişim başlar.

5 saniye sonrası ölçümler:
– İlk tüketim artışı: 0.500 mA – 0.790 mA aralığı
– İlk logo göründüğünde: Tüketim dalgalanmaya başlar
– Pik tüketim: Yaklaşık 2.700 mA’ye ulaşır
– İkinci logo aşaması: 1.900 mA – 1.700 mA arasında salınım

Bu değerler, işlemcinin (muhtemelen Exynos 1380) ve LPDDR5 belleğin sağlıklı çalıştığını gösterir. Eğer cihaz bu aşamada takılıyorsa, yazılım sorunu veya bellek arayüzünde soğuk lehim (cold joint) olabilir.

3. Açık Cihaz Dinlenme Modu Tüketimi

Cihaz açıldıktan ve ana ekrana ulaştıktan sonra, sistem kısa süre içinde bekleme (idle) moduna geçer. Bu modda:

– Normal dinlenme tüketimi: 0.096 mA – 0.136 mA

Bu değerler, temel işletim sisteminin arka planda çalıştığını ancak ekran ve diğer yüksek tüketimli bileşenlerin kapalı olduğunu gösterir. Yüksek dinlenme tüketimi, arka planda çalışan uygulamalar, baz istasyonu arama sorunları veya donanım seviyesinde kaçak akım (leakage current) problemlerine işaret eder.

Teknik Ölçüm İpuçları

Güç kaynağı seçimi ve ölçüm kabloları, sonuçların doğruluğunu etkileyen faktörlerdir. Farklı güç kaynakları ve kablo dirençleri nedeniyle ölçümlerde yaklaşık %10 tolerans payı olabilir. Profesyonel tamir ortamlarında:

– Düşük dirençli silikon kablolar kullanılmalı
– Güç kaynağı voltajı sabit 4.2V veya batarya simülasyon modunda tutulmalı
– Ampermetre doğrulaması periyodik olarak yapılmalı

Mantıksal Düşük Durum (Low Logic State)

Anakart üzerinde belirtilen “ESTADO LÓGICO BAJO” bölgesi, muhtemelen güç butonu sinyal hattının veya reset devresinin test noktasını gösteriyor. Bu noktada mantıksal düşük seviye ölçülüyorsa, ilgili pull-down direnci veya işlemci GPIO pininin durumu kontrol edilmelidir.

Sonuç

Samsung A54 anakart tamiri, sistematik güç tüketimi analizi gerektirir. Yukarıdaki referans değerler, arızanın kaynağını daraltmada kullanılabilir. Eğer cihazınızda benzer sorunlar yaşıyorsanız, deneyimli bir teknik servise başvurmanız önerilir. Anakart tamiri, hassas ekipman ve uzmanlık gerektiren bir iştir.
