iPhone 12 Pro Max WiFi, Bluetooth ve GPS Sorunları:

Anakart Seviyesinde Arıza Tespiti ve Çözüm Rehberi

Giriş: iPhone 12 Pro Max Kablosuz Bağlantı Problemleri

iPhone 12 Pro Max kullanıcılarının karşılaştığı en yaygın ve sinir bozucu sorunlardan biri, WiFi bağlantı kopmaları, Bluetooth eşleşme problemleri ve GPS sinyal zayıflığı veya tam kaybıdır. Bu rehberde, bir Apple teknik servis uzmanı olarak bu sorunların anakart (logic board) seviyesindeki kaynaklarını, arıza tespit yöntemlerini ve profesyonel çözüm tekniklerini detaylı bir şekilde ele alacağız.

Özellikle Mert cep telefonu tamir kursu öğrencileri ve profesyonel teknisyenler için hazırlanan bu makale, pratik devre analizi ve komponent bazlı onarım stratejilerini içermektedir.

1. iPhone 12 Pro Max Kablosuz Modül Mimarisi

1.1 Donanım Yapısı ve Entegrasyon

iPhone 12 Pro Max’te WiFi, Bluetooth ve GPS fonksiyonları yüksek seviyede entegre bir yapıda çalışır. Apple’ın tasarladığı bu sistemde:

– WiFi 6 (802.11ax) ve Bluetooth 5.0 aynı modül üzerinde
– GNSS (GPS, GLONASS, Galileo, QZSS) ayrı bir alıcı devresi ile çalışır
– Tüm bu sistemler anakartın üst katmanında yer alan RF (Radyo Frekans) bölgesinde konumlanmıştır

1.2 Kritik Bileşenler ve Konumları

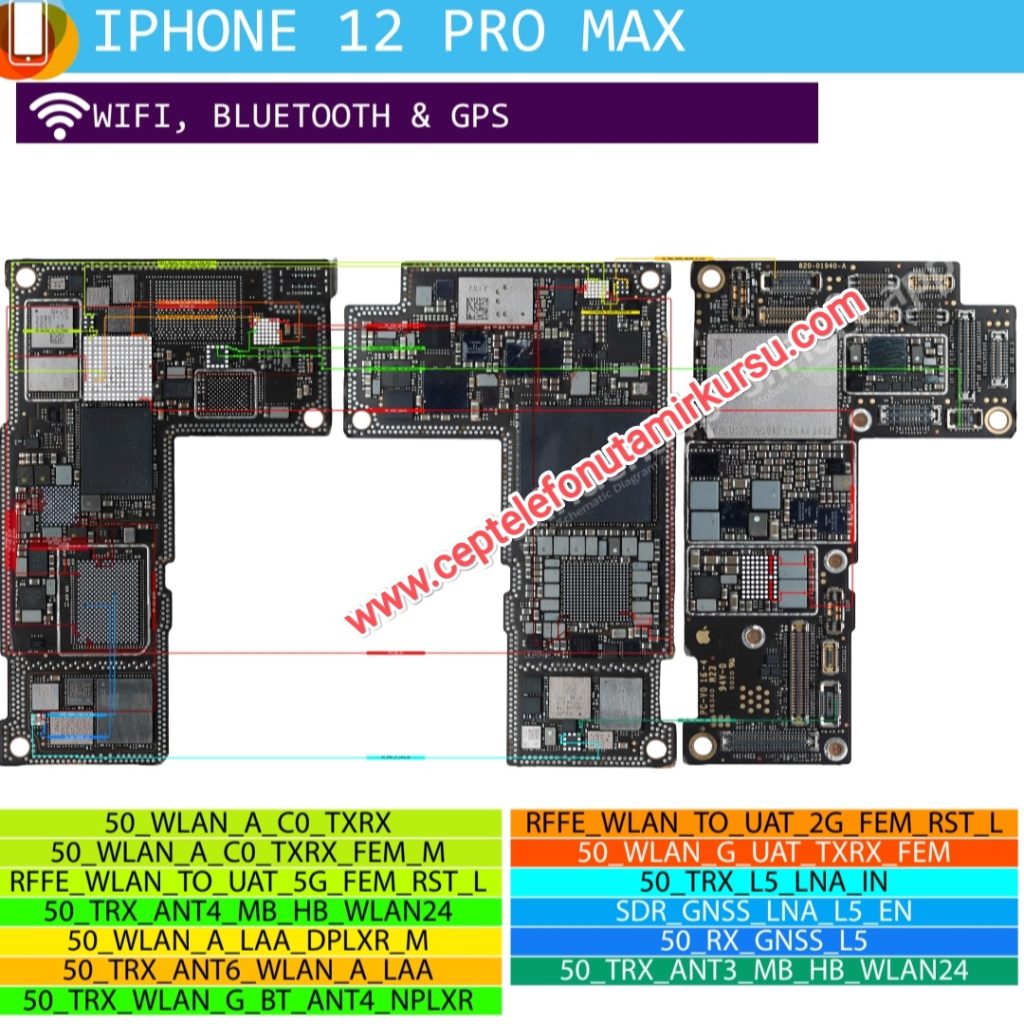

Görselde belirtilen anakart şemasına göre, sorun yaşanan bölgeler şunlardır:

Bileşen Konum Fonksiyon
WLAN Modülü Anakart üst orta WiFi ve Bluetooth ana işlemcisi
FEM (Front End Module) Modül çevresi Sinyal güçlendirme ve filtreleme
LNA (Low Noise Amplifier) GNSS devresi GPS sinyali yükseltme
Anten Anahtarları Kenar bölgeler Anten seçimi ve yönlendirme
Kristal Osilatörler Modül yakını Frekans referansı

2. Sık Karşılaşılan Arıza Senaryoları ve Belirtiler

2.1 WiFi Problemleri

Belirtiler:
– WiFi ağları görünmüyor veya “Açık” konumuna geçmiyor
– Bağlantı sürekli kopuyor (intermittent connection)
– WiFi menüsü gri renkte veya donmuş durumda
– Yavaş veri transfer hızı

Olası Anakart Kaynakları:
– WLAN IC arızası (En yaygın)
– FEM modülü hasarı (Yüksek SWR nedeniyle)
– Anten yolu kopuklukları (Düşme sonrası)
– Besleme voltajı regülatörü arızası (1.8V veya 3.3V hattı)

2.2 Bluetooth Problemleri

Belirtiler:
– Cihazlar eşleşmiyor veya bağlantı hemen kopuyor
– AirPods veya diğer aksesuarlar tanınmıyor
– Bluetooth menüsü döngüde kalıyor

Olası Anakart Kaynakları:
– Bluetooth anten yolu hasarı
– Diplex filtresi arızası (WiFi/BT paylaşımlı anten)
– WLAN/BT combo IC içsel arıza

2.3 GPS Problemleri

Belirtiler:
– Konum hizmetleri çalışmıyor
– Harita uygulamalarında “Sinyel aranıyor” hatası
– Navigasyon uygulamalarında konum atlama veya donma

Olası Anakart Kaynakları:
– GNSS LNA (Low Noise Amplifier) arızası
– GPS anten konnektörü hasarı
– RF koaksiyel kablo kopukluğu (Anakart-alt kart arası)
– L5 band LNA devre arızası (Görselde: `50_TRX_L5_LNA_IN`)

3. Profesyonel Arıza Tespit Metodolojisi

3.1 Ön Kontrol ve Yazılım İzolasyonu

Adım 1: Yazılım Faktörünü Eleme

– Ayarlar > Genel > Sıfırla > Ağ Ayarlarını Sıfırla
– iOS güncelleme kontrolü
– DFU modunda restore işlemi
“`

Adım 2: Donanım Ön Kontrol
– Anten konnektörlerinin fiziksel kontrolü
– Alt kart (charging dock) bağlantısı kontrolü (GPS anteni buradan geçer)
– Anakart üzerinde görsel hasar veya korozyon belirtileri

3.2 Devre Seviyesinde Voltaj ve Sinyal Testleri

Kritik Test Noktaları (Görsel Referanslı):

Test Noktası Normal Değer Arıza Durumu
`50_WLAN_A_CO_TXRX` 1.8V (enable) 0V = Kontrol hattı kopuk
`RFFE_WLAN_TO_UAT_5G` 1.8V RFFE bus Yüksek empedans = FEM arızası
`SDR_GNSS_LNA_L5_EN` 1.8V (GPS aktif) 0V = LNA besleme sorunu
`50_RX_GNSS_L5` RF sinyal (-100dBm) Sinyal yok = Anten/LNA arızası

Kullanılacak Ekipman:
– Dijital multimetre (Voltaj kontrolü)
– Osiloskop (RFFE bus sinyali izleme)
– Spektrum analizör (RF çıkış gücü ölçümü)
– Thermal camera (Kısa devre veya aşırı ısınan IC tespiti)

3.3 BGA ve Komponent Test Teknikleri

DIAGNOSTIC FLOW:

1. Thermal Imaging: WLAN IC’nin ısınma paterni kontrolü
– Normal: Sıcaklık artışı sadece aktif iletimde
– Arızalı: Sürekli yüksek sıcaklık veya soğuk (besleme yok)

2. RFFE Bus Scan:
– Adreslenebilir komponentlerin yanıt kontrolü
– FEM ve LNA’ların ID okuma testi

3. Anten Yolu Süreklilik Testi:
– Multimetre ile anten yolları direnci ölçümü (<1 ohm normal)
– Diplex filtrelerin geçiş bandı kontrolü

4. Anakart Seviyesinde Onarım Çözümleri

4.1 WLAN/BT Combo IC Değişimi (En Kapsamlı Çözüm)

Durum: WiFi ve Bluetooth tamamen çalışmıyor, voltajlar normal.

Prosedür:

1. IC Çıkarma (Reballing):
– 350-370°C profil ile BGA kaldırma
– PCB pad temizliği (braid ve flux kullanımı)

2. Yeni IC Montajı:
– Reballing işlemi (0.3mm solder balls)
– X-ray kontrolü (BGA kısa devre veya açık devre tespiti)

3. Sonraki Adımlar:
– IMEI ve WiFi MAC adresi kontrolü (NAND’den okuma)
– RF kalibrasyonu (Apple servis aracı gerekebilir)

4.2 FEM (Front End Module) Değişimi

Durum: WiFi zayıf sinyal, Bluetooth menzili kısa.

Prosedür:
– SMD rework istasyonu ile QFN paket değişimi
– Eşleşme impedansı kontrolü (50 ohm)
– Anten yolu süreklilik testi

4.3 GNSS/GPS Devre Onarımı

Durum: GPS çalışmıyor, WiFi/BT normal.

Kritik Bileşenler:
– L5 LNA: `50_TRX_L5_LNA_IN` hattındaki LNA IC
– SAW Filtre: GPS frekans filtreleme (1575.42 MHz)
– TCXO: Sıcaklık kompanzasyonlu kristal osilatör (26MHz referans)

Onarım Adımları:
1. LNA besleme voltajı kontrolü (1.8V)
2. SAW filtre giriş/çıkış sinyal seviyesi karşılaştırması
3. LNA veya filtre değişimi (Microscope altında SMD işlem)

4.4 Anten Yolu ve Konnektör Onarımı

Durum: Düşme sonrası intermitent sorunlar.

Yaygın Sorunlar:
– Jumper wire gerektiren kırık yollar: Özellikle anakart kenarlarındaki anten hatları
– Konnektör değişimi: U.FL veya board-to-board konnektörler
– Koaksiyel kablo hasarı: Anakart-alt kart arası iletim hattı

5. Cep Telefonu Tamir Kursu için Pratik Eğitim Noktaları

5.1 Öğrenciler İçin Temel Beceriler

Teorik Bilgi:
– RF devre temelleri (empedans eşleme, S-parametreler)
– iPhone anakart mimarisi (sandwich design)
– BGA paket teknolojisi ve rework prensipleri

Pratik Uygulamalar:
1. Schematic Okuma: Görseldeki gibi board view kullanımı
2. Mikroskop Altında Lehimleme: 0402 ve QFN komponentler
3. Termal Profil Optimizasyonu: Farklı IC’ler için ısı ayarları

5.2 Yaygın Hatalar ve Kaçınılması Gerekenler

Hata Sonuç Önlem
Aşırı ısı uygulama PCB delaminasyonu İnfrared preheating kullanımı
Yanlış IC yönlendirme Kısa devre Pin 1 işaretlemesi kontrolü
ESD korumasız çalışma Statik hasar Antistatik bileklik ve mat
Temizlik yetersizliği Korozyon ve kısa devre Ultrasonik temizlik sonrası

5.3 İleri Seviye Teknikler

Micro-Jumper Teknikleri:
– 0.02mm tel kullanımı ile kırık yol tamirleri
– UV maske ile izolasyon

Reballing ve BGA Rework:
– Stencil seçimi (0.3mm vs 0.4mm ball pitch)
– Flux uygulama miktarı optimizasyonu

6. Sonuç ve Profesyonel Tavsiyeler

iPhone 12 Pro Max WiFi, Bluetooth ve GPS sorunlarının anakart seviyesinde çözümü, sistematik bir yaklaşım ve doğru teşhis ekipmanı gerektirir. Cep telefonu tamir kursu öğrencileri ve teknisyenleri için kritik başarı faktörleri:

1. Schematic ve Board View Kullanımı: Görseldeki gibi detaylı şemalar, arıza tespit süresini %70 azaltır
2. Termal Yönetim: Doğru ısı profili, pahalı anakart hasarlarını önler
3. RF Temel Bilgisi: Körü körüne komponent değişimi yerine, sinyal akışını anlamak
4. Kalite Kontrol: Onarım sonrası tüm fonksiyonların test edilmesi (WiFi 2.4/5GHz, BT audio, GPS indoor/outdoor)

Unutmayın: Modern iPhone anakartları multi-layer PCB yapısına sahiptir. İç katman hasarları, görsel olarak tespit edilemez ve profesyonel ekipman gerektirir. Şüpheli durumlarda, uzman bir servise danışmak daha ekonomik olabilir.
